Толщина несущей, наружной и внутренней кирпичной стены: оптимальная и минимальная ширина

Кирпич часто применяется при строительстве несмотря на наличие на рынке более технологичных материалов, он не уступает своих позиций, благодаря ряду показателей и параметров, как эксплуатационных, так и эстетических. И коттеджи, и многоквартирные строения в несколько этажей, а также перегородки стен в квартирах в высотных здания используют этот тип строительного материала. Но перед сооружением такой конструкции, необходимо понимать, каковой может быть толщина кирпичной стены в каждом конкретном случае, чтобы обеспечивала функциональное назначение. Попробуем разобрать все тонкости и моменты строительства из данного материала в статье.



Содержание

  • Что обеспечивает толщина кирпичных стен
  • Взаимосвязь толщины кирпичных стен от разных параметров
    • От вида кирпича
    • От типа кирпичной кладки
  • Минимальный показатель толщины кирпичных стен
  • Оптимальные показатели и нормы по ГОСТ толщины кирпичной стены
    • Для внешних стен
    • Для внутренних стен и перегородок
  • Видео: Кладка стен из кирпича

Что обеспечивает толщина кирпичных стен

Строительный кирпич достаточно часто используют, как для постройки частных малоэтажных построек, так и для многоквартирных высотных зданий. Выдерживаемая нагрузка существенная, поэтому его применять можно и когда выстраивается частное здание, имеющее несколько этажей. Соблюдают установленную технологию. Толщина стен из кирпича должна иметь определенные параметры:

  • Жесткость и способность выносить механическую нагрузку. Это несущие показатели.
  • Защиту внутреннего жилогопространство от неблагоприятных климатических условий. Это теплоизоляционные показатели.
  • Устойчивость к воздействию влаги.

Естественно, что чем выше будет этажность возводимого капитального строения, тем толще должна быть кладка.

Рекомендуют:

  • В случае малоэтажногоздания применять марку материала М-100 или М-75. Характеристик хватает, чтобы придать необходимые качества стенке. Также данную марку применяют для формирования межкомнатной перегородки.
  • Существенное количество этажей,то оптимальным будет применение марки М-150.

Причем это учитывается не ориентируясь на способы укладывания изделия в монолитную стену.

Толщина стен из кирпича должна иметь определенные параметры.

Взаимосвязь толщины кирпичных стен от разных параметров

Необходимо понимать, что несущая и внешняя плоскости здания испытывает одновременно не один вариант нагрузки. Выделяют:

  • Горизонтальную – под напором воздушных масс и распора конструкции стропил крыши.
  • Вертикальную – под воздействием стен и плит перекрытий.

Исходя из видов нагрузок должна быть правильно подобрана толщина внешних стен, несущих и внутренних. Естественно, увеличенные параметры, позволяют усилить нагрузку на конструкцию здания. Но делать чрезмерно массивными вертикальные плоскости не стоит – это лишняя трата, придется покупать элементы кирпича и компоненты раствора. Также такой нерациональный подход уменьшает пространство комнат.

Поэтому, когда при застройке важно, чтобы толщина стен в кирпичном доме была рассчитано правильно, опираются на:

  • Применяемых компонентов для изготовления и формы, а точнее наличие внутренних полостей у этого строительного материала.
  • Тот способ, как по отношению друг к другу будут уложены отдельные элементы.

Исходя из видов нагрузок должна быть правильно подобрана толщина внешних стен, несущих и внутренних.

От вида кирпича

Рядовой (еще называют строительным) применяют для стен, как тех, которые снаружи, так и тех, которые обеспечивают внутреннее членение пространства. Этот тип может быть применен при возведении частного дома. Но толщина кирпичной кладки наружной стены в этом случае будет недостаточной для обеспечения теплоизоляционных параметров. В этом случае, применяют утеплитель. Внешне такие кирпичи имеют небольшие сколы или неровности, не влияющие на создаваемый уровень прочности.

Этот тип может быть применен при возведении частного дома.

Облицовочный тип – гладкий, фактурный или фасонный. Применяют исключительно для облицовки, от чего ширина стены увеличивается.

Применяют исключительно для облицовки, от чего ширина стены увеличивается.

Эта классификация приведена в зависимости от непосредственного назначения кирпича. Но существуют также 3 стандартных размера:

  • Одинарный имеет габаритные параметры 250х120х65 мм. Его энергоэффективность не слишком существенная, так как теплопроводные показатели составляют всего лишь порядка 0,6 Вт/мС.
  • Полуторка – 250х120х88 мм. Имеет более высокие показатели теплопроводности, что позволяет его применять для возведения наружных стен здания.
  • Двойной – 250х120х138 мм.

Как видно из представленных цифр изменяется исключительно высота единицы изделия. Но именно полуторный и двойной имеют более высокие эффективные показатели, за счет чего их используют для тех частей, которые испытывают на себе увеличенные нагрузки и воздействия.

Именно полуторный и двойной имеют более высокие эффективные показатели.

От типа кирпичной кладки

Толщина несущей стены из кирпича формируется способом выкладывания. Существуют следующие варианты:

  • Возведение ложкового ряда, когда кладка осуществляется в 1/2 кирпича. Проводят смещение вертикально формирующихся швов приблизительно на 1/4 или 1/2 от длины кирпича.
  • Создание цепной перевязки позволяет создать прочную стену, закладываемую в монолит всей конструкции.
  • Многорядные вариант – не предъявляются жесткие требования и не накладываются ограничения на применение тычка в каждом ряду выкладываемого кирпича.

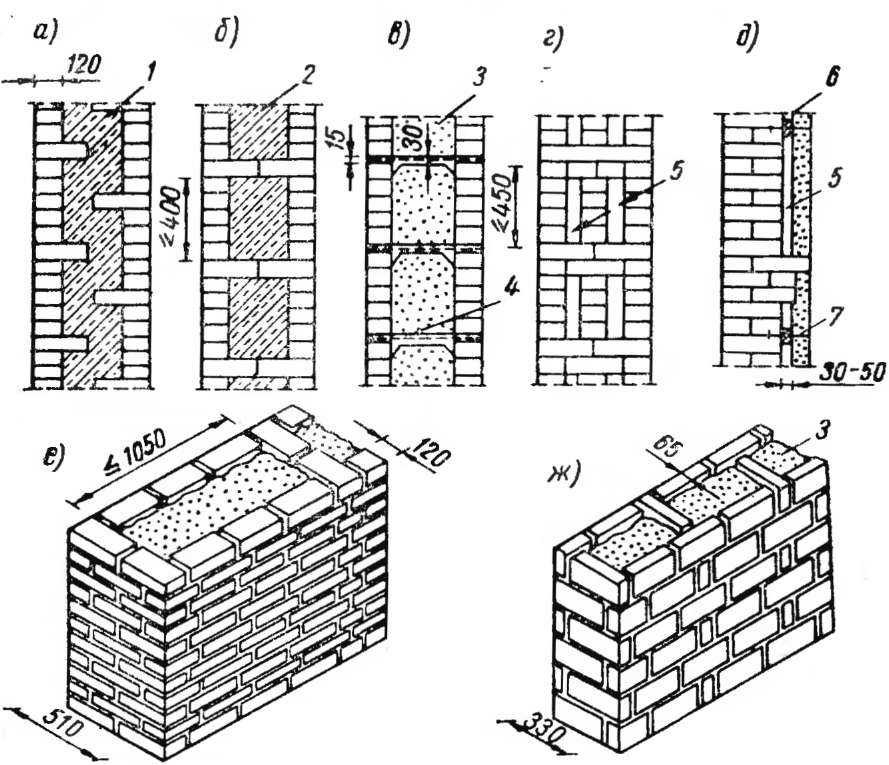

  • Облегченный вариант имеет следующую особенность. Фактически здесь возводятся 2 полосы стен, среднее пространство между которыми заполняется различными утеплительными материалами.
  • Армированный способ создания перевязки позволяет укрепить общую конструкцию, что часто используется как частныйвид возведение стен при необходимости увеличить жесткость.
  • Декоративный вариант кладки применяется, когда необходимо украсить фасад или создать определенную композицию.

Создание цепной перевязки позволяет создать прочную стену, закладываемую в монолит всей конструкции.

Также на размеры несущих стен влияет то, какой вариант из ниже представленных выбирается:

  • В полкирпича.
  • В один.
  • В 1,5.
  • В 2 элемента.
  • В 2,5 штуки.

Последние 2 варианта годятся, при возведении строений, показывающих высокие теплоизоляционные характеристики в суровых зимних условиях.

Также применяют следующие правила:

  • Возводя наружные стены, чаще используют кладку в 1,5 или 2 кирпича.
  • Чтобы несущие, центральные внутренние стены имели достаточную жесткость, необходимо использовать кладку в 1,5 кирпича.
  • Для перегородок рекомендуют усиливать кладку в 0,5 кирпича дополнительно арматурой.
  • Дальнейшее оштукатуривание кирпичных стен требует не заполнения швов на глубину приблизительно от 1 до 2 см. Выполняется в обязательном порядке перевязкашвов.

Оштукатуривание кирпичных стен требует не заполнения швов на глубину приблизительно от 1 до 2 см.

Минимальный показатель толщины кирпичных стен

Любая стена, внутренняя и внешняя, должна отвечать трем основным параметрам:

  • Устойчивости, надежности и прочности. Именно толщина наружных стен и внутренних перегородок обеспечивает эти параметры.
  • Долговечность всей конструкции – она зависит не только от ширины стены, но и от типа выбираемого материала. Так, силикатный кирпич достаточно быстро разрушается в условиях повышенной влажности. Тогда как именно стандартный обожженный кирпич из глины показывает в таких условиях длительный срок службы.
  • Изоляционные свойства, как тепло-, так и звуко-. На этот параметр непосредственно влияет ширина несущей стеныи перегородок.

Исходя из этого, определена минимальная толщина несущей кирпичной стены, которая составляет — 1/20 или 1/25 от высоты этажа. Так, чаще всего в конструкции до 5 м высотой, используют минимальную несущую стену шириной всего лишь 25 см, что составляет кладку в 1 кирпич.

Долговечность всей конструкции зависит не только от ширины стены, но и от типа выбираемого материала.

Оптимальные показатели и нормы по ГОСТ толщины кирпичной стены

Но такие показатели и размеры стен совершенно не говорят о том, что их следует применять в строительстве, если хочется получить долговечное и качественное здание, которое будет иметь высокие теплоизоляционные и звукоизоляционные свойства. Несмотря на то, что эти цифры вписываются в стандартные показатели, все же лучше использовать повышенные параметры, которые будут вписываться в оптимальные интервалы. Для этого применяют СНиПы или стандарты. Так толщина стены из кирпича по ГОСТу зависит от ряда параметров, устанавливаемых по чертежу.

Так толщина стены из кирпича по ГОСТу зависит от ряда параметров, устанавливаемых по чертежу.

Для внешних стен

Для наружной стены, возводимой из силикатного кирпича:

  • Выкладыванием в 1,5 кирпича, толщина наружной стены должна быть 380 мм и более.
  • Размещая 2 кирпича, толщина достигает 510 мм.

Когда используется керамический пустотелый кирпич, то необходимо выдерживать следующие параметры:

  • Если выложить в 1,5 кирпича, то формируется толщина наружной стены в 380 мм и более.
  • Когда возводят конструкцию в 2 кирпича, то получают стену в 510 мм и более.

Но эти параметры говорят лишь о том, насколько жесткой получается стена при том или ином типе используемой кладки. Важно также учитывать, насколько сильные морозы в зимний период возникают в том или ином регионе, чтобы здание сохраняло свои теплоизоляционные показатели.

Вот, на что необходимо ориентироваться в толщине стен.

Если температурный показатель зимой находится в пределах до -20°С, то:

  • Толщина для силикатного и глиняного полнотелых кирпичей составляет оптимально 510мм.
  • Для таких же типов, но пустотелых позволительно уменьшить этот параметр и довести его не менее, чем до 380 мм.

Когда зимой морозы опускаются до -30°С, вот на какие размеры стоит ориентироваться:

  • Для силикатного и глиняного полнотелого кирпича элемент строения имеет ширину 640 мм.
  • Для пустотелых 510мм.

Когда зимние температурные показатели опускаются до -40°С, то ориентируются на следующие цифры:

  • Глиняный и силикатный полнотелый формируют стену 770 мм.
  • А при пустотелом типе укладки 640мм.

Важно также учитывать, насколько сильные морозы в зимний период возникают в том или ином регионе.

Для внутренних стен и перегородок

Чтобы возвести межкомнатную перегородку, не нуждающуюся в усиленной жесткости, достаточно применить кладку в 0,5 кирпича. В этом случае ее толщина составляет 12 см. Такие варианты стен чаще всего создавались в хрущевках и их основным недостатком является то, что звукоизоляция недостаточна и не обеспечивает нужных параметров для комфортного проживания.

Когда необходимо усилить стену то ее ширину доводят до 25 см и используют кладку в один кирпич. Чаще всего это нужно, когда между комнатами требуется создание более качественную шумоизоляцию.

Если это несущая стена, то лучше использовать кладку в 1,5 кирпича. При этом создается достаточная жесткость, чтобы выдержать высоту двухэтажного строения. Толщина стены в этом случае составляет 38 см.

Если это несущая стена, то лучше использовать кладку в 1,5 кирпича.

Учитывая выше представленные параметры и показатели можно сориентироваться при строительстве кирпичного дома в один или несколько этажей какую толщину стен применять для наружных плоскостей А какие можно себе позволить для возведения перегородок между комнатами. Приведённые данные позволят подобрать оптимальный параметр ширины в зависимости от климатических условий где возводятся строение.

Видео: Кладка стен из кирпича




какой должна быть толщина кирпичных стен

1. Какая должна быть толщина несущих стен из кирпича в частном доме?

2. Экономная толщина наружных стен из полуторного и двойного кирпича

3. Толщина стены из силикатного кирпича

4. Как определить будущую толщину стен из пустотелого кирпича

5. Идеальная толщина стен из красного кирпича

Минимальная толщина стены из кирпича равняется 65мм, то есть соответствует поставленному на ребро изделию. Такие тонкие перегородки очень редко используются в интерьерах, так как они не позволяют существенно сэкономить. Кроме того, такие загородки свободно пропускают звуки, выполняя скорее роль ширмы. Поэтому для достижения большей звукоизоляции стройматериал чаще кладут в длину или поперек. А вот самой оптимальной толщиной стены из кирпича для несущих конструкций считается кладка в 51 сантиметр, что соответствует двум уложенным в длину керамическим изделиям. Впрочем, все зависит от типа здания, на втором и выше этажах размер внешней перегородки может быть уменьшен.

Для строительства внутренних несущих перегородок и основной внешней конструкции имеются несколько рекомендаций. При возведении одноэтажного дома можно ограничиться двумя уложенными в длину кирпичами или полуторной кладкой. Такая структура может выдержать любые нагрузки, но потребуется дополнительное утепление, которое лучше наносить с внешней стороны.

Толщина внутренней несущей стены из кирпича в хозяйственных постройках соответствует ширине клинкера или 12 сантиметрам. Но такие постройки имеют недостаточную жесткость конструкции, поэтому их лучше армировать проволокой во время укладки.

Минимальная толщина несущей стены из кирпича в любых типах зданий не может быть меньше 250 мм, то есть стандартной длины одного элемента. Этого вполне будет достаточно чтобы выдержать нагрузку основных перекрытий или кровли. Единственным исключением являются места схождения бетонных плит, тогда рекомендуется увеличить ширину перегородок в два раза.

Экономная толщина наружных стен из полуторного и двойного кирпича

Использование увеличенных в полтора раза или даже в два раза стройматериалов позволяет существенно уменьшить расходы на возведение построек любой сложности. Так при создании стены шириной в 64 сантиметра рекомендуется укладывать двойные кирпичи двойной же клакой, а для облицовки использовать половинчатую ширину обычного клинкера. Как показывает практика, такой способ помогает уменьшить затраты на четверть, а в некоторых случаях и на 30%. Таким образом соблюдается толщина наружной стены из кирпича по госту, но при этом удается использовать более практичный подход. Так же не стоит забывать о теплопроводности керамических строительных материалов. Порой теплоизоляционный слой способен существенно увеличить ширину несущих конструкции частного дома или производственного помещения.

Толщина стены из силикатного кирпича

В наших широтах считается достаточным уложить изделия из силиката полуторной кладкой и больше внимания уделить утеплению. Для этого используются различные материалы, начиная от пенопласта и заканчивая дорогостоящей минеральной ватой. Однако есть и другая технология строительства, когда на расстоянии в 15-20 сантиметров возводятся две параллельные стены шириной в полкирпича. Воздушная камера между ними выполняет функцию самого дешевого и при этом не менее эффективного теплоизоляционного слоя. Жесткость такого каркаса обеспечивается так называемыми диафрагмами – перпендикулярно перегородкам уложенными стройматериалами. Иногда пустующее пространство заполняют керамзитом или пенобетоном.

Как определить будущую толщину стен из пустотелого кирпича

Обычный полнотелый материал из керамики или силикатной смеси обладает сильной теплопроводностью. То есть в помещениях быстро понижается либо повышается температура в зависимости от внешних факторов. Уменьшить эти показатели в три раза позволяет использование пустотелых промышленных строительных изделий. Но стоит помнить, что их не рекомендуется использовать для возведения несущих конструкций, цокольных этажей и фундамента. Также стоит избегать контакта пустотелого стройматериала с водой, в результате которого могут существенно понижаются технические преимущества строения.

Идеальная толщина стен из красного кирпича

Подбирая ширину перекрытий из красной обожжённой глины нужно помнить о большой инерционности материала. Это очень хороший показатель для жилых домов и плохой для мест временного обитания, например коттеджей. Там, где отопление является постоянным, даже в случае его кратковременного отключения, будут наблюдаться незначительные колебания температурного режима. А вот дачку придется протапливать достаточно долго пока в ней не создадутся комфортные для существования условия.

Читайте также: Из чего строить стены дома

Какова стандартная толщина кирпичной стены в Индии

Какова стандартная толщина кирпичной стены в Индии | толщина стенки в мм | толщина стенки в футах | толщина стены в метрах | толщина стенки в дюймах | толщина стенки в см.

Фактом является то, что средняя толщина стены в доме определяется хорошо спланированной архитектурной инженерией и выполняется с требуемой или минимальной толщиной стены, которая должна быть достаточной для покрытия всего выступа балки и колонны и комфортного проживания в каждой комнате дома .

Какова стандартная толщина кирпичной стены в Индии

Хорошо спланированный одноэтажный дом состоит из разных комнат, таких как кухня, гостевая, спальня и другие, стандартная толщина стен в доме зависит от местоположения дома, климатических условий окружающей среды. или он варьируется от страны к стране в соответствии с местными подзаконными актами и постановлениями муниципальных властей.

◆Вы можете подписаться на меня в Facebook и подписаться на наш канал Youtube

Вам также следует посетить:-

1) что такое бетон, его виды и свойства

2) расчет количества бетона для лестницы и его формула и застройка в государственном и частном секторах, как правило, приводит к уменьшению размеров строящегося жилья. Постановление местной муниципальной власти о минимальной толщине стен в доме и стандартах размеров помещений позволяет планировать и планомерно строить жилые дома и городки, а также обеспечивать надлежащее использование пространства.

В этой статье мы объясним, какова стандартная толщина кирпичной стены в Индии | толщина стенки в мм | толщина стенки в футах | толщина стены в метрах | толщина стенки в дюймах | толщина стенки в см.

В Индии для строительства стен внутри дома используется несколько строительных материалов, таких как красный глиняный кирпич, камень, газобетонные блоки, бетонные блоки и наружные стены из железобетона. Если мы используем кирпич для строительства стены, минимальная толщина кирпичной стены должна быть около 9 дюймов (230 мм) для внешней стены, 4,5 дюйма (115 мм) для внутренней перегородки и 3 дюйма (80 мм) для шкафа и перил. , из-за стандартного размера кирпича, доступного в 9″ × 4,5″ × 3″ (230 мм × 115 мм × 75 мм).

В Индии, если мы используем газобетонные блоки и бетонные блоки вместо кирпича из красной глины для строительства стен жилых/коммерческих зданий, стандартная толщина стен должна составлять около 8 дюймов (200 мм) для наружных стен и 4 дюйма ( 100 мм) толщиной для внутренней перегородки.

В Индии, если мы используем железобетонную стену, несущую конструкцию вместо газобетонных блоков, бетонных блоков и красного глиняного кирпича для строительства стен жилых/коммерческих зданий, стандартная толщина стен должна составлять около 6 дюймов (150 мм) для наружной стены и толщиной 3 дюйма (80 мм) для внутренней перегородки.

2D и 3D Ghar ka Naksha banane ke liye sampark kare

В Индии при строительстве жилых/коммерческих зданий стандартная толщина кирпичной стены должна составлять около 9 дюймов (230 мм) для наружной стены, 4,5 дюйма (120 мм) толщиной. для внутренней перегородки и толщиной 3 дюйма (80 мм) для шкафа и перил.

Толщина стены в мм

Толщина стены в мм:- мы используем кирпич для строительства стен, тогда минимальная толщина стены должна быть около 230 мм для внешней стены, 120 мм для внутренней перегородки и 80 мм для шкафа и назначение перил. Если мы используем газобетонные блоки и бетонные блоки, то минимальная толщина стены должна быть уменьшена примерно на 200 мм для внешней стены и на 100 мм для внутренней перегородки. При адаптации внешней стены из железобетона толщина может быть уменьшена на 150 мм.

Толщина стены в дюймах

Толщина стены в дюймах:- мы используем кирпич для строительства стен, тогда минимальная толщина стены должна быть около 9 дюймов толщиной для наружной стены, 4,5 толщиной для внутренней перегородки и 3 дюйма толщиной для шкаф и перила назначения. Если мы используем газобетонные блоки и бетонные блоки, то минимальная толщина стены должна быть уменьшена примерно на 8 дюймов для внешней стены и на 4 дюйма для внутренней перегородки. При адаптации внешней стены RCC толщина может быть уменьшена на 6 дюймов.

Толщина стены в см

Толщина стены в см:- мы используем кирпич для строительства стен, тогда минимальная толщина стены должна быть около 23 см для внешней стены, 12 см для внутренней перегородки и 8 см для шкафа и назначение перил. Если мы используем газобетонные блоки и бетонные блоки, то минимальная толщина стены должна быть уменьшена примерно на 20 см для внешней стены и на 10 см для внутренней перегородки. При адаптации внешней стены из железобетона толщина может быть уменьшена на 15 см.

Толщина стены в метрах/м

Толщина стены в метрах:- мы используем кирпич для строительства стен, тогда минимальная толщина стены должна быть около 0,230 м для наружной стены, 0,120 м для внутренней перегородки и 0,080 м толщиной для шкафа и перил. Если мы принимаем газобетонный блок и бетонный блок, то минимальная толщина стены должна быть уменьшена примерно на 0,200 м для внешней стены и 0,10 м для внутренней перегородки. При адаптации наружной стены из железобетона толщина может быть уменьшена на 0,150 м.

Толщина стены для здания с каркасной конструкцией из железобетона

Для всех типов зданий с каркасной конструкцией из железобетона, для ненесущих стен минимальная требуемая толщина стены должна составлять 8 дюймов (200 мм) для внешней стены и для снижения стоимости, мы можем уменьшить толщину до 4 дюймов (100 мм) для внутренних стеновых перегородок в каркасной конструкции RCC.

ЧИТАЙТЕ ТАКЖЕ :-

Стандартная ширина дороги | стандартная дорога Ширина полосы

Стандартный уклон кровли в градусах, отношение & дробь для дома

Типоразмер 1ВНК, 2ВНК, 3ВНК & 4-комнатная квартира в Индии

Стандартный размер лестницы для жилых помещений & коммерческое здание

Стандартный размер окна для жилого дома

Толщина стены несущей конструкции

Для всех типов зданий, для несущей конструкции, в кирпичной стене, толщина может быть от 300 мм до 450 мм для внешней Толщина стены дома G+2 и внутренней стены может составлять от 300 до 200 мм в зависимости от пролета и размера помещения.

Если мы используем камень для несущей стены, толщина может быть от 300 мм до 450 мм, 450 мм для первого этажа, 350 мм для 1-го этажа и 300 мм для 2-го этажа.

В старом здании мы видим кирпичную кладку из известкового раствора толщиной от 450 мм до 600 мм на первом этаже и от 300 мм до 450 мм на следующих 2-м и 3-м этажах.

ЭМПИРИЧЕСКОЕ ПРОЕКТИРОВАНИЕ БЕТОННЫХ СТЕН

ТЭК 14-08Б

ВВЕДЕНИЕ

Эмпирический расчет представляет собой процедуру подбора пропорций и размеров неармированных элементов каменной кладки на основе известных исторических характеристик для данного применения. Эмпирические положения предшествовали развитию инженерной каменной кладки, и их можно проследить на несколько столетий. Этот подход к проектированию основан на историческом опыте, а не на аналитических методах. Он зарекомендовал себя как целесообразный метод проектирования типовых несущих конструкций, подверженных относительно небольшим ветровым нагрузкам и расположенных в районах с низкой сейсмической опасностью. Эмпирический дизайн также широко использовался для проектирования наружных навесных стен и внутренних перегородок.

При эмпирическом расчете устойчивость к вертикальным и боковым нагрузкам регулируется предписывающими критериями, включающими отношение высоты стены к толщине, длину стены и расстояние между ней, минимальную толщину стены, максимальную высоту здания и другие критерии, которые доказали свою эффективность на протяжении многих лет. опыта.

Этот TEK основан на положениях раздела 2109 Международного строительного кодекса (IBC) (ссылка 1). Эти эмпирические требования к проектированию не применяются к другим методам проектирования, таким как расчет допустимых напряжений или предельных состояний. Эмпирический расчет фундаментных стен см. в TEK 15-1B, Расчет допустимых напряжений бетонных фундаментных стен (ссылка 2)

IBC позволяет проектировать элементы каменных конструкций эмпирическими методами, если они отнесены к категории сейсмического проектирования (SDC) A, B или C, с учетом дополнительных ограничений, описанных ниже. Однако, когда эмпирически разработанные элементы являются частью системы сопротивления поперечной сейсмической нагрузке, их использование ограничено SDC A.

Эмпирический расчет в основном использовался для каменной кладки, уложенной на бегущей связке. При укладке в штабель IBC требуется минимальное количество горизонтальной арматуры (0,003 площади вертикального поперечного сечения стены и расстояние не более 48 дюймов (1219мм) друг от друга).

Кроме того, допускается высота зданий, которые опираются на эмпирически спроектированные каменные стены для сопротивления боковой нагрузке.

IBC 2003 г. ограничивает эмпирический расчет местами, где базовая скорость ветра (трехсекундный порыв, а не максимальная миля) меньше или равна 110 миль в час (79 м/с), как определено в Минимальных расчетных нагрузках для зданий и других объектов. Конструкции, ASCE 7 (ссылка 3). Скорость ветра этой скорости обычно применяется вдоль восточного побережья и побережья Персидского залива Соединенных Штатов.

IBC 2006 дополнительно уточняет ограничения эмпирического дизайна. В то время как с IBC 2003 года разработчику нужно только проверить SDC и базовую скорость ветра, с IBC 2006 года, чтобы использовать эмпирический расчет, разработчик должен проверить:

  • SDC,
  • базовая скорость ветра,
  • высота здания, а
  • расположение равнодействующей силы тяжести.

Ограничения, основанные на SDC, такие же, как и в IBC 2003, описанном выше. Высота здания и базовые условия скорости ветра, в которых допускается эмпирический расчет в соответствии с IBC 2006 г., приведены в таблице 1.

IBC 2006 также требует, чтобы равнодействующая гравитационных нагрузок попадала в керн элемента каменной кладки, чтобы избежать передачи натяжения элементу. Эта область определяется как: в пределах центральной трети толщины стены или, для фундаментных свай, в пределах центральной области, ограниченной линиями на одной трети каждого размера поперечного сечения сваи.

Таблица 1—2006 Эмпирические расчетные ограничения IBC, основанные на высоте здания и базовой скорости ветра

Минимальная толщина стены

Эмпирически спроектированные (неармированные) несущие стены одноэтажных зданий должны иметь толщину не менее 6 дюймов (152 мм). Для зданий высотой более одного этажа стены должны иметь толщину не менее 8 дюймов (203 мм). Минимальная толщина неармированных стен из каменной кладки и фундаментных стен из каменной кладки также составляет 8 дюймов (203 мм). Обратите внимание, что IBC 2003 года допускает, чтобы стены сдвига одноэтажных зданий имели минимальную толщину 6 дюймов (152 мм).

Боковая опора

Боковая поддержка стен может быть обеспечена в горизонтальном направлении поперечными стенами, пилястрами, контрфорсами и элементами несущего каркаса или в вертикальном направлении диафрагмами перекрытий, диафрагмами крыши и элементами несущего каркаса, как показано на рис. 1 Для эмпирически спроектированных стен такая опора должна быть обеспечена с максимальными интервалами, указанными в таблицах 2 и 3. Обратите внимание, что ограничения по пролету применяются только в одном направлении; то есть пролет в одном направлении может быть неограниченным, если пролет в другом направлении соответствует требованиям Таблиц 2 или 3.

Рисунок 1—Боковая поддержка эмпирически спроектированных (неармированных) бетонных стен из каменной кладки
Таблица 2—Требования к боковой поддержке стены (ссылка 1)
Таблица 3—Максимальные допустимые пролеты неармированных стен, футов (м) 903064 Напряжения

Допустимые напряжения в каменной кладке, рассчитанной эмпирическим путем, из-за предписанных строительными нормами вертикальных (гравитационных) постоянных и временных нагрузок (исключая ветровые или сейсмические) приведены в таблице 4.

Таблица 4 включает два набора сжимающих напряжений для пустотелых бетонных блоков кладки ( КМУ). Первый набор под названием «Кладка из пустотелых блоков (блоки, соответствующие ASTM C 90-06 или более поздние)» применяются к большинству доступных в настоящее время CMU. Издание 2006 года спецификации CMU «Стандартная спецификация для несущих бетонных блоков кладки», ASTM C 90 (ссылка 7), включает несколько сниженные требования к минимальной толщине лицевой оболочки для CMU шириной 10 дюймов (254 мм) и более. Эти меньшие лицевые оболочки требуют соответствующей корректировки допустимых сжимающих напряжений. Значения, опубликованные в настоящее время в IBC 2006 г. («Кладка пустотелых блоков (блоки, соответствующие предыдущим редакциям ASTM C 90)» в Таблице 4), применяются к предыдущей толщине лицевой оболочки и должны использоваться только в том случае, если используемый CMU имеет более толстые лицевые оболочки , перечисленные в предыдущих изданиях ASTM C 90. Это различие не применяется к кирпичной кладке, которая будет быть прочно залитым.

Расчетные сжимающие напряжения как для одинарных, так и для многогранных стен определяются путем деления расчетной нагрузки на общую площадь поперечного сечения стены, за исключением площадей проемов, пазов или углублений. Площадь основывается на заданных размерах кирпичной кладки, а не на номинальных размерах. В многослойных стенах допустимое напряжение определяется самой слабой комбинацией элементов и раствора, показанной в таблице 4.

Кроме того, комментарий к Строительным нормам и правилам для каменных конструкций (ссылки 6, 8) содержит дополнительные рекомендации по сосредоточенным нагрузкам. Согласно комментарию, когда сосредоточенные нагрузки действуют на каменную кладку, рассчитанную эмпирическим путем, слой непосредственно под точкой опоры должен быть монолитным или залит раствором или цементным раствором. Далее, когда сосредоточенная нагрузка действует на всю толщину стенки, допустимые напряжения под нагрузкой могут быть увеличены на 25%. Допустимые напряжения могут быть увеличены на 50 %, если на концентрически расположенные опорные плиты действуют сосредоточенные нагрузки, площадь которых больше половины, но меньше полной площади.

Таблица 4—Допустимое сжимающее напряжение для эмпирического расчета каменной кладки

Анкеровка для боковой поддержки

Там, где эмпирически спроектированные каменные стены зависят от поперечных стен, диафрагм крыши, диафрагмы пола или структурных каркасов для боковой поддержки, важно, чтобы стены быть должным образом закреплены так, чтобы прилагаемые нагрузки могли передаваться от стены к опорному элементу. Минимальные требования к анкеровке пересекающихся стен и диафрагм пола и крыши показаны на рисунках 2 и 3 соответственно.

Кирпичные стены должны крепиться к каркасным конструкциям, обеспечивающим боковую поддержку, с помощью болтов диаметром ½ дюйма (13 мм), расположенных на расстоянии не более 4 футов (1,2 м), или с помощью других болтов и интервалов, обеспечивающих эквивалентное крепление. Болты должны быть заглублены в кладку минимум на 4 дюйма (102 мм).

Кроме того, IBC 2006 года требует, чтобы проектировщик проверил нагрузку на крышу на предмет подъема сетки и, в случае возникновения подъема сетки, спроектировал систему крепления таким образом, чтобы она полностью сопротивлялась подъему.

Рисунок 2—Требования к эмпирическому анкерованию для боковой поддержки пересекающихся каменных стен
сил, стены сдвига должны быть предусмотрены параллельно направлению боковых сил, а также в перпендикулярной плоскости, для устойчивости.

Требования к эмпирически спроектированным каменным стенкам сдвига показаны на рис. 4.

Расстояние между стенками жесткости определяется эмпирическим путем по соотношению длины к ширине диафрагм, которые передают боковые силы на стенки жесткости, как указано в таблице 5. Кроме того, крыши должны быть спроектированы и построены таким образом, чтобы они не будет создавать осевое усилие, перпендикулярное стенам сдвига, к которым они прикреплены.

Высота эмпирически спроектированных стен жесткости не должна превышать 35 футов (10,7 м). Минимальная номинальная толщина стен жесткости составляет 8 дюймов (203 мм), за исключением IBC 2003 г., который позволяет иметь минимальную толщину стен жесткости одноэтажных зданий 6 дюймов (152 мм).

Рисунок 4—Экспериментально рассчитанные требования к стене сдвига
Таблица 5—Отношение длины к ширине диафрагмы стены сдвига (ссылка 1) . Склеивание может быть достигнуто с помощью каменных перемычек, металлических стеновых анкеров или сборных армирующих швов, как показано на рис. 5. Ниже приведены различные эмпирические требования для каждого из этих методов скрепления.

Склеивание монолитных стен с каменными перемычками.
В тех случаях, когда каменные перемычки используются для скрепления перекладин монолитной каменной конструкции, по крайней мере 4 процента поверхности стены каждой стороны должны состоять из перемычек, которые должны выступать не менее чем на 3 дюйма (76 мм) в основание. Расстояние между соседними полноразмерными коллекторами не должно превышать 24 дюйма (610 мм) как в горизонтальном, так и в вертикальном направлении. В стенах, где один перемычка не проходит сквозь стену, перемычки с противоположных сторон должны перекрываться не менее чем на 3 дюйма (76 мм) или перемычки с противоположных сторон должны быть покрыты другим рядом перемычек, который перекрывает нижний перемычка не менее чем на 3 дюйма. дюйм (76 мм).

Склеивание стен из пустотелых блоков с каменными перемычками.
В случае использования двух или более пустотелых блоков для заполнения стены, ряды подрамников должны быть соединены с интервалами по вертикали, не превышающими 34 дюйма (864 мм), с нахлестом не менее 3 дюймов (76 мм) поверх блока ниже, или путем притирки через вертикальные интервалы, не превышающие 17 дюймов (432 мм), блоками, толщина которых не менее чем на 50 процентов больше, чем у блоков, расположенных ниже.

Крепление металлическими настенными анкерами (кроме регулируемых анкеров).
Проволока размера W2.8 (MW18) настенных стяжек или металлическая проволока эквивалентной жесткости могут использоваться для соединения ригелей. Каждые 4½ фута² (0,42 м²) поверхности стены должны иметь по крайней мере одну стяжку. Расстояние между стяжками должно составлять не более 24 дюймов (610 мм) по вертикали и 36 дюймов (914 мм) по горизонтали. Стены из пустотелой кладки должны скрепляться прямоугольными стяжками. В других стенах концы стяжек должны быть согнуты под углом 90°, чтобы обеспечить крюки длиной не менее 2 дюймов (51 мм). Дополнительные стяжки требуются во всех отверстиях и должны располагаться на расстоянии не более 3 футов (914 мм) друг от друга по периметру и в пределах 12 дюймов (305 мм) от отверстия. Обратите внимание, что настенные стяжки могут не иметь капельниц, и нельзя использовать гофрированные стяжки.

Склеивание регулируемыми стяжками.
Расстояние между регулируемыми стяжками должно быть таким, чтобы на каждые 1,77 фута² (0,164 м²) площади стены приходилась одна стяжка с максимальным расстоянием по горизонтали и вертикали 16 дюймов (406 мм). Стяжки должны иметь максимальный зазор между соединительными частями 1 / 16 дюймов (1,6 мм), а при использовании цапфовых ножек — не менее двух ножек с минимальным сечением проволоки W2,8 (MW18). Стыки двух лонжеронов могут иметь максимальное вертикальное смещение не более 1¼ дюйма (32 мм). (См. ссылку 9для иллюстрации этих требований.)

Склеивание сборным армированием швов.
Там, где соседние витки каменной кладки скреплены сборной арматурой швов, на каждые 2⅔ фута² (0,25 м²) площади стены должна быть по крайней мере одна поперечная проволока, служащая в качестве связи. Усиление шва должно располагаться на расстоянии 24 дюймов (610 мм) или ближе по вертикали. Поперечная проволока на сборной арматуре стыка должна быть размером не менее W1,7 (MW11) и не должна иметь подтеков. Продольные проволоки должны быть заделаны в раствор.

Рисунок 5—Типы скрепления

Изменение толщины стены

При любом уменьшении толщины стены, по крайней мере, один ряд сплошной кладки или специальные элементы или другая конструкция должны быть размещены под более тонкой секцией, чтобы обеспечить передачу нагрузки на более толстая часть ниже.

Прочие эмпирические требования

Ниже приведены дополнительные эмпирические требования в Строительных нормах и правилах для каменных конструкций. Хотя это не включено явно в Раздел 2109 IBC, IBC включает прямую ссылку на Требования строительных норм и правил для каменных конструкций.

Проемы и углубления
Кирпичная кладка непосредственно над проемами или углублениями шириной более 12 дюймов (305 мм) должна опираться на перемычки.

Перемычки
Перемычки спроектированы как усиленные балки с использованием либо расчета допустимых напряжений, либо положений расчета прочности Строительных норм и правил для каменных конструкций. Концевой подшипник должен быть не менее 4 дюймов (102 мм), хотя обычно 8 дюймов (203 мм).

Опора на древесину
Кирпичная кладка, спроектированная эмпирическим путем, не может поддерживаться деревянными балками или другими формами деревянных конструкций из-за ожидаемых деформаций древесины из-за прогиба и воздействия влаги, вызывающих деформации кладки, а также из-за возможных последствий для безопасности в случае пожара.

Выступы
Если выступы не рассчитаны с расчетом допустимых напряжений или расчетом прочности, они могут быть детализированы с использованием эмпирических требований, показанных на рис. 6. В качестве выступа могут использоваться только монолитные или залитые цементным раствором каменные блоки.

Рисунок 6. Предписывающие требования к перекрытию

Во многих случаях конструкция здания проектируется с использованием традиционных инженерных методов, таких как расчет прочности или расчет допустимого напряжения, но внутренние ненесущие каменные стены проектируются эмпирическим путем. В этих случаях перегородки поддерживаются в соответствии с положениями, перечисленными в таблицах 2 и 3, но важно, чтобы условия опоры обеспечивали изоляцию между перегородками и конструктивными элементами здания, чтобы предотвратить передачу строительных нагрузок на перегородку. . Анкер или другая опора должны обеспечивать необходимую боковую поддержку перегородки, а также допускать дифференциальное движение. Это отличается от раздела «Анкеровка для боковой поддержки», в котором подробно описаны требования к анкеровке, чтобы помочь обеспечить адекватную передачу нагрузки между конструкцией здания и несущей каменной стеной.

На рис. 7 показан пример такой опоры с использованием зажимных уголков. Также можно использовать С-образные каналы или регулируемые анкеры. Зазор в верхней части стены должен составлять от 1/2 до 1 дюйма (от 13 до 25 мм) или соответствовать ожидаемому прогибу. При необходимости зазор заполняется сжимаемым наполнителем, минеральной ватой или огнестойким материалом. Противопожарные стены также могут потребовать нанесения герметика на нижнюю часть зажимных уголков. Этот шов нельзя заполнять раствором, так как это может привести к передаче нагрузки между конструкцией и перегородкой.

Рисунок 7—Пример опоры для эмпирически спроектированной каменной перегородки

Ссылки

  1. Международные строительные нормы и правила. Совет по международному кодексу, 2003 и 2006 гг.
  2. Расчет допускаемых напряжений бетонных стен фундамента, ТЭК 15-1Б. Национальная ассоциация бетонщиков, 2001 г.
  3. Минимальные расчетные нагрузки для зданий и других сооружений, ASCE 7-02.
