Сухое и мокрое торкретирование бетонной смеси

  • 9 декабря 2020
  • Статьи

Технология и особенности сухого торкретирования


Сухое торкретирование представляет собой формирование бетонного слоя за счет скоростной подачи составляющих на поверхность с эффектом адгезии и уплотнения. При использовании этой технологии сухая смесь загружается в установку и сжатым воздухом подается на сопло, выбрасывается на поверхность со скоростью 130 — 17- м/с одновременно водой. Далее происходят последовательные процессы:

  • первоначально в течение очень короткого времени все компоненты отскакивают от основы;

  • сразу после возникновения клейкого цементного молочка частицы смеси начинают прилипать к поверхности, формируя плотный однородный слой за счет высокой скорости и сильного удара;

  • по мере нарастания слоя и повышения вязкости, в нем остаются все более крупные частицы, в том числе и ядра объемного наполнителя;

  • в результате формируется масса торкрет бетона с объемным заполнителем и толщиной слоя до 6 см при укладке примерно 1,5 см за проход.


Торкретирование сухими смесями позволяет значительно усилить прочность бетонной конструкции, при необходимости заполнить одностороннюю опалубку с арматурой для создания тонкостенного монолита бетоном высокой плотности и однородности. Обычное нагнетание бетонного раствора с уплотнением такого эффекта не дает. Важные преимущества сухого торкретирования:

  • работы могут проводиться с остановками, так как состав не твердеет до подачи на поверхность;

  • не имеет значения логистическое плечо, смесь доставляется в мешках и смешивается с водой только при подаче;

  • имеются торкрет-смеси для ускоренной обработки, позволяющие сократить время обработки за счет увеличения толщины слоя;

  • не имеется ограничений по форме, расположению, уклону поверхности.


Сухое торкретирование имеет недостаток — почти четверть бетонной смеси уходит в отскок, но это компенсируется высокой прочностью торкрет бетона, скоростью бетонирования и возможностью применять торкретирование на высоких конструкциях без оплыва бетона.

Технология и особенности мокрого торкретирования


Мокрое торкретирование в сплошном потоке — это набрызг готового пластичного бетонного раствора на подготовленную поверхность. В отличие от сухой технологии торкретирования, на сопло установки подается уже готовый раствор с водой, в который при необходимости добавляют отвердители, пластификаторы и противозамораживающие компоненты. Пластичный раствор при мокром торкретировании содержит уже частично гидратированный цемент, что увеличивает адгезивные свойства слоя.


Благодаря меньшей скорости и высокой пластичного жидкого бетона при мокром торкретировании значительно уменьшается отскок смеси от поверхности. При подаче со скоростью до 100 м/с в отскок уходит примерно 10 % готовой смеси. При применении метода мокрого торкретирования значительно уменьшается выброс пыли в воздух. Мокрое торкретирование имеет недостаток — длина шлангов для подачи ограничена, срок годности готового раствора небольшой, так как бетон начинает терять пластичность из-за гидратации цемента. Подача раствора должна осуществляться непрерывно, перевозка смеси должна быть ограничена во времени. Существенным преимуществом считается возможность изготовления раствора на бетонозаводе и доставка его на место применения бетоновозами. При работах на сводах и потолках значительно снижается отскок смеси.

Различия в применении объемных заполнителей


При торкретировании поверхностей и конструкций сухим и мокрым методом применяются объемные заполнители — щебень, гравий, керамзит в зависимости от проектных характеристик конструкции. Сухая технология торкретирования позволяет применять наполнитель с фракцией до 25 мм, мокрая — до 8 мм. Разница объясняется скоростью подачи смеси и поведением заполнителя в составе готового пластичного раствора.

Преимущества методов торкретирования в сравнении с другими технологиями


С точки зрения профессионального строителя, работающего с бетонными монолитами, несущими конструкциями, ответственными узлами сооружений, методы сухого и мокрого бетонного торкретирования позволяют:

  • сократить время, необходимое для усиления, защиты и восстановления поверхностей из бетонного монолита и кладки за счет прямого нанесения и быстрого твердения торкрет бетона;

  • выполнить работы по созданию тонкостенного монолита без операций заливки и уплотнения бетонного раствора;

  • сократить использование опалубки, добиться получения однородного и прочного бетона в два-три прохода;

  • применять торкрет бетон на вертикальных и наклонных поверхностях без оплыва раствора и потери времени на исправление дефектов;

  • создавать бесшовный упрочняющий, корректирующий и заполняющий монолит, во время ремонта ответственных конструкций качественно заполнять трещины и поверхностные раковины.


При торкретировании бетонных сооружений можно получить эффект перераспределения нагрузки от ядра монолита к поверхности и таким образом устранить проблему недостаточной прочности нагруженной части конструкции без ее разрушения и новой заливки.


При выборе смеси и заполнителя для торкретирования необходимо выдержать гранулометрическую кривую, отражающую долю заполнителя. При соблюдении этого условия отскок компонента сокращается с 30 % до 5 — 15 %, что очень важно с точки зрения качества.

назад к списку

Торкрет установки и оборудование для торкретирования

Правильное расположение торкрет установки имеет важное значение для эффективного, экономичного и успешного торкретирования. Важно, чтобы оборудование было размещено как можно ближе к месту непосредственных работ, для того чтобы минимизировать длину рабочего шланга. Если работа рассредоточена на значительной площади, оборудование должно быть равноудалено от мест предполагаемых работ, для того чтобы уменьшить количество перемещений оборудования. Чтобы избежать дополнительного перемещения материалов, оборудование должно быть расположено так, чтобы доставка материала к оборудованию была легкой, с прямым доступов к смесителю, торкрет-машине или бетононасосу. При перекачивании бетона на очень большие расстояния, следует применять стальные бетоноводы для уменьшения количества гибких шлангов, используемых в установке. Типичное расположение оборудования для обоих процессов отражено на рис. 1 и 2.

Важно, чтобы каждая единица оборудования регулярно проверялась и очищалась по крайней мере раз в день. Оборудование для торкрет работ необходимо содержать в соответствии с рекомендациями производителя. Должны проводиться регулярные планерки по подготовке торкретировщиков к правильному использованию и обслуживанию оборудования. Необходимое запасное оборудование, а также запасные части должны быть легко доступны, чтобы минимизировать время вероятного простоя. Должное обслуживание оборудования снижает риски для безопасности рабочих.

Оборудование для сухого торкретирования

Есть два типа установок сухого торкретирования:

Однокамерные установки обеспечивают прерываемый поток (укладку смеси) из-за периодической загрузки камеры, которая периодически закрывается и нагнетается под давлением. Под давлением смесь проталкивается в шланг. Когда камера становится пустой, ее разгерметизируют и вновь наполняют торкрет смесью, и операция повторяется. В некоторых однокамерных пневмоустановках используется вращающийся барабан который нормализует поток смеси в шланге. Однокамерные установки используются на маленьких объектах, где требуемая производительность укладки не превышает 0.8 м3/час. Двухкамерные торкрет установки позволяют не прерывать процесс торкретирования за счет наличия дополнительного воздушного клапана, их производительность может достигать 1.5 м3/час

Рис. 1 Последовательность операций в двухкамерной установке сухого торкретирования.



Рис. 2 Принципиальная схема установки сухого торкретирования барабанного типа

Рис. 3 Разрез установки сухого торкретирования барабанного типа

Непрерывная подача в установках роторного типа обеспечивается за счет принципа вращающегося пневмоклапана. Существует две разновидности роторных установок — барабанного типа и чашеобразного типа.  Барабанная установка, кака показано на рис. 2 и 3, использует уплотнительные пластины в верхней и нижней части вращающегося элемента. Сухая смесь, под действием силы тяжести заполняет цилиндры барабана с одной стороны, и после вращения, освобождается под действием воздуха, с противоположной стороны. Дополнительный воздух вводится в выпускную магистраль для того чтобы обеспечить надлежащий объем смеси и сбалансировать исходящий поток смеси по шлангу. В конструкции торкрет установки чашеобразного типа используется одна уплотнительная плита на поверхности вращающегося элемента (Рис. 4).

Рис 4. Принципиальная схема установки чашеобразного типа

Сухая смесь, из загрузочного ковша под действием силы тяжести заполняет u- образные полости вращающегося барабана и выдувается у выпускной магистрали. Роторные машины используются восновном для сухого процесса, но некоторые производители оборудования приспособили подобную конструкцию для затворенной (мокрой) смеси. Данная конструкция может обеспечить производительность от 1 до 6 м3/час.

Установка для сухого торкретирования SSB 14



Оборудование для мокрого торкретирования

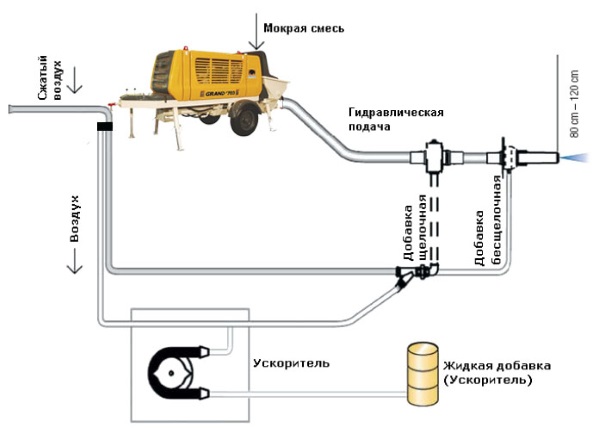

Мокрая смесь как правило наносится с помощью бетононасоса перекачиванием бетона через напорный шланг (Рис. 5). Для перемещения бетона большинство бетононасосов используют работу поршней в противофазе вместе с работой клапана. Роль клапана состоит в том чтобы освободить пустой поршень для засасывания смеси, в то время как полный поршень выталкивает смесь в транспортный шланг (Рис 6).



Рис.6 Принципиальная схема работы установок поршневого типа



Установка для мокрого торкретирования KSG-702



Воздушный компрессор

Для торкретирования необходим  компрессор достаточной производительности (измеряется в м3/мин). Компрессор должен обеспечивать сухим, чистым от примесей и масла воздухом, для придания смеси необходимой скорости. Также сжатый воздух необходим для оборудования которое имеет пневмопривод.Требования к производительности компрессора может меняться в зависимости от типа применяемого оборудования, его режима работы и технического состояния.

Следует следовать рекомендациям производителя оборудования касательно требуемой производительности компрессора.

Как правило, процесс сухого торкретирования требует большего расхода воздуха, чем мокрый способ так, как большой объем воздуха потребуется для доставки сухой смеси к соплу и сама торкрет машина имеет пневмопривод. Так как в мокром торкретировании смесь к соплу доставляется энергией, сообщаемой поршнями, требуется меньшая производительность компрессора только для того чтобы увеличить скорость нанесения смеси. При мокром торкретировании требуется производительность от 5.6 до 10 m3/мин и давление около 7 атм.

Шланги и сопла

Шланги используются для торкрет бетона, воды и воздуха. Они должны быть соответствующего размера, типа и прочности. Соединительные муфты на шлангах не должны препятствовать или ограничивать поток воздуха или поток торкретбетона. Внутренний диаметр шланга должен быть как минимум в три раза больше размера самого крупного зерна заполнителя. Используйте шланги специально разработанные специально для торкрет-бетона. Шланги других типов могут быстро изнашивается и даже взорваться из-за высокого рабочего давления.

Распыление сухой смеси для торкретирования  с сухим заполнителем может привести к образованию статического электричества в сопле. Для его отведения должен быть предусмотрен заземляющий провод если не предусмотрено другое решение. Шланги и бетоноводы должны сразу чистится после использования, чтобы предотвратить накопление и цементирование материала внутри шлангов. Воздушные шланги должны выдерживать по крайней мере двойное рабочее давление.

Сопла для сухого торкрета имеют съемный наконечник и кольцо подачи воды с клапаном (рис. 7). Оператор торкретировщик регулирует водный клапан, для контроля количества воды. Сопло для мокрой смеси схоже, за исключением кольца нагнетания воздуха, которое используется вместо кольца для подачи воды (рис. 8). По мере необходимости жидкие добавки (напр. ускоритель схватывания) добавляется в сопло. Все сопла имеют съемные наконечники, которые, как правило, имеют меньший диаметр, чем шланг для того чтобы увеличить скорость нанесения смеси. Форма и размер наконечника зависят от того какую поверхность торкрета необходимо получить. Короткие наконечники дают широкий «факел» набрызга, длинные — узкий.

Рис 7 Конструкция сопла для сухого торкретирования

Рис 8 Конструкция сопла для мокрого торкретирования
