Сухое и мокрое торкретирование — Техинформатор
Торкрети́рование (лат. tor — «штукатурка» + cret — «уплотнённый») — нанесение на поверхность бетонных или железобетонных конструкций слоя бетона или других строительных растворов. Торкрет состав наносится под давлением сжатого воздуха, в результате чего частицы цемента плотно взаимодействуют с поверхностью конструкции, заполняя трещины, раковины и мельчайшие поры.
Мокрое торкретирование
Смесь для нанесения методом мокрого торкретирования готовится заранее и подается насосом по шлангу в сопло к месту укладки. По отдельному шлангу в сопло подводится сжатый воздух от компрессора, который, придавая ускорение бетонной или растворной смеси, увлекает ее на основание. При соударении происходит уплотнение торкрет-состава.
Преимущества мокрого торкретирования
- Пониженное пылеобразование
- Однородный состав нанесенного материала
- Возможность окончательной затирки
- Возможность работы в стесненных условиях
- Минимальный отскок
- Минимальные затраты на защиту рабочей площадки
- Возможность использования торкрет машины как бетононасос
- Приготовленный для торкретирования бетон или раствор может применяться для ручного нанесения
Данный метод подходит для большинства типов ремонта бетона, в частности ремонта в ограниченных пространствах и там, где важен внешний вид.

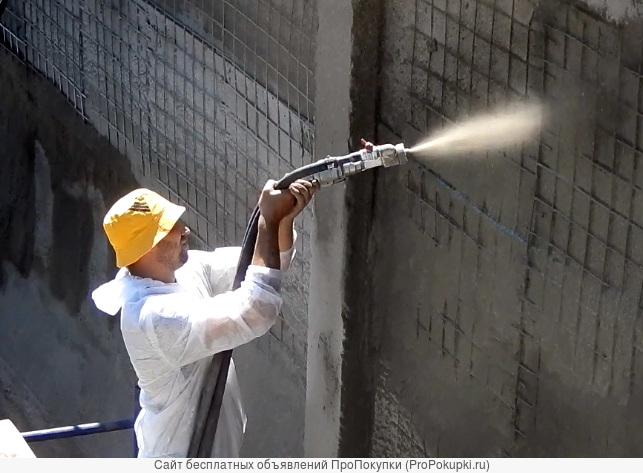

Рис. 1 Мокрое торкретирование
Сухое торкретирование
Мелкозернистый бетон или ремонтный торкрет-состав загружается в бункер в виде сухой смеси (заполнитель, цемент, порошкообразные добавки) и сжатым воздухом в разряженном потоке подается в сопло. В основании сопла материал смешивается с водой или водным раствором добавок и увлекается воздухом на основание. При соударении с основанием происходит уплотнение бетона
Преимущества сухого торкретирования
- Не требуется предварительного затворения водой
- Возможность подачи материала на большие расстояния
- Возможность нанесения толстых слоев за один проход
- Высокая производительность
- Не требуется грунтовка основания составом
- Высокая надежность и длительный срок эксплуатации оборудования
- Простая очистка оборудования (продувка воздухом)
- Редкое засорение шлангов и оборудования
Этот метод упрощает возведение тонкостенных железобетонных конструкций (оболочек, сводов, резервуаров и др.
), применяется при устройстве отделки в тоннелях, гидроизоляции и заделке стыков сборных конструктивных элементов, ремонте и усилении бетонных и железобетонных конструкций и изделий, при сооружении шахт, устройстве монолитных отделок тоннелей, укреплении откосов при строительстве автомобильных и железных дорог, строительстве заглубленных бассейнов.
Целесообразно применение сухого торкретирования при производстве ремонтно-восстановительных работ (усиление фундаментов, стен, балконов и перекрытий, опорных и пролетных строений мостов, морских причалов и т.д.), а также при создании огнестойких, тепло- и гидроизоляционных покрытий

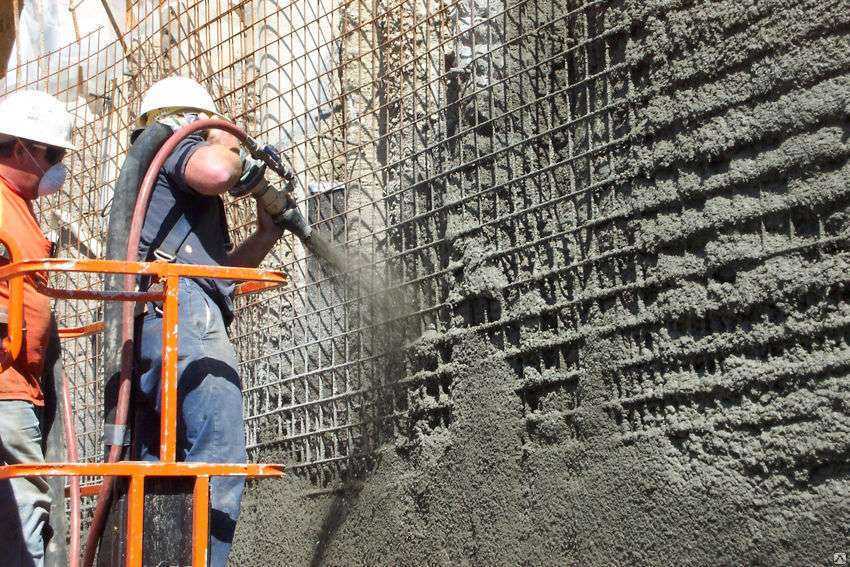

Рис. 2 Сухое торкретирование
Выводы:
Мокрое и сухое торкретирование в строительстве мирно сосуществуют и применяются согласно их особенностям.
Технологами «Завода «КТ ТРОН» разработаны и созданы два уникальных материала: «КТтрон-торкрет М» и «КТтрон-торкрет С».
Преимущества этих материалов в универсальности.
«КТтрон-торкрет М», обладая всеми свойствами характерными для мокрого торкретирования, такими, как однородность нанесения, пониженное пылеобразование, минимальный отскок, возможность выравнивания нанесенного раствора и другие, имеет ряд преимуществ, характерных только для сухого торкретирования. К ним можно отнести возможность нанесения более толстых слоев за один проход. Это объясняется высокой концентрацией химических добавок, повышающих тиксотропность состава. Высокая пластичность состава «КТтрон-торкрет М» позволяет проводить работы по торкретированию исключая засорение шлангов и оборудования при соблюдении инструкций по применению.
Аналогичным образом «КТтрон-торкрет С», которым можно работать, обеспечивая подачу материала на большие расстояния от торкрет-установки, обладает рядом преимуществ мокрого торкретирования. К ним, в первую очередь, следует отнести существенное уменьшение отскока и возможность окончательной затирки нанесенного материала.
Для затирки поверхности торкретирования необходимо дождаться схватывания уже нанесенного состава и нанести дополнительный слой, который обрабатывается с учетом архитектурных требований. Следует отметить и однородность нанесенного материала «КТтрон-торкрет С», что изначально считалось отличительной особенностью мокрого торкретирования.
Сухое и мокрое торкретирование бетонной смеси
- 9 декабря 2020
- Статьи
Технология и особенности сухого торкретирования
Сухое торкретирование представляет собой формирование бетонного слоя за счет скоростной подачи составляющих на поверхность с эффектом адгезии и уплотнения. При использовании этой технологии сухая смесь загружается в установку и сжатым воздухом подается на сопло, выбрасывается на поверхность со скоростью 130 — 17- м/с одновременно водой. Далее происходят последовательные процессы:
- первоначально в течение очень короткого времени все компоненты отскакивают от основы;
- сразу после возникновения клейкого цементного молочка частицы смеси начинают прилипать к поверхности, формируя плотный однородный слой за счет высокой скорости и сильного удара;
- по мере нарастания слоя и повышения вязкости, в нем остаются все более крупные частицы, в том числе и ядра объемного наполнителя;
- в результате формируется масса торкрет бетона с объемным заполнителем и толщиной слоя до 6 см при укладке примерно 1,5 см за проход.
Торкретирование сухими смесями позволяет значительно усилить прочность бетонной конструкции, при необходимости заполнить одностороннюю опалубку с арматурой для создания тонкостенного монолита бетоном высокой плотности и однородности. Обычное нагнетание бетонного раствора с уплотнением такого эффекта не дает. Важные преимущества сухого торкретирования:
- работы могут проводиться с остановками, так как состав не твердеет до подачи на поверхность;
- не имеет значения логистическое плечо, смесь доставляется в мешках и смешивается с водой только при подаче;
- имеются торкрет-смеси для ускоренной обработки, позволяющие сократить время обработки за счет увеличения толщины слоя;
- не имеется ограничений по форме, расположению, уклону поверхности.
Сухое торкретирование имеет недостаток — почти четверть бетонной смеси уходит в отскок, но это компенсируется высокой прочностью торкрет бетона, скоростью бетонирования и возможностью применять торкретирование на высоких конструкциях без оплыва бетона.
Технология и особенности мокрого торкретирования
Мокрое торкретирование в сплошном потоке — это набрызг готового пластичного бетонного раствора на подготовленную поверхность. В отличие от сухой технологии торкретирования, на сопло установки подается уже готовый раствор с водой, в который при необходимости добавляют отвердители, пластификаторы и противозамораживающие компоненты. Пластичный раствор при мокром торкретировании содержит уже частично гидратированный цемент, что увеличивает адгезивные свойства слоя.
Благодаря меньшей скорости и высокой пластичного жидкого бетона при мокром торкретировании значительно уменьшается отскок смеси от поверхности. При подаче со скоростью до 100 м/с в отскок уходит примерно 10 % готовой смеси. При применении метода мокрого торкретирования значительно уменьшается выброс пыли в воздух. Мокрое торкретирование имеет недостаток — длина шлангов для подачи ограничена, срок годности готового раствора небольшой, так как бетон начинает терять пластичность из-за гидратации цемента.
Подача раствора должна осуществляться непрерывно, перевозка смеси должна быть ограничена во времени. Существенным преимуществом считается возможность изготовления раствора на бетонозаводе и доставка его на место применения бетоновозами. При работах на сводах и потолках значительно снижается отскок смеси.
Различия в применении объемных заполнителей
При торкретировании поверхностей и конструкций сухим и мокрым методом применяются объемные заполнители — щебень, гравий, керамзит в зависимости от проектных характеристик конструкции. Сухая технология торкретирования позволяет применять наполнитель с фракцией до 25 мм, мокрая — до 8 мм. Разница объясняется скоростью подачи смеси и поведением заполнителя в составе готового пластичного раствора.
Преимущества методов торкретирования в сравнении с другими технологиями
С точки зрения профессионального строителя, работающего с бетонными монолитами, несущими конструкциями, ответственными узлами сооружений, методы сухого и мокрого бетонного торкретирования позволяют:
- сократить время, необходимое для усиления, защиты и восстановления поверхностей из бетонного монолита и кладки за счет прямого нанесения и быстрого твердения торкрет бетона;
- выполнить работы по созданию тонкостенного монолита без операций заливки и уплотнения бетонного раствора;
- сократить использование опалубки, добиться получения однородного и прочного бетона в два-три прохода;
- применять торкрет бетон на вертикальных и наклонных поверхностях без оплыва раствора и потери времени на исправление дефектов;
- создавать бесшовный упрочняющий, корректирующий и заполняющий монолит, во время ремонта ответственных конструкций качественно заполнять трещины и поверхностные раковины.
При торкретировании бетонных сооружений можно получить эффект перераспределения нагрузки от ядра монолита к поверхности и таким образом устранить проблему недостаточной прочности нагруженной части конструкции без ее разрушения и новой заливки.
При выборе смеси и заполнителя для торкретирования необходимо выдержать гранулометрическую кривую, отражающую долю заполнителя. При соблюдении этого условия отскок компонента сокращается с 30 % до 5 — 15 %, что очень важно с точки зрения качества.
назад к списку
Сухой процесс | SPEC MIX
Для пневматического торкретирования сухим способом
Класс ACI 1 (DP-01), Класс ACI 2 (DP-02) и Класс ACI 3 (DP-03)
SUPERIOR BOND. БЫСТРАЯ НАСТРОЙКА.
SPEC MIX® Dry Process Shotcrete представляет собой предварительно смешанный бетон, наносимый пневматическим способом, предназначенный для торкретирования сухим способом.
Составы торкретбетона SPEC MIX Dry Process Shotcrete имеют градацию 1 по ACI (DP-01) и градацию 2 (DP-02 и DP-03), что позволяет аппликатору выбрать продукт, специально разработанный с градацией заполнителя, разработанной для глубины залегания. приложение.
Продукты SPEC MIX Dry Process Shotcrete подходят, помимо прочего, для ремонта мостов, парковок, плотин или любых бетонных конструкций, а также для использования в новых строительных проектах, включая туннели, облицовку шахт, забивание грунта, бассейны и бетонные конструкции. .
Торкрет-бетон SPEC MIX производится в соответствии со строгими производственными стандартами, поддерживаемыми полным контролем качества, который назначается для каждой партии. Цифровая распечатка, отображающая правильные пропорции для каждой партии, может храниться в качестве постоянной записи. Торкрет-продукты SPEC MIX разработаны в соответствии с применимыми стандартами торкрет-бетона ASTM и ACI.
• Специально разработан для улучшения характеристик стрельбы и физических характеристик, что делает этот продукт идеальным для пневматического нанесения бетона.
возможность выбора продукта, специально разработанного с градацией заполнителя, разработанной для глубины применения
• Подходит, помимо прочего, для ремонта мостов, парковочных сооружений, дамб или любых бетонных конструкций
• Торкретбетон SPEC MIX, поставляемый в мешках по 80 фунтов (36,2 кг) и 3000 фунтов (1360,7), разработан для обеспечения оптимальной адгезии и долговечности
| Типичные полевые данные для сухого способа | |||
|---|---|---|---|
| Прочность на сжатие (ASTM C 42) | DP-01 | DP-02 | DP-03 |
| 1 день | 2200 фунтов на кв. дюйм (15,1 МПа) | 2500 фунтов на кв. дюйм (17,2 МПа) | 3000 фунтов на кв. дюйм (20,6 МПа) |
| 3-дневный | 4 000 фунтов на кв. дюйм (27,5 МПа) | 4 250 фунтов на кв. дюйм (29,3 МПа) | 4 500 фунтов на кв. |
| 7-дневный | 5000 фунтов на кв. дюйм (34,4 МПа) | 5500 фунтов на кв. дюйм (37,9 МПа) | 5750 фунтов на кв. |
| 28-дневный | 6000 фунтов на кв. дюйм (41,3 МПа) | 7000 фунтов на кв. дюйм (48,2 МПа) | 7500 фунтов на кв. |
| Минимальная прочность на изгиб (ASTM C 78) | |||
| 28-день | 900 фунтов на квадратный дюйм (6,2 МПа) | 900 фунтов на квадратный дюйм (6,2 МПа) | 900 фунтов на квадратный дюйм (6,2 МПа) |
| Быстрая проницаемость для хлоридов (ASTM C 1202) | 700 КУЛОНОВ | 700 КУЛОНОВ | 700 КУЛОНОВ |
| Быстрое замораживание/оттаивание (ASTM C 666) Коэффициент долговечности | 90 | 90 | 90 |
| Фактические результаты могут отличаться в зависимости от качества изготовления, региональных различий материалов и условий на стройплощадке. | |||
Градация заполнителя играет решающую роль в характеристиках торкретбетона.
Продукция SPEC MIX Shotcrete разработана в соответствии со стандартом ACI 506R градации 1 или 2.
Тщательно испытанный сертифицированными монтажниками торкрет-бетон SPEC MIX представляет собой сухой бетонный продукт
, предназначенный для торкретирования сухим способом. Набрызг-бетон SPEC MIX следует укладывать в соответствии с положениями национальных или местных строительных норм и правил, а также рекомендациями Американского института бетона ACI, «Руководство по торкрет-бетону». Изделия из торкретбетона должны наноситься только опытным, сертифицированным наладчиком.
Подготовка основания имеет решающее значение для обеспечения хорошего сцепления. При нанесении торкретбетонных материалов на бетонные поверхности любой испорченный бетон должен быть удален до тех пор, пока не обнажится прочный бетон. На открытой поверхности не должно быть рыхлых и/или рыхлых материалов и пыли. При смешивании воды с торкрет-массой используйте чистую питьевую воду.
SPEC MIX Сухой способ торкретирования Материалы для торкретирования должны укладываться пневматически.
Жаркие и/или сухие условия могут привести к более быстрому затвердеванию торкретбетона; поэтому для обеспечения надлежащего отверждения может потребоваться распыление тумана. Перед нанесением торкретбетона основание должно быть очищено и равномерно увлажнено, но не пропитано.
Несмотря на то, что продукты SPEC MIX для торкретирования предназначены для уменьшения отскока, следует ожидать некоторого отскока. Не добавляйте отскочивший материал обратно в нанесенный торкрет-бетон. После нанесения торкретбетона можно использовать различные методы отделки для достижения желаемой текстуры поверхности. В некоторых случаях может потребоваться финишное покрытие. После того, как желаемая отделка будет достигнута, обеспечьте достаточную влажность, чтобы обеспечить непрерывную гидратацию вяжущих материалов для оптимального отверждения.
9Торкретбетон 0002 SPEC MIX доступен в упаковках по 80 фунтов (36,2 кг) для удобной ручной загрузки или в многоразовых мешках по 3000 фунтов (1360,7 кг) для использования с различными силосными системами SPEC MIX.
При использовании силосной системы, как только объемные мешки с торкрет-смесью доставляются на проектную площадку, переносной бункер загружается вилочным погрузчиком, и продукт по мере необходимости распределяется в торкрет-машину.
Сухой торкретбетон для бетонных и каменных конструкций
Этот метод укрепления реализуется путем транспортировки сухой смеси цемента и заполнителя по трубе на высокой скорости с использованием сжатого воздуха, затем добавления воды в сопло и распыления ее на заданную поверхность.
Сухой торкретбетон с более чем 100-летней историей является проверенной технологией, которая считается одним из наиболее эффективных методов ремонта конструкций и работ по армированию, когда применяется специалистами.
Применение
Мосты
Здания
Промышленные объекты
Тоннели и водопропускные трубы
Портовые и водные сооружения
Водная инфраструктура
Патологии, с которыми сталкиваются наши клиенты
Усиление конструкции
Почему для вашего проекта стоит выбрать метод сухого торкретирования?
01.
Очень высокая адгезия
Этот метод обеспечивает очень прочную адгезию нового бетона к существующему бетонному или каменному основанию.
02. Очень высокая прочность
В зависимости от области применения прочность бетона регулируется в пределах от 20 до 60 МПа на сжатие сердцевин.
03. Практически не требует опалубки
04. Большая длина транспортировки
Большая длина транспортировки как по горизонтали, так и по вертикали, что позволяет использовать большие расстояния между форсунками и распылительным оборудованием.
05. Применяется для всех типов конструктивных элементов
Балки, колонны и плиты перекрытия, арки, своды, сборные элементы, круговые конструкции и т.д.
06. Рецептура согласно заявке
Состав бетонной смеси выбирается или, при необходимости, переработаны для соответствия требованиям предполагаемого применения: атмосферные мосты, подземные туннели, инфраструктура морских портов и т. д.
07. Результат считается монолитным
Производительность и надежность этого решения по армированию таковы, что проектировщики теперь рассматривают усиленную конструкцию как монолитную и поэтому могут рассчитывать ее, используя коды, применимые к новым конструкциям.
08. Подпадает под действие нескольких стандартов
Американского института бетона (ACI) и стандартов ASTM, европейских стандартов и Европейской ассоциации EFNARC, Британской ассоциации набрызг-бетона (SCA), Института бетона Австралии и т. д.
Услуга «под ключ»
Расчет конструкций
к реализации
Расчет конструкции:
мы поможем решить ваши проблемы
Перед ремонтом или усилением необходимо оценить состояние конструкции и ее несущую способность. Freyssinet может помочь с диагностикой: визуальный осмотр, разрушающий и неразрушающий контроль, анализ напряжений и т. д.
Инженерное решение:
правильное решение в нужном месте
Мы поможем вам разработать стратегию ремонта или проверить ее осуществимость.
Наши инженеры анализируют спецификацию проекта, составляют планы и расчетные заметки. Они выбирают подходящее оборудование и определяют производственную программу.
Гарантированный результат при выполнении:
полный контроль выполнения
Состав сухой смеси, мощность оборудования и навыки наладчиков необходимы для качественной работы. Решение Foreva Shotcrete применяется нашими опытными монтажниками, имеющими внутреннюю сертификацию в соответствии со специальной хартией качества.
реализации
Сухой торкретбетон: широкий спектр применения
Здания
Мелкие заполнители и отделочные работы позволяют получить очень гладкую поверхность даже при использовании сухого набрызг-бетона, который затем окрашивается.
Гладкая поверхность
Прочность аналогична
основному бетонуАналогичный модуль упругости
, чем у основного бетона
Мосты
Сухое распыление позволяет получить очень прочный бетон, прочно сцепляющийся с существующей конструкцией, что делает его идеальным методом для укрепления мостов.
Высокая прочность на сжатие
Высокое значение модуля упругости
Высокая адгезия
Железнодорожные туннели
Бетон с гарантированной ранней прочностью можно распылять всухую, когда конструкция должна быть повторно введена в эксплуатацию через несколько часов после нанесения; Процесс схватывания бетона можно ускорить, используя добавки, повышающие жесткость.
Морские сооружения
Когда поверхность бетона подвергается воздействию морской воды, формула бетона улучшает его свойства против водопоглощения и проникновения хлоридов.
Стальная арматура, защищенная от коррозии
Пониженное водопоглощение бетонного покрытия
Здания
Мелкие заполнители и отделочные работы позволяют получить очень гладкую поверхность даже при использовании сухого набрызг-бетона, который затем окрашивается.
Гладкая поверхность
Прочность аналогична
основному бетонуАналогичный модуль упругости
, чем у основного бетона
Мосты
Сухое распыление позволяет получить очень прочный бетон, прочно сцепляющийся с существующей конструкцией, что делает этот метод идеальным для укрепления мостов.
Высокая прочность на сжатие
Высокое значение модуля упругости
Высокая адгезия
Железнодорожные туннели
Бетон с гарантированной ранней прочностью можно распылять всухую, когда конструкция должна быть повторно введена в эксплуатацию через несколько часов после нанесения; Процесс схватывания бетона можно ускорить, используя добавки, повышающие жесткость.
Морские сооружения
Когда поверхность бетона подвергается воздействию морской воды, формула бетона улучшает его свойства против водопоглощения и проникновения хлоридов.
Стальная арматура, защищенная от коррозии
Пониженное водопоглощение бетонного покрытия
