Строительство станций метро мелкого заложения

При сооружении станции мелкого заложения большая часть технологических операций выполняется с поверхности земли, отрывая котлован или систему траншей, с последующей обратной засыпкой готового сооружения. Открытым способом сооружают два основных конструктивных типа станций: колонные станции с плоским или сводчатым перекрытием и односводчатые, используя сборные, сборно-монолитные и монолитные железобетонные конструкции.

Станция мелкого заложения московского метрополитена «Лесопарковая»

Состав и порядок выполнения основных технологических операций по сооружению станции, объем земляных и строительно-монтажных работ, выполняемых непосредственно с поверхности земли, зависят от конструктивного решения станции, инженерно-геологических условий и характера городской застройки, а также от интенсивности движения наземного транспорта. При наличии достаточно свободной от застройки территории и возможности переноса транспортных магистралей на соседние улицы станцию возводят на дне предварительно вскрытого котлована. В зависимости от инженерно-геологических условий котлован устраивают с естественными откосами или со специальным креплением стен.

В сложных инженерно-геологических условиях при расположении станции в непосредственной близости от зданий при возведении многоярусных конструкций, а также в условиях интенсивного уличного движения, прерывать которое на длительный период невозможно, порядок выполнения работ может быть изменен. Вначале бурят скважины, роют траншеи и возводят наружные стены и внутренние опорные конструкции будущей станции (промежуточные стены с проемами, колонны и т. п.), используя метод «стена в грунте», буровые сваи и сваи-оболочки.

Затем с поверхности земли между наружными стенами станции частично вскрывают котлован, устраивают перекрытие  и производят обратную засыпку грунта. Последующие работы по сооружению станции продолжают под защитой уже возведенного перекрытия. Это позволяет быстро восстановить движение транспорта над строящейся станцией. По такой схеме в слабых грунтах сооружают многоярусные пересадочные станции метрополитена, располагая в первом (от поверхности земли) ярусе систему пешеходных переходов, во втором – распределительные залы, в третьем и последующих – пути и платформы различных линий пересадочного узла, служебные помещения и т. п.

Колонная станция мелкого заложения петербургского метрополитена «Проспект Ветеранов»

В тех случаях, когда необходимо существенно ограничить ширину котлована и снизить трудозатраты на его крепление, для сооружения станции возможно использовать приемы как открытого, так и закрытого способов работ. Закрытым способом сооружают путевые тоннели станции, а открытым – средний зал. Для этого, до раскрытия котлована, по оси станционных путей осуществляют сквозную щитовую проходку перегонных тоннелей с обделкой из чугунных или железобетонных тюбингов.

В тоннелях на участке раскрытия котлована устанавливают временное крепление. Затем разрабатывают котлован на ширину платформы станции, демонтируют обделку путевых тоннелей со стороны оси станции и устанавливают железобетонную плиту основания. На эту плиту станции устанавливают два ряда колонн, объединенных продольными ригелями, на которые укладывают  блоки перекрытия станции. Между консольными выступами перекрытия и элементами обделки путевых тоннелей устанавливают опорные элементы и бетонируют распределительные балки. Эти балки способствуют более равномерной передаче усилий от разомкнутой обделки на плиты перекрытия.

После выполнения работ по гидроизоляции производят обратную засыпку и восстанавливают дорожное покрытие или благоустраивают территорию на дневной поверхности. При выборе того или иного способа производства работ и обосновании технологии строительства следует иметь в виду, что простейшим и самым экономичным в настоящее время является котлованный способ работ с откосами. Однако в связи со значительными размерами станционных конструкций при этом способе требуется значительная площадь для строящегося сооружения. Поэтому в условиях плотной застройки центральных районов города устраивают котлованы с вертикальными стенами, закрепленными металлическими сваями или железобетонными конструкциями, возведенными способом «стена в грунте».

Метро Парижа. Источник: dailyint.wordpress.com

Глубина котлована определяется глубиной заложения верха перекрытия станции, ее конструктивным типом и высотой поперечного сечения. Во всех случаях следует стремиться к минимальному заглублению станций от поверхности земли (с учетом расположения городских подземных коммуникаций), так как это упрощает крепление котлована и позволяет избежать устройства эскалаторов, заменив их лестницами, непосредственно примыкающими к тротуарам. Поскольку станции сооружают со вскрытием дневной поверхности, место расположения строительной площадки выбирают на свободной от городской застройки территории, стремясь возможно меньше стеснить сложившиеся условия жизни города.

При устройстве строительных площадок в центральных плотно застроенных районах города возникает необходимость частичного или полного закрытия уличной, как правило, главной магистрали с переключением движения интенсивного потока транспорта на соседние малоприспособленные для этого улицы. В центральных районах усложняются и работы по переносу густой сети подземных коммуникаций. Подземные коммуникации, залегающие на небольшой глубине от поверхности земли и пересекающие станцию, вначале вскрывают и заключают в защитный кожух, а затем по мере разработки котлована подвешивают на временных опорах.

Для этой цели используют крепление котлована (расстрелы), транспортные мосты и т. п. Залегающие более глубоко и проходящие перпендикулярно оси станции подземные коммуникации могут быть переложены под конструкцию или перенесены в сторону. В центральных районах иногда приходится укреплять фундаменты близко расположенных зданий и различного рода сооружений, сносить ветхие здания и т. п.

Строительство станций метрополитена открытым способом ведут по прогрессивной технологии – поточным методом. На участке протяженностью 100–120 м производят работы в последовательности и объемах, охватывающих весь цикл – от забивки свай, выемки грунта и возведения конструкций, до обратной засыпки сооружения с извлечением свай и устройством подводящих инженерных сетей. Фронт работ продвигается по оси станционного комплекса от одного конца к другому.

Во главе строительного потока идут подготовительные работы, включающие усиление фундаментов зданий, перекладку или подвеску подземных коммуникаций и наземных транспортных линий, искусственное водопонижение или замораживание неустойчивых водонасыщенных грунтов. Следом за подготовительными выполняются основные работы: разработка и крепление котлована, возведение конструкций, гидроизоляция и обратная засыпка грунтом, его уплотнение, планировка и восстановление дорожного покрытия, благоустройство территории. Перед монтажом перекрытий выполняют все трудоемкие процессы по монтажу внутристанционных обустройств, связанные с использованием кранового оборудования.

Применение поточного метода при строительстве станций, основанного на равномерности и непрерывности технологического цикла, позволяет максимально использовать крановое оборудование; добиться значительной экономии металлопроката от оборота металлических элементов крепления котлована; снизить непроизводительные затраты на перевозку разрабатываемого грунта в отвал, используя его для обратной засыпки.

транспортная инфраструктура

Расскажите о нашей статье своим друзьям,
поделившись ссылкой в социальной сети

Фундамент — мелкое заложение — Большая Энциклопедия Нефти и Газа, статья, страница 1

Cтраница 1

Фундаменты мелкого заложения возводят в котлованах, предварительно отрытых на полную глубину с поверхности грунта. Такой метод производства работ при небольших глубинах заложения фундаментов является чаще всего выгодным.
 [1]

Различают фундаменты мелкого заложения, возводимые в предварительно вырытом котловане, и глубокого заложения, погружаемые в грунт с одновременным извлечением грунта из-под фундамента или устраиваемые в котлованах-колодцах, проходимых со специальным креплением их стен ( см. гл. Возведение фундаментов мелкого заложения технически целесообразно и экономически выгодно при заложении их подошвы па глубине не более 3 — 5 м, за исключением фундаментов в виде сплошных плит, которые используются и при большей глубине заложения.
 [3]

Схема фундамента мелкого заложения показана на рис. В. Свайный фундамент состоит из несущих элементов — свай и плиты ростверка ( рис. В. Ростверк объединяет сваи в одну конструкцию и распределяет на них нагрузку от сооружения. Столбчатый фундамент по сравнению со свайным имеет большие размеры несущих элементов-столбов, Массивный фундамент глубокого заложения ( рис. В.
 [4]

Виды фундаментов мелкого заложения, условия их рационального применения и материал фундаментов рассмотрены выше.
 [5]

Расчеты фундаментов мелкого заложения, возводимых на твердо-мерзлых грунтах с сохранением их мерзлого состояния, выполняют по первому предельному состоянию, учитывая, что деформации мерзлых низкотемпературных грунтов обычно несущественны.
 [7]

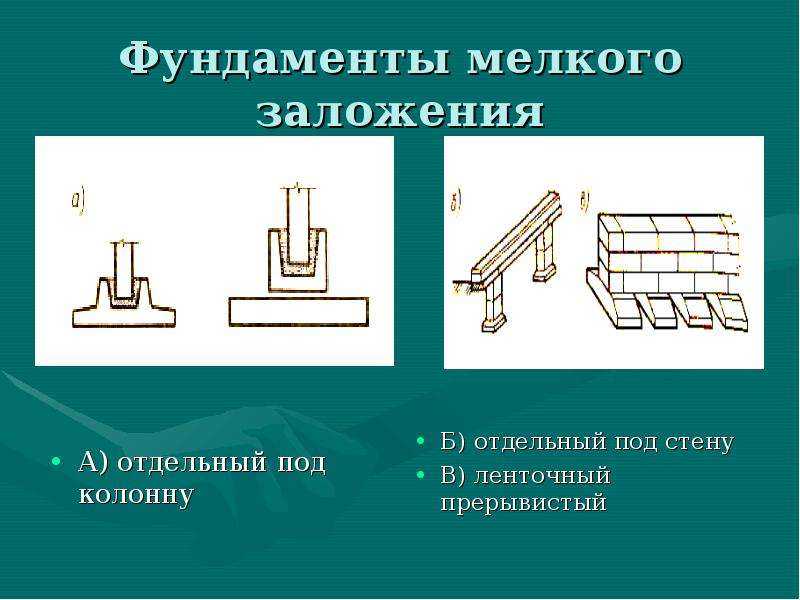

По конструкции фундаменты мелкого заложения подразделяют на массивные жесткие, отдельные фундаменты под стойки и колонны сооружений, ленточные И В виде СПЛОШНОЙ рис 3. 2. Схемы, поясняющие понятия железобетонной плиты под всем а — жесткого и б — гибкого фундаментов сооружением.
 [9]

Вопросы постройки фундаментов мелкого заложения излагаются в гл. В остальном проектирование фундамента складывается из ряда этапов, решаемых в определенной последовательности: 1 -определение действующих нагрузок; 2 -выбор отметки обреза фундамента; 3 -выбор глубины заложения фундамента; 4 -определение размеров подошвы фундамента расчетами по предельным состояниям основания; 5 -конструирование и расчет тела фундамента.
 [10]

При расчете фундаментов мелкого заложения боковое давление грунта с обеих сторон фундамента учитывают до уровня нижней точки подошвы фундамента. Давление грунта определяют методами, рассмотренными в теории давления грунтов на ограждающие конструкции.
 [11]

При устройстве фундамента мелкого заложения на естественном основании на местности, не покрытой водой, выполняют следующие виды работ: разбивочные, крепление стен котлована и осушение его ( водоотлив), разработку и транспортировку грунта, подготовку основания и кладку фундамента.
 [13]

В расчетах фундаментов мелкого заложения, а также фундаментов в виде опускного колодца или кессона, в расчетах оснований под трубами используют условные сопротивления грунтов ( табл. 34.1 — 34.3), которые преобразуют в расчетные путем введения коэффициентов, учитывающих глубину заложения фундамента и его размеры.
 [14]

Отметку подошвы фундаментов мелкого заложения ( для промежуточных опор) в немерзлых грунтах назначают не менее чем на 0 25 м ниже расчетной глубины промерзания, а на непучинистых грунтах ( крупнообломочных, гравелистых, крупных песках, залегающих не менее 1 м ниже глубины промерзания при отсутствии напорных вод) принимают не ниже расчетной глубины промерзания. Подошву плиты свайного ростверка промежуточных опор на суходолах, поймах рек или в руслах периодических водотоков располагают ниже глубины промерзания на 0 25 м, а при непучинистых грунтах — на любом уровне. В веч-померзлых грунтах подошву свайного ростверка проектируют выше глубины промерзания не менее 0 5 м для крайних опор и не менее 1 м — для промежуточных опор.
 [15]

Страницы:  

   1

   2

   3

   4

Что такое неглубокий фундамент?

Здание/дом может быть определено как структура, состоящая из таких компонентов, как фундамент, колонны, стены, балки, полы, крыши, возводимая для обеспечения пространства для различных целей, таких как проживание, образование, бизнес, производство, хранение, госпитализация, развлечения, поклонение и т. д. Каждый из этих компонентов имеет свою уникальную функцию и назначение.
Каждое здание/дом состоит из двух основных компонентов. Компонент, построенный над землей, известен как надстройка, а компонент, построенный под землей, называется подконструкцией. Фундамент относится к категории подструктуры.
Здесь речь пойдет о мелкозаглубленных фундаментах.
Прежде чем понять, что такое мелкозаглубленный фундамент, давайте узнаем, что такое фундамент.
Фундамент – это самая нижняя часть строения/дома, которая находится в непосредственном контакте с землей. Он обеспечивает основу для надстройки и передает нагрузку конструкции, включая собственный вес самой конструкции, на грунт под ней, чтобы она оставалась прочной и стабильной на протяжении всего срока службы. Чтобы узнать больше о системе фундамента, нажмите на ссылку ниже

Строительство дома

Система фундамента: все основные сведения, которые вам нужно знать

Фундамент можно разделить на две категории: глубокий фундамент и неглубокий или открытый фундамент. Эта классификация основана на глубине установки фундамента.
Глубокий фундамент – это такой фундамент, который заложен на нетвердой почве и находится значительно ниже самой нижней части надстройки, а не в верхнем слое почвы, поскольку такой грунт не является твердым и хорошим грунтом. Вы можете называть фундамент глубоким, когда опускаетесь ниже 10 и более метров.
Фундамент мелкозаглубленный – это фундамент, расположенный на твердом грунте у самой земли и под самой нижней частью надстройки, как правило, на глубине от 1 до 5–6 м.

Строительство домов

Различные типы фундаментов и их применение для вашего дома!

Что такое неглубокий фундамент?

Когда фундамент размещается непосредственно под самой нижней частью надстройки, это называется мелкозаглубленным фундаментом. Мелкозаглубленный фундамент (согласно определению B1/VM4) — это такой фундамент, в котором глубина от поверхности земли до нижней части фундамента менее чем в пять раз превышает ширину фундамента.
Это наиболее распространенный тип фундамента, который используется для всех небольших зданий. и может быть проложен открытым способом, допуская естественные уклоны со всех сторон. Этот тип фундамента пригоден для глубины до 5 метров и обычно удобен над уровнем грунтовых вод.

Почему мы используем неглубокий фундамент?

Мы используем мелкозаглубленный фундамент для распределения структурных нагрузок по широкой горизонтальной площади на небольшой глубине ниже уровня земли. Неглубокий фундамент благоприятен для фундаментов, глубина которых равна ширине фундамента или где глубина меньше ширины.

Преимущества мелкозаглубленного фундамента

• Требуется меньше земляных работ, следовательно, снижаются трудозатраты на земляные работы.
• Строительство мелкозаглубленных фундаментов просто, так как глубина закладки фундамента меньше.
• Оборудование, необходимое для строительства мелкозаглубленного фундамента, простое и менее затратное.

Строительство домов

Использование различных видов землеройной техники на строительной площадке

• Неглубокие фундаменты можно построить за короткое время, что также помогает снизить затраты на аренду оборудования и рабочую силу.
• Строительство мелкозаглубленных фундаментов вызовет меньшее нарушение геоповерхности и, следовательно, благоприятно скажется на экологии и окружающей среде.
• Помогает уменьшить осадку, если грунт сжимается.
• Не требуется установка свай, что снижает стоимость.
• Меньше неопределенности в прогнозировании поведения мелкозаглубленных фундаментов и поддерживающего грунта. Для глубоких фундаментов, чем больше глубина залегания грунта, тем больше погрешность.

Строительство дома

10 Важные критерии выбора правильного фундамента для вашего дома

Недостатки неглубокого фундамента

• Существует вероятность размыва, если строение находится рядом с рекой или морем. Мелкозаглубленный фундамент в таких местах использовать нельзя.
• Если уровень грунтовых вод высок и откачивать воду из котлована или канала нерентабельно, то мелкозаглубленный фундамент использовать нельзя.

Строительство домов

Как сделать фундамент, если в яме есть вода?

• Нельзя использовать там, где несущая способность верхнего слоя грунта меньше.
• Нельзя использовать, когда вес конструкции большой и нагрузка на конструкцию распределяется неравномерно.

Проект мелкозаглубленного фундамента Критерии

При проектировании мелкозаглубленного фундамента для данной системы нагрузки фундамент должен соответствовать определенным проектным требованиям.
Три основных требования или критерия проектирования мелкозаглубленных фундаментов:

• Устройство фундамента, которое включает в себя глубину и расположение фундамента.
• Безопасность по несущей способности является требованием, которое включает в себя надлежащие пропорции основания, чтобы избежать катастрофического разрушения грунта под фундаментом.
• Каждый грунт оседает под нагрузкой. Такое урегулирование должно быть равномерным и допустимым. Допустимая осадка фундамента включает проверку чрезмерной осадки конструкции.

Строительство дома

Что такое дифференцированный расчет?

Чрезмерная осадка возникает из-за деформации массива грунта в результате приложенных касательных напряжений и из-за консолидации поддерживающего грунта.
Это также требует полного знания геотехнических свойств грунта для оценки ожидаемой осадки конструкции и времени, необходимого для завершения осадки.

Различные типы мелкозаглубленного фундамента

Фундаменты мелкого заложения подразделяются на несколько типов в зависимости от их формы, размера и общей конфигурации.

• Spread Footing
• Combined Footing
• Mat or raft Foundation
• Grillage Footing
• Eccentrically Loaded Footing

House Construction

Reasons for Building Collapse due to the Foundation Failures

01. Spread Footing

Как следует из названия, в случае распорных фундаментов основание элемента, передающего нагрузку на грунт, делается шире, чтобы распределить нагрузку по большей площади. Различные типы фундаментов

• Фундаменты стен
• Фундаменты железобетонные
• Фундаменты перевернутой арки
• Фундаменты колонн

Комбинированный фундамент может быть прямоугольной формы, если обе колонны несут одинаковую нагрузку, или может быть трапециевидной формы, если есть ограничения по площади. Подробнее о комбинированном фундаменте читайте в статье

Домостроение

Что такое комбинированные фундаменты?

03. Матовый или плотный фундамент

Плотный или матовый фундамент покрывает всю застроенную площадь под конструкцией и поддерживает все колонны. При больших нагрузках на конструкцию или низком допустимом давлении грунта использование распорных фундаментов покроет более половины площади здания, и может оказаться более экономичным использование ростверка. Сплошные фундаменты также используются там, где грунтовая масса содержит сжимаемые линзы, так что дифференциальную осадку трудно контролировать. Обычно, когда твердая почва хорошего размера недоступна на глубине от 1,5 до 2,5 м, используется плотный фундамент. Чтобы узнать о различных типах ростверка, прочитайте статью 9.0007

Строительство дома

Какие существуют типы плотного фундамента?

04. Ростверковый фундамент

Ростверковый фундамент предназначен для передачи больших нагрузок от стальных колонн на грунты с малой несущей способностью. Такая компоновка позволяет избежать глубоких земляных работ, а также обеспечивает необходимую площадь основания для снижения интенсивности давления в пределах безопасной несущей способности грунта. В зависимости от материала, используемого при строительстве ростверка, его можно разделить на две категории:

• Стальной гриль
• Тистоковая гриль

House Construction

Фонды свай: типы и классификации на основе функций и материалов

05. ремешок. Ремешок соединяет опоры таким образом, что они ведут себя как единое целое. Ремешок просто действует как соединительная балка. При сравнительно высоком допустимом давлении грунта и большом расстоянии между колоннами внецентренно нагруженный фундамент более экономичен, чем комбинированный.
Таким образом, мелкозаглубленный фундамент — это такой тип фундамента здания, который передает нагрузку на почву очень близко к поверхности земли. Цель мелкозаглубленного фундамента состоит в том, чтобы распределить структурные нагрузки по широкой горизонтальной площади на небольшой глубине ниже уровня земли. Неглубокие фундаменты могут подходить или не подходить для высотных зданий. Это будет зависеть от высоты здания и типа грунта.

 Обязательно к прочтению:

  Необходимость свайного фундамента!

 Причины обрушения здания из-за обрушения фундамента

 Методы обезвоживания при земляных работах в заболоченной местности

Изображение предоставлено: Изображение 2, Изображение 3, Изображение 6 19 июня 2020 г. Санджай Сингх

Мы объясняем, что такое мелкозаглубленный фундамент, различные типы мелкозаглубленного фундамента, такие как перевернутый арочный фундамент, ростверковый фундамент, ростверковый фундамент, комбинированный фундамент, ленточный фундамент и многое другое. где он используется. для разных типов строительства и свойств грунта необходимо понимать, какой тип мелкозаглубленного фундамента следует использовать.

Содержание

Что такое неглубокий фундамент?

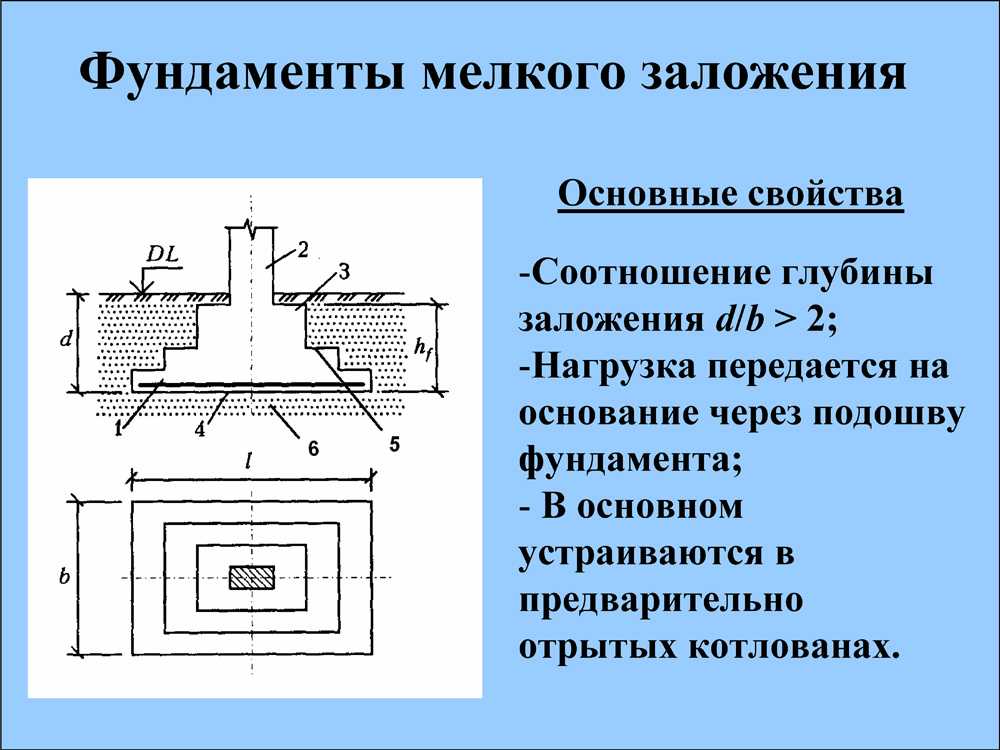

Фундамент неглубокого заложения определяется как фундамент, ширина которого больше его глубины или равна . этот тип фундамента известен как мелкозаглубленный фундамент, который обычно используется в несущих конструкциях.

Типы мелкозаглубленных фундаментов:

Ниже приведены различные типы мелкозаглубленных фундаментов.

1. Распределенное основание
2. Комбинированное основание
3. Консольная или ленточная опора
4. Плотная или матовая опора.
5. Ростверковый фундамент.

1. Фундамент:

Что такое фундамент?

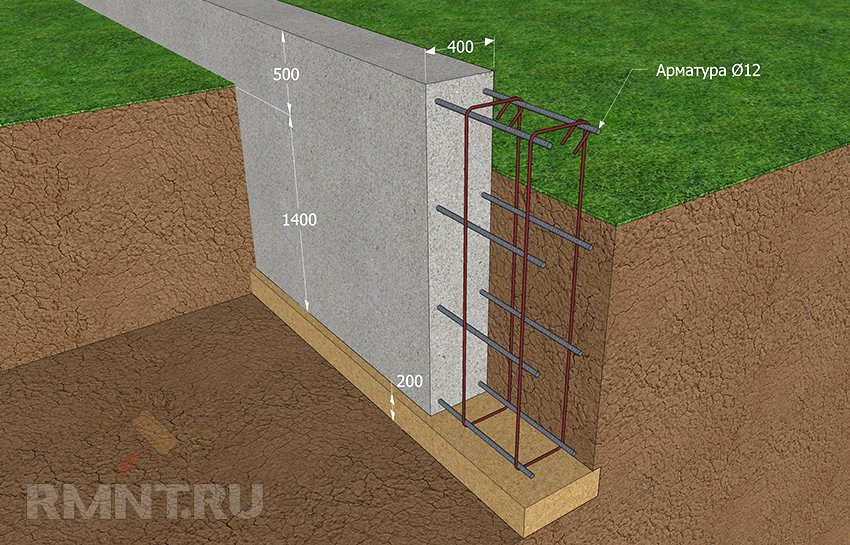

Ленточный фундамент является одним из видов мелкозаглубленного фундамента. В этом типе фундамента нижняя часть фундамента постепенно расширяется . Так что нагрузка на конструкцию распределена по большой площади и интенсивности нагрузки на основание.

Где используется фундамент?

Когда здание не является многоэтажным, нагрузка на колонну меньше и несущая способность грунта удовлетворяется на меньшей глубине, в этом случае обычно используется насыпной фундамент, и это экономично.

Почему важно использовать распорное основание?

Распространение фундамента важно с точки зрения стоимости. Потому что это экономично по сравнению с другими фондами.

Различные типы фундаментов:

• Фундамент стены
• Железобетонный фундамент
• Фундамент перевернутой арки
• Фундамент колонны или изолированный фундамент

i. Фундамент стены:

• Дно данного типа мелкозаглубленного фундамента вымощено слоем цементобетона Brick Bat (ББЦБ) 1:3:6. Ширина этого слоя выдерживается в три раза больше толщины стены. Его также часто называют ленточным фундаментом.
• Толщина слоя BBCC должна быть в два раза больше проекции с обеих сторон.
• Ширина самого нижнего слоя кладки сохраняется в 2 раза больше толщины стены на уровне цоколя.
• Высота каменщика 10 см.

ТАКЖЕ ПРОЧИТАЙТЕ: 8 аспектов создания сейсмостойкой каменной кладки.

Когда стена находится под большой нагрузкой или несущая способность грунта низкая, требуется ширина основания стены (в 2 раза больше толщины стены + в 2 раза больше выступа). Чтобы ширина кладки увеличивалась и нагрузка могла передаваться на большую площадь бетона.

ii. Железобетонный фундамент:

Железобетонный фундамент также является одним из типов мелкозаглубленного фундамента. Размер фундамента стены значительно увеличивается, когда стена находится под большой нагрузкой, а несущая способность грунта низкая.

В таком случае рекомендуется установить под стеной фундамент из тропического бетона. Такой фундамент уменьшает объем кладки. Затраты также снижаются. Под усиленное основание укладывается слой бетона толщиной 7-8 см.

iii. Фундамент перевернутой арки:

• В этом типе фундамента перевернутая арка строится между двумя столбами. Высота перевернутой арки сохраняется равной от 1/5 до 1/10 пролета.
• Перевернутая арка должна быть встроена в цементный раствор.
• Боковая опора должна быть спроектирована таким образом, чтобы выдерживать внешнее давление из-за действия арки. Перевернутая арка уменьшает глубину основания. Так что этот фундамент экономичен в мягком грунте.
• Этот метод меньше используется в фундаментах зданий. Но больше подходит для мостов, резервуаров, опор дренажных линий и т. д.
• Фундамент с перевернутой аркой больше подходит для мягкого грунта.

iv. Фундамент колонны или изолированный фундамент:

• Этот тип фундамента используется для отдельных колонн.
• Его также называют изолированным фундаментом.
• Основания такого типа бывают круглыми, прямоугольными или квадратными.
• Фундаменты такого типа бывают простыми, ступенчатыми или наклонными.
• Для тяжелонагруженных колонн арматура размещается в обоих направлениях в бетонном основании. Для железобетонных колонн сохраняется смещение 15 см со всех четырех сторон бетонного основания.

2. Комбинированный фундамент:

• Комбинированный фундамент также является одним из наиболее часто используемых типов мелкозаглубленного фундамента.
• Комбинированный фундамент используется для двух колонн.
• Имеют прямоугольную или трапециевидную форму.
• Фундамент прямоугольный используется, когда нагрузка на обе колонны одинакова, а трапециевидный фундамент используется, когда нагрузка на обе колонны неравна.

Комбинированный фундамент используется в следующих случаях:

Когда два соседних фундамента перекрывают друг друга.

Если колонна расположена очень близко к границе участка, а фундамент находится на границе участка, то фундамент подвергается внецентренной нагрузке. В этом случае используйте эту опору.

3. Консольный или ленточный фундамент:

Этот тип фундамента изготавливается путем объединения двух железобетонных опор с ж/б лентой. Лента RCC действует только как балка, соединяющая две опоры. Не воспринимает реакцию почвы снизу.

Где используется консольный фундамент?

Когда расстояние между двумя колоннами больше и допустимое давление грунта выше, ленточный фундамент дешевле, чем комбинированный.

4. Плотный или матовый фундамент:

Это виды мелкозаглубленного фундамента, заполнение железобетонной плиты по всей площади застройки или ее части. На эту плиту опираются многие колонны, стены. Для этого типа мелкозаглубленного фундамента используется большое количество бетона.

Где используется ростверк?

1. Несущая способность грунта низкая.
2. Грунт готовится путем насыпки.
3. Колонны и стены расположены близко друг к другу, а фундамент перекрывается.
4. Почва неоднородная с карманами мягкой почвы.
5. Вероятность дифференциального расчета.
6. Нагрузка на разные колонны сильно различается.

5. Ростверковый фундамент:

• Ростверковый фундамент применяется при очень высокой нагрузке на колонну и низкой несущей способности грунта.
• С этим типом неглубокого фундамента можно избежать глубокого рытья.
• Бетонный слой толщиной около 20 см укладывается копанием на необходимую глубину.
• Балки из катаной стали (RSJ) укладываются поверх слоя бетона с зазором между полками двух RSS, равным 1,5–2,0 ширины полки или 30 см, в зависимости от того, что меньше.
• Второй уровень РСС располагается перпендикулярно первому уровню РСС.
• Пространство между RSJ заполнено бетоном. Конец РУС должен иметь бетонное покрытие толщиной не менее 8 см.
• Бетон, залитый в зазор между РЖД, не воспринимает никакой нагрузки, а просто защищает РЖД от коррозии.
