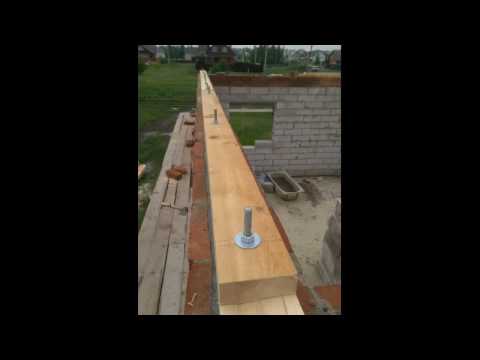

Мауэрлат на анкера фото: Крепление мауэрлата к армопоясу анкерами

Крепление мауэрлата к газобетону на стене без армопояса

При обустройстве скатной крыши установка стропильной системы не может быть выполнена прямо на стены здания. Дополнительным элементом, воспринимающим нагрузки от стропил и передающим их на стены, будет мауэрлат. Обычно это специальный брус, который укладывается по периметру стен. Поскольку он воспринимает серьёзную нагрузку от крыши, очень важно надёжно зафиксировать мауэрлат на стене. В случае с кирпичными или бетонными стенами всё просто и понятно. Но как выполняется крепление мауэрлата к газобетону без армопояса, ведь сам по себе газоблок довольно рыхлый и пористый, поэтому не может обеспечить прочную фиксацию крепёжной детали? Именно об этом мы и поговорим в нашей статье.

  •  Функциональное назначение мауэрлата
  • Способы крепления
  • Использование проволоки для крепления бруса
  • Фиксация при помощи шпилек
  • Химический анкер
  • Механический анкер (анкерный болт)

 Функциональное назначение мауэрлата

Дополнительным элементом, воспринимающим нагрузки от стропил и передающим их на стены, будет мауэрлат

Обычно для изготовления мауэрлата используется тот же материал, что и для стропильной системы. Чаще всего его делают из деревянного бруса. Однако если стропильная система из металла, то данная конструктивная деталь может быть выполнена из швеллера или двутавра.

Обычно этот элемент делается из следующих материалов:

  • Деревянного бруса сечением 100х100 мм, 150х150 мм или 200х300 мм. Брус выполняется из древесины лиственных пород и проходит обязательную антисептическую обработку. Изделие укладывается по периметру на стены сооружения. Стыки фиксируются гвоздями или прямым замком. В частном строительстве чаще всего используется деревянная конструкция кровли.
  • Реже для этих целей применяются прокатные профили – швеллер с П-образной формой сечения или двутавр с Н-образной формой сечения. Высота профиля определяется расчётом и может быть в пределах 70-120 мм.

Брус или стальная балка крепится к стенам. При этом могут использоваться разные способы крепления. Далее на мауэрлат опираются стропильные ноги. Они оказывают нагрузку на этот элемент, который в свою очередь, равномерно распределяя, передаёт её на стены здания. Кроме этого данный брус удерживает стропильную систему от смещения.

Важно: поскольку газобетон плохо переносит длительные точечные нагрузки, постепенно разрушаясь, рекомендуется перед укладкой мауэрлата возводить по верху стен монолитный армированный пояс.

Однако существуют способы укладки этого конструктивного элемента на стены из газобетона без армопояса. Также стоит помнить, что верхняя грань мауэрлата должна располагаться на высоте не менее 30-50 см от поверхности перекрытия. Это обеспечит эффективную вентиляцию подкрышного пространства, а также облегчит осмотр и ремонт конструкций крыши.

Способы крепления

Крепление мауэрлата к газобетону выполнить намного сложнее, чем к кирпичной стене

Крепление мауэрлата к газобетону выполнить намного сложнее, чем к кирпичной стене. Как правило, это изделие укладывается на расстоянии 50 мм от наружного края стены. Для крепления мауэрлата могут использоваться следующие крепёжные элементы:

  • стальная проволока;
  • анкерный крепеж, вмонтированный в кладку;
  • специальные химические анкера;
  • стальные шпильки.

Важно: для крепления опорного бруса к армированному поясу или кирпичным стенам используются анкеры.

После установки бруса стропильная нога притягивается к стене при помощи скрутки, выполненной из скрученной металлической проволоки диаметром 3 мм. Для фиксации проволоки ниже бруса на 6 см монтируется стальной коротыш. Вместо него фиксацию проволоки можно выполнить к плитам перекрытия. При монтаже сложной крыши рекомендуют обязательно выполнять армированный железобетонный пояс, который позволит придать зданию дополнительную жёсткость и более равномерно распределить нагрузку от кровли на стены дома.

Для связывания отдельных частей мауэрлата в единую конструкцию используется косой прируб с последующим скреплением гвоздями, винтами или болтами. Для усиления угловых частей конструкции применяются стальные пластины и скобы.

Использование проволоки для крепления бруса

Если для крепления мауэрлата будет использоваться проволока, то об этом необходимо позаботиться ещё на этапе выполнения кладки стен

Если для крепления мауэрлата будет использоваться проволока, то об этом необходимо позаботиться ещё на этапе выполнения кладки стен. Проволоку нужно заложить в кадку стен при выполнении нескольких последних рядов. При этом придерживаются такой последовательности действий:

  1. Во время укладки газобетонных блоков за два или три ряда до окончания кладки стен между элементами закладывается стальная проволока сечением 6 мм, которая состоит из нескольких скрученных между собой более тонких проволок.
  2. При этом в кладку заводится средняя часть крепежа. Его концы должны выступать из стен. Длина этих концов должна быть такой, чтобы проволоку можно было свободно обкрутить вокруг укладываемого бруса.
  3. Количество используемых проволок должно быть равно числу устанавливаемых стропил.

Фиксация при помощи шпилек

Крепление мауэрлата к стене из газобетона шпильками допускается при монтаже лёгких крыш на небольших домах

Крепление мауэрлата к стене из газобетона шпильками допускается при монтаже лёгких крыш на небольших домах. Материалы, используемые для формирования кровельного пирога, должны быть максимально лёгкими и не передавать значительные нагрузки на  остальные конструктивные части здания.

Данная методика как нельзя лучше подходит в том случае, когда обустроить армопояс не получается. В такой ситуации сам брус будет выполнять функции армирующего пояса. Этот способ вызывает довольно спорные отзывы специалистов, но на практике очень хорошо себя зарекомендовал, обеспечивая высокую надёжность и устойчивость крыши.

Для фиксации бруса к газобетону вам понадобятся следующие элементы:

  • шпильки маркировки СРТ-12, называемые «ласточкин хвост»;
  • деревянный брус сечением 20х30 см (размеры этого элемента зависят от толщины наружных стен).

Работы выполняем в таком порядке:

  1. В стенах из газоблока сверлим отверстия с шагом 100-150 см.
  2. В отверстия вставляем шпильки и фиксируем при помощи цементного молочка или безусадочного раствора.
  3. Далее нужно выполнить гидроизоляцию. Для этого на стены укладывается два слоя рубероида. В месте расположения шпилек в материале нужно проткнуть отверстия, чтобы обеспечить его плотное прилегание к стенам. Гидроизоляция защитит деревянный брус от насыщения влагой и последующей гнили, которая может поступать из стен.
  4. С таким же шагом, как устанавливались шпильки, в мауэрлате сверлятся отверстия подходящего под шпильки диаметра.
  5. Затем брус насаживается на шпильки поверх гидроизоляции, устанавливаются шайбы и затягиваются гайками.
  6. После монтажа бруса торцы, в которых стыкуются отдельные фрагменты бруса, стягиваются коваными стальными скобами.
  7. Теперь можно приступать к монтажу стропильной системы.

Если же шпильки будут монтироваться в армопояс, то работу ведём так:

  1. До начала заливки армопояса в него помещаются шпильки с шагом не более 100 см.
  2. Они крепятся с помощью вязальной проволоки к арматурному каркасу пояса. Вместо проволоки для фиксации шпилек можно использовать пластиковые стяжки.
  3. Проверяется точность установки шпилек по горизонтали и вертикали.
  4. В опалубку армопояса заливается бетон.
  5. После его застывания подготовленный брус надевается отверстиями на выступающие концы шпилек и притягивается гайками к поверхности.

Химический анкер

Это изделие ещё называют жидкий дюбель, инжекционная масса или вклеиваемый анкер

Это изделие ещё называют жидкий дюбель, инжекционная масса или вклеиваемый анкер. По сути, это клей с высокими склеивающими характеристиками, который изготавливается на базе синтетической полимерной смолы. Благодаря химическому анкеру удаётся прочно скрепить металлический стержень и основание.

Важно: в отличие от других крепёжных элементов жидкий дюбель не создаёт в материале напряжения распирания, что особенно опасно для хрупкого газобетона на краях стен.

В отличие от механических анкеров, фиксация которых основана на использовании сил трения и распирании дюбеля из полимеров, химический анкер фиксируется за счёт того, что клей проникает в поры газобетона на значительную глубину и прочно закрепляет стержень в стене.

Установка химического анкера выполняется в такой последовательности:

  1. Сначала сверлится отверстие по анкер. Однако его размер должен быть чуть больше, чем для обычного анкерного болта.
  2. При помощи специального ёршика или сжатого воздуха из канала удаляется пыль, мусор и крошки металла.
  3. В подготовленное в стене отверстие заливается специальный химический клеящий состав.
  4. После этого туда вставляется стальной стержень – резьбовая шпилька М 12-14. Также для этих целей можно взять обрезок арматуры подходящего диаметра.
  5. Клеевой состав набирает необходимую прочность за 20 минут при условии, что температура окружающего воздуха составляет примерно 20°С.
  6. После застывания химического состава стержень надёжно фиксируется в стене. Причём прочность крепления намного выше, чем у механического способа.

Преимущества использования жидкого дюбеля:

  • Продолжительность службы такого крепежа составляет более 50 лет.
  • Такой способ фиксации можно использовать на краю стен, не боясь, что она может расколоться.
  • Крепёж обладает достаточно высокой химической стойкостью.
  • Крепление разрешено выполнять на влажном материале, то есть монтаж можно вести даже в дождливую погоду.
  • Работы по установке мауэрлата и обустройству крыши можно выполнять без использования армированного пояса, поскольку химический анкер намного прочнее фиксируется в хрупком материале, чем механический дюбель.
  • Данный метод идеально подходит для работы с газобетоном.
  • Глубина отверстия может быть меньше, чем при установке механического анкера, который необходимо заглублять на 2-3 ряда кладки.

Единственный недостаток данного способа фиксации состоит в том, что со стержнем, прикреплённым на жидкий дюбель, нельзя выполнять сварочные работы, поскольку от нагревания полимерный материал разрушается, снижается прочность фиксации.

Механический анкер (анкерный болт)

Это довольно распространённый способ фиксации бруса к стенам

Это довольно распространённый способ фиксации бруса к стенам. Анкерный болт состоит из следующих частей:

  • внешняя распорная часть;
  • внутренний стержень с резьбой.

Фиксация происходит за счёт того, что в момент накручивания гайки на стержень распорная конструкция деформируется таким образом, что надёжно фиксирует изделие в просверленном в стене отверстии.

Работы по монтажу механического анкера выполняют в таком порядке:

  1. По периметру стен укладывается подготовленный брус.
  2. Далее по всей длине этого изделия просверливаются отверстия для установки анкерных болтов. Шаг отверстий – 1 м. Важно стараться, что места установки анкеров обязательно попадали на углы здания и места соединения двух торцов бруса.
  3. После этого при помощи бура через подготовленные в мауэрлате отверстия в стенах сверлятся дыры на глубину, равную длине анкера. При этом не допускается делать глубину заведения анкера менее 2 или даже 3 рядов кладки.
  4. В отверстие устанавливается анкерный болт. Для этих целей лучше брать изделия длиной не менее 50 см с резьбой М 12 или 14.
  5. После этого надевается шайба и плотно вкручивается гайка. В итоге стальной или пластиковый дюбель разжимается так, что крепко вдавливается в материал и фиксирует болт в стене.

Мауэрлат на газобетон без армопояса. Применение химических анкеров

Автор Сергей Иванченко На чтение 7 мин Просмотров 162 Опубликовано

Содержание

  1. Мауэрлат на газобетон без армопояса. Применение химических анкеров
  2. Армопояс под мауэрлат газобетон. Крепление к газобетону без армопояса
  3. Крыша без мауэрлата. Нужен ли мауэрлат?
  4. Видео крепление мауэрлата к газобетону без армопояса! Часть 2

Мауэрлат на газобетон без армопояса. Применение химических анкеров

Химический анкер представляет собой жидкую инъекционную массу, изготовленную на основе полимерной смолы, которая быстро затвердевает и прочно фиксирует металлические стержни в толще мауэрлата.

Преимуществом этого материала является отсутствие напряжения взрыва, благодаря чему хрупкий газобетон не разрушается. Если механические анкеры фиксируют детали за счет расширения дюбеля, то клеевой состав химического анкера заполняет поры газобетона и удерживает стержень в неподвижном состоянии.

Процесс соединения жидких дюбелей выглядит так:

  1. В газоблоке просверливается углубление для анкера. Размер отверстия должен быть больше, чем у обычного анкерного болта.
  2. Удалите пыль и грязь из отверстия, например, с помощью пылесоса.
  3. Клей заливается в отверстие.
  4. Далее в клей вставляется металлический стержень с резьбой – шпилька М 12-14 или кусок арматуры.
  5. Полная кристаллизация полимерной композиции происходит в течение 1/3 часа при температуре среды выше 20 ℃.
  6. Как только клей застынет, шпилька будет надежно зафиксирована. Примечательно, что такие крепления прочнее механических.

Монтаж мауэрлата для потолка в пенобетонной стене с помощью жидких дюбелей имеет ряд несомненных преимуществ:

  • Фиксация не теряет прочности более 50 лет.
  • Из-за полимерной структуры клея этот способ крепления широко используется на кромках стен, где есть риск поломки газоблока.
  • Химический анкер обладает хорошей химической стойкостью.
  • Даже влажная погода и мокрые поверхности соединяемых элементов не мешают установке этих креплений.
  • Монтаж мауэрлатной кровли на газобетонные блоки можно производить без заливки армопояса, так как надежность фиксации химического анкера намного выше, чем механического.
  • Химический состав анкера идеально сочетается с пористой структурой газоблоков.
  • Для установки жидких анкеров требуются отверстия меньшей глубины, чем в случае механических анкеров; там глубина от 2 до 3 рядов.

Однако проводить сварочные работы на анкерах, установленных этим методом, нельзя – перегрев металлического стержня приведет к нарушениям полимерной структуры материала, из-за чего он потеряет прочность.

Армопояс под мауэрлат газобетон. Крепление к газобетону без армопояса

Пенобетон – чрезвычайно хрупкий материал. Для успешной сборки мауэрлата необходимо изготовить конструкцию из более стойкого материала. Можно использовать бетонные или кирпичные столбы.

Такие кронштейны необходимо крепить к самой стене, также крайне желательно, чтобы анкер проходил через кронштейн и еще пару рядов пеноблоков. Явная привилегия должна быть предоставлена ​​химическому анкеру. Его особенность заключается в том, что он приклеивает шпильку или арматуру на всю глубину отверстия, в то время как длина обычного механического анкера составляет 0,5 – 0,7 мм.

Важно знать, что при использовании химического анкера нельзя ничего приваривать к арматуре, так как в процессе работы химический состав может выгореть и перестать работать.

Толщина стен обязательно должна быть достаточной, чтобы противостоять вторичному воздействию балок. Поэтому, если стена слишком узкая, вышеописанная конструкция может не подойти. В этом случае потребуется установка дополнительных горизонтальных балок, которые будут служить своеобразными «линейками» и предохранять балки от расхождения.

Если сочетать такое решение с современными материалами, то есть возможность не делать армированный пояс на газобетоне. Но, на наш субъективный взгляд, на таком важном элементе при строительстве здания любого назначения лучше не экономить.

Как сделать самому, см

Резюмируя

Итак, можно сделать вывод, что сооружение армированного пояса под мауэрлат является неотъемлемой частью строительства газобетонных и газобетонных домов, но применительно к каменным стенам он служит надежным помощником в укреплении здания.

Наиболее целесообразно крепление мауэрлата к армопоясу с помощью специальных болтов, прикрепленных к металлическому каркасу. Работы с бетоном необходимо проводить без перерыва, однократно. Мауэрлат необходимо закрепить через слой рубероида.

Комментарии: 0

При строительстве домов часто возникает вопрос, как крепить каркас крыши к стенам, чтобы обеспечить не только обвязку стен и повысить их прочность, но и распределить нагрузку по всему периметру стен.

Для этих целей специально создаются армопояса и к ним крепится мауэрлат. Если соединения выполнены из одного материала, то проблем с выполнением армированного пояса и креплением стропила для установки стропил не возникает. Однако для домов из камня и газобетона эту проблему решить не так просто. Для этого создают специальный каркас стены на основе железобетонного каркаса, к которому крепится мауэрлат, изготовленный из деревянных брусьев или металлических швеллеров. При этом учитываются неоднородность и особые механические свойства материалов для достижения максимальной жесткости конструкции. Поэтому используются надежные способы крепления, в зависимости от толщины стены, площади кровли и ветровых нагрузок она должна быть выполнена в виде монолитной конструкции.

Крыша без мауэрлата. Нужен ли мауэрлат?

Я как-то пропустил этот вопрос, когда писал статью о стропилах, и как потом оказалось – зря! Посмотрим что к чему.

В целом мауэрлат имеет два основных назначения.

Первый – снять нагрузку с балок и равномерно распределить ее по стене. А во втором случае передать нагрузку «растяжки» стропил. Это когда строится простая крыша, когда стропила поддерживают друг друга сверху, а нижняя часть подрезает мауэрлат, и нет дополнительных стяжек и затяжек. В общем, это не мой случай. Поэтому я считаю здесь первое назначение мауэрлата.

Масса на крыше огромная! Необходимо учесть все: лаги перекрытия, всю стропильную систему, крышу, утеплитель, обрешетку, саму крышу, массу мусора, который будет храниться на чердаке, снег на этой крыше. В целом работает прилично, и все это точечно давит на мой газосиликат, пытаясь его пройти и разрушить.

Когда я начал строить крышу, я примерно разобрался, что к чему.

Потом:

  • 8 деревянных кубов (масса сухой сосны 650-700 кг) – 5600 кг;
  • около 70 листов OSB (около 16 кг каждый) – 1120 кг;
  • мягкая кровля 210 кв.м (вес одного квадрата крыши 8,5 кг) – 1615 кг;
  • утеплитель 22 куба (по 37 кг) – 814 кг
  • снеговая нагрузка по СНиП 2. 01.07-85 – 31860 кг

Тут, думаю, надо немного разобраться. Ищем СНиП любым поисковиком. Ссылку привожу не потому, что она вредная, а потому, что сегодня ссылка СНиП, а завтра неизвестно какая. В п. 5.2 СНиП сказано: расчетное значение веса снежного покрова Сг на 1 м2 горизонтальной поверхности земли следует принимать по снежному району РФ. Это не площадь крыши, а площадь горизонтальной поверхности крыши. Другими словами, это площадь земли, покрытая крышей. Например, если вы покроете 100 м2 площади крышей

и сделать двускатную крышу под углом 60 градусов, то площадь крыши увеличится ровно в 2 раза, а площадь горизонтальной поверхности земли под этой крышей останется равной если бы это было 100 кв.

И на эту крышу выпадет снег примерно на 100 квадратов земли. Кажется, это было исправлено.

Размеры моего дома 12х13,5, крыша выступает на 30 см с каждой стороны. Горизонтальная поверхность 12,6х14,1=177м2. На карте №1 (Районирование территории РФ по расчетному значению веса снежного покрова земли) ищем свой населенный пункт, выясняем снежный район,

положить на стол.

Число в скобках, в моем случае 180, будет обозначать нагрузку на 1 м2. Умножаем 177х180, получаем почти 32 тонны. Если добавить все (и снег, и крышу), получится внушительная махина – 41 тонна веса! Мои бедные блоки…

Смотрим на картинку и считаем точки, где находится луч на блоке. Я насчитал 126 баллов.

Наш блок имеет ширину 20 см, ширина бруса 5 см, умножаем одно на другое, получаем площадь костной точки 100 см2. Делим 41 000 кг на количество точек, получаем 325 кг давления в каждой точке, или 3,25 кг на см2.

Узнаем прочность материала на сжатие. В моем случае, по заявлению производителя, разрушение происходит при нагрузке 27 кг/см2, что, как видите, намного больше, чем 3,25. Поэтому я решил, что мауэрлат мне не нужен.

Источник: https://otoplen-dom.ru/novosti/kak-krepit-mauerlat-k-gazobetonu-osobennosti-krepleniya-mauerlata-k-gazobetonu-bez
