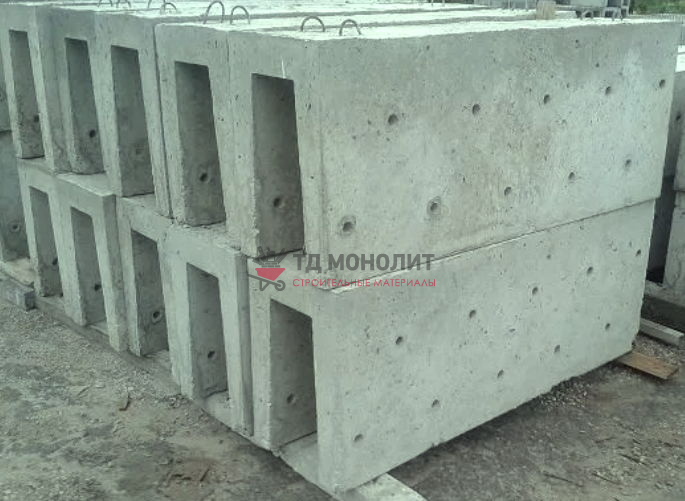

Лоток железобетонный – водоотводный канал

Сборные водоотводные железобетонные лотки – это комплекты желобов из бетона марки B45 с решеткой из высокопрочного чугуна марки ВЧ50, предназначенные для построения поверхностного дренажа в местах с высокими механическими нагрузками. Такие конструкции мы часто встречаем на площадках АЗС, территориях логистических центров, железнодорожных вокзалах, морских портах, аэродромах, то есть там, где требуются системы водоотведения с высокой несущей способностью…

Производство лотков

Лотки железобетонные для тяжелых нагрузок изготавливаются методом вибропрессования с применением в составе бетона специальных фиброволокон, что делает основу очень прочной при точных параметрах геометрии, с качеством рабочей поверхности — A7. Производство лотков из долговечного бетона возможно благодаря новейшим технологиям, а также уникальным инженерным разработкам, адаптированных под суровые климатические условия.

Характеристики бетона

Лотки железобетонные водоотводные производятся по ГОСТ 10180. Настоящий стандарт распространяется на бетоны всех видов, которые применяются в различных областях дорожного строительства. Так же как и ГОСТ 25192 устанавливает технологию определения предела прочности бетонов на сжатие, растяжение при раскалывании и при изгибе, на осевое растяжение путем разрушающих кратковременных статических испытаний. Представленная серия выполнена по нормативным документам СТО 57388863-001-2017 «Лотки водосточные канальные для систем поверхностного водоотвода и инженерных коммуникаций…», ГОСТ 32955-2014 «Межгосударственный стандарт. Дороги автомобильные общего пользования, лотки дорожные водоотводные», СТО 25199238-2019 «Лотки водоотводные бетонные и доборные элементы к ним»

Наименование показателя	Результаты испытаний	По нормативному документу
Класс по прочности на сжатие	B45	не менее B30
Класс по прочности на растяжение при изгибе	Bbtb 4,4	не менее Bbtb 4,0
Водопоглощение бетона , %, по массе	1. 3	не более 5.0
Марка бетона по морозостойкости, циклов	F300	F200
Отпускная прочность бетона , %	90,0	не менее 90,0
Марка бетона по водонепроницаемости	W10	не менее W6
Категория лицевой поверхности	А7	А5

В сопроводительных документах (в паспорте на изделие) будет стоять отметка с рекомндацией: «… прочность бетона (при хранении изделий в нормальных условиях по ГОСТ 10180) достигнет требуемого значения прочности соответствующей проектной марке в возросте 28 суток со дня изготовления.»

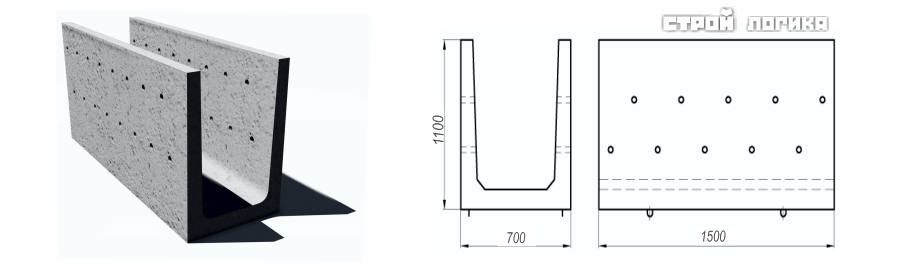

Типы и размеры лотков

Серия железобетонных водоотводных лотков для средних и тяжелых нагрузок насчитывает восемь основных типоразмеров отличающихся по ширине гидравлического сечения (DN) и габаритной высоте (H). Для продолжительных и непростых участков дренажа, желоба могут быть выполнены с переменным сечением (с уклоном 0,5% на метр погонный). Так же в каждой линейке типоразмеров представлена обойма для линейного водоотвода каскадного принципа монтажа. Таким образом, зная предел несущей способности лотка – Е600, остается уточнить его размеры:

Отличительные особенности некоторых типов железобетонных лотков сразу бросаются в глаза – это толщина бортов канала. Мощное основание и брутальные стенки внушают убедительность в заявленных показателях прочности. Размеры несколько завышены относительно аналогичных классических систем, что непременно сказалось на весе изделия, но при этом не нужно забывать о возможности расхода меньшего объема бетона при омоноличивании линии водоотвода.

Серия DN300, 400 и 500 имеет весьма оригинальный конструктив, вовсе не бесполезный. В низу, в секторе основания, расположен выступ, так называем заклад, благодаря которому исключены возможные продольные смещения в момент установки тяжелых лотков в канаве и последующей эксплуатации дренажа. Конечно, канал оснащен легкодоступным защитным пазом для герметизации стыков в линию.

Железобетонный лоток с решеткой

Данный раздел, пожалуй, самый интересный, так как мы позиционируем его как проект сборных конструкций «железобетонный лоток+решетка». Рассмотрим варианты комплектации и отличительные особенности некотрых моделей, чтобы понять почему эти системы востребованы в гражданском и промышленном строительстве.

Для комплектов железобетонных лотков с решеткой в борта желоба, в верхней его части, запрессовываются усиливающие стальные оцинкованные насадаки (уголки), которые работают в качестве буфера между стенкой лотка и чугунной решеткой. Насадки толщиной 4 мм выпонены по средствам горячего цинкования, толщиной защитного покрытия 80 мкм, поэтому, соответственно, защещены от коррозии. В насадках проделаны посадочные места для надежного крепления решетки болтами и гайками М12 к телу лотка по периметру, — удобно снимать настил в случае профилактичекой чистки каналов, благодоря беспрепятственному доступу к самой резьбе.

Визуальный ряд чугунных решеток в серии водопропускых железобетонных лотков тоже имеет свои отличительные особенности. Для каналов сечением DN100, 110, 150 и 160 мм разработана модель решетки с необычным, но перспективным дизайнерским решением – волнообразная структура водопоглощающих щелей. Решетка типа «волна» способна разнообразить привычную змейку линейного водоотвода не в ущерб главным задачам.

Разбор по доступным классам нагрузки

Лоток водоотводной железобетонный с решеткой в каждой серии по ширине гидравлического сечения может быть укомплестован чугунным настилом необходимого класса нагрузки. Здесь нужно знать переменное значение характеристик решетки или то, что в итоге вся сборная конструкция будет соотсветствовать именно ключевому значению класса решетки. То есть, если лоток определен классом нагрузки E600, а решетка установленная на него имеет класс D400, то и производить расчеты динамических воздействий нужно отталкиваясь от значения D400. Классы обоснованы Европейским Стандартом EN1433, действующим на территории РФ.

Купить лоток железобетонный водоотводный

Качественный водоотвод, необычный и привлекательный в архитектурной концепции дизайн, безопастность для пешеходов и автотрансорта, в современном строительстве уже не являются редким случаем. В городах нашей страны появляется всё больше объектов с хорошей и продуктивной ливненвкой, оснащенной высокотехнологичными водопропускными инженерными коммуникациями. Предложенный вариант канала — сборный железобетонный водоотводный лоток с решеткой можно купить для нестандартных или проблемных участков дорог с малой и большой площадью водосбора, где предполагаются высокие или тяжелые механические нагрузки. Цена за комплект поставки формируется на основании общего счета или заявки, и она выгодно отличает данные типоразмеры в вопросе подбора материала на рынке предложений.

Дополнительно, к данным системам поставляется пескоуловитель и секционный дождеприемник, «родного» сечения для отвода воды через канализационные трубы, с нужной глубиной заложения в точке сброса. Переходники и торцевые заглушки, так же используются в освоении корректных состыковок всех перечисленных элементов.

Продукция уже давно знакома и пользуется стабильным спросом. Вы можете вспомнить её присутствие на таких объектах как: Аэропорт «Шереметьево» и «Домодедово» — Москва; Музей-заповедник «Петергоф» — Санкт-Петербург; Мечеть «Кул-Шариф» — Казань; «Тульский Кремль» — Тула (собственно, родина лотков) и др. ..

ЖЕЛЕЗОБЕТОННЫЕ ЛОТКИ, жби в Тюмени

АССОРТИМЕНТ ВЫПУСКАЕМЫХ ЛОТКОВ

ПЕРЕЧИСЛЕНИЕ В ПОРЯДКЕ ВОЗРАСТАНИЯ ШИРИНЫ ПРОХОДНОГО РАЗМЕРА ( B )

МЫ САМИ ИЗГОТАВЛИВАЕМ МЕТАЛЛОФОРМЫ. МОЖЕМ ОТЛИТЬ ЛОТКИ ЛЮБОГО РАЗМЕРА.

Лотки, лотки угловые, лотки с отверстием для серии Серия

3.006.1-2.87

Купить ЖБИ данного типа может понадобиться для строительства самых различных сооружений — тоннелей и каналов, дорожного водоотвода, теплотрассы, дренажной системы. Кроме того, изделия применяют в строительстве жилых домов, автомобильных парковок. Изделия небольших размеров служат для устройства сточных канав и водоотвода от тротуаров и улиц города. К тому же применение данных ЖБИ существенно облегчает прокладку подземного кабеля и теплого канала для трубопровода.

Активное производство таких изделий из железобетона началось в 60-е годы XX века. Удобные и универсальные они заменили монолитные и кирпичные каналы, неукрепленные водоотводы и канавы, вырытые в земле.

Приобрести продукцию из железобетона вы сможете в компании ООО «Комплект-Центр ЖБИ». Мы предлагаем вашему вниманию широкий выбор изделий — блоки фундаментные, кольца бетонные, плиты перекрытия, железобетонные лотки, днища, опорные подушки, балки и многое другое. Приобрести необходимую партию товара будь то лестничные марши или фундамент ленточный вы сможете, не опасаясь за качество продукции. При этом мы предлагаем весьма доступную стоимость ЖБИ.

По своей сути железобетонные лотки в Тюмени являются армированными бетонными скобками, изготавливаемыми из тяжелых марок бетона методом вибролитья или вибропрессования, благодаря чему удается обеспечить максимальный период службы изделий.

Универсальность изделиям дарит легкость монтажа, а также прекрасные свойства самого материала. Плотный тяжелый бетон позволяет эксплуатировать изделия в любых климатических условиях. Изделия, отличающиеся наибольшей прочностью, применяются в местах с повышенными нагрузками, например, в аэропортах или на индустриальных объектах.

Компания ООО «Комплект-Центр ЖБИ» — это высокое качество и привлекательные цены на ЖБИ. Плиты перекрытия, панели стеновые, железобетонные лотки в Тюмени найти не проблема, главное выбрать надежного поставщика, такого как ООО «Комплект-Центр ЖБИ».

Объем

. устройство, размеры и цена

Лотки бетонные применяются для отвода воды в системах водоотведения и ливневой канализации. Правильное их расположение позволяет избавиться от лишней влаги на улицах и избежать появления луж, заболачивания территории, разрушения зданий и дорожных покрытий.

Содержание

1. Конструкция и виды бетонных лотков
2. Классификация по назначению
3. Размеры и объем
4. Маркировка изделия
5. Особенности изготовления и материалы
6. Плюсы и минусы железобетонных изделий
7. Особенности монтажа

Конструкция и виды бетонных лотков

Разновидности бетонных лотков

Лотки довольно просты. Они производятся в виде желобов прямоугольной или округлой формы. Конструкции изготавливаются со сливной решеткой или без нее (чаще чугунной, но иногда стальной или даже пластиковой). В отличие от открытых изделий имеют пазы или другие системы крепления решетчатого элемента.

Другой тип — щелевые лотки — их верхняя сторона имеет прорези, служащие решеткой.

Существуют виды бетонных лотков, которые изготавливаются с дополнительной системой вертикального водоотвода или с уклонами внутрь — до 0,5 см.

Изготовители руководствуются требованиями ГОСТ 21509-85. В соответствии с ним изделия различаются по типу, классу нагрузки, размеру и форме. Дополнительно указаны правила транспортировки, изготовления и монтажа.

Отмостка и водоотвод позволяют лоткам защищать здания от сточных вод. Чем выше пропускная способность продукции, тем дольше срок службы дорожных и тротуарных покрытий.

Классификация по назначению

Область применения лотков предполагает обустройство ливневой канализации вблизи жилых домов или промышленных объектов. При выборе важно учитывать степень нагрузки на систему. Ошибки, допущенные в расчетах, могут привести к тому, что водосточные конструкции не справятся с внешним давлением и не выйдут из строя.

По классу нагрузки, которую выдерживают ЖБИ, лотки подразделяются на:

Для небольших грузов (до 12,5 тонн) часто выбирают пластиковые лотки, которые легче монтировать. Железобетонные изделия также делятся на две серии – стандартные и усиленные. Первые выдерживают нагрузку до 25 тонн и устанавливаются на дорогах с узкими (до полуметра) обочинами. Усиленные способны выдерживать до 90 тонн и используются в аэропортах, промзонах, на стоянках большегрузного транспорта.

Классификация лотков по назначению:

• Водопропускные трубы. Подходит для гравитационного дренажа.
• Ливневая вода. Нужен для сбора и отвода дождевой и талой воды.
• Дренаж. Применяются в дренажных системах возле фундаментов, подвалов и подвалов.
• Край. Устанавливаются на автомагистралях и транспортных развязках, где обочина соединяется с проезжей частью.
• Канализационные. Сточные воды отводятся в канализационную систему.
• Телескопический. Используется для устройства каналов при строительстве тоннелей, мостов.

Краевой телескопический дренаж

Последние также устанавливаются на участках с большим уклоном. Обычно они изготавливаются из тяжелого бетона и иногда армируются стальными стержнями.

Размеры и объем

Бетонные душевые поддоны производятся более чем в 150 типоразмерах. Обычно они имеют длину один метр. Их ширина может быть от 14 до 400 см, а высота от 6 до 168 см. Но по техническим условиям производители могут изменять размеры в зависимости от назначения желоба.

Объем стандартных лотков варьируется от 0,07 до 0,3 куб.м.

Пропускная способность изделия определяется его габаритами и зависит от нормативного значения количества осадков.

Маркировка изделия

Стандартные лотки маркируются буквой «L» и двумя цифрами. На одном из них указан порядковый номер (до 38), на втором — показатели максимальной нагрузки в кН/м. Но сейчас на рынке есть зарубежная продукция, сделанная по стандартам других стран. Они могут быть обозначены по-разному:

• DN — это значение, указывающее ширину внутренней части лотка (в мм). Если цифры два через дробь, то вторая показывает глубину желоба.
• L — длина сечения. Он может быть от полуметра до трех метров, но стандартный вариант – метр. Изредка встречаются и очень длинные лотки — до шести метров.
• B — ширина изделия снаружи. Зависит от внутреннего значения и толщины стенки. Показатель может достигать 190 см.
• H — высота стенок лотка. Максимум — 150 см.

Вес указан в зависимости от того, какая метрическая система используется в стране производителя.

Особенности изготовления и материалы

Характеристики материалов

При создании изделий из бетона используются два метода. Это вибролитье или вибропрессование. В первом случае бетон уплотняется в процессе заливки формы за счет воздействия вибрации. Во втором детали уплотняются специальным прессом. Такие изделия прочнее, так как под давлением пресса устраняются возможные каверны и пузырьки воздуха в толще бетона. Это исключает риск внутренних расколов.

Для повышения устойчивости к нагрузкам в бетонную смесь добавляют специальные пластификаторы и добавки. Добавки, вытягивающие воздух и не боящиеся сульфатов, делают поддоны устойчивыми к перепадам температур и негативному воздействию влаги.

Лотки железобетонные армируются стальной арматурой и создаются из цемента марки не ниже М500. Изделия прочные, устойчивые к нагрузкам, но очень тяжелые. Их вес может достигать до 2,5 тонн. Однако такие лотки необходимы в местах с интенсивным движением большегрузного транспорта.

Вместо стали теперь используется стеклопластиковая арматура или полипропиленовое волокно. Они обеспечивают необходимую прочность, повышают антикоррозионные свойства. Такое изделие весит меньше железобетонных изделий, но и стоит дешевле. Волокнистость также уменьшает усадочную деформацию и увеличивает устойчивость к изгибающим нагрузкам.

Несмотря на достаточно высокую стоимость, изделия из полимербетона пользуются спросом. Для них характерен смешанный состав бетонного раствора и расплавленного пластика. Такие водостоки долговечны, прочны и износостойки, не боятся воздействия агрессивных сред.

Самыми простыми являются небольшие тротуарные лотки (отливы). Создаются они из простого песчано-бетонного раствора низких марок, без армирования и фибры. Весят такие изделия немного – до 3 кг, но служат они недолго.

Плюсы и минусы железобетонных изделий

Из-за большого веса лоток не сдвинется при пучинистой почве

К основным достоинствам железобетонных ЛВК относятся:

• морозостойкость;
• прочность;
• устойчивость к значительным нагрузкам и скачкам температуры;
• антикоррозионные свойства;
• безопасность для здоровья человека и окружающей среды;
• влагостойкость;
• бюджетная цена.

Способность противостоять коррозии и другим внешним воздействиям увеличивает срок службы до нескольких десятков лет. Изделия не боятся перепадов температуры, что позволяет устанавливать их в регионах с любым климатом – на крайнем севере и жарком юге.

Дренажные изделия не требуют особого ухода – достаточно периодически очищать от скопившихся листьев и веток. Изделия изготавливаются с гладкой поверхностью, что способствует свободному прохождению мусора. Их можно устанавливать на слабых грунтах с высокими подземными источниками.

Недостатком является значительный вес изделия. Увеличивает стоимость транспортировки. Также в связи с тяжестью желобов при монтаже планируется аренда спецтехники. Из-за этого показателя особенно сложно монтировать цепь желоба на подвижном грунте. Однако большая масса для гидродренажных сооружений имеет и преимущество: даже плохо закрепленный лоток никогда не смоется со своего места струей воды.

Стоимость зависит от размера, технических параметров и прочности. Цены на открытые бетонные водоотводные лотки начинаются от 200 рублей, изделия с чугунной решеткой дороже – от 900 рублей. Для сравнения, полимербетонные лотки не найти дешевле, чем за 1200 рублей. Изделие со стальной арматурой будет стоить от 3500 рублей.

Особенности монтажа

Схема установки водоотводных лотков

Монтаж желобов практически одинаков как для частного, так и для промышленного строительства. Установка начинается с подготовки необходимых документов и подбора подходящей продукции.

Сам процесс включает следующие этапы:

1. В соответствии с проектом выполняется разметка всех водосточных элементов.
2. Выкапывается ров по разметке. Объем должен превышать габариты конструкции, которая будет в нем размещена. Землю в траншее тщательно утрамбовывают, чтобы почва стала плотной. Расположение желоба должно быть на 0,5 см ниже поверхности.
3. На дно траншеи укладывается подушка из песка и гравия и хорошо утрамбовывается.
4. Сами желоба устанавливаются на подготовленное основание с учетом уклона для слива. Для надежной фиксации изделий друг к другу используйте систему «шип-паз», если она предусмотрена, или просто скрепите их метизами. Стыки обрабатываются специальным герметиком. Если нет, можно использовать акриловые составы или битум.

После завершения монтажа дренажной системы пустоты по бокам засыпают землей и благоустраивают территорию. Решетки устанавливаются после завершения всех работ.

Установка дренажной системы может осуществляться на существующую поверхность или на новую. Чтобы предотвратить засорение дренажной системы, рекомендуется очищать ее каждые две недели.

Желоба бетонные применяются не только для дренажа, но и для прокладки электрических кабелей, оборудования для теплотрасс. Однако популярность изделиям принесло использование в ливневой канализации.

железобетон с решеткой и полимерным дренажем бетон

Бетонные конструкции и изделия широко применяются при строительстве различных зданий и благоустройстве территории. Материал имеет множество преимуществ, благодаря которым внешние устройства, работающие в непосредственном контакте с водой, также предпочитают изготавливать из этого сырья. К таким изделиям относятся водоотводные лотки.

Конструктивные особенности

Жилые здания и сооружения общего назначения для эффективного функционирования требуют определенной связи, как внутренней, так и внешней, которая решает вопросы благоустройства территории под воздействием факторов внешней среды. Одной из таких задач является отвод дождевой или талой воды, доставляющей массу неудобств людям, а также различного рода оборудованию и сооружениям. Скопившуюся влагу необходимо своевременно отводить в канализацию или в места, где она не будет служить препятствием и не сможет повредить строения и предметы.

Для таких целей широко применяются специальные системы отвода воды, благодаря которым лишняя вода попадает в водосточные трубы. Основным элементом конструкции является водоотводный лоток, который чаще всего делают из бетона. Дополнительно комплектуется различными крышками и сетками. Такие дополнительные элементы обеспечивают защиту от загрязнения мусором и листвой.

Лотки могут быть с сеткой из разного сырья. Выбор приемлемого материала производится исходя из области эксплуатации водозабора и степени механической нагрузки. Монтаж решеток осуществляется с помощью специальных шурупов, так как в некоторых случаях требуется периодическая очистка изделий. Лоток представляет собой продолговатую емкость квадратной, прямоугольной или округлой формы.

Для изготовления конструкций применяют различные марки фибробетона. Лотки водоотводные всех типов изготавливаются по ГОСТу. Специфика приготовления рабочего раствора заключается во введении в смесь мелких полипропиленовых волокон, благодаря чему удается минимизировать усадку изделия и повысить устойчивость к деформации. Кроме волокон в раствор иногда добавляют металлическое волокно.

Некоторые производители предлагают ЖБИ, для изготовления которых используется цемент М500. В этом случае лотки укрепляются арматурой.

Назначение

Как правило, сфера использования продукции связана со строительством ливневой канализации вблизи жилых домов или промышленных объектов. Каждый тип лотков наделен определенными характеристиками, исходя из которых определяется степень нагрузки на него. В результате ошибок в расчетах возможны ситуации, когда изделие просто не справляется с нагрузками и ломается. Чтобы исключить возникновение подобных ситуаций, необходимо внимательно подойти к выбору лотков для дренажа.

В комплектации с отмосткой и водостоком лотки обеспечивают надежную защиту зданий от нечистот; грузоподъемность изделий позволяет увеличить срок эксплуатации дорог, тротуаров и других поверхностей.

Можно выделить следующие основные области эксплуатации бетонных канализационных лотков:

• улицы и пешеходные тротуары, которые покрыты асфальтом или тротуарной плиткой;
• различные виды площадок из бетона, например, спортивного назначения, в районах аэродромов, военных объектов, автостоянок или автозаправочных станций, морских станций;
• лотки размещают в больших общественных помещениях или в помещениях, расположенных на предприятиях, например, в магазинах внутреннего назначения;
• вблизи различных объектов инфраструктуры города;
• Кроме того, ВБЛ применяют для прокладки кабелей и систем обогрева.

Преимущества и недостатки

Лотки водоотводные из бетона имеют ряд положительных особенностей, а именно:

• свойства сырья противостоять коррозии, положительно сказываются на сроке эксплуатации изделий, который оценивается в несколько десятков лет; Дорожные желоба
• обладают высоким уровнем устойчивости к отрицательным температурам, а также к резким колебаниям показаний термометра. Эта особенность позволяет эксплуатировать изделия абсолютно в любых условиях и в любой климатической зоне;
• конструкция из бетона, имеющая дополнительное армирование металлом, обеспечивающее прочность изделия;
• несмотря на небольшой размер конструкции с решеткой имеют внушительный вес, что обеспечивает устойчивость изделия даже в случае осадков, превышающих норму, что приведет к подъему уровня сточных вод в системе;
• материал абсолютно безопасен для здоровья человека и не наносит вред окружающей среде, так как содержит только натуральные компоненты; 9Водоотводные лотки 0008
• просты в установке, кроме того, они имеют простую конфигурацию, поэтому практичны в использовании. Изделия не нуждаются в особом уходе; достаточно регулярно очищать дренажную решетку от скопившегося мусора;
• все виды бетонных конструкций имеют доступную цену.

Как и любая строительная конструкция, водоотводные лотки имеют недостатки. К минусам изделий некоторые специалисты относят большую массу, что иногда затрудняет транспортировку изделий к месту установки.

Однако современные возможности доставки товаров и продукции различного назначения легко справляются с этой задачей.

Виды

С учетом способа производства дренажных бетонных лотков, Их делят на две группы такие как:

• Изделия, процесс производства которых осуществляется методом вибролитья. Этот метод предполагает уплотнение сырья вибрацией;
• Изделия, изготовленные методом вибропрессования. Этот вариант предусматривает уплотнение с помощью специального пресса. Корыта, выпущенные по данной технологии, не имеют внутри пузырьков воздуха, что исключает риск образования внутренних трещин материала.

Кроме того, существует следующая классификация изделий:

• ВБЛ дренажные — основное назначение которых сбор и отвод грунтовых вод;
• Канализационные сооружения — С помощью таких изделий осуществляется водоотведение;
• Люки придорожные — комплект таких изделий для устройства желобов вдоль проезжей части и дорог;
• Ливневые ВБЛ — применяются для отвода воды с участка.

Лотки водоотводные представляют собой железобетонные или полимербетонные изделия открытого сечения. С учетом формы такие конструкции могут быть следующими:

• в виде трапеции;
• П-образная в виде прямоугольника в сечении;
• П-образный в виде полукруга в поперечном сечении.

По конструктивному признаку изделия можно разделить на такие виды, как:

• швеллеры обычные;
• изделия, имеющие слив вертикального типа.

Комплектация водоотводных лотков бетонных позволяет различать следующие виды изделий:

• конструкции с чугунными решетками, которые в отдельных случаях могут иметь оцинкованную основу;
• Лотки со стальными решетками. Для таких изделий используется нержавеющая сталь;
• VBL с пластиковыми решетками. В качестве сырья используются только высокопрочные виды сырья.

Исходя из вида решеток для самих лотков различают лотки с щелевой чугунной решеткой или изделия с решетками ячеистого типа. Первый вариант рекомендуется для установки в местах, где исключены большие нагрузки на конструкцию. Лотки для водоотведения бывают с внутренним уклоном, обеспечивающим слив воды или без него. Кроме того, существует еще одна классификация продукции.

• Продукты-приманки являются наиболее востребованными продуктами для водоотведения. Применяются для установки на автомагистралях и транспортных развязках, где бордюр совмещен с проезжей частью. Особенностью их расположения является установка на одном уровне с магистралью. Укладываются такие конструкции только вручную, а также предполагают определенный подготовительный процесс перед монтажом. Технология предварительной подготовки включает в себя обустройство места для монтажа лотка с укладкой теплоизоляционного материала, после чего осуществляется монтаж самого лотка.
• Телескопический VBL. Отличительной особенностью такой продукции является вид сырья, используемого для производства. В таких случаях в работе используются прочные и тяжелые виды бетонных составов, которые отличаются устойчивостью к температурным колебаниям. Кроме того, при изготовлении изделий в состав сердечника дополнительно включают арматуру, играющую роль каркаса. Металл проходит специальную обработку, исключающую риск появления ржавчины и коррозии. Областью применения телескопических водоотводных лотков являются работы по строительству тоннелей и мостов. Иногда их применяют в частном строительстве для обустройства линейного водоотвода.

Размеры и объемы продукции могут быть разными. Стандартная длина лотков 1 метр, но исходя из ширины и веса это значение может быть большим. Ширина конструкций варьируется от 0,14 до 4 м, при высоте от 0,06 до 1,68 м. Что касается объема лотков, то стоит выделить конструкции со значением этого параметра в пределах от 0,07 до 0,3 м³.

Существуют также малогабаритные лотки, которые используются для неглубокого монтажа. Их установка может производиться своими руками.

Лотковые элементы водоотвода изготавливаются в соответствии с европейскими стандартами, которые присваивают изделиям определенную маркировку с учетом типа конструкции, максимальной нагрузки на изделие и условий эксплуатации. Исходя из максимальной массы груза, действующего на лоток, различают следующие виды изделий:

• класс А15 — рассчитаны на наибольшую массу 1,5 т;
• класс В125 — где установлено максимальное значение 12,5 тонны;
• класс S250 — в этой группе максимальный вес 25 тонн;
• класс D400 – в этом случае наибольшей нагрузкой считается 40 тонн;
• E600 и F900 — назначены максимальные значения нагрузки 60 и 90 тонн.

Последняя версия включает такие две группы изделий, как:

• стандартные лотки, используемые для монтажа на пешеходных дорожках и магистралях;
• усиленные конструкции, которые можно использовать на высоконагруженных покрытиях, например, на аэродромах или в промышленных цехах.

Этапы монтажа

Прежде чем приступить к монтажу водоотводных бетонных лотков, необходимо подготовить соответствующую документацию, в которой будут содержаться сведения о расположении дренажных систем, а также сведения об их конфигурации. Работы по устройству каналов для дренажа включают следующие этапы:

• Сначала выполняется подготовка траншеи. Его размер должен превышать габариты конструкции, которая будет в нем размещена. Грунт в углублении следует тщательно утрамбовать, чтобы почва приобрела хорошую плотность;
• далее в траншею засыпается песок;
• бетонная подушка формируется поверх слоя песка. Она оседает для того, чтобы играть роль опоры для водоотводного лотка;
• С помощью специального грузоподъемного оборудования конструкция опускается в траншею.
