Высота ступенек по госту

Лестница – важная деталь любого дома. Ключевым ее элементом является ступенька. От того, какой размер вы выберете, будет зависеть не только внешний вид конструкции, но и удобство ее использования. Давайте подробно разберемся в том, какая высота и ширина ступени считаются оптимальными, и как их правильно рассчитать.

Размер ступеней по ГОСТу и СНИПу

Размер, согласно ГОСТу и СНИПу, определяется, исходя из следующих параметров:

  • общий угол наклона лестницы;
  • высота ступени;
  • ширина лестничного марша.

Существуют стандарты ступеней

При этом используются следующие нормативные документы:

  1. ГОСТ 8717.1-84 – устанавливает необходимые нормы для размеров различных элементов лестниц.
  2. ГОСТ 23120-78 – определяет требования, предъявляемые к конструкциям, относящимся к маршевым трапам.

Исходя из их содержания, можно выделить следующие габариты, соответствующие общепринятым нормам:

  • высота ступени, согласно ГОСТу, должна составлять не менее 12 и не более 25 сантиметров;
  • минимальная ширина должна варьироваться в пределах 70-80 сантиметров;
  • оптимальной считается конструкция, ширина которой составляет 1 метр;
  • ширина ступени лестницы, согласно норме, должна составлять 27-30 сантиметров. Это необходимо для того, чтобы человек мог опереться на конструкцию всей подошвой, и она не свисала с края.

Обратите внимание! В некоторых случаях, например, при проектировании лестницы на чердак допускается возведение конструкций шириной 60 сантиметров.

В данном видео вы узнаете, какая должна быть высота ступени:

Согласно СНИП, можно выделить следующие показатели:

  1. Высота стандартной ступени лестницы должна составлять не более 15 сантиметров.
  2. Погрешность, допускаемая в размерах ступеней одного лестничного марша, не должна превышать 5 миллиметров.
  3. Их число не должно быть меньше 3 и не больше 18.
  4. Желательно, чтобы количество определялось нечетным числом. Это позволит начинать движение по лестнице и заканчивать его с одной ноги, что очень удобно.
  5. Наклон лестницы считается комфортным, если его значения лежат в интервале от 35 до 40 градусов.
  6. Ширина ступеньки – не менее 30 сантиметров.

Подробнее о нормах СНИП можно узнать из документов:

  • № 2. 08.02/89 – правила постройки общественных зданий;
  • № 2.08.01/89 – правила постройки жилых помещений.

Некоторые значения могут изменяться в большую или меньшую сторону, в зависимости от того, где будет располагаться конструкция.

Оптимальный и удобный размер ступеней лестницы в доме

Итак, мы разобрались с шириной и высотой ступени, которые считаются оптимальными, согласно СНИПу и ГОСТу. Теперь давайте попытаемся разобраться, как получить наиболее оптимальный и удобный размер конструкции.

Сразу хочется отметить тот факт, что расчет ступеней и общего размера лестницы зачастую зависит от способа ее применения и габаритов помещения. Проектирование чердачных и подвальных конструкций может отличаться от межкомнатных. Исходя из этого, можно сделать вывод, что проектирование по ГОСТу не всегда может оказаться верным решением.

Существует ряд правил, придерживаясь которых, вы сможете определить оптимальный и удобный размер лестницы и ее элементов:

  1. Угол подъема не должен превышать отметку в 40 градусов.
  2. Проектируйте глубину проступи таким образом, чтобы нога самого большого члена вашей семьи опиралась на поверхность подступенка всей подошвой. Это значительно повысит безопасность подъема.
  3. Старайтесь рассчитать размер ступеней таким образом, чтобы их количество было равно 15. Такая лестница будет максимально удобной для подъема.

Отдельно хочется отметить тот факт, что угол наклона может значительно изменить размер конструкции для того, чтобы она оставалась комфортной и безопасной. Так, например:

  • при угле наклона в 30° ширину проступи необходимо делать равной 30 см, а ее высоту – 15 см;
  • если угол доходит до отметки в 40°, необходимо скорректировать размеры. Ширина станет равна 25 сантиметрам, а высота корректируется до отметки в 20 сантиметров.

Это необходимо для того, чтобы увеличить безопасность спуска и подъема. При строительстве крутых лестниц не забудьте построить удобные и надежные перила.

Способы расчета ступеней лестничного марша

Для того чтобы рассчитать количество ступеней лестничного марша, можно воспользоваться одним из следующих способов:

  • использовать графический метод;
  • разделить расстояние между этажами на желаемую высоту проступи;
  • воспользоваться специальным калькулятором на нашем сайте.

Существует несколько способов расчёта ступеней Использование графического метода позволит вам получить необходимые параметры конструкции, беря за основу угол ее наклона и количество ступеней. Для реализации этого метода необходимо придерживаться следующего алгоритма:

  1. Чертим ось координат.
  2. Одну ось разбиваем на отрезки, равные длине шага, а вторую – на отрезки, равные его высоте.
  3. Соединяем синими линиями получившуюся разбивку.
  4. Фиолетовой линией обозначаем угол наклона.
  5. На пересечении чертим пунктиром две линии, которые будут параллельны нашим осям.
  6. Таким образом, у нас получается готовый контур, который, для удобства, можно обвести красным цветом.
  7. При необходимости можно внести корректировки в размер конструкции, с учетом поправок на масштаб.

При разделении расстояния между этажами на высоту проступи у нас возникнет проблема, связанная с тем, что полученное число может оказаться дробным. Устранить ее удастся следующими способами:

  1. Сделать нижнюю ступеньку нестандартной по высоте, изменив ее на необходимую величину. Ее размер будет равен произведению полученного остатка на исходную высоту.
  2. Равномерно распределить полученный остаток на все ступени. Для этого нам нужно умножить полученный остаток на число ступеней. Полученное значение добавляется к целому числу. Таким образом, мы получим минимальное изменение в размерах.

Использование калькулятора для расчета количества ступеней – самый простой способ получить нужную информацию. Этот инструмент позволяет рассчитывать количество ступеней для разных конфигураций лестниц, с учетом различных факторов.

Необходимые формулы для расчета

Если вы желаете рассчитать все самостоятельно, воспользуйтесь следующими формулами:

  • формула безопасности. Количество рассчитывается на основании следующего соотношения – суммы глубины проступи и высоты подступенка должны быть равны 46 сантиметрам;
  • формула Блонделя. За основу берется средний шаг человека. Формула выглядит следующим образом: 2h + B = 600…640 миллиметров, где
    • H – высота проступи;
    • В – ширина проступи;
    • 600…640 – средняя длина человеческого шага.

Проектирование лестницы осуществляется по определенным стандартам, которые регламентированы такими документами, как СНиП и ГОСТ. Установленные стандарты обеспечивают удобство и безопасность сооружения для комнаты или для крыльца.

Среди прочего, ГОСТ определяет их конструктивные особенности, параметры и технические условия изготовления. СНиП окажет помощь тем, кто самостоятельно обустраивает лестничный марш. Там содержатся подробности, касающиеся расчетов (высота подступенка, ширина марша и прочее) и проектирования.

Параметры ступеней внутренних лестничных маршей

Для того, чтобы подниматься и спускаться было комфортно, должны выдерживаться оптимальные размеры. Ниже представлены ключевые параметры лестничных ступеней (в миллиметрах):

  • ширина ступени — от 200 до 320;
  • высота ступени — от 150 до 200;
  • максимальный выступ ступени – 30;
  • предельно допустимая разница между подступенками одного пролета – 5.

Важно правильно определить ширину проступи. Соотношение габаритов ступени выражается разными формулами. Первая называется «формулой удобства»: между размерами проступи и подступенка разница составляет 120. Вторую обозначают как «формулу безопасности»: сумма размеров проступи и подступенка равна 450. Эти вспомогательные уравнения помогут найти оптимальный баланс параметров ступени.

Требования ГОСТ, в которых оговаривается ширина деревянных и других ступеней, рассчитаны для удобного спуска и подъема. Считается, что наиболее комфортной является высота подступенка 150 мм при вдвое большей (то есть равной 300) ширине проступи. Увеличение последнего показателя приведет к тому, что для подъема на один уровень придется делать несколько шагов. Если ширина ступени будет уменьшена, спуск будет неудобным.

Требования ГОСТ, касающиеся безопасности, нужно соблюдать как при строительстве, так и при эксплуатации лестничного марша.

Строительные нормативы затрагивают все лестничные конструкции. Есть и правила, регламентирующие параметры забежных ступеней. С узкого конца их минимальная ширина должна составлять 100 мм, тогда как нависание проступи – не более 50.

Параметры площадок и ограждений

Чтобы лестничные площадки были удобными, они также должны быть спроектированы в соответствии со стандартами. Их полезная ширина не должна быть меньше ширины марша, прилегающего к ней. Для комфортного перемещения оптимальная длина площадки должна быть не менее 1300 мм. Если поблизости расположена дверь, при проектировании необходимо сделать размер площадки с учетом размера дверного полотна.

Для безопасности лестницы предусмотрены ограждения. Высота перил не должна быть меньше 900 мм, для ограждений крыльца (при количестве ступеней более трех) минимальный показатель – 800. В целях безопасности детей высота ограждения может быть увеличена до 1500.

Параметры ступени на путях эвакуации

Что касается пунктов о путях эвакуации, глубина проступи и высота подступенка четко регламентированы – 250 и 220 мм соответственно. На путях эвакуации требуется наличие выхода на прилегающую территорию – либо прямого, либо через вестибюль. Для последнего обязательно наличие светового проема площадью минимум 1,2 м2.

Важно:

На путях эвакуации все лестницы (в том числе и пожарные лестницы для работы бригад спасателей) производятся из негорючих материалов. Запрещено наличие деревянных элементов.

Конструирование лестницы для крыльца

Для деревянных ступеней для крыльца применимы те же параметры, что и для внутренних ступеней. Однако есть некоторые нюансы. Угол наклона лестницы для крыльца не должен превышать 30º, чтобы по ней было удобно подниматься. Габариты ступени крыльца находятся в тех же пределах – высота в среднем 140-170 мм, глубина – не менее 250.

Широко распространено обустройство для крыльца деревянных ступеней. Однако чтобы продлить срок их службы, дерево пропитывают защитными составами. Предпочтительно использование для крыльца твердых пород древесины.

Проектирование и возведение лестницы требует немалых затрат. Но при соблюдении строительных нормативов вполне возможно качественно выполнить эту работу. Оставьте комментарий и поделитесь полезными советами по проектированию лестницы.

Лестница – это главный элемент, который мы видим при входе в дом, у нее есть сильные и слабые стороны. Главное ее предназначение – это связь помещений, расположенных на разных уровнях или этажах, между собой. А также используются лестницы и для повышения безопасности, а именно: эвакуации людей и имущества, облегчения работ пожарной бригады. А потому лестница должна быть удобной, практичной и безопасной — и размер ступеней в этом деле играет огромную роль. От того, насколько детально вы приступите к изучению особенностей строительства, зависит срок службы и устойчивость лестницы. Поэтому подойдите к делу грамотно и основательно.

Старая, но прочная деревянная лестница

Расположение ступенек в марше

Каждая лестница несет на себе большую нагрузку. Ее составные части — это марш и лестничная площадка, к которой она непосредственно закрепляется. Маршем называется конструкция, состоящая из некого количества ступеней, расположенных в ряд. Ступени – это главная составляющая лестницы, их размер зависит от наклона, высоты и ширины марша, а также выбора материала. Ступени могут опираться на балки – косоуры, которые находятся под ступенями, или на тетиву, к которой они примыкают. Когда мы подымаемся, марши для нас восходящие, а когда спускаемся – нисходящие.

У марша снизу и сверху есть так называемые фризовые ступени: верхняя и нижняя, они совпадают по уровню с лестничной площадкой, а все остальные ступени в марше абсолютно одинаковые.

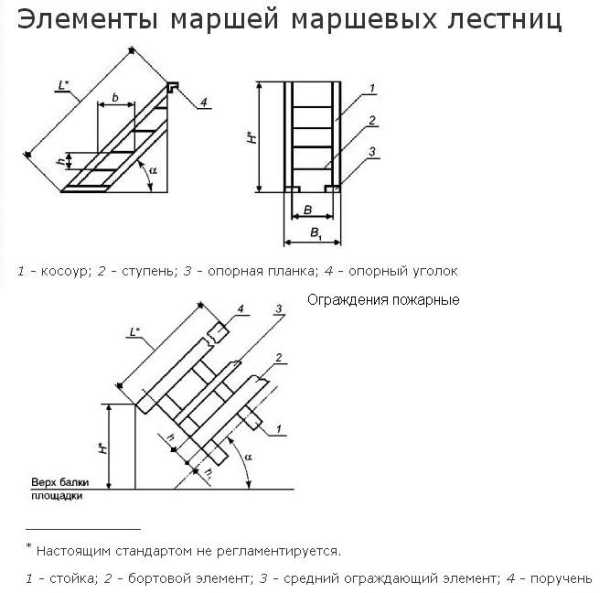

Названия различных элементов лестницы

От чего зависит размер ступеней

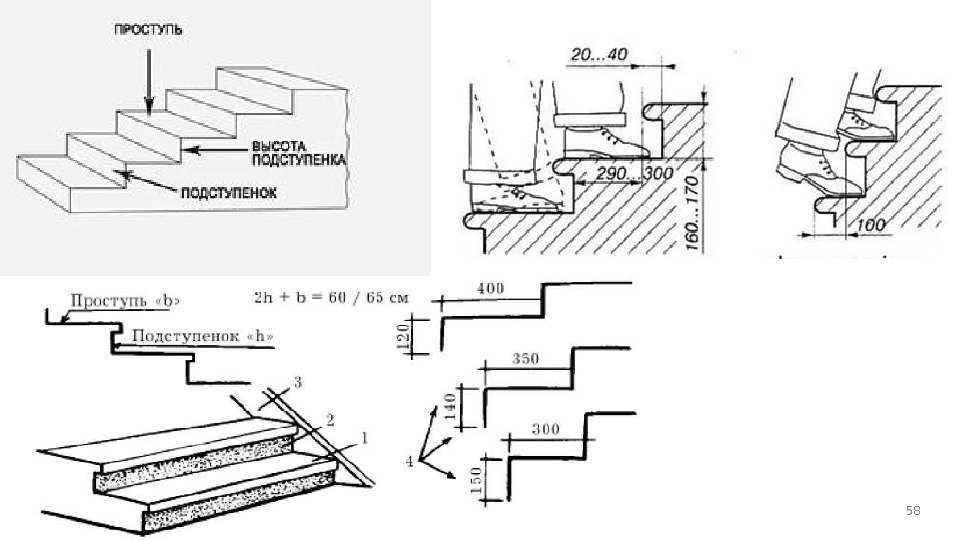

Ступени лестницы характеризуются высотой подступенка h и шириной проступи b. Временем и практикой доказано, что оптимально безопасным вариантом является размер, подобранный по формуле 2h+b=570…640 мм. В миллиметрах представлена стандартная длина шага человека, измеренная на горизонтальной плоскости. Из верхней формулы для определения размеров выведена вторая вспомогательная (эти две формулы взаимозаменяемы): h+b=430…470 мм. А также формула комфортной лестницы: b-h=120 мм.
Высота подступенка может варьироваться в пределах от 135 до 180 мм (в среднем 150 мм). Ширина проступи от 250 до 300 мм. Лестницы общего пользования (основные) в ЕМС (единая модельная система) имеют ширину проступи 300 мм, тогда по формулам получим: 300+2×150=600.

Некоторые расчетные данные, учитываемые при построении косоура

Максимально и минимально допустимые размеры

Зачастую приходится встречаться с необходимостью в экономии материала. Или же место для эксплуатации объекта очень ограничено в площади: и тогда мы прибегаем к стандартам, установленным СНИП.
Наименьшая допустимая ширина проступи у ступеней общего пользования соответствует 200 мм. А максимальная — 320 мм. Это обеспечивает устойчивое положение стопы на плоскости. Значительное увеличение ширины проступи не запрещено правилами при строительстве. Это зависит только от удобства. Но практически выявлено, что это сбивает шаг. К тому же при сильном урезе ступеней подъем будет комфортен, а вот спуск сильно затруднен, что тоже очень неудобно.
Что касается забежных ступеней, то здесь размеры разимо отличаются от заявленных выше. Минимум в ширине с узкого конца ступени должен составлять 100мм, а выступ верхней ступени над нижней должен быть не больше 30 мм, если конструкция деревянная и не больше 50 мм, если материал – железобетон.
К тому же можно такой способ наложения выступов экономит много пространства и есть возможность повысить уклон лестницы, что дает отдельный плюс.

Углы наклона лестниц

Оптимальный вариант уклона лестницы: это интервал от 23° до 37° (в среднем 30°). Главным фактором тут является пространство: если его недостаточно, то, следовательно, лестница должна быть круче.
При угле ниже 23° лестница заменяется пандусом (ровное наклонное покрытие, используемое, например, рядом с торговыми центрами, что обеспечивает дополнительную проходимость и возможность передвижения на колесах).
Превысив угол в 45°, лестница автоматически переходит к типу приставных или раскладных. При этом спуск с лестницы с наклоном более 45° можно осуществить только спиной вперед. А комфортный угол подъема винтовых лестниц — 25—35°.

Высота этажа влияет на размер

Чаще всего стандартная высота этажа – это 2.7 — 3 метра, при таких цифрах удобно использовать размеры ступеней лестницы, исходящие из формулы безопасности, которая была упомянута выше. Если высота этажа в вашем доме не делится на 3, то это не повод огорчаться или впадать в панику. Необходимо произвести минимальные округления, с учетом того, что высоты каждого подступенка должны быть равны. Несомненно, будет погрешность от округлений, но и это поправимо в технологии строительства. Разумнее будет добавить эту погрешность на нижнюю фризовую ступень.
Почему так важна точность в проектировании размеров ступеней? Ответ прост: для безопасности. Разности, даже небольшие (в миллиметрах), увеличивают риск получения травм при спуске в ночное время. Обычно мы не смотрим вниз, думаем о своем, и не спеша спускаемся. Мы доверяем своей мышечной памяти, а это очень коварная штука, так как она ориентируется на привычную и неизменяемую высоту.

Таблица углов лестничного марша

Правила проектирования

Выделим только необходимые и важные правила при проектировании лестниц:

  • Характер активности и загруженности (это дает понять какая степень безопасности на данном пути, и какие размеры необходимо использовать. Будет обидно, если на марше не смогут разойтись два человека).
  • Плановая нагрузка (здесь все понятно, необходимо знать, какой максимальный вес должна выдержать конструкция).
  • Материалы.
  • Площадь эксплуатации (измеряется под воображаемой лестницей для нахождения ее оптимального наклона).
  • Соблюдение ГОСТа на размер ступенек.
  • Соблюдение нормативов.
  • Делать запас на расчетную нагрузку, нагрузка на поручни не менее 100 кг. Также важно расстояние между ступенями и потолком. Оно не должно быть меньше 2 метров.

Инструменты и алгоритм работы

Для того, чтобы грамотно собрать все сведения и провести измерения для создания будущей лестницы, необходимы:

Необходимые инструменты:

  1. рулетка;
  2. уровень;
  3. жесткая длинная линейка (рейка) ;
  4. помощник.

Последовательность замеров:

  1. Проверка прямых углов между стенами.
  2. Измерение высоты от пола до потолка, а также толщины стен перекрытия.
  3. Выполнение эскиза и разреза помещения на миллиметровой бумаге (изображаем все, что входит в секущую плоскость, т.е. – двери, окна…).
  4. Не пренебрегать и по возможности использовать стандартные размеры. Это упростит и ускорит вашу работу.

Основные правила строительства эвакуационных лестниц

Основная задача в конструировании лестниц для эвакуации – это своевременное доставление людей в безопасные места. Поэтому они должны быть максимально безопасными и выдерживать большие нагрузки (люди не всегда могут придерживаться порядка).
Главные параметры при строительстве: ширина лестницы должны быть больше или равна ширине дверного проема. Уклон до 45°. Размер ступенек 220 мм – высота, 250 мм – ширина, согласно ГОСТ 8717.1-84. А также запрещены посторонние предметы, расположение которых мешает спуску по лестнице (разрешенное техническое оборудование до 220 мм от стен).

Красиво сделанная эвакуационная лестница

Вывод

Изобилие выбора материалов и возможностей ставит в тупик многих начинающих строителей. Но, тем не менее, важен только первый шаг — установить себе четкое представление, для чего будет использоваться лестница, и какие критерии должны быть учтены. В любом случае, придерживайтесь стандартных размеров и технике безопасности, правильно рассчитайте высоту ступенек для лестницы, и результат вас не огорчит.

Если у вас уже есть опыт построения лестниц, вы можете поделиться им в комментариях или оставить отзыв.

При расчёте по несущей способности элементы лестницы расчленяются на статически определимые балки — консольные или однопролётные, и рассчитываются по соответствующим формулам. Так как лестницы подвержены действию динамических нагрузок, к жёсткости несущих элементов предъявляются повышенные требования: прогиб их не должен превышать 1/400 пролёта. Нагрузки, действующие на лестничные марши и площадки,  должны собираться путем сложения собственного веса конструкций и временных нагрузок: в жилых домах — 300 кг/м².

При подъеме человек затрачивает примерно в два раза больше энергии, чем при движении по горизонтали (рис. 2). Практикой установлено: лестница удобна и безопасна, если удвоенная высота подступёнка, сложенная с шириной ступени (проступью), равняется среднему шагу человека. Длина шага человека на плоскости составляет примерно 600–640 мм. Исходя из этого, проступь и подъем определяют по формуле: 2а+b = 600…640 мм.

рис.2. Расчет высоты и ширины рядовых ступеней

Как альтернативу можно использовать другую, более легкую для запоминания, формулу: а+b = 450 ± 20 мм, где а — высота ступени (подступёнка), b — ширина ступени (проступи).

Ширина проступи должна обеспечивать опирание ноги полной стопой, то есть быть не меньше 200 и не больше 320 мм. Оптимальной считается высота подступёнка, равная 150, а ширина проступи — 300 мм. При сильном увеличении ширины проступи вы непременно собьетесь с шага, а при сильном уменьшении затруднится спуск. При проектировании забежных ступеней нужно учитывать, что минимальная ширина ступеней с узкого конца должна составлять не менее 100 мм, а нависание проступи над нижней ступенькой должно быть не более 50 мм. Так же нависание верхней ступени над нижней делается тогда, когда другими способами не удается увеличить ширину проступи, в этом случае величина нависания не должна превышать 30 мм для деревянных и 50 мм для железобетонных ступеней.

Наиболее удобные углы подъёма лестницы находятся в диапазоне от 23 до 37°. Чем лестница круче, тем меньше ей надо места для установки в доме, и соответственно, чем лестница положе, тем больше места необходимо для неё предусмотреть. Если угол меньше 23° — лестницу можно заменить пандусом (ровной наклонной площадкой), если больше 45°, то лестница переходит в разряд приставных или раскладных (рис. 3). Оптимальный угол подъема винтовых лестниц — 25–35°. Наиболее сложным процессом при крутизне лестничного марша более 40° является спуск с лестницы, а при углах более 45° спуск можно осуществлять только спиной вперед.

рис. 3. Нормативная зависимость размеров ступеней от крутизны лестницы

Количество ступеней зависит от высоты этажа и угла наклона лестницы. Зная местоположение лестницы в плане и высоту помещения, количество ступеней можно (и проще) установить графически, а после этого, по формулам безопасности определить ширину проступи.

Для графического построения лестницы на миллиметровой бумаге или бумаге «в клеточку» нужно в масштабе нарисовать лестничный марш (рис. 4) соизмеряя его с высотой этажа.

рис. 4. Пример графического расчета количества ступеней и высоты подступёнка. Таблица высот для ступенек в зданиях с нормативной высотой этажа

Высотой этажа называется разница высотных отметок уровней чистого пола нижнего и верхнего этажа, то есть в размер высоты этажа должны быть включены толщины одежды полов. Например, пол нижнего этажа облицован керамической плиткой, а пол верхнего этажа выложен паркетом по лагам и фанерному «черному полу». В расчет высоты этажа должны быть включены все слои данных половых конструкций: внизу — толщины выравнивающей стяжки, плиточного клея и плитки; вверху — толщина лаг, фанеры и паркета. В России еще со времен существования СССР высота этажа — величина регламентированная. Обычно стандартная высота этажа равна 2,8 или 3 м, реже — 2,7 или 3,3 м, что позволяет проектировать высоту помещения (расстояние от пола до потолка) не менее 2,4 м. Такая высота этажа позволяют без особого труда вписать лестницу с размерами ступеней, отвечающим требованиям расчетной формулы безопасности (рис. 4, таблица 2). Если ваша высота этажа отличается от нормативной и не кратна 3, то высоту ступеней нужно рассчитывать (округлять) с точностью до одного миллиметра, но так, чтобы высоты всех подступёнков были одинаковыми. Погрешность вычисления, набегающую от округления высот, лучше распределить на нижнюю фризовую ступень, а остальные ступеньки марша сделать одинаковой высоты.

Разные по высоте ступени приводят к постройке травмоопасной лестницы. Особенно опасной эта лестница становится во время спуска в ночное время суток. Спускаясь по лестнице, мышечная память нам подсказывает, что должна быть ступенька. Вес тела переносится на ногу, а ступеньки под ней нет… Она — ниже! И всего-то два-три десятка миллиметров, а ногу подвернули… и еще хорошо, если не покатились кубарем вниз.

В домах с нестандартной высотой этажа для выравнивания высоты ступеней допускается опустить уровень чистого пола верхней этажной площадки чуть ниже относительно уровня чистого пола остального этажа. Порожек лучше не делать, а сделать пол этажной площадки в виде пандуса, то есть наклонным. Для подравнивания высоты ступенек потребуется всего несколько миллиметров так, что уклон будет вряд ли сильно заметным. Как вариант, если лестничная площадка огорожена стенами с дверями, полы между этими помещениями можно сделать с небольшим порогом. Такое решение всем хорошо знакомо: уровень этажных площадок в многоквартирных домах, как правило, ниже уровня чистых полов в квартирах. Ноги мы здесь не ломаем — привыкли.

В таблице 1 рисунка 3 приведены размеры ступеней для «уплотненных» лестниц, пригодных для загородных домов. Нередко в планировках этих домов под лестницы оставляется так мало места, что для того, чтобы сделать лестницу короче, приходится жертвовать шириной проступи. Так, например, в лестнице с высотой подступёнка 200 мм ширина проступи равняется 250 мм. Взрослый человек не может опереться на такую проступь полной ступней и ему приходится спускаться с лестницы боком или спиной вперед. В таблице 2 рисунка 4 приведены размеры высот подступёнков для стандартных высот этажа. Рассчитать ширину проступи по формулам безопасности не составит особого труда. Но есть и еще один способ определить размеры ступеней — графический.

Этот эргономический способ основан на том, что человек, свободно делая по горизонтальной плоскости шаг в 620 мм, может с той же легкостью поднимать ногу на высоту, равную лишь половине этой величины, то есть на 310 мм. Поэтому, если на горизонтальной оси графика (рис. 5) отложить известное число частей, равных каждая одному шагу (620 мм), а на вертикальной оси — равных высоте подъема ноги 310 мм, то такое построение дает возможность получить размеры подъема и ширины ступеней для лестницы с любым наклоном. Для этого нужно нанести на график линию наклона своей лестницы (ее высота и длина известны) и в точках пересечения с сеткой графика провести перпендикуляры. Это и есть оптимальная высота и ширина ступени для данного уклона лестничного марша. Более того, вы можете воспользоваться этим методом и построить лестницу конкретно «по себя». Например, задав шаг равным 600, а подъем соответственно 300 мм либо задав длину шага такой, какой вы считаете нужным.

Размеры ступеней лестницы, ГОСТ и СНиП – гарантия удобства и надёжности

Жизнь и безопасность людей – приоритет любого строительного процесса. Особенно это касается жилых и нежилых объектов, регулярно эксплуатируемых людьми во время повседневной жизни. Постоянное использование лестниц обязывает осуществлять проектировку в соответствии с нормативными документами, регулирующими все этапы производственного процесса, поэтому при проектировании размеров ступеней лестницы, ГОСТ и СНиП необходимо соблюдать неукоснительно.

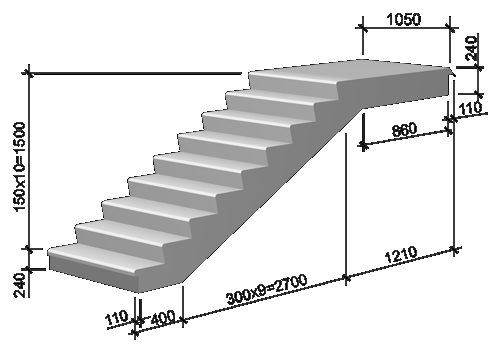

Пример ГОСТа для железобетонных лестниц

Основные параметры, ГОСТ и СНиП

Приступая к расчёту лестницы особое внимание уделяется параметрам, которое влияют на комфорт и надёжность. Применительно к ним к ним относятся:

  • Лестничный марш, его размеры.
  • Ступени, ширина и высота.
  • Угол наклона ступеней по отношению к основанию.

Основные параметры для расчёта и проектирования лестниц

Разработанные стандарты закреплены в Государственном общесоюзном стандарте (ГОСТ) и являются обязательными для соблюдения при строительстве.

Для отдельных видов материалов существуют свои ГОСТы. Документально закреплены отдельные процессы, например, требования к конструкции и размерам либо условия по разработке и производству.

Кроме ГОСТа существуют разработанные Строительные нормы и правила (СНиП), содержащие указания по выполнению расчётов и учёту всевозможных условий, необходимых для реализации любых строительных работ, которые тоже обязательны для исполнения.

Стандарты и нормы

В основу всех существующих норм положен многовековой опыт, накопленный в разных странах при строительстве самых разнообразных объектов.

Одним из главных параметров, обеспечивающим комфорт и безопасность, является правильное соотношение расстояния перемещения вперёд и размера высоты подъёма.

Для проведения расчётов достаточно две величины:

  • Подступенок – расстояние между поверхностью смежных ступеней – А.
  • Проступь – расстояние между краями смежных ступеней – В.

Три столетия назад европейским инженером Блонделем была разработана формула, актуальная и для нашего времени, устанавливающая зависимость указанных величин и определяющая размеры для идеальной лестницы:

2А + В = 600 мм.

На основании этого отношения были также выведены другие зависимости:

  • А + В = 450 мм. – обеспечивающая надёжность.
  • В – А = 120 мм. – обеспечивающая комфорт.

Наглядное изображение формулы Блонделя

Сегодня стандарты, содержащиеся в ГОСТах, гораздо более подробно описывают требования к проектированию и конструированию, что позволяет получить создать удобную и безопасную конструкцию. Выполнение этих норм является обязательным и строго контролируется, а за нарушения или допущенные просчёты возможно наказание.

Выполнение следующих основных требований позволит избежать ошибок:

  • Количество ступеней в одном пролёте должно быть нечётным и находиться в диапазоне от 3 до 17 штук.
  • Высота ступени колеблется в диапазоне 150 и 200 мм.
  • Разница в высоте степеней для одного пролёта максимум 5 мм.
  • Ширина ступени не меньше 250 мм, для подвальных и чердачных помещений 200 мм.
  • Выпуск ступени максимум 30 мм.
  • Расстояние двери до ступеней не мене 1000 мм, при наружном открытии равно ширине двери.

Эргономика

Размеры ступеней напрямую связаны с параметрами человека и его габаритами. Эта зависимость нашла отражения в требованиях ко всем основным элементам лестницы и, в первую очередь, ступеням. К основным можно отнести:

  • Ширина проступи находится в пределах от 200 до 320 мм, чтобы помещалась стопа человека.
  • Соотношение подступенка и проступи должно равняется 1 к 2, а оптимальный размер 150 к 300 мм.
  • Минимальная ширина забежных ступеней (у опоры) минимум 100 мм, а выступ проступи 50 мм.

Основные элементы ступеней, требующие соответствия нормам

Важно! Как ни парадоксально, но единственный вариант снизить расходы на производство лестницы, это строго придерживаться существующих норм и стандартов.

Лестница должна быть красивой, надёжной и удобной. Правильно разработанная и сконструированная лестница позволит безопасно передвигаться по ступеням как детям, так и пожилым людям на протяжении многих лет.

описание, особенности, ГОСТ и размеры

Сегодня железобетонные ступени стали обыденностью, а не так давно были настоящим новшеством в сфере строительства. Сочетание бетона и металлического каркаса позволило сформировать прочную и долговечную комбинацию, которая и сегодня пользуется повышенным спросом.

Универсальный материал

Для мест с большой проходимостью идеально подходят бетонные ступени. На них не появляются боковые сколы, трещины, царапины, полосы от пяток. Также они не портятся от таких атмосферных явлений, как ветер, дождь и снег. Самолет не впитывает грязь и воду, легко отмывается. ЖБИ есть практически везде, благодаря разнообразию размеров, упрощенному монтажу и долговечности. Бетонные ступени ГОСТ регламентируют в зависимости от их основного компонента. И самыми распространенными являются ГОСТ 8717.1-84.

Часто для производства железобетонных изделий используют смесь тяжелого, легкого и силикатного бетона. Изделия практически неуязвимы и предназначены для использования при температуре до -40°С. Они способны выдерживать 300 циклов замораживания, при этом внешний вид и состав практически не меняются. Именно поэтому во многих странах получили распространение элементы из бетона для преображения территорий и возведения зданий.

Возможности использования

Ступени бетонные для лестниц могут применяться для винтовых и маршевых вариантов, закрепленных на монолитном основании или планках. Они имеют сборную конструкцию, что позволяет легко заменить одну или несколько ступеней.

Такая лестница будет гармонично смотреться как на выходе из частного дома, так и в многоэтажном доме. Бетонные ступени используются для лестниц и в ограниченном пространстве. Сборочная конструкция может иметь любые размеры, ширину и высоту. Но в одном витке лестницы должно быть не менее 15 элементов.

Типы

На первый взгляд может показаться, что ступени все одинаковые, но они делятся на несколько типов:

  1. Нижняя фризовая ступень. Является связующим элементом между нижней ступенькой лестницы и полом. От основного отличается только наличием специальной консоли, благодаря которой осуществляется крепление на плите.
  2. Фасциальная высокая ступенька. Он выполняет те же функции, что и нижний, и располагается между вершиной лестницы и платформой.
  3. Основные ступени используются по всей лестнице.
  4. Квадратный вкладыш. Это специальная сцена, установленная после основной сцены. Предусмотрена непродолжительная нагрузка.

Перечисленные выше виды железобетонных изделий находят свое применение как при наружных, так и при внутренних работах. Даже на маленьком крыльце спуск должен иметь фризовые ступени, вкладыш и основные. Так конструкция способна передать все нагрузки.

Материал для изготовления

Для создания бетонных ступеней используются различные виды исходного материала:

  • Силикатный бетон. Представляет собой современную вариацию строительного искусственного материала. Производится методом смешивания песка кварцевого типа, негашеной молотой извести и кварцевого молотого песка. Материал в зависимости от используемых наполнителей может быть ячеистым, среднеплотным и плотным. Его часто используют для создания опорных и несущих перекрытий.
  • Легкий бетон. По огранке он близок к пемзе и состоит из пористых минеральных и органических заполнителей. Это может быть арболит, вермикулит и другие. Свое название он получил благодаря пористой внутренней структуре. Состав влияет как на внешний вид, так и на свойства продукта. Этот вид отличается высокой прочностью, несмотря на неоднородную структуру.
  • Тяжелый бетон. Он самый популярный. База наполнения разделяет его на области применения и бренды. Он состоит из гравия, песка и кварца. Полученные изделия нашли свое применение в подводных, интерьерных и наземных работах. Возможно изготовление как отдельных элементов, так и лестничных монолитных маршей.

Внешний вид

Установлены нормы и требования к параметрам ступеней и их внешнему виду. Так, сбоку изделия должно быть специализированное крепление или петля, для возможности установки поручня. Снизу имеется гнездо для фиксации и крепления ступенек. Закладные используются для соединения тетив и лестниц. Особое внимание уделяется совпадению осей ступени и косоура.

Конструкции RC делятся на правосторонние и левосторонние. От этого параметра зависит расположение деталей крепления для поручня. Стоит отметить и угол подъема. Лестницы с крутым уклоном используют для спуска с чердака или крыльца. При этом внешний вид особо не важен, а сами ступени имеют бетонные размеры до 17 см в высоту. После установки их обычно украшают металлическими накладками и декоративными элементами. А, благодаря тщательно подобранной облицовке, можно преобразить самую неприглядную лестницу.

Бетонные ступени различаются по внешним характеристикам. Они стандартные, изготовлены из тяжелого типа материала. Если за основу взять силикатный или легкий вариант, то в качестве верхнего слоя будет использоваться тяжелый. На поверхности может присутствовать искусственный несмываемый налет.

Рисунок на косоурах может быть как снаружи, так и внутри конструкции. Внешний вид узкого спуска в подвал или аккуратной лесенки не испортят бетон и бетонные ступени. Размеры Изделия могут быть разные, в зависимости от запроса заказчика, но в основном выпускаются ступени, высота которых 33 мм, ширина 150 мм, длина 1050 мм.

Дополнение рисунка

Для особого оформления описываемых дизайнов широко используется цветная мозаика. Благодаря этому удалось совместить веяния моды и прочность цемента. Кроме того, ступени делаются с поручнями или без них (чтобы конструкция была легкой). А вот от перил не стоит отказываться, для повышения безопасности. А при невозможности их установки желательно наличие опорной стены.

Преимущества

Лучше всего подходят бетонные ступени. У них практически нет недостатков. Необходимо отметить их основные преимущества:

  1. Практичность. Если лестница непрезентабельного серого типа не подходит, возможна облицовка керамогранитом, клинкером или плиткой.
  2. Прочность. Не повреждается при усиленных ежедневных нагрузках, материал также выдерживает любые удары и повреждения.
  3. Универсальность. Его можно использовать в любом здании, будь то таунхаус, многоэтажный дом, аэропорт, вокзал, школа или больница.
  4. Прочность. Бетонные ступени стоят без сколов и трещин не менее десяти лет.

типовые размеры забора в частном доме по СНиП, нормы лестничных клеток

Почти каждый день многим из нас приходится пользоваться лестницей: спускаться по ступенькам в многоэтажках, заходить в офисы или магазины, подниматься по лестнице в школе или университете, спускаться по ступенькам в подземном переходе. Для всех этих конструкций предусмотрены определенные правила, регламентирующие не только размеры ступеней, но и высоту перил.

Особенности

Поднимаясь или спускаясь по лестнице, многие невольно начинают искать перила, чтобы держаться за них и чувствовать себя в полной безопасности. Многие даже не задумывались о том, какой должна быть высота перил, а ведь от этого зависит безопасность пешеходов, поднимающихся по ступенькам. Перила – это специальные ограждения, которые располагают вертикально на лестнице и устанавливают их по краю марша, чтобы обеспечить опору для поднимающихся или спускающихся людей. Жители многоэтажек знают, как сложно подниматься на верхние этажи без дополнительной опоры. Спуск по лестнице часто требует дополнительной поддержки. Это касается пожилых людей, маленьких детей и жителей, имеющих проблемы со здоровьем, ведь во время спуска или подъема часто могут возникать головокружения или другие проблемы.

Двигаясь вверх по лестнице, молодой человек быстро спустится или поднимется, а пожилым людям придется медленно подниматься по лестнице, а перила послужат им не только для удобства, но и для безопасности в случае возможного падения. В случае потери равновесия человек должен иметь возможность быстро схватиться за ограждение. Высота перил определяется специальными государственными стандартами, она должна обеспечивать удобство и безопасность при передвижении. . Кроме того, перила, помимо защитной функции, выполняют и декоративную, многие лестницы оснащаются роскошными коваными или резными перилами. Благодаря такой отделке конструкции иногда выглядят просто шикарно.

Перила лестницы состоят из таких элементов как:

  • из перил. На перила опускают руку при движении по лестнице. Поручни устанавливаются как с одной, так и с обеих сторон марша, крепятся к балясинам или непосредственно к стене;
  • из балясин. Балясинами называют столбы, служащие опорой для перил. Они выполняют несущую функцию, являются декоративным элементом;
  • крепежные системы. Благодаря системе креплений перила будут надежно закреплены;
  • основные опоры.

Часто балясины могут меняться на тетивы, эти элементы располагаются не вертикально, а горизонтально.

Виды конструкций

Для изготовления перил из различных материалов. Ограждение может быть изготовлено из следующих материалов: дерево

  • ;
  • металл;
  • ПВХ;
  • кирпичи;
  • комбинированные материалы.

Из металла

Довольно часто можно увидеть конструкции из дерева или металла. С помощью ажурных форм из металла можно придать конструкции очень интересный вид, а при выборе деревянных перил – домашнее тепло и уют. Поэтому при выборе конструкции необходимо учитывать, для каких целей и в каком месте она будет располагаться. Если рассматривать металлические лестницы, то для их изготовления чаще всего используют сталь, нередко можно увидеть конструкции из чугуна, железа, латуни, алюминия. При выборе алюминия следует учитывать, что он не подходит для создания цельной конструкции. Хотя плюсом такого выбора можно назвать то, что изделия из алюминия не боятся коррозии и просты в монтаже.

Обычно алюминиевые перила сборные, их выбирают для помещений, где предусмотрены щадящие условия эксплуатации. Если выбор пал на изделие из нержавеющей стали, знайте, что использовать их можно как внутри помещений, так и для уличных лестниц. Часто можно увидеть комбинированный тип лестниц, которые состоят из деревянных поручней и стоек, изготовленных из нержавеющей стали. Отличным вариантом может стать ограждение, где поручни будут выполнены из нержавеющей стали, а наполнение – из стекла. Не менее эффектно смотрятся на лестнице перила из нержавейки. Стильно и элегантно смотрятся кованые конструкции, отличающиеся особой декоративностью.

Хотя такие изделия имеют высокую стоимость, но эта цена будет оправдана, если учесть особенность данной конструкции.

Из дерева

Наибольшей популярностью остаются деревянные изделия, древесина используется для изготовления перил. В том случае, если забор сделан из другого материала, стоит использовать деревянные поручни или варианты из ПВХ, которые будут имитировать дерево. Но многие выбирают изделия из дерева, потому что их можно приобрести по доступной цене. Благодаря привлекательному внешнему виду древесины можно сделать красивые поручни, которые будут приятны на ощупь.

Наряду с основными достоинствами, стоит упомянуть и недостатки использования древесины для изготовления поручней. В первую очередь такие изделия не будут долговечными, ведь этот материал подвержен перепадам температур, повышенной влажности. При выборе ценных пород деревьев для перил приходится расплачиваться достаточно дорого. Чтобы продлить срок службы, следует выбирать самые качественные материалы. Защитить изделия из дерева можно с помощью обработки поверхности специальными средствами.

Общие нормы и стандарты

В процессе проектирования и при создании конструкции лестницы берутся основные параметры, при этом особое внимание уделяется высоте перил. Размеры лестничных ограждений указаны в некоторых нормативных документах. Если лестница сооружается для частного дома, достаточно только основных нормативных документов, а именно:

  • ГОСТ 23120-78;
  • СНиП IV – 14–84.

В том случае, если работы выполняются на заказ, размеры всех элементов должны быть согласованы как с заказчиком, так и с органами, дающими разрешение на установку лестниц. Согласно документам ГОСТ и СНиП, ограждения лестницы должны иметь определенные размеры и параметры. Минимальная высота перил по ГОСТу составляет 90 см, поэтому такой должна быть высота при установке конструкций в офисах, домах, магазинах или административных учреждениях. Согласно документации ГОСТ, конструкции, имеющие более трех ступеней, должны быть оборудованы поручнями.

В том случае, если лестница состоит из трех и более ступеней, а крыльцо находится возле общественного учреждения, где имеется большой крест, высота ограждения должна быть 80 см.

При ширине конструкции менее 1,25 м ограждения допускается устанавливать только с одной стороны, а с другой стороны конструкция может примыкать к стене. Когда лестница имеет менее трех ступеней, перила можно не устанавливать. Если ширина конструкции больше, то перила следует устанавливать с двух сторон. В том случае, если лестница имеет очень большую ширину, около 2,5 м, то ограждения устанавливаются по бокам и по центру. При изучении высоты изделий следует учитывать, что высота перил для лестницы в частном доме может отличаться от высоты заборов в государственных учреждениях. Это объясняется тем, что в общественном здании или в образовательном учреждении проходимость людей очень большая, поэтому безопасности проходящих уделяется особое внимание. Высота забора может быть разной, но свою функцию он должен выполнять – служить безопасности передвижения людей на марше.

При установке лестницы в частном доме необходимо учитывать рост проживающих в доме людей. Для определения оптимальной высоты возьмите длину отрезка от пола до ладони самого высокого человека в комнате, такие параметры будут наиболее удобными. Если говорить о дошкольных учреждениях, то высота перил в них по нормам СНиП и ГОСТ должна быть около полуметра. Зачастую в детских садах перила устанавливаются как для детей, так и для взрослых. Перила, предназначенные для детей, должны иметь высоту 0,5 м, а высота ограждения для взрослых должна быть 90 см.

Определенные требования предъявляются и к лестницам, которые устанавливаются в начальных школах. Дети с шестилетнего возраста очень активны, поэтому нахождение их на лестнице должно быть максимально безопасным и комфортным. По этой причине высота забора должна быть не менее 1,2 метра. Для школ и школ-интернатов, где учатся дети с различной патологией, в том числе с психической патологией, высота ограждений по отношению к маршам должна быть 1,8 метра. В случае, если для строительства берется металлическая сетка, то стандартная высота составляет 1,5 метра.

Также следует учитывать расстояние между балясинами. В комнатах, где есть дети, она должна быть около 20 см. Расстояние не должно быть большим, чтобы ребенок случайно не мог выпасть. При этом следует учитывать, что дети могут случайно застрять между балясинами. Также существуют определенные требования к ширине поручней. Она не должна быть меньше 3 см, при этом ширина поручня не делается более 7 см. Единственным исключением является парадная лестница, где допускается отклонение от стандартной ширины. Для парадных лестниц ширина может быть более 7 см. Расстояние между балясинами должно быть не более 0,5 метра, так как при большем расстоянии может быть провисание поручня.

Если расстояние между балясинами более 15 см, используйте горизонтальные болты.

Требования в зависимости от типа помещения

Ширину и высоту перил следует выбирать согласно соответствующим нормативным документам. Числовое значение размеров ограждения лестницы должно быть в строго определенном порядке. При проектировании лестниц в зданиях выбирают не только размерное значение, но и учитывают следующее:

  • для каких целей предоставляется здание или сооружение;
  • его функции — для каких целей предусмотрена лестница;
  • количество людей, которые будут использовать этот дизайн;
  • установка специальной лестницы для людей с ограниченными возможностями;
  • материал для изготовления конструкций.

При установке лестницы необходимо учитывать, что ею могут пользоваться люди с ограниченными возможностями и люди с ограниченными возможностями, поэтому данная конструкция должна быть адаптирована к их потребностям.

При определении стандартной высоты перил необходимо учитывать следующие моменты:

  • максимальная высота может быть до 1,2 метра;
  • Не допускать различий в размерах перил в жилом доме;
  • без разницы по высоте и глубине ограждения в общественных зданиях типа детского сада, школы;
  • для винтовой лестницы высота ограждения не должна быть более 1,2 метра.

В частном доме часто сооружают дворовые лестницы, которые имеют следующие разновидности:

  • лестница, которая сооружается путем придания необходимого уклона на местности;
  • лестницы, для установки которых используют боковые доски;
  • конструкция из бетона, которая устанавливается на основание из гравия;
  • Лестница со ступенями из кирпича.

Сооружая эти конструкции, придерживайтесь тех же размеров и соотношений, предусмотренных в документах, регламентирующих параметры лестниц в жилом доме.

Согласно ГОСТ и СНиП для жилых домов высота перил должна быть не менее 90 см.

Советы

При выборе материала и высоты перил следует руководствоваться отзывами опытных мастеров. Материал подбирается в соответствии с выбранным стилем. Например, если помещение выполнено в стиле барокко, то для такой постройки лучше выбирать кованые изделия, за счет которых конструкция сразу станет богаче и преобразит все помещение. Если помещение выполнено в стиле хай-тек или лофт, стоит выбрать ограждение из нержавеющей стали или стекла. Очень красиво смотрятся кованые перила, новинка – виниловое ограждение, которое изготавливается из ПВХ. В продаже есть готовые ограждения, которые сразу подбираются под тип лестницы.

При подборе готовых изделий для ограждения учитывают, что размер перил соответствует стандартам. Перила из ПВХ достаточно прочны, так как их внутренний каркас состоит из оцинкованного металла. Пластиковый слой защищает всю конструкцию от неблагоприятного воздействия окружающей среды, предохраняет от коррозии и взаимодействия с химическими веществами. Материал не выгорает на солнце, имеет большое разнообразие цветов, имеет возможность имитировать любой материал.

Виниловые перила можно назвать очень практичными, но особой роскоши в них нет.

Сооружая лестницу и выбирая высоту ограждения, необходимо соблюдать установленные правила в соответствии с ГОСТ и СНиП, так как это обеспечит надежную защиту и безопасность находящихся на ней людей. Кроме того, при проверке контролирующими органами высота ограждения лестницы, конструкция не должны вызывать нареканий. Для жилых помещений важно правильно выдержать расстояние между ограждением и стояками. Кроме того, параметры для лестниц должны быть следующими:

  • для лестниц обычно принимают уклон 80–85%;
  • Рекомендуемая высота первой ступени и подступенка 14–17 см; по стандартам высота должна быть 12–20 см;
  • ширина проступи по стандартам 20–40 см, обычно 28–30 см;
  • одна ступень и два подступенка в сумме равны шагу человека, то есть имеют размер 60–65 см.
