Лестница гост размеры: Высота ступени лестницы гост

Стандартная высота лестничных ступеней: требования ГОСТ и СНиП

48467

Высота ступени лестницы согласно ГОСТ является одним из базовых параметров для проектирования удобного и безопасного подъема. При этом также важно учитывать нормы СНиП и соотносить данные с другими характеристиками проекта. Рассмотрим подробнее, какой должна быть оптимальная высота для ступени лестницы того или иного плана.
ВИДЫ СТУПЕНЕЙ
Высота ступеней для разных проектов маршей может отличаться. Поэтому прежде чем приступить к рассмотрению вопроса о конкретизации этих характеристик, стоит определить, какие виды ступеней могут использоваться при строительстве лестницы. В современном строительстве принято различать следующие конструкции:

Рядовые. Стандартная прямая ступень, которая является основным элементом любой лестницы.
Забежные. Используется для плавного поворота на подъеме. Имеет нестандартную форму и отличается разной шириной проступи по всей своей длине.
Площадки. Промежуточные элементы для поворотных лестниц. Рекомендуется соблюдать такую же высоту для них, как и для обычных ступеней.
Открытые. Без подступенка, пролет остается открытым, что иногда создает ощущение парящей конструкции.
Закрытые. Между ступенями крепится подступенок, что позволяет скрыть пространство между ними и улучшить визуальное восприятие конструкции при движении по ней.
Навесные. Часть проступи выступает над подступенком. Это создает положительный визуальный эффект и позволяет сделать ступень более широкой.

Разновидности ступеней используемых в строительстве лестниц

В целом все параметры для таких ступеней вычисляются по общему принципу, но в некоторых случаях возможны те или иные отклонения от стандартов СНиП и ГОСТ.

ДОПУСТИМЫЕ ПАРАМЕТРЫ
Высота лестничных ступеней или, другими словами, высота подступенка – это один из важнейших параметров, на основании которого строится весь проект лестницы. Согласно ГОСТ определена стандартная высота для ступеней лестницы, она находится в пределах 12-25 см.

Комфортная высота для ступени лестницы определяется в соотношении с проступью. Оптимальным является пропорция 2:1,5 или 2:1. Для подвальных и чердачных маршей допускается уменьшение соотношения до 1,2:1 и 1:1. Следовательно, максимальная граница высоты ступени установлена на уровне 25 см с глубиной проступи также в 25 см.

Для удобства принято брать значение в 15-17 см для уличных маршей. Для внутренних лестниц нужно сократить площадь, занимаемую под их строительство, поэтому устанавливается немного большее значение, а именно 17-22 см.

Для правильного расчета высоты ступени используются специальные формулы

Если стандартная пропорция будет нарушена, по такой лестнице будет крайне неудобно передвигаться. При этом влияние распространяется и на безопасность, и на расход энергии. Человеку должен обеспечиваться полный просмотр каждой следующей ступеньки при спуске вниз, иначе возрастает риск оступиться. Что же касается подъема, на слишком низкие элементы уйдет много времени, площади и сил. Для чрезмерно высоких конструкций энергии потратится еще больше. В таком случае нужно хотя бы предусмотреть наличие промежуточных площадок для отдыха.

ПРОЧИЕ СТАНДАРТЫ
Как уже стало ясно, для вычисления высоты ступени недостаточно знать стандарт. В каждом конкретном случае этот показатель является индивидуальным и рассчитывается на основании соотношения с другими базовыми параметрами.

Для определения высоты ступенек лестницы, соответствующей СНиП, учитываются следующие данные:

Угол наклона – также стандартная величина, в среднем берется 30-45 градусов.
Ширина проступи – стандартная глубина ступеньки. Она играет определяющую роль в процессе вычисления.
Количество ступеней – не менее важный показатель, от этого числа зависит на сколько отрезков будет разбита высота пролета.

Соотношения параметров необходимых для правильного расчета лестницы

МЕТОДЫ РАСЧЕТА
Для того чтобы определить высоту ступеньки, используются специальные формулы и правила. Подобные методики позволяют провести вычисления с учетом стандартов ГОСТ. Это значительно облегчает процесс проектирования и позволяет сразу вывести более-менее подходящие цифры. Таким образом, удобная высота для каждой ступени лестницы может быть рассчитана одним из следующих методов:

Количество ступеней. Это самый простой способ. Он в основном берется в качестве старта для проектировки, а полученные данные используются в дальнейших расчетах и могут изменяться по ходу дела. В этом случае нужно взять всего два показателя: высоту марша, то есть расстояние от пола первого этажа до второго, и желаемое количество ступеней. Первую величину делим на вторую и получаем ориентировочные параметры. Затем сверяем их с ГОСТ и переходим к следующему этапу разработки проекта.
Ширина шага. Стандартный способ более точного вычисления высоты подступенка. Для этого нужно взять за основу расчетный показатель ширины проступи и вставить его в уравнение, основанное на формуле ширины человеческого шага: 2а в = 60…65. Она означает наиболее комфортное расстояние, которое человек может преодолеть за один шаг. Обычно берется среднее значение 63 см. На основе этой формулы рассчитывается оптимальная высота для ступени. При необходимости данные корректируются до достижения идеального результата с учетом количества ступеней.
Формула безопасности. Здесь также должна быть известна примерная ширина проступи. В идеале сумма размеров проступи и подступенка должна равняться 46. От этого показателя нужно отнять ширину ступени и, таким образом, станет известна её высота.
Формула комфорта. В этом случае нужно найти вычитаемое в формуле. Разница между проступью и подступенком в оптимальном случае должна составлять 12. На основании этих данных можно легко найти второй компонент.

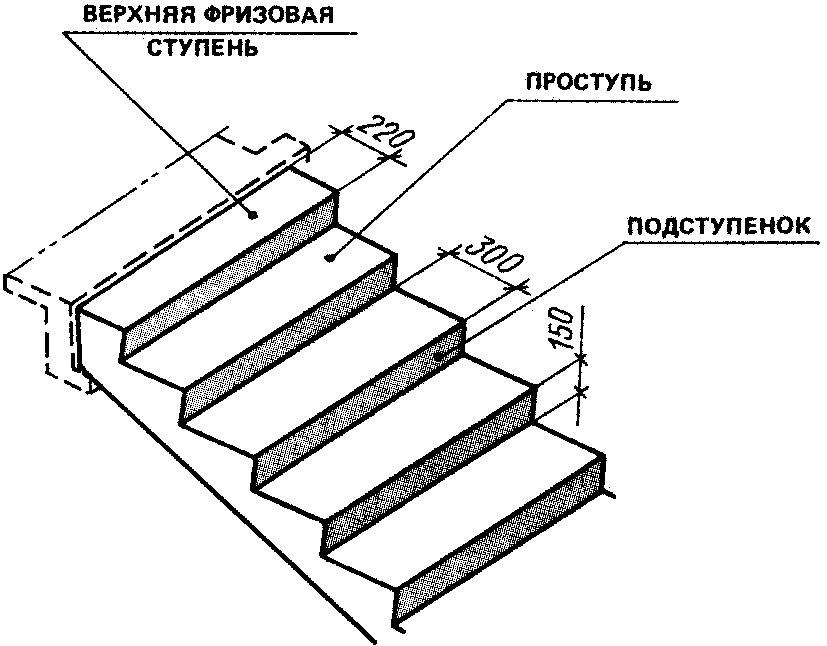

Схематическое изображение основных параметров, необходимых для расчета высоты ступени

Чтобы не мучиться с перерасчетом данных на каждом новом этапе можно воспользоваться онлайн-программами, которые рассчитают для вас оптимальный вариант проекта лестничной конструкции с учетом всех требований ГОСТ и СНиП. Однако, полностью доверять им не стоит, так как они могут не учесть некоторые важные моменты.

Если вы будете знать высоту и ширину ступеней вашей будущей лестницы, смастерить её будет не так уж и сложно. Основные трудности связаны с подгонкой расчетных результатов с нормативными показателями.

ВЫСОТА, ГОСТ, лестничных, СНиП, Стандартная, ступеней, требования

Высота и ширина ступеней лестницы гост


Автор stairsekb На чтение 12 мин. Просмотров 714 Опубликовано

Содержание

При устройстве лестницы важную роль в безопасности играют не только ступени, но и ограждающие конструкции. Поэтому в ГОСТе прописаны и их идеальные размеры.

Чтобы грамотно сделать удобную и безопасную конструкцию, необходимое если и не придерживаться в точности, то обращать внимание на следующие рекомендации ГОСТа.

Как правило, в регламентирующих документах рекомендованный угол лестниц для использования в быту и для эксплуатации в общественных зданиях составляет 30-45 градусов. Но есть и иные варианты.

Основные рекомендации ГОСТ

Подъемные элементы конструкции состоят из проступи и подступенка. Проступь определяет ширину ступени, а подступенок – ее высоту. Нормы и правила, прописанные в ГОСТе, помогут определиться с правильными размерами данных элементов.

Также можно ориентироваться на «золотой шаг», который характеризуется наиболее комфортными размерами ступеней лестницы. В данном случае величина шага составляет 63-64 см, а выбранный угол наклона должен быть равен 30 градусам. Идеальное соотношение ширины проступи и высоты ступени будет равно 29 см на 17 см.


Помимо наклона на выбор размеров элементов влияет и количество ступеней. Один марш должен содержать от трех до 16 элементов. Если количество подъемных элементов больше десяти, то рекомендуется сделать маршевую площадку. Желательно, чтобы оно было нечетным. Таким образом, человек будет начинать и заканчивать восхождение или спуск одной и той же ногой, что считается более комфортным.

Например, если угол составляет 33 градуса, ширина ступени определяется как 26 см, а ее высота – 17 см. Если наклон 37 градусов, ширину уменьшают до 34 см, а высоту, наоборот, увеличивают до 18 см. При наклоне лестницы в 45 градусов и ширина, и высота соотносятся 1:1, то есть 20 см на 20 см.

По поводу числа этих элементов ГОСТ ничего не говорит. Однако чисто практически и психологически более комфортным считается нечетное их количество – начинать и заканчивать подъем удобнее с одной и той же ноги. Поэтому если в результате расчетов вы получили четную цифру, следует подумать об ее изменении. Можно нижнюю или верхнюю ступеньку сделать не стандартной высоты (чуть более низкой или высокой), чтобы увеличить или уменьшить количество ступеней на единицу.

Отметим, что правильно сооруженная лестница без подступенков не теряет ни в безопасности, ни в удобстве эксплуатации.

Особое внимание уделяется ступеням. Стандартный их вариант состоит из двух фрагментов.

Винтовые конструкции

Исключением в плане указанных параметров могут быть лестницы, выполненные в винтовом варианте исключительно из дизайнерских соображений. Тогда и ширина самой конструкции, и глубина ступеней выбираются в более комфортных для эксплуатации параметрах.

В частном доме, ради экономии пространства, нередко ширину проступи уменьшают до 25, а то и до 20 см. Однако в этом случае рекомендуется проектировать лестницу со сквозными ступенями, то есть не закрывать подступенки материалами. Иначе лестничной конструкцией пользоваться станет крайне неудобно: ширины ступенек на марше для уверенной опоры на проступь будет хватать разве что детям.

Особенно важно скрупулезно просчитать шаг ступенек конструкции. С него, собственно, и стартуют прочие расчеты. Неверно рассчитанный шаг при эксплуатации лестницы может даже повлечь за собой плохое самочувствие пользователей, особенно находящихся в пожилом возрасте: избыточное перенапряжение, необходимое для сбережения равновесия, ведет к болезненным ощущениям в ногах.

Если речь идет о лестничной конструкции, ведущей к входной двери, разработчик может отклониться от рекомендуемых размеров: очень часто такие лестницы оборудуются с повышенной глубиной ступеней и малой их высотой. Такой ход повышает безопасность пользования лестницей при плохих погодных условиях.

Если рост и, соответственно, длина шага пользователя выходят за стандартные пределы, стоит изменить данные и вместо суммы ширины проступи и высоты подступенка, равной в среднем 450 мм, взять большее или меньшее значение.

Если есть возможность устроить двухпролетную или с забежными ступенями лестницу, задача расчета с одной стороны усложняется, с другой – позволяет получить стандартную высоту ступени без уменьшения проступи.

Размеры ступеней лестницы: ГОСТ и СНиП

Для упрощения расчетов можно привести статистически выведенные данные по удачному соотношению высоты и ширины ступеней.

Строительные нормы дают рекомендации по оптимальному подбору параметров, но следует учитывать – это именно рекомендации, по крайней мере по отношению к частным домам.

Важно учитывать, что длина проема и длина горизонтальной проекции (длина марша) совпадают не обязательно. Это связано с тем, что необходимо обеспечить высоту пространства над головой пользователя не менее 2 м. При высоте межэтажного перекрытия 2,7 м первые три или даже четыре ступени можно расположить за пределами проема, а при высоте 2,5 м – только одну-две.

В том случае если предполагается переносить крупногабаритные предметы, а также для свободного встречного движения двух людей длина ступеней должна быть не менее 125-150 см.

Следующим важным параметром является ширина ступени. Данный показатель, как и высота ступени, зависит от угла наклона лестницы и числа ступеней в марше.

При проектировании, помимо несущих нагрузок на опорные конструкции, очень важно правильно рассчитать оптимальные размеры ступеней лестницы, влияющие на комфортное и безопасное использование конструкции.

Высота ступеней лестницы в своем доме

Комфортным размером считается показатель в 25-30 см. При таком значении проступь способна полностью вместить стопу взрослого человека. Допускается снижать данный показатель на технических лестницах с нерегулярным использованием.

Данные параметры одинаково относятся как к маршевым лестницам, так и к винтовым.

При проектировании лестницы вы непременно столкнетесь с необходимостью расчета ступеней. Чтобы определить размеры ступеней для вашей лестницы, необходимо придерживаться стандартов, определенных в ГОСТ и СНиП, тогда конструкция получится безопасной и комфортной для передвижения. Размер ступеней однотипно определяется практически на любой лестнице, исключением являются уникальные дизайнерские решения, однако эти размеры также приближены к общепринятым стандартам.

Не маловажным критерием в выборе длины ступени является площадь помещения, в котором расположена лестница.

Схематическое изображение основных параметров, необходимых для расчета высоты ступени

Для того чтобы определить высоту ступеньки, используются специальные формулы и правила. Подобные методики позволяют провести вычисления с учетом стандартов ГОСТ. Это значительно облегчает процесс проектирования и позволяет сразу вывести более-менее подходящие цифры. Таким образом, удобная высота для каждой ступени лестницы может быть рассчитана одним из следующих методов:

Для определения высоты ступенек лестницы, соответствующей СНиП, учитываются следующие данные:

Прочие стандарты

Высота лестничных ступеней или, другими словами, высота подступенка – это один из важнейших параметров, на основании которого строится весь проект лестницы. Согласно ГОСТ определена стандартная высота для ступеней лестницы, она находится в пределах 12-25 см.

Для правильного расчета высоты ступени используются специальные формулы

Высота ступени лестницы согласно ГОСТ является одним из базовых параметров для проектирования удобного и безопасного подъема. При этом также важно учитывать нормы СНиП и соотносить данные с другими характеристиками проекта. Рассмотрим подробнее, какой должна быть оптимальная высота для ступени лестницы того или иного плана.

Для удобства принято брать значение в 15-17 см для уличных маршей. Для внутренних лестниц нужно сократить площадь, занимаемую под их строительство, поэтому устанавливается немного большее значение, а именно 17-22 см.

Эта тема интересная, и стоит чуть подробнее узнать, какой должна быть оптимальная высота для ступеней лестничной конструкции того или иного плана. Поэтому, перед тем, как перейти к конкретике, необходимо ознакомиться с видами ступеней, которые могут использоваться при монтаже лестничного объекта. Высота ступенек лестницы или, иными словами, высота под ступенькой – это один важнейший параметр, основываясь на котором, составляется весь проект школьной, домашней или любой другой лестницы.

При выборе лестницы для дома обязательно следует обращать внимание на высоту ступеней

Оптимальная высота ступеней лестницы в своем доме и виды конструкций

Если стандарт будет искажен, по такой лестнице будет очень сложно и некомфортно передвигаться. Кстати, от правильного расположения и монтажа зависит, и безопасность, и расход энергии.

Это:

Сделать интерьер загородного дома оригинальным и необычным можно при помощи лестницы Гусиный шаг. Подробнее о таком типе лестницы в материале: https://homeli.ru/remont-i-otdelka/lestnitsy/lestnitsa-gusinyj-shag.

Обратите внимание: формула расчета ступеней лестницы представлена в одной из предыдущих наших статей.

Строительство подобных объектов имеет определённые стандарты, на которые следует опираться при возведении лестницы:

Что нам предписывают ГОСТ и СНиП?

Ссылаясь на СНиП, можно увидеть:

Но практический опыт показывает, что безопасность и удобство смогут обеспечить немного иные размеры.

Предусматривая при возведении лестницы угол наклона, стоит отметить, что рекомендаций норм строительных стандартов в этом вопросе не установлено. Однако, уклон лестницы определяется соотношением проступи и подступенка, и делая упор на максимум и минимум высоты и глубины ступени, то угол наклона колеблется в пределах 33 – 45 градусов. Для лестниц пологих (внутренних) оптимальным считается значение до 38 градусов, а для лестниц крутых (подсобных, чердачных) — до 45 градусов.

Согласно все тем же требованиям безопасности, не только размеры и геометрию лестничных маршей надо учитывать при монтаже изделий. Очень важно также знать количество ступенчатых конструкций на одно здание. Стандартно в одном здании должно быть не менее двух лестниц (основная и дополнительная, предназначенная для возможной эксплуатации людей). В зданиях секционного типа допускается одна лестница на секцию, при этом очень важно организовать переход между секциями (обычно выше 6-го этажа).

Опираясь на СНиП, можно спроектировать и смонтировать изделия, удобные для перемещения снизу вверх и в обратном направлении, прочные и безопасные. Их соблюдение особенно необходимо при возведении ступенчатых конструкций в зданиях общего пользования, отличающихся интенсивным движением. В случае наличия соответствующих требований в ГОСТ, необходимо сопоставить оба документа и учесть следующие характеристики:

Каждый из материалов привлекателен по-своему, но и недостатков эти покрытия не лишены. Это касается всех покрытий, за исключением C3 технологии облицовки лестниц, разработанную и запатентованную компанией «Инноформа» из Твери. Среди достоинств C3-лестниц можно выделить:

Требования к ограждающим конструкциям

Облицованная по технологии C3 лестница, выглядит внешне безупречно, при этом вы можете подобрать цветовое решение в соответствие с выбранным дизайном основной конструкции. Особо стоит остановиться на рельефном рисунке, делающим C3-лестницы узнаваемыми. Но этот шаг производитель предпринимает не только ради эстетического совершенства, лестницы, облицованные по данной технологи, не скользят при любой погоде. В этом уже убедились заказчики из многих регионов России, включая те, где климат сложно назвать мягким.

При проектировании и монтаже лестничных конструкций, следует учитывать множественные факторы, но безопасность людей интересует в первую очередь. Чтобы передвигаться по ступеням было комфортно, они должны иметь «правильный» размер проступи и подступенков, при этом должен соблюдаться угол наклона и расстояние между ступенями и перекрытием. Что касается основных нормативных актов, то это, в первую очередь, некоторые ГОСТы:

Помимо требований ГОСТ при устройстве ступенчатых конструкций, их монтаже и облицовке лестниц на улице и внутри помещений, применяют также Строительные Нормы и Правила, или СНиП. В них можно найти методические указания, которые необходимо учитывать при монтаже и облицовке лестниц. Некоторые требования ГОСТ и СНиП пересекаются, но когда речь идет о комфорте и безопасности людей именно требования СНиП 35-01-2001 «Доступность зданий и сооружений для маломобильных групп населения» обязательны к исполнению.

Среди требований нормативных актов также важно учесть, что максимальное количество ступеней в одном марше не должно превышать 18 единиц, при этом рекомендованная глубина проступи 250 мм, при этом высота подступенка считается идеальной, если она не ниже 150 и не выше 200 мм, хотя разумные отклонения допускаются. Обычно все ступени лестницы имеют одинаковую высоту, в некоторых случаях допускается несовпадение, но в пределах 5 мм.

Если заранее грамотно рассчитать высоту и ширину ступеней лестницы, тогда она будет комфортной и безопасной для всех членов семьи

Следует отметить, что зачастую, в частных домах используются винтовые лестницы.

Числовые параметры размеров лестничных конструкций любого назначения оговариваются рядом нормативных документов, требования которых обеспечивают безопасность и эргономичность лестниц.

Ширина и высота ступенек лестницы: параметры эргономичности

Лестница в доме должна быть безопасной и практичной, поэтому важно правильно выбрать высоту ступеней Лестницы относятся к строительным конструкциям, обеспечивающим безопасность и комфортность передвижения. Поэтому к размерам лестничных конструкций, материалам из которых они изготовлены и самой технологии строительства предъявляются повышенные требования эргономичности, надежности и безопасности.

Но их параметры также устанавливаются требованиями СНиП. Кроме того, при проектировании и строительстве лестниц в своих домах необходимо придерживаться нормативных требований к размерам.

Эргономичность и безопасность лестничных конструкций обеспечивается следующими параметрами: размерами лестницы, которые соответствуют требованиям СНиП и ГОСТ; оптимальным соотношением между различными элементами лестничной конструкции; материалом, из которого изготовлена лестница; соблюдением технологии изготовления и установки лестничных элементов. Что касается размеров основных компонентов лестницы и соотношений между ними, то здесь существуют конкретные, полученные, эмпирическим путем пропорции.

Выполнение этих требований позволяет спроектировать и построить удобную, безопасную в эксплуатации лестницу, построенную с минимальным расходом строительных материалов.

2.4.7. При повороте пандуса или его протяженности более 9 м не реже чем через каждые 9 м рекомендуется предусматривать горизонтальные площадки размером 1,5 x 1,5 м. На горизонтальных площадках по окончании спуска следует проектировать дренажные устройства. Горизонтальные участки пути в начале и конце пандуса следует выполнять отличающимися от окружающих поверхностей текстурой и цветом.

2.4.6. Пандус обычно выполняется из нескользкого материала с шероховатой текстурой поверхности без горизонтальных канавок. При отсутствии ограждающих пандус конструкций следует предусматривать ограждающий бортик высотой не менее 75 мм и поручни. Зависимость уклона пандуса от высоты подъема рекомендуется принимать по таблице 12 Приложения N 2 к настоящим Методическим рекомендациям. Уклон бордюрного пандуса следует, как правило, принимать 1:12.

2.4.9. В зонах сопряжения земляных (в т.ч. и с травяным покрытием) откосов с лестницами, пандусами, подпорными стенками, другими техническими инженерными сооружениями рекомендуется выполнять мероприятия согласно пункту 2. 1.5 настоящих Методических рекомендаций.

Также данный список нормативных документов, предназначенный для качественного производства и установки деревянных лестниц, может быть дополнен стандартами ГОСТ 21.101-97 и ГОСТ Р53254-2009.

После проведения расчетов специалисты разрабатывают чертеж, производимый в трех проекциях, притом на верхней, как правило, размещается нарисованный план объекта. Также в чертеже указывается направление движения, описываются металлические и деревянные детали.

Список используемых нормативных актов

Производители придерживаются в своих работах следующих нормативных актов:

Первый содержит в себе общие требования, касающиеся проектной нормативной базы, второй – технические характеристики внешних изделий. Для лестниц приставного типа предназначен свой ГОСТ – Р53254-2009.

Эргономичность и устойчивость – главные условия, предъявляемые к деревянным лестницам, основательно расписанные в соответствующих государственных документах. Нормативы подразумевают учет каждого элемента конструкции, вплоть до размера ступенек, высоты проема и наклонного угла всей лестницы. Требования к созданию и монтажу надежного деревянного механизма можно найти в ГОСТах по лестницам из древесины.

Safe Grid Лестничные ступени Решетки

EnZar ®

Решетки для лестниц ASTM A36

  • Материал: ASTM A36.
  • Шаг ячеек: 33 × 33 мм.
  • Размер несущего стержня: 30 × 5 мм.
  • Размер поперечного стержня: диам. . 5 мм (опорный стержень).
  • Размер переплетной планки: 70 × 5 мм.
  • Защита: все поверхности должны быть очищены от ржавчины и накипи путем химической очистки.
  • Окраска: нанесите слой подходящей битумной краски погружением сухой пленки толщиной 60 микрон.
  • Размер ступеней: 240 × 1000 мм.

Ступени ступеней из стальных решеток, запрессованные (не сварные)

  • Материал: Железо Fe S235, горячеоцинкованное погружением.
  • Со специальным перфорированным противоскользящим передним профилем.

Материал ступеней S275JR, класс A

  • Решетка из углеродистой стали толщиной 40 × 8 мм из оцинкованной стали.
  • Решетка из углеродистой стали толщиной 40 × 10 мм из оцинкованной стали тяжелого сорта.
  • Проступь ступенчатая толщиной 40 × 8 мм стандартной марки, размером 1000 мм × 250 мм.
  • Ступени для лестниц толщиной 40 × 8 мм стандартной марки, размером 1200 мм × 250 мм.
  • Ступени для лестниц толщиной 40 × 10 мм, тяжелые, 1200 мм × 250 мм.
  • Стандартное крепление Зажимы для решетки, в комплекте с болтом и гайкой, материал: S275JR, класс: A.

Противостопорная сварная решетчатая ступенька

  • Противоупорная сварная решетчатая решетка ступеней оцинковка 30×5 (6м×1м).
  • Универсальная фурнитура с кронштейном для решетки (комплект — кронштейн, болт, гайка) М8.

Лестничные ступени 750 × 250 мм, решетчатая оцинковка с противоусадочной сваркой

  • Настилы горячеоцинкованные.
  • Профиль 6 м × 914 мм.
  • Материал класса A36 / SS400 B.

Ступени решетки, оцинкованные горячим способом в соответствии с NEN EN ISO 1461.

  • Тип: ТР-3-30/33 × 33.
  • Несущий стержень: (30 × 3) мм.
  • Поперечина: (10 × 3) мм.
  • Размер ячеек: (33,33 × 33,33) мм.
  • Поверхность: однотонная.
  • Материал: Сталь марки S 235 JR с горячеоцинкованной обработкой поверхности в соответствии с NEN EN ISO 1461.
  • Носок: передний край.
  • Торцевая монтажная пластина: стороны монтажных пластин 60 × 3 мм (предпочтительно 60 × 6 мм) с отверстиями.
  • Задняя часть бортика профиля высотой 30 мм.
  • Размер протектора (Д × Ш × В): 1200 × 305 × 30 мм, 1000 × 305 × 30 мм.

Ступени лестницы из горячеоцинкованной стали

  • Скреплены болтами с плоской пластиной, препятствующей скольжению (решетками), размер 900 мм Д × 245 мм Ш × 65 мм В.
  • На болтах с плоской планкой противоскользящая пластина (решетка) размер 800 мм Д × 245 мм Ш × 65 мм В.

Горячеоцинкованные решетчатые ступени лестницы, скрепленные болтами с плоским стержнем, препятствующим скольжению.

Лестничные ступени и площадки или соединения с дорожками выполнены из решетчатых панелей с рисунком 30 × 50 мм/32 × 3 мм

  • Материал / защита / отделка поверхности: низкоуглеродистая сталь Q235 / H.D.G. / зазубренный сверху.
  • Размер/шаг нагрузочной планки: 32 × 3 мм / 30 мм.
  • Размер/шаг поперечины: витой стержень 6 × 6 мм / 50 мм.

Готовые решетчатые панели

  • Размер несущей планки: 25 × 5 мм.
  • Шаблон: N100.
  • Шаг нагрузочной планки: 30 мм.
  • Шаг поперечины: 100 мм.
  • Тип перекладины: зубчатый.
  • Тип поперечины: Скрученные квадратные стержни 5,4 мм (вместо 5 мм).
  • Материал: низкоуглеродистая сталь по стандарту BS EN 10025, класс S275JR.
  • Отделка: горячее цинкование погружением в соответствии с ASTM A123.
  • Решетчатые панели прямоугольного сечения.
  • Включает подножки и выступы, которые при необходимости крепят к прямоугольным панелям с помощью зажимов.

Зажимы для решеток

  • Зажимы для решеток типа 5.
  • Состоит из зажима седла, прессованного зажима.
  • Пластины, болт и гайка (M8 × 70). Полные стандартные аксессуары.
  • Отделка: горячее цинкование погружением.
  • 4 комплекта на кв.м.

Лестничные ступени с безопасной решеткой

  • Размер несущей планки: 25 × 5 мм.
  • Шаблон: N100.
  • Шаг нагрузочной планки: 30 мм.
  • Шаг поперечины: 100 мм.
  • Тип грузовой планки: гладкая/зубчатая (рекомендуется).
  • Тип поперечины: Скрученные квадратные стержни 5,4 мм (вместо 5 мм).
  • Торцевые пластины: Плоский стержень 65 × 6 торцевых пластин с просверленными отверстиями и отверстиями с прорезями.
  • Материал: низкоуглеродистая сталь по стандарту BS EN 10025, класс S275JR.
  • Отделка: горячее цинкование погружением в соответствии с ASTM A123.
  • Кроме: крепежных болтов и гаек.
  • Размеры ступеней: 275 мм × 700 мм / 300 мм × 700 мм / 325 мм × 700 мм / 375 мм × 700 мм / 275 мм × 850 мм.
