Ленточный фундамент из бетонных блоков: Фундаменты из бетонных блоков: опорно-столбчатый и ленточный

Содержание

Ленточный фундамент из блоков ФБС, его плюсы и минусы

Достаточно часто для строительства коттеджа прибегают к устройству ленточного основания, которое отличается долгим сроком службы, хорошими характеристиками прочности и устойчивости, а также позволяет сделать цокольный этаж или подвал. Ленту чаще всего заливают как монолит, но если большое значение имеет время создания фундамента, то гораздо лучше будет сделать ленточный фундамент из блоков ФБС. Сборная конструкция изготавливается за два-три дня, а раствор, которым элементы склеиваются между собой, высыхает сравнительно быстро, в отличие от бетона, который затвердевает за месяц. Конечно, из-за веса самих блоков возведение требует применения тяжелой строительной техники, однако это окупается коротким сроком изготовления фундамента и отсутствием необходимости ждать следующего этапа стройки, т.е. возведения стен.

Фундаментные блоки представляют собой прямоугольные изделия из бетона, укрепленного при помощи арматуры. По бокам каждого блока есть выемки, чтобы создание шва по вертикали происходило легче. ФБС могут быть сделаны из тяжелого или легкого бетона, а также из бетона, в составе которого есть керамзит. Также изделия делятся на два вида в зависимости от того, какой арматурой они укреплены: закаленной или обычной. К достоинствам устройства ленточного фундамента из ФБС можно отнести следующие пункты:

Отличная несущая способность. Такое основание способно выдержать многоэтажное строение из блока или кирпича, что делает его сравнимым с монолитом.
Устойчивость по отношению к агрессивной среде и климатическим факторам.
Минимальная пористость на гранях блока делает риск появления плесени на нем практически невозможным. Этому способствует мощная прессовка ФБС.

Важно! Сделать сами блоки самостоятельно невозможно именно потому, что только на заводе могут так сильно спрессовать материал, чтобы получился качественный фундаментный блок.

При наличии соответствующей техники, процесс сборки ленты будет быстрым, так как размеры даже самых маленьких блоков достаточно велики, и создать фундамент с её помощью будет быстрее.
Экономия на сопутствующих материалах: опалубка и арматура будут не нужны, как в случае с монолитом.

Что касается минусов такого основания, то они могут быть следующими:

Обязательное использование тяжелой строительной техники: без них будет невозможна и транспортировка ФБС, и их выгрузка, и установка самой ленты. Каждый блок весит от ста с лишним килограммов, поэтому найм техники будет обязательным.

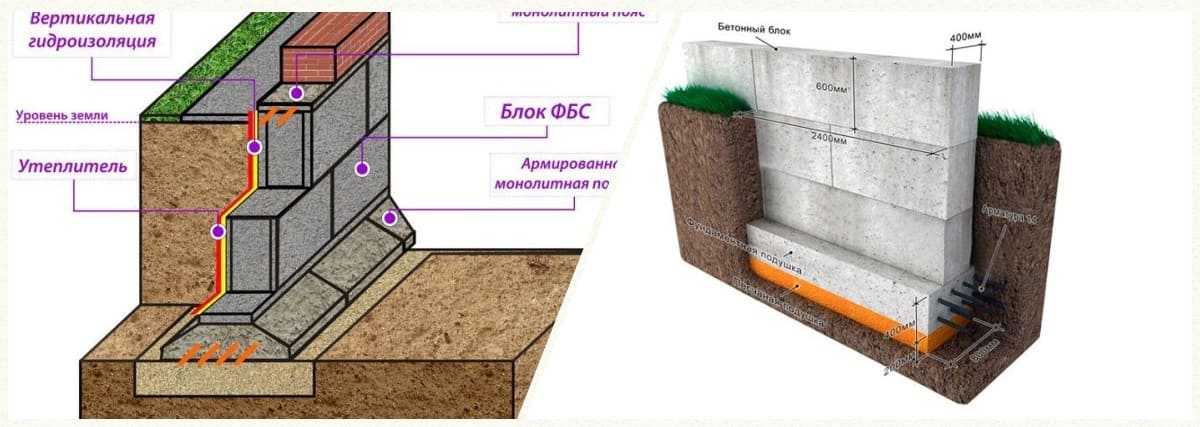

Необходимость обязательной изоляции от влаги, поскольку в основании самым слабым местом считаются швы, через которые могут проникать грунтовые воды. В устройстве ленточного фундамента ФБС, видео которого можно увидеть в сети, гидроизоляцию рекомендуется делать или при помощи пленки, или при помощи специальных средств.
Сниженная теплостойкость, которая повышается только при соответствующем утеплении.
Немалая цена за основание. Стоимость может быть в 1,5-2 раза больше, чем у монолитной ленты, так что возведение на таком фундаменте достаточно затратно.

Выводы

Ленточный фундамент из блоков ФБС, видео по созданию которого есть в сети, является недешевым, но весьма надежным и простым в сборке основанием. Его закладка подойдет и для обычного коттеджа, и для строительства крупного дома или гостиницы, и единственным минусом может стать разве что неравномерная усадка, которая особенно заметна будет на подвижном грунте.

Видео по устройству фундамента из блоков ФБС:

Сборный ленточный фундамент из ФБС своими руками: достоинства, недостатки, планирование, монтаж

Надежный фундамент хотят иметь все без исключений. А одним из самых надежных и предсказуемых является ленточный. Но монолитный ленточный фундамент строится долго: только на сборку опалубки уходит от трех дней, а еще предстоит вязать арматуру, потом бетонировать и ждать несколько дней пока он наберет хотя бы половину прочности. Это займет минимум две-три недели. Хорошо, если есть такой запас времени, а если его нет? Выход есть: умные люди придумали часть работы переносить на предприятие — там делают бетонные блоки — ФБС. Из них потом набирается фундамент, который называется — сборный ленточный. Фундамент из ФБС несложно сделать своими руками.

При использвоании такой технологии фундамент собирают из железобетонных блоков разных типов и размеров. Потому его часто называют блочным или сборным. Все это один и тот же тип.

Содержание статьи

1 Достоинства и недостатки
2 Фундаментные блоки: типы, размеры, маркировка
- 2.1 Маркировка по ГОСТу
3 Укладка блоков ФБС
4 Возводим фундамент из ФБС своими руками
5 Как укладывать ФБС
- 5.1 Как подобрать размеры блоков ФБС
- 5.2 Раствор для кладки ФБС

Достоинства и недостатки

Самый главный плюс сборного ленточного фундамента из ФБС — небольшой ресурс времени, который необходим для его изготовления. На сборку требуется всего несколько дней.

Основной недостаток: он не монолитный, потому ставить его можно не везде и не всегда. Нормально стоят сборные ленты из блоков на сухих, не склонных к пучению грунтах. При других условиях требуется расчет, причем лучше — профессиональный.

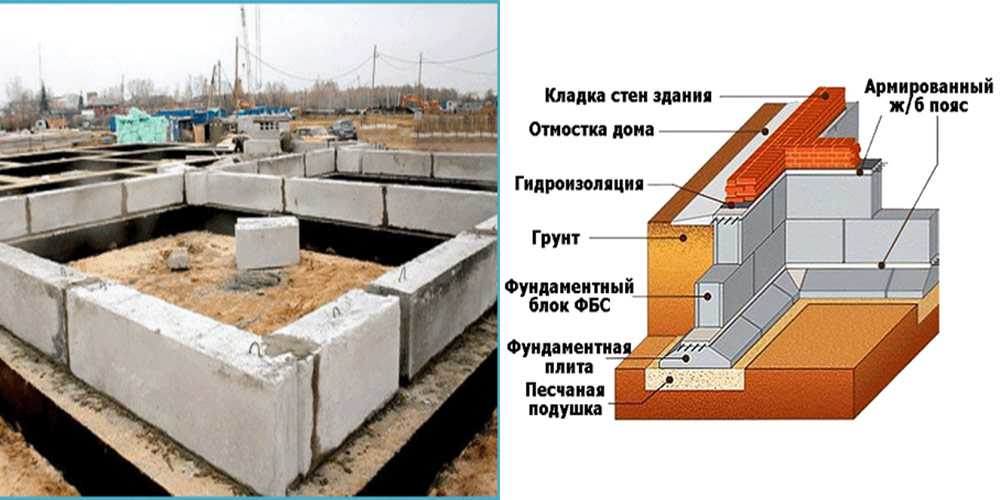

Устройство блочного фундамента

Следует учесть, что сборные фундаменты обязательно должны быть тщательно гидроизолированы и утеплены. Также необходимо сделать утепленную отмостку. Это необходимые условия нормальной их эксплуатации.

Если сравнивать ленточный монолитный и блочный фундамент, то вырисовывается такая картина:

Монолитный строится долго, блочный — быстро.
Монолитную ленту можно сделать без аренды спецтехники (хоть и сложно обойтись без заказа бетона). Чтобы собрать фундамент из ФБС своими руками, нужно будет арендовать кран, или как минимум, лебедку.
Если делать монолитный фундамент самостоятельно, стоит он дешевле, чем блочный. Если же работают наемные рабочие или фирма, то обойдется он, скорее, дороже: объем работ больше, а это немалые дополнительные расходы.
Монолит более прочный, чем сборный. Прочность примерно на 20-30% выше. Это позволяет его использовать монолитную ленту на суглинках и глине.

По многим параметрам монолитная лента выигрывает. Но если ее прочность и надежность востребована не будет, то ее изготовление — только напрасная потеря времени. При проведении работ подрядчиками это еще и напрасная трата денег. Потому, если грунты имеют нормальную несущую способность, а подземные воды находятся не ближе чем на 2 метра от требуемой глубины заложения фундамента, имеет смысл ставить дом на сборном фундаменте.

Фундаментные блоки: типы, размеры, маркировка

В частном строительстве применяют несколько типов блоков. Для устройства ленточного сборного фундамента чаще всего используют только два вида:

При возведении ленточного фундамента необходимо предусмотреть трассы для прокладки и подведения инженерных систем: водопровода, канализации, электричества, отопления. Нужно не забыть о системе вентиляции и оставить отверстия под продухи для вентилирования подпольного пространства или подвала. Для этого могут пригодиться блоки с каналом для укладки коммуникаций: ФБВ.

Размеры и типы блоков регламентируются ГОСТом 13579-78. Для частного застройщика важны в основном размеры и эксплуатационные характеристики. На фото ниже приведена часть норматива, в которой определяются типы и размеры блоков.

Выдержка из ГОСТа, нормирующего размеры фундаментных блоков

Маркировка по ГОСТу

Чтобы легче было ориентироваться в спецификации, в названиях блоков тем же ГОСТом заложена информация о их размерах и типе.

Сначала идет название. Далее — цифры, описывающие геометрию в дециметрах;.

Если длины и ширина встречаются любые, то высотой ФБС обычно делают 580 мм (в маркировке «6»). Изготовить блоки высотой 280 мм могут под заказ.

Далее, после цифр идет буквенное обозначение типа использованного бетона:

Т — тяжелый (цементно-песчаная смесь с щебнем). Самый тяжелый блок высокой плотности. Именно этот тип используют при строительстве фундаментов.
П — пористый с заполнителем из керамзитобетона. Имеют меньший вес, но и меньшую прочность, также более гигроскопичен.
С — из силикатобетона (основное вяжущее — известь). Этот тип блоков боится намокания, потому при строительстве фундаментов не используется.

Например, ФБС 24.4.6 -Т расшифровывается так: прямоугольный блок из железобетона высокой плотности. Длина 2380 мм, ширина 400 мм, высота 580 мм. По аналогии вы сможете расшифровать и другие обозначения.

Размеры блоков ФБС по ГОСТу

Укладка блоков ФБС

Выбор ширины блока обусловлен толщиной расположенных выше стен. Длина блоков подбирается так, чтобы они занимали, по возможности, всю ленту. Но даже опытные строители при подборе блоков ошибаются: остаются некоторые незаполненные участки, в которые даже самые маленькие элементы не становятся (их называют доборными). Эти участки обычно заделывают кирпичами на цементном растворе. Если кладка получилась неровной, ее затем штукатурят: так удобнее будет наносить гидроизоляцию и утеплитель.

Обычно сборный ленточный фундамент состоит из нескольких рядов блоков. Их конкретное количество зависит от требуемой высоты ленты. Чаще она закладывается ниже глубины промерзания грунта. Также учитывается при этом необходимая высота цоколя.

Устройство блочного фундамента. При укладке блоков-подушек некоторые участки остаются пустыми. Их бетонируют после установки

При установке бетонных блоков любого типа используется то же правило, что и при кладке кирпича: швы не должны совпадать. Для этого их размещают так, чтобы шов предыдущего ряда перекрывался телом блока в последующем ряду. Промежутки (вертикальные швы) между стоящими рядом элементами заполняются цементно-песчаным раствором.

Для придания конструкции большей прочности и для связки всех блоков в единую систему, поверх каждого ряда укладывается арматура. В зависимости от типа грунтов и веса здания используется пруток класса А-I — А-III. Количество прутков определяется расчетом при проектировании, их может быть от 2-х до 5 штук. При укладке и соединении прутка соблюдаются все правила армирования ленточного фундамента — связывание углов, простенков происходит по той же схеме. Разница только в том, что пояс армирования один. Поверх арматурного пояса укладывается слой раствора, на него, со смещением швов, выставляется следующий ряд блоков.

Чтобы фундамент из ФБС своими руками был более прочным, его армируют

При соблюдении этих правил сборный ленточный фундамент будет прочным и надежным.

Возводим фундамент из ФБС своими руками

Технология строительства сборного фундамента, особенно на этапе подготовки, мало чем отличается от других типов: сначала копаем котлован. Разница в меньшей трудоемкости изготовления самой ленты и в том, что не нужно делать опалубку.

Подготовка основания под блочный фундамент стандартна:

Количество рядов зависит от необходимой высоты цоколя и требуемой глубины залегания ленты. Выполнение правила укладки блоков с перевязкой обязательное. Только так собрав фундамент из ФБС своими руками, вы получите надежную основу для всего строения.

Как укладывать ФБС

В любом ряду укладка начинается с углов. Затем выставляются блоки в местах отвода простенков. Их называют маяковыми, и по ним потом равняют все остальные. Проверяется вертикальность их выставления, при необходимости вносятся коррекции. Чаще всего блок необходимо снова приподнять, сдвинуть и поставить на место.

После того как выставлены маяковые элементы, натягиваются причалки — шнуры, по которым ориентируются при установке следующих блоков. Они отмечают границы стены, причем так, чтобы ФБС стояли симметрично относительно середины блока ФЛ (блока-подушки). Предельно допустимое отклонение — 12 мм. Все последующие ряды блоков тоже выставляться должны ровно над серединой.

При укладке блоков необходимо следить за тем, чтобы они укладывались один над другим без большого смещения

Шнуры удобнее натягивать в 2-3 мм от боковых поверхностей маячных блоков. Так проще будет выставлять. Промежуточные блоки выставляются начиная с самых больших: сначала ставят все длиной 2,4 метра, потом 1,2 и затем — 0,9. Правильность их установки проверяют относительно разметочных шнуров, вертикальность — отвесом.

Как подобрать размеры блоков ФБС

Определить сколько блоков нужно на ваш фундамент, можно путем подбора. Самостоятельно сделать это можно на плане, нарисованном в масштабе. На плане вы размечаете каждый блок в том же масштабе.

Выбирают размеры блоков для фундамента из ФБС, исходя из простого правила: для повышения прочности конструкции использовать нужно самые большие размеры блоков. Потому сначала прорисовываете установленные в углах блоки 2,4 метра, потом, если они помещаются, рисуете их в местах примыкания простенков. Между ними тоже ставите самые большие блоки, которые там могут поместиться. Там, где они уже не становятся, ставите меньшего размера. Если остаются какие-то промежутки, в которые не помещается даже самый маленький блок (0,9 метра), нестрашно — эти промежутки заполняют кирпичной кладкой.

Два типа сборных ленточных фундаментов из ФБС — с подушкой и без (мелкозаглубленная лента)

Аналогичным способом прорисовываете второй ряд, не забывая о смещении швов. Если нужно, таким же способом прорисовываете третий. Затем считаете необходимое количество блоков каждого размера. Полученный план не выбрасывайте: вам он пригодится при монтаже сборного фундамента уже на площадке.

Раствор для кладки ФБС

Для кладки фундаментных блоков используется стандартный цементно-песчаный раствор марки М-100. Его можно получить используя разные матки цемента и количество песка:

на 1 часть цемента М300 берут 2,5 части песка;
на 1 часть цемента М400 песка идет уже 3 части;
при использовании М500 песка досыпают 4 части.

Сначала перемешивают сухие компоненты до получения однородного состава и цвета. Затем постепенно добавляют 0,5 части воды. Если раствор получается слишком густым, воду понемногу небольшими порциями доливают. Консистенция должна быть, как у густой сметаны: не комком, но и не течь.

Не старайтесь увеличить количество цемента. Это не только не повысит прочность бетона, как ожидаете, а намного ее снизит. Для набора крепости бетону необходимо строго определенное количество заполнителя (в данном случае песка) и воды. При недостатке того и/или другого его прочность будет ниже. В самом плохом случае он будет трескаться и крошиться.

Как построить железобетонный ленточный фундамент

Самая важная часть армирования в ленточном фундаменте – это армирование между подошвой и стеной фундамента в случае, если стена фундамента построена из железобетона. В этом случае армированием бетона может быть армирование стены фундамента. Армирование стены фундамента в этой ситуации напоминает армирование бетонной балки, которая равномерно распределяет нагрузки по фундаменту и предотвращает разрыв фундамента горизонтальными силами; а цоколь может быть бетонным или небетонным, при условии, что в его верхней части по средней оси подготовлен паз для предотвращения скольжения стены фундамента по цоколю.

Фундаментная стена должна быть отлита в деревянной опалубке.

Простейшая форма армирования получается путем размещения двух стальных стержней (арматурных стержней, арматурных стержней, арматурных стержней) внизу опалубки, отстоящих на несколько сантиметров (около 3) от нижней опалубки и примерно на 2 см от боковых сторон .

Стержни должны быть прочными во время укладки бетона, привязав их к небольшим бетонным блокам, привязанным стальной проволокой, образующей основу.

Необходимо следить за тем, чтобы арматурные стержни не смещались при укладке влажного бетона в опалубку.

Самый простой способ настройки стержней следующий, но он может быть поврежден.

Но наиболее правильной компоновкой стержней является следующая, при которой никогда не бывает стержней, сплошных в углу, угол которого меньше 180° градусов.

Наиболее сложным и надежным решением для армирования фундамента является создание целого арматурного стального каркаса для балки с четырьмя продольными стержнями в бетоне (два внизу и два вверху) и стальными стержнями меньшего диаметра. согнуты поперек к продольным стержням, расположенным на расстоянии около 30 см.

Бетон всегда должен содержать арматурные стержни и покрывать их, чтобы он защищал их от ржавчины, оставаясь при этом вблизи угла бетонной секции, чтобы сопротивляться изгибу.

Еще более эффективным решением является усиление всего фундамента. В этом случае можно выполнить описанную выше процедуру, чтобы укрепить систему, состоящую из основания и фундамента. Это также самое дорогое решение.

Есть два случая. В растворе железобетонные фундаменты и железобетонные стены фундамента заливаются раздельно, в два раза. Это решение проще, но его создание занимает больше времени, и оно слабее последнего.

В последнем решении фундамент и фундаментная стена усилены, так что клетка между ними является непрерывной.

Железобетон также может использоваться для равномерного распределения нагрузки по неармированному ленточному фундаменту.

Вариант для железобетонного ленточного фундамента

Чертежи строительных инструкций. Раздел B: Бетонная конструкция

Строительные чертежи. Раздел B: Бетонная конструкция

Карибское бедствие
Проект смягчения последствий
Осуществляется Организацией американских государств
Отдел устойчивого развития и окружающей среды
для Управления USAID по оказанию помощи при стихийных бедствиях за рубежом и Карибской региональной программы

Рисунок B-1 : Допустимое расположение ленточных фундаментов

Все наружные стены и внутренние несущие стены должны опираться на усиленные
бетонные ленточные фундаменты. Внутренние стены могут поддерживаться за счет утолщения плиты под
стену и соответствующим образом укрепить ее. Фундаменты, как правило, должны располагаться на слое
грунта или камня с хорошими несущими характеристиками. К таким почвам относятся плотные пески,
мергель, другие зернистые материалы и твердые глины.

Фундамент должен быть залит не менее чем от 1 6″ до 2 0″
под землей, толщиной не менее 9 дюймов и шириной не менее 24 дюймов или
минимум в три раза больше ширины стены, непосредственно поддерживаемой им. Где
в качестве несущего материала фундамента должны использоваться глины, ширина фундамента должна быть
увеличен до минимума 2 6 дюймов

Рисунок B-2 : Типовая деталь фундамента

Когда отдельные железобетонные колонны или колонны из бетонных блоков
используемые они должны поддерживаться квадратными фундаментами не менее 2-0 дюймов квадратного сечения и
толщиной 12 дюймов. Для фундаментов колонн минимальное армирование должно быть
стержни диаметром 6 дюймов в обоих направлениях, образующие сетку 6 дюймов.

Рисунок B-3 : Армирование ленточных фундаментов

Армирование фундамента необходимо для обеспечения непрерывности
структура. Это особенно важно в случае плохого грунта или при
здание может быть подвержено землетрясению. Предполагается, что армирование
деформированные стальные стержни с высоким пределом текучести, которые обычно поставляются в OECS. Для полосы
фундаментов минимальное армирование должно состоять из 2-х стержней № 4 («»), уложенных
продольно, а стержни диаметра расположены поперечно на расстоянии 12 дюймов.

Рисунок B-4 : Бетонный пол в деревянной конструкции

Рисунок B-5 : Бетонный ленточный фундамент и бетонное основание с
Деревянное строительство

Приемлемое устройство фундамента небольшого деревянного дома
с бетонным или деревянным полом показано на этих рисунках. Эта конструкция подходит для
достаточно жесткие почвы или мергель. Там, где здание будет стоять на скале, толщина
Фундамент может быть уменьшен, но деревянные постройки очень легкие, и их легко снести ветром.
их основы. Поэтому здание должно быть надежно закреплено болтами к бетонному основанию,
и опоры должны быть достаточно тяжелыми, чтобы предотвратить подъем.

Рисунок B-6 : Типовые детали кирпичной кладки

Бетонные блоки, используемые в стенах, должны быть прочными, без трещин и
их края должны быть прямыми и верными. Номинальная ширина блоков для наружных стен
и несущие внутренние стены должны быть не менее 6 дюймов, а лицевая оболочка a
минимальная толщина 1″. Наружные стены лучше строить толщиной 8″.
бетонный блок. Ненесущие перегородки можно соорудить из блоков с
номинальная толщина 4 дюйма или 6 дюймов. Стены из блоков следует армировать обеими
вертикально и горизонтально; это должно противостоять нагрузкам от ураганов и землетрясений. это
нормальная практика в большинстве OECS использовать бетонные колонны на всех углах и
перекрестки. Дверные и оконные косяки должны быть усилены.

Рекомендуемый минимум армирования для конструкции из бетонных блоков
выглядит следующим образом:

Стержни диаметром 4 дюйма на углах по вертикали.
Стержни диаметром 2 дюйма на стыках по вертикали.
Стержни диаметром 2 дюйма на косяках дверей и окон
для армирования горизонтальной стены используйте стержни Dur-o-waL (или аналогичные) или стержни.
каждый второй курс следующим образом:

Блоки 4 дюйма 1 бар
6-дюймовые блоки 2 стержня
8-дюймовые блоки 2 стержня

Для вертикальной арматуры стены используйте стержни, расположенные следующим образом:

Блоки 4 дюйма 32
6-дюймовые блоки 24
8-дюймовые блоки 16

Рисунок B-7 : Деталь бетонной колонны

Столбцы должны иметь минимальные размеры 8″ x 8″ и могут быть
образован опалубкой с четырех сторон или опалубкой с двух сторон с блочной кладкой с двух других.
Минимальная арматура колонны должна состоять из стержней диаметром 4 с хомутами на
6 дюймов. Колонна с заполненным сердечником или колонна из залитого бетона должна быть полностью
высота до поясного хода (кольцевой балки) у каждого дверного косяка.

Рисунок B-8 : Альтернативные варианты расположения фундамента для блочной кладки

Этот железобетонный фундамент выполнен монолитно с
плита перекрытия. Состоит из серии плитных утолщений под стены с
минимум 12 дюймов в глубину по периметру. Фундамент расположен полностью на хорошо
уплотненный гранулированный материал.

Рисунок B-9: Деталь плиты перекрытия

Железобетонная плита перекрытия остается свободной от периметра
стены. Армирующая сетка в плите укладывается сверху с крышками 1 дюйм.
Плита сооружается на хорошо уплотненной зернистой засыпке, щебне или мергеле.

Рисунок B-10 : Альтернативная деталь плиты перекрытия

Подвесная железобетонная плита привязана к внешней
балка на уровне пола. Важна верхняя (стальная) арматура. Главный
арматура должна быть порядка «диаметра в центрах 9 дюймов», а
распределительная сталь диаметром 3/8 дюйма с центрами 12 дюймов.

Рисунок B-11 : Деталь крепления рельса Vernadah к колонне

Важно, чтобы поручни были надлежащим образом закреплены в боковых стенках.
столбец. Как минимум болты должны быть оцинкованы для предотвращения коррозии.
Для крепления балясин к бетону рекомендуется использовать эпоксидный раствор или химические анкеры.
столбец.

Рисунок B-12 : Армирование подвесных плит

Изгиб и фиксация арматуры должны выполняться квалифицированными рабочими.
Необходимо соблюдать осторожность, чтобы поддерживать верхнюю сталь в верхней части с соответствующим покрытием.

Рисунок B-13 : Устройство усиления для
Подвесные балки

Изгиб и фиксация арматуры должны выполняться квалифицированными мастерами.
Необходимо соблюдать осторожность, чтобы поддерживать верхнюю сталь в верхней части с соответствующим покрытием.

Рисунок B-14 : Устройство усиления для
Подвесные консольные балки

Изгиб и фиксация арматуры должны выполняться квалифицированными мастерами.
