Испытание образцов бетона на прочность
Строительный процесс и эксплуатация зданий / сооружений из бетона предполагает периодически проводить проверку качества и анализ бетонных конструкций. Независимая экспертиза бетона устанавливает соответствие заявленной документацией марки бетона фактической и допустимость его использования на данном конкретном объекте строительства.
В зависимости от ситуации проводится:
· Оценка качества бетонных конструкций эксплуатируемых и приостановленных объектов.
· Проверка характеристик бетона при приемке. Исследуются образцы бетона на производстве и / или на строительной площадке, определяется уровень подвижности и плотности бетона.
Лаборатория испытания бетона С-Тест Калуга осуществляет комплексные исследования образцов строительного материала + проведение независимой экспертизы качества бетона на объекте и в лаборатории.
Лабораторные исследования образцов бетона полностью соответствуют требованиям ГОСТ 12730-78, ГОСТ 10060-95, ГОСТ 10180-90, ГОСТ 22690-88, ГОСТ 18105-2010.
Процесс испытания бетона в лаборатории в Калуге проходит по методикам, рекомендованными Федеральными исследовательскими институтами, четко определяющими последовательность изучения каждого параметра объекта испытаний.
Испытание бетона на прочность, морозостойкость, влажность и влагопроницаемость
Для получения максимально достоверных результатов следует своевременно и правильно провести отбор контрольных образцов для исследования / экспертизы. Проведение испытаний бетона на прочность в лаборатории проходит по образцам кубической и цилиндрической формы, изготовленным в лаборатории или отобранным непосредственно на объекте. В первом случае, бетон необходимой марки заливается в форму, выдерживается 28 дней в условиях, максимально приближенным к условиям эксплуатации. При повышенной влажности в расчетах используется поправочный коэффициент к прочности образцов бетона – это особенно актуально, когда анализируется прочность ячеистого бетона. После застывания образец отправляют на исследование.
Если в результате экспертной проверки бетона изготовленного образца возникают сомнения, то оценить прочность бетона можно при испытании пробы, взятой непосредственно на объекте — керна. Для лабораторных испытаний кернов бетона образец вырезают алмазной буровой коронкой.
Основные параметры анализа бетона и бетонных конструкций, из которых складываются эксплуатационные характеристики материала:
· Испытание бетона на морозостойкость. Многократное повторение цикла «замораживание/размораживание».
· Анализ влажности бетона.

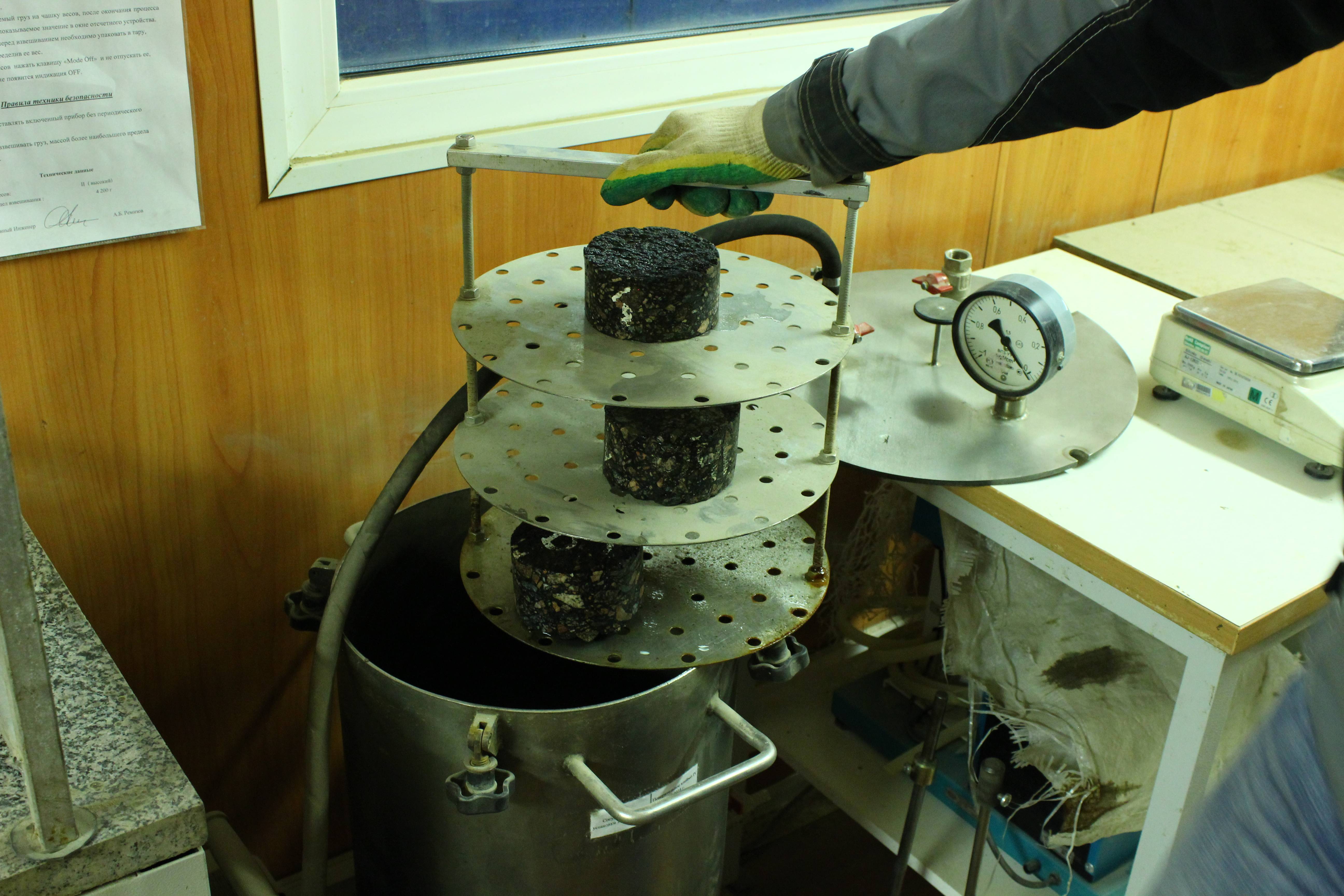

· Экспертиза влагопроницаемости (водопоглощения).
· Лабораторные испытания бетона на прочность.
При испытании бетона в лаборатории на прочность применяются два метода определения прочности бетона:
· разрушающие испытания бетона;
· неразрушающие исследования.
Испытание образцов бетона на сжатие и растяжение относится к разрушающим исследованиям.
Анализ и испытание бетона на сжатие проходит под воздействием непрерывного увеличения нагрузки. После достижения максимальной величины, когда образец разрушается, параметр фиксируется и используется для расчета прочности на сжатие исследуемого бетона. Проведение разрушающих статических испытаний подразумевает разрушение объекта под воздействием поверенного испытательного пресса.
Прочность на растяжение исследуемых образцов – параметр, показывающий подверженность бетона растрескиванию. Контрольным показателем при проведении анализа является изгиб неармированной бетонной балки, точнее, показатель растягивающего напряжения в нижних слоях образца.
Определение прочности бетона методами неразрушающего контроля не обязательно проводить в лабораторных условиях — практикуется проведение испытаний бетона на прочность на объекте.
Проверка прочности образцов бетона проводится с помощью инструментария, позволяющего сделать анализ бетона методом:
· упругого отскока и пластической деформации;
· ударного импульса;
· отрыва;
· скалывания ребра;
· отрыва со скалыванием;
· ультразвукового импульса.
Контроль прочности бетона в испытательной лаборатории методом ударной нагрузки основан на применении ударного импульса, упругого отскока, пластической деформация бетона.
Испытание бетона ультразвуком и испытание с частичным разрушением
Экспертная проверка прочности бетона ультразвуком основана на скорости прохождения ультразвукового импульса через толщу бетона. Наличие трещин, каверн, плотность и упругость исследуемого объекта напрямую влияют на скорость импульса. Метод ультразвукового импульса применяется для дефектоскопии, позволяющей получить более глубокий анализ конструкции.
Для оценки прочности бетона методом частичного разрушения образец подвергается незначительным повреждениям:
· Отрыв со скалыванием. На бетонную поверхность монтируются анкерные приспособления, определенных типоразмеров и фиксируется величина (сила) отрыва.
· Скалывание. Определяется сила, необходимая для откалывания куска при скользящем ударе по ребру конструкции.
· Отрыв. Отрыв стального диска, зафиксированного клеевым составом к поверхности бетона.
Лабораторные испытания бетона
Специалисты строительной лаборатории С-Тест Калуга сделают экспертизу на прочность бетона в любой конструкции и проведут комплексное исследование предоставленных или отобранных образцов.
В анализ качества входит:
· Исследование прочности бетона;
· Определение реальной марки бетона;
· Оценка степени влажности — проведение диэлькометрического исследования бетона в лаборатории;
· Измерение морозостойкости бетонной смеси и бетонных конструкций;
· Исследование водонепроницаемости бетонных блоков и иных конструкций;
· Экспертиза растворов и бетонных конструкций неразрушающим методом.
Строительная экспертиза бетона цена
Испытание бетона | Независимая экспертиза бетона в Санкт-Петербурге – Испытательная лаборатория Северный Город в Санкт-Петербурге
» » Испытание бетона
- Скидка до 30% для крупных объемов
- Рассрочка на услуги нашей лаборатории
- Камеральная обработка в подарок при сопровождении
- Приведи партнёра и получи скидку до 20%
При проведении строительных работ, связанных с сооружением бетонных конструкций, применяемые смеси зачастую проверяются на прочность. Подобные испытания проводятся, когда бетон достигает проектной прочности. Как правило, это происходит через 28 суток с момента приготовления смеси. Помимо этого, качественные показатели бетона могут определяться в следующих случаях:
- При сдаче и приёмке изделий, если речь идёт о сборных и сборно-монолитных конструкциях. Подобная процедура носит название входного контроля бетона.
- В момент снятия опалубки или нагружения конструкции, если речь идёт о строениях монолитной разновидности.
- При проведении различных экспертиз бетона, цель которых — найти причину разрушения или повреждения зданий и сооружений.
Заказать контроль качества бетона в Санкт-Петербурге можно по телефону: +7 (812) 458-59-75
ПОЧЕМУ ОБРАЩАЮТСЯ В «ИЛ СЕВЕРНЫЙ ГОРОД»:
- Опытные инженеры и квалифицированные рабочие
- 2 собственные лаборатории и проектный отдел
- Самое современное и поверенное оборудование
- Сложные проекты и более 700 испытаний по всей России
- Гарантия качества и лучших цен в СПб и Л.О.
- Являемся судебно-строительными экспертами в судах
- Весь пакет сертификатов и аккредитаций установленного образца
- Персональный менеджер и инженер-обследователь
Для определения прочностных характеристик материала в лаборатории, испытания бетона применяются две разновидности методов, а именно: с разрушением образцов и неразрушающие.
Если речь идёт о первом методе, то из смеси формируются образцы, подвергающиеся давлению до полного разрушения, если о втором – он может использоваться для проверки готовых бетонных конструкций. От типа применяемого метода также зависит стоимость испытаний бетона.
Мы гарантируем лучшие цены на испытания бетона
Чтобы мы рассчитали точную стоимость по Вашему проекту – оставьте заявку через форму ниже:
Проверка бетона конусом (осадка конуса).
При проведении строительных работ контроль качества бетона часто определяется с использованием специализированного конуса. Суть подобного испытания заключается в использовании усечённого конуса, а также учёта присутствия пластификаторов и уровня их содержания на 1 кубический метр смеси. Проверка проводится в соответствии со следующим алгоритмом:
- Применяемый конус заполняется раствором.
- Бетон прокалывается. Это позволяет ликвидировать пустоты, уплотнить бетон и дополнить смесь.
- Конус снимается, после чего располагается рядом с раствором.
- Производится проверка на пластичность. Если осадка бетонного конуса составляет 5 см, то смесь можно назвать жёсткой, более 5 см – подвижной.
Показатель подвижности определяет область применения исследуемого материала. Например, бетон, получивший категорию П2 или П3 может быть использован для заливки конструкций монолитной разновидности.
Заказать испытание бетона в ООО «ИЛ Северный город» можно по телефону +7 (812) 458-59-75.
Наши работы
Все работы
Похожие услуги
Лабораторные услуги – ОК/КК – Бетон
Стандартные и специализированные лабораторные услуги – Бетонные материалы
Полевые проверки и испытания материалов играют жизненно важную роль в проектах строительства, ремонта и реабилитации. Проведенные анализы помогают определить соответствие материалов спецификациям проекта и помогают предотвратить дорогостоящие ошибки, связанные с использованием некачественных материалов или неудовлетворительной укладкой материалов.
Наши лабораторные службы предоставляют владельцам, менеджерам, инженерам и подрядчикам важную информацию, полученную в результате анализов, проводимых на каждом этапе любого конкретного проекта.
Долгая история SIMCO в области материаловедения и испытаний способствовала созданию обширной базы данных материалов, которая включает множество различных типов бетонных смесей для широкого спектра условий эксплуатации.
Группа экспертов в данной области SIMCO предоставляет услуги по тестированию каждого компонента в характеристиках бетонной смеси (цемент, зола-уноса, шлак, добавки и заполнители и т. д.). Лабораторные услуги SIMCO включают разработку и оценку бетонных материалов для новых конструкций и проектов ремонта и восстановления, научные исследования, анализ рисков, оценку срока службы, исследования коррозии, судебно-медицинские экспертизы и испытания для контроля качества.
SIMCO располагает собственной современной лабораторией, сертифицированной по стандарту ISO 9001:2015 и полностью оборудованной для производства пробного бетона, а также для проверки существующих материалов в соответствии со всеми стандартными методами испытаний.
Каким бы ни был проект, для новых или существующих конструкций, команда высококвалифицированных и сертифицированных технических специалистов SIMCO обладает гибкостью и опытом в проведении стандартных и специализированных испытаний бетона и применит свои обширные знания о материалах, чтобы помочь клиентам с соответствующим выбором материалов для обеспечения долговечности, долговечности и долговечности. устойчивые и безопасные бетонные конструкции.
Посмотреть стандартные лабораторные тесты
Посмотреть специализированные лабораторные тесты
Контроль качества и обеспечение качества при производстве и строительстве бетона
Проверка и тестирование производства бетона имеют решающее значение для обеспечения высокого качества строительных конструкций. Вот почему SIMCO разработала и внедрила новые процедуры проектирования и обеспечения качества для обеспечения качества и долговечности новых и существующих конструкций.
Следует подчеркнуть, что использование спецификаций, основанных на характеристиках, будет по существу бессмысленным, если не будут внедрены тщательные процедуры обеспечения качества и контроля для поддержания запланированных показателей срока службы.
Процедуры должны четко описывать методы тестирования обеспечения качества, частоту тестирования, то, как будет использоваться тестирование, а также последствия невозможности достижения желаемого диапазона результатов.
Качество означает совершенство, поэтому чрезвычайно важно применять соответствующие стандарты для определения уровня приемлемости любого конкретного производства. Команда профильных экспертов SIMCO имеет большой опыт проведения аудитов контроля качества бетона на всех этапах строительства, ремонта и реконструкции.
Методологии SIMCO основаны на всесторонних знаниях о технологиях бетона, материаловедении, практике строительства и восстановления, а также о требованиях к бетону, чтобы соответствовать широкому диапазону условий воздействия окружающей среды.
Краеугольным камнем этой передовой методологии обеспечения качества является проверенная программа численного моделирования под названием STADIUM®, которая может прогнозировать время, в течение которого хлориды и другие ионы загрязняют бетон, что приводит к возникновению коррозии и других механизмов химического повреждения.
Использование этой методологии предназначено для дополнения основных принципов надлежащей практики проектирования и строительства с целью создания прочных бетонных конструкций и в дополнение к обычным испытаниям материалов для обеспечения качества.
Наши услуги
- Оценка технических характеристик и требований к сроку службы
- Разработка процессов и процедур обеспечения качества и контроля качества
- Испытания бетона в процессе производства
- Проверка на месте и контроль качества 90 036
SIMCO сертифицирована по стандарту ISO 9001:2015
Сертификат ISO 9001:2015
Бетонная лаборатория Обзор | ФХВА
Лаборатория Цель
Основной целью Бетонной лаборатории является проведение исследований для разработки более качественной, более прочной, рентабельной и устойчивой бетонной инфраструктуры путем:
- Исследование и характеристика бетонных материалов, используемых для автомобильных дорог, включая цемент, заполнители, дополнительные и альтернативные вяжущие материалы и добавки.
- Оценка и улучшение аспектов долговечности бетона.
- Разработка и оценка новых методов тестирования или усовершенствование существующих процедур тестирования.
- Сотрудничество с академическими кругами и промышленностью в продвижении новых технологий.
- Проведение судебно-медицинских расследований по запросу Агентства, государственных департаментов транспорта (DOT) и других государственных учреждений.
- Поддержка инициативы Performance Engineered Mixets (PEM) путем оценки и проверки методологий и критериев.
Лаборатория Описание
Бетонная лаборатория проводит исследования во многих областях, связанных с бетонными материалами, такими как летучая зола, шлаковый цемент и альтернативные вяжущие материалы с небольшим содержанием гидравлического цемента или без него. Лаборатория сотрудничает с академическими кругами, другими государственными учреждениями и промышленностью, используя опыт проведения исследований для решения проблем национального значения.
Лаборатория бетона инспектирована Справочной лабораторией цемента и бетона (CCRL) и аккредитована Справочной лабораторией по материалам Американской ассоциации государственных служащих автомобильных дорог и транспорта (AASHTO).
Недавние достижения и вклад
Недавние проекты
ОЦЕНКА И ПРОВЕРКА ПРОЦЕДУР ИСПЫТАНИЙ НА ДОЛГОВЕЧНОСТЬ БЕТОНА В ПОДДЕРЖКУ AASHTO PP84-17
Резюме: В рамках усилия по продвижению более прочных, долговечных и экономичных эффективной бетонной инфраструктуры, Федеральное управление автомобильных дорог (FHWA) в партнерстве с DOT штатов, академическими кругами и промышленностью работает над созданием нового подхода к разработке бетонных смесей и процедурам обеспечения качества, переходя от предписывающего к практическому подходу. Стимул программы PEM FHWA заключается в том, чтобы помочь DOT штата перейти от предписывающих спецификаций к рабочим характеристикам, давая им возможность временно использовать предписывающие спецификации.
Набор новых и модифицированных процедур тестирования был предложен в рамках инициативы PEM и включен в практику AASHTO, PP-84-17. Эти процедуры охватывают несколько категорий, каждая из которых состоит из нескольких процедур тестирования, которые требуют оценки, уточнения и проверки, прежде чем их можно будет реализовать. Эта задача, а также проверка критериев, предложенных в PP84, была возложена на Лабораторию бетона в Исследовательском центре шоссейных дорог Тернер-Фэрфбэнк (TFHRC). Поскольку эти процедуры одобрены и одобрены AASHTO, они будут интегрированы в программу спецификаций, связанных с характеристиками (PRS).
Основными целями исследования TFHRC являются:
- Оценка, уточнение и проверка методов испытаний, связанных с долговечностью, как показано в AASHTO, PP-84-17, и, при необходимости, рекомендации изменений в этих методах испытаний.
- Создать базу данных пористых растворов смесей, используемых государственными DOT.
- Создать базу данных о сорбционной способности смесей, используемых государственными DOT.
- Провести оценку устойчивости.
- Определите точность теста.
Оценка и валидация новых быстрых тестов ASR
Резюме:
оценивать меры по ее предупреждению и смягчению. Многие блоки экспонирования в Северной Америке, в том числе в Техасе и Канаде, выходят из строя и демонстрируют признаки ASR, несмотря на то, что они прошли двухлетний срок Американского общества испытаний и материалов (ASTM) C129.3. Конкретное сообщество сходится во мнении, что ASTM C1293 может правильно обнаруживать ASR в реактивном заполнителе; однако при использовании смесей, содержащих дополнительные вяжущие материалы (SCM) в качестве смягчающей или профилактической обработки, его надежность была непостоянной. Говорят, что основной проблемой теста является выщелачивание щелочей.
Два новых метода испытаний, AASHTO T380 — испытание миниатюрной бетонной призмы (MCPT) и испытание бетонного цилиндра (CCT) — были определены как процедуры испытаний, которые потенциально устраняют недостатки ASTM C129.
3, таких как щелочное выщелачивание и длительная продолжительность испытаний, а также оценить эффективность мер по смягчению и предотвращению ASR. MCPT занимает всего восемь недель, а CCT — до девяти месяцев.
Это исследование, проведенное в сотрудничестве с Орегонским государственным университетом и Техасским университетом в Остине, направлено на изучение надежности этих двух методов тестирования — MCPT и CCT — при оценке мер по смягчению последствий ASR. Основная цель этого исследования двояка:
- Изучить использование CCT и MCPT в качестве точных и ускоренных методов испытаний при оценке мер по смягчению ASR и сравнить результаты лабораторных испытаний с данными на различных объектах воздействия в Северной Америке.
- Определите надлежащую продолжительность теста и пределы расширения для предлагаемых методов тестирования.
Уменьшение размера образца бетона Испытание на прочность на изгиб для обеспечения безопасности и простоты обращения
Резюме: В этом проекте оценивалась возможность использования образцов меньшего размера.
Всего было приготовлено 22 бетонные смеси с различным соотношением воды и цемента (в/см), типами крупного заполнителя и максимальными номинальными размерами. Кроме того, в сотрудничестве с ASTM и 22 лабораториями было проведено межлабораторное исследование (ILS) для определения прецизионности процедуры испытаний.
Реализация:
- AASHTO T23 и AASHTO T97 были пересмотрены, чтобы разрешить использование балок меньшего размера и включить заявление о точности в AASHTO T97.
- Несколько заинтересованных сторон уже начали использовать балки меньшего размера.
Влияние противогололедных солей на транспортные свойства бетона
Резюме:
Это исследование было направлено на оценку комбинированного эффекта диффузии и абсорбции на транспортные свойства образцов бетона, подвергшихся воздействию противогололедных солей. Обычный бетон, 30-процентная зольная пыль F и 50-процентная шлакоцементная бетонная смесь с массовым отношением 0,42 или 0,50 подвергались воздействию NaCl, CaCl 2 и MgCl 2 непрерывно или во влажных и сухих циклах на срок до года.
Установлено, что скорость поглощения и кажущийся коэффициент диффузии зависят от состава смеси, условий воздействия и катионов солей в растворе. Результаты показали важность тщательной интерпретации; результаты транспортных испытаний зависят от истории воздействия и протоколов испытаний.
Если полагаться исключительно на результаты испытаний без понимания истории воздействия бетона и факторов, влияющих на отдельные испытания, это может ввести в заблуждение.
Влияние характеристик заполнителя на характеристики бетона
Резюме: Это был совместный проект между TFHRC и Национальным институтом стандартов и технологий (NIST), в ходе которого оценивалось и количественно определялось влияние характеристик заполнителя, которые обычно не учитываются применительно к бетону. механическое исполнение. Результаты показали, что для одинаковых пропорций смеси выбор крупных заполнителей может оказать заметное влияние на характеристики бетона как в отношении механических, так и транспортных свойств.
Несовместимость некоторых свойств пасты и заполнителя, вероятно, способствует развитию межфазных напряжений, потенциально вызывающих микротрещины, ослабление связи между двумя фазами и снижение измеренной прочности бетона. Результаты также показали, что выбор оптимального заполнителя для конкретного применения требует знания используемого вяжущего; некоторые заполнители работали лучше с обычным бетоном, чем с тройными смесями, и наоборот. Связь между заполнителями и пастой/раствором сильно влияет на механические свойства производимого бетона.
Мероприятия
12–14 ноября 2019 г. проведен «4-й -й -й семинар TFHRC по новым разработкам, связанным с долговечностью бетонных покрытий».
Возможности лаборатории
, и проведение испытаний на цементный раствор, раствор и бетон. Лаборатория оснащена оборудованием для оценки свойств в раннем возрасте (например, реологических свойств, схватывания и калориметрии), механических свойств (включая прочность и модуль упругости), изменения объема и долговечности бетона, включая коэффициент образования, замерзание и оттаивание, проницаемость.
, проницаемость ионов и щелочно-агрегатная реакция.
Лабораторные услуги
Услуги сосредоточены на исследованиях и расследованиях в TFHRC или в сотрудничестве с другими государственными учреждениями, а также академическими кругами и промышленностью. Услуги также включают проведение судебно-медицинских расследований, запрошенных агентством, а также Департаментом транспорта штата и другими государственными учреждениями.
Лабораторное оборудование
Приготовление смеси, отверждение и кондиционирование образцов
Бетонная лаборатория может смешивать пасты с помощью смесителя с большими сдвиговыми усилиями (ASTM C1738), вакуумного смесителя или небольшого планетарного миксера (ASTM C305). Растворы готовятся с помощью планетарных миксеров трех разных размеров. Бетон подготовлен с 2 фута 3 тарельчатый планетарный миксер, барабанный миксер 0,75 фута 3 или 6 футов 3 и миксер с большими сдвиговыми усилиями.
Отверждение и кондиционирование осуществляются в помещении для отверждения, в одном из трех резервуаров для отверждения с регулируемой температурой, которые автоматически поддерживают постоянный уровень воды и температуру, или в климатической камере (рис.
1). Три небольшие климатические камеры (рис. 1), расположенные в отдельной комнате, используются для кондиционирования или поддержания образцов при определенной температуре и условиях относительной влажности во время испытаний.
Комната усадки используется для кондиционирования или испытания образцов в стандартных или других особых контролируемых условиях.
Оценка раннего возраста
Лаборатория бетона может отслеживать реакции гидратации с течением времени с помощью изотермического калориметра (рис. 2) или полуадиабатического калориметра и автоматического прибора для определения времени схватывания. Удобоукладываемость оценивают с помощью потоковой таблицы, консистометра vebe и реометра с динамическим сдвигом (рис. 3). Супервоздушный счетчик (SAM) используется для измерения воздушно-пустотной системы свежего бетона.
Оценка механических свойств
Модуль упругости при сжатии, растяжении при расщеплении и модуль упругости определяются на одной из двух универсальных испытательных машин (1 миллион фунтов силы и 500 тысяч фунтов силы) (рис.
4). Для модуля упругости используется компрессометр/экстензометр с линейными регулируемыми дифференциальными трансформаторами (LVDT). Прочность на изгиб получают в балочном испытателе (рис. 4). Также доступны четыре ползучести.
Оценка изменения объема
Лаборатория бетона располагает оборудованием и оборудованием для оценки свободной и автогенной усадки. Кроме того, двойное кольцо используется для оценки развития напряжения и потенциала растрескивания бетона из-за ограниченного изменения объема (AASHTO T363). Влияние температуры на изменение объема определяют с помощью испытательного прибора для измерения коэффициента теплового расширения (КТР) (рис. 5).
Оценка долговечности
Лаборатория бетона включает оборудование для исследования воздействия химических веществ и окружающей среды на бетон, в том числе две автоматические камеры замораживания-оттаивания (рис. 6) вместимостью 17 образцов, тестер резонансной частоты, компьютер- оборудование для контролируемого проникновения хлоридов, профилирование хлоридов и титрование (рис.
7), а также образование оксихлорида кальция с использованием низкотемпературного дифференциально-сканирующего калориметра (LTDSC) (рис. 8).
Поровый раствор выражается из пасты, строительного раствора или бетона для использования при определении коэффициента пласта или для мониторинга химических реакций (рис. 9). Химический анализ порового раствора или характеристика химических материалов выполняется с помощью рентгенофлуоресцентного спектрометра (XRF) (рис. 10), а удельное сопротивление порового раствора определяется с помощью удельного сопротивления ячейки (рис. 11).
Для определения коэффициента пласта также используются прибор поверхностного удельного сопротивления бетона (рис. 12) и измеритель объемного удельного сопротивления бетона (рис. 13).
Лаборатория бетона также занимается оценкой механизмов стресса, таких как щелочно-агрегатная реакция.
Характеристика материалов
Вяжущие материалы химически охарактеризованы с использованием XRF-спектрометра (рис.
10), а заполнители физически охарактеризованы в отношении их удельного веса, поглощения и удельного веса. Кроме того, их форма, угловатость и текстура могут определяться с помощью системы измерения совокупного изображения (AIMS) (рис. 14).
Рисунок 1. Фотография. Экологические палаты.
Рис. 2. Фотография. Изотермический калориметр.
Рис. 3. Фотография. Реометр динамического сдвига.
Рис. 4. Фотография. Универсальные испытательные машины.
Рисунок 5. Фотография. Аппарат КТР.
Рис. 6. Фотография. Камера замораживания-оттаивания.
Рисунок 7. Фотография. Аппарат для титрования.
