Саморезы по бетону, крепление — сэндвич панели

Для крепления сэндвич-панелей к бетонным основаниям применяют саморезы HARPOON специальной конструкции, рассчитанные на совместное использование с кровельными тарельчатыми дюбелями. Их конструкция полностью соответствует эксплуатационным характеристикам скрепляемых материалов.

Подбор продукта

  • Назначение

    гвл

    для доборных элементов

    для лстк

    для плоской кровли

    для прижимных элементов

    для профлистов

    для сэндвич-панелей

    осп

    по бетону

    по гипсокартону

    по металлу

    фанера

    фиброцементные плиты

    цсп

  • К чему крепить

    к бетону

    к металлу

  • Наконечник

    острый

    сверло

  • Особенности

    torx

    с зенкующими ребрами

    с крестовой головкой

    с крыльями

    с потайной головкой

    с пресс-шайбой

    с сферической головкой

    с уплотнительной шайбой

    с шестигранной головкой

  • Тип

    полушестигранные

  • Вид крепления

    сэндвич-панели

    лстк

    доборные элементы

  • Материал основания

    металл

    бетон

  • Тип

    harpoon plus

    harpoon

Сбросить

Шурупы по бетону HARPOON для крепления кровельных тарельчатых дюбелей к бетону HCCV-R

Всего продуктов 1

|

‹ Назад

1
Вперед ›
| Показать все

Основными конструктивными элементами саморезов для сэндвич-панелей по бетону являются:

  • Наконечник в форме острия, при проникновении которого в прочный бетон минимизируется риск растрескивания материала;
  • Круглая головка с углубленным TORX-шлицем, хорошо фиксируемая при монтаже и позволяющая снизить расход насадок;
  • Стержень длиной от 80 до 110 мм, нижняя часть которого для снижения вероятности вырыва из бетонной основы покрыта специальной резьбой переменного диаметра;
  • Плоская площадка под прижимной головкой для более надежной фиксации элемента в тарельчатом дюбеле.

Для изготовления крепежа использована закаленная углеродистая сталь с защитным слоем противокоррозионного покрытия. При выполнении монтажных работ используют торкс-насадки. Перед ввинчиванием самореза рекомендуется подготовить установочный канал в бетонной основе с помощью бура SDS plus.

Как крепить сэндвич-панели к бетону и металлу, самонарезающие винты

Основа быстромонтируемого здания (БМЗ) – прочный каркас из металла или железобетона. Поверх него монтируются ограждающие конструкции (ОК). Ограждения могут быть выполнены из полностью готовых к монтажу трехслойных сэндвич-панелей, либо же из наборного сэндвича – полистовой сборки.

Учитывая, что полистовка обходится застройщику несколько дороже и требует больших трудозатрат, актуальность в строительстве приобрели именно готовые панели.

Как крепятся сэндвич-панели?

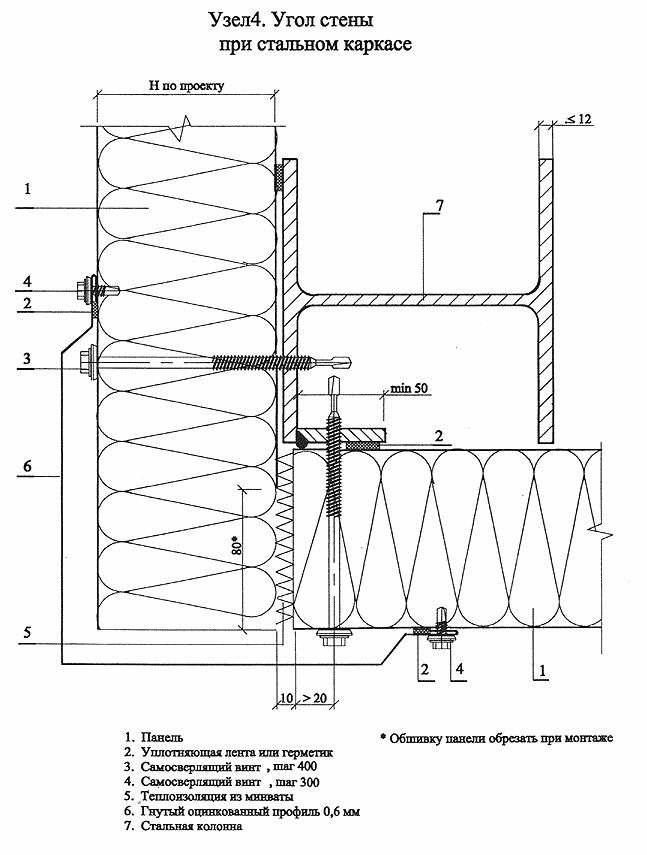

Сэндвич-панели крепятся к каркасу из любого материала, будь-то металл, бетон, дерево и т.д., исключительно с помощью самонарезающих винтов. Для каждого вида материала свой саморез.

Но приемлемым и правильным с технической точки зрения было и остается крепление исключительно к металлу, винтами предназначенными для металла. Тип, диаметр и длина самореза определяется толщиной панели, материалом каркаса, сложностью узла. Информация о крепежных элементах и особенностях крепления содержится в проектной документации. В частности длина и диаметр определяется путем сложных расчетов с учетом приходящихся нагрузок. В частном строительстве рассчитать длину винта можно по следующей формуле:



Длина винта = толщина панели + длина части самореза с резьбой + 5 мм,



где 5 мм – величина, компенсирующая наличие уплотнительной шайбы. Уплотнительная шайба – обязательный элемент крепежной системы. Она обеспечивает не только плотность соединения, но и предотвращает снижение эксплуатационных характеристик сэндвича. Нарушение целостности полимерного покрытия, как и обкладки в целом, — чем и является крепление, — прямя угроза качеству ограждающих конструкций. Во избежание развития коррозийных процессов и изменения свойств утеплителя для крепления металлических панелей используется винт с оцинкованной или кадмированной поверхностью, снабженный уплотнительной шайбой.

Молекулы цинка на поверхности шурупа предотвращают окисление металла, резиновая шайба надежно герметизирует место соединения.

В процессе монтажа важно соблюдать ключевые требования:

  • Саморез должен вкручиваться строго под углом 90 градусов – наклоны и перекосы недопустимы;
  • Нельзя перетягивать или недотягивать винт – целостность уплотнительной шайбы не должна нарушаться.

Подробнее:

  • Правила монтажа сэндвич-панелей

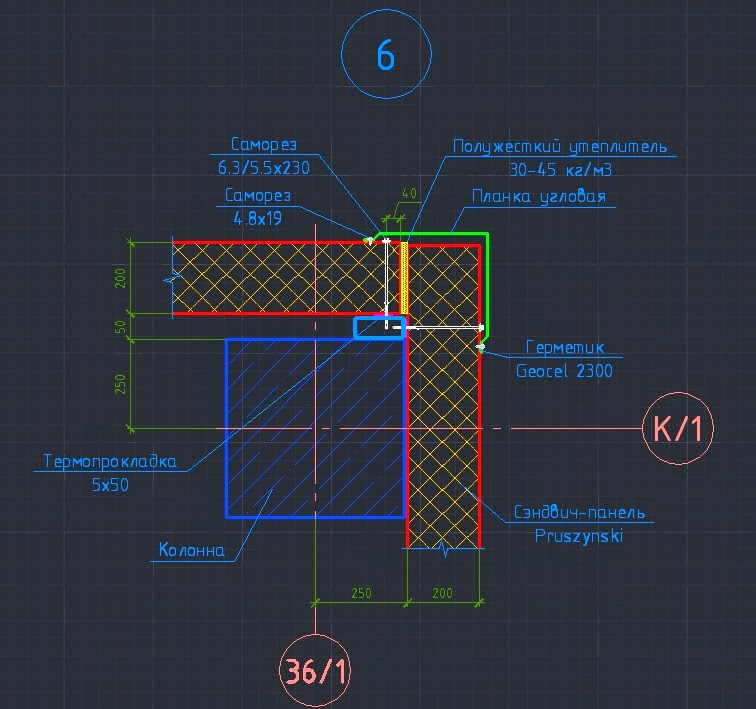

Крепление сэндвич-панели к бетону

К бетону металлический сэндвич крепится так же, как и к металлическим конструкциям — с помощью самонарезающих винтов. Единственное отличие – поверх бетонного основания монтируются пояса из металла. Несколько отличается и тип резьбы винта. Саморезы для крепления к бетону обладают специальной резьбой с переменным диаметром. Именно она обеспечивает высокие показатели на вырыв самореза из бетонного основания.

Рассчитать количество саморезов, необходимых для крепления к железобетонному основанию можно следующим образом:

Для стеновых ОК:



Площадь ОК х 1,5 = количество саморезов,



где 1,5 – коэффициент количества, т.е. для крепления квадратного метра стеновой панели необходимо полтора винта.

Для кровельных сэндвич-панелей принцип расчета аналогичен, за исключением того, что коэффициент количества равен двум.

Успехов в строительстве!
