Крепление бруса: Крепеж для бруса

Виды крепежа бруса

Среди разных вариантов соединения бруса наиболее популярными являются «ласточкин хвост», «в коренной шип», «в стык» и «в лапу». Таким образом, можно закрепить брус между собой, по длине, Т-образно и по углам. Предпоследний вариант можно применять практически в любом деревянном строительстве, поскольку внутренние стены присутствуют в любом здании. Ниже будет изложена более подробная информация касательно видов крепежа бруса.

1. Конструкция «в ласточкин хвост».

Одним из наиболее теплых и герметичных замковых вариантов под строительство брусового дома считается крепление бруса «в ласточкин хвост». Его выполняют согласно правилам ГОСТ 30974-2002. Применение такого соединения дает возможность получить долговечный и надежный крепеж без использования дополнительных элементов.

На торце бруса выпиливается паз и шип, которые должны соответствовать друг другу и соединятся в один герметичный узел. Основным отличием является трапециевидная форма шипа. Такое крепление применяют для Т-образного, углового и «в длину» типов соединений. Если речь идет о Т-образном варианте, подобная техника позволяет возводить дома без дополнительных напусков в локациях внутренних стен, что дает возможность использовать брус меньшего сечения.

Угловые крепежи бруса между собой при установке утепляются джутовым волокном, хотя технология и так не пропускает ветра. «Ласточкин хвост» в углах можно прирубить на подобие как у бруса или бревна в полдерева, однако она должна иметь трапециевидную форму. Такие брусья складывают друг на друга в полдерева.

2. Соединение «в коренной шип».

Данный вид крепления является одним из самых легких. Его используют для сращивания 2-х компонентов в надежное невидимое крепление. Конструкция состоит из прямоугольной формы шипа и выполненного под него паза. Выпиливать паз и шип можно собственноручно по ниже представленным схемам.

На рисунке изображен наиболее простой вариант выпиленного самостоятельно шипа. Его параметры 4х4 см, сечение – 150 мм.

3. Особенности узла «в лапу».

Крепеж бруса между собой таким способом можно применять не только для углов, но и в Т-образных стыках в домостроении, для которых делается скрытый шип.

При конструкции узла «в лапу» выполняется так называемый присек, что отличает этот способ от других видов. Однако присоединять несущие стены подобным образом не рекомендуется, поскольку продуваемость стен и углов очень высокая. Для того чтобы это предотвратить, необходимо угол делать немного под наклоном. Наиболее оптимальный вариант – наклон в обоих направлениях.

При угловом креплении «в лапу» стены можно сделать как с остатком, так и без. Профессионалы предпочитают выполнять стены без остатка, но, если делать самостоятельно, подойдет и первый вариант. В брусе выпиливается выемка с последующим крепежом. А для придания большей прочности нужно вбить деревянные нагели диаметром 25-30 см. Подробная конструкция Т-образного брусового соединения «в лапу» представлена на продемонстрированной ниже схеме.

4. Особенности узла «в стык».

Это наиболее простой вариант крепления бруса между собой в длину, в угол или Т-образно. Для подобного крепежа используют скобы или металлические пластины со штырями. Соединение скобами проводится в том случае, если сечения больше 150 мм.

Технология «в стык» довольно простая: брус кладут друг к другу плотно и крепят. Но использовать такой тип соединения можно исключительно для хозяйственных построек или дач, так как в них высокий уровень продуваемости. Пример подобного соединения можно увидеть на рисунке.

5. Особенности узла «в полдерева».

Вариант «в полдерева» обозначает, что вырубки, осуществляемые в брусе, имеют размеры в половину сечения. Монтаж «в полдерева» проводится в основном в угловых местах. Соединять брусовый материал в длину подобным образом можно, однако в качестве крепления придется использовать нагеля.

Для углового соединения выполняют прирубку снизу у одного звена и сверху у другого. Чтобы крепеж был более прочным, применяют деревянные втулки, монтируемые в торец вырубки. Есть еще один вариант – косая рубка, пример которого подробно изложен снизу.

Такое угловое соединение используют для возведения жилых построек, например, для строительства дома из профилированного бруса, но стыки нужно тщательно утеплить. Для того чтобы понизить уровень продуваемости конструкции, вырубки выполняют не под прямым углом, а с малым уклоном.

Любой из перечисленных вариантов можно применять для Т-образного соединения. Однако самыми экономически выгодными и целесообразными считаются те, которые не требуют проведения дополнительных работ по типу припуска.

1. Опоры.

Этот профилированный элемент используют для скрепления балок перекрытия и стен во время строительства дома из бруса. Для создания опоры применяют стальной лист от 2 мм, который сверху покрыт цинком. В результате, крепежная опора будет долговечной и крепкой. Изделие имеет уголковообразную форму.

В зависимости от специфики конструкции различают два типа опор:

• крепление для открытого бруса;

• крепление для закрытого бруса.

Также различают опору, которую применяют не так часто, — это разделенный крепеж, состоящий из 2-х симметричных деталей. Применение того или иного рода изделий зависит от конструкции будущего дома.

Крепить его с брусом следует при помощи шурупов, гвоздей или саморезов. По этой причине отпадает необходимость в покупке каких-либо специфических инструментов. В домостроении главным образом используют шуруповерт и саморезы. Для отдельных компонентов можно применить молоток и отвертку.

Брус для строительства может быть разного сечения. Для несущих стен используют от 150 мм, для балок перекрытий 100х100 мм. Для каждого отдельного вида изготавливается своя опора. Ее длина может достигать 200 мм, а высота 85 мм.

1. Муфты с шайбами и уголки.

Брус даже малого сечения 100х100 мм может дать усадку от 3% до 10%. Чтобы компенсировать данный процесс, применяют крепежную муфту. Как правило, их используют для соединения углов. Муфты представляют собой шпилеобразный элемент с гайкой, которая прикреплена к основе при помощи сварки.

Как обычные, так и соединительные уголки тоже изготавливаются из металлической пластины толщиной в 2 мм. Для того чтобы все было более прочным, применяют перфорированный крепеж. Длина уголка варьируется от 120 мм до 175 мм. Купить его можно практически в любой строительной точке, однако при выборе следует обратить особое внимание на сечение бруса.

Уголки для тяжелых конструкций должны иметь длину не меньше 160 мм с толщиной от 5 мм. Строительные уголки можно изготовить самостоятельно, но для этого понадобятся, к примеру, старые пружинные кровати.

1. Нагеля.

Нагеля применяют для скрепления бруса друг с другом. Они могут быть любого сечения (100х100 мм, 150х150 мм и т.д.) и выпускаются квадратной или круглой формы. Имеют вид вытянутого палкообразного элемента.

Брус естественной влажности при высыхании начинает деформироваться и выкручиваться по своей длине. И именно при помощи нагелей можно предотвратить данный процесс.

Нагеля могут выполняться из дерева или металла. Для изготовления металлических нагелей применяют арматуру или металлические прутья. Образуются железные палкообразные элементы длиной от 5 см. Когда эти материалы отсутствуют, то можно использовать железные трубы, включая и их остатки. Но при усадке брус может усыхать, что приводит к образованию щелей в стенах. Металлические нагеля будут видны, что портит внешний вид.

Деревянные нагеля можно изготовить из остатков бруса. Однако лучше всего выбирать плотную и водостойкую древесину, по типу лиственницы или осины. Подобные нагеля более прочные и невосприимчивы к плесени и грибкам. Деревянные нагеля перед работой нужно обязательно просушить. Их забивают в заранее просверленные отверстия, где они выравниваются по подходящему уровню влажности с брусом. В некотором роде деревянные нагеля «привариваются» к брусу, создавая с ним одну целую деталь. Образуется своеобразный скрытый компонент сруба.

Крепежные нагеля вколачиваются в брус с шагом 1,5-2 м. Каждый последующий ряд располагается в шахматном порядке. Размер каждого нагеля – индивидуален и подходит под определенное сечение. Например, для материала 100х100 мм применяют 2,5 см.

Опытные строители предлагают более 30 вариантов крепления материала:

• «глухари»;

• «скрытый»;

• гвоздевые плиты;

• в башмак и т.д.

Наиболее оптимальный вид крепежа для бруса выбирают в зависимости от специфики постройки.  Но при возведении и в быту бывают ситуации, требующие крепления бруса к бетонному или кирпичному перекрытию. Для этого используют специальные крепежи.

1. Крепежи для соединения бруса с бетоном или кирпичом.

Необходимость в крепеже деревянных материалов к кирпичу или бетону может возникнуть в нескольких случаях, к примеру, монтаж деревянного окна в блочном или кирпичном доме, привязка к бетонному фундаменту первого звена. В обоих случаях не обойтись без специального анкера.

По-другому анкер могут называть рамным дюбелем, конструкция которого представляет собой своеобразный дюбель с конусообразной потайной головкой. Это дает возможность применять анкер на фронтальной части бруса незаметно.

Производят рамный дюбель из металла, что позволяет ему выдерживать огромные нагрузки. Такой анкер применяют также для сквозного крепежа, когда элемент крепления проходит сквозь дерево прямо к бетону. Размер дюбеля может быть разным.

Использование крепежей для бруса подразумевает ряд положительных сторон:

1. Крепление выпускается с разными типоразмерами. Это дает возможность применять изделия практически в любом деревянном строительстве, начиная от одноэтажного простого и заканчивая сложным дизайнерским.
2. Простота монтажа. Поскольку для креплений не нужны специальные строительные инструменты, то осуществить эту работу способен практически каждый.
3. Долговечность и качественность. Применять подобные крепежи для дерева начали примерно 80 лет назад, что дает определенные гарантии на элементы.
4. Сохраняет целостность стройматериала. Применяя крепеж, отпадает необходимость в выполнении пропилов, а значит, древесный материал не повреждается и не теряет своих характеристик.
5. Доступность элементов. Крепёж для бруса недорогой и купить его можно практически в любом строительном магазине.

Разновидности элементов крепежа бруса

В современном деревянном домостроении без дополнительных крепежей для разных элементов конструкции дома уже просто не обойтись. Для каждой деревянной детали – будь то брус, бревно, используемые для возведения основной коробки дома, или же различные по толщине балки перекрытий, стропил и прочее – существуют свои разновидности крепежа. В зависимости от области применения, крепеж для бруса может обеспечивать более надежное соединение деревянных деталей, а также минимизировать деформации в процессе естественной усадки дома.

О видах крепежей для деревянного бруса и вариантах их применения, читайте далее.

• Перфорированные крепежи для бруса
• Уголки для крепления бруса простые
• Уголки перфорированные усиленные
• Держатели балок
• Открытые и закрытые опоры для бруса
• Скользящая опора для стропил в деревянном доме
• Перфорированные пластины
• Лифт регулировочный по высоте для бруса
• Выводы

Перфорированные крепежи для бруса

Такие крепежи наиболее часто применяются при строительстве деревянных объектов.

Они нужны для того, чтобы усилить соединения в самых уязвимых местах конструкции и, следовательно, продлить срок эксплуатации дома. В частности, такой крепеж для бруса подходит для фиксации консолей.

Перфорированные крепежи представлены на строительном рынке множеством вариаций. Для каждого типа работ – свой вид крепежа.

Как правило, их делают из высокопрочной оцинкованной стали, которая устойчива к коррозийным процессам.

В среднем, толщина деталей колеблется в пределах 2-2,5 миллиметров.

Отдельные разновидности перфорированных крепежей для бруса могут быть и толще – от 3 до 6 миллиметров, в зависимости от целевого предназначения и предполагаемой нагрузки на них.

Как стыкуют углы в современных деревянных домах?

Вы знаете, по-разному. В зависимости от ценового сегмента, в котором работает пестовские бригады особо не мудрствуют и времени на оттачивание технологий шип-паз не тратят — строят встык: быстро и дёшево. Ну да, заказчик потом замучается щели в два пальца толщиной конопатить, разорится на отоплении и углы в его доме покроются плесенью, но кому какое дело. Хотел дёшево — получил дёшево.

А если хотите наглядную разницу, то вот реальные фото — угол встык во время сборки сруба и через некоторое время после строительства. И это ещё не самый печальный случай:

Считаем, что для строительства дома, даже дачи, этот вариант не подходит. Избегайте бригад, которые будут вас убеждать, мол, «десять лет так строим — никто не жаловался». Поверьте — жаловался каждый первый.

Если говорить о самом популярном угловом соединении, то это, конечно, тёплый угол. Ну, в смысле, строители его преподносят как тёплый. По факту, он не обеспечивает гермитичность угла и не справляется с мостиками холода. Несмотря на утепление, профилированный брус при рубке в «тёплый» угол не получится сделать герметичным. Из-за скошенных фасок профиля получаются сквозные дыры, к сожалению. Те, кто дочитают до конца, увидят видео, где я прямо на кусках бруса показываю, почему получаются дыры.

Но подчеркну — такой вариант, конечно, в тысячу раз лучше, чем простая стыковка (сами его используем, но в сочетании со сверлением):

Те компании, которые работают на более требовательных клиентов, используют более сложные узлы. Например, ласточкин хвост. Мы только начинаем осваивать это направление, но уже можно сказать — да, так строить гораздо сложнее, дольше, накладнее, но и качество не сравнится с более дешевыми методами соединения углов в постройках из бруса. Именно этот угол имеет смысл назвать по-настоящему тёплым.

Секрет ласточкина хвоста в том, что в этом углу наклон спила бруса делается по всем плоскостям — со всех сторон он имсеет форму конуса. Благодаря этому просто под действием силы тяжести брус зажимает сам себя, образуя прочное герметичное соединение.

Один из самых популярных угловых соединений брусовых домов и бань в русском стиле является сборка в чашу. Как уже говорилось выше, этот вариант дороже, чем ласточкин хвост, тёплый угол и встык. Дело в дополнительном расходе материала на выносы и в том, что чашу можно срубить только из сухого или клееного профилированного бруса. Но если вы за ценой не постоите, то имеет смысл присмотреться к такому варианту (на фото наш объект):

А для тех, кто может позволить себе хоромы, рынок предлагает старую добрую ручную канадскую рубку. По сути, это та же чаша, но из мощного бревна сухостойной сосны (например). Тёплый, мощный, красивый и долговечный сруб, который стоит кругленькую сумму денег (на фото тоже наша работа):

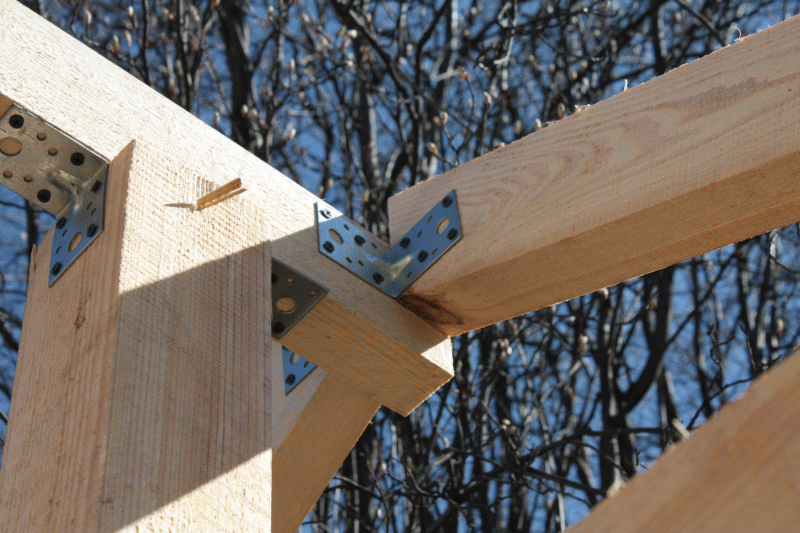

Уголки для крепления бруса простые

Этот элемент крепежа представляет собой изогнутую пластину из оцинкованной стали с отверстиями разного диаметра (от 14 до 55 мм.).
Благодаря наличию отверстий, их очень удобно использовать для усиления угловых соединений бруса, применяя болты и шурупы разного сечения.

Отдельно стоит отметить материал, из которого производят уголки. Оцинкованная сталь обладает характеристиками прочности и в то же время эластичности. Кроме того, благодаря технологии горячей оцинковки такие детали не ржавеют и не окисляются.

Перфорированные уголки можно применять не только как дополнительные крепежи для бруса, но также при сборке мебели или монтаже деревянной лестницы. Это самая универсальная и недорогая крепежная деталь в линейке.

Преимущества использования перфорированного уголка:

• Монтировать уголки очень просто. Во-первых, не нужен какой-то специальный инструмент, а во-вторых, его можно зафиксировать просто при помощи болтов, не делая врезки. Это сокращает не только время монтажа, но и делает процесс менее трудоемким.
• Хотя перфорированный уголок – приспособление незамысловатое, оно обеспечивает очень надежное соединение, обеспечивая при этом прочность всей конструкции деревянного строения.

Уголки перфорированные усиленные

Усиленные уголки применяются для креплений несущих деревянных конструкций. Причем не только внутри, но и снаружи дома.От предыдущего варианта эти уголки отличаются не только составом сплава, из которого его производят, но также толщиной самой пластины.Она достигает 3 миллиметров. Такой уголок усилен таким элементом, как ребро жесткости. Благодаря ему, соединения получаются более прочными и надежными.Как правило, его используют для того, чтобы прикрепить брус к некой плоскости под прямым углом.

Угловые соединения

Соединить брусы так, чтобы образовался угол, можно по-разному. Раньше их традиционно крепили «в чашу», делая стык не на торцах, а чуть отступив от них. Получалось крестообразное сочленение с выступающими наружу концами. Но есть немало способов, позволяющих не оставлять такие выступы, которые мешают наружной отделке.

Так как брус обладает правильной геометрией с прямоугольным либо квадратным сечением, соединять его гораздо проще, чем бревно. Даже оцилиндрованное. Такая форма упрощает разметку и изготовление пазов, позволяет обеспечивать плотность стыков.

Рассмотрим основные варианты, как соединить брус под углом друг к другу:

• Встык. Простейший способ, не требующий устройства вырубок или пазов. Один брус стыкуется торцом к боковой части другого, в каждом ряду такие стыки смещаются и чередуются, как на предыдущем фото. Такое соединение очень непрочное, и ему требуется дополнительная фиксация стальными перфорированными пластинами, скобами или другим крепежом. Кроме того, соединённые встык углы даже при качественной изоляции со временем начинают продуваться и пропускать внутрь влагу. Поэтому этот способ применяют преимущественно для строительства хозяйственных построек и других нежилых зданий.

Стык дополнительно скреплён скобой и стальным уголком Источник www.allremont59.ru

• В полдерева. Этот вид сочленения очень распространён, так как доступен даже неопытным плотникам. Он предполагает выборку части бруса с торца на половину его глубины. В итоге на концах получаются ступеньки, которые накладываются друг на друга. Для упрочнения стыков они просверливаются насквозь и в отверстия забиваются нагели. Ими же брусы скрепляются и по длине пролёта между углами.

Угловое соединение в полдерева Источник 900igr.net

• В лапу. Этот крепёж очень похож на предыдущий, но вырубку торца выполняют не под прямым углом, а под наклоном.
• Ласточкин хвост. Один из самых прочных и надёжных способов, как скрепить брус между собой. Заключается в устройстве замкового соединения шип-паз. Причём шипы имеют форму трапеции, что увеличивает площадь сопряжения двух элементов и не позволяет им «разъезжаться».

Форма и размер шипа подбирается так, чтобы он плотно вставал в паз, образованный двумя шипами поперечных венцов Источник stroyfora.ru

• Коренной шип. Иначе такое соединение называется «сковородень» или «тёплый угол», так как он непродуваемый, без сквозных щелей с улицы в помещение. В этом случае замковое Т-образное соединение получается потайным за счёт вырубки прямоугольного или трапецеидального паза в горизонтальной плоскости не на всю толщину бруса, а лишь до половины. Шип второго бруса повторяет его форму. Такой стык называют глухим сковороднем и применяют для скрепления наружных углов дома. При возведении внутренних перегородок чаще используют открытый сковородень, вырезая паз на всю толщину бруса. Дополнительную прочность обеспечивают забивкой в замок нагеля.

Тёплый угол с прямоугольным и трапециевидным шипом Источник i0.wp.com
Смотрите также: Каталог проектов домов из бруса

• В чашу. Метод похож на соединение вполдерева, но пазы вырубаются не на концах венцов, а с отступом от них и образованием выступающих за периметр стен остатков. Паз может быть только на одной стороне каждого венца – и это самый простой и несложный в исполнении вариант. Вырубка может производиться и на двух противоположных гранях, и на все четырёх.

Для справки! Четырёхсторонние пазы достаточно сложны в изготовлении, их обычно делают в заводских условиях при заказе брусового дома по готовому проекту.

Один из вариантов, как соединить брус между собой методом «в чашу» с четырёхсторонними пазами Источник utwood.su
Эти способы применяют для любых угловых соединений, не исключительно прямоугольных. Просто предварительно торцы балок спиливаются для образования скосов, дающих в примыкании нужный угол.

Держатели балок

Как и остальные перфорированные детали, держатели балок сделаны из оцинкованной стали.

Они обладают высокими антикоррозийными характеристиками.

Их используют как крепежи для перекрестных поверхностей. Например, для фиксации потолочных и межэтажных перекрытий, полов.

А также стропильной системы кровли. держатели балок также нужны, чтобы соединить стропила с несущими балками.

Толщина деталей, как и усиленных уголков, достигает 2,5-3 миллиметров.

В держателях также есть отверстия для шурупов, которые существенно упрощают процесс монтажа и сокращают время.

Открытые и закрытые опоры для бруса

Эти перфорированные детали считаются наиболее востребованными в деревянном домостроении. Основное их применение – крепеж консоли несущей балки перекрытия.

Оба типа опор для бруса используют также в узловых соединениях стропил, для крепления балок к различным поверхностям, в том числе и кирпичным.

Открытая опора для бруса от закрытой отличается только ценой и внешним видом. Также с закрытой деталью проще работать и она считается более надежным крепежом.

Этот крепеж для бруса имеет в наличии отверстия разного диаметра – от 5 до 11 миллиметров. Это позволяет использовать не только гвозди и болты, но и анкеры.

При использовании закрытой опоры для соединения двух несущих балок важно точно рассчитать нагрузку на брус. В зависимости от этого, использовать гвозди, шурупы или анкеры для монтажа. Плюсом использования опоры закрытой формы является также возможность менять угол крепежа – не только под прямым, но и острым углом.

Соединения в длину

Стандартный максимальный размер бруса – 6 метров в длину при разном сечении. Этого часто не хватает, чтобы возвести стены большого дома, установить стропила или уложить балки перекрытия. Приходится сращивать 2, а то и 3 элемента в продольном направлении. И одно дело, когда это венец, имеющий под собой опору в виде фундамента или нижележащего венца, и другое – если такой опоры нет. Приходится решать, как срастить брус по длине, чтобы выдержать нагрузку не только от собственного веса, но и от опирающихся на него конструкций.

Подобные задачи решаются способами, аналогичными уже описанным. Просто крепление выполняется не под углом, а вдоль балок.

При строительстве навесов, беседок и прочих подобных сооружений сращённый брус может не иметь под собой опоры Источник i.ytimg.com

Смотрите также: Каталог компаний, что специализируются на строительстве домов из бруса

• В полдерева. Уже знакомый вам узел крепления, когда с торцов вырезаются симметричные прямые выемки до половины толщины бруса. Более надёжным будет сращивание косыми выемками. Но в любом случае требуется дополнительная фиксация пластинами, шпильками или нагелями.
• Косой замок. В этом случае соединяемые торцы также срезаются по косой, но срезы имеют не плоскую, а ступенчатую форму с определёнными параметрами каждого выступа. При совмещении двух балок они должны точно повторять друг друга. «Сползание» предотвращают уже проверенным методом – забивкой нагелей в стык. Без специального инструмента решить задачу, как соединить брус 100х100 между собой этим способом, практически нереально.
• Прямой накладной замок. На торцах балок вырезаются своеобразные крючки-зацепы по всей их ширине. Это самый надёжный способ сращивания для «висячих» балок.

Прямой и косой замок Источник i1.wp.com

• Коренной шип. Это тот же вид соединения, который был описан в предыдущей главе. Шип может быть как прямоугольной, так и трапециевидной формы. Трапеция гораздо надёжнее, так как предотвращает колебания в горизонтальном направлении.
• На шпонку. Если при устройстве коренного шипа на торце одного бруса формируется шип, а в другом выбирается паз, то в этом случае делают два паза, балки укладывают встык, а в получившееся отверстие забивают шпонку, повторяющую его форму. Её предварительно обмазывают столярным клеем или клеем ПВА, чтобы увеличить прочность стыка.

Обратите внимание! При возведении стен мало решить, как соединить брус между собой по длине. Нужно обязательно смещать стыки относительно друг друга, чтобы они не совпадали по вертикальной линии в соседних венцах.

Изготовление замковых соединений заметно упрощается и ускоряется, если не размечать каждый брус по отдельности, а сделать шаблон из тонкого и плотного листового материала.

Скользящая опора для стропил в деревянном доме

Такой крепеж для бруса важен, так как позволяет минимизировать воздействие усадки бруса на стропильную систему кровли. Как известно, после сдачи дома в эксплуатацию, брусу требуется еще немало времени для усадки. В процессе, древесина сохнет и меняет свою геометрию. А с ней и вся коробка дома. Естественно, это может повлиять и на целостность узловых соединений балок кровельной системы. Чтобы свести негативные последствия к минимуму, применяют скользящие опоры для стропил. Это перфорированная деталь закрытого типа из оцинкованной стали (устойчива к коррозии и не требует дополнительной обработки защитными веществами). Толщина 2 или 2,5 миллиметра. Ее используют для того, чтобы прикрепить стропила к нижней опорной балке – так называемому мауэрлату.

Кроме того:

• Скользящая опора, использованная в качестве крепежа в стропильной системе, балансирует всю конструкцию.
• Ее можно использовать, когда есть необходимость крепежа сразу нескольких стропил.
• Применение этой детали существенно упрощает процесс монтажа, так как можно обойтись обычным шуруповертом, специальными шурупами и гвоздями для древесины.

Перфорированный вариант

Это самый распространенный крепеж бруса, который используется практически в любых строительных работах. Они применяется для соединения консоли несущей балки перекрытия, бруса. Вариантов перфорированного изделия достаточно много, и в каждом отдельном случае, он подходит под определённый вид работы.

Уголок

Самый простой и недорогой вид крепления. Инструкция предполагает, что использовать его можно не только строго в сборке дома, но и в работе с мебелью, лестничными конструкциями. Он позволяет устраивать угол равный 90 градусам между двумя элементами конструкции.

В конструкции уголка предусмотрены отверстия различного диаметра, от 55 мм до 14 мм, что позволяет использовать шурупы, болты, винты определенного сечения для крепления бруса.

Уголок простой для крепежа

Важно! Угловое крепление бруса производится многими способами, и крепеж перфорированный в данном случае выступает как дополнительное усиление для углового крепления.

Что еще нужно отметить, эти крепежи для бруса, как и остальные перфорированные изделия, производятся из оцинкованной стали, которая имеет высокие показатели не просто прочности, но и пластичности. Метод горячего цинкования придает креплению не просто эстетически приятный внешний вид, но и позволяет защитить металл от коррозии.

Можно определить основные плюсы уголка:

• Простота в монтаже. Не потребуется использования специального инструмента.
• Надежность, которая обеспечивается простейшим способом, шурупом или гвоздем!
• Отсутствие необходимости обязательной врезки, что моментально повышает простоту монтажа и прочность всей конструкции.

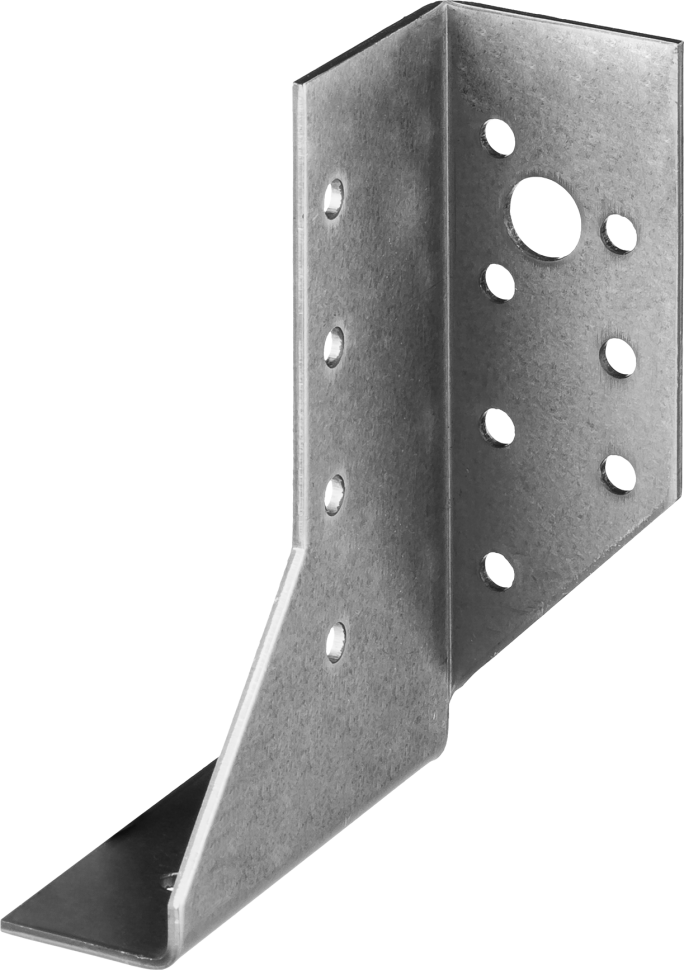

Уголок усиленный

В отличие от простого варианта, здесь используется ребро жесткости. Этот момент позволяет не просто поднимать прочность и надежность соединения, но и увеличивать срок эксплуатации. Помимо этого, стоит отметить, что уголок с ребром жесткости идеально подходит для внешних работ, его можно использовать при сложных климатических условиях.

Изготавливается он из углеродистой холоднокатаной оцинкованной стали, толщиной в два, два с половиной миллиметра. Как правило, им осуществляется крепление бруса под прямым углом к плоскости.

Держатель балки

Металлический держатель балки – это крепежный элемент, который используется в монтаже бруса в работе с кровлей и деревянными перекрытиями.

Кроме того, его можно использовать в:

• Креплении несущих балок конструкции.
• Монтаже перекрытия потолков, межэтажных перекрытиях.
• Монтаже полов.
• В сборке любых деревянных конструкций, когда есть необходимость формирования основы под несущую часть.

Держатель балки перфорированный

Толщина изделия 2,-2,5 мм, сталь покрыта цинком, что придает антикоррозийную защиту. В работе можно использовать шурупы по дереву или гвозди, отверстия в стали позволяют это. Кроме того, такой способ монтажа дает возможность ускоренного монтажа, без специальных инструментов или навыков.

Опора для бруса

Эта разновидность крепления может быть открытой и закрытой.

Открытый тип подходит для:

• Установки балок перекрытий.
• Создания соединительных узлов в стропильной системе.
• Монтаж опоры открытого типа не только к деревянной, но и к бетонной, кирпичной поверхности.

В опоре предусмотрены перфорированные отверстия диаметром 5,9,11 мм. В качестве средств соединения можно использовать шурупы и гвозди для дерева, и анкеры для бетона и кирпича.

Открытый тип опоры

Закрытый тип опоры, в сравнении с открытым, представляется более надежным типом конструкции. Цена при этом не сильно отличается, однако в плане надежности есть интересные моменты.

Дело в том, что «уши» закрытой опоры располагаются таким образом, что смотрят друг на друга. Это дает возможность во время монтажа прижимать брус, что естественно ведет к упрощению работы, а в общем смысле, к повышению прочности всей конструкции.

Важно! Можно еще отметить, что закрытая опора обладает привлекательным внешним видом, ведь места креплений практически не видны.

Закрытая опора рекомендована в соединении двух балок несущего типа. Отверстия в стали позволяют производить монтаж, как гвоздями, так и шурупами.

Важно! При использовании закрытой опоры, и особенно, при работе с несущими балками, выбор крепления, гвозди, шурупы, анкера, производится с учетом нагрузки на брус!

В отличие от уголков и пластин, в данном крепеже не используются дополнительные ребра жесткости. Причем закрытая опора отлично подходит для соединения любого сечения бруса, а главное, угол может быть не только строго 90 градусов, но и более острый.

Закрытая опора для бруса

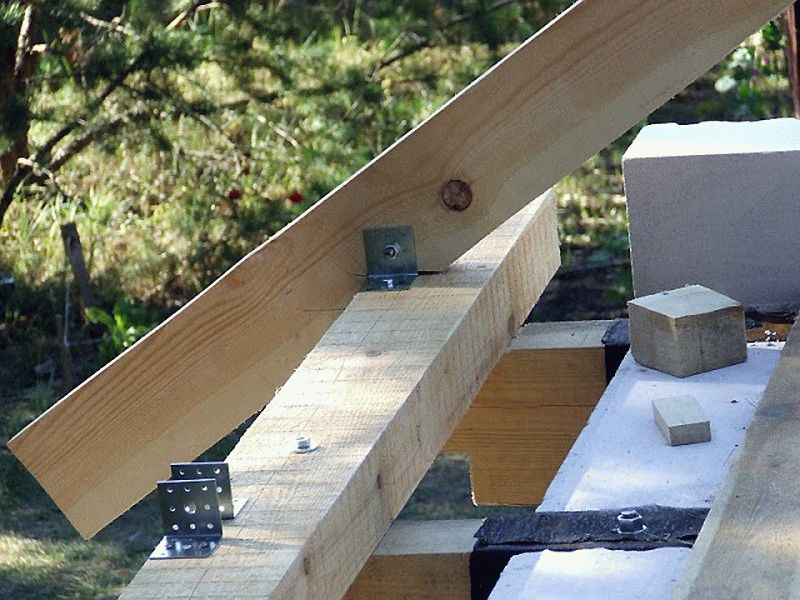

Скользящая опора для стропил

Как только строительство подходит к монтажу кровли, потребуется незаменимый крепеж, который называется скользящей опорой бруса.

Особая важность этого элемента обусловлена тем, что древесина в процессе строительства имеет свойство изменять свои физические размеры, то есть, давать усадку. Особенно это видно в процессе эксплуатации, именно поэтому деревянные дома всегда рекомендуется оставлять на несколько месяцев для усадки, и только потом начинать отделочные работы.

Усадка приводит не просто к искривлению коробки дома, к небольшим деформациям бруса, но и к ослаблению связей кровли. Своими руками можно предотвратить этот процесс, используя скользящие опоры для стропил.

Скользящая опора

Суть крепления в следующем:

• Стропила прикрепляются к несущему элементу, балке, брусу.
• После сборки вся конструкция становиться сбалансированной.
• Применять скользящую опору можно для соединения не только одного, но и двух и более стропил к неподвижной основе.
• Для монтирования нет необходимости в специальном оборудовании.
• Снижается в несколько раз общая трудоемкость монтажа кровли.
• Монтаж можно производить, как используя обычные гвозди, так и шурупы по дереву.

В изготовлении этого крепежа используется сталь толщиной в 2 -2,5 мм. Металл оцинкован, поэтому не требует дополнительной антикоррозийной обработки.

Кроме того, конструкция скользящей опоры предполагает использование закрытого типа изделия. В данном случае, этот тип применяется для крепления стропил к мауэрлату. Здесь так же работает принцип компенсирования естественной усадки деревянного здания.

Пластины

Пластина, как и крепежные уголки для бруса является наиболее простым и востребованным изделием среди всего многообразия перфорированного металла для крепежей.

Причем, для столь высокой востребованности есть простые предпосылки:

• Высокая степень надежности. В изготовлении применяется оцинкованная сталь, толщиной до 2,5 мм.
• Полной простотой использования.
• Широчайшей областью применения, это соединение бруса, балок, бревен, стропил.

Перфорированная пластина позволяет применять в креплении гвозди, шурупы, винты, анкера, любой тип в зависимости от тяжести конструкции и выполняемой задачи.

Лифт регулировочный по высоте

Этот тип крепления состоит из двух стальных листов, предварительно оцинкованных. Толщина стали 6 мм.

Полностью конструкция состоит из:

• Оцинкованных стальных листов.
• Шпильки с метрической резьбой, маркировкой М24 и М16.
• Гайки подходящего размера.

Лифт регулирует усадку дома

Этот тип используется для того, чтобы исключить изменение горизонтального уровня при усадке брусового дома. После того, как коробка дома построена она в любом случае будет давать усадку. Лифт позволяет компенсировать усадку.

Лифт регулировочный по высоте для бруса

Эта деталь выглядит как винтовая опора.

Состоит из двух толстых (6 миллиметров) пластин из оцинкованной стали.

Пластины соединены между собой винтовой опорой и гайкой в качестве фиксатора.

Такой крепеж для бруса необходим для того, чтобы в процессе усадки дома горизонтальный уровень конструкции оставался одинаковым.

Грубо говоря, этот лифт предназначен для компенсации при усадке.

Выводы

Крепеж для бруса стал просто незаменимым элементом в строительстве деревянных объектов. Их используют как для создания узловых соединений, так и в качестве дополнительного фиксатора (например, для угловых соединений бруса или бревна). Использование этих деталей на различных этапах строительных работ позволяет также минимизировать последствия естественной усадки бруса на геометрию основной коробки дома и стропильной системы кровли. Кроме того, они значительно упрощают процесс монтажа деревянных элементов конструкции дома и делают его менее трудоемким.

О том, какие еще крепежи для бруса бывают и как их применяют, читайте в следующих публикациях на нашем сайте.

Продукты-Big Tiker Construction Fasterers

Pro Grade

Бетон / каменные винты

Звездный привод

Плоская головка

Hex Head Head

• ACQ & Compated, получаемый под давлением.
• Стойкий к коррозии снаружи

Звездообразный привод

Pro Grade

Шурупы для композитных палуб

Звездообразный привод

Финишная головка

• Совместимость с ACQ и обработкой под давлением
• Стойкий к коррозии снаружи

Звездообразный привод

Структурный

Шурупы с полукруглой головкой

Звездообразный привод

Бесфланцевая головка

0 Совместимость с ACQ 90-18

Звездочка

Конструкционная

Шурупы для мягкой древесины

Star Drive

Плоская головка

• Совместимость с ACQ и обработкой под давлением
• Стойкий к коррозии снаружи

Star Drive

Pro Grade

Шурупы для зачистки гаражных ворот

Star Drive

Круглая шайба

Совместимость с ACQre

• Стойкий к коррозии снаружи

Звездчатый привод

Структурный

Шурупы для дерева с плоской головкой

Звездочка

Плоская головка

• ACQ и совместимые под давлением
• Стойкий к коррозии снаружи

Bronze Star

Pro Grade

Плоская головка из нержавеющей стали

Star Drive

Плоская головка

• Совместимость с ACQ1 и давлением
• Абсолютная коррозионная стойкость

Серебряная звезда

Pro Grade

Шурупы с плоской головкой

Звездообразный привод

Плоская головка

• Шурупы общего назначения
• Внутреннее покрытие с золотым цинковым покрытием

Gold Star

Структурный

Строительные шурупы

Star Drive

Круглая шайба

0 Совместимость с ACQ 90-18

Bronze Star

Pro Grade

Шурупы для строительных лаг

Star Drive

Круглая шайба

ACQre & 909T90 Pressure &
• Максимальная коррозионная стойкость

Silver Star

Структурный

Бревенчатый, деревянный и ландшафтный

5/16″

Головка с шестигранной шайбой

Черный шестигранник

Pro Grade

Финишные винты с крошечной головкой

Звездообразный привод

Финишная головка

Совместимость с давлением 19-T и ACQ

Bronze Star

Pro Grade

Финишные винты из нержавеющей стали

Star Drive

Финишная головка

• Совместимость с ACQ и обработкой под давлением
• Максимальная коррозионная стойкость

Silver Star

Pro Grade

Шурупы с триммерной головкой

Star Drive

Триммерная головка

7 Совместимость с давлением 1-T и ACQ0

Bronze Star

Structural

Триммер из нержавеющей стали

Star Drive

Головка триммера

• Совместимость с ACQ и обработкой под давлением
• Максимальная коррозионная стойкость

Silver Star

Pro Grade

Саморез с крыльями развертки

Star Drive

Плоская головка

Бронзовая звезда

Профессиональный класс

Низкопрофильные винты для шкафа

Звездочка

Круглая шайба

• Совместимость с ACQ и обработкой под давлением
• Стойкий к коррозии снаружи

Star Drive

Pro Grade

Винты с карманом

Star Drive

Круглая шайба

• Kreg® Compatible Jig

Star Drive

Pro Grade

Шурупы для цементных плит

Звездочка

Плоская головка

• Профессиональный класс

Star Drive

Ресурсы — Крепеж для больших деревянных конструкций

Добро пожаловать в библиотеку ресурсов Big Timber Construction Fastener.
