Коробка под розетку в бетон: подготовка и установка

Содержание

  • 1 Подготовительные работы
    • 1.1 Материалы и инструменты
    • 1.2 Разметка
  • 2 Процесс установки
    • 2.1 Создание отверстий в стене
    • 2.2 Монтаж электропроводки
    • 2.3 Подготовка и установка подрозетников
    • 2.4 Отделка стены
    • 2.5 Подключение розетки
  • 3 Полезные советы при работе
  • 4 Вывод

Установка точек подключения электроприборов в бетонных стенах жилых и административных зданий — задача, которая встречается часто. Значительное количество построек возведено и строят из бетона. Речь идет не только о размещении коробки под розетку, но и обо всем комплексе работ, который предусматривает грамотное создание сети скрытой электропроводки или дооснащение дополнительными точками питания. Данная технология позволяет сформировать безопасную и долговечную систему электропитания в доме, офисе.

Подготовительные работы

Установке розеток предшествует предварительная подготовка, включающая выбор места размещения коробки, определение количества точек питания, к какому участку электросети будет осуществляться подключение, выбор трассы прокладки штробы. В результате создаются электрическая схема подключения и чертеж строительных работ. Также подбираются необходимые материалы, оборудование и инструменты.

Вернуться к оглавлению

Материалы и инструменты

Электрическая часть базируется на розетках в комплекте, кабелях необходимого сечения. Для монтажа также потребуются: крестовая отвертка (на 2 мм), отвертка шлиц (на 4 мм), паяльник, припой, плоскогубцы, бокорезы, пинцет, нож. Формирование штроб осуществляется штроборезом (болгаркой).

Места установки подрозетников создаются перфоратором (ударной дрелью) с алмазной коронкой, необходимо также сверло с победитовым наконечником, насадка-лопатка. Потребуется молоток и зубило для очистки штроб и углублений под розетки. Строительная часть работ потребует иметь карандаш, рулетку, шпатель, гипсовую или алебастровую шпатлевку, жидкую грунтовку.

Вернуться к оглавлению

Разметка

Карандашом с помощью уровня делают разметку.

На стену карандашом с помощью уровня наносятся горизонтальные и вертикальные линии, по которым пройдет прокладка штроб под провода. Отмечается на стене центр размещения розетки. Сделать установку нескольких единиц также просто. Для этого отмечают центр крайнего элемента блока.

Затем от него с шагом 71 мм (стандарт межосевого расстояния подрозетников) отмечаются строго по горизонтали центры остальных розеток. Высоту от пола можно установить любую, однако, есть европейский стандарт высоты — 300 мм. Разметка должна соответствовать общему замыслу так, чтобы минимизировать использование внешних электрических удлинителей.

Вернуться к оглавлению

Процесс установки

Предстоит сделать сугубо строительные и электротехнические работы. Создаются штробы для электропроводки, высверливаются коронкой углубления под коробки. В штробы укладывается кабель, который следует закрепить в бетонной стене. Кабель-канал шпатлюется. Затем на места устанавливаются подрозетники. После отделки стен розетки подключаются к кабелям.

Вернуться к оглавлению

Создание отверстий в стене

Монтаж отверстия в бетонной стене.

Перед проведением работ индикатором, реагирующим на излучение подключенной проводки, определяется отсутствие в зоне сверления и штробления электропроводки под напряжением. Аккуратное углубление в месте, где будет стоять розетка, можно сделать только алмазной коронкой. Ее внешний диаметр (68 – 70 мм), а также размеры подрозетника и розетки должны совпадать. Сначала в точке разметки сверлится бетонное основание сверлом диаметром около 8 мм. Затем, когда инструмент надежно вошел в стену, перфоратор выравнивается перпендикулярно поверхности, и далее работает коронка.

Она погружается в бетонную стенку на всю глубину корпуса. Насадкой-лопаткой выбивается цилиндр высверленного бетона. Дно отверстия выравнивается. Проводится примерка подрозетника. Так можно сделать необходимое количество отверстий.

Штробы нарезаются резчиком по схеме на стене двумя параллельными прорезями. Перфоратором или зубилом штроба освобождается от бетона и зачищается. Глубина и ширина штробы должна позволить уложить кабель (кабель в гофре) так, чтобы расстояние от его верхнего края до поверхности стен составляло 20 – 30 мм.

Вернуться к оглавлению

Монтаж электропроводки

Перед прокладкой изоляция и жилы кабеля проверяются. Электрические провода (гофра с кабелями внутри) укладываются на дно штробы и фиксируются алебастровым (гипсовым) раствором с шагом 200 – 250 мм. Лучше, когда ко всем розеткам подведен свой кабель.

По мере застывания раствора канавки равномерно заполняются фиксирующим составом вровень с поверхностью. Один конец кабеля выводится к распаечному узлу, но не подключается. Второй – с запасом длины в 150 – 200 мм следует закрепить в отверстии под розетку.

Вернуться к оглавлению

Подготовка и установка подрозетников

Проверяется и отключается электропитание. Коробка примеряется к отверстию. Изделие не должно иметь препятствий к установке вровень с поверхностью. Аналогично проверяется готовность к размещению блока розеток. Для этого подрозетники предварительно соединяются через имеющийся конструкционный переходник.

Лишние элементы конструкции обрезаются. Все мешающие материалы из углубления удаляются, оно очищается от пыли и грунтуется для обеспечения адгезии. Дается время на высыхание состава. В корпусе коробки путем продавливания удаляется фрагмент, через который продергивается кабель. Раствором алебастра (гипсовой смеси), имеющим плотную, но подвижную консистенцию, обмазываются стенки, дно отверстия и наружная часть подрозетника.

Изделие (блок) вдавливается в раствор. Глубина погружения верхнего края должна быть точно заподлицо с основанием стены, уровнем проверяется горизонтальность монтажных проушин. Следует выждать надежную фиксацию подрозетника в растворе. Затем убираются излишки состава, попавшие внутрь коробки.

Вернуться к оглавлению

Отделка стены

Шпателем убираются выступы вокруг места установки розетки. Неровности тщательно грунтуются. После высыхания грунтовки все щели и углубления между розеткой и стеной заполняются шпатлевкой и выравниваются заподлицо с поверхностью стены. Далее проводится оштукатуривание.

Вернуться к оглавлению

Подключение розетки

Снимать защитную изоляцию кабеля нужно на 8-10 мм.

При предварительно обесточенной проводке подключается конец кабеля, который выведен к распаечному узлу. Далее напряжение включается. Индикаторной отверткой определяется фаза и ноль на жилах кабеля (фиксируется цветовая маркировка), конец которого выведен через подрозетник. Пакетник перед проведением последующих работ снова выключается. Корпус розетки разбирается на электрическую часть, рамку и декоративную крышку.

Конец провода освобождается от защитной изоляции на длину 8 – 10 мм. Жилы зачищаются, скручиваются и опаиваются оловом. Такая процедура повышает надежность работы сети. Жилы в соответствии с цветовой маркировкой вставляются в клеммы и плотно зажимаются (прикручиваются отверткой). Затем внутренняя часть монтируется в подрозетник.

С этой целью уже внутри «стакана» вращением винтов отверткой разводятся в стороны от электрической части упорные лапки, которые упираются в его стенки. Также можно воспользоваться шурупами из комплекта поставки, которыми внутренняя часть прикручивается к подрозетнику через монтажные отверстия. Проверяется горизонтальность крепления конструкции. Затем присоединяются рамка и декоративный корпус накладки. Розетка готова к проверке на работоспособность.

Вернуться к оглавлению

Полезные советы при работе

Розетка может правится из-за просчета в выборе сечения кабеля.

Помните о необходимости работать на обесточенных оголенных жилах. Наличие напряжения проверяется индикаторным фазоуказателем. Все рабочие инструменты должны иметь изолированные рукоятки. Расстояние между уложенными в штробы кабелями и потолком должно составлять не менее 200 мм, а газовыми трубами — свыше 350 мм. Штробы прорезаются только в горизонтальных и вертикальных направлениях с проверкой отсутствия в зоне работ скрытой проводки, находящейся под напряжением.

Выбирайте кабель, сечения которого с запасом хватит обеспечить потребляемую мощность включенных в розетку приборов. Не следует экономить на электрической арматуре. Розетки, которые дешевы, при подключении нагрузки могут начать нагреваться и расплавляться, что может вызвать короткое замыкание и пожар. Целесообразно разделить линии электросети, выделив потребителей в категории (постоянные, периодически используемые, освещение) и предназначив каждой из них свои кабели. Следует оставлять небольшой запас кабеля, который выведен в месте монтажа розетки, он пригодится.

Обеспечьте максимальное усилие закручивания при подключении опаянных жил кабеля к клеммам розетки. Нагревание, оплавление вилки и розетки может быть вызвано превышением допустимой нагрузки на кабель (при отсутствии других причин), что свидетельствует о просчете в выборе его сечения и необходимости замены. Подвижность некачественно установленного подрозетника легко устраняется повторной установкой в стену с соблюдением технологии.

Присутствие статического напряжения (треск при включении, выключении электроприборов) устраняется подключением к соответствующей клемме розетки жилы заземления (резервируется в кабеле). «Симптом», когда ощущается, что стена бьет током, вызывается взаимодействием близкорасположенной к розетке арматуры стен и попавшим в корпус подрозетника монтажным раствором. Устраняется очисткой внутреннего объема «стакана».

Вернуться к оглавлению

Вывод

Установка розеток в бетонную стену достаточно проста. Вместе с тем надежно закрепить изделие в стене позволяет соблюдение технологии работ. Применение эффективных инструментов, качественных материалов и соблюдение правил безопасного выполнения работ обеспечат длительную эксплуатацию электрической сети.

Подрозетники для бетонных стен — CemGid.ru

Бетон может применяться либо в виде монолитной заливки, либо в качестве отдельных изделий, например, плит и блоков. Здание любого назначения должно быть оборудовано системой электропитания. Для скрытого размещения розеток и выключателей повсеместно используются коробки для бетона.

Оглавление:

  1. Разновидности
  2. Подготовка к работам
  3. Технология монтажа по шагам
  4. Рекомендации от специалистов

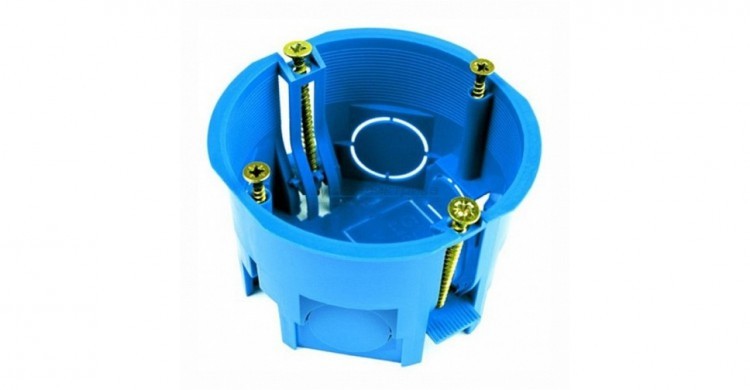

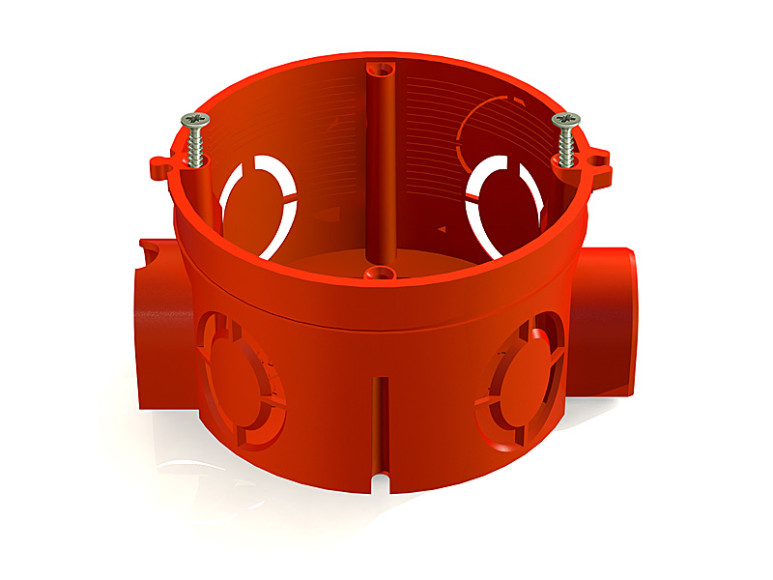

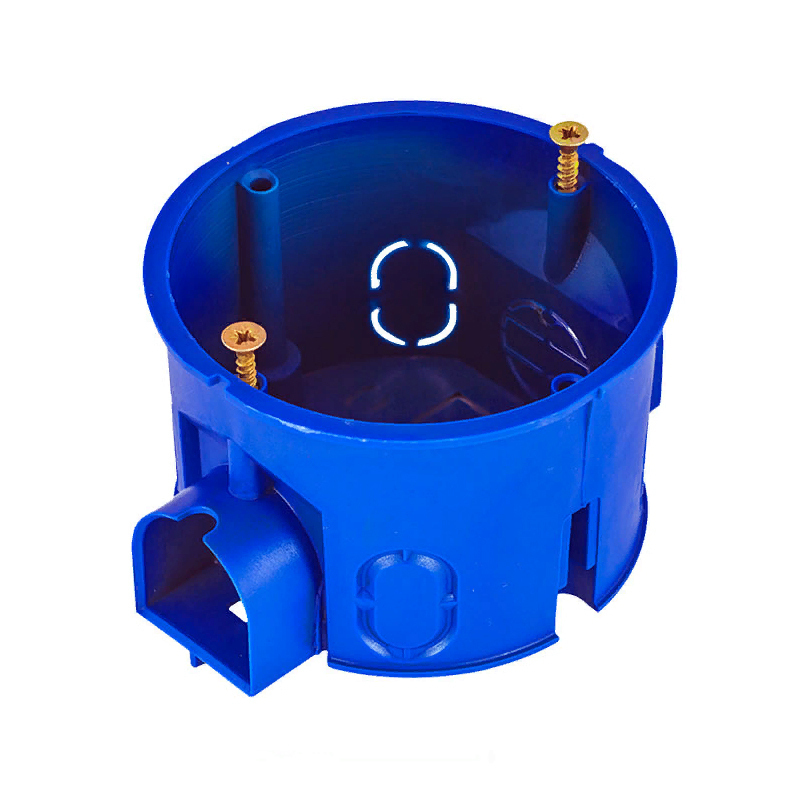

Виды коробок

Для чего нужны подрозетники:

  • защиты от возгорания;
  • облегчения монтажа розетки или выключателя;
  • небольшого запаса кабеля для проведения подключений в будущем;
  • удобства работ по ремонту или замене механизма;
  • использования в качестве распаячной коробки.

Пожаробезопасность и стабильность питания всего строения во многом зависят от правильности размещения стаканов под розетки. Могут быть выполнены из металла (в настоящее время такие модели непопулярны) или из пластика. Для установки открытых электроточек применяются деревянные накладки, однако и они уходят в историю.

В зависимости от материала, из которого изготовлены стены, подбираются стаканы. Для бетонной поверхности используются все типы. Подойдут модели, предназначенные для крепления в гипсокартон, со специальными распорками.

Форма может быть круглой, квадратной или овальной. Подходящий вариант выбирается в зависимости от количества размещающихся в нем механизмов и требуемого для укладки проводки места. Чаще всего применяются круглые.

Стаканы могут предназначаться для одного элемента или представлять собой блок из нескольких элементов. Глубина может варьироваться от 40 до 80 мм. По этому показателю различаются три модификации: узкие, стандартные и углубленные. При выборе учитывают размер механизма розетки, диаметры жил силовых и заземляющих кабелей.

Установочный диаметр изделия составляет 60, 64,72, а также 68 мм. Наиболее часто используются последние. Вмонтированные в стену коробки с розетками и задекорированные накладными крышками отлично вписываются в любые интерьеры помещений.

Для того, чтобы организовать сеть электропитания или подключить к имеющейся дополнительную точку, важно предварительно составить чертеж, который помогает определить места установки, траекторию прокладки проводки. После составления такой схемы можно производить подбор комплектующих, материалов и инструментов.

Размещение стаканов проводится до начала облицовки внутри помещения, но после выполнения базовых отделочных работ. Геометрия бетонных стенок должна быть окончательной.

Подготовка поверхности и инструмента

1. Производится разметка гнезд. При помощи уровня наносятся трассы, по которым пройдет проводка. Фиксируется место размещения розетки или выключателя. Если планируется монтаж нескольких подрозетников, расстояние между их центрами составляет 71 мм. Этот шаг нужно выдерживать при разметке и сверлении отверстий.

2. Устройство гнезд выполняется дрелью с алмазной коронкой, предназначенной для изготовления отверстий большого диаметра, либо перфоратором со специальной коронкой, имеющей победитовый зубья и сверло. Обычно выбирается инструмент с d = 70 или 80 мм (удобнее, когда диаметр коронки превышает наружный размер стакана примерно на 5 мм). В случае, если подходящей коронки нет, можно воспользоваться простым победитовым сверлом, при помощи которого высверливаются отверстия по всей окружности гнезда. Если электроинструмент отсутствует, устроить отверстие для размещения подрозетника можно при помощи одного зубила.

Важно! Производя сверление, следует быть аккуратным, так как в бетонной стене присутствует арматура. Попавшая на такой стержень коронка может быстро прийти в негодность.

Технология работ

1. Производится сверление гнезд под коробки на требуемую глубину. Лишний бетон и пыль из проделанного цилиндра убираются. Эту операцию удобнее проводить при помощи кисти или тряпки, а пыль ликвидировать пылесосом. Монтажное изделие примеряется в гнездо. Рекомендуется углубление обработать грунтовкой для улучшения сцепления. После этого следует дождаться, пока грунт высохнет.

2. Штробятся трассы, в которые будут уложены питающие провода. Утапливают кабель не менее, чем на 2 см от поверхности основания. Можно выполнить его временную фиксацию, воспользовавшись раствором алебастра. Один конец подводится к распаечному узлу, второй с запасом в 20 см оставляется в проделанном гнезде.

3. В месте заведения провода в стакан создается углубление в бетоне.

4. В подрозетнике убирается заглушка в том месте, где будет осуществлен вход проводки (они обычно намечены перфорацией). Если вдруг подобный заводской элемент отсутствует, отверстие можно изготовить самостоятельно, например, воспользовавшись нагретым ножом.

5. Перед началом работ производится обесточивание питания. Провода заводятся внутрь монтажной коробки.

6. Водой из пульверизатора смачиваются поверхности устроенного цилиндра и стакана.

7. В подготовленной емкости готовится раствор алебастра (консистенции, напоминающей пластилин). Он наносится шпателем на внешние плоскости коробки и на подготовленное в стене углубление слоем около 5 см. Подрозетник вставляется в гнездо так, чтобы был вровень со стеной. Положение регулируется по вертикали и горизонтали при помощи уровня. После этого требуется немного подождать, чтобы гипс застыл.

Время затвердевания алебастра не превышает 5 минут. Лишь в течение этого промежутка времени возможна коррекция.

8. После надежной фиксации в стене можно удалить излишки гипса, которые попали внутрь и вокруг изделия.

9. Поверхность стены выравнивается.

10. Комплект розетки или выключателя разбирается, удаляются рамки и декоративные планки. Можно приступать к установке электрической части.

11. Очищенные от изоляции жилы провода фиксируются в клеммах (в соответствии с цветами) розетки.

12. Механизм крепится к стакану при помощи раздвижных лапок или путем ввинчивания шурупов в стенки коробки. Уровнем проверяется правильность размещения.

13. Сверху монтируется декоративная рамка.

14. Включается питание.

Советы специалистов

1. Приобретать подрозетники желательно одновременно с розетками, чтобы исключить возможные проблемы.

2. Перед проведением работ по штробированию стен из бетона следует убедиться в отсутствии на этом участке проводки.

3. Монтаж подрозетника важно производить таким образом, чтобы он был прочно зафиксирован в устроенном под его установку гнезде.

4. Коробка должна размещаться заподлицо с поверхностью стены. Если в дальнейшем будет выполняться облицовка стен, этот важный момент следует учесть. Подрозетник утапливается в подготовленное отверстие не полностью, а часть его остается немного выступающей, на расстояние, равное толщине слоя будущего отделочного материала.

5. Мешающую арматуру удаляют. Для этого можно воспользоваться болгаркой, зубилом или ненужной коронкой.

6. Если в будущем подрозетник все-таки выпадет из гнезда, повторно зафиксировать его на бетонном основании выйдет при помощи самореза и дюбеля.

7. Если необходимо увеличить время затвердевания раствора гипса, в него добавляется штукатурная смесь.

8. При замене старого металлического изделия, в котором розетка не слишком надежно зафиксирована, на современную модель, можно выполнить все рассмотренные выше этапы (с п.4 по п.13), а также, если старый стакан закреплен прочно, не демонтировать его, а установить новую коробку внутри старой, прикрепив саморезами к задней стенке.
