Компенсационные швы в бетонных полах. Какие бывают, нормы

Главная
> Бетонные полы
> Компенсационные швы в бетонных полах. Для чего они и какие бывают

Содержание

Трещины в бетоне – как не допустить?
Классификация компенсационных швов
Правила устройства швов разных видов
Способы выполнения компенсационных швов
Материалы, применяемые для герметизации швов
Технология герметизации мастиками

Полы из бетона не напрасно укладывают в любых типах зданий, от жилых до производственных. Прочные и долговечные, они являются прекрасной основой под любое напольное покрытие, верой и правдой служат долгие годы. Однако без подводных камней не обходится даже у самых идеальных материалов. Вот и бетонные полы имеют свойства растрескиваться, если технология их заливки соблюдена не полностью. Такие неприятные явления, если оставить их без внимания, в итоге могут привести к разрушению всей конструкции здания.

Трещины в бетоне – как не допустить?

Трещины в стяжке – настоящая трагедия для строителей. Такой пол уже не является монолитным, его невозможно отремонтировать, легче залить новый, ведь трещины обычно прорезают его на всю глубину. Причина их появления – напряжения, возникающие в твердеющем бетоне. К их возникновению приводит:

неравномерное высыхание стяжки;
изменение температурного режима;
усадка отвердевающего монолита.

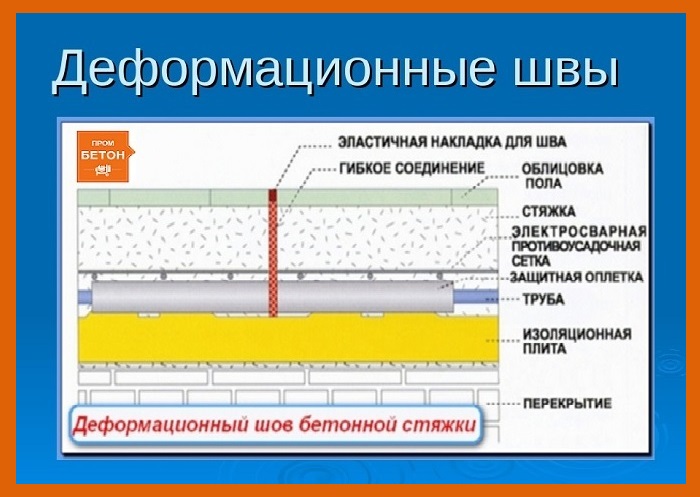

Именно поэтому после заливки бетонного пола в нем нарезают компенсационные швы. Это целенаправленно созданные руками человека разрезы, искусственно снимающие напряжения в монолите путем разделения его на отдельные элементы. Важно сделать эту работу вовремя, если пропустить нужный момент, образования первых трещин не избежать и потребуется сложный ремонт бетонного покрытия.

Классификация компенсационных швов

Конструкции сооружений подвержены влияниям внешних условий. На материал, из которого они построены, разрушительно влияют перепады температуры и влажности, во вновь построенном здании идет невидимая глазу, но постоянная усадка отдельных элементов. Поэтому на этапе строительства предусматриваются швы, которые компенсируют воздействия, ведущие к образованию деформаций:

температурные – позволяют материалу расширяться свободно, без создания в нем напряжения и без образования трещин;
изоляционные – исключают возможность передачи напряжения от несущих стен или колонн стяжке;
усадочные – снимают напряжение, возникающее в бетонных конструкциях при их неравномерном застывании, уменьшении в размерах.

Технология устройства швов определена строительными нормами. Однако не только строители, но и рядовые домашние умельцы должны иметь представления об основных правилах их нарезки. Даже если вы не собираетесь устраивать бетонную стяжку своими руками, нелишним будет проконтролировать правильность выполнения работ нанятыми строителями.

Правила устройства швов разных видов

Обычно температурные швы устраиваются в наружных конструкциях здания, особенно подверженных влиянию климатических условий. В стяжке пола они нужны, если по условиям эксплуатации он будет подвергаться постоянным изменениям температуры. Основные требования – ширина не менее 6 мм, совпадение оси с осями колонн, швами подстилающего слоя и перекрывающих плит.

Изоляционные швы обязательны вдоль всех несущих стен, вокруг фундаментов под тяжелое оборудование, колонн. Средняя ширина – 10 мм, устройство тех, что отделяют стены от наливных полов, производится перед заливкой путем укладки изоляционного материала, остальные – обычно нарезаются.

Глубина усадочных швов определяется толщиной монолитного слоя. Они должны разрезать бетонную плиту не менее, чем на 1 треть. Шаг между ними равен толщине стяжки, умноженной на 24. Обычная практика – нарезка монолита на квадраты со стороной от 3 до 6 м.

Способы выполнения компенсационных швов

Нарезка монолитного бетона

Когда местоположение разрезов точно рассчитано, осталось определиться со способом получения швов. В строительной практике применяют 2 основных метода:

Закладка досок, реек, пластика, обработанных антиадгезионным составом, в местах запланированных разрезов. После заливки и застывания бетона они легко удаляются.
Нарезка монолитного бетона машиной с абразивным или алмазным кругом. Выполняется спустя 2 суток после обработки поверхности упрочняющей пропиткой.

Если после заливки бетона на его основании устраивают бесшовное полимерное покрытие, температурные и изоляционные разрезы делают и в полимерных наливных полах, так как колебания температуры воздуха и небольшие подвижки здания происходят постоянно. Усадочные компенсационные швы после полного высыхания монолита и остановки усадочных процессов заделывают полимерными шпатлевками, на эту основу наносят покрытие из полиуретана или эпоксидной смолы.

Материалы, применяемые для герметизации швов

Разрезы выполнены, нагрузки в полах распределены равномерно, возникает другая проблема: открытые отверстия следует немедленно изолировать, иначе в них немедленно начинается накапливание влаги и пыли, размножение патогенных микроорганизмов. Все это в конечном итоге проводит к расслаиванию монолита и его разрушению. Для решения проблемы используют различные материалы:

уплотнительные жгуты, имеющие прекрасную эластичность, материал их исполнения – вспененный полиэстер;
профилированные ленты, иначе называемые гидрошпонки, их изготавливают из полимеров, в стяжку укладывают непосредственно при заливке бетона;
профили, выполненные из морозостойкой резины и металлических направляющих – алюминиевых или стальных, бывают накладными и скрытыми;
мастики акриловые, латексные, полимерные – самый популярный способ герметизации деформационных швов, при котором достигается полное обеспыливание и защита от проникновения влаги.

Технология герметизации мастиками

Сразу после нарезки из швов полностью удаляют пыль промышленным пылесосом. Разрезы грунтуют, и только спустя 8 часов после грунтовки, когда поверхность внутри разрезов полностью просохнет, становится возможным внести туда мастику. Для качественной герметизации влажность бетона очень важна. Герметизирующий состав не будет выполнять своих функций, если при его укладке она была выше 4%.

Мастику тщательно смешивают с отвердителем в точных пропорциях, указанных в инструкции. Деформационные швы заполняют полученным составом при помощи рамочного пистолета. Полосу герметика разравнивают узким шпателем, смоченным в мыльном растворе, вровень с напольным покрытием. Мастики, которые используются для герметизации, после окончательного застывания отличаются особой прочностью и эластичностью, они не дают усадки и легко окрашиваются в нужный оттенок.

Остались вопросы? Задайте их нашему эксперту!

Наш эксперт Немиров Иван Степанович

Инженер строитель с 20 летним стажем

Please leave this field empty.

«;
var str53=»ayut/#wpcf7-f928-p1137-o1′ method=’post’ novalidate=’novalidate’>

Самые интересные вопросы

Какой керамзит лучше для пола, какую фракцию выбрать
Какой пол лучше, бетонный или деревянный
Какой наливной пол лучше, какую марку выбрать
Какая стяжка пола лучше сухая или мокрая?
Какой пол лучше сделать в гараже, какой вариант дешевле

Смотреть все вопросы

Заливка и ремонт пола в Санкт-Петербурге

Оставить заявку

Нужна заливка пола? Звоните +7 (812) 822-51-24

Новое на сайте

Виды покрытий полов в зданиях
Общественные здания – один из самых распространенных видов постройки в населенных пунктах. Люди проводят в них много своего времени – работают, решают вопросы. В любом случае общественный характер таких помещений много в чем зависит от полового покрытия. Все дело в том, что такие материалы выдерживают серьезную нагрузку, им нужно сохранять свою прочность и красивый внешний вид на протяжении длительного периода времени.
Читать далее
Антискользящие покрытия полов
Скользкие полы для многих людей не понаслышке стали настоящей проблемой. Особенно необходимо решить её на кухне, в ванной, где высокая влажность, часто на пол разливают воду, химические вещества. Так возникает риск поскользнуться, и если не получить травму, то сильно удариться.
Читать далее
Ремонт полов парковок, технологии и материалы
Полы парковок и паркинг относятся к категории с повышенной нагрузкой. Поэтому требования к таким покрытиям достаточно высокие
Читать далее

О сайте

Добро пожаловать на сайт pol-zalivka. ru. Мы занимаемся заливкой и ремонтом полов в Санкт-Петербурге. Нужна заливка или ремонт пола, звоните 8 (812)-822-51-24.

У нас Вы найдете

Большое количество полноценных статей о видах полов, области применения и видах работ с советами опытных мастеров.
Полный обзор современных материалом и производителей.
Видеотека и огромное количество высококачественных тематических фото.
Удобный калькулятор расчета ориентировочной стоимости устройства пола, позволяющий учесть площадь и предполагаемую нагрузку.

Чем этот ресурс будет полезен своим пользователям

Полная информация о современных материалах и видах полов поможет Вам быть «на шаг впереди» от своих конкурентов.
С помощью нашего сайта Вы можете выбрать оптимальный вариант пола для ваших целей исходи из желаемой стоимости и необходимого результата.
Удобная и простая навигация по сайту позволит сэкономить время на поиски нужной информации.

Мы следим за новинками в отрасли и предоставляем своим пользователям максимально полную и достоверную информацию. Отбираем только качественные и информативные видеоматериалы. Если вас интересует устройство и ремонт промышленных полов у нас Вы найдете все информацию по этой теме.

Видео руководства

Цветные наливные полы Технология устройства цветных наливных полов. В каких помещениях применяются, как использовать, подробный обзор всех этапов технологии.

Наливные полы вопреки рекомендуемым технологиям Пример выполнения наливного пола вопреки всем рекомендациям производителя. Какие моменты нужно учитывать что бы избегать негативных последствий.

Шлифовка бетонного пола Процесс шлифования бетонного пола роторной машиной GROST. Обзор машин, для каких работ какую модель лучше выбрать.

Устройство бетонных полов с топпингом Полный видео обзор технологии устройства топпинг пола начиная с заливки бетона, до самого процесса упрочнения.

Устройство бетонного пола в промышленном здании Видео обзор устройства бетонного пола в промышленном здании. Все этапы работ, от заливки бетона до финишной отделки.

Фото работ

Заказать
расчет?
Отправить
заявку?
Заказать
звонок?

Почему компенсаторы важны?

Полиуретановые стяжки

Что такое компенсационные швы?

Компенсаторы предназначены для использования в качестве перехода между двумя поверхностями и помогают поглощать движения.

Компенсатор или деформационный шов удерживает детали вместе и поглощает расширение и сжатие строительных материалов, вызванное изменениями температуры и вибрацией. Они также предназначены для обеспечения движения из-за осадки грунта или сейсмической активности. Кроме того, компенсаторы также используются для компенсации расширения или сжатия бетона при изменении температуры. Кроме того, бетон имеет жесткую структуру и не будет изгибаться или растягиваться без образования трещин. Он обладает высокой прочностью на сжатие и твердостью, что делает его полезным для напольных покрытий во многих отраслях промышленности.

Связанный: На кухне жарко! | Коммерческие кухонные полы

Следует ли заполнять компенсационные швы?

Всегда герметизируйте и заполняйте компенсационные швы гибким герметиком. Важно следить за тем, чтобы ваши уплотнительные швы никогда не были покрыты эпоксидной смолой или покрыты. Таким же образом можно заполнить деформационные швы после нанесения покрытия или герметика.

Наблюдение за трещинами

Как ведущих специалистов по стяжке полов, нас недавно пригласили осмотреть пол площадью 250 квадратных метров в Булуэлле, Ноттингем. Существующая у клиента стяжка из полиуретана толщиной 6 мм была заменена другим поставщиком. К сожалению, будучи установленным всего около пяти лет, он уже начал отслаиваться и трескаться. Полиуретановая стяжка толщиной 6 мм имеет приблизительный срок службы 20 лет. Сразу же стало очевидно, что предыдущий подрядчик по укладке полов делал стяжку по бетонным деформационным швам. В результате бетонный пол на подложке расширялся и сжимался из-за повышения влажности. Это создавало давление и ослабляло 6-мм полиуретановую стяжку до такой степени, что она трескалась.

Для решения вопроса необходимо было снять стяжку с помощью выравнивающего оборудования. После того, как удаление имело место, влажность в нижележащем бетоне была очевидна. В результате мы нанесли слой Resdev Pumaprime DPM (влагонепроницаемая мембрана). Это было до укладки красного 9-миллиметрового пола Resdev Pumadur PU RT Screed. Мы вырезали 140 погонных метров компенсационных швов глубиной 9 мм, чтобы отразить существующие компенсационные швы в бетонном полу, прежде чем заполнить их подходящей шпаклевкой Resdev Pumexpand V.

RT Услуги по стяжке пола

Потратив всего одну неделю на выполнение наших услуг по стяжке пола, мы доставили их вовремя и в рамках бюджета клиента, чем очень довольны. Антониос Бекиарудис из Bekiaroudis Kebabs Limited сказал: «Я очень доволен работой, выполненной PSC Flooring Limited. Работы на полу были выполнены на очень высоком уровне, рабочие на месте были чрезвычайно полезны, а место содержалось в чистоте. Работа была выполнена в срок и в запланированный бюджет. Я бы порекомендовал использовать PSC Flooring Limited, с ними очень легко иметь дело, они доступны по разумной цене и выполняют свою работу эффективно и на высоком уровне».

Кроме того, PSC Flooring Ltd является одним из ведущих подрядчиков по производству промышленных полов в стране. Мы также специализируемся на решениях для эпоксидных смол и стяжек, работая с широким спектром отраслей и предприятий.

Если вы хотите получить дополнительную информацию о наших услугах по стяжке пола, вы можете позвонить по номеру 01562 702047, чтобы поговорить с членом нашей любезной и дружелюбной команды. Кроме того, если вы нашли этот блог полезным, вы можете прочитать наши предыдущие блоги на тему «Безупречная отделка — нанесение стяжки с помощью насоса» или «Все, что вам нужно знать о полиуретановых стяжках».

Технический бюллетень 4: Когда требуется соединение и как оно устанавливается?

Швы являются важным элементом для большинства типов стяжек и отделочных покрытий на основе смолы, так как без них оба элемента напольного покрытия могут подвергаться неравномерному и обширному растрескиванию.

Зачем нужен шарнир?

Установка стыка помогает защитить пол от трещин, так как если на пол будет воздействовать слишком большая нагрузка, то трещина будет располагаться вдоль линии стыка контролируемым образом. Без стыка растрескивание может распространиться на большую площадь.

Стыки также являются важным аспектом напольного покрытия в зонах с определенными условиями эксплуатации или там, где важную роль играют архитектурные факторы. Например, на предприятиях по производству пищевых продуктов некоторые части помещения могут подвергаться циклическим изменениям температуры или тепловому удару, например, перед горячими печами, где пол часто подвергается воздействию интенсивных потоков горячего воздуха. Для защиты пола обычно укладывают стальную плитку или молочные решетки, способные выдерживать высокие уровни тепла. Швы необходимы по краю плитки или молочной решетки, чтобы изолировать их от остальной части пола и гарантировать, что тепловое воздействие не будет распространяться.

В других случаях, когда потребуется соединение, например, между дверными порогами, чтобы разделить два разных материала, которые, вероятно, будут использоваться в каждой части здания. В узких помещениях, таких как коридор, дневной шов (подробнее об этом позже) должен быть установлен через каждые пять погонных метров, чтобы компенсировать подвижные и усадочные нагрузки, которые испытывает пол. В углах и прямых углах коридоров требуется стык по диагонали пола.

Если швы в основании подвержены смещению, то это должно быть отражено в отделке пола, поэтому швы должны быть образованы как в стяжке, так и в отделке. Точно так же следует рассматривать стыки вдоль линий жесткой поддержки любых конструкций из сборных досок.

Как устанавливается соединение?

По сути, существует два различных типа швов для стяжек и смол, конструкционные и дневные швы, и это зависит от того, является ли рассматриваемый материал склеенным или несвязанным, плавающей стяжкой или смоляной системой, в зависимости от того, что используется.

Дневные швы обычно используются для цементных стяжек (таких как Isocrete K-Screed) и выполняются в конце пролета путем создания прямой кромки, грунтования кромки (с использованием такого средства, как Polymer 70 / Isocrete Primer), а затем прислонить к нему следующий участок стяжки. Дневные швы также можно использовать для стяжек из смолы, таких как Flowfresh HF.

Если стяжка несклеенная или плавающая, то перед укладкой следующей бухты следует уложить стальную сетку D49 толщиной ¼ дюйма вдоль дневного шва на середине высоты стяжки. Эта сетка служит связующим звеном между секциями стяжки. Аналогичным образом, для полимерных стяжек до стыка может быть помещена стальная полоса (иногда называемая «лат»), так как при ее отрыве стяжка становится жесткой и образуется дневной шов. На следующий день аппликатор должен распилить шов до прямой кромки алмазным диском, прежде чем продолжить работу со следующей частью пола.

Строительные швы, для сравнения, используют мастичный герметик для образования соединения между материалами пола, которое эффективно перемещается вместе со зданием. Для этого стык выпиливается и в зазор вставляется пенопластовый стержень. Пенный стержень контролирует толщину шовной мастики, а также гарантирует, что поверхность каждой секции стяжки/пола сплавлена с противоположной.

Чтобы узнать больше о создании швов в стяжках и полимерных покрытиях полов, свяжитесь со специалистами Flowcrete UK по полимерным покрытиям, позвонив по телефону 01270 753000 или написав по электронной почте ukweb@flowcrete.
