Колодцевая кладка из кирпича: особенности и варианты монтажа

Главная  »  Строительство  »

Способность сохранять тепло — одно из важных требований, предъявляемых строительным материалам при возведении наружных ограждений. Зачастую простое увеличение толщины стен не приводит к хорошему результату. Такое решение является весьма трудоемким и затратным, а также влечет за собой увеличение нагрузок на фундамент. Поэтому появляется необходимость использования более современных технологий при строительстве.

Содержание

• Что такое колодцевая кладка
• Достоинства и недостатки
• Что написано в СНИП
• Разновидности кладки
• Колодцевая кладка с утеплителем
• Последовательность работ

Что такое колодцевая кладка

Строительная технология заключается в том, что внутреннюю и наружную часть ограждения выкладывают отдельно, а полость между ними заполняют слоем теплоизоляции. Для этого выбирают сыпучие материалы или растворы легких бетонов. Также используют плиты утепления из минеральной ваты или пенополистирола. В качестве изоляции также подходят керамзит, шлак или опилки.

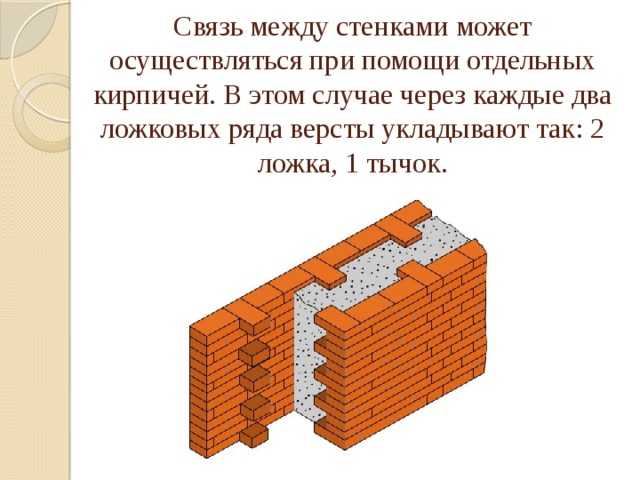

Для соединения параллельных стенок конструкции применяют перемычки — диафрагмы. Их обычно возводят толщиной в полкирпича, а расстояние между ними соблюдать в 2-4 кирпича. Каждые 5-6 рядов используется армирующий слой в виде сварной сетки.

В качестве перемычки иногда применяют арматурный прут диаметром 5-10 мм, что не допускает появления мостиков холода.

Внутренняя часть стены может иметь разную толщину в зависимости от предъявляемых требований. Кладка производится из полнотелого кирпича. Наружная сторона обеспечивает декоративную функцию, а также защищает слой утеплителя. Колодцевый способ кладки используют для понижения теплопроводности наружных ограждений. К тому же такая технология способствует экономии на строительство в среднем на 20%.

Достоинства и недостатки

Колодцевая кирпичная кладка, как и другие виды конструкций, имеет достоинства и недостатки. При выборе варианта монтажа необходимо изучить детали и подобрать конкретный строительный прием.

Плюсы кирпичной кладки:

1. Снижение общей массы здания, что приводит к уменьшению нагрузки на фундамент.
2. Уменьшение общей стоимости строительства и экономия материалов.
3. Сокращение сроков возведения конструкции из-за высокой скорости монтажа.
4. Дополнительно можно не утеплять перегородки.
5. Повышение огнестойкости сооружения.
6. Соответствие стандартам и нормам СНиП по теплопроводности при уменьшении толщины ограждения.
7. Не требуется проводить дополнительную отделку фасада здания.

Минусы кирпичной кладки:

1. Структура наружных ограждений — неоднородная, что приводит к снижению прочности конструкции.
2. Образование конденсата на поверхности стен в зимнее время.
3. Отсутствие устойчивости к разности температур, что вызывает разрушение слоя утеплителя.
4. Невозможность проведения диагностики дефектов утеплителя в период эксплуатации.
5. Металлические элементы, используемые при монтаже, нуждаются в антикоррозийном покрытии. Они также выступают в качестве мостиков холода, что приводит к увеличению теплопотерь.
6. Ухудшение надежности ограждающих конструкций, что предполагает использование горизонтальных диафрагм.
7. Каждый материал, используемый при монтаже, имеет определенный срок службы.
8. Колодцевая кирпичная кладка не может быть отремонтирована локально. Нельзя отдельно заменить утеплитель, крепежные элементы или гибкие связи.

Что написано в СНИП

Нормативный документ СНиП II-22-81 «Каменные и армокаменные конструкции» содержит несколько пунктов, регламентирующих возведение колодцевой кладки:

1. Гибкие связи при возведении стен не должны быть подвержены коррозии. Используются стойкие виды стали или полимерные материалы. Также возможно применение других материалов, предварительно обработанных специальным защитным раствором.
2. В кирпичной стене гибкие связи должны быть закреплены путем отгибов. Это обеспечивает устойчивость к силовым и усадочным нагрузкам по вертикали.
3. Жесткие связи при использовании любой теплоизоляции укладываются на расстоянии не более 120 см друг от друга.
4. Основная кладка и облицовочная, объединенные жесткими связями, должны иметь схожие деформационные свойства. При различных характеристиках проводится дополнительный расчет.
5. Заливочные изоляционные материалы должны проходить экспертизу в специализированных учреждениях.
6. Плитные материалы: минераловатные плиты со специальной структурой волокон, пенополистирол или пенополиуретан.

Разновидности кладки

При возведении наружных стен следует учитывать, что суммарная толщина ограждающей конструкции составляет 33-62 см. Чаще всего толщину и способ укладки внутренней и наружной части выбирают одинаковой.

Тем не менее она может различаться, при этом внутренняя ограждающая часть не может быть тоньше наружной стены.

В полкирпича

Технология заключается в том, что каждый последующий ряд сдвигается по отношению к предыдущему на конкретное расстояние. Оно равно половине ложковой части кирпича — 120 мм. Таким образом может выкладываться внутренний и наружный слой конструкции. При этом в кладку могут вставлять горизонтальные ребра жесткости с интервалом не более 120 мм между осями. Диафрагмы могут касаться тычками к внутренней поверхности стены или входить в состав самой кладки.

В четверть кирпича

Выполняется путем укладывания блоков на ребро, при этом каждый ряд сдвигается относительно другого на четверть длины. Такая кладка часто применяется при возведении стен колодцевым способом. Однако при этом внутренняя часть стены должна быть толще и укладываться в полкирпича, в целый кирпич и другими способами.

Вы знакомы с технологией колодцевой кладки кирпича?

Колодцевая кладка с утеплителем

Каждый способ утепления кирпичной стены имеет свои достоинства и недостатки, так как материалы могут использоваться разных типов.

С керамзитом

Наружный и внутренний слой выстраиваются стандартным для колодцевой кладки способом. Для керамзита расстояние между стенами должно быть около 10-30 см. Керамзит засыпается на каждом 5 ряду, при этом его уплотняют и заливают цементным раствором. Поверх выкладывается диафрагма жесткости из сплошной кирпичной кладки.

Минусом применения керамзита может быть его усадка внутри слоев стен. При этом восполнить пустое пространство дополнительным материалом невозможно.

С полистиролбетоном

Наружная и внутренняя кладка кирпича при использовании полистиролбетона служит несъемной опалубкой. С помощью бетононасоса раствор по шлангу передается в стену и укладывается в соответствии с нормами технологического процесса. Бетонный раствор по плотности соответствует марке от D-150 до D-300, по прочности — М2.5 — М3.5. В качестве гибких связей рекомендована стеклопластиковая или металлическая арматурная сетка диаметром 4 мм.

С пенобетоном

Заполнить все пустоты и возникшие трещины позволит заливка из жидкого пенобетона, который защитит конструкцию от появления влаги и последующего гниения. Между двумя слоями кирпичной кладки оставляют 120 мм. При этом плотность пенобетона должна составлять 250 кг/м.куб. Материал имеет низкую цену и способен уменьшить затраты при строительстве. Он способен аккумулировать тепло, обладает хорошей паропроницаемостью и морозостойкостью. Пенобетон огнестойкий и обеспечивает прекрасную звукоизоляцию жилища.

С опилкобетоном

Материал обладает достаточной прочностью и не подвержен горению. Для изготовления такого раствора используют отходы деревообрабатывающего производства. При заливке пространства между параллельными рядами кирпичной кладки используется бетон марки не ниже М10. Как и в случае с полистиролбетоном раствор подается с помощью насоса в пространство между стенами.

Минусы использования данного утеплителя заключаются в невысокой прочности материала на изгиб.

Последовательность работ

Кирпичная кладка стен по данной технологии предусматривает проведения грамотного расчета и строго соблюдения последовательности операций.

1. На слой гидроизоляции фундамента здания укладывается кирпич в 2 ряда. Сплошные ряды служат основанием для последующей кладки.
2. Выкладываются 2 параллельные стенки из кирпича, которые разделены расстоянием, соответствующим толщине выбранного утеплителя.
3. Каждые 60-120 см монтируются поперечные перемычки-диафрагмы. Ориентировать их лучше всего по расположению балок перекрытия.
4. Соседние стенки скрепляются арматурой или проволочными соединениями для образования целостной структуры.
5. Проемы окон и дверей выполняются с помощью сплошной кладки.
6. Пространство между двумя слоями кирпича заполняется жидким раствором бетона или плитным утеплителем каждые 5-6 рядов. При использовании сыпучего материала производится заливка каждые 30-50 см. Делается это для предотвращения проседания изоляционного слоя.
7. Последний завершающий ряд также должен быть сплошным без промежутков. Для прочности используется армирующая сетка.
8. На поверхности последнего ряда кирпича устраиваются опоры, которые являются основанием для нижележащих прогонов стропил конструкции крыши или для балок перекрытия.

Колодцевый принцип укладки кирпича применяется при строительстве малоэтажных зданий, загородных домов и коттеджей. Такая технология имеет оптимальное сочетание теплоизолирующего слоя, расхода строительных материалов, стоимости постройки и трудоемкости процесса. Тем не менее необходимо учитывать все минусы возводимой конструкции и проводить грамотные расчеты на этапе проектирования.

Популярное

Метод колодезной кладки из кирпича

Оглавление:

• Виды колодезной кладки
• Чем заполнить колодезную кладку?
• Рекомендации по колодезной кладке из кирпича
• Перечень необходимых инструментов
• Достоинства колодезной кладки из кирпича
• Негативные стороны колодезной кладки из кирпича

Колодезная кладка из кирпича относится к самому распространенному виду строительства, что подразумевает возведение конструкции наружной стены в три слоя. Естественно, подобного рода работы диктуют свои коррективы, к примеру, кладка кирпича производится для выполнения продольного ряда. Причем соединительным элементом служат поперечные перемычки, образуя в результате колодцы. Благодаря использованию колодезной кладки можно значительно экономить на основном строительном материале кирпиче более чем на 15%, если производить сравнительную черту с обычной кирпичной кладкой. Хотя разные виды колодезной кладки имеют свои отличия и особенности, что влияют на капитальность и устойчивость наружной стенной поверхности и ее толщину.

Схема облегченной кирпичной кладки.

Виды колодезной кладки

Существует огромное количество различных видов колодезной кладки, которые будут отличаться между собой толщиной (прочностью) и способом возведения наружной стены. Итак, самые распространенные варианты:

1. Колодезная кладка позволит выполнить толщину стены в полкирпича, а перевязку через один в три ряда.
2. Кладка в полтора кирпича подразумевает выполнение перевязки сплошным рядом, образовывая стену большей толщины в 1,5 кирпича.
3. Кирпичная кладка в 2 или 2,5 самая надежная. Ведь в этом случае ощутимо увеличивается толщина наружной стены, а перевязка выполняется всплошную.
4. Модифицированная колодезная кладка считается самой современной. В этом случае перевязка заменяется легким бетоном, который при всем выступает в виде дополнительного утепления. При этом через один, три ряда со стен надо выпускать тычки кирпича. Именно они позволят соединить образовавшуюся новопостроенную конструкцию, выступая в качестве анкеров.

Чем заполнить колодезную кладку?

Разновидности кладки стен из кирпича.

Важно! В процессе выбора заполнителя для колодезной кладки стоит обращать внимание на то, чтобы материал не был слишком громоздким.

Ведь необходимо устранить наседание на фундамент и максимально облегчить ношу новой конструкции. А для того чтобы снизить теплоизоляцию, надо использовать сырье, которое обладает небольшой теплопроводностью.

Те стройматериалы, которым не грозит биологическое разрушение, применяются только в качестве сухой засыпки. А органика, к примеру, деревянные опилки как легкий бетон с дополнением вяжущихся цементных, известняковых, гипсовых и глиняных элементов.

Итак, заполнить колодезную кладку рекомендуется следующими стройматериалами:

• шлак,
• керамзит,
• щебень,
• песок предпочтительно горных пород,
• опилки различных пород деревьев,
• крошка пенобетонная,
• эковата,
• гранулированный пенополистирол,
• вермикулит,
• разнообразные утеплительные материалы из плит обязательно пригодятся в качестве заполнителя колодезной кладки.

В процессе использования заполнителей, кроме легкого бетона, можно столкнуться с общей усадкой фундамента. Во избежание такого момента стоит производить горизонтальные диафрагмы, что выполняются с использованием армированного цементно-песчаного соединения или же тычковых рядов. Последние стоит делать каждые 50 см в высоту.

Рекомендации по колодезной кладке из кирпича

Схема кирпичной кладки.

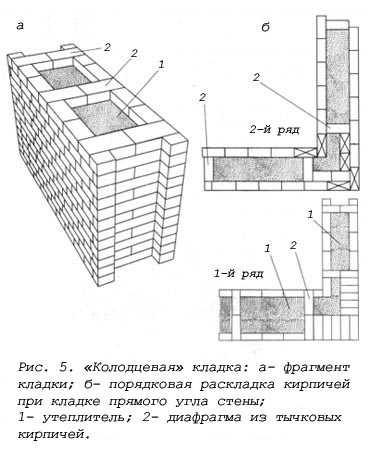

Стандартная колодезная кладка выполняется путем создания двух стенок из кирпича на расстоянии не больше 34 см, соединение которых производится благодаря перевязке. При этом перевязка имеет толщину в 1/4 кирпича.

Для начала в поперечном направлении на поверхность гидроизоляционного фундамента необходимо выложить кирпичную кладку в два ряда.

Отличительной чертой такой кладки считается то, что каждый кирпич рекомендуется класть предельно близко к последующему, чтобы устранить возможность образования щелей.

Когда подходит момент выполнения угла, рекомендуется производить начало работ с тычковых верст.

Важно! В качестве соединителя кирпичной кладки часто применяют перевязки на основе проволоки.

Система перевязки кирпичной кладки.

Для выполнения продольной стенки стоит применять ложковые ряды. Они уместны в процессе кладки второго ряда как наружных, так и внутренних верст. Для поперечных рядов характерно использование тычков. А для соединения продольного и поперечного ряда уместно использование перевязки через один ряд. Что касается засыпки колодца утеплительным материалом, то ее необходимо производить лишь после окончания кладки пятого ряда, не ранее.

Поскольку основным недостатком кладки из кирпича считается малая прочность наружной стены, то надо немного сгладить общее впечатление. Для этого целесообразно производить кладку углов с тремя рядами диафрагмами. Ведь в этом случае стена выполняется всплошную в области угла.

С целью выполнения угла рекомендуется произвести кладку двух-трех четверок в наружной версте. При этом первые три ряда выполняются всплошную.

В процессе засыпки утеплителя стоит обратить внимание на то, что его необходимо тщательно утрамбовать для получения в результате толщины не больше 15 см. При этом через каждые 50 см заливается специальный раствор для избежания отрицательного воздействия внешней агрессивной среды на утеплительный слой. Хотя одновременно получается и повысить прочностные характеристики строящейся наружной стены из кирпича.

Повышения уровня прочностных показателей можно достичь путем расположения горизонтальных диафрагм на уровне будущих дверей и окон.

Если строительство происходит осенью и зимой, то относительная влажность окружающей среды находится на высоком уровне, а поэтому и кирпич напитывается ею очень сильно. В результате его термическое сопротивление значительно падает.

Колодцевая кирпичная кладка стен по системе А.С. Власова.

При этом даже способ строительства (возведения стен) не поможет изменить ситуацию. Поэтому в процессе выполнения колодезной кладки стоит делать специальный вентиляционный проем, что располагается между лицевой кладкой кирпича и утеплителем. Благодаря чему кирпич сможет быстрее высыхать и отдавать влагу. Заключительным моментом по организованному движению воздушных масс через вентиляционных проемы считается создание вертикальных швов.

Для дальнейшего прикрепления теплоизоляционных плит к несущей стене можно применять специальные дюбеля и монтажный клей. Чтобы схватывание клея было максимально крепким, специалисты рекомендуют всю поверхность предварительно обработать грунтовочным составом.

И напоследок необходимо применять рулонную изоляцию и состаривание.

Перечень необходимых инструментов

Инструменты для кирпичной кладки.

Наиболее важными и незаменимыми инструментами в процессе выполнения кладки из кирпича считаются мастерок, расшивка и кирка. Мастерок представлен в виде небольшой лопатки из стали, что имеет аккуратную ручку для удобного пользования. Основным назначением такого инструмента является разравнивание раствора на поверхности кирпичной кладки, а также подрезка излишних остатков и дальнейшее их распределение по вертикальным швам.

Для того чтобы самостоятельно производить контроль качества выполняемых работ по такому процессу, как колодезная кладка, рекомендуется иметь следующие инструменты:

• шнур-причалка применяется с целью постоянного контроля прямолинейности и горизонтальности колодезной кладки,
• отвес используется предпочтительно для контроля уровня кирпичной кладки по горизонтали,
• уровень,
• правило держит четкий контроль за состоянием лицевой поверхности кладки из кирпича,
• порядовка делает возможным следить за габаритами проемов и разметкой рядов кирпичной кладки.

Достоинства колодезной кладки из кирпича

1. Благодаря использованию такого метода кладки можно значительно сэкономить в использовании основного строительного материала, такого как кирпич, более чем 15%.
2. В результате возведения наружной стены путем колодезной кладки получается небольшая толщина и масса перекрытия, а это способствует снижению требований к несущей конструкции на фундамент.

Негативные стороны колодезной кладки из кирпича

Устройство горизонтальной диафрагмы в колодцевой кладке.

1. Значительная трудоемкость процесса строительных работ по возведению наружной кирпичной стены.
2. Возможно скрыть несоответствие технологического процесса укладки утеплительного материала. В результате чего стена не сможет выполнять в полной мере свои утеплительные функции.
3. Очень тяжело и почти невозможно контролировать общее состояние утеплительного слоя. Ведь он находится внутри стены.
4. Низкий уровень надежности стены, предполагающий применение дополнительных растворных диафрагм.
5. Сильная инфильтрация воздушного потока через имеющиеся полости.
6. Благодаря использованию в процессе строительных работ металлических элементов, которым в дальнейшем понадобится антикоррозийная защита, будет поступать через них холод.
7. Невысокий уровень дальнейшей ремонтной пригодности, который обусловлен различными параметрами по эксплуатации используемого сырья.
8. В зимний период времени образуется конденсат на поверхности стен.

Все озвученные ранее характеристики, рекомендации по кладке кирпичной стены колодезным методом, достоинства и недостатки позволяют в полной мере оценить строительные работы различных зданий и сооружений. Отрицать удобство работы с кирпичом и его демократичную стоимость нельзя. Но возможные риски и непредвиденные траты могут полностью перекрыть все желаемые выгоды, заведя строителей и заказчика в тупик. Поэтому несколько раз подумайте, перед тем как приступить к возведению кирпичных стен колодезным методом кладки.
