Количество арматуры в 1 м3 бетона: Расход арматуры на 1 м3 бетона: нормы, примеры расчетов

Сколько арматурных стержней потребуется для заливки 1 куба бетона?

В вопросе, сколько арматуры пойдет на 1 м3 бетона не стоит «изобретать велосипед». Законодатели «строительных норм» давным-давно рассчитали, подчитали и проверили практикой количество арматуры на 1 м3 бетона и изложили их в соответствующих нормах и правилах:

• Государственные элементные сметные нормативы. В соответствии с этим документом масса стержней для армирования бетона должна составлять 1 тонну на 5 м3, то есть 200 кг на 1 м3;
• Федеральные единичные расценки. В соответствии с этим документом для железобетонных конструкций высотой до 2 метров, масса стержней должна быть не менее 187 кг на «куб» бетона;
• Для наиболее точных подсчетов рекомендуется пользоваться данными документов ГОСТ 5781-82, ГОСТ 10884-94 и данными таблицы зависимости массы стальных стержней от их длины и марки.

как рассчитать необходимое количество арматуры на фундамент?

Рассмотрим несколько примеров, сколько арматуры нужно на 1 куб бетона для заливки фундаментов разных видов

Плитный фундамент. В любом случае на выбор марки и диаметра арматуры влияет тип почвы и вес возводимого сооружения. Если грунт стабильный с малой вероятностью зимнего пучения, допустимо армировать конструкцию прутьями Ø 10 мм (для деревянных зданий) и Ø14-16 мм для каменных (кирпичных, блочных, пеноблочных и шлакоблочных) домов. Это значительно удешевляет стоимость конструкции.

В качестве примера можно рассмотреть расчет количества прутьев арматуры для строительства монолитного фундамента под одноэтажный дом 6х6 метров в плане.

Изготавливаем каркас из арматурных прутьев диаметром 14-16 мм с шагом между прутками 200 мм. Для фундамента здания размерами 6х6 метров потребуется установить 31 пруток в одном направлении и 31 пруток в противоположном направлении. То есть 62 стержня.

Также монолитный фундамент должен иметь два арматурных пояса – верхний и нижний. Для их изготовления потребуется 124 «арматурины» длиной 6 метров. Зачастую бывает трудно приобрести прутки нужной длины. Поэтому для точности подсчетов необходимо определить количество погонных метров прутка – 124х6=744 метра. Если быть очень точным, то к этой цифре стоит добавить длину «перехлеста» которым будет соединяться пруток с прутком (не менее 100-150 мм на одно соединение). Длина перехлестов подсчитывается индивидуально в каждом конкретном случае в зависимости от длины имеющейся арматуры.

Оба пояса должны быть соединены в единое целое. Для определения пересечений, «наш» 31 пруток умножаем на 21 и получаем – 961 пруток. В случае если пояс каркаса имеет мощность 0,2 метра и расположен в 0,05 метрах от поверхности почвы длина соединительных «арматурин» составляет не менее 100 мм. Другими словами для соединения каркасов потребуется 96 метров стержней или 960 штук.

Получается, что для возведения фундамента под частный дом размерами в плане 6х6 метров потребуется закупить 240 погонных метров арматуры диаметром 14-16 мм. Напоминаем, что вы можете воспользоваться нашими строительными калькуляторами для подсчета арматуры, песка, бетона и других материалов.

Расход количества арматуры на куб бетона

В вопросе, сколько арматуры пойдет на 1 м3 бетона не стоит «изобретать велосипед». Законодатели «строительных норм» давным-давно рассчитали, подчитали и проверили практикой количество арматуры на 1 м3 бетона и изложили их в соответствующих нормах и правилах:

Государственные элементные сметные нормативы. В соответствии с этим документом масса стержней для армирования бетона должна составлять 1 тонну на 5 м3, то есть 200 кг на 1 м3;Федеральные единичные расценки. В соответствии с этим документом для железобетонных конструкций высотой до 2 метров, масса стержней должна быть не менее 187 кг на «куб» бетона;Для наиболее точных подсчетов рекомендуется пользоваться данными документов ГОСТ 5781-82, ГОСТ 10884-94 и данными таблицы зависимости массы стальных стержней от их длины и марки.

как рассчитать необходимое количество арматуры на фундамент?

Содержание

• 1 Таблица зависимости массы железных прутьев от их длины и марки
• 2 От чего зависит норма расхода арматуры на 1 куб бетона
• 3 Расчёт расхода арматуры на 1 куб.м. для ленточного фундамента
• 4 Исходные данные
• 5 Методика расчета потребности арматуры
• 6 Плитный фундамент
• 7 Ленточный фундамент
• 8 Перевод метров погонных в тонны
• 9 Норма по стандартам
• 10 Причины отклонений
• 11 Столбчатые и плоские
• 12 Алгоритм расчета и требуемые данные
• 13
  Средний удельный вес стены толщиной 15 см по материалам, в кг/м. кв.
• 14
  Средний вес перекрытий по материалам, в кг /м. кв.
  Чем больше нагрузка, тем меньше шаг, с которым используются железные пруты, а, значит, и ее конечное количество.
  По стандарту диаметр железных стержней зависит от общего сечения всего фундамента, определяется в отношении как 1 к 0.001, то есть не меньше 1%. Для точных расчетов используется следующая таблица:
• 15
  Для дальнейшего вычисления расхода арматуры на 1 м3 бетона необходимо воспользоваться ГОСТами 5781-82 и 10884-94. Однако есть значения, которые встречаются чаще всего. При диаметре сечения арматуры 8-14 мм ее ребристой поверхности чаще всего нужно 150-200 кг прутов.
  В случае постройки колонн — это значение достигает 200-250 кг.
  Для того, чтобы узнать, сколько железа необходимо на все здание, вычисляется сумма периметра здания и дины всех простенков.
  Умножив данные на количество арматуры в 1 метре кубическом, получается ее общее количество, необходимое для строительства фундамента данного здания.

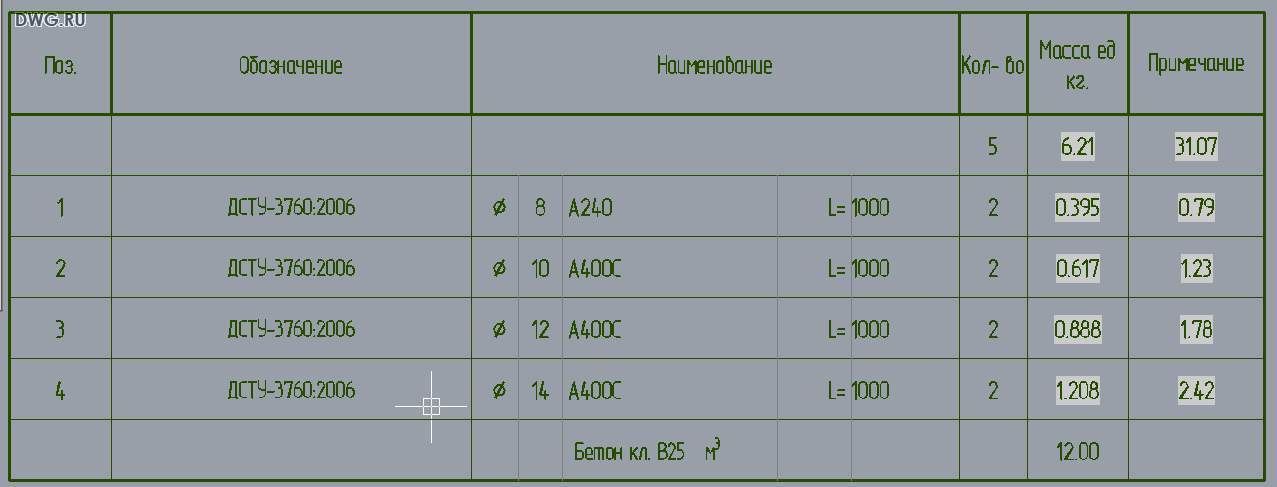

Таблица зависимости массы железных прутьев от их длины и марки

Диаметр стержня соответствующий номеру профиля арматурыМасса арматуры, кг/погонный метрКоличество погонных метров в 1 тонне арматурных стержней5,50,187534760,222450480,3952531100,6171620120,8881126141,21826161,58633182500202,47405222,98335253,85260284,83207326,31158

Рассмотрим несколько примеров, сколько арматуры нужно на 1 куб бетона для заливки фундаментов разных видов

Плитный фундамент. В любом случае на выбор марки и диаметра арматуры влияет тип почвы и вес возводимого сооружения. Если грунт стабильный с малой вероятностью зимнего пучения, допустимо армировать конструкцию прутьями Ø 10 мм (для деревянных зданий) и Ø14-16 мм для каменных (кирпичных, блочных, пеноблочных и шлакоблочных) домов. Это значительно удешевляет стоимость конструкции.

В качестве примера можно рассмотреть расчет количества прутьев арматуры для строительства монолитного фундамента под одноэтажный дом 6х6 метров в плане.

Изготавливаем каркас из арматурных прутьев диаметром 14-16 мм с шагом между прутками 200 мм. Для фундамента здания размерами 6х6 метров потребуется установить 31 пруток в одном направлении и 31 пруток в противоположном направлении. То есть 62 стержня.

Также монолитный фундаментдолжен иметь два арматурных пояса – верхний и нижний. Для их изготовления потребуется 124 «арматурины» длиной 6 метров. Зачастую бывает трудно приобрести прутки нужной длины.

Поэтому для точности подсчетов необходимо определить количество погонных метров прутка – 124х6=744 метра. Если быть очень точным, то к этой цифре стоит добавить длину «перехлеста» которым будет соединяться пруток с прутком (не менее 100-150 мм на одно соединение). Длина перехлестов подсчитывается индивидуально в каждом конкретном случае в зависимости от длины имеющейся арматуры.

Оба пояса должны быть соединены в единое целое.

Для определения пересечений, «наш» 31 пруток умножаем на 21 и получаем – 961 пруток. В случае если пояс каркаса имеет мощность 0,2 метра и расположен в 0,05 метрах от поверхности почвы длина соединительных «арматурин» составляет не менее 100 мм. Другими словами для соединения каркасов потребуется 96 метров стержней или 960 штук.

Получается, что для возведения фундамента под частный дом размерами в плане 6х6 метров потребуется закупить 240 погонных метров арматуры диаметром 14-16 мм. Напоминаем, что вы можете воспользоваться нашими строительными калькуляторами для подсчета арматуры, песка, бетона и других материалов.

При любых работах с бетоном стоит уделить особое внимание расчёту арматуры. Нехватка арматуры снижает прочность всей конструкции, а её перерасход влечет за собой лишнюю трату денег. В этой статье мы подробно рассмотрим вопрос сколько надо арматуры на куб бетона.

От чего зависит норма расхода арматуры на 1 куб бетона

При различных типах строения используется разное количество арматуры.

Сама арматура разнится по классу и весу. По площади сечения арматуры можно узнать вес 1 метра. Более подробно о классах и видах арматуры можно прочитать в специальной статье: арматура, виды, характеристики, выбор, вязка, гибка арматуры.

Для вычисления количества связки и арматуры в 1 м³ объема бетона потребуется такая информация:

Тип фундамента.Площадь сечения прутьев и их класс.Общий вес здания.Тип почвы.

Различают несколько основных типов бетонных фундаментов: ленточный, плитный и столбчатый. Более подробно о выборе типа фундамента и характеристках каждого из них можно прочитать в статье: выбор типа фундамента, его расчёт, технологии строительства фундамента. В этой же статье можно узнать о расчёте веса здания и как учитывать тип грунта при выборе типа и размеров фундамента.

Арматурная конструкция для фундамента.

Не смотря на большие различия в возможных конфигураций фундамента, есть общие рекомендации.

Так для строительства небольшого деревянного домика потребуется арматура с сечением не больше 10 мм. Для создания фундамента большого кирпичного дома потребуется уже не меньше 14 мм в толщину. Прутья устанавливаются в фундаменте всреднем через 20 см от друг друга.

В связке находятся 2 пояса: верхний и нижний. Измерив общую длину и глубину фундамента можно с точностью определиться, сколько метров арматуры и уже исходя из этих чисел посчитать их суммарный вес. При этом стоит учитывать, что арматуру не надо сильно заглублять, так как основное растяжение создается на поверхности.

Согласно строительным нормам на 1 кубический метр бетона расходуется не менее 8 килограмм арматуры.

Расчёт расхода арматуры на 1 куб.

м. для ленточного фундамента

Для примера рассмотрим ленточный фундамент размерами: 9 на 6 метров, шириной ленты 40 см и высотой 1 метр. Сделаем усредненный типовой расчёт, который вполне подойдет для грунта не подверженного сильному пучению. Каркас состоит из рядов: горизонтальных, вертикальных и поперечных.

Сначала рассчитаем горизонтальную арматуру. Между горизонтальными рядами арматуры расстояние в 30 см, и сами ряды должны быть в бетоне на глубине 5 см от поверхности. Значит для фундамента высотой 1 метр требуется 4 ряда арматуры.

Если фундамент шириной до 40 см то в каждом ряду ставятся по 2 арматурных прута. Периметр нашего фундамента равен 30 метров. По всему периметру фундамента проходит 4 ряда, и в каждом 2 прута.

Значит всего 8 прутов по периметру фундамента. Находим общую длину горизонтальной арматуры 30*8=240 м. Что при её диаметре в 12 мм (0.888 кг за метр прута) получится 240*0.888=213 килограмм.

Расчёт расхода арматуры на куб бетона. На данной схеме арматура уложена в два ряда по три прута в каждом.

Отступы арматуры от края бетона на 5 см служат для создания защитного слоя бетона вокруг арматуры. Для фиксации арматуры на нужно расстоянии от опалубки до и во время заливки бетона используются специальные подставки или фиксаторы для арматуры. Более подробно о том, что такое защитный слой бетона и о видах фиксаторов Вы можете прочитать в специальной статье: фиксаторы для арматуры, их виды, характеристики, правильное использование.

Поперечная арматура нужна для связи горизонтальных и вертикальных рядов.

Для этих целей применяется арматура диаметром в 6 мм (0.222 кг за кг) при шаге в 30 см. Длинна каждого поперечного прутка в горизонтальной плоскости равна 30 см. В вертикальной — 90 см.

От ширины и высоты фундамента мы отняли по 5 см с каждой стороны для создания защитного слоя бетона. В одном сечении получаем 4 прутка по 30 см и 2 прутка по 90 см. Получается, что в одном сечении 4*30+2*90= 300 см или 3 метра арматуры.

Шаг сечений 0.3 метра, зная длину ленточного фундамента, находим общее количество поперечных сечений: 30/0. 3=100 шт. Тогда общая длина поперечной арматуры 3*100=300 м. А вес 300*0,222=66,6кг.

Суммарный вес армированной системы выйдет 213+66,6=279,6 кг для ленточного фундамента 6 на 9 м то есть объемом 12 куб м.

Таким образом, для рассматриваемого ленточного фундамента на 1 кубический метр бетонного раствора расход арматуры:

диаметром 12 мм: 213/12=17,8 кгна 1 м куб бетона,

диаметром 6 мм: 66,6/12=5,6 кгна 1 м куб бетона.

Композитная арматурав среднем в 4 раза легче, чем сталь, потому для вычисления её расхода можно делить вес арматуры в четыре раза.

Ориентировочные показатели расхода арматуры на 1 кубический метр бетона для разных типов фундамента:

для столбчатогофундамента — 10 кг на 1 куб м бетона;для ленточногофундамента — 20 кг на 1 куб м бетона;для плиточногофундамента — 50 кг на 1 куб м бетона.

Для того чтобы посчитать сколько арматуры нужно на 1 кубический метр бетона более точно, следует сделать точный расчёт арматуры для фундамента. Для этого можно воспользоваться более подробными материалами на странице: расчёт арматуры.

При закупке строительных материалов для возведения монолитных конструкций желательно руководствоваться расчетными данными. В противном случае одного из компонентов может не хватить.

А иногда бывает наоборот: купили излишек, потратили деньги, а применить в дальнейшем избыточный материал просто некуда. Особенно это касается таких дорогостоящих материалов, как металл.

Поэтому важно знать: каков расход арматуры на 1 м3 бетона фундамента.

Исходные данные

Для проведения грамотного расчета необходимо владеть следующей информацией:

на фундаментекакого типа предполагается возвести здание;какую площадь займет монолит;фундамент какой толщины выдержит надземную часть;какой тип грунта будет играть роль основания дома;какая арматура (диаметр, класс) будет использоваться при возведении монолита.

При строительстве легкого деревянного домика и при сооружении плитного фундаментана грунтах с хорошей несущей способностью обычно используют арматуру диаметром не более 10 мм.

Слабые грунты или большой вес постройки вынуждают применять более мощные арматурные стержни – до 14-16 мм.

Методика расчета потребности арматуры

Методику расчета расхода арматуры в монолитной конструкции удобно рассматривать на конкретном примере. За основу возьмем дом из дерева.

Рассмотрим два варианта фундамента – плитный и ленточный. Допустим, что грунты на строительном участке беспроблемные, с высокой несущей способностью.

Слабые, плывущие и пучинистые грунты не рассматриваем умышленно:расчеты в таких случаях должны выполняться опытными инженерами.

Плитный фундамент

Арматурный каркас монолитной плиты будем изготавливать из арматурных стержней диаметром 10 мм.

Шаг – 200 мм (технология устройства фундамента монолитная плита). На площади 6х6 м поместится 31 прут – в продольном и столько же – в поперечном направлении. В сумме получим 62 стержня шестиметровой длины.

Читайте также:   Выбор марки бетона для фундамента частного дома

Каркас состоит из двух армопоясов – верхнего и нижнего. Следовательно, общее количество 6-метровых стержней составит 62 х 2 = 124 (шт.).

Чтобы перевести штуки в погонные метры, умножим их количество на длину одного стержня:

124 х 6 = 744 м.п.

Армопояса соединяются в единую конструкцию при помощи вертикальных связей. Они устанавливаются в местах пересечения стержней. Их число равняется 31 х 31 = 961 шт.

Длина связи определяется высотой арматурного каркаса. Эта величина зависит от толщины монолитной плиты с учетом выполнения следующего требования: металл должен быть полностью закрыт слоем бетона толщиной 50 мм (фундамент плита — расчет толщины).

Допустим, что нам надо соорудить монолит толщиной 200 мм. Тогда длина связи будет равняться

200 – 50 – 50 = 100 мм или 0,1 м.

Переводим количество вертикальных связей в метры и получим 0,1 х 961 = 96,1 м.п.

В итоге получим общий погонаж арматуры 96,1 + 744 = 840,1 м.п.

Теперь определяем кубатуру монолита: 6 х 6 х 0,2 = 7,2 куб. м.

Чтобы определить расход арматуры на 1 м3 бетона монолитной плиты фундамента, надо поделить подсчитанные метры на объем плиты:

840,1 м. п : 7,2 куб. м = 116,7 м/м3.

Ленточный фундамент

Способ определения расхода арматуры на 1 м3 бетона ленточного фундамента абсолютно идентичен вышеприведенному (армирование ленточного фундамента).

Различия наблюдаются только в геометрии каркаса:

В большинстве случаев при армировании ленты верхний и нижний пояса каркаса содержат всего по два горизонтально расположенных стержня. Вертикальные связи, придающие конструкции пространственную форму, устанавливаются с шагом 0,5 м.

Подсчитывая метраж горизонтально расположенных стержней, надо учитывать весь периметр фундамента, включая и несущие внутренние стены (о том, какая марка бетона нужна для ленточного фундамента).

Перевод метров погонных в тонны

Обычно сталь продают не метрами, а тоннами или килограммами. Чтобы перевести погонаж в весовую меру, надо знать удельный вес арматурных стержней.

Он тем выше, чем больше диаметр арматуры. Один метр стержня диаметром 10 мм весит 0,617, а диаметром 14 мм – 1,21 кг/м.

Перемножив удельный вес и количество метров, получим килограммы. Перевести эту цифру в тонны можно ее простым делением на 1000.

Вам возможно будут полезны для прочтения так — же статьи:

Как сделать расчет бетона на фундамент.Выбор марки бетона для фундамента частного дома.

Видео о том, как расчитать расход арматуры и сделать армокаркас для бетонирования .

Для того, чтобы несущая конструкция была устойчивой, чаще всего ее делают из армированного бетона. При этом количество арматуры и ее другие качественные характеристики напрямую зависят от дальнейшего использования получаемого материала.

В частности, при постройке фундаментов – от дальнейшей несущей нагрузки и устойчивости грунта, на котором будет происходить процесс строительства.

Норма по стандартам

Стандартные нормы рассчитаны для различных случаев.При составлении проекта, они указываются в технической документации, и должны точно выдерживаться. При этом архитекторы учитывают все тонкости, включая нагрузку на конструкцию из армированного бетона, состояние грунта, климатические условия и прочие необходимые условия.

Поэтому указать точное количество для абстрактного случая невозможно.Если же нужно рассчитать для частного строительства мелких бытовых построек, можно использовать приблизительные величины и пользоваться поправкой на возможные усложнения.Учитывается:Тип фундамента.Размер возводимого здания и его вес.Особенности грунта.Технические характеристики арматуры.Если для высотных зданий часто используется центнер арматуры, для небольших сооружений расход арматуры на 1 м3 бетона будет в 2-4 раза меньше, и использовать диаметр 1 см с ребристым профилем.Тогда приблизительно на ленточный фундамент длиной 9 м. и шириной 6 м. должно использоваться сечение 0.4х1 м., арматуры диаметром 12 мм надо всего 18.7кг.

на куб бетонной смеси, а диаметра 6 мм.– 5.9 кг. В общем это составляет 24.6 кг. арматуры.

Причины отклонений

В некоторых случаях расход арматуры может быть больше, чем это обычно используется.

Причинами таких изменений могут стать:

1. Сложные для строительства грунты – плавуны, песочные грунты. Кроме того, возможность землетрясений, чрезмерная влажность, резкие перепады температур может стать причиной дополнительной страховки по безопасности конструкции.

2. Дальнейшее использование зданий. Промышленные корпуса с тяжелым оборудованием, постоянным движением значительного количества ресурсов, детонацией поверхностей требуют особого внимания конструкторов, в том числе по рассмотрению расхода арматуры на 1 м3 бетона.

3. Если материалы, которые уходят на дальнейшую постройку, заменяются на более тяжелые.

Соответственно, если легкие здания строят на плотных грунтах, арматуры уйдет меньше, поскольку ее диаметр будет применяться меньшим.

Столбчатые и плоские

1.

Для постройки столбчатых фундаментов используются армированные бетонные столбы, диаметр которых начинается от 15 см. Форма – прямоугольная, круглая или квадратная. Такие столбы обеспечивают фундаменту прочность на растяжение и сжатие, а также оберегают от воздействия сильных морозов.

Есть две технологии, по которым заливаются столбы. По первой в вырытую яму (около 30 см больше нужного размера) устанавливается опалубка, в которую закрепляется арматура и там заливается бетоном. По окончанию застывания бетона опалубка удаляется, и столб окончательно засыпается. По другой технологии отверстие проделывает специальный бур, который внизу проделывает уширение.Ростверк лента из монолитного железобетона, которая соединяет столбы в единую конструкцию.

Он делает фундамент более устойчивым, но не обязателен.Армирование необходимо вертикальное, с использованием соответствующего диаметра и вертикальной насечки. Соединение толстых прутов ложится на более тонкую, диаметров 6 мм и гладкую. Перевязываются пруты с шагом 70-100 см.Для ростверка используется поперечное сечение, диаметр 10-12 мм.

с поперечными гладкими связками, не несущими на себе нагрузки.2. Плоский фундамент строится из монолитных железобетонных плит. Чаще всего выбор на нем останавливается, когда грунты пучистые, а стены планируются из неэластичных материалов-  кирпича, керамзита и прочего. Плиты могут быть ребристыми, что делает их более устойчивыми к нагрузкам и изменениям грунта. Изготовление таких плит более сложно, чем аналогичных плоских.

Между ребрами засыпается песок или смесь песка и гравия.Основа плит – металлические решетки, которые располагаются в верхней и нижней ее частях, связаны между собой.Могут использоваться и стандартные пруты с шагом 20-40 см., в зависимости от веса здания. Диаметр и сечения 10-15 см. Специалисты рекомендуют использовать одновременно продольное и поперечные сечения.

Алгоритм расчета и требуемые данные

При расходе арматуры на 1 м3 бетона во внимание берутся следующие параметры: нагрузка на фундамент, диаметр арматуры, длина прутов.

Для определения нагрузки на основание дома вычисляется площадь стен, кровли, цокольного, междуэтажного и чердачного перекрытия, а далее по таблице вычисляется приблизительный их вес.

Сума найденных результатов – точная нагрузка на фундамент.

Средний вес кровли по материалам, в кг /м. кв.

Средний удельный вес стены толщиной 15 см по материалам, в кг/м. кв.

Средний вес перекрытий по материалам, в кг /м. кв.

Чем больше нагрузка, тем меньше шаг, с которым используются железные пруты, а, значит, и ее конечное количество.

По стандарту диаметр железных стержней зависит от общего сечения всего фундамента, определяется в отношении как 1 к 0.001, то есть не меньше 1%. Для точных расчетов используется следующая таблица:

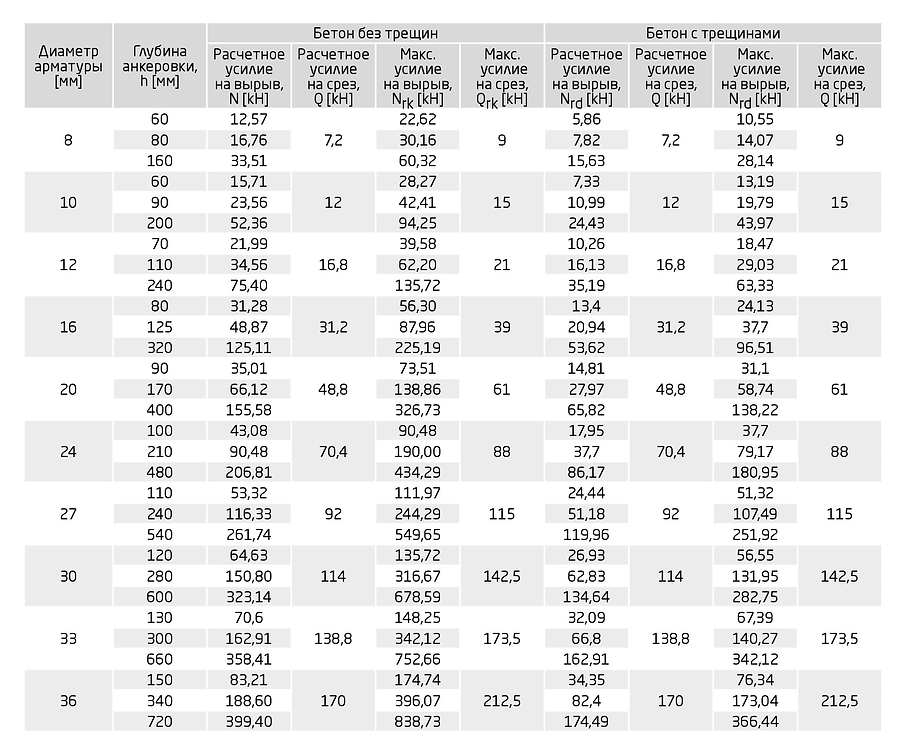

Для дальнейшего вычисления расхода арматуры на 1 м3 бетона необходимо воспользоваться ГОСТами 5781-82 и 10884-94. Однако есть значения, которые встречаются чаще всего. При диаметре сечения арматуры 8-14 мм ее ребристой поверхности чаще всего нужно 150-200 кг прутов.

В случае постройки колонн — это значение достигает 200-250 кг.

Для того, чтобы узнать, сколько железа необходимо на все здание, вычисляется сумма периметра здания и дины всех простенков.

Умножив данные на количество арматуры в 1 метре кубическом, получается ее общее количество, необходимое для строительства фундамента данного здания.

Источники:

• salecement.ru
• dompodrobno.ru
• ks5.ru
• tk-konstruktor.ru

Минимальный и максимальный коэффициент армирования в различных железобетонных элементах

🕑 Время чтения: 1 минута

Минимальный коэффициент армирования — это наименьшее возможное количество стали, которое должно быть встроено в конструкционные бетонные элементы для предотвращения преждевременного разрушения после потери прочности на растяжение. Минимальный коэффициент армирования контролирует растрескивание бетонных элементов.

Максимальный коэффициент армирования — это наибольшая площадь стали, которая может быть помещена в бетонные элементы, такие как колонны и балки. В железобетонной балке дополнительное армирование сверх максимального коэффициента армирования не принесет пользы, поскольку бетон будет разрушен до того, как будет использована полная прочность стали.

Обрушение бетонной конструкции происходит внезапно и не имеет никаких признаков до разрушения. Максимальный коэффициент армирования обеспечивает экономию бетонных элементов и обеспечивает безопасность от хрупкого разрушения бетона.

Наконец, необходимая площадь армирования проектируемого бетонного элемента не должна превышать максимальный коэффициент армирования и должна быть меньше минимального коэффициента армирования. Следовательно, проектируемый элемент должен быть проверен на соответствие этому требованию.

В комплекте: 9 шт. 0003

• Минимальное соотношение армирования
  • 1. Минимальное соотношение армирования в балках
  • 2. Минимальное соотношение армирования в плитах
  • 3. Минимальное соотношение армирования в однородном ножнике
  • 4. Минимальное преодоление в колоннах
  • 5. Соединения между монолитными элементами и фундаментом
• Максимальный коэффициент армирования
  • 1. Максимальный коэффициент армирования в балках
  • 2. Максимальный коэффициент армирования в колоннах
• Минимальное соотношение армирования для сдвига
  • 1. Минимальное соотношение усиления сдвига в балках
  • 2. Минимальный продольный и поперечный армирование в стенах листовых на месте
• FAQS

. заключается в том, чтобы контролировать растрескивание и предотвращать внезапный отказ, придавая элементу достаточную пластичность после потери прочности бетона на растяжение из-за растрескивания.

Строительные нормы и правила, такие как ACI 318-19, обеспечивает минимальный коэффициент армирования для различных железобетонных элементов, таких как балки и колонны.

1. Минимальный коэффициент армирования в балках

В железобетонных балках, если прочность на изгиб участка с трещинами ниже, чем момент, вызвавший растрескивание участка, ранее не имеющего трещин, то балка разрушится при образовании первого изгиба треснуть, не выказывая никакого беспокойства.

Минимальный коэффициент армирования, который можно рассчитать с помощью уравнения, предоставленного ACI 318-19, может предотвратить преждевременный выход из строя бетонной балки. Минимальную арматуру для балок можно рассчитать, используя следующее выражение:

Где:

A _s,min : минимальная площадь стали, мм ²

fc’: прочность бетона на сжатие, МПа

fy: предел текучести стали, МПа

b _w : ширина стенки в тавровой балке и ширина балки в прямоугольной балке, мм

d: эффективная глубина, измеренная от предела сжатия бетона до центра стальных стержней, мм

Рисунок-1: Продольные и поперечные арматурные стержни

2. Минимальный коэффициент армирования в плитах

Минимальная площадь армирования для плиты представляет собой температурную и усадочную арматуру, устанавливаемую для контроля трещин, вызванных усадкой бетона и колебаниями температуры. Не требуется предусматривать площадь армирования больше температурно-усадочной арматуры.

As= ρbd Уравнение 2

As: усадка и термоупрочнение, мм 9Рис. Коэффициент армирования в однородном фундаменте

Минимальный коэффициент армирования для однородного фундамента такой же, как у плиты, т.е. коэффициент армирования при температуре и усадке.

4. Минимальный коэффициент усиления в колоннах

Минимальный коэффициент армирования колонн требуется для обеспечения сопротивления изгибу, который может возникнуть независимо от результатов анализа. Это также необходимо для уменьшения эффекта усадки и ползучести бетона при длительных сжимающих напряжениях.

Минимальный коэффициент армирования в колонне предотвращает деформацию стальных стержней под длительной эксплуатационной нагрузкой. ACI 318-19 определяет минимальный коэффициент продольной арматуры для колонны, равный 0,01 общей площади колонны.

5. Минимальная арматура для соединений между монолитными элементами и фундаментом

Минимальная площадь арматуры, которая пересекает монолитную колонну или пьедестал и поверхность сопряжения с фундаментом, должна составлять 0,005 общей площади поддерживаемого элемента.

Максимальный коэффициент армирования — это верхний предел количества стали, которое может быть помещено в бетонные элементы. Он обычно предоставляется по разным причинам, которые обсуждаются ниже:

1. Максимальный коэффициент усиления в балках

Максимальный коэффициент армирования балок предусмотрен для предотвращения разрушения бетона, что является нежелательным видом отказа и предотвращается кодом ACI. Это также позволяет избежать использования чрезмерной площади стали, что не дает реальных преимуществ. Следовательно, это помогает сэкономить при проектировании бетонных балок.

Если балка имеет более высокий коэффициент армирования, чем максимальный коэффициент армирования, она называется переармированной бетонной балкой и обычно разрушается при сжатии.

Переармированная бетонная балка разрушается при сжатии до того, как полностью используется потенциал стальных стержней. Максимальный коэффициент армирования балок можно рассчитать по уравнению 3.

2. Максимальный коэффициент армирования в колоннах

разработанные колонны аналогичны испытательным образцам в соответствии с ACI 318.19..

Максимальный коэффициент армирования для колонн составляет 0,08 от общей площади колонны. Это обеспечивает экономию при проектировании колонн и предотвращает скопление стали, которое в противном случае препятствует правильной укладке бетона.

На практике рекомендуется учитывать максимальный коэффициент армирования, равный 0,04 от общей площади колонны, чтобы избежать чрезмерного армирования в местах стыковки стальных стержней.

Аналогично рассмотренному выше минимальному армированию на изгиб, ACI 318-19 устанавливает минимальный коэффициент армирования для поперечного сдвига в балках и т. д.

1. Минимальный коэффициент поперечной арматуры в балках

Минимальная площадь сдвиговой арматуры должна быть обеспечена во всех областях балки, где приложенный сдвиг превышает половину расчетной прочности бетона на сдвиг.

Минимальная поперечная арматура (A _v,min ) в балках должна быть большей из следующих величин: s/f _yt ) Уравнение 4

A 9Уравнение 5 напряжение стального стержня хомута, МПа

2. Минимальное продольное и поперечное армирование в монолитных стенах

Если прилагаемый в плоскости сдвиг (V _u ) монолитной стены равен или меньше значения, полученного из уравнения 6, используйте значения, указанные в таблице 1, в качестве минимального армирования как в продольном, так и в поперечном направлении.

Однако, если сдвиг в плоскости (V _u ) больше, чем значение, полученное из уравнения 6, тогда ( ρt = 0,0025), а значение ( ρℓ ) является наибольшим из 0,0025 и результат уравнения 7.

Где:

h _w : высота всей стены от основания до верха, мм

l _w : длина всей стены, мм

Поперечная арматура для стен

Рис. 3: Продольные и поперечные арматурные стержни в бетонной стене

Минимальное армирование — это самая низкая стальная зона, которая предотвращает раннее пластическое разрушение балки, когда бетон теряет свою прочность на растяжение из-за приложенных нагрузок.

Почему в балке предусмотрена арматура с минимальным сдвигом?

1. Для предотвращения внезапного обрушения балки при разрыве бетонного покрытия и потере связи с растянутой сталью.
2. Чтобы избежать хрупкого разрушения при сдвиге, которое может произойти без поперечной арматуры
3. Предотвратить разрушение при растяжении из-за усадки и термических напряжений, а также внутренних трещин в балке
4. Для удержания продольных стальных стержней во время бетонирования.

Каков минимальный коэффициент армирования в колонне?

Минимальный коэффициент армирования колонны составляет 0,01.

Как рассчитать минимальную площадь армирования колонны?

Минимальная площадь арматуры в колонне равна общей площади колонны, умноженной на 0,01.

Почему в плитах используют усадочное и температурное армирование?

Бетонная плита расширяется и сжимается при колебаниях температуры. Когда свежий бетон схватывается и быстро теряет влагу, бетон дает усадку и создает напряжение в бетоне. Сжатие и расширение бетона приводит к развитию трещин, если это не учтено при проектировании.
Итак, термоусадочное армирование предназначено для предотвращения образования трещин из-за колебаний температуры и усадки бетона

Подробнее

Проектирование прямоугольной железобетонной балки

Руководство по проектированию и детализации железобетонных плит IS456: 2000

Количество стали в балках, колоннах, плитах и ​​фундаменте ?

Содержание

• 1 Как рассчитать полное количество стали в балках, колоннах, плитах и ​​фундаменте на площади 1000 квадратных футов?
  • 1.1 План здания, рассмотренный для оценки
  • 1.2 Количество стали в балках
  • 1.3 Количество стали в колонне
  • 1.4 Количество в железобетонной плите
  • 1.5 Количество стали в фундаменте
    • • 1.5.0.1 Следите за нашими предыдущими сообщениями здесь
  • 1. 6 Выводы по количеству стали, необходимой для балок, колонн, плит и фундаментов в соответствии с индийской стандартной системой

  Стальные стержни являются наиболее важным материалом при изготовлении бетонных элементов, таких как балки, колонны, плиты и фундамент. в этой статье вы можете узнать, какое общее количество стальных стержней требуется для площади перекрытия 1000 кв. Футов в строительстве здания. Полные значения армирования структурных компонентов зависят от различных факторов, таких как условия нагрузки, архитектурный план, распределение от центра к центру между колоннами и марка бетона.

  HYSD Steel Bars

  Полная концепция минимального и максимального процентного содержания стали, относящаяся к балкам, колоннам, плитам и фундаменту, объясняется в моем предыдущем сообщении в блоге. Прочтите концепции по ссылке ниже.

  Минимальный и максимальный процент стали, необходимый для проектирования здания из железобетона

  Смотрите подробности на моем канале Youtube Civil Engineering by shravan

  Минимальное и максимальное количество стали в строительных элементах

  План здания, рассмотренный для оценки

  На приведенном ниже плане показан план двухуровневого дома, который используется в качестве однокомнатной квартиры. Архитектурный план, состоящий из 1 кухни, 1 зала/гостиной, 1 столовой, 1 спальни и туалета согласно требованию клиента.

  В таблице ниже показаны свойства здания, использованного в проекте

  .

Тип непрерывного арматуры	БАР/размер провода	FY, MPA	Минимальный диапазон.
деформированные стержни	≤ № 16	≥420	0,0012	0,0020
Деформационные стержни	> № 160210
.0207 <420	0.0015	0.0025
Welded-wire reinforcement	≤ MW200 or MD200	Any	0.0015	0.0025
Deformed bars or welded-wire reinforcement	Any	Any

С. №	Описание	Захваченная недвижимость
1	Коммунальное хозяйство здания	Жилое назначение
2	Количество столбцов	12 №
3	Количество лучей	17 №
4	Размер колонки	12”X12”
5	Размер балки	12″X9″
6	Толщина плиты	5 дюймов
7	Длина плиты	24’3”
8	Ширина плиты	43’6”
9	Высота здания	10’0”

Площадь плиты = 7,40 м X 13,260 м = 98,124 м ²

Путем преобразования м ²  в футы ²

Теперь площадь плиты = 98,124X10,7639 = 1056,20 квадратных футов площади плиты

Таким образом, площадь плиты считается равной 1057 квадратных футов примерно

Количество стали в балках

В соответствии со стандартом минимальный процент стали составляет 1% от объема требуемого бетона, а максимальный процент стали составляет 2% от объема бетона, необходимого для изготовления балки.

Результаты расчета балки

Объем балки = Количество балок X Размеры балок X длина балки

= 17X0,23X0,3X3 = 3,519 м ³

Теперь 2% от вышеуказанного значения = (2/100)X 3,519= 0,07038 м ³

Поскольку мы знаем, что плотность = масса/объем

Итак, Масса = Плотность X Объем

Как известно плотность стального стержня = 7860кг/м ³

При подстановке получим

Масса = 7860 X 0,07038 = 553,1868 кг

Количество стали в колонне

В соответствии со стандартом минимальный процент стали составляет 1% от объема требуемого бетона, а максимальный процент стали составляет 6% от объема бетона, необходимого для изготовления колонны.

Сталь в колонне

Объем колонны = Количество колонн X Размеры колонн X Высота колонны

= 12X0,3X0,3X3,34 = 3,6072 м ³

Максимальное количество стали в колонне 6% от объема

Теперь 6% от вышеуказанного значения = (6/100)X3,6072 = 0,216432 м ³

Поскольку мы знаем, что плотность = масса/объем

Итак, Масса = Плотность X Объем

Как известно плотность стального стержня = 7860кг/м ³

При подстановке получим

Масса = 7860 X 0,216432 = 1701,15552 кг

Количество в железобетонной плите

В соответствии со стандартом минимальный процент стали составляет 0,7% от объема требуемого бетона, а максимальный процент стали составляет 1% от объема бетона, необходимого для изготовления плиты.

RCC Слябовая сталь

Объем сляба = Длина сляба X Ширина сляба X Толщина сляба

= 7,40X13,260X0,125 = 12,2655 м ³

Теперь максимальное количество стали в слябе 2% от объема

Теперь 6% от вышеуказанного значения = (2/100)X12,2655 = 0,24531 м ³

Поскольку мы знаем, что плотность = масса/объем

Итак, Масса = Плотность X Объем

Как известно плотность стального стержня = 7860кг/м ³

При подстановке получим

Масса = 7860 X 0,24531 = 1928,1366 кг

Количество стали в фундаменте

Предположим, что фундамент представляет собой изолированное основание с объемом основания 4’0”X4’0”X5’0”. В соответствии со стандартом минимальный процент стали составляет 0,7% от объема требуемого бетона, а максимальный процент стали составляет 0,8% от объема бетона, необходимого для изготовления фундамента.

Результаты проектирования фундамента

Объем фундамента = Количество колонн X Длина фундамента X Ширина фундамента X Глубина фундамента

= 4’0”X4’0”X5’0” = 12X1,2192X1,2192X1,524 = 23 м ³

Теперь максимальное количество стали в слябе 0,8% от объема

Теперь 6% от вышеуказанного значения = (0,8/100)X23 = 0,184 м ³

Поскольку мы знаем, что плотность = масса/объем

Итак, Масса = Плотность X Объем

Как известно плотность стального стержня = 7860кг/м ³

При подстановке получим

Масса = 7860 х 0,184 = 1446,24 кг

Следите за нашими предыдущими сообщениями здесь

Какие кирпичи являются лучшими блоками AAC или красными кирпичами в строительстве?

Что такое базовая система изоляции? Различные типы систем изоляции основания, используемые при проектировании зданий?

Полный проект здания G+1 с помощью программного пакета Staad pro V8i ?

Что такое прочность на сжатие и как определить прочность куба на сжатие по нормативам.
