Класс по водонепроницаемости бетона: Водонепроницаемость бетона. Бетон (W) — характеристики.

описание и характеристики по ГОСТ

Способность бетона и ж/б к сопротивлению влаге под определенным давлением считается одной из главных характеристик и учитывается при подборе марки наряду с классом прочности и морозостойкостью. Водонепроницаемость прямо и косвенно влияет на их надежность и сроки службы, максимальные требования выдвигаются к наружным и подземным конструкциям – фундаментам зданий, опорам мостов, подвалам, колодцам, фасадам, эксплуатируемым кровлям. Нужное значение закладывается на стадии проектирования или планирования строительных работ.

Оглавление:

  1. Технические параметры бетонов
  2. Выбор раствора для фундамента
  3. Как улучшить показатель водонепроницаемости?

Определение характеристики, факторы влияния

Данный показатель отражает максимально выдерживаемое давление воды цилиндрическим образцом высотой в 15 см при прочих стандартных условиях. На практике это означает, что бетон с водостойкостью W2 не пропускает воду при 0,2 МПа или 2 атм, W4 – при 0,4 и так далее. Марка W4 соответствует строительным требованиям для конструкций с нормальной проницаемостью, но при повышении давления (например, при поднятии грунтовых вод к подошве фундамента) внутрь них начинает накапливаться влага, что недопустимо.

Существует прямая связь между этой характеристикой, классом прочности и морозостойкостью, соответствие отражено в таблице ниже:

Класс/маркаВодонепроницаемостьМорозостойкость
В7,5/М100W2F50
В12,5/М150
В15/М200W4F100
В20/250
В22,5/М300W6F200
В25/М350W8
В30/М400W10F300
В35/М450W8-W14F200-F300
В40/М550W10-W16
В45/М600W12-W18F100-F300

Согласно требованиям ГОСТ 26633 при возведении строительных конструкций используются бетонные растворы от W2 до W20. Из них смеси до W4 включительно подходят для заливки объектов с нормальной проницаемостью (условное обозначение – Н), до W6 – пониженной (П), от W8 до W20 – особо низкой (О). Помимо самого прямого показателя, отражающего водостойкость, маркировка учитывает другие дополнительные характеристики: коэффициент фильтрации, водопоглощение по массе и водоцементное соотношение. Взаимосвязь между ними отражена в таблице:

МаркировкаКоэффициент фильтрации, см/сВодопоглощение, %В/Ц, не более
W4>2·10-9 до 7·10-94,7-5,70,6
W6> 6·10-10 до 2·10-94,2-4,70,55
W8> 1·10-10 до 6·10-10Менее 4,20,45
W10-W14> 5·10-10 до 1·10-100,35
W16-W20< 5·10-100,3

Показатели бетона по морозостойкости и водонепроницаемости зависят от плотности его структуры, на формирование которой оказывает комплексное воздействие ряд факторов:

  • Качество уплотнения смесей при заливке и выравнивании, образование крупных пустот и неравномерное распределение компонентов недопустимо.
  • Состав. Помимо выдержки заданных пропорций водонепроницаемость искусственного камня зависит от наличия или отсутствия воздухововлекающих добавок и соотношения вяжущего и воды.
  • Параметры внешней среды на основных этапах гидратации цемента: температура, влажность воздуха, другие условия, влияющие на скорость испарения жидкости.
  • Проведения правильного армирования. При отсутствии каркаса или недостаточном сечении его прутьев увеличивается усадка конструкции, что в свою очередь приводит к образованию крупных капилляров и ухудшению ее водостойкости.

Основание зданий подвергается интенсивным влажностным нагрузкам (атмосферным и грунтовым), с учетом незаменимости этой конструкции используются бетоны с низкой маркой по водонепроницаемости. Это касается и W2 и W4, их применение для заливки фундаментов и наружных стен ограничено и требует принятия ряда дорогостоящих гидроизоляционным мер. Покупка дорогих сортов при возведении ленточных или плитных систем должна быть оправданной, во избежание лишних трат заранее учитываются все факторы: геологические условия участка, весовые нагрузки, уровень осадков и климат региона.

Минимально допустимая марка бетона для заливки фундамента составляет:

  • W4 – для каркасных и временных построек;
  • W4 и W6 – для деревянных малоэтажных домов при ведении строительства на устойчивых и подвижных грунтах соответственно;
  • W6 – под коттедж из пеноблоков, W8 – из конструкционного газобетона;
  • W8 – при закладке оснований любого типа под здание из кирпича или камня.

Оптимальной в плане «цена-результат» для фундаментов и подвалов считается смесь W8, что соответствует классу по прочности В25 (М350). На практике приобретение этого сорта позволяет себе не каждый владелец будущего дома, что приводит к необходимости усиления водостойкости искусственным путем. Также следует помнить, что применение бетона с высокой маркой водонепроницаемости не означает отказа от защиты от грунтовой влаги или осадков, исключение делается лишь при ведении строительства на сухих участках с низким УГВ.

Еще одним учитываемым фактором является вид работ. На практике смеси W2 и W4 довольно востребованы при подготовке подушки под ленточный фундамент или участков под столбчатый. При обустройстве армируемых железом конструкций рекомендуемый минимум составляет W6. При сооружении основания помимо выбора марки важно исключить все риски проникновения воды. Эта разновидность заливается единым монолитом, без дефектов, на участках сопряжения предусматривается защита швов.

Способы улучшения водонепроницаемости бетона

Условно все мероприятия по защите искусственного камня от влаги разделяют на первичные (контроль за составом и этапами гидратации, обработка грунтами глубокого проникновения и другие процессы, влияющие непосредственно на структуру материала) и вторичные, направленные на создание барьера между поверхностью фундамента или наружных стен и внешней средой. Максимальный эффект достигается при соблюдении их в комплексе, включая стадии приготовления бетонной смеси, ее укладки и уплотнения, обеспечения нужных условий схватывания и гидроизоляцию. Свои нюансы есть в каждом случае.

На этапе замеса важно придерживаться правильного соотношения В/Ц. Вода является обязательным условием гидратации цемента, но в химические реакции вступает только 60 % от ее общей доли. На практике это означает, что чем меньше будет жидкости в растворе, тем выше его качество (но не ниже установленного нормами минимума). Избыток приводит к образованию крупных пор, проникновение в них воды – лишь вопрос времени. Низкое В/Ц соотношение уменьшает подвижность бетона, что также чревато ухудшением его структуры и водонепроницаемости.

Правильным решением является использование точных заданных пропорций воды и цемента и ввод специальных добавок при высоких требованиях к подвижности (при обычных достаточно уплотнения).

Вещества, снижающие водопотребность строительных составов, имеют разную химическую основу. К ним относят водорастворимые сульфаты алюминия и железа, смеси натриевых солей, кремнийорганические соединения, поликарбоксилатные эфиры и смолы. Критерием эффективности добавок служит степень снижения водопотребности, большинство из них позволяют уменьшить ее как минимум вдвое. Но их ввод требует осторожности из-за побочных действий и влияния на рабочие характеристики.

Большинство строителей для обеспечения хорошей водостойкости бетона выбирают превентивные меры, а именно – качественное уплотнение и уход. На этапе приготовления обязательно задействуются бетоносмесители, раствор не перемешивают слишком долго и расходуют незамедлительно, без разбавления водой и повторного включения оборудования. Выгонку воздуха проводят при заливке слоя не более 20 см с помощью вибраторов или подручных средств. После этого монолит фундамента или стяжка накрываются пленкой и поливается водой в течение первых 5-7 дней. Нужная водостойкость достигается при создании искусственной среды – с влажностью воздуха от 60 % и выше и температурой около 20 °C (но не ниже +5).

При необходимости повышения водонепроницаемости уже эксплуатируемого или затвердевшего основания выбирается обработка гидроизоляционными составами проникающего или пленочного типа. При их подборе учитывается скорость высыхания, способ нанесения, устойчивость к вымыванию, стоимость и степень усиления защиты. Лучшие результаты достигаются при использовании многокомпонентных полимерных грунтовок и пенетрирующих составов, усиливающих водонепроницаемость фундаментов здания и наружных стен в несколько раз.

Бетон для фундамента. Минимальный класс и марка по СП (СНиП)

Согласно п.4.20 СП 22.13330.2016 «Основания зданий и сооружений. Актуализированная редакция СНиП 2.02.01-83*» при проектировании фундаментов и конструкций подземных сооружений из монолитного, сборного бетона или железобетона следует руководствоваться СП 63.13330, СП 15.13330, СП 28.13330, СП 70.13330, СП 71.13330.

Согласно п.6.1.3 СП 63.13330.2018 «Бетонные и железобетонные конструкции. Основные положения. СНиП 52-01-2003»:

  • Класс бетона по прочности на сжатие В назначают для всех видов бетонов и конструкций.
  • Марку бетона по морозостойкости F назначают для бетона конструкций, подвергающихся воздействию переменного замораживания и оттаивания, и устанавливают по первому базовому методу   и по второму базовому методу   в соответствии с действующими стандартами.
  • Марку бетона по водонепроницаемости W назначают для конструкций, к которым предъявляют требования по ограничению водопроницаемости.

Класс бетона по прочности на сжатие

В соответствии с п.6.1.6 СП 63.13330.2018  для железобетонных конструкций следует применять класс бетона по прочности на сжатие не ниже В15.

Примечание: класс бетона по прочности на сжатие В15, соответствует марке М200.

Конвертер бетона по прочности из класса В в марку М

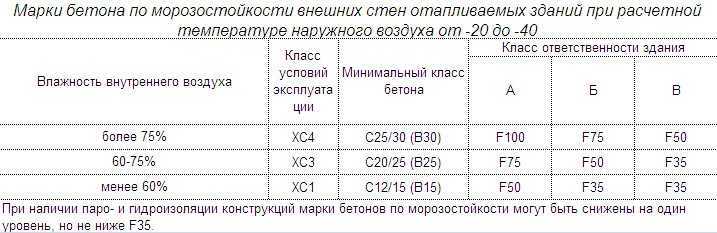

Марка бетона по морозостойкости

В соответствии с п. 6.1.8 СП 63.13330.2018 марку бетона по морозостойкости следует назначать в зависимости от условий работы конструкций в среде знакопеременных температур в соответствии с СП 28.13330.

Требования к марке по морозостойкости приведены в  таблице Ж.1 СП 28.13330.2017 «Защита строительных конструкций от коррозии. Актуализированная редакция СНиП 2.03.11-85».

Таблица Ж.1 СП 28.13330.2017 — Требования к морозостойкости бетона конструкций, работающих в условиях знакопеременных температур (таблица отредактирована порталом buildingclub.ru и оставлены только строки с требованиями к морозостойкости бетона для фундаментов).

Условия работы конструкций

Марка бетона по морозостойкости 1), не ниже

Характеристика режима

Расчетная зимняя температура наружного воздуха, °С

2 Одноразовое, в течение года, воздействие температуры, °С, в водонасыщенном состоянии (например, конструкции, находящиеся в грунте или под водой)

Ниже -40

F1 200

Ниже -20 до -40 включ.

F1 150

Ниже -5 до -20 включ.

F1 100

-5 и выше

F1 75

Примечания

  1. При консервации незавершенного строительства, а также в период строительства, следует обеспечивать защиту от увлажнения или теплоизоляцию конструкций, например, обваловкой грунтом фундаментных конструкций.
  2. Для конструкций, части которых находятся в различных влажностных условиях, например, опоры ЛЭП, колонны, стойки и т.п. марку бетона по морозостойкости назначают как для наиболее подверженного увлажнению и замораживанию участка конструкции.
  3. Марки бетона по морозостойкости для конструкций сооружений водоснабжения, мостов и труб, аэродромов, автомобильных дорог и гидротехнических сооружений при воздействии пресной воды следует назначать согласно требованиям СП 31. 13330, СП 34.13330, СП 35.13330, СП 41.13330, СП 121.13330; при воздействии минерализованной воды (в том числе морской воды) — по настоящему своду правил.
  4. Расчетная зимняя температура наружного воздуха принимается по СП 131.13330 как температура наиболее холодной пятидневки, обеспеченностью 0,92.

Температуру наиболее холодной пятидневки, обеспеченностью 0,92, можно узнать по столбцу 5 таблицы 3.1 СП 131.13330.2018 «СНиП 23-01-99* Строительная климатология».

Например для городов: Москва -25оС; Санкт-Петербург -24оС; Нижний Новгород -30оС; Краснодар -14оС; Архангельск -33оС; Астрахань -21оС; Пермь -35оС; Иркутск -33оС; Сочи -2оС.

Марка бетона по водонепроницаемости

Согласно п.6.1.9 марку бетона по водонепроницаемости следует назначать в зависимости от условий эксплуатации и уровня воздействия агрессивных сред на бетон конструкций в соответствии с СП 28. 13330.

Требования к марке по водонепроницаемости приведены в  таблице Ж.4 СП 28.13330.2017.

Таблица Ж.4 СП 28.13330.2017 — Требования к железобетонным конструкциям при воздействии агрессивных жидких сред (таблица отредактирована порталом buildingclub.ru и оставлены только строки с требованиями к водонепроницаемости бетона для фундаментов).

Группа арма-
турной стали

Класс арматуры

Марка бетона по водонепроницаемости
(под чертой) в среде

слабо-
агрес-
сивной

средне-
агрес-
сивной

сильно-
агрес-
сивной

Конструкции без предварительного напряжения

I

А240,
А400,
А500,
А600
Вр500
В500

W4

W6

W8

III

Арматура композитная полимерная

марка бетона по водонепроницаемости не нормируются



Вывод:

  • Минимальный класс бетона по прочности на сжатие — B15
  • Минимальная марка бетона по морозостойкости F75 (зависит от климата)
  • Минимальная марка бетона по водонепроницаемости W4 (зависит от требований к водонепроницаемости и  агрессивности грунтовых вод)

Например минимальный класс и марка бетона для Нижнего Новгорода (без особых требований к водонепроницаемости) составляет: Бетон В15 F150 W4



Основные термины, которые использовались в статье:

  • Класс бетона по прочности на сжатие В соответствует значению кубиковой прочности бетона на сжатие, МПа, с обеспеченностью 0,95 (нормативная кубиковая прочность) (п. 6.1.3 СП 63.13330.2018).
  • Марка бетона по морозостойкости F  соответствует числу циклов замораживания и оттаивания, при которых характеристики бетона обеспечиваются в нормируемых пределах (п.6.1.3 СП 63.13330.2018).
  • Марка бетона по водонепроницаемости W соответствует максимальному значению давления воды, МПа·10-1 , выдерживаемому бетонным образцом при испытании.
