Кирпичная кладка виды: ложковая, цепная, многорядная и др.

Виды кирпичной кладки с фото и названиями

Вопросы, рассмотренные в материале:

• 4 вида кирпичей для строительства дома
• Виды кирпичной кладки стен для дома
• 3 техники укладки кирпича
• Ценные советы по работе с кирпичной кладкой

Издавна здания строили из кирпичей. Сегодня, применяя всевозможные виды кирпичной кладки, возводят многие жилые дома и другие сооружения. Зная их, можно выбрать тот вариант, который подойдет именно вам.

В нашей статье мы разобрали основные разновидности этого строительного ремесла и искусства, рассмотрев основные их плюсы и минусы. Также мы дополнили наш материал полезными советами, которые помогут вам грамотно организовать рабочий процесс.

4 вида кирпичей для строительства дома

Сегодня в продаже можно найти огромное количество видов кирпича как для строительства, так и облицовки коттеджа. Отличия между ними заключается в технологии изготовления. Далее рассмотрим наиболее популярные виды кирпича для кладки дома.

1. Силикатный

Затраты на производство такого кирпича небольшие, именно поэтому его стоимость намного меньше, чем у других видов данного стройматериала. Изготавливается силикатный кирпич из извести и песка автоклавным методом.

Этот бюджетный материал обладает следующими минусами:

• Достаточно плотный, поэтому он плохо сохраняет тепло в доме, кроме того, из-за большого веса этого стройматериала потребуется усиленный фундамент.
• Боится влаги, его нельзя использовать для создания основания коттеджа и стен, если влажность повышенная.
• Не устойчив к воздействию высоких температур.

2. Керамический

Стандартный кирпич красного цвета изготавливается из глины. Смесь формируют, а затем обжигают, нагревая до высокой температуры – 800-1000 градусов. Благодаря такой технологии производства происходит спекание глиняных частичек и образование цельного камня.

Цена на керамический кирпич может отличаться в зависимости от технических характеристик, декоративных качеств, а также области применения: рядовой либо облицовочный материал.

3. Шамотный

Шамотный кирпич применяется в тех случаях, когда на сооружение воздействует открытое пламя либо высокие температуры. Например, его можно использовать для кладки печки, камина, плиты.

Этот материал обладает специфическими характеристиками:

• не разрушается даже при постоянных сменах температур;
• обладает повышенной теплоемкостью, поэтому сооружения, сделанные из шамотного кирпича, отдают тепло в течение долгого времени, при этом нагрев происходит медленно.

4. Клинкерный

Если сравнить керамический и клинкерный кирпич, то при производстве второго температура обжига будет значительно выше, поэтому глиняные частички спекаются лучше. В результате материал получается сверхпрочным, не боится пагубного воздействия влаги, дождя, высоких температур.

Однако стоимость клинкерного кирпича достаточно высокая, поскольку его производство является энергозатратным, при этом заводское оборудование быстро изнашивается.

Виды кирпичной кладки стен для дома

Бывают следующие виды кирпичной кладки:

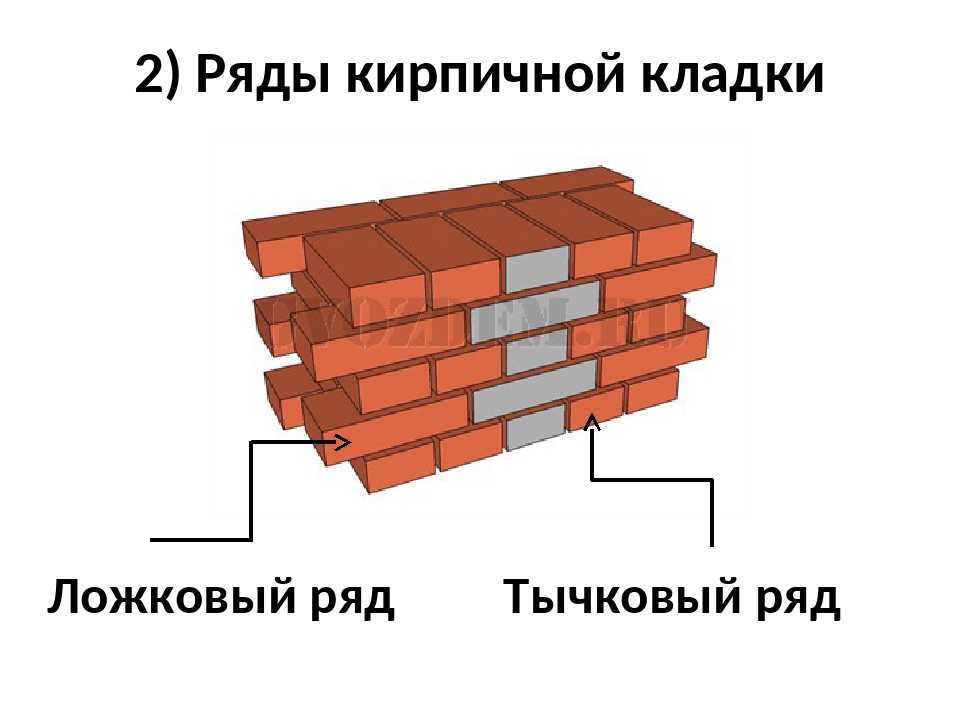

1. Ложковый ряд

Если изучить фото данного вида кирпичной кладки, станет понятно, что он выполняется просто в полкирпича. Ложковый ряд укладывается следующим образом: вертикальные швы должны смещаться от одного ряда к другому на четверть либо половину длины кирпича. Конечно, должен использоваться стандартный материал с размерами 250/120/65.

2. Цепная перевязка

Когда вам нужен прочный кирпичный дом, этот вид кладки поможет добиться желаемого результата. Это так называемая цепная перевязка. Технология работы такая: в горизонтальный ложковый ряд нужно уложить параллельно по два кирпича с разбежкой швов, а второй ряд должен быть тычковый.

Цепную перевязку можно использовать для создания наружных и внутренних несущих конструкций. Кроме того, благодаря привлекательному внешнему виду такую кладку применяют для того, чтобы оформить интерьер.

• Важно укладывать первый и последний уровень тычками.
• Продольные швы должны быть сдвинуты на 0,5 кирпича, поперечные на четверть.
• Важно, чтобы вертикальные швы не совпадали с верхними и нижними, камни будут перекрывать их.

Такой вид кирпичной кладки считается сложным, однако конструкция будет прочной.

3. Многорядный вариант

В этом случае тычком должны быть выполнены первые и крайние ряды в стене. То, как будут использованы тычки в каждом втором ряду кладки, никак не ограничено. Можно сделать чередование с тычковым рядом от трех до шести ложковых рядов.

Многорядный вид кирпичной кладки применяется для создания наружных и внутренних конструкций. Алгоритм действий следующий: 6 рядов укладываем торчками (одинаковый кирпич), перевязываем их ложковым рядом. Когда используется модульный кирпич, торчковых рядов должно быть 5.

• Первый и последний ряд должны быть тычковыми.
• Ложки нужно перевязывать со сдвигом на 0,5 кирпича, не важно, какова толщина укладки.
• Тычки 7-го ряда на четверть должны перекрывать ложки шестого.

Стоимость многорядной кладки ниже, чем цепной, кроме того, технология работы проще. Однако такая кладка будет менее прочной. Также она подходит для возведения не всех строительных объектов.

Что касается трехрядной кладки, ее применяют, чтобы выложить забор, простенок, столб и иные декоративные конструкции, которые не испытывают нагрузки. В таком случае один тычковый уровень нужно чередовать с тремя ложковыми.

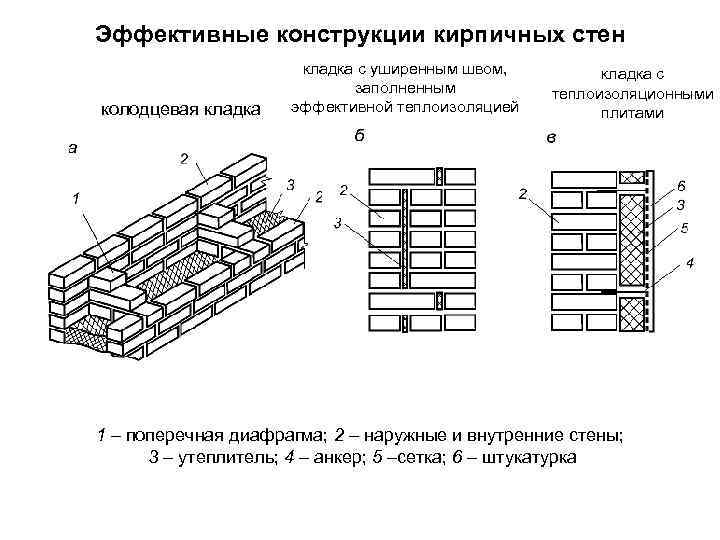

4. Облегченная кладка

Специфика данного вида кирпичной кладки заключается в следующем: конструкция состоит из двух стен, выложенных в два кирпича. При этом промежуток между стенами может быть заполнен любым материалом, к примеру, керамзитом.

Облегченная кладка используется, чтобы утеплить внутренние стены, если конструкция должна быть облегченная.

• Стена выполнена из двух укрепленных арматурой простенков, толщина которых 0,5 кирпича. У подобной конструкции будет повышенная жесткость.
• Между простенками есть пространство, куда укладывают утеплитель, в качестве которого можно использовать пенополистирол, пенополиуретан. Важно правильно выбрать ширину полости.
• Простенки связывают друг с другом перемычками, выполненными из каменных брусков либо из арматуры. Точки должны находиться на дистанции до 100 см друг от друга.

5. Армированная перевязка

Еще один популярный вид кирпичной кладки, при выполнении которой применяется арматура. Ее укладывают на раствор между уровнями. Армирование может быть горизонтальным либо вертикальным, в этом случае применяется сетка или отдельные стержни.

• Важно, чтобы количество арматуры составляло десятую часть от кладки.
• Сетки должны быть уложены как минимум через 3 уровня, если кирпичи керамические, и 4 уровня, если они утолщенные, через 5 уровней – когда кирпич стандартный.
• Сетку нужно использовать с сечением от 0,3 см.

5. Декоративная

Такая кладка применяется для создания наружной части дома, чтобы украсить фасад или экстерьер. Ажурную кладку используют, чтобы выполнить отделку комнат как жилых, так и технических. По желанию стену можно состарить либо украсить декоративной кладкой угол комнаты, сделать небольшой фрагмент на стене.

Художественная кирпичная кладка бывает следующих видов:

• Готическая. Укладывать ее достаточно просто: в рядах нужно чередовать длинные и короткие стороны кирпича.
• Крестообразная. Такая кладка делается на 2 креста. Прежде всего нужно определить промежуток чередования узора.
• Силезская кладка. В этом случае выкладывают 2 ряда в ложок. 3-й ряд надо уложить в тычок. Чтобы результат получится удовлетворительным, необходимо соблюдать вертикальность шва.
• Голландская декоративная кладка. В этом случае сначала укладывают кирпич ложком, а затем чередуют тычок через 2 ложка.
• Ажурная кладка. Ее применяют, чтобы оформить стену с наружной стороны.

3 техники укладки кирпича

Возводить стену из кирпича необходимо с соблюдением техники укладки. Существует 2 вида швов кирпичной кладки, выбирать тот или иной метод следует с учетом используемого материала, а также того, насколько пластичный раствор цемента, каковы погодные условия, от которых зависит скорость высыхания.

1. Вприжим

Этот способ подходит, если цементная смесь непластичная, при этом эталонный конус уходит в раствор на 9 см. Раствор нужно выкладывать, отступая от лицевой стороны на 1,5 см.

• В правую руку берем кельму, в левую – кирпич.
• Наносим кельмой раствор на постель – ряд ниже.
• Часть бетонной смеси подгребаем ребром кельмы к вертикальной грани соседнего кирпича.
• Левой рукой укладываем камень.
• Прижимаем его, простукивая, чтобы произошла усадка. Лишний раствор удаляем кельмой.

2. Вприсык

С помощью данного метода можно уложить кирпичи на эластичный цемент, когда конус утопает примерно на 14 см.

• Равномерно наносим раствор на поверхность кладки.
• Новый кирпич под наклоном продвигаем к уложенному ранее, захватывая цемент с постели предыдущего ряда. В этом случае раствор будет на ложке либо торчке, все зависит от укладки, и заполнит шов между элементами.
• Важно заполнить вертикальные и горизонтальные швы одновременно.
• Лишнюю смесь можно удалить кельмой.

3. Расшивка

Выполняется в последнюю очередь, чтобы обработать швы между пластами. Расшивка необходима, чтобы кладка выглядела привлекательно, а также для уплотнения цементной смеси. После данного этапа швы могут стать выпуклыми, вогнутыми, треугольными или односрезанными.

Вогнутые сделать легче всего. Приготовьте проволоку, ее необходимо согнуть в виде петли. Затем проведите ею по бетонному слою, чтобы убрать лишнее. Чтобы шов был выпуклый, нужно вырезать круг определенного диаметра в трубе. Затем трубку следует поставить под углом 90 градусом к стене и провести по линии шва.

Формировать формы линий необходимо до того, как раствор застынет.

В случае, когда вы будете дополнительно оштукатуривать и отделывать кладку, рекомендуется класть состав на полтора-два сантиметра не доходя до края. Такой способ носит название «впустошовку», поскольку швы получатся пустыми снаружи.

Ценные советы по работе с кирпичной кладкой

1. Важно, чтобы каждый кирпич располагался параллельно соседнему, причем как по горизонтали, так и по вертикали. Эта необходимость объясняется специфическими свойствами стройматериала: кирпич устойчив к нагрузке на сжатие, но боится изгиба. Помните о том, что отклонение в укладке от горизонтали и вертикали не должно превышать 15 мм на 10 м длины и 10 мм на этаж соответственно.
2. Ложки и тычки необходимо соединить продольными и поперечными швами, только в таком случае сооружение будет прочным.
3. И самое важное правило: располагайте продольные швы параллельно, то же самое относится и к поперечным. При этом две системы должны располагаться перпендикулярно друг к другу.
4. Что касается толщины, прежде чем выбрать вид кладки, важно определить, насколько толстой она должна быть. Это зависит от ширины будущих стен, при этом нужно учитывать прослойки бетона. Толщина определяется с учетом эксплуатационных особенностей конструкции:

• 12 см (0,5 кирпича). Такой толщины будет достаточно для создания перегородок, ограждений, декоративных элементов дома.
• 25 см (один кирпич). Эту толщину имеют стены гаражей, летних кухонь, сараев, заборов.
• 38 см (1,5 кирпича). Такая толщина встречается чаще всего, оптимальный вариант, если дом маленький, в один-два этажа.
• 51 см (два кирпича). Толщину в два кирпича имеют несущие стены либо многоэтажные дома.
• 64 см (2,5 кирпича). Эта толщина также подходит для создания несущих конструкций в многоэтажных домах, когда вес здания достаточно большой. Однако на практике встречается нечасто, поскольку делать такую толщину зданий слишком затратно.

Стандартный кирпич должен иметь следующие размеры: одинарный — 250 х 120 х 65 мм, полуторный (модулированный) — 250 х 120 х 88 мм. К сожалению, в зависимости от производителя, размеры изделия могут отличаться на несколько миллиметров, из-за этого не стоит комбинировать элементы разных марок.

Прежде чем приобрести кирпич, удостоверьтесь, что он ровный. Если имеются маленькие сколы, неровности, это приведет к тому, что нагрузка будет распределяться неравномерно. Здание растрескается и придет в негодность.

популярные виды кладки и перевязки, техника возведения стен

Для строительства зданий необходимо обладать хотя бы начальной информацией, в частности о популярных видах кирпичной кладки. Тогда возводимая конструкция сохранит свою целостность на многие годы. Кроме базовых знаний, потребуются минимальные навыки в строительстве. К примеру, надо уметь пользоваться уровнем для контроля вертикали стены, а также гидроуровнем для контроля диагонали короба.

• Разновидность строительного кирпича
  • Силикатный камень
  • Керамический материал
  • Прочный клинкер
  • Огнеупорный шамот
• Необходимые инструменты
• Требование к работе
• Виды кладок и перевязок
  • Ложковая (в полкирпича)
  • Цепная (в кирпич)
  • Многорядная перевязка
  • Облегченная с теплоизоляцией
  • Армированный вариант
  • Декоративная без оштукатуривания
  • Ажурная кладка

Разновидность строительного кирпича

Существует достаточный выбор кирпичей, каждый вид предназначен для определенной цели. Есть как дорогостоящие, так и бюджетные варианты. Но прежде чем приступать к строительству какого-либо объекта, необходимо ознакомиться с основными видами сырья.

Силикатный камень

Такой вид кирпича считается самым востребованным, так как имеет низкую стоимость. Силикат состоит из песка и извести. Изготавливают в автоклаве при помощи водяного пара. В конце выполняется сушка с формовкой. К недостаткам можно отнести:

1. Излишнюю плотность. В отличие от керамического кирпича, силикатный камень много весит и при возведении больших зданий может привести к разрушению фундамента.
2. Слабую прочность. Для больших зданий материал не годится.
3. Низкую стойкость к огню. Если силикат длительное время будет подвергаться высокой температуре, то произойдет разрушение гидросиликата кальция. Этот компонент нужен для прочности и обеспечения целостности кирпича. Поэтому не рекомендуется выполнять кладку каминов и печей.
4. Низкую влагостойкость. Если использовать такой камень для сооружения фундамента, то рекомендуется обустроить дополнительную защиту. В противном случае есть риск деформации основания.
5. Низкую теплоизоляцию. Это обусловлено повышенной плотностью материала.

Невзирая на это, силикатный камень до сих пор широко используется в самых разных сферах строительства.

Керамический материал

Для изготовления красного керамического кирпича применяют обычную глину. В цехе происходит формирование и постепенный обжиг до температуры 1000 градусов. Пористая структура камня достигается за счет выгорания органических веществ и выпаривания воды.

К главному достоинству можно отнести умеренную легкость. Красный кирпич существенно легче силикатного камня, поэтому его смело используют для разнообразных построек. На фундамент не оказывает большой нагрузки. Кроме того, материал имеет высокую прочность, которая достигается путем спекания глины в цельный камень.

Прочный клинкер

По технологии изготовления клинкерный камень похож на керамический кирпич. Единственное отличие — это более высокая температура обжига, вследствие чего получается максимальное спекание всех частиц, из которых состоит материал. Из плюсов можно выделить:

1. Легкость. Такой камень значительно легче силиката и не продавливает фундамент.
2. Повышенную прочность. Благодаря высокой температуре обжига, материал становится крепче и надежнее.
3. Стойкость к огню. Высокая температура, которая будет воздействовать на материал, не сможет ему навредить.

Единственный минус — дороговизна клинкера, потому что его производят по сложной технологии. Для получения высокой прочности материала идет большой расход энергии на обжиг, а оборудование при такой выработке быстро изнашивается.

Огнеупорный шамот

Этот вид камня используется исключительно для объектов, которые будут подвергаться воздействию высокой температуры: камины и печи. Для изготовления применяют огнеупорную глину. Положительные качества шамотного кирпича заключаются в следующем:

1. Высокая стойкость к термическому воздействию. Даже при постоянном нагреве никакого разрушения не произойдет.
2. Теплоемкость. Шамотный камень не нагревается быстро, но происходит длительная отдача тепла, что в свою очередь полезно для обогрева помещения.

Огнеупорный шамот по цене дорогой, поэтому он используется исключительно для каминов и печей.

Необходимые инструменты

Необходимые принадлежности не только обеспечат удобство в работе, но и ускорят сам процесс. Итак, перечень инструментов:

1. Мастерок. Эта принадлежность является основной, потому что при помощи мастерка выполняется нанесение раствора на поверхность кирпича.
2. Шнур. Чтобы ряд получился ровный, без шнура не обойтись. Перед кладкой нового ряда с боку кирпичей, находящихся на углах стены, в обязательном порядке устанавливается нитка. Таким образом, горизонт ряда будет ровный. Важно установить шнур так, чтобы от верхнего угла кирпича получился зазор на 2 мм.
3. Порядовка. При помощи приспособления контролируют высоту кладки. По технологии толщина шва составляет 12 мм. И в случае увеличения или уменьшения шва может произойти отклонение от горизонта, и получится кривизна.
4. Расшивка. Такая принадлежность выполняет задачу по расшивке швов между кирпичами. Кроме расшивки, также эффективно используется металлическая трубка или рукоятка мастерка.
5. Кирка. В процессе кладки всегда приходится подгонять кирпич по нужному размеру. В этом случае помогает кирка. Инструментом производится раскалывание и обтесывание камня.
6. Отвес. Приспособление предназначено для контроля вертикальной линии.

Дополнительными инструментами считаются молоток, угольник, строительный уровень, рулетка и гидроуровень.

Требование к работе

Кирпич обладает прекрасной способностью — выдерживать нагрузку при сжатии, но давления на излом он не выдерживает, попросту может произойти разлом материала. Есть и другие нюансы, которые следует учитывать:

1. Главное правило — кладка всегда производится с углов.
2. Все выложенные ряды должны быть параллельны по плоскости. В этом случае нагрузка на кладку будет равномерной. Если не уделить этому внимание, то в противном случае во многих местах стены появятся трещины.
3. В процессе работы очень важно придать особое значение углам постройки. Чтобы воспрепятствовать деформации стен, на углах надо делать перевязку. Перевязка также выполняется при помощи кирпича, который перекрывает шов нижнего ряда на 50%.
4. Для кладки арочных проемов между плоскостями кирпичей удерживается угол на 17 градусов.
5. Чтобы вода не заливала кладку в цоколе, следует над выступающей частью стены установить полосу из цинка — отлив.
6. Для повышения прочности стен используют армирование рядов. Достаточно проложить вдоль ряда несколько штук арматуры и закрепить между собой проволокой.
7. Важно соблюдать перекрытие нижних кирпичей. Как правило, один камень должен перекрывать хотя бы на четвертую часть от всей своей длины. Но рекомендуется выполнять кладку с тем расчетом, чтобы получилось 50% перекрытия нижних кирпичей.
8. Чтобы кладка не подверглась расслоению, следует при помощи цементного раствора заполнить все имеющиеся швы.
9. Между кирпичной стеной и фундаментом в обязательном случае укладывается слой гидроизоляции. Для этих целей каменщики применяют двойной слой рубероида.

По стандарту, каменщики для легких небольших строений используют кладку в один кирпич, это касается и перегородок. Наружные стены выполняются в полтора и в два кирпича.

Виды кладок и перевязок

В строительстве существует много видов кирпичной кладки, которые предназначаются для той или иной цели. Каждая разновидность имеет свои тонкости в работе, с которыми следует ознакомиться. Новички должны понимать, что, если не соблюдать правила, то в противном случае может возникнуть неприятность в виде деформации или разрушения постройки.

Ложковая (в полкирпича)

Такой вид кладки в полкирпича является самым распространенным. Класть камень надо так, чтобы швы по вертикали смещались от ряда к ряду. В идеале смещение делается на половину камня. Не стоит забывать про устранение лишнего раствора сразу же, после кладки каждого ряда. Иначе он высохнет и застывший раствор придется сбивать молотком. Это может вызвать повреждение кирпичей.

Цепная (в кирпич)

Кладка в кирпич предполагает перевязку двух горизонтальных рядов. Такой способ обеспечивает надежность и прочность всей постройке. Принцип работы заключается в кладке кирпича «плашмя». Перекрывать нижние швы можно на 25 и 50%. Но желательно, чтобы шов был перекрыт на половину верхнего кирпича.

Ложковые швы по вертикали не должны сходиться с тычковыми рядами.

Многорядная перевязка

Как показывает практика, не стоит выполнять каждый второй или третий ряд тычковым. Прочность конструкции не снизится, если чередовать каждые пять ложковых рядов через один тычковый ряд. Но есть некоторые правила:

• тычковым способом также выкладываются карнизы;
• тычковые ряды обязательно должны присутствовать в самом начале, в середине и на последнем ряду;
• таким же методом выкладывают зоны стен, где есть балки.

Облегченная с теплоизоляцией

В основном облегченную кладку применяют для возведения многоэтажных зданий. Преимущество заключается в создании пространства между стенами. Эта полость засыпается теплоизоляционным материалом. Зачастую кладка выполняется в полкирпича, и строят две стены параллельные друг другу с неким зазором. Стены возводят с трехрядной диафрагмой. Простым языком: делают три-пять рядов кладки диафрагмой и кладут три ряда тычковым способом. При такой технологии облегченной кладки здание станет не только прочным, но и теплым.

Армированный вариант

Кладку кирпичных зданий армируют для дополнительного усиления. В основном применяют такой способ для строительства в условиях сейсмоопасных районов. Также армирование выполняется вместо диафрагм и тычковых рядов, особенно применяется для облегченных стен с монтируемой теплоизоляцией. Только в таком случае можно повысить надежность короба. В углах здания, как правило, осуществляется усиленная закладка арматуры между кирпичными рядами. Вместо арматурных прутьев нередко прокладывают специальную сетку.

Декоративная без оштукатуривания

Иногда кирпичная постройка может не предусматривать штукатурные работы, в таком случае необходимо постараться изготовить стену с красивыми швами. Существуют разные варианты декоративной кирпичной кладки, но надо знать хотя бы про основные виды:

1. При цепной перевязке на стене формируют рисунок при помощи разноцветного кирпича. К примеру, достаточно скомбинировать силикатный белый кирпич и красный.
2. Чтобы создать рельеф на стене дома, рекомендуется применить облицовочный камень.
3. Для имитации полуразрушенной кладки и создания рельефа применяют специальные настенные панели, которые на сегодняшний день пользуются большим спросом.
4. Технология баварской кладки предполагает чередование нескольких темных тонов в каждом прокладываемом ряде.

Чтобы стены дома были красивыми, необязательно использовать штукатурку. Главное, сделать швы ровными и симметричными между собой.

Ажурная кладка

При помощи кирпича можно возводить не только сплошные стены, но и декоративные ограждения. Между камнями обязательно оставляется зазор в 5 см. А швы разделываются с особой аккуратностью. Подобные ограждения возводятся как в саду, так и могут примыкать к дому. Такие стены можно строить не только прямыми, но и криволинейными.

Древние крепости послужат наглядным примером. В подобных конструкциях применялись обтесанные камни и выкладывались именно криволинейным способом. Правда, кирпичи того времени делались под скос, а это в свою очередь обеспечивало удобство в строительстве сложных объектов. Однако с прямоугольными кирпичами также можно создавать подобные криволинейные строения.

На самом деле во всем мире существует много видов кладок из кирпича. Все представленные виды считаются эффективными и используются довольно широко. Если есть желание построить какое-нибудь сооружение, то лучше начинать с малого и постепенно передвигаться к строительству больших домов. Только так можно научиться мастерству.

10 самых популярных видов кирпичной кладки

Итак, что такое кирпичная кладка? Проще говоря, кирпичная кладка — это схема, по которой укладываются кирпичи. Кирпичная кладка применяется не только для стен, но и для мощения дорожек и патио, а также для бетонных блоков и других видов каменной кладки. Кирпичные связки играют огромную роль в максимальном увеличении прочности и долговечности конструкции, придают однородность структуре и композиции и улучшают визуальную привлекательность. Существует много типов кирпичной кладки, и каждый из них имеет свой уникальный внешний вид, сложности при установке и структурные соображения в случае стен. В этом блоге обсуждаются самые популярные из них.

Читайте: Упрощение процесса производства кирпича в Индии

Кирпичные связки и как они работают?

Источник

Кирпичная кладка выполняется из кирпичей, скрепленных между собой с помощью раствора. Иногда для строительства временных навесов можно использовать глиняный раствор, а для капитальных конструкций используют раствор из цемента или извести.

Для большинства видов кирпичной кладки требуются кирпичи или другие кладочные элементы одинакового или, по крайней мере, совместимого размера. Кирпичи или блоки каменной кладки одинакового размера создают ровные, повторяющиеся рисунки, которые можно наносить на площади любого размера. Существует множество моделей скрепления, которые включают в себя какой-либо метод блокировки каждого ряда кирпичей с соседними рядами. Если кирпичи сложены столбцами в один ряд, стопки могут легко опрокинуться. Но если они уложены таким образом, что стыки располагаются в шахматном порядке или смещены между соседними рядами, кирпичи в основном переплетаются друг с другом. В основном, связи необходимы, чтобы добавить прочности конструкции и сделать стену, покрытую известковым раствором, еще прочнее.

Прочтите: За свою жизнь вы видели много строительных кирпичей? Теперь пришло время рассмотреть их поближе. шпон стены. Для структурных стен требуются прочные структурные соединения, в то время как для декоративных стен можно использовать любой рисунок соединения. Давайте взглянем на некоторые из наиболее традиционных и популярных видов кирпичной кладки, используемых для стен:

Источник

1. Растяжная перевязка / Текущая перевязка

Одна из наиболее распространенных кирпичных перевязок, также называемая бегущей перевязкой. Эта связь очень проста в укладке, фактически, является одной из самых простых, используемых сегодня. Ленточная перевязка подходит, когда необходимо возвести стены толщиной в полкирпича. Различные типы стеновых конструкций, выполненных с использованием этого вида связи:

• Шпальные стены
• Перегородки
• Перегородки (внутренние перегородки)
• Дымоходы

Натяжная перевязка не очень подходит для отдельно стоящих несущих стен, но очень полезна для возведения стен меньшей толщины. Учтите, эта связка не удастся, если толщина стен будет больше половины общей длины используемого кирпича.

Источник

2. Перемычка

Выступ – это более короткая сторона кирпича. В кладке из тычкового кирпича все кирпичи укладываются в тычковом ряду. При этой вязке нахлест выполняется на половину ширины кирпича. Кирпичные биты на три четверти используются в альтернативных курсах в качестве койнов. Эта связка в основном используется для возведения стен толщиной в один кирпич.

Источник

3. Английская связка

Один из наиболее часто используемых вариантов кирпичной кладки в кладочных работах. Эта связь по существу состоит из чередующихся рядов коллекторов и носилок. Коллекторы укладываются по центру над подрамниками в ряду ниже, и каждый чередующийся ряд выравнивается по вертикали. Чтобы нарушить непрерывность вертикальных швов, в начале и конце стены после первой перемычки используется заглушка. Квоин — это кирпич, который разрезается вдоль на 2 половины и используется в углах кирпичных стен. Этот тип связки в основном используется для возведения прочных стен толщиной в один кирпич.

Источник

4. Фламандская связка

Для этого типа скрепления каждый ряд состоит из чередующихся жаток и носилок. Каждый заголовок центрируется на подрамнике сверху и снизу, и каждый альтернативный ряд начинается с заголовка в углу. Для разрыва вертикальных швов в последовательных рядах в чередующихся рядах рядом с жаткой вводятся доводчики. Эту связь можно условно разделить на два различных типа:

• Единая фламандская облигация – комбинация английской и фламандской облигаций. Передняя открытая поверхность стены состоит из фламандского бонга, а задняя поверхность состоит из английской связки в каждом отдельном ряду.
• Двойная фламандская облигация – Эта облигация выглядит одинаково как спереди, так и сзади.

Стены с фламандской связкой сложны в возведении и требуют больших навыков.

Источник

5. Связка стопкой

При укладке стопкой все кирпичи просто укладываются друг на друга и скрепляются раствором, так что все связки идеально выровнены. Из-за своей слабой каменной структуры и меньшей прочности связки Stack идеально подходят для декоративных целей. Это соединение является неструктурным соединением, поэтому не подходит для стен, которые должны передавать нагрузки.

Источник

6. Голландская облигация

Модифицированная форма английской поперечной перевязки, состоящая из чередующихся рядов жаток и подрамников. При таком расположении кирпичной кладки каждый отдельный курс растяжения начинается с четверти с 3-четвертной битой. У каждого альтернативного курса растяжки есть заголовок, установленный рядом с кирпичом летучей мыши на 3 четверти, расположенным в квойне. Это соединение идеально подходит для создания прочных углов вдоль стены, которые подвергаются чрезмерным нагрузкам.

Источник

7. Обыкновенные облигации / Американские облигации

Эта облигация очень похожа на английскую облигацию, но у нее ряды заголовков вставлены через каждые пять или шесть рядов. Курсы заголовка центрируются с предыдущим курсом заголовка. Эта связка коллектора в основном действует как связующий кирпич между лицевой стороной и подложкой. Чтобы добиться достаточного смещения в стандартной общей связи, на обоих концах рядов коллекторов вставляются доводчики. Обычная связка обычно используется в наружных несущих стенах.

Источник

8. Облицовочная связка

Эта связка в основном используется для толстых стен, где облицовка и подкладка выбираются из кирпича различной толщины. Как правило, эта связь состоит из курсов подготовки и растяжки, организованных таким образом, что один курс подготовки следует за довольно большим количеством курсов растяжки. Распределение нагрузки стен с использованием этой связки неравномерно из-за разницы между облицовкой и общим количеством швов в подкладке. Это также может привести к неравномерной осадке 2 толщины стенки.

Источник

9. Диагональная перевязка

Лучше всего подходит для стен толщиной от двух до четырех кирпичей. Эта связь обычно вводится через каждые 5 или 7 ряд ​​по высоте стены. Кирпичи в этой связке укладываются встык таким образом, что крайние углы последовательности остаются в контакте с ложками.

Источник

10. Связь с крысоловкой

При этой кладке кирпичи укладываются на ребро или располагаются в вертикальном положении вместо обычного горизонтального положения. Это создает полость (полое пространство) внутри стены. Эта функция помогает поддерживать повышенный тепловой комфорт и сохранять внутреннюю прохладу, чем снаружи, и наоборот. Этот тип стен потребляет меньшее количество материалов за счет внутренней полости. Облигация Rat Trap очень похожа на фламандскую облигацию. Для создания этой связи требуются квалифицированный труд и особая осторожность.

Несколько других видов кирпичной кладки, используемых для стен, включают кирпичную кладку на ребро, рейкинговую кладку, зигзагообразную кладку, кладку садовой стены, кладку монаха, кладку Сассекс, кладку Дерна, кладку Сильверлока и елочную кладку.

Обычная кладка для тротуарной плитки

Источник

Как уже упоминалось выше, кирпичная кладка предназначена не только для стен. Да, они также используются для мощения. Стены должны поддерживать себя, а иногда и нагрузку сверху, в отличие от кирпичной кладки, полностью поддерживаемой основной поверхностью. Немногие из наиболее распространенных связок кирпича для мощения:

• Беговая перевязка – Та же схема, что и у стенового кирпича, но они могут быть выполнены параллельно, вертикально или по диагонали вдоль дорожки или патио.
• Связка «елочка» – универсальный узор. Очень простой зигзагообразный рисунок, в котором каждый кирпич перпендикулярен соседним.
• Basketweave Bond – Квадратный рисунок с кирпичами, расположенными бок о бок попарно, причем каждая пара перпендикулярна своим соседям. Это простой шаблон для областей прямоугольной или квадратной формы.
• Многослойная связка – Также известная как укладка по принципу «джек-он-джек». Это квадратная сетка из ровных рядов без смещения между рядами.

Кирпичные связки для мощения могут быть более декоративными и гибкими по дизайну.

Заключительные мысли

Хорошая кирпичная кладка обеспечивает прочность здания и эстетическую красоту кирпичных стен и конструкций. По сути, вся кирпичная кладка зависит от качества связей, поэтому имейте в виду, что «связь» в кирпичной кладке имеет чрезвычайно важное значение.

Типы кладки кирпича — Проектирование зданий

Мы используем файлы cookie, чтобы обеспечить вам максимально удобные условия пользования нашим веб-сайтом. Вы можете узнать о наших файлах cookie и о том, как отключить файлы cookie, в нашей Политике конфиденциальности. Если вы продолжите использовать этот веб-сайт без отключения файлов cookie, мы будем считать, что вы довольны их получением. Закрывать.

Редактировать эту статью

Последняя редакция 21 декабря 2022

См.
вся история

Связка кирпичей — это схема, по которой кирпичи располагаются в конструкции, такой как стена или колонна.

В широком смысле кирпичи можно укладывать в виде солдатиков (стоя вертикально), подрамников (укладывать вдоль стены) или перемычек (укладывать вдоль стены по ширине).

Кирпичи обычно укладывают со смещением, чтобы обеспечить достаточный нахлест между швами от одного ряда к другому и гарантировать, что вертикальные швы не будут расположены друг над другом в последовательных рядах.

Схемы кладки кирпича:

• Распределите нагрузку по конструкции для достижения максимальной прочности.
• Обеспечьте устойчивость.
• Достигните желаемой эстетики.

Существует большое количество вариантов кладки кирпича. Факторы, влияющие на выбор схемы скрепления кирпича, включают: требуемая прочность, толщина конструкции, часть конструкции (например, ряд кирпичей над окном может иметь различный рисунок скрепления), эстетические требования, тип и размер используемого кирпича, местные традиции и так далее.

Ниже описан ряд часто используемых схем скрепления кирпича.

Растяжная связка — это наиболее часто используемый вид кирпичной кладки в Великобритании. Он формируется с использованием только ложков (кирпичей, уложенных вдоль), при этом стыки на каждом ряду центрируются сверху и снизу на полкирпича. Этот тип связи не отличается особой прочностью.

Разновидностью является склейка для натяжных полок. Нахлест между кирпичами обычно составляет треть или четверть кирпича, а не полкирпича.

Английская перевязка представляет собой узор, образованный чередующимися рядами носилок и жаток. Соединения между носилками сосредоточены на заголовках ниже. Это одна из самых прочных связей, но требует больше облицовочных кирпичей, чем другие связи.

Английская садовая стена похожа на английскую, но с одним рядом коллекторов на каждые три ряда носилок. Заголовки располагаются по центру заголовков курса ниже. Это обеспечивает быстрое поперечное распределение нагрузки и требует меньшего количества облицовок, чем английская связка.

Английская поперечная перевязка чередует ряды подрамников и коллекторов, при этом чередующийся ряд подрамников смещается на полкирпича. Носилки центрируются на стыках между носилками под ними, так что чередующиеся ряды носилок выровнены. Ступенчатые подрамники позволяют выбирать узоры из кирпичей различной текстуры или цвета.

Фламандская перевязка образуется путем укладки жаток и носилок попеременно в каждом ряду. Заголовки каждого курса сосредоточены на носилках курса ниже. Эта связь прочная и часто используется для стен толщиной в два кирпича.

Фламандская садовая облигация (или Сассексская облигация) представляет собой разновидность фламандской облигации, в каждом ряду которой используется одна жатка на три носилки. Заголовок центрирован над носилками в середине группы из трех на курсе ниже.

Облигация монаха является вариантом фламандской облигации и включает в себя две носилки между коллекторами в каждом ряду. Заголовки сосредоточены над стыком между двумя носилками в курсе ниже.

Соединение коллектора представляет собой ряды коллекторов, смещенных на полкирпича. Это похоже на ложковую связь, но с заголовками вместо носилок.

При укладке в стопку кирпичи укладываются непосредственно друг на друга с выровненными швами, проходящими вертикально вниз по всей стене. Кирпичи можно укладывать как горизонтально, так и вертикально.

Выравнивание швов приводит к минимальному соединению, что означает, что это соединение является слабым и часто структурно ненадежным, если только проволочное армирование швов постели не размещается в каждом горизонтальном ряду или, при умеренной нагрузке, в каждом чередующемся ряду. Это часто используется исключительно в декоративных целях и в качестве защиты от дождя.

Сассексская перевязка такая же, как и фламандская перевязка садовой стены, и в каждом ряду используются три носилки и одна жатка.

Международный жилищный кодекс (IRC) 2018 г.
