Кессон из бетонных колец для скважины своими руками

Водоснабжение частного дома осуществляется через пробуренную на участке скважину. Для надежной защиты насосного оборудования, элементов управления, трубопроводов, а также обеспечения их бесперебойной работы устанавливают специальные емкости — кессоны.

Для чего устанавливают кессоны

Для подачи воды в жилые помещения недостаточно пробурить скважину и установить насосные агрегаты, необходимо еще позаботиться о защите конструктивных элементов от внешних воздействий. Для достижения этой цели устанавливают специальное устройство — кессон. Он не позволит оборудованию выйти из строя, а воде замерзнуть в трубах при отрицательных температурах.

Кроме того, установка кессона необходима:

• для предотвращения попадания талых и подземных вод в объем;
• для удобства обслуживания узлов, доставляющих воду, а также очищающих ее благодаря расположению в одном месте;
• для недопущения в закрытую область животных, людей, насекомых;
• для обеспечения приемлемого расстояния между устьем скважины и насосом.

Кессон устанавливают для удобства обслуживания узлов, доставляющих воду.

Конструкция из бетона

Защитные емкости отличаются формой и могут быть изготовлены из различного материала — стали, пластика, полимерпеска, кирпича, колец из бетона. Сейчас стали часто устанавливать устройства из стали и пластика, но бетонный кессон не утратил своей распространенности.

Такая конструкция имеет 5 составляющих:

1. Дно может быть изготовлено из бетона, если существует вероятность затопления грунтовыми водами, в противном случае достаточно засыпать нижнюю часть устройства гравием.
2. Для установки насосов железобетонные кольца должны иметь диаметр не менее 1,5 м, высоту — 1,8 м.
3. В качестве перекрытия используют бетонную плиту. Она нужна для защиты устройства от атмосферных осадков. В ней проделывают отверстие под люк.
4. Бетон подвержен разрушающему воздействию влаги, поэтому использование гидроизоляционных материалов обязательно.
5. Люк необходимо поднять над уровнем земли, используя доборные элементы. Такая мера защитит конструкцию от стихийных бедствий.

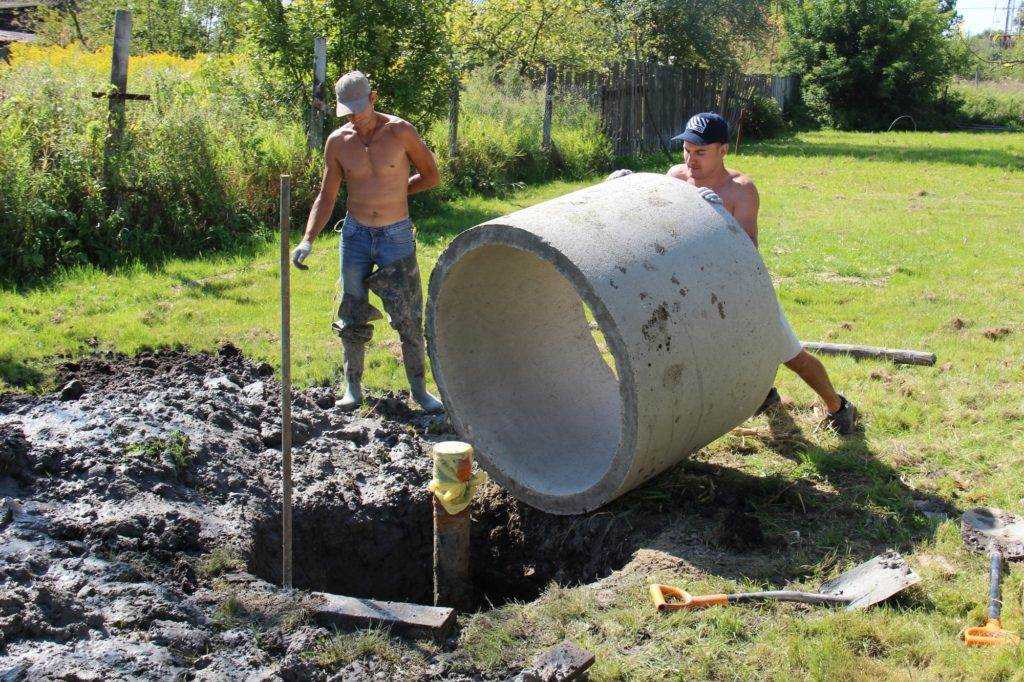

Кессон из бетонных колец.

Кессон из бетона целесообразно устанавливать при соблюдении следующих условий:

• грунтовые воды расположены низко;
• проведены подготовительные дренажные мероприятия;
• наличие грузоподъемных устройств;
• монтаж своими руками без привлечения строительных организаций.

Этапы работ

Прежде чем начать установку, необходимо проанализировать состав земли и уточнить глубину ее промерзания, определить, на каком уровне залегают грунтовые воды, учесть размеры располагаемого внутри оборудования.

Непосредственный монтаж включает несколько этапов:

1. Выполнение земляных работ — начинается после выбора места под установку кессона из бетонных колец для скважины. После чего для прокладки трубопроводов готовят траншеи, роют котлован под емкость, выполняют подготовительные мероприятия против оседания грунта, засыпают свободное пространство.
2. При монтаже обустраивают дренажную систему, изготавливают основание, укладывают жб кольца, теплоизоляционные и гидроизоляционные материалы.
3. На следующем этапе устанавливаются насосы, подключаются трубопроводы и производятся наладочные работы.
4. В последнюю очередь монтируется крыша.

Земляные работы

Оптимальным временем для начала земляных работ является весна или лето, когда грунтовые воды расположены низко. Чтобы вырыть котлован, можно воспользоваться специальной техникой или сделать это вручную. Выбор способа зависит от вида грунта. Глинистая почва, суглинки, твердые горные породы трудно поддаются ручной обработке, поэтому лучше копать экскаватором. Песок и супеси легко поддаются ручному труду.

После проведения всех требуемых замеров можно начинать работу. Диаметр раскапываемой ямы зависит от размера емкости, которая будет устанавливаться. Желательно сделать ее больше на 2 м. Это пространство необходимо для выполнения гидроизоляции. Если есть уверенность, что грунтовые воды не поднимутся на эту высоту, то можно уменьшить зазор до 0,3 м.

Схема монтажа кессона.

Копать следует так, чтобы ствол скважины располагался в центре. Глубина котлована зависит от размера кессона и глубины промерзания грунта, но чаще всего бывает достаточно 2 м. Затем следует выровнять дно, рыхлый грунт удалить.

Гидроизоляция

В связи с тем, что бетон гигроскопичен, необходимо проводить гидроизоляцию кессона. В первую очередь швы и наружная стенка промазываются битумной мастикой или жидким гудроном, они являются гидроизоляционными материалами. Для лучшей адгезии можно предварительно нанести грунтовку глубокого проникновения. Перед установкой торцы промазываются герметиком на основе силикона.

Для придания прочности шву в качестве бандажа можно использовать сетчатый материал. Для пропитки емкости с внутренней стороны используется герметик «АКВА-стоп», а в качестве изолирующего материала может выступать «Пенетроном» и ему подобные.

Монтаж

Для монтажа колец необходимо привлечь грузоподъемные механизмы и действовать следующим образом:

1. На места соединения деталей следует нанести цементно-песчаную смесь либо герметик. Если имеются закладные детали из металла, то используется сварка.
2. На этапе гидроизоляционных работ наносят мастику в несколько слоев.
3. Верхнее кольцо должно быть выше уровня земли на 0,1-0,2 м для предотвращения попадания влаги внутрь.
4. Утепляется устройство материалом серии «Пеноплекс» с наружной стороны, а если утеплитель укладывается внутрь, то используется пенопласт. Рекомендуется внешний слой обмотать полиэтиленом.
5. Производятся установка механизмов, подключение трубопроводов, работы по пуску и наладке оборудования.
6. Осуществляется монтаж верхней крышки и вентиляции. Изоляция также укладывается вокруг внешней стенки на расстояние до 1 м и засыпается грунтом.

Периодически необходимо проводить проверку кессона. Важно делать это весной и осенью. При попадании воды ее нужно удалить.

Кессон из бетонных колец своими руками: технология изготовления

Содержание

• 1 Понятие кессона
• 2 Конструктивные особенности
• 3 Назначение и где применяется?
• 4 Технология изготовления
  • 4.1 Обустройство котлована под конструкцию
  • 4.2 Монтаж сетки из арматуры
  • 4.3 Установка опалубки конструкции
  • 4.4 Бетонирование
  • 4.5 Демонтаж опалубки
  • 4.6 Изготовление опалубки для крышки
  • 4.7 Армирование и заливка
• 5 Обслуживание и ремонт

Обустраивая скважину своими руками, начинают работу с установки в грунт кессона. Его монтируют на обсадную трубу глубиной около 1,5 метра. Не стоит устанавливать на ближнее расстояние к поверхности земли, так как существует риск промерзания при наступлении морозов. Кессонное оборудование подходит для установки в него насосов, трубопроводов, фильтров и аккумуляторов.

Понятие кессона

Кессон представляет собой водонепроницаемую камеру, внутри которой размещено оборудование скважины. Чтобы смонтировать кессон для колодца или скважины своими руками, для начала нужно определить каким он будет. Существует бетонный кессон, пластиковый или металлический. Главной задачей кессонов является создание камеры в почве для формирования места под водоподъемные оснащения.

Вернуться к оглавлению

Конструктивные особенности

Кессон представляет собой металлическую или пластиковую емкость, которая внешне похожа на коробку или двухметровую бочку. Зачастую для изготовления кессонов используют сталь, которую нужно утеплить (частично или полностью) и покрасить с помощью специальных растворов. В случае необходимости внутрь кессоновой конструкции устанавливают лестницу, это необходимо при больших размерах емкости.

Отталкиваясь системы водопровода, а, точнее, какие его части будут установлены в конструкцию, выбирают габариты сооружения с кессоном.  Внизу конструкции существует отверстие, через которое происходит подача воды. Также устанавливают над отверстием трубы крышку, чтобы легче было добираться до скважины для ее чистки.

Вернуться к оглавлению

Назначение и где применяется?

Герметичному кессону присущи две функции:

• Защита верхней части трубы скважины и внутреннего оборудования от проникновения подземных вод. Таким образом, экономится место для установки больших технологических конструкций и увеличивается продолжительность службы скважины.
• Защита расположенных внутри кессона оборудований, а также труб водоснабжения от влияния на них низких температур в холодное время года. Чтобы обеспечить утеплительную систему емкость покрывают утепляющими материалами.

Кессоны возводятся для любых сооружений под землей с большим содержанием воды за счет своей гидроизоляции.

Вернуться к оглавлению

Технология изготовления

При большом желании можно сделать кессон своими руками. В свою очередь, материал для сооружения емкости различный. В строительной практике применение нашли бетонный, металлический, кирпичный и кессон из бетонных колец. Размеры подбираются индивидуально в зависимости от габаритов скважины.

Начинают работы с копания ямы под погружаемую емкость с учетом размеров кессона. Рассчитываем объем так, чтобы над землей было видно только люковое отверстие, при этом корпус находиться под землей. Также не стоит забывать о герметичности конструкции, которая особенно необходима при высоком уровне воды в почве.

Вернуться к оглавлению

Обустройство котлована под конструкцию

Обустройство бетонной конструкции происходит следующим образом: роют яму нужной длины, ширины и высоты вокруг обсадной колонны. Чтобы сделать защиту в бетонном сооружении от проникновения вод (гидроизоляцию), его стены обкладывают пленкой для фундаментов. Также укладывается слой щебня на дно конструкции.

Вернуться к оглавлению

Монтаж сетки из арматуры

Монтировать сетку из арматуры в кессоне нужно строго по всей площади конструкции с шагом 30х30. Начинают укладку с дна необходимой высоты запланированного сооружения. Рекомендуют заливать весь объем целиком, но, к сожалению это не всегда получается.

Вернуться к оглавлению

Установка опалубки конструкции

Опалубка – это конструкция коробок из досок и брусков, которая заполняется бетоном. После того как бетон схватился ее разбирают. Чтобы снять опалубку было легче, опытные строители советуют обтянуть ее пленкой и с помощью строительного степлера зафиксировать.

После установки опалубки приступают к заливке бетонного раствора. Выполняя работу поэтапно, проводят заливку несколько раз, для этого опять прокладывают арматуру, крепят опалубку и заливают бетонным раствором, все это позволит увеличить конструкцию до нужной высоты. Как только сооружение окончательно просохнет, в его стенах сверлят дырки, чтобы подвести водопроводные трубы.

Стоит помнить, что на месте соприкосновения с бетоном на деталь одевается металлическая трубка, образовавшийся шов обрабатывают монтажной пеной, а между трубкой и бетоном нужно промазать раствором.

Вернуться к оглавлению

Бетонирование

Замешивая вручную бетонную смесь, прилагается немало усилий, для облегчения можно применить специальную бетономешалку. Бетонная смесь укладывается в несколько этапов:

• Малыми слоями заливают дно сооружения, при этом каждый ярус нужно тщательно утрамбовывать. У профессиональных строителей в арсенале инструментов, конечно же, есть электрический вибратор для трамбовки бетона, но при монтаже конструкции своими руками, приобрести такой инструмент не каждому по карману. Тогда используется метод штыкования, для которого берут арматуру, погружают в раствор и делают покачивающие движения из стороны в сторону и постепенно достают из бетона.
• Поддерживают оптимальную влажность бетона, что очень важно в первые несколько дней. Пересушенный бетонный кессон подвергается появлению трещин, что отрицательно сказывается на его прочности. Чтобы это предотвратить застывший раствор увлажняют водой.

Через 7 дней уже опалубку убирают, но эксплуатировать кессон еще рано, так как функционировать он может только спустя 28 дней.

Вернуться к оглавлению

Демонтаж опалубки

Распалубка осуществляется только после того, как бетон достигнет своей максимальной прочности. Процесс демонтажа опалубки происходит в обратном порядке от этапов ее строительства. Поэтому, устанавливая опалубку, нужно заранее позаботиться о беспроблемном ее удалении.

При демонтаже учитывают основные правила. Первым делом убирают проволоку, которая стягивала конструкцию, и параллельно откручивают болты. Затем избавляются от верхних элементов, переходя постепенно к краям, углам и низу. Не стоит надеяться, что процесс пойдет быстро, иногда он затягивается на несколько дней и доходит до недели. Удаленную опалубку можно применять и в дальнейших заливках, но только обеспечивают правильное ее хранение в подходящих условиях.

Вернуться к оглавлению

Изготовление опалубки для крышки

Опалубка крышки представляет собой деревянный щит, усиленный снизу брусками.

Опалубка для крышки состоит из деревянного щита, который уложен на бруски. Чтобы смонтировать ее нужно взять прочный строительный материал, который прокладывается на доски в вертикальном положении, а сверху укладывают горизонтально брусья. Вся конструкция фиксируется саморезами.

Создавая сооружение, предусматривают выемку для люка. Далее, идет этап заливки, но перед ней желательно увеличить несущую способность крышки брусками. Также для прочности крышки применяют арматуру, которая укладывается по всему периметру в шаге 5х5.

Вернуться к оглавлению

Армирование и заливка

Заливка бетоном осуществляется в подготовленное сооружение. Лучше проводить ее за один раз, но сделать это не так просто. Поэтому зачастую заливают конструкцию поэтапно. Для этого прокладывают на застывший бетон блок арматуры, сверху которой фиксируют опалубку и делают заливку стен нужной высоты. После чего емкость армируется прутами из железа. Эти действия усилят прочность стенок и предотвратят их деформацию и продавливания.

Вернуться к оглавлению

Обслуживание и ремонт

При обслуживании кессонных конструкций из пластиковых, бетонных и кирпичных материалов проблем не возникает. Однако, есть некоторые нюансы при работе с металлическими листами для кессоных сооружений. Спустя длительный срок эксплуатации они способны терять герметичность, особенно это касается стыков и входов в трубопровод.

Ремонтируют кессоны сваркой. Но к сожалению, сделать это не так просто, как кажется на первый взгляд. За счет повышенной влажности в подземельных сооружениях процесс сварки значительно усложняется. Но опытные сварщики справятся с этой проблемой, применяя сварочные технологии во влажной среде. Если же приходится все делать своими руками, тогда достают конструкцию наружу и работают в сухой среде.

устройство как сделать с нуля

Автономное водоснабжение на удаленном от городской инфраструктуры участке не роскошь, а насущная необходимость. А это не? Чаще всего в качестве источника воды используется колодец, который нуждается в специальном устройстве – кессоне, который необходим для защиты оголовка от неблагоприятных воздействий и вандалов.

Желающие обустроить кессон для колодца своими руками расскажут, как его лучше сделать и где установить. Основываясь на наших рекомендациях, любой домашний мастер сможет обустроить устье источника воды. Здесь вы узнаете, какие материалы и инструменты для этого потребуются.

Подробно рассмотрим четыре варианта возведения конструкций, разберем нюансы их монтажа. А видеоролики, содержащиеся в материале, наглядно продемонстрируют процесс монтажа различных видов кессонов.

Содержание статьи:

• Что такое скважинный кессон и зачем он нужен?
• Практичные разновидности
• Как сделать кессон самостоятельно?
  • Вариант №1 — монолитная бетонная конструкция
  • Вариант №2 — кессон из бетонных колец
  • Вариант №3 — бюджетная кирпичная камера
  • Вариант №4 — герметичный металлический контейнер
• Выводы и полезное видео по теме

Что такое скважинный и забойный кессон зачем это нужно?

Кессон — емкость, надежно защищенная от проникновения воды. Первоначально они использовались исключительно для подводных работ; позже для них были найдены и другие области применения.

В частности, в верхней части колодца были установлены герметичные камеры. Стандартный кессон имеет очень простую конструкцию. Это контейнер, который закрывается сверху люком.

Кессон для колодца представляет собой герметичную емкость, защищающую оголовок от воздействия низких температур и проникновения грунтовых вод

Через него в камеру спускается человек для проведения ремонтных и ремонтных работ. В днище устройства находится ввод кожуха, в боковых стенках — вводы для кабеля и водопроводных труб.

Крышка и в некоторых случаях стенки кессона утеплены. Чаще всего для этой цели используют пенопласт или вспененный полимер. Камера классической конструкции выполнена в виде цилиндра высотой около 2 м и диаметром не менее 1 м.

Такие размеры выбраны не случайно. Высота бака обусловлена ​​необходимостью защиты установленного внутри него оборудования от воздействия низких температур. Участок ввода водопровода и оголовок колодца должны располагаться ниже уровня промерзания грунта.

Чаще всего это глубина порядка 1-2 м. Именно эта величина определяет глубину размещения дна камеры и, соответственно, ее высоту.

Диаметр емкости тоже выбран не случайно. Достаточно установить необходимое оборудование и разместить внутри человека, который будет спускаться для проведения технического обслуживания или ремонта колодца.

При этом нужно понимать, что слишком маленькая конструкция будет неудобна в эксплуатации, а слишком большая будет стоить слишком дорого. Ведь герметичные камеры — довольно дорогое оборудование.

Размер ящика должен точно соответствовать количеству снаряжения, которое в нем будет размещено. Кроме того, человек, спустившийся к служебным устройствам, должен иметь возможность свободно в нем поместиться.

Герметичный контейнер, заглубленный в землю, выполняет две основные функции:

• Защита оборудования от низких температур. Зимой вода из колодца подвергается воздействию отрицательных температур. В таких условиях он может замерзнуть и испортить, а то и вовсе разорвать трубопровод.
• Защита подземных вод. Кессон предотвращает попадание грунта в устье скважины, тем самым продлевая срок службы оборудования.

Кроме того, кессон является удобным местом для размещения всего оборудования, необходимого для эксплуатации скважины.

Здесь обычно устанавливают , различные системы водоподготовки, скважинный переходник, запорную арматуру с электро- или пневматическим приводом, трубопроводы и автоматику, управляющую автономным водоснабжением.

Влагозащищенная камера надежно защищает все это оборудование от несанкционированного доступа, от повреждения грызунами и насекомыми.

Камеры из материалов с высокой теплоотдачей должны быть дополнительно изолированы. Для этих целей подходят только негигроскопичные виды утеплителя

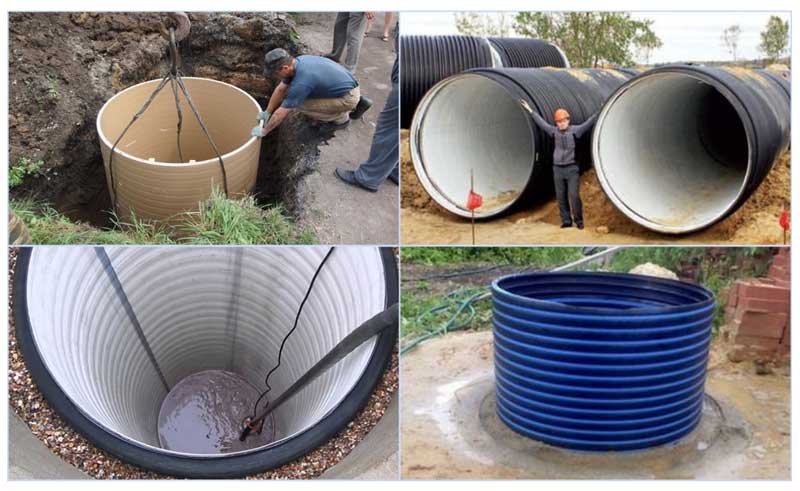

Практические разновидности

Для изготовления кессона может быть использован любой материал, обеспечивающий хорошую герметизацию и достаточную теплоизоляцию внутренней камеры.

Пластиковые камеры абсолютно герметичны, легки и просты в установке. Они могут быть различных размеров и форм. К сожалению, изготовить их самостоятельно практически невозможно

Практика показывает, что чаще всего на оголовок устанавливается кессон из:

• Пластмассы. Практичное решение, отличающееся отличной герметизацией и малым весом, что значительно облегчает монтаж и транспортировку. Недостаточную жесткость конструкции и ее склонность к всплыванию компенсируют заливкой на месте камеры бетоном по контуру.
• Металл чаще всего сталь. Достаточно прочный и очень прочный вариант. Качественно сделанная металлическая камера герметична, не выскакивает и не деформируется. Для предотвращения коррозионных повреждений необходима качественная гидроизоляция.
• Бетон. Очень прочная и долговечная конструкция. Большой вес препятствует всплытию бака и значительно усложняет его транспортировку и установку. Бетон гигроскопичен, поэтому требуется качественная гидроизоляция камеры, иначе внутрь будет проникать влага.
• Кирпичи. Прочный, экономичный и долговечный вариант. Обладает хорошими теплоизоляционными характеристиками, что позволяет не прибегать к дополнительному утеплению. Монтаж кирпичной камеры довольно сложен, его может выполнить только человек, имеющий навыки каменщика.
• Полимерпеска. Относительно недорогая, герметичная, прочная, легкая и очень прочная конструкция. Отличается простотой монтажа: собирается из элементов, соединенных замками системы «паз-шип».

Все эти варианты имеют свои плюсы/минусы. Для выбора оптимального проекта необходимо взвесить, что будет важнее лично для вас, например, дороговизна или скорость строительства, долговечность эксплуатации или эффективность строительства и др.

Желающим сравнить практичность и технические характеристики Предлагаем ознакомиться с плюсами и минусами обеих разновидностей.

Как сделать кессон самостоятельно?

При желании домашний мастер может изготовить кессон любого типа. Важно определиться с материалом, из которого будет изготовлена ​​емкость, и ее размером. Рассмотрим несколько вариантов, достаточно простых в реализации.

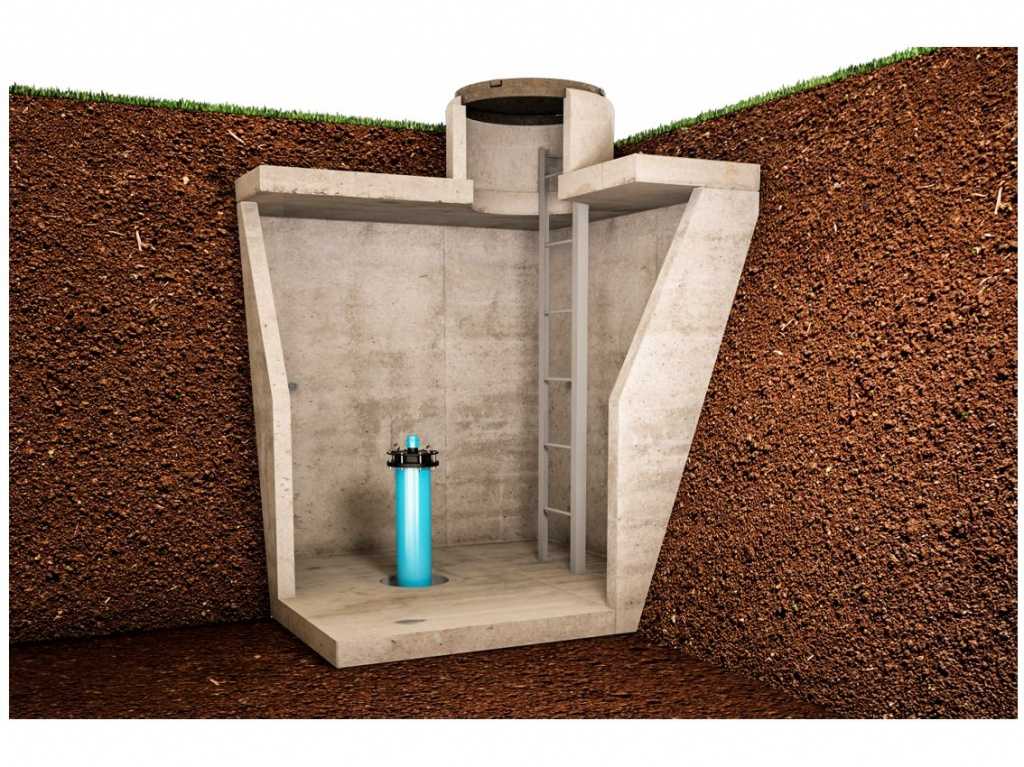

Вариант №1 — монолитная бетонная конструкция

Для монолитного бетонного кессона оптимальной будет четырехугольная форма. Это значительно облегчит процесс возведения опалубки. Для начала определяемся с размером котлована, который нам предстоит вырыть под конструкцию.

Длина основания обычно равна ширине и рассчитывается следующим образом. К внутреннему размеру кессона прибавляем толщину двух стенок, равную 10 см и двух пазух по 15 см каждая. В последнюю мы будем впоследствии засыпать грунт.

Определив ширину и длину ямы, вычисляем ее глубину. Она должна быть на 0,3-0,4 м больше высоты стены камеры. Таким образом, на дне ямы можно будет обустроить дренажный слой.

Эту технологию выбирают, когда не планируется бетонирование основания строения. Если требуется бетонное дно, учитывается его высота. Кроме того, глубину котлована рассчитывают так, чтобы поверхность покрытия конструкции находилась на одном уровне с уровнем почвы.

Для определения типа будущей конструкции проводим гидрогеологическую оценку дна карьера. Оптимально делать это весной, когда грунтовые воды поднимаются на максимальную высоту.

Если дно сухое, можно обойтись дренажным слоем. Если дно ямы влажное, есть смысл обустроить полностью герметичное дно конструкции. В противном случае грунтовые воды могут затопить кессон.

Изготовление любого кессона начинается с рытья котлована. Если кожух расположен не по центру конструкции, оборудование внутри камеры будет легче расположить, а человеку будет удобнее работать в ней

При разметке будущего котлована обратите внимание на то, что камеру лучше располагать по отношению к кожуху не симметрично. Так внутри бака будет больше свободного места для работы спустившегося в него человека.

Кроме того, в этом случае оборудование можно разместить с большим удобством. Определившись с размером и расположением котлована, приступаем к земляным работам.

В ходе их выполнения можно сразу вырыть траншею к дому под водопроводные трубы. После того, как яма будет готова, приступайте к обустройству дренажа.

Он будет состоять из двух слоев:

1. Песчаная подушка высотой около 10 см. Насыпать песок и тщательно его утрамбовать.
2. Щебень высотой около 15 см.

Такой дренаж не позволит воде, попавшей в кессон, оставаться внутри. Она быстро уйдет в подполье. Далее приступаем к обустройству опалубки. Можно выполнить два варианта его установки.

Первый предполагает использование стен котлована в качестве наружных стенок опалубки. Закрываем борта ямы плотным полиэтиленом, чтобы вода из бетона не уходила в землю. После этого приступаем к обустройству каркаса из арматуры.

Это конструкция, в которой стенка карьера используется как часть опалубки. Его необходимо накрыть толстой пленкой и проследить, чтобы арматура не касалась покрытия

Для него можно взять крупнозернистую стальную сетку-сетку или связать ее самостоятельно с шагом 30 см. Закрепляем арматуру так, чтобы она оказалась внутри будущего слоя бетона, после чего устанавливаем вторую стенку опалубки.

Для нее можно взять щиты или древесно-полимерные плиты. Второй вариант обустройства опалубки предполагает использование сбитых досок из досок.

Устанавливаются в яму так, что образуют двойные стены. Между ними монтируется арматура и конструкция готова к заливке. Этот способ потребует использования большего количества досок, но дает возможность обустроить дренажные пазухи, что невозможно в первом варианте.

Пазовые пазухи необходимы при высоком залегании грунтовых вод, иначе кессон зальет.

Приступаем к заливке бетона. Ручное перемешивание раствора – очень трудоемкий процесс. Гораздо проще взять бетономешалку в аренду или сделать ее своими руками из металлической бочки подходящего размера.

При изготовлении опалубки любого типа не забываем смонтировать в ней корпуса для вводов силового кабеля и трубопроводов, под которые заранее копаем траншею

Для подачи раствора в опалубку необходимо сделать специальный лоток, вполне подойдет и вертикально срезанная водосточная труба, которая использовалась ранее. Бетон заливается небольшими слоями, каждый из которых необходимо тщательно утрамбовывать.

Для уплотнения нам понадобится электрический вибратор. Это специальный инструмент, который стоит довольно дорого. Если есть возможность, было бы неплохо взять его в аренду. Если нет, то придется использовать другой способ уплотнения – стыковку.

Для его реализации необходимо предварительно изготовить специальное устройство. Берем тонкую трубу, шпильку или кусок арматуры и привариваем к ней ручки.

Полученный инструмент резко погружают в свежезалитый бетон. Затем начинаем его снимать, делаем это медленно, раскачивая устройство из стороны в сторону. В процессе заливки воздух и вода поднимаются на поверхность, и бетон уплотняется.

После того, как вся конструкция будет залита, ее необходимо как следует просушить. Первые 3-5 дней бетон еще не схватился и нуждается в поддержании во влажном состоянии.

Дело в том, что в процессе затвердевания в его верхних слоях продолжается активное испарение воды. При недостатке влаги верхние слои бетонной конструкции начинают трескаться, что приводит к снижению прочности всей камеры.

Поэтому после заливки бетон регулярно обрызгивают водой или, в случае жары, накрывают влажной тканью. Через неделю можно будет снимать опалубку.

Однако полную прочность бетон наберет только через 28 дней. Именно тогда можно приступать к отделочным работам. Проще всего будет установить заводскую плиту перекрытия.

В качестве верхнего перекрытия камеры можно использовать бетонную плиту, а можно выполнить горизонтальную опалубку и залить конструкцию нужной формы. При этом не забудьте оставить люк под крышкой

Другой вариант – залить пол, предварительно выполнив горизонтальную опалубку. Все работы по установке опалубки и заливке бетонного раствора проводятся аналогично уже проведенным. После полного высыхания конструкции не забудьте провести гидроизоляционные работы.

Процесс заливки бетонного кессона поэтапно будет представлен следующей фотоподборкой:

Фотогалерея

Фото

Шаг 1: В котлован, подготовленный для заливки нижнего яруса кессона, укладываем геотекстиль и установить армирующий каркас

Этап 2: Сооружение опалубки для заливки нижней части кессона по запланированным размерам

Этап 3: Залить раствор в построенную для нижней части опалубку, выровнять верхний край с уровня и ждать не менее 14 дней, пока монолит «схватит»

Шаг 4: Действуя таким же образом, заполните необходимое количество ярусов. Не забываем оставить в стене отверстие для ввода трубы

Шаг 5: Для устройства монолитного перекрытия снова сооружаем опалубку с дощатым основанием

Шаг 6: В подготовленную для заливки пола опалубку укладываем полиэтилен и установить армирующую сетку

Шаг 7: Залить раствор в опалубку для перекрытия в один прием, дождаться застывания монолита 28 дней

Шаг 8: Устраиваем опалубку для заливки горловины кессона, усиливаем металлическим уголком, после закалки устанавливаем люк

Устройство кессона нижнего яруса

Сооружение опалубки для нижнего ярус

Заливка бетона в опалубку

Заливка многоярусной конструкции

Дощатое основание под перекрытие

Монтаж гидроизоляции и армирования

Заливка перекрытия над кессоном

Устройство горловины кессона

Вариант №2 — кессон из бетонных колец

Устройство забойного кессона из бетона начинается с подготовки котлована. Его глубина рассчитывается аналогично монолитной конструкции. Высота дна конструкции зависит от ее типа.

Также может быть герметичным или представлять собой дренажный слой. Выбор типа осуществляется с учетом уровня залегания грунтовых вод.

Рассмотрите вариант с герметичным дном. Выкапываем котлован необходимой глубины, выравниваем дно и укладываем на него песчаную подушку высотой около 10 см. Хорошо утрамбуйте.

Перед установкой бетонные кольца необходимо обработать гидроизоляционным материалом, например, битумной мастикой. В противном случае они будут пускать воду в камеру и достаточно быстро разрушаться.

Готовим бетонное дно к установке. Сверлим отверстие под печку. Затем с помощью специального оборудования аккуратно опускаем днище вниз, пропуская обсадную трубу в подготовленное отверстие. Ставим печь на песчаную подушку.

Начинаем подготовку к установке бетонных колец. Каждую из них аккуратно промазываем гидроизоляционным составом, например, битумной мастикой и даем высохнуть.

Опускаем кольца в яму, тщательно обрабатывая каждый стык крепежным составом. Некоторые специалисты советуют запенивать швы, объясняя это тем, что при движении земли раствор разрушится, и больше пенопласта должно остаться невредимым.

Получившиеся швы обрабатываем гидроизоляцией. Лежим сверху на потолке с люком.

Монтаж бетонных колец осуществляется только с использованием специального оборудования. Важно укладывать элементы так, чтобы они максимально точно подходили друг к другу.

Кессон готов. Остается только заполнить пустоты вокруг конструкции.

Вариант №3 — бюджетная кирпичная камера

Ее устройство напоминает конструкцию монолитного кессона из бетона. Начнем с рытья котлована. Его можно вкопать ровно под будущую емкость или сделать немного больше.

Второй вариант предпочтительнее. Предполагает заполнение всех пустот, в которые может наливаться дождевая вода, после возведения и высыхания стен камеры.

В первом случае кирпич будет уложен впритык к стенке ямы, но гарантий, что за ним не будет пустот, никто дать не может.

Фотогалерея

Фото

Этап 1: Под строительство кессона выкапываем котлован из кирпича, дно которого трамбуем и заливаем бетоном

2 этап: Кладка стен кирпичного строения в полкирпича, гидроизоляция снаружи

3 этап: После установки оборудования и подключения коммуникаций проверяем систему

4 этап: После проверки нормальной работы узлов и целостности труб засыпаем песком пространство между котлованом и стенами и устанавливаем люк

Выемка под кирпичный кессон

Возведение кирпичных стен

Ввод труб и подключение оборудования

Устройство горловины кессона

Независимо от герметичности дна кессона под кирпичную камеру делается ленточный фундамент, ширина которого должна быть несколько больше толщины будущая кладка. По периметру сооружения выкапываем траншею глубиной около полуметра, засыпаем ее слоем песка высотой 10-15 см и хорошо утрамбовываем.

Будущий фундамент не обязательно должен быть бетонным. Как вариант, можно засыпать траншею обломками кирпича, крупным щебнем и залить песчано-цементным раствором.

После того, как кладка установлена, можно приступать к кладке. На фундамент укладываем гидроизоляцию, это может быть как рубероид, так и любой другой подходящий материал.

Кладку начинаем с угла, швы хорошо заполняем раствором. Время от времени контролируем качество работы отвесом и уровнем. Когда высота кладки достигает уровня кабельных вводов и , между кирпичами вставляем гильзы под вводы.

Кирпичный кессон может быть изготовлен из бывших в употреблении материалов. Такое решение можно считать очень практичным и экономичным.

Доводим кладку до нужной высоты. Дайте ему высохнуть, затем оштукатурьте или обработайте специальным раствором для гидроизоляции.

Приступаем к обустройству днища бака. Если он должен быть герметичным, на высоте 4-5 см от уровня дна устанавливаем армопояс. Затем залить бетоном. Его высота должна быть около 15 см. Если дно не должно быть герметичным, укладываем слой щебня и хорошо утрамбовываем.

Перекрытие кирпичного кессона может быть разным. Можно уложить готовую плиту или сделать это своими руками. Во втором случае на верхние стенки камеры кладем отрезки швеллеров, брусьев или досок.

Закрепляем вентиляционный канал, люк и втулку под оросительной трубой на нужном уровне. Затем накрываем полученную конструкцию жестью или полиэтиленовой пленкой, если обрешетка уложена без зазоров.

Фотогалерея

Фото

Преимущества строительства кессона из кирпича

Блоки из пенобетона вместо кирпича

Кессон из силикатного кирпича

Котлован из битого кирпича

Для усиления конструкции по высоте от его основания выставляем армирующую сетку. Залейте бетон и подождите, пока он высохнет. После этого обустраиваем горловину камеры. Затем наполняем бак до уровня грунта и монтируем люк.

Если есть желание удешевить строительство, верхний этаж можно не заливать бетоном. Его можно засыпать грунтом, обустроив горку высотой 0,3-0,4 м.

Вариант №4 — герметичный металлический контейнер

Металлический кессон может быть любой формы, чаще всего это определяется имеющимся материалом. Для четырехугольной камеры нужен металл 3-5 мм и пруток или арматура сечением 10 мм.

Круглая тара может комплектоваться отрезками промышленной трубы диаметром 1250 мм для корпуса и около 600 мм для горловины.

Выбирая форму будущей емкости, учитываем, что чем меньше количество сварных швов, тем меньше вероятность их разрушения и, соответственно, потери герметичности камеры.

Форма металлического кессона часто определяется наличием материала у его владельца. Если есть промышленная труба, она будет круглой; для четырехугольных камер необходим металлопрокат

Начнем с расчета подготовки котлована. Выкопайте яму нужного размера и выровняйте ее дно по уровню.

Обсадную трубу обрезаем на высоте 40-50 см от дна и временно закрываем полиэтиленом или ветошью. Подготовленные металлические детали очищаем от ржавчины и укладываем на дощатый настил, что предотвратит их возможное загрязнение в процессе эксплуатации. Начинаем с изготовления дна.

Заготавливаем деталь нужной формы и вырезаем в ней отверстие, в которое будет вставляться втулка для кожуха. Для его монтажа мы используем двусторонний сварочный шов.

Если делаем четырехугольную камеру, боковые стенки вырезаем из металла. Размечаем их и вырезаем отверстия для ввода кабеля и трубопровода. Соединяем дно и боковые стенки.

Металлические камеры необходимо тщательно обработать гидроизоляционным средством. Для наружных работ используется битумная мастика; внутри используется грунтовка, краска и антикоррозийный состав

Устанавливаем на место крышку бака. Не забывайте, что все сварные швы необходимо выполнять только двусторонними. Это обеспечит необходимую герметичность кессона.

Привариваем горловину и пенал для вентиляции. Привариваем гильзы под кабель и трубопровод к стенкам камеры. Закрепляем петлю из бруска или арматуры, которая понадобится для фиксации строп. Прикрепите люк или крышку.

Приступаем к гидроизоляционным работам. Все сварные швы, как внешние, так и внутренние, тщательно очищаются от шлака.

После этого несколько раз обрабатываем их защитным составом. То же самое делаем со всей конструкцией. В итоге у нас должна получиться многослойная наружная битумная гидроизоляция. Внутри наносим грунтовку, краску и антикоррозийный состав.

Фотогалерея

Фото

Преимущества монтажа металлического кессона

Штатив для погружения кессона в яму

Монтаж кессона без технических средств

Подъемное оборудование при монтаже кессона

При необходимости утепляем камеру. Для этого можно использовать экструдированный пенополистирол или другой утеплитель. Важно, чтобы он не был гигроскопичным.

Металлический кессон готов, его можно опускать в яму. Для монтажа конструкции используется кран, оснащенный мягкими стропами. Устанавливаем над котлованом деревянные бруски, на которые ставим емкость.

Затем убираем опоры, и конструкцию очень осторожно и медленно опускаем вниз, насаживая на кожух. Кессон, поднявшийся на дно котлована, обязательно выравнивается.

В гильзы укладываем трубы и кабель. Проверка гидроизоляции. Повторно обработайте места, где он был поврежден во время установки.

После того, как кессон был опущен на дно котлована, следует выровнять его дно по уровню и проверить целостность гидроизоляционного слоя, который мог быть поврежден при монтаже

Втулку привариваем к корпусу или вспениваем, если корпус пластиковый. Выполняем работы по герметизации вводных участков силового кабеля и трубопровода. Затем можно засыпать кессон.

Если вы не хотите строить на небольшом дачном участке подземную камеру для техники, рекомендуем ознакомиться с вариантом. В случае сезонного использования источника воды это отличный вариант.

Выводы и полезное видео по теме

Видео №1. Как установить металлический кессон:

Видео №2. Процесс изготовления монолитного бетонного кессона:

Видео №3. Как обустроить кирпичный кессон:

90566

2 Существует множество способов самостоятельно сделать кессон для колодца. Какой из них выбрать, зависит от особенностей участка, квалификации домашнего мастера и его финансовых возможностей.

В любом случае, при правильном и качественном проведении всех работ, полученная герметичная камера будет надежно защищать устье скважины от промерзания и попадания поверхностных талых и паводковых вод. Это обеспечивает бесперебойную подачу чистой воды в дом.

Расскажите о своем опыте обустройства кессона для скважины на загородном участке. Пожалуйста, напишите в поле ниже. Здесь вы можете прокомментировать предоставленную нами информацию и задать вопросы.

кольца пластмассовые, металлические или бетонные

Кессон для водозаборной скважины — специальная камера устья гидротехнического сооружения на уровне ниже земной поверхности. Его устанавливают над водозаборной шахтой, чтобы добиться максимально комфортного доступа, и для последующей установки оборудования автономного водоснабжения.

Содержание

1. Функции и назначение
2. Типы и конструкции
3. Железное бетонное сооружение
4. Кирпичное здание
5. Металлический продукт
6. Пластиковые Caesson Функции и назначение

   Устройство кессона

   В холодный зимний период эксплуатация скважин усложняется. Во время морозов поднимаемая с глубины вода замерзает и портит или разрывает насосное оборудование. Для нормальной работы колодца владельцу необходимо следить за тем, чтобы его оголовок был теплым. С помощью кессона можно создать такие условия.

   Устройство типового кессона для скважины несложное. Это емкость, не пропускающая стоки воды. Его помещают в землю и прикрепляют к кожуху. Теплоизоляция защитит ствол скважины от холода.

   Кессон предназначен для установки оборудования, работающего под давлением. В ней он закрыт не только от подземных вод, но и от насекомых и грызунов.

   Внутри конструкции можно разместить все устройства, необходимые для пользования колодцем:

   • системы очистки и фильтрации обратного осмоса;
   • насосный агрегат;
   • Трубы и арматура, в том числе с электрическим и пневматическим приводом;
   • Блок автоматического управления.

   В боковых стенах имеются технические отверстия для проведения электропроводки и водопровода.

   Кессоны круглой или прямоугольной формы. Первая секция должна быть не менее метра, иначе внутрь кессона вряд ли поместится человек. Размеры рассчитываются в соответствии с потребностями. Излишне маленькая конструкция будет неудобна для установки оборудования и проведения ремонтных работ. Негабаритная конструкция слишком дорогая.

   Без кессонного резервуара выходы из колодца оборудуются только в теплых помещениях. Дополнительно необходимо установить скважинный адаптер – компактный адаптер, устанавливаемый в обсадную колонну. Обустроить его проще, чем кессон, но дальнейшая профилактика и осмотр скважины будет сложнее.

   Типы и конструкции

   Кессон из бетонных колец

   Кессон из железобетона и железобетонных колец, кирпича, пластика, металла и полимерпесчаной смеси. Производительность во многом зависит от материала, из которого изготовлена ​​герметичная камера.

   Железобетонная конструкция

   Кессон из железобетонных или железобетонных колец для колодца прочный и долговечный. Первый вариант предполагает изготовление конструкции своими руками. Готовится основание, на которое монтируется железная арматура для стен, а затем происходит заливка. Во втором случае на оборудованное основание укладывают изготовленные в заводских условиях бетонные кольца, а сверху устанавливают плиту с покрытием.

   Чем хорош бетонный кессон:

   • прочный и прочный;
   • устойчив к механическим воздействиям и подвижкам грунта;
   • много весит.

   Последний показатель не позволяет кессону всплывать при подъеме уровня грунтовых вод, в связи с чем конструкция не требует дополнительного крепления в грунте при монтаже.

   Большой вес является как преимуществом, так и недостатком конструкции. Монтаж колец не осуществим без использования специального оборудования, транспортировка также связана с трудностями.

   Также бетон поглощает влагу, которая проникает в кессон и разрушает его стенки. Чтобы конструкция прослужила дольше, необходимо качественно ее гидроизолировать.

   Недостатком бетонного кессона является плохая теплоизоляция. Чтобы создать подходящую температуру для работы оборудования, нужно утеплить камеру.

   Кирпичный дом

   Кирпичный дом

   Кирпичный кессон имеет аналогичные преимущества и недостатки. На постройку уйдет гораздо больше времени, но при строительстве можно использовать битый и бывший в употреблении материал.

   К достоинствам кирпичных конструкций относятся:

   • высокая надежность и долговечность;
   • относительно низкая теплопроводность;
   • рентабельность.

   По цене кирпичный кессон, особенно если он из б/у материала, дешевле всех остальных вариантов.

   К недостаткам также можно отнести способность материала впитывать влагу, что приводит к необходимости гидроизоляции.

   Металлическое изделие

   Металлический кессон

   Представляет собой большую металлическую коробку с вваренными в стенки резьбовыми втулками для прокладки линий связи. Изготавливается из листового металла, толщиной 3-4 мм, лучше стали. Алюминиевые кессоны менее долговечны, но и дешевле.

   По конструкции металлический кессон прост, надежен, герметичен и долговечен. Гибкость металла предотвращает появление трещин в конструкции. Нужна обязательная качественная изоляция.

   Конструкция из тяжелого металла устойчива к набуханию земли. Не требует дополнительной фиксации при установке. Но и с установкой из-за тяжести контейнера придется повозиться. К недостаткам также можно отнести подверженность коррозии и высокую теплопроводность.

   Кессон пластиковый

   Устройство готового кессона пластиковый

   Легкий, простой в установке, долговечный, не боится ржавчины, полностью герметичен. Пластик обладает хорошими теплозащитными показателями, поэтому часто используется без дополнительного утепления, его не нужно защищать от грунтовых вод. Один из самых недорогих вариантов: цена намного ниже, чем у металлического кессона для колодца. Стоимость бюджетных мини-конструкций из полимеров начинается от 1000 рублей, а самый дешевый металлический бак стоит около 9.000 руб.

   Кессон пластиковый для колодца состоит из двух частей: надкессонной и кессонной. Первые могут быть меньшего сечения. Отличительной особенностью конструкций является обжимная муфта, обеспечивающая герметичность соединения обсадной колонны с кессонной емкостью. В комплект могут входить специальные трубы, используемые для прокладки проводов, трубы для воды и другие элементы, облегчающие эксплуатацию.

   Полимерные изделия имеют два недостатка: подверженность деформации и плавучесть. Их следует монтировать на специально оборудованную бетонную площадку.

   Полимерные песчаные варианты по качеству аналогичны пластиковым, но более устойчивы к деформации. Жесткость, необходимая для работы кессона, достигается добавлением в полимерную матрицу песка.

   Монтаж готовых конструкций или изготовление своими руками

   Монтаж монолитной бетонной конструкции

   Кирпичный кессон проще всего создать своими руками, так как работа с бетонными кольцами потребует привлечения специальной техники. Перед началом работы стоит сделать чертеж, чтобы наглядно представить будущее сооружение. Для сооружения кессона подготавливается бетонное основание, на котором впоследствии возводятся кирпичные стены, а на них устанавливается перекрытие с люком.

   Возможны два варианта обустройства таких конструкций: с засыпкой и без. В первом выкапывается котлован, больше по размерам, чем будущее сооружение. Когда стены кессонной емкости возведены и хорошо просохли, пустоты засыпают землей. При втором способе готовится котлован точно по размерам будущего строения. На стене выкладываются кирпичи, однако нет гарантии, что за ними не останется пустых мест. Метод засыпки требует больших трудозатрат, но тара выходит более качественной и служит дольше.

   Конструкция возводится на высоту около двух метров, чтобы было удобно работать, устанавливать оборудование и заглублять емкость ниже точки замерзания.

   Что касается размещения готового изделия, то для него также потребуется котлован, который больше кессона не менее чем на 30 см. Это способствует более аккуратному монтажу с исправлением совпадения трубы скважины и втулки под нее . Также дает возможность утеплить стены или укрепить, что необходимо пластиковой таре.

   Монтаж металлического контейнера осуществляется в следующей последовательности:

   1. Перед установкой наружная часть покрывается гидроизоляцией. Внутри грунтуется и утепляется.
   2. Создается основание — песчаная подушка с бетонной плитой сверху.
   3. Колодезная труба обрезана по размеру.
   4. Кессон укладывается над приямком на брусьях или швеллерах и подгоняется до совпадения обсадной трубы и вкладыша.
   5. Выполняется полный монтаж кессонной емкости.
   6. Выкапываются траншеи для водоснабжения.
   7. В стенки кессонного резервуара для входов вварены втулки. В них вкручиваются детали штуцера с выводом на требуемых потребителей.

   Схема установки пластикового колодца на колодец

   В конце проводится дополнительная теплоизоляция и гидроизоляция, емкость засыпается землей.

   Установка пластиковой конструкции очень похожа на установку металлического кессона. Отличие в том, что при герметизации соединения колодезной трубы с муфтой нужна не сварка, а клей ПВХ. Трубы пропускают через стены не через резьбовые втулки, а через специальные муфты, закрытые уплотнительными заглушками.

   Важной особенностью пластика является то, что нет необходимости в изоляции от воды и холода, но требуется незаменимая защита от придавливания грунтом. Пустота между стенками ямы и емкостью заливается бетоном. Также пластиковую емкость необходимо закрепить анкерами на бетонном основании.

   Техническое обслуживание и эксплуатация

   Правильно собранный кессон редко нуждается в обслуживании. В бетонных и кирпичных камерах может потребоваться дополнительное утепление изнутри или гидроизоляция.

   Для теплозащиты внутренних стен вместо традиционных пенополистирола и пенополистирола можно использовать пенополиэтилен — на него не оказывается давление грунта.
