Кессон из бетонных колец для скважины своими руками
Водоснабжение частного дома осуществляется через пробуренную на участке скважину. Для надежной защиты насосного оборудования, элементов управления, трубопроводов, а также обеспечения их бесперебойной работы устанавливают специальные емкости — кессоны.
Для чего устанавливают кессоны
Для подачи воды в жилые помещения недостаточно пробурить скважину и установить насосные агрегаты, необходимо еще позаботиться о защите конструктивных элементов от внешних воздействий. Для достижения этой цели устанавливают специальное устройство — кессон. Он не позволит оборудованию выйти из строя, а воде замерзнуть в трубах при отрицательных температурах.
Кроме того, установка кессона необходима:
- для предотвращения попадания талых и подземных вод в объем;
- для удобства обслуживания узлов, доставляющих воду, а также очищающих ее благодаря расположению в одном месте;
- для недопущения в закрытую область животных, людей, насекомых;
- для обеспечения приемлемого расстояния между устьем скважины и насосом.

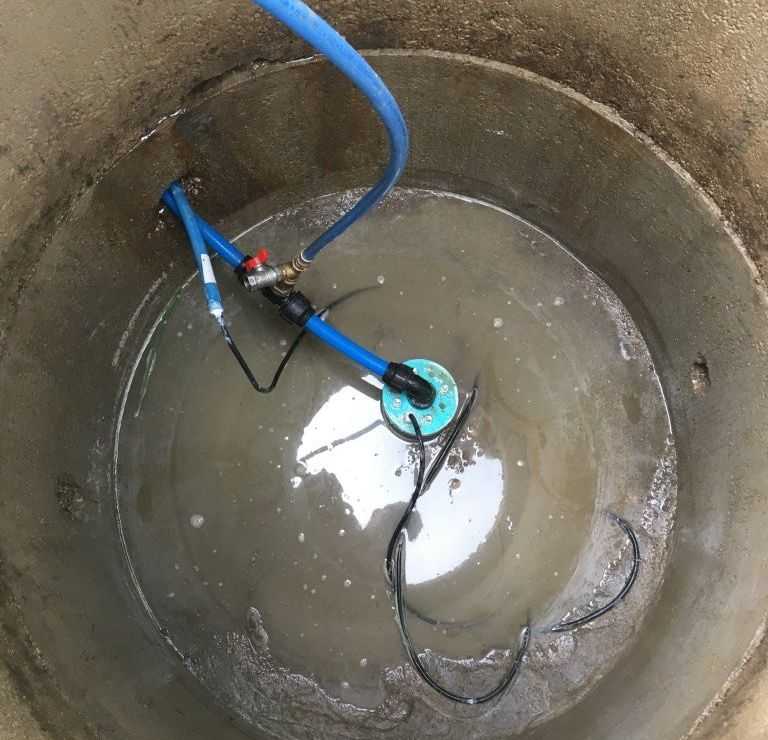

Кессон устанавливают для удобства обслуживания узлов, доставляющих воду.
Конструкция из бетона
Защитные емкости отличаются формой и могут быть изготовлены из различного материала — стали, пластика, полимерпеска, кирпича, колец из бетона. Сейчас стали часто устанавливать устройства из стали и пластика, но бетонный кессон не утратил своей распространенности.
Такая конструкция имеет 5 составляющих:
- Дно может быть изготовлено из бетона, если существует вероятность затопления грунтовыми водами, в противном случае достаточно засыпать нижнюю часть устройства гравием.
- Для установки насосов железобетонные кольца должны иметь диаметр не менее 1,5 м, высоту — 1,8 м.
- В качестве перекрытия используют бетонную плиту. Она нужна для защиты устройства от атмосферных осадков. В ней проделывают отверстие под люк.
- Бетон подвержен разрушающему воздействию влаги, поэтому использование гидроизоляционных материалов обязательно.
- Люк необходимо поднять над уровнем земли, используя доборные элементы. Такая мера защитит конструкцию от стихийных бедствий.

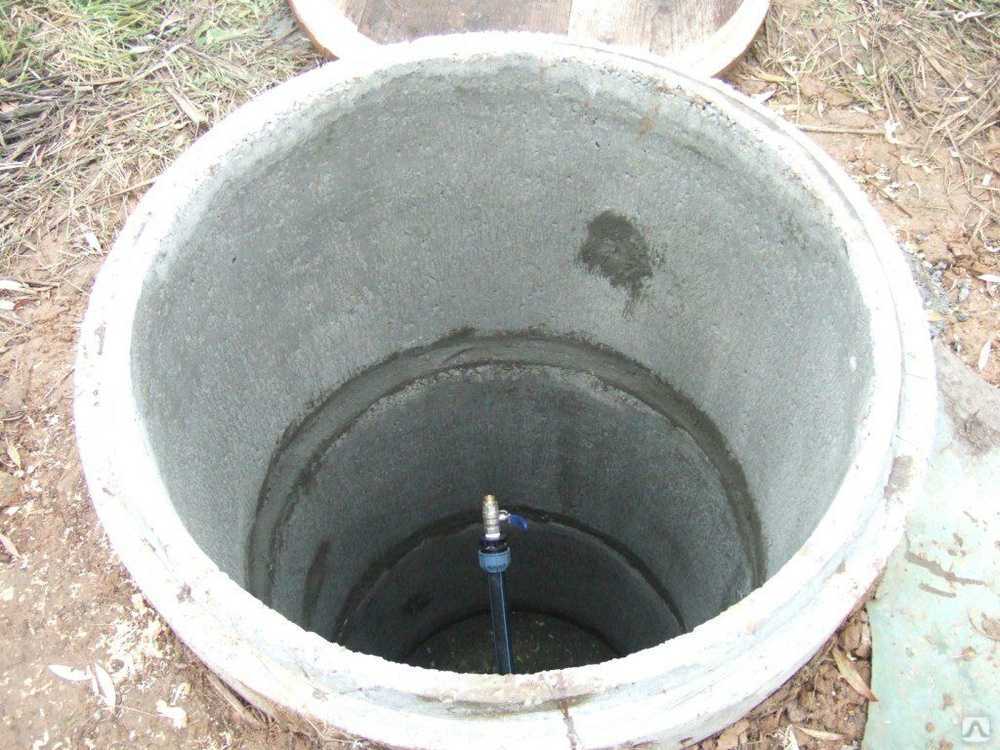

Кессон из бетонных колец.
Кессон из бетона целесообразно устанавливать при соблюдении следующих условий:
- грунтовые воды расположены низко;
- проведены подготовительные дренажные мероприятия;
- наличие грузоподъемных устройств;
- монтаж своими руками без привлечения строительных организаций.
Этапы работ
Прежде чем начать установку, необходимо проанализировать состав земли и уточнить глубину ее промерзания, определить, на каком уровне залегают грунтовые воды, учесть размеры располагаемого внутри оборудования.
Непосредственный монтаж включает несколько этапов:
- Выполнение земляных работ — начинается после выбора места под установку кессона из бетонных колец для скважины. После чего для прокладки трубопроводов готовят траншеи, роют котлован под емкость, выполняют подготовительные мероприятия против оседания грунта, засыпают свободное пространство.
- При монтаже обустраивают дренажную систему, изготавливают основание, укладывают жб кольца, теплоизоляционные и гидроизоляционные материалы.
- На следующем этапе устанавливаются насосы, подключаются трубопроводы и производятся наладочные работы.
- В последнюю очередь монтируется крыша.
Земляные работы
Оптимальным временем для начала земляных работ является весна или лето, когда грунтовые воды расположены низко. Чтобы вырыть котлован, можно воспользоваться специальной техникой или сделать это вручную. Выбор способа зависит от вида грунта. Глинистая почва, суглинки, твердые горные породы трудно поддаются ручной обработке, поэтому лучше копать экскаватором. Песок и супеси легко поддаются ручному труду.
После проведения всех требуемых замеров можно начинать работу. Диаметр раскапываемой ямы зависит от размера емкости, которая будет устанавливаться. Желательно сделать ее больше на 2 м. Это пространство необходимо для выполнения гидроизоляции.
Если есть уверенность, что грунтовые воды не поднимутся на эту высоту, то можно уменьшить зазор до 0,3 м.
Схема монтажа кессона.
Копать следует так, чтобы ствол скважины располагался в центре. Глубина котлована зависит от размера кессона и глубины промерзания грунта, но чаще всего бывает достаточно 2 м. Затем следует выровнять дно, рыхлый грунт удалить.
Гидроизоляция
В связи с тем, что бетон гигроскопичен, необходимо проводить гидроизоляцию кессона. В первую очередь швы и наружная стенка промазываются битумной мастикой или жидким гудроном, они являются гидроизоляционными материалами. Для лучшей адгезии можно предварительно нанести грунтовку глубокого проникновения. Перед установкой торцы промазываются герметиком на основе силикона.
Для придания прочности шву в качестве бандажа можно использовать сетчатый материал. Для пропитки емкости с внутренней стороны используется герметик «АКВА-стоп», а в качестве изолирующего материала может выступать «Пенетроном» и ему подобные.
Монтаж
Для монтажа колец необходимо привлечь грузоподъемные механизмы и действовать следующим образом:
- На места соединения деталей следует нанести цементно-песчаную смесь либо герметик. Если имеются закладные детали из металла, то используется сварка.
- На этапе гидроизоляционных работ наносят мастику в несколько слоев.
- Верхнее кольцо должно быть выше уровня земли на 0,1-0,2 м для предотвращения попадания влаги внутрь.

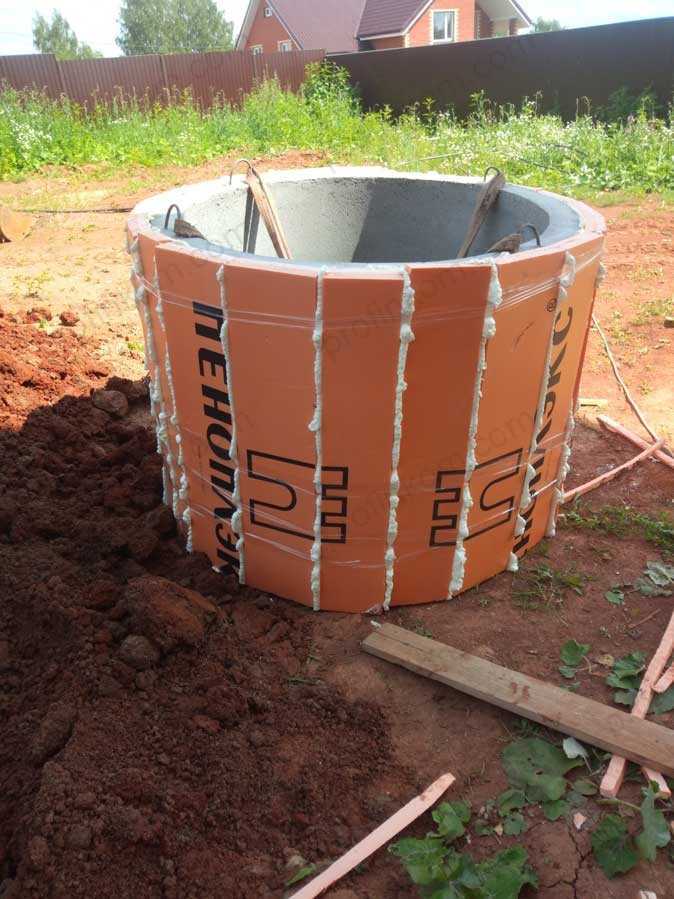

- Утепляется устройство материалом серии «Пеноплекс» с наружной стороны, а если утеплитель укладывается внутрь, то используется пенопласт. Рекомендуется внешний слой обмотать полиэтиленом.
- Производятся установка механизмов, подключение трубопроводов, работы по пуску и наладке оборудования.
- Осуществляется монтаж верхней крышки и вентиляции. Изоляция также укладывается вокруг внешней стенки на расстояние до 1 м и засыпается грунтом.
Периодически необходимо проводить проверку кессона.
Важно делать это весной и осенью. При попадании воды ее нужно удалить.Кессон из бетонных колец своими руками: технология изготовления
Содержание
- 1 Понятие кессона
- 2 Конструктивные особенности
- 3 Назначение и где применяется?
- 4 Технология изготовления
- 4.1 Обустройство котлована под конструкцию
- 4.2 Монтаж сетки из арматуры
- 4.3 Установка опалубки конструкции
- 4.4 Бетонирование
- 4.5 Демонтаж опалубки
- 4.6 Изготовление опалубки для крышки
- 4.7 Армирование и заливка
- 5 Обслуживание и ремонт
Обустраивая скважину своими руками, начинают работу с установки в грунт кессона. Его монтируют на обсадную трубу глубиной около 1,5 метра. Не стоит устанавливать на ближнее расстояние к поверхности земли, так как существует риск промерзания при наступлении морозов. Кессонное оборудование подходит для установки в него насосов, трубопроводов, фильтров и аккумуляторов.
Понятие кессона
Кессон представляет собой водонепроницаемую камеру, внутри которой размещено оборудование скважины. Чтобы смонтировать кессон для колодца или скважины своими руками, для начала нужно определить каким он будет. Существует бетонный кессон, пластиковый или металлический. Главной задачей кессонов является создание камеры в почве для формирования места под водоподъемные оснащения.
Вернуться к оглавлению
Конструктивные особенности
Кессон представляет собой металлическую или пластиковую емкость, которая внешне похожа на коробку или двухметровую бочку. Зачастую для изготовления кессонов используют сталь, которую нужно утеплить (частично или полностью) и покрасить с помощью специальных растворов. В случае необходимости внутрь кессоновой конструкции устанавливают лестницу, это необходимо при больших размерах емкости.
Отталкиваясь системы водопровода, а, точнее, какие его части будут установлены в конструкцию, выбирают габариты сооружения с кессоном.
Внизу конструкции существует отверстие, через которое происходит подача воды. Также устанавливают над отверстием трубы крышку, чтобы легче было добираться до скважины для ее чистки.
Вернуться к оглавлению
Назначение и где применяется?
Герметичному кессону присущи две функции:
- Защита верхней части трубы скважины и внутреннего оборудования от проникновения подземных вод. Таким образом, экономится место для установки больших технологических конструкций и увеличивается продолжительность службы скважины.
- Защита расположенных внутри кессона оборудований, а также труб водоснабжения от влияния на них низких температур в холодное время года. Чтобы обеспечить утеплительную систему емкость покрывают утепляющими материалами.
Кессоны возводятся для любых сооружений под землей с большим содержанием воды за счет своей гидроизоляции.
Вернуться к оглавлению
Технология изготовления
При большом желании можно сделать кессон своими руками.
В свою очередь, материал для сооружения емкости различный. В строительной практике применение нашли бетонный, металлический, кирпичный и кессон из бетонных колец. Размеры подбираются индивидуально в зависимости от габаритов скважины.
Начинают работы с копания ямы под погружаемую емкость с учетом размеров кессона. Рассчитываем объем так, чтобы над землей было видно только люковое отверстие, при этом корпус находиться под землей. Также не стоит забывать о герметичности конструкции, которая особенно необходима при высоком уровне воды в почве.
Вернуться к оглавлению
Обустройство котлована под конструкцию
Обустройство бетонной конструкции происходит следующим образом: роют яму нужной длины, ширины и высоты вокруг обсадной колонны. Чтобы сделать защиту в бетонном сооружении от проникновения вод (гидроизоляцию), его стены обкладывают пленкой для фундаментов. Также укладывается слой щебня на дно конструкции.
Вернуться к оглавлению
Монтаж сетки из арматуры
Монтировать сетку из арматуры в кессоне нужно строго по всей площади конструкции с шагом 30х30.
Начинают укладку с дна необходимой высоты запланированного сооружения. Рекомендуют заливать весь объем целиком, но, к сожалению это не всегда получается.
Вернуться к оглавлению
Установка опалубки конструкции
Опалубка – это конструкция коробок из досок и брусков, которая заполняется бетоном. После того как бетон схватился ее разбирают. Чтобы снять опалубку было легче, опытные строители советуют обтянуть ее пленкой и с помощью строительного степлера зафиксировать.
После установки опалубки приступают к заливке бетонного раствора. Выполняя работу поэтапно, проводят заливку несколько раз, для этого опять прокладывают арматуру, крепят опалубку и заливают бетонным раствором, все это позволит увеличить конструкцию до нужной высоты. Как только сооружение окончательно просохнет, в его стенах сверлят дырки, чтобы подвести водопроводные трубы.
Стоит помнить, что на месте соприкосновения с бетоном на деталь одевается металлическая трубка, образовавшийся шов обрабатывают монтажной пеной, а между трубкой и бетоном нужно промазать раствором.
Вернуться к оглавлению
Бетонирование
Замешивая вручную бетонную смесь, прилагается немало усилий, для облегчения можно применить специальную бетономешалку. Бетонная смесь укладывается в несколько этапов:
- Малыми слоями заливают дно сооружения, при этом каждый ярус нужно тщательно утрамбовывать. У профессиональных строителей в арсенале инструментов, конечно же, есть электрический вибратор для трамбовки бетона, но при монтаже конструкции своими руками, приобрести такой инструмент не каждому по карману. Тогда используется метод штыкования, для которого берут арматуру, погружают в раствор и делают покачивающие движения из стороны в сторону и постепенно достают из бетона.
- Поддерживают оптимальную влажность бетона, что очень важно в первые несколько дней. Пересушенный бетонный кессон подвергается появлению трещин, что отрицательно сказывается на его прочности. Чтобы это предотвратить застывший раствор увлажняют водой.
Через 7 дней уже опалубку убирают, но эксплуатировать кессон еще рано, так как функционировать он может только спустя 28 дней.
Вернуться к оглавлению
Демонтаж опалубки
Распалубка осуществляется только после того, как бетон достигнет своей максимальной прочности. Процесс демонтажа опалубки происходит в обратном порядке от этапов ее строительства. Поэтому, устанавливая опалубку, нужно заранее позаботиться о беспроблемном ее удалении.
При демонтаже учитывают основные правила. Первым делом убирают проволоку, которая стягивала конструкцию, и параллельно откручивают болты. Затем избавляются от верхних элементов, переходя постепенно к краям, углам и низу. Не стоит надеяться, что процесс пойдет быстро, иногда он затягивается на несколько дней и доходит до недели. Удаленную опалубку можно применять и в дальнейших заливках, но только обеспечивают правильное ее хранение в подходящих условиях.
Вернуться к оглавлению
Изготовление опалубки для крышки
Опалубка крышки представляет собой деревянный щит, усиленный снизу брусками.
Опалубка для крышки состоит из деревянного щита, который уложен на бруски. Чтобы смонтировать ее нужно взять прочный строительный материал, который прокладывается на доски в вертикальном положении, а сверху укладывают горизонтально брусья. Вся конструкция фиксируется саморезами.
Создавая сооружение, предусматривают выемку для люка. Далее, идет этап заливки, но перед ней желательно увеличить несущую способность крышки брусками. Также для прочности крышки применяют арматуру, которая укладывается по всему периметру в шаге 5х5.
Вернуться к оглавлению
Армирование и заливка
Заливка бетоном осуществляется в подготовленное сооружение. Лучше проводить ее за один раз, но сделать это не так просто. Поэтому зачастую заливают конструкцию поэтапно. Для этого прокладывают на застывший бетон блок арматуры, сверху которой фиксируют опалубку и делают заливку стен нужной высоты. После чего емкость армируется прутами из железа. Эти действия усилят прочность стенок и предотвратят их деформацию и продавливания.
Вернуться к оглавлению
Обслуживание и ремонт
При обслуживании кессонных конструкций из пластиковых, бетонных и кирпичных материалов проблем не возникает. Однако, есть некоторые нюансы при работе с металлическими листами для кессоных сооружений. Спустя длительный срок эксплуатации они способны терять герметичность, особенно это касается стыков и входов в трубопровод.
Ремонтируют кессоны сваркой. Но к сожалению, сделать это не так просто, как кажется на первый взгляд. За счет повышенной влажности в подземельных сооружениях процесс сварки значительно усложняется.
Но опытные сварщики справятся с этой проблемой, применяя сварочные технологии во влажной среде. Если же приходится все делать своими руками, тогда достают конструкцию наружу и работают в сухой среде.
