Каркасник на ленточном фундаменте: Строить ли каркасный дом на ленточном фундаменте?

виды, расчёты, материалы и инструменты, инструкция по устройству

Содержание

• Виды ленточных фундаментов
• Расчеты ленточного фундамента
• Материалы и инструменты для устройства фундамента
• Устройство ленточного фундамента
• Ленточный фундамент для бани

Каркасные дома стали очень востребованными в наши дни. Эти дома имеют легковесную конструкцию, которая применима на фундаментах любых видов. Фундаментом называется часть дома, которая находится под землей. Для каркасных зданий применяют в основном ленточный вид фундамента. Такой фундамент имеет вид полосы, которая идет по периметру здания. Чаще всего применяется финская технология или канадская. Многие собственники осваивают эти технологии, и пробуют возвести ленточный фундамент под каркасный дом. Главное в постройке дома – это выполнять все указания аккуратно и в определенной последовательности.

Для прочности каркасного дома необходимо возвести крепкое основание под него.

Ленточный фундамент под каркасный дом своими руками будетсамым оптимальным основанием. Этот фундамент предусматривает высокую стоимость его устройства. Но, несмотря на это, ленточный фундамент будет крепко стоять на любых, даже склонных к подвижности и просадочности, грунтах.

Они применяются на грунтах средней и высокой степени пучинистости. Фундаментная лента под стены соединяется в общую пространственную раму. Устройство фундамента требует внимательного подхода, оплошность может привести к непредсказуемым последствиям.

к содержанию ↑

Виды ленточных фундаментов

Возведение каркасного дома

Ленточный фундамент по конструктивам делят на виды:

1. монолитный – этот вид устраивается непосредственно на строительной площадке;
2. сборный – в состав этого фундамента входят фундаментные подушки и блоки, изготовленные на заводе и смонтированные на месте строительства;

По заглублению ленточные фундаменты делят на:

1. мелкозаглубленные;
2. заглубленные.

Для сооружения каркасного здания больше подойдет мелкозаглубленный монолитный. Он имеет вид основания, которое проходит по всей длине несущих стен и заглубляется не более чем на полметра. В зимний и весенний период этот фундамент вместе с грунтами поднимается вверх, а после – становится в исходное положение. В связи с этим не происходит деформаций основных конструктивных элементов здания.

к содержанию ↑

Расчеты ленточного фундамента

Перед тем, как сделать фундамент для каркасного дома, нужно произвести необходимые расчеты. Расчеты фундамента зависят от:

1. видов грунта на строительной площадке;
2. наличия подвала в доме;
3. определения размеров дома и применяемых материалов, а в итоге и всех нагрузок на дом;
4. наличия подземных вод и глубины промерзания грунтов.

Расчёты ленточного фундамента под каркасный дом

Характеристики грунтов производят в специальных лабораториях. Можно самим взять образцы грунтов с места строительства и отнести в лабораторию, а можно вызвать инженеров-геологов. Это зависит от вашей финансовой обеспеченности. Если же вы решили провести исследование своими силами, то вам сначала необходимо вырыть траншею на 1,5 м и исследовать почву из неё. Возможно, у вас будут такие типы почв:

• скалистые;
• песчаные;
• глинистые
• каменистые;
• гравийные.

Гравийный грунт подходит для оснований лучше всего. Он не обладает набуханием и не удерживает влагу. А мелкопесчаный грунт является практически непригодным для строительства. Глинистый грунт приводит к смещению.

При подсчете общей нагрузки на дом, можно воспользоваться таким методом: 1 погонный метр дома при высоте стен примерно 3 м, весит 1.7 т. Если дом имеет один этаж, то периметр умножаем на 1,7. А если дом в два, и более этажей, то периметр дома умножаем на количество этажей и на 1,7. Нужно помнить, что от долговечности фундамента зависит судьба всего дома.

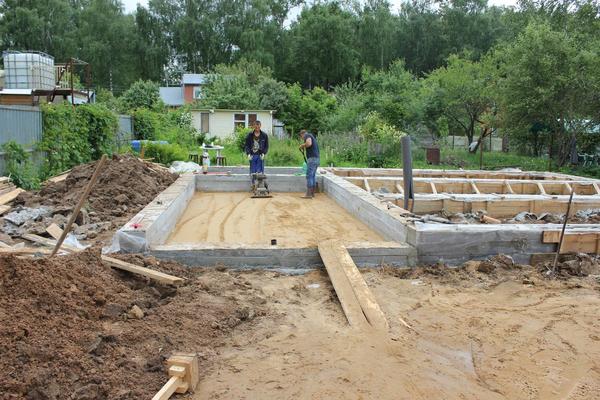

Строительство фундамента

к содержанию ↑

Материалы и инструменты для устройства фундамента

Ленточный фундамент для каркасного дома предусматривает наличие таких материалов и инструментов:

• арматурные стержни
• песок из карьера
• гибкая проволока из металла
• щебень крупной и мелкой фракции
• цемент разных марок
• гидроизоляция
• пассатижи для загибания проволоки
• пилу для досок
• строительный вибратор
• лопата.

к содержанию ↑

Устройство ленточного фундамента

Существуют такие этапы строительства ленточного фундамента:

• Разметка фундамента

Когда все материалы и инструменты приготовлены, необходимо сделать разметку здания относительно стен и фасадов. Нужно четко знать, где будет стоять фундамент. Ещё нужно провести расчеты размеров ленточного фундамента под каркасный дом. После расчета размечают фундамент. Для разметки используют колышки и веревку, натянутую между ними. Натягивают следующий ряд веревок больше ширины стен на 10 см. Необходимо также сделать углы прямыми. Для этого применяют лазерный измеритель, или просто измеряют и сравнивают диагонали.

После этого, по разметке копают траншею глубиной полметра. Внизу траншеи укладывается песчаная подготовка и заливается водой.

• Устройство ленточного фундамента.

Следующим этапом идет устройство опалубки:

1. Гидроизоляция фундамента. Сначала по бокам поверхности траншеи укладывают гидроизоляцию. Это может быть слой рубероида. Но недостаток рубероида в том, что через пару лет он начнет отслаиваться от поверхности и гидроизоляцию придется повторить. Идя же в ногу с новыми технологиями, в качестве гидроизоляционного материала можно применить пенетрон, который добавляют прямо в бетонную смесь. Он сделает фундамент непроницаемой конструкцией.
2. Устройство опалубки. Сверху по гидроизоляции вертикально укладывают обрезные доски 5 см толщиной. Сбивать доски рекомендуют с внутренней стороны, а гвозди направляются извне. Между досками не должно быть щелей. Чаще всего для опалубок используют доски из деревьев хвойных пород. Допускаются доски из осины и ольхи. Они должны быть не сырыми и шириной не больше 150 см. Доски должны быть выше уровня земли на 30 см.

   Армирование ленточного фундамента под каркасный дом

3. Армирование ленточного фундамента. В середину опалубки укладывают арматуру диаметром от 10 до 16 мм, предварительно очищая её от ржавчины и грязи. Перед устройством арматуры необходимо внимательно осмотреть опалубку и устранить все дефекты. Арматуру связывают проволокой или используют сварку. Сварка имеет недостатки в том, что при таком способе соединения арматуры, гибкость армирования падает. Вязать проволоку можно пассатижами или применить автоматический пистолет. Около 5 см верха нужно оставить без арматуры, чтобы в последствие вся арматура была покрыта бетонной смесью.
4. Бетонирование. После этого опалубку заливают бетоном. Бетон делают из цемента марки М500, песка в соотношении 1:3, гравия и воды. Иногда ещё добавляют пластификаторы. Они обеспечивают прочность фундаменту. Бетонная смесь по консистенции должна быть не жидкой и не сухой. По виду она напоминает густую сметану.

Бетонную смесь либо приобретают готовую, либо же делают сами в бетономешалке. Сначала засыпают сыпучие материалы, а потом добавляют воду. Бетонную смесь заливают в опалубку до указанного уровня и разравнивают. Заливка фундамента производится за несколько заходов, так как количество смеси очень большое. Разрывы между подходами должны быть не более суток. Нужно следить за тем, как ведет себя бетонная смесь.

Для уплотнения бетона используют вибратор. Он удаляет оставшиеся пузырьки изнутри, чтобы не образовывались поры в бетоне. Вибратор снижает сцепление бетона, и бетонная смесь хорошо уплотняется. Когда фундамент высыхает, его накрывают водонепроницаемым материалом. Это предотвращает образование трещин.

Для застывания бетонной смеси потребуется около двух суток. Но прочность фундамента набирает в течение нескольких недель. Если же вы решили параллельно с домом построить и баню, то после заливки фундамента под дом, следует приступить и к устройству ленточного фундамента для каркасной бани.

к содержанию ↑

Ленточный фундамент для бани

Ленточный фундамент для каркасной бани – это конструкция из толстых стен. Стены и их толщину рассчитывают отдельно. Толщина будет зависеть от материала исполнения. Могут использоваться такие материалы:

• Бетон
• Натуральный камень
• Железобетон

Существуют определенные правила, которые нужно выполнять для долговечности, надежности и безопасности фундамента. Фундамент нужно укладывать на 20 см глубже промерзания грунта. В общем, глубина не должна превышать 70 см. Для возведения каркасной бани также применяют мелкозаглубленный фундамент.

Фундамент каркасного дома своими руками – это важный шаг при строительстве. Просчеты и недочеты могут привести к обвалу целого дома или бесконечным ремонтам в течение долгого времени. Но все же это не такой сложный процесс, как кажется. Вполне достаточно действовать последовательно и с умом!

Ленточный фундамент для каркасного дома

• Расчет ленточного фундамента под каркасный дом
• Пример расчета
• Мелкозаглубленный ленточный фундамент (МЗЛФ) для каркасного дома

Ленточный фундамент под каркасный дом можно отнести к самым распространенным фундаментам, так как он применяется для строительства большинства индивидуальных домов в стране. Технология его устройства досконально отработана и известна всем строителям. Каркасные дома из древесины не требуют мощных фундаментов ввиду легкости большинства конструкций, поэтому стала использоваться модификация – мелкозаглубленный ленточный фундамент для строений каркасного типа.

При строительстве дома фундамент обязан обеспечить целостность его конструкции независимо от типа грунтов, их пучинистости, осадков и прочих неприятностей, воздействующих на его конструкцию. Важна и экономическая составляющая устройства фундамента. Ленточный фундамент существенно дороже столбчатого или свайного фундамента, поэтому там, где позволяет грунт, устраивают более дешевый тип фундамента. Более точный выбор типа фундамента определяется расчетами основания каркасного дома с учетом несущей способности грунта и сборной нагрузки дома на основание.

Расчет ленточного фундамента под каркасный дом

Расчет фундамента для каркасного дома начинают с расчета максимальных нагрузок на основание дома. Эти нагрузки включают:

• Вес дома;
• Вес активной части дома;
• Вес фундамента;
• Снеговую нагрузку;
• Ветровую нагрузку.

Вес дома складывается из веса стеновых материалов, веса перекрытий и веса кровли. Если есть готовые проекты загородных домов, то эти данные можно получить из проекта. В ином случае можно воспользоваться усредненными значениями удельного веса конструкций каркасного дома из справочных таблиц в интернете или специальных справочниках. Так для каркасного дома, стена которого не превышает 140-150 мм, удельный вес квадратного метра стены находится в пределах 30-50 кг/м2. Таким же образом можно получить данные о весе цокольного, чердачного перекрытия и кровли.

Вес активной части дома включает вес сантехнических устройств, котлов, печей, каминов, бытовой техники и веса людей. Точно определить активную часть дома затруднительно, как и вес фундамента. Вес фундамента, а точнее его глубина и ширина ленты, зависит от грунта и суммарной нагрузки на основание, поэтому его уточняют после геологических исследований грунта и определения суммарной нагрузки на основание.

Снеговая и ветровая нагрузки определяются из справочных таблиц о среднегодовых осадках и скорости преобладающих ветров в данной местности. Для Центральной части России снеговая нагрузка равна 170-200 кг/м2.

Для определения размеров и веса фундамента необходимо сделать расчет несущей способности грунта под основанием дома. Такой расчет выполнят в специализированных компаниях по инженерной геологии, которые определят состав грунтов, уровень и направления подземных вод и дадут рекомендации по глубине закладки выбранного вида фундамента. Данные такие компании могут получить из архивов или произвести бурение на участке для определения состава грунтов и расчетного сопротивления грунта.

Расчетное сопротивление грунта можно также определить по СНиП 2.02.01-83.

Расчет фундамента под каркасный дом осуществляют по формуле при условии, что глубина заложения не превышает 2 м:

S>Yn*F/Yc*Ro

• S – опорная площадь фундамента в м;
• F – сборная нагрузка на фундамент в т;
• Ro – показывает несущую способность по фундаменту для данного грунта и измеряется в кг/см2;
• Yn – коэффициент запаса прочности фундамента, принимаемый 1,2;
• Yc – коэффициент взаимодействия фундамента с грунтом, определяется для каждого типа грунта.

Пример расчета

Каркасный дом размером 7 х 7 м. Длина ленты 30 м с учетом внутренних стен дома. Сборная нагрузка на фундамент составила 110 т. Почва под фундаментом суглинок, для которой Ro=3,6 кг/см2. Yc для данного грунта равно 1,1. Учитывая характеристики грунта, глубина заложения фундамента 1,8 м.

Опорная площадь, соответствующая несущей способности фундамента, должна удовлетворять ниже приведенному неравенству:

S > 1,2* 110000/ 1,1* 3,6 или,

S > 33 333 см2 = 3,33 м2

Определяем ширину ленты:

3,33/30 = 11 см.

Поскольку ширина фундамента не может быть меньше толщины стен, а толщина стен составляет 15 см, принимаем ширину ленты 18 см, против расчетной, и S тогда будет составлять 30*0,18=5,4 м2

Учитывая сопротивление грунта Ro, определим несущую способность этого фундамента

54000*3,6= 194 тонны при максимальной нагрузке на фундамент в 110 тонн.

Мелкозаглубленный ленточный фундамент (МЗЛФ) для каркасного дома

МЗЛФ устраивают на пучинистых грунтах с близкими к поверхности подземными водами. При таких фундаментах в каркасных домах не устраивают подвалы. Для монтажа МЗЛФ снимают верхний слой почвы, делают песчано-гравиевую подушку и на ней монтируют фундамент.

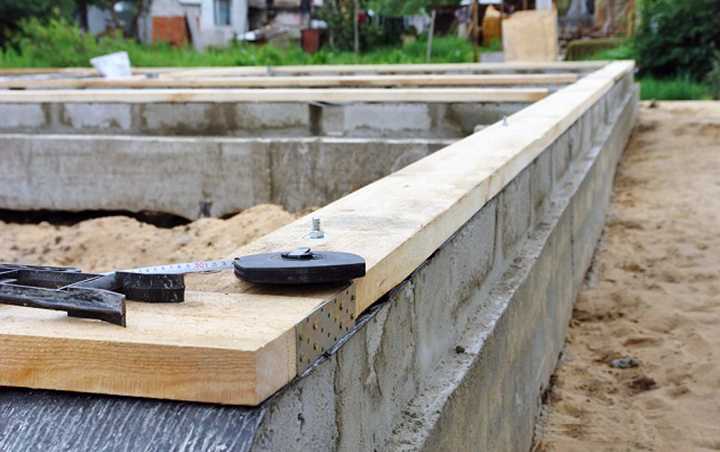

Для усиления жесткости нижняя обвязка каркасного дома на ленточном фундаменте усиливается железобетонным поясом.

На фундамент в условиях пучинистого грунта воздействуют снизу силы выталкивания, а на боковые поверхности сжатия. Воздействие фактора сжатия нивелируется в МЗЛФ малой боковой площадью, остается фактор выталкивания. Для этого усиливается его жесткость, при которой осадка фундамента происходит равномерно и не воздействует на конструктив каркасного дома. Для уменьшения этого воздействия делают утепление внешней стороны фундамента, не допуская промерзания грунта около него и устраняя его пучинистость.

Несущая способность грунта под МЗЛФ обычно невелика, поэтому и принимаются меры по усилению жесткости фундамента и увеличению площади ленты. При строительстве каркасного дома на ленточном фундаменте обвязка может быть деревянной из бруса. В этом случае утепление фундамента с внешней стороны обязательно.

Расчет МЗЛФ для каркасного дома аналогичен расчету обычного ленточного фундамента, только несущая способность грунта в расчете принимается минимальной величиной равной 1, хотя в приблизительных расчетах ее принимают равной 2. Тогда:

S > 1,2* 110000/ 1,1* 1,0;

или,

S > 120 000 см2 = 12 м2

Определяем ширину ленты:

12/30 = 40 см.

Несущая способность этого фундамента равна 120 тоннам при сборной нагрузке дома в 110 тонн.

A-frame Foundation: Избегайте этой ошибки!

Назад

Чтобы дом прослужил долго, каждому дому нужен прочный фундамент. Каркасные дома ничем не отличаются.

Однако, когда речь идет о деревянных домах (а А-каркас – это, как правило, деревянные дома), аспект фундамента становится особенно важным.

…и нет, это не имеет никакого отношения к силе…

Мы подойдем к этой ОДНОЙ детали через мгновение, но сначала давайте посмотрим, какой тип фундамента является лучшим для каркасного дома.

Лучший фундамент для дома с А-образной рамой

Основание А-образной рамы (нижняя часть треугольника) работает как утепленная плита перекрытия (по крайней мере, в моделях Avrame), и это означает, что такая конструкция не должны опираться на плоскую фундаментную плиту.

На самом деле, рекомендуется оставлять не менее 30 см/один фут свободного пространства между нижней частью конструкции пола и землей.

По этой причине плоская бетонная плита (очень распространенная в домах с деревянными элементами) НЕ является идеальным типом фундамента для дома с А-образным каркасом.

Это хорошо, так как для плоских бетонных плит требуется много бетона (плюс много земляных работ), поэтому их производство очень дорого.

Основание А-образной рамы прочное и самонесущее, поэтому требуется только мало точек подключения безопасно стоять.

Дома Соло и Дуо могут стоять на 3 точках.
Учитывая более длинный пролет основания, дома Trio должны поддерживаться в 5 точках.

Лучшим типом фундамента для обеспечения такой поддержки является ленточный фундамент .
В качестве альтернативы (и в зависимости от грунта) можно использовать свайный

или свайно-балочный

фундамент.

Преимущества ленточного фундамента

По сравнению с плоским бетонным плитным фундаментом использование ленточного фундамента имеет ряд очевидных преимуществ.

Вот список наиболее привлекательных:

• Минус земляные работы .
  Поскольку площадь контакта с полосами намного меньше, чем общая площадь пола, земляные работы локализованы, а общий объем грунта, подлежащего перемещению, значительно уменьшен.
• Без бетона и стали .
  Полосы геометрически меньше, чем полноразмерная плита, поэтому в процессе заливки требуется гораздо меньше бетона.
  Также арматурные стержни нужны в меньшем количестве.
• Без изоляционного материала и работ .
  Люди часто забывают, что фундамент должен быть изолирован на том же уровне, что и другие элементы дома (стены, крыша).
  Поскольку в доме Avrame изоляция находится в основании А-образной рамы, полосы фундамента вообще не нужно изолировать.
  Это делает работы по закладке фундамента проще, дешевле и быстрее.
• Меньше времени .
  Благодаря трем пунктам, указанным выше, ленточный фундамент может быть построен в несколько раз быстрее, чем плоская плита.

Свайные фундаменты обладают теми же преимуществами, хотя они, как правило, требуют более глубокого рытья, что может привести к удорожанию земляных работ.

Самая распространенная ошибка

Давайте перейдем к самой пикантной части: ошибка, которая будет стоить вам денег.

Эта ошибка встречается довольно часто .
Какое-то время мы ломали головы…

Почему строители продолжают делать эту глупую ошибку?

Это ошибка: построенный на участке фундамент немного отличается от описанного в проектной документации .

В частности:

• полосы не выровнены
• поверхность полос неоднородна
• полосы не выровнены

Каковы последствия?

Для правильной установки сборных деревянных конструкций — сборных, сборных или модульных — требуется идеально выровнен фундамент.

Прямым следствием несоответствия конструкции и дизайна является то, что фундамент должен быть закреплен до установки А-образных рам.

Это приводит к дополнительным трудозатратам, материалам, времени (и, конечно же, деньгам).

В некоторых случаях часть вновь построенного фундамента приходится сносить для внесения исправлений.

Можете себе представить разочарование и плохое настроение хозяина, когда такое случается…

Почему эта ошибка?

Действительно, мы много думали о том, что может быть причиной того, что строители не выполняют работы в соответствии с инструкциями. И тут нас осенило…

В традиционных зданиях из кирпича и строительного раствора наличие идеально выровненного фундамента НЕ является обязательным требованием. Это связано с тем, что каждый дефект можно исправить при укладке кирпича. Даже несоответствие в несколько сантиметров может быть устранено в пределах первых нескольких рядов кирпичей.

Итак, вот оно:

строители, привыкшие строить из кирпича, не понимают важности идеально выровненного фундамента, поэтому не стремятся его получить.

Конечно, они могут видеть чертежи и прекрасно понимают, что фундамент не соответствует 100%. .. но они не видят проблемы.
Они используются для исправления этого на более поздних этапах.

Умопомрачительно… не правда ли?

Как этого избежать

Очевидный способ избежать этой проблемы — доверить работу бригаде, имеющей опыт работы со сборными деревянными зданиями.
В зависимости от местоположения это может быть непросто или вообще невыполнимо.

Если вы вынуждены работать с бригадой традиционных строителей, вы должны объяснить важность идеально выровненного фундамента.

Вот два совета, как это сделать:

• Обратитесь к этой теме с самого начала.
  Получите первое ценовое предложение на фундаментные работы. Затем объясните необходимость идеально выровненного фундамента и ожидайте, что строители попросят больше денег, чтобы удовлетворить эту просьбу.
  Если да, то понимают, какие дополнительные усилия им придется приложить.
  Если они скажут «нет проблем» и не попросят у вас больше денег. .. тогда вы должны обеспокоиться и еще раз подчеркнуть это… тогда вы переходите к следующему пункту.
• четко указать, что любой возможный ремонт фундамента должен быть сделан строителями бесплатно.
  Серьезно, пропишите это в договоре со строителями… чтобы они поняли, насколько важен для вас этот пункт.

Если вам удастся прописать «штраф» в договоре, то вы поставлены и сюрприза вам не будет.

Заключение

Эта основа — очень тонкий вопрос, о котором вам никто не расскажет.
К сожалению, это одна из тех проблем, которые ударят по вашему бюджету и нервам.

Если вы собираетесь строить свой собственный дом, вам нужно поставить себя в положение, чтобы не совершать подобных ошибок.
Мы здесь, чтобы помочь.

Наш путеводитель из 100 вопросов был разработан специально для этого: настроить вас на правильный путь и направить на безошибочный курс.

Даже если вы не получили руководство, просто знайте, что при самостоятельном строительстве дома многое может пойти не так. .. так что вам нужно сделать домашнее задание и получить некоторые знания, прежде чем действовать.

Что дальше?

Вы можете ознакомиться с нашими энергоэффективными и экономичными моделями А-образной рамы или
Получите полезные знания о строительстве собственного дома (без проблем), ознакомившись с нашими руководствами по самостоятельному строительству.

Browsee-guide

или

поделиться этой статьей на

Как соединить легкий деревянный каркас с ленточным фундаментом
