Итак, вы решили построить дом. Любое строительство начинают с выбора основы ― фундамента. Он может быть разным: ленточным, плитным, свайным, столбчатым. Расскажем более детально об одном из самых распространённых ― свайном.

Свайный фундамент состоит из свай ― железобетонных или металлических столбов, которые погружают в грунт ниже уровня промерзания. Они «добираются» до глубоких плотных слоёв почвы, одновременно утрамбовывая землю вокруг себя.

Сваи отличаются по форме, материалу, способу монтажа. Они бывают:

винтовыми ― внешне напоминают большие саморезы, которые ввинчивают в землю. Их делают только из металла;

забивными ― это бетонные столбы, которые забивает в почву сваебойная машина;

буронабивными ― их делают на месте. Рабочие бурят скважины, вставляют в них арматуру для будущих свай, заливают всё это бетоном и дожидаются, чтобы конструкция застыла.

Бетонные забивные сваи

Металлические винтовые сваи

Свайно-ростверковый фундамент ― разновидность свайного. Он отличается тем, что сверху сваи соединяет ростверк ― обвязка, которая придаёт фундаменту дополнительную прочность. Получается, что верхняя часть свайного фундамента становится монолитной конструкцией. Чтобы понять, как работает ростверк, представьте: вы воткнули несколько палок в землю. По отдельности они не особо устойчивы. Соедините их верхнюю часть досками ― и конструкция станет более надёжной.

Также ростверк равномерно распределяет нагрузку на фундамент, не позволяет сваям выпасть или покоситься. Дело в том, что разные части здания могут по-разному весить. Для примера возьмём большой одноэтажный дом. В одной его половине расположена видовая гостиная с минимумом мебели и техники, а в другой ― гараж с автомобилем, спортзал с оборудованием, кухня и спальня. Вторая половина дома будет давить на фундамент сильнее, это может привести к тому, что дом просядет и покосится. Ростверк поможет избежать этого ― он равномерно распределит нагрузку по всей площади фундамента.

Ростверк для свайного фундамента бывает разных видов. Его конструкция может быть сборной, монолитной и сборно-монолитной. Ростверк делают из разных материалов: дерева (только для деревянных домов), металла, бетона и железобетона.

Деревянный ростверк

Металлический ростверк

Железобетонный ростверк

Мы не будем перечислять плюсы и минусы свайного и свайно-ростверкового фундаментов. Сразу рассмотрим на примерах, когда они подходят, а когда ― нет. Итак, если вы строите…

Дом в условиях ограниченного бюджета

Фундамент ― основа не только дома, но и сметы. На него приходится примерно треть расходов на строительство. Экономить на нём не рекомендуют. Если взять недорогие, но и некачественные материалы, основание дома может получиться недолговечным и ненадёжным.

При ограниченном бюджете выгодным решением станет свайный фундамент. Вам не нужно выравнивать участок, извлекать и вывозить грунт, а значит, вы сэкономите на земляных работах. Бетона потребуется меньше, чем для плитного или ленточного фундамента. Разница ощутима ― даже с учётом аренды спецтехники свайный фундамент для дома, в среднем, в два раза дешевле ленточного или плитного.

Дом в сжатые сроки

Если вы хотите быстро построить дом, свайный фундамент оптимален. Высокая скорость возведения ― одно из его главных преимуществ. Но есть нюансы: всё зависит от того, какой именно свайный фундамент для дома вы выберете.

Монтаж свайного фундамента из винтовых или забивных свай самый быстрый. Свайное поле под такой фундамент можно сделать за сутки. Просто ввинтите/вбейте их в землю ― и можно продолжать строительство хоть на следующий день. Они сразу готовы принять нагрузку.

Монтаж буронабивных свай займёт больше времени. Надо пробурить скважину, поставить арматуру, залить её бетоном и подождать, пока раствор «схватится».

Свайное поле под фундамент из винтовых свай

Скорость установки свайно-ростверкового фундамента также зависит от вида ростверка:

Если у вас деревянный или железный ростверк, ждать не надо ― «связываете» им сваи и сразу продолжаете строительство.

Если вы делаете фундамент с монолитным бетонным или железобетонным ростверком, придётся подождать, пока бетон застынет и наберёт прочность.

Одно- или двухэтажный дом из лёгких материалов

Под лёгкими материалами мы подразумеваем пустотелый кирпич, пено- или газобетон. Здание, построенное из них и облицованное, например, профлистом или сайдингом, будет весить сравнительно немного. Каркасный дом, обшитый брусом, тоже относится к лёгким постройкам.

Такие здания обычно строят на свайных фундаментах. Вы не переплачиваете за избыточную несущую способность фундамента, которая не понадобится, и экономите время и деньги. Для одноэтажного дома из бруса, для бани, сарая или другой небольшой постройки также допустима установка свайно-винтового фундамента.

Дом из бруса на винтовых сваях

Баня на сваях

Дом на слабом грунте

Слабым называют насыщенный водой грунт, который может непредсказуемо вести себя ― разбухать, разжижаться, вспучиваться. Как правило, он не отличается высокой несущей способностью. К слабым грунтам относят ил, глину, суглинок, торф, песок, супесь. Возможно, у вас на участке именно такая почва.

Для слабых грунтов оптимален свайно-ростверковый или свайный фундамент под дом. Он надёжно держится в любой почве, поскольку сваи «добираются» до глубоких плотных слоёв ниже уровня промерзания. Для сравнения: плитный или ленточный фундамент находятся ближе к поверхности, а значит, в более подвижных слоях почвы. Если грунт будет двигаться, такой фундамент может просесть или треснуть.

Дом на неровном участке или склоне

Участок под дом может быть не совсем ровным ― с рытвинами, перепадами высоты. Чтобы сделать плитный или ленточный фундамент, придётся сначала выровнять его ― насыпать или снять часть почвы. Это повлечёт затраты времени и денег на земляные работы.

Для неровных участков монтаж свайного фундамента с ростверком будет оптимальным решением. Почву выравнивать не потребуется, так как дом находится не на земле, а над землёй. Высота свай нивелирует перепад высоты на участке.

Экстремальный вариант сложного ландшафта ― склон. В этом случае подходит свайно-ростверковый фундамент. Он весит меньше, чем ленточный или плитный, а значит, не создаёт избыточную нагрузку на почву. Ростверк связывает сваи и не позволяет им двигаться.

Плитный или ленточный фундаменты не используют для строительства на склоне. Чтобы они надёжно держались в почве, их придётся сильно заглублять. Это повлечёт существенные затраты на материалы. Также усиленный плитный или ленточный фундаменты будут тяжёлыми, склон может не выдержать и осыпаться. Столбчатый фундамент для строительства на склоне тоже не подходит ― он плохо переносит неравномерные боковые нагрузки, столбы могут покоситься.

Дом на неровном участке

Дом на сваях на склоне

Дом зимой

Если вы хотите строить дом зимой, выбирайте свайный или свайно-ростверковый фундамент. Во-первых, сваи устанавливают ниже уровня промерзания. Это значит, что они надёжно держатся в почве, и весной, когда грунт оттает и осядет, фундамент не покосится и не треснет. Во-вторых, вкрутить/забить сваи или сделать скважины под них быстрее, чем рыть замёрзшую землю под плитный или ленточный фундамент. В-третьих, бетонное основание плитного или ленточного фундамента будет долго сохнуть зимой.

Установка свайного фундамента зимой

Дом на севере или в условиях вечной мерзлоты

В северных широтах строительство свайного фундамента с ростверком или без ― единственно допустимый вариант. Все дома ― и частные, и многоквартирные ― строят на сваях. Это делают, чтобы тепло от зданий не растопило замёрзший грунт под ними. В северных районах, как правило, верхние слои почвы слабые и мелкодисперсные. Если они оттают, то насытятся влагой и «поплывут». А значит, здание на плитном или ленточном фундаменте может покоситься, просесть и обрушиться.

Чтобы этого избежать, делают свайный или свайно-ростверковый фундамент. Между домом и землёй получается воздушный зазор, тепло от здания не доходит до почвы. Цоколь обычно ничем не обшивают, чтобы не мешать естественному охлаждению грунта.

Жилые дома на Севере

Дом в подтапливаемом регионе

В такой местности дома издавна строят на сваях. Чаще всего их даже не закрывают облицовкой.

Объяснение простое: дом должен быть «на ножках», иначе при паводке вода доберётся до жилого помещения и затопит его. Также фундамент должен крепко держаться в грунте, поскольку во время паводка верхние слои почвы размягчаются и грунт «плывёт». Этим требованиями соответствуют свайный и свайно-ростверковый фундаменты.

Дом на сваях на воде

Дом с цокольным этажом

Возможно, вы хотите оборудовать на «минус первом этаже» спортзал, бильярд, сделать баню, комнату отдыха ― словом, использовать пространство с пользой. В этом случае свайный или свайно-ростверковый фундамент не подойдёт ― места для полноценного этажа будет недостаточно.

Удалять грунт под домом нельзя, иначе сваи будут недостаточно прочно держаться в почве. Максимум, что вы можете сделать ― высокие сваи и подвешенный (возвышающийся над землёй) ростверк. Тогда появится возможность сделать небольшой подвал. Но он подойдёт разве что для хранения овощей ― встать в полный рост там сможет лишь очень невысокий человек.

В этом случае выбирайте ленточный фундамент. С ним вы сделаете подвал или цокольный этаж практически любой высоты и не потеряете бесплатные квадратные метры.

Четырёхэтажный дом

Возможно, у вас большая семья, и вы хотите реализовать давнюю мечту ― перевезти всех родственников и жить под одной крышей в большом четырёхэтажном доме.

В этом случае свайный и свайно-ростверковый фундамент не подойдёт ― он не рассчитан на подобные нагрузки. Для домов выше трёх этаже лучше выбрать плитный или ленточный.

Дом на каменистом или скалистом грунте

Под каменистым или скалистым подразумевают любой твёрдый грунт, который практически не промерзает, не «плывёт», не деформируется под действием мороза. К нему относят, например, песчаник, базальт, гранит, доломит.

Для строительства на таком грунте свайно-ростверковый и свайный фундаменты не подойдут. В процессе монтажа будут попадаться крупные камни, которые помешают заглублению свай. Винтовые сваи и вовсе могут деформироваться.

Дом рядом с ветхими постройками

Если ваш участок окружён старыми деревянными домами, будьте внимательны. В этом случае рекомендуется выбирать винтовые или буронабивные сваи. Забивные не подойдут, потому что их монтаж (забивание в землю) вызывает сильные вибрации грунта. Из-за этого соседние постройки могут развалиться, особенно если это не капитальный кирпичный дом, а старый деревянный.

Старый деревянный дом

Вывод

Итак, свайный и свайно-ростверковый фундаменты хороши, если вы хотите:

сэкономить на фундаменте;

построить дом быстро;

возвести одно- или двухэтажный дом в зимний период, на «слабом» грунте, в зоне вечной мерзлоты, на подтапливаемой территории, на неровном участке или склоне.

Свайный и свайно-ростверковый фундаменты не подойдут, если вы строите:

дом выше трёх этажей;

дом с глубоким подполом или цокольным этажом;

дом на скалистом или каменистом грунте.

Также фундамент из забивных свай не подходит, если поблизости есть ветхие постройки. Из-за колебаний грунта они могут разрушиться.

Внимание: если вы строите дом на свайном фундаменте, тщательно утепляйте пол. Воздушный зазор между домом и землёй способствует тому, что тепло из жилого помещения «уходит» на улицу. Избежать этого поможет утепление пола минватой или другими материалами.

Свайно-ростверковый фундамент: плюсы и минусы

На сегодняшний день свайно-ростверковый фундамент применяется не так часто, но при этом, в некоторых ситуациях именно он может стать лучшим и правильным выходом. Рассматриваемый вид основания представляет собой систему свай, которые между собой связаны ростверком.

Нагрузка на грунт от возводимого сооружения передается через совокупность свай, которые соединены между собой монолитной плитой (в некоторых случаях – лентой), расположенной сверху них.

Достаточно активно данный вид конструкции применяется при наличии слабого грунта, когда ни один другой фундамент не может быть применен. Свайно ростверковый фундамент плюсы и минусы которого будут рассмотрены немного позже, является единственным видом основания сооружения, которое можно без последствий возводить на заторфованных и кастовых грунтах.

Если же сооружение будет возведено на неровном ландшафте, выбор в сторону рассматриваемого вида основания даст возможность хорошо сэкономить.

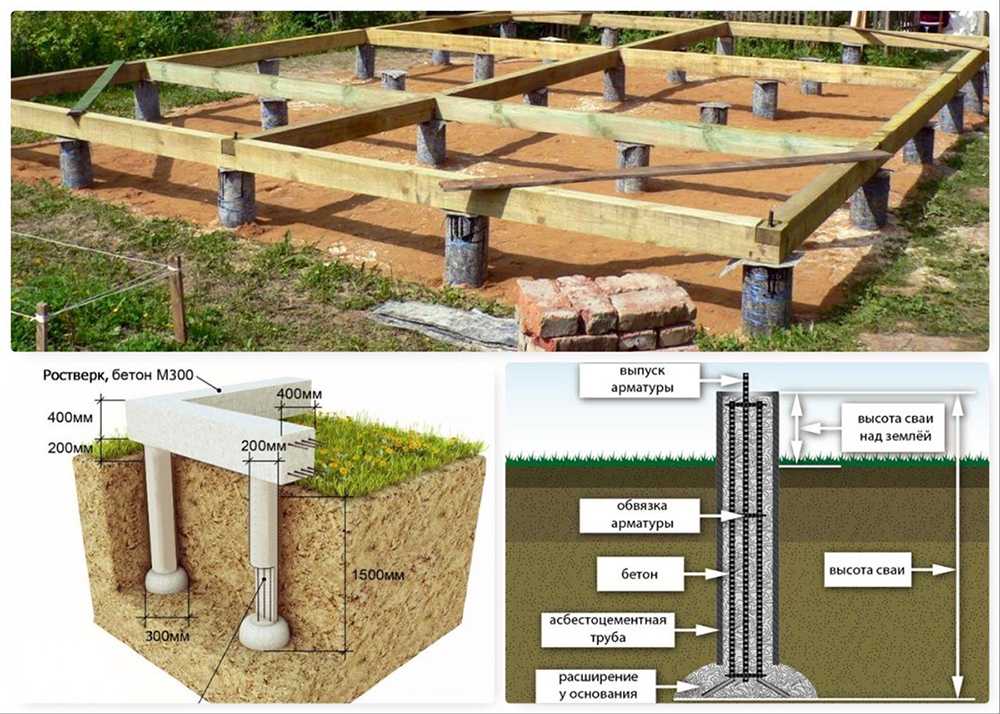

Какой ростверк лучше выбрать?

Специалисты признают, что свайно-ростверковый фундамент идеальный вариант для сооружений из каркаса, кирпича или блоков, которые будут возводиться на песках, суглинках, а также супесях. В данном случае идеальным также является и соотношение следующих показателей – стоимость, качественные характеристики и надежность.

Для возведения небольшого и относительно легкого сооружения достаточно будет использовать до 100 свай, диаметр которых будет не более 200 мм, но, в том случае, когда требуется большая несущая способность, применяется следующий ход – основание свай увеличивается до значения в 400 мм. Стоит также отметить, что вариантов устройства ростверка всего два – монолитный и висячий, которые имеют свои преимущества и недостатки.

Висячий

Конструкция свайно-ростверкового фундамента висячего типа представляет собой основание, в котором есть небольшой зазор непосредственно между ростверком и самим грунтом (именно он не дает грунту воздействовать на фундамент в случае его вспучивания). Такой вид ростверка считается очень экономным, потому как в качестве опалубки в данном случае выступают стенки скважины.

Для того чтобы цементное молочко не вытекало, из рубероида «организовывается» чехол (иногда применяется и пенка из полиэтилена), которым покрывают скважину изнутри. Поскольку такое основание можно возводить только на достаточно прочных грунтах, этот вариант применяется редко. Для того чтобы определить насколько практична основание, плюсы и минусы ростверкового фундамента на сваях необходимо рассмотреть подробнее.

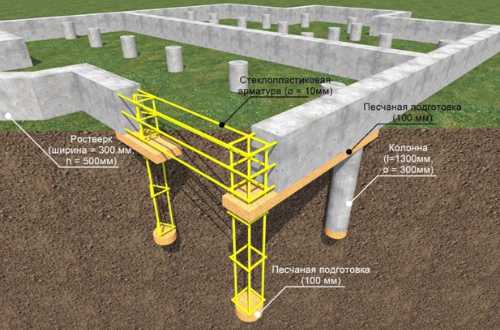

Монолитный

В данном случае опалубкой выступают трубы из различных материалов (металл, картон или асбоцемент), причем диаметр у них различный. Чтобы конструкция получилась прочной, арматурные каркасы становятся незаменимой составляющей рассматриваемого устройства ростверка.

Чтобы фундамент был ровным, здесь используются сваи, длина которых – разная. Для того чтобы вспучивание грунта никаким образом не повлияло на возводимую конструкцию, устраивают песчаную подушку при заглублении ростверка (обычно она не менее 90 мм). Используемая арматура образует единый каркас, что и дает возможность такому фундаменту выдерживать очень большие нагрузки, поэтому такое устройство ростверка используется чаще.

Плюсы свайно-ростверкового фундамента

Как и любое другое основание, рассматриваемый вид, имеет ряд особенностей, в том числе и преимуществ, а именно:

Высокий уровень устойчивости, что является неотъемлемым требованием при возведении сооружения на подвижных и неустойчивых почвах. Возводимая конструкция останется неподвижной даже в случае землетрясений (когда происходит движение грунта).

Максимальная нагрузка, которую может удержать рассматриваемый фундамент, составляет 5 тонн, этот показатель является рекордным по сравнению с аналогичной способностью других видов фундамента.

Плюс ко всему такое основание является идеальным вариантом для строительства несложных сооружений, даже если они возводятся на достаточно сложных по своей структуре грунтах (к примеру, в гористой местности, где большую часть грунта составляют камни, меньшую – сыпучий слой).

Возможность возводить фундамент на неровных поверхностях (склонах), благодаря использованию свай различной высоты.

Такой вид считается дешевой разновидностью, что дает возможность изрядно сэкономить в процессе строительства.

Невозможность воздействия на свайно-ростверковый фундамент вод из грунтов. К тому же поверхность основания никак не контактирует с грунтом, на котором он возведен, а значит, грызуны в данном случае не страшны.

Возможно возведения без использования какой-либо сложной техники для строительства.

Отсутствие необходимости проведения выравнивания грунта, чистки территории, на которой будет возводиться конструкция.

Минусы такого основания

Несмотря на ряд плюсов рассматриваемого вида фундамента, существуют также и некоторые его недостатки:

Требуется обязательное проведение расчетов нагрузки, которая будет воздействовать на несущие части сооружения. В данном случае без помощи специалиста в этой отрасли, просто не обойтись.

Необходимо также разработать подробную документацию, в которой будут указаны такие показатели как: длина и количество свай, их диаметр и точное место их установления.

К минусу можно отнести, невозможность использования такого фундамента для слишком громоздкого и тяжелого здания.

Необходимость утеплять возводимую конструкцию, потому как имеется зазор между поверхностью и непосредственно полом.

Наличие трудностей при необходимости ремонтных работ, которые уже существуют. В данном случае придется возводить дополнительные стенки, выполняющие роль подспорья, или же сваи, а такой процесс является дорогостоящим и достаточно сложным.

Частые ошибки при возведении свайно-ростверкового фундамента

Для того чтобы избежать неприятностей и непредвиденных трудностей при возведении такой конструкции, необходимо проанализировать ошибки, которые совершаются достаточно часто:

Если связь между ростверком и сваями недостаточно надежная, может произойти просадка, в результате промерзания почвы и смещения столбов. В данном случае расчетная нагрузка от сооружения будет воздействовать неравномерно, что и приведет к плачевным последствиям.

В случае если под ростверком будет отсутствовать воздушная прослойка, вероятность обрыва сваи достаточно велика, потому как промерзлая земля, расширяясь, создаст избыточное давление, которое будет воздействовать непосредственно на нижнюю часть сваи. В данном случае рекомендуется «утеплить» плиту пенополистиролом (снизу).

Не стоит допускать ошибки в расчетах, потому как именно они могут стать причиной просадки, трещин и других проблем, которые уменьшают срок беспроблемной эксплуатации фундамента. Нагрузки необходимо рассчитывать четко и точно, лучше доверить это ответственное дело настоящим и опытным профессионалам.

Не допускается неправильное, неточное установление свай, тем более, на малой глубине, потому как это может привести к оперативной усадке самого основания. В данном случае, необходимо запомнить важное правило – установление свай всегда необходимо производить ниже, чем непосредственная глубина промерзания грунта.

Сегодня частные застройщики нередко используют для строительства своих объектов свайно-ростверковый фундамент, преимущество и недостатки которого дают представление потребителю о его свойствах и назначении. Главной особенностью такого основания является применение его для строительства небольших сооружений.

Фундамент ростверка — виды, проектирование, монтаж

: Монами Мустак

class=»eliadunit»>

Фундамент, состоящий из одного, двух или более ярусов балок (обычно стальных), уложенных на слой бетона для распределения нагрузки на обширной площади, ростверковый фундамент . Используется в основании колонн. Эти ярусы залиты бетоном и расположены под прямым углом друг к другу. Этот тип фундамента обычно используется для колонн и лесов тяжелой конструкции.

Несмотря на то, что фундамент и ростверк выглядят одинаково, они разные. Там, где фундамент передает нагрузку от конструкции на землю, ростверк распределяет большие нагрузки на большие площади.

Типы ростверкового фундамента

По материалам, применяемым при строительстве, Ростверковый фундамент бывает двух видов:

Фундамент стального ростверка
Фундамент для деревянного ростверка

Фундамент стального ростверка

состоит из стальных соединений или балок, расположенных в один или два яруса. Его название определяет его функцию и структуру, поскольку он состоит из стальных балок, конструктивно известных как прокатные стальные балки. С внешней стороны внешних балок, а также над верхними полками верхнего яруса сохраняется минимальное покрытие толщиной 10 см. Глубина бетона должна быть не менее 15 см. После того, как мы выровняли основание и залили бетон, необходимо проверить, правильно ли выполнено уплотнение и образовался ли непроницаемый слой толщиной не менее 15 см. Он защищает стальные балки от грунтовых вод, которые могут привести к коррозии. Затем укладываем первый слой балок поверх бетонного основания на расстоянии от 100мм до 300мм, с помощью трубных разделителей. Далее заливаем бетон между и вокруг балок первого яруса. После этого укладываем второй ярус бруса под прямым углом к первым ярусам с помощью разделителя. Затем снова заливаем бетон между стальными балками и вокруг них. При этом соединяем стальные стойки с верхним ярусом с помощью опорной плиты, боковых уголков и косынки. Эти соединительные элементы также заделываются в бетон, чтобы сделать соединение жестким.

Строительство фундамента Всемирного торгового центра.

Фундамент деревянного типа предусмотрен для тяжелонагруженной кладки стен деревянных колонн. Этот фундамент особенно удобен в заболоченных районах, где несущая способность грунта очень низкая и где нагрузка на грунт ограничена 50-60 кН/м ² . Вместо стальных балок используются деревянные доски и деревянные балки. Между деревянными стыками нет бетона. Однако нижний бетон, предусмотренный в стальном ростверке, заменен деревянным настилом из деревянных досок. Выемка основания выравнивается. Нижний слой деревянных досок размером 20-30см, шириной 5-7,5см укладывается вплотную друг к другу без зазора между ними. Поверх этого слоя под прямым углом укладывается деревянный брус того же сечения, что и деревянный столб. Затем снова укладывается еще один слой досок под прямым углом к направлению балок. Верхний слой досок может быть 7,5-10 см. Толстый, заходящий на всю ширину основания стены, по которому возводится каменная стена.

Проект фундамента ростверка

Для проектирования ростверкового фундамента требуется расчет нагрузок и моментов от надстройки. Исходя из этого, мы должны определить требуемую площадь основания для подходящего допустимого давления на грунт в данном состоянии. Разделив эту площадь, мы узнаем номера и размеры каждого слоя ростверка. Затем мы должны спроектировать слой так, чтобы он выступал за край слоя выше. Он определит размеры балки, необходимые для сопротивления изгибающим моментам и силам сдвига. Ростверк нельзя заключать в бетон и порядок, потому что тогда композиционное действие балки и бетона будет деморализовано. Метод конструкции и нагрузки должны быть совместимы с проектными требованиями

Устройство ростверкового фундамента

Ниже приведены этапы монтажа ростверкового фундамента:

Сначала для монолитного монолитного ростверка необходимо изготовить и установить каркас. Мы предпочитаем этот ростверк, потому что он более надежен.
Опалубка изготавливается из обрезной доски в виде прямоугольных желобов. Его высота составляет 1 фут, а ширина равна минимальной толщине стены дома. Между каждым ростверком должен быть установлен зазор около 6-8 дюймов.
Внутри опалубки необходимо установить каркас соединений арматуры с помощью вязальной проволоки. Наименьшее расстояние от рамы до края опалубки должно быть одинаковым.
Далее арматура соединяется той же вязальной проволокой, что и раньше.
Затем необходимо приготовить бетон с помощью бетономешалки. Заливается в опалубку в непрерывном цикле. Арматура должна располагаться на высоте примерно 25-30мм так, чтобы она полностью погружалась в бетон. Бетон следует заливать осторожно, чтобы избежать нежелательных полостей. 6. После шпаклевки поверхность необходимо выровнять и дать высохнуть. Когда он высохнет, опалубку можно снять. Фундамент уже готов.

class=»eliadunit»>

Фундамент для ростверка — типы, преимущества и недостатки

от Civil Lead

Содержание

Ростверковый фундамент

Ростверковый фундамент из двух или более двухъярусных балок, расположенных под прямым углом для равномерного распределения нагрузки по большой площади.

Фундамент из двух и более двухъярусных балок, наложенных друг на друга в слое бетона для распределения нагрузки на большую площадь, относится к Ростверковому фундаменту.

Подходит, когда нагрузка, передаваемая колонной или стеной, велика, а несущая способность грунта недостаточна.

Это также помогает исключить необходимость глубокой выемки фундамента. Он предусмотрен в основании колонны.

Балка ростверка одного яруса расположена перпендикулярно балкам ростверка второго яруса, и эти ярусы балок залиты бетоном.

Как правило, этот тип фундамента подходит для колонн, опор и лесов массивных конструкций.

Фундамент и ростверк внешне похожи, но функция у них разная. Фундамент передает нагрузку от конструкции на землю, а ростверк распределяет большую нагрузку по широкой площади грунта.

Типы ростверкового фундамента

В зависимости от материала существует два типа ростверкового фундамента.

Стальной ростверк
Деревянный ростверк

Фундамент стального ростверка

Фундамент состоит из одного или двух ярусов ССЖ (стальных прокатных соединений), залитых цементным бетоном. RSJ, используемые в этом фундаменте, также известны как балки ростверка.

В этом фундаменте глубина ограничена от 1 м до 1,5 м, а ширина значительно увеличена, чтобы давление на грунт находилось в допустимых пределах.

Обычно этот фундамент имеет ограничения, сооруженные за счет двухъярусных балок RSJ или ростверка. Направление балок ростверка одного яруса перпендикулярно балкам ростверка второго яруса.

Ростверковый фундамент может состоять только из одного яруса, когда стена не несет большой нагрузки.

Нагрузка, воспринимаемая стальной стойкой или стеной, сначала передается на верхний ярус балок, затем на второй ярус, лежащий ниже верхнего, и, наконец, на грунт под фундаментом.

Распорка диаметром 30 мм или трубный разделитель 25 мм используется для удержания балок ростверка каждого яруса в заданном положении.

Минимальный зазор между полками соседних балок должен быть не менее 8 см, чтобы облегчить укладку и уплотнение бетона.

Максимальный зазор между полками соседних балок должен быть ограничен 300 мм или 1,5-2-кратной шириной полки, в зависимости от того, что меньше.

Если расстояние между балками превышает максимальное заданное расстояние, вероятно, что бетон между балками не будет действовать монолитно с лучами, что может стать причиной разрушения фундамента.

Бетонное покрытие толщиной не менее толщиной 100 мм сохраняется по всей открытой поверхности балок и по концам для защиты балочных балок от коррозии. Бетонное покрытие под нижний ярус балок должно быть не менее 150 мм.

  См. также  -   Плотность цемента, песка и заполнителя, насыпная плотность заполнителя

Деревянный ростверк Фундамент Фундамент состоит из бревенчатых досок, бревенчатых балок и фундамента из бревна, бревна и бруса. выдерживать большие нагрузки на слабых грунтах. Этот фундамент подходит для грунта, который всегда остается заболоченный .

В этом фундаменте не используется бетонный блок, а вместо него используется деревянная платформа, состоящая из деревянных досок толщиной от 50 мм до 75 мм, установленных вплотную друг к другу.

Над этой платформой расположен нижний ярус брусьев размером около 80 мм × 120 мм, покрывающий всю длину и ширину прямоугольной платформы.

Наконец, массивное бревно используется в центре бруса нижнего яруса, а деревянные колонны размещаются по центру над ним, как показано на рисунке.

Нагрузка от деревянной колонны передается на нижний ярус бруса через массивные бревна, расположенные непосредственно под колонной.

Наконец, нижний ярусный брус передает всю нагрузку на грунт основания через деревянную платформу.

Иногда фундаменты из деревянного ростверка могут применяться и под капитальными стенами. Но в таком случае древесину необходимо оберегать от возможного вредного воздействия.

  См. также  -   Разница между уровнем цоколя, уровнем подоконника и уровнем перемычки

Особенности ростверкового фундамента

Ростверковый фундамент помогает соединить весь фундамент в единую конструкцию и равномерно распределить нагрузку дома.

В основном он выполнен в виде монолитной железобетонной конструкции, прочность которой придает металлический каркас.

Расчет фундамента ростверка

Для целей проектирования необходимо рассчитать нагрузки и моменты надстройки.
Теперь рассчитайте требуемую площадь основания с подходящим допустимым давлением на грунт для нагрузки конструкции.
По этому значению мы можем определить количество и размеры балок для каждого слоя ростверка.
Поможет определить размеры балок, необходимые для сопротивления поперечным силам и изгибающим моментам.
Методы загрузки и сборки должны соответствовать требованиям проекта.

Практический пример проектирования фундамента ростверка под зрительный зал

Технология устройства фундамента ростверка

Фундамент ростверка из стальных или деревянных соединений, установленных ступенчато. Он распределяет нагрузку по широкой площади земли.

Сначала выкапывается траншея глубиной от 90 до 150 см и выравнивается. Укладывается и уплотняется слой бетона пропорцией 1:2:4 или 1:1,5:3 толщиной от 23 до 30 см.
По этому бетонному основанию укладываются стальные двутавровые балки с подходящими интервалами от 45 до 90 см. Длина этой двутавровой балки равна ширине фундамента.
Затем заливают бетоном пространство между двутавровыми балками. Над ними перпендикулярно основному слою устанавливается следующий слой двутавров.
Снова заливают бетоном внутреннее пространство, чтобы заполнить его.
Теперь закрепите стальные стойки, соединив их с опорной плитой. Косынка и боковые уголки используются для надежного соединения. Чтобы сделать их монолитными, эти соединения также закрепляются в бетоне.

Фундамент-ростверк обычно используется для тяжелых зданий, таких как ратуши, башни и заводы.

  Также прочтите  -   Что такое плинтусная балка? Защита цоколя, разница между цокольной балкой и анкерной балкой

Преимущества ростверка

Процесс монтажа простой и быстрый.
