Какие бывают дюбеля: Виды дюбелей, их назначение и правильный выбор

Размер и вес дюбелей


Для изготовления дюбелей используют совершенно разный материал. Встречаются как металлические крепления («крокодил» для газобетона, пружинный или монтажный дюбель-гвоздь), так из полипропилена (универсальный или «морковка», распорные, OLA), нейлона (DRIVA).


Маркировка дюбелей состоит из двух величин: диаметра изделия (или ширины) и его длины.


Распорные и универсальные дюбели представлены широкой линейкой размеров: на один размер диаметра приходится по три и более длины. Ходовыми считаются 6х30, 10х50 и 6х37 соответственно.

Дюбель четырёхраспорный

Распорный дюбель применяется для работы в полнотелый силикатный и керамический кирпич, гипсовая плита, бетон, натуральный и искусственный камень

Маркировка/Обозначение крепежа: дюбель тип Т / дюбель тип К / дюбель Т / дюбель распорный тип 3 / дюбель тип 3 / дюбель трехлепестковый / дюбель K / дюбель четырехраспорный / дюбель с шипами / дюбель Tchappai / дюбель тип N / 4-распорный / 4 распорный / Чапай / Чаппай

Показать все. ..

Открыть калькулятор веса

Дюбель универсальный полипропилен


Применение дюбеля универсального: полнотелый/пустотелый керамический и силиконовый кирпич, пено(газо)бетон, гипсовая плита, бетон, гипсокартон, натуральный и искусственный камень

Маркировка/Обозначение крепежа: дюбель U / дюбель многофункциональный / дюбель с бортиком потай / морковка

Открыть калькулятор веса

Дюбель-гвоздь полипропилен


Применение дюбель-гвоздя полипропилен: полнотелый силикатный и керамический кирпич, гипсовая плита, бетон, натуральный и искусственный камень

Маркировка/Обозначение крепежа: дюбель гвоздь

Открыть калькулятор веса

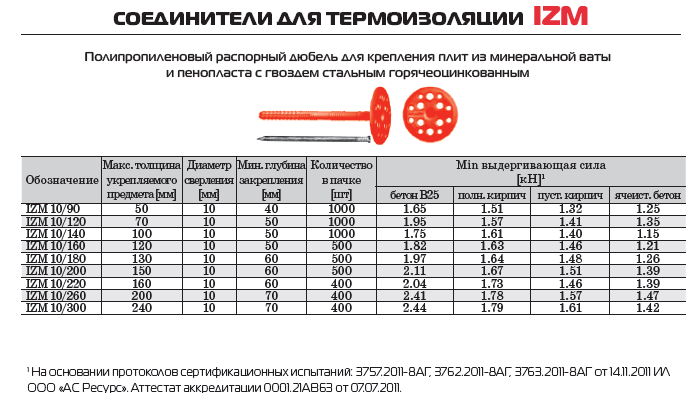

Дюбель для крепления теплоизоляции


Применение:

  • дюбель с пластиковым гвоздём — для легких теплоизоляционных материалов до 150 мм

  • дюбель с металлическим гвоздём — для всех типов теплоизоляционных материалов толщиной до 240 мм

  • дюбель с металл. гвоздём и термоголовкой — исключает коррозию соединения и образования мостиков холода

  • держатель РОНДОЛЬ — для крепления изоляции из минеральной ваты и пенопласта к основанию из дерева и к бетону

Маркировка/Обозначение крепежа: зонтик / тарельчатый / гриб

Открыть калькулятор веса

Дюбель для газобетона металлический


Дюбель для пенобетона металлический предназначен для работ в газо-, пенобетоне.

Маркировка/Обозначение крепежа: дюбель для газобетона / MUD / крокодил

Открыть калькулятор веса

Дюбель винтовой для газобетона нейлон


Применение: дюбель предназначен для крепления в газо-, пенобетоне, гипсовых плитах

Маркировка/Обозначение крепежа: дюбель для газобетона / MUD / крокодил

Складной пружинный дюбель потолочный


Складной пружинный дюбель с крюком предназначен для крепления в пустотелые материалы с размером полости достаточной для раскрытия дюбеля при монтаже (min глубина полости 35 мм) к гипсокартону (ГСК), ДСП или другим тонколистовым материалам.


Пружинный анкер-дюбель продается оптом и в розницу в коробах по 30-100 штук и в подвесах по одному изделию. Размерный ряд ограничен пятью вариантами: М3, М4, М5, М6 и М8.

Маркировка/Обозначение крепежа: анкер потолочный / потолочный дюбель / М-С пружинный анкер типа «Зонтик» с полуовальным крюком / солдатик

Открыть калькулятор веса

Полиэтиленовый дюбель с крюком


Полиэтиленовый распорный дюбель со стальным оцинкованным крюком для плотных материалов.


Применение дюбелей с прямым крюком и полукольцом: полнотелый силикатный и керамический кирпич, гипсовая плита, бетон, натуральный и искусственный камень


Упаковка: подвес

Открыть калькулятор веса

ТОП товаров из нашего каталога

Дюбели

Дюбель OLA бабочка

от 19.5 р.

за уп.

Подробнее

Дюбели

Дюбель-гвоздь полипропилен

от 17. 2 р.

за уп.

Подробнее

Дюбели

Дюбель для газобетона металлический

от 23.4 р.

за уп.

Подробнее

Дюбели

Дюбель для крепления теплоизоляции

от 178.6 р.

за уп.

Подробнее

Дюбели

Дюбель универсальный полипропилен

от 11.1 р.

за уп.

Подробнее

Дюбели

Дюбель четырёхраспорный

от 15.4 р.

за уп.

Подробнее

Дюбели

Дюбель винтовой для газобетона нейлон

от 20.3 р.

за уп.

Подробнее

Дюбели

Дюбель-гвоздь нейлон

от 40.3 р.

за уп.

Подробнее


Производство дюбелей не регламентируется стандартами ГОСТ или DIN. Однако существуют требования к применению типов дюбелей из-за ожидаемых нагрузок (несущая способность), температурных режимов, условий влажности.


Дюбель из полипропилена применяется в температурном диапазоне от -50С до +300С, из нейлона — от -500С до +500С


Особенности применения тех или иных изделий можно найти на сайте в разделе «Строительный крепеж / Дюбели».

Виды дюбелей для бетона их разновидности и особенности

Дата публикации: 30.03.2021

Существующие особенности и виды дюбелей для бетона

С помощью дюбельного крепежа есть возможность крепить к бетонному основанию различные конструкции. Такое крепление характеризуется продолжительным сроком службы и надёжностью. Кроме этого, крепёжные элементы поддаются демонтажу, что является большим преимуществом.

Характеристика крепежа

Дюбельный крепеж внешне состоит из втулки. Изготавливается она из пластмассы или металла. С внешней стороны она имеет насечки, которые равномерно распределены по поверхности. С их помощью ведётся удержание втулки в бетоне. Вставляется она в заранее просверленное отверстие. В верхней части втулки присутствует манжета. Она не даёт возможность цилиндру заходить в отверстие глубже положенной нормы. Во вбитую гильзу вкручивается саморез. Также может вбиваться гвоздь.

Применяемый материал

Пластмассовые дюбели бывают нескольких видов:
1. Полиэтиленовые. Они не деформируются и хорошо противостоят воздействию кислот. Материал не проводит электрический ток, но со временем ухудшает свои характеристики. При этом крепеж не теряет свойств при температуре (- 40)◦.
2. Полипропиленовые. Характеризуются твердостью и износоустойчивостью. Сохраняют качества при температуре (+140)◦. На морозе теряют свои характеристики.
3. Полиамидные. Способны выдерживать механические нагрузки, обладают высокой прочностью и стойкость к вибрационным воздействиям. Теряют свои свойства в условиях повышенной влажности и низких температур.

У существующих металлических дюбелей более высокая прочность и жёсткость. К недостатку относится их небольшая упругость и вязкость.

Ещё существует такой крепёж как дюбель-гвоздь. Материалом для них служит пластик и оцинкованная или нержавеющая сталь. Иногда применяются сплавы титана, бронзы, латуни. Такие изделия хорошо противостоят коррозии, отличаются прочностью и долговечностью.

Разновидности дюбелей для бетона

Существуют множество разновидностей дюбелей по бетону. Они бывают следующих типов:
1. Распорные дюбели. С их помощью крепятся крупные изделия. В крепеже присутствуют распорки, напоминающие шипы.
2. Дюбели бабочка. Используются в тех случаях, когда поверхность бетона тонкая. После захода шурупа во втулку задняя сторона гильзы сворачивается. Это способствует надёжной фиксации крепежа.
3. Универсальные дюбели. Могут применяться для пористого бетона. Здесь также происходит сворачивание втулки в надёжный узел.
4. Фасадные дюбели. Производится фиксация теплоизоляционных изделий. При этом конструкция дюбеля изготавливается из стойкого к нагрузкам материала.
5. Химические. Особенностью конструкции является наличие капсулы, в которую залито химический состав. Вкручиваемый шуруп разбивает капсулу, нарушая её герметичность. Вытекающий состав затвердевает через некоторое время, образуя прочное соединение.
6. KBT для газобетона. Используются для вкручивания в газобетонные поверхности. Конструкция дюбеля отличается присутствием широкой резьбы. Это даёт возможность вести крепёж в пористом материале.
7. GB для газобетона. Вкручиваются в блоки, изготовленные из полистиролбетона. С помощью такого крепежа есть возможность вести фиксацию больших навесных шкафов.

Вывод

Перед выбором нужного крепежа следует хорошо представлять, с какой целью он будет применяться. С учётом прочности бетонной стены подбирается определённая разновидность дюбелей.

Что такое деревянный дюбель? Простое объяснение (использование и типы)

Деревянные дюбели, маленькие цилиндрические кусочки дерева, о которых мало кто знает. Тем не менее, они очень полезны, позволяют надежно и незаметно собирать деревянные элементы. Мы объясняем вам , что такое деревянный дюбель !

Что такое деревянный дюбель?

Дюбель деревянный (шпилька, шпунт) — крепежный элемент, применяемый при изготовлении мебели. Имеет цилиндрическую форму с продольными канавками, обеспечивающими эффективное сжатие элементов мебели. Доступные в различных диаметрах и длинах, они могут быть использованы для сборки стандартного стола, шкафа или кровати.

Сегодня на рынке представлено множество типов дюбелей, которые можно использовать в различных проектах и ​​адаптировать к различным потребностям. Деревянные дюбели изготовлены из высококачественной древесины бука, обработанной против растрескивания и высыхания.

Преимущества:

  • простота использования;
  • точная геометрия и размеры изделия;
  • Достаточно высокая надежность соединения.

Деревянные дюбели являются ключевым компонентом в производстве мебели для соединения различных элементов. Термин «дюбель», который сегодня используется более широко, например. также для распорных дюбелей или пластиковых дюбелей на самом деле происходит от деревянных дюбелей, хотя деревянные дюбели также отличаются от дюбелей с точки зрения функции. Деревянные дюбели сами создают соединение между строительными элементами, в то время как другие виды дюбелей используются для соединения определенного элемента с помощью шурупа.

Также отмечается, что поверхность дюбеля может быть гладкой или рифленой, а края часто скошены или скошены для облегчения фиксации и склеивания.

Таким образом, роль деревянного дюбеля заключается также в соединении двух кусков дерева. Операция тогда называется сборкой дюбелями или дюбелями. Вам может быть интересно, почему бы не использовать шурупы и вместо этого выбрать дюбеля.

Деревянный дюбель является одним из основных компонентов для соединения различных элементов мебели. Деревянный дюбель — это практичное соединение между двумя деревянными элементами.

Штифт полностью закрыт и обычно не виден снаружи. С точки зрения функции деревянный дюбель принципиально отличается от дюбеля для шурупов:

В то время как первый уже представляет собой соединение между двумя кусками дерева, винтовой дюбель является лишь средством для последующего захвата шурупа, представляющего фактическую связь.

Если вы хотите резать меламин без сколов, вам нужна эта замечательная статья!

Для чего используется деревянный дюбель?

Деревянные дюбели используются для подвешивания несущей мебели. Его функция состоит в том, чтобы закрепить винт, который ввинчивается внутрь, придавая ему опору на поверхности. Это достигается благодаря расширению его шероховатой поверхности, выполняющей роль захвата.

Деревянные дюбели в основном используются для соединения под углом отдельных элементов, например для сборки кузова, а также для стыковых соединений, а также уголков рамы и тавровых соединений. Примером могут служить угловые соединения ящиков или соединение горизонтальных с вертикальными досками на полке.

Деревянные дюбели используются для соединения компонентов из цельной древесины, а также композитных материалов (например, панелей из клееной древесины или мультиплексных панелей).

Круглые дюбели с клеем все чаще используются для соединения ДСП и ДВП. Из-за больших поверхностей и более высокой прочности для этой цели чаще используют пластинчатые дюбели.

Дюбели используются в качестве игрушечных осей, структурных вспомогательных средств для изготовления шкафов и вспомогательных средств для мини-свадебных тортов. Это не кажется точным, но эксперты говорят, что, поскольку дюбели толще, чем шурупы или гвозди, они не так подвержены растрескиванию.

Помимо этих общих функций, деревянные дюбеля используются для:

  • создания прочных соединений древесины
  • сборки деревянных деталей
  • усиления существующей сборки
  • для позиционирования и соединения друг с другом деталей из ДСП, МДФ , фанера, твердая древесина

В каких размерах и формах доступны деревянные дюбеля?

Деревянные дюбели доступны в различных размерах. Наиболее распространенные модели, которые можно найти в магазинах для рукоделия, имеют диаметры 6, 8, 10 и 12 мм при длине от 30 до 40 мм. Существуют также цапфы метровой длины, предназначенные для специальных сборок, в частности крупных деталей.

Деревянный дюбель представляет собой кусок дерева цилиндрической формы, который может заменить винты для соединения двух деревянных элементов, например мебели. На рынке есть разные диаметры и длины, а также разные породы дерева. Ясень и бук широко используются для изготовления деревянных нагелей из-за их прочности и долговечности.

Если вы сломали деревянный дюбель, не волнуйтесь, потому что у меня есть для вас лучшая пошаговая инструкция, как вытащить сломанный деревянный дюбель!

Тип деревянных дюбелей

Существуют различные типы дюбелей, назначение и свойства которых мы хотели бы представить здесь:

Рифленые круглые дюбели

Ребристые круглые дюбели являются наиболее известными дюбелями и часто входят в комплект сделана мебель и предложена в хозяйственных магазинах. Ребристые круглые дюбели являются правильным выбором для большинства соединений, которые не выполняются на видимых краях.

Ребристый круглый дюбель используется для соединения двух элементов в предварительно просверленных, точно совпадающих отверстиях в двух соединяемых элементах.

Создает соединение между двумя компонентами за счет трения между штифтом и компонентом. При необходимости прочность соединения можно увеличить дополнительной проклейкой.

Преимущество оребрения (прямого или вращающегося) состоит в том, что клей может более равномерно распределяться по всей поверхности дюбеля, не соскабливая его при вставке в просверленное отверстие, а растекаясь по гофру.

Слегка скошенные концы  круглых дюбелей (также называемых скошенными концами), которые уже присутствуют в сборных дюбелях (т.е. уже обрезаны до нужной длины), позволяют лучше вставлять их в просверленное отверстие.

Ребристые круглые дюбели в основном предлагаются как в виде готовых дюбелей уже нарезанных отрезков, так и в виде стержней для дюбелей для отрезания нужной длины. В случае стержней-дюбелей концы, конечно, должны быть скошены позже, если это необходимо.

Ребристые круглые дюбели либо обрезаются по размеру (как показано на рисунке), либо предлагаются в виде стержней, которые вы можете отрезать по длине самостоятельно.

Если вы покупаете готовый предмет мебели, дюбели уже готовы и обрезаны до нужной длины. Обычные размеры — это в основном дюбель Ø 8 мм, но также популярны деревянные дюбеля Ø 6 мм и Ø 10 мм.

Гладкие круглые дюбели

В дополнение к рифленым деревянным дюбелям также очень распространены гладкие деревянные дюбели. Гладкие деревянные дюбели в основном используются, когда дюбельное соединение будет видно на видимой кромке готового предмета мебели.

Гладкие дюбеля выглядят здесь немного красивее, так как рифление рифленых дюбелей не дает абсолютно гладкой поверхности. Недостатком гладких круглых дюбелей по сравнению с ребристыми круглыми дюбелями является их меньшая способность впитывать клей.

Гладкие деревянные дюбели различной длины и диаметра можно приобрести в продаже. Кроме того, доступны более длинные дюбели для индивидуальной резки по длине.

Дюбели ламинированные или бисквитные

Плоские дюбели представляют собой линзообразные деревянные пластины, в основном изготовленные из древесины бука или древесных волокон, и выполняют ту же функцию, что и круглые дюбели. Плоские дюбеля еще называют пластинчатыми, потому что они имеют вдавленные в поверхность небольшие ламели, которые обеспечивают лучшее впитывание столярного клея. Этот тип дюбелей можно использовать как для стыковых, так и для угловых соединений. 9№ 0005

Большим преимуществом является гораздо большая площадь по сравнению с круглыми дюбелями, что обеспечивает более прочное соединение, которое обычно может выдерживать несколько более высокие нагрузки. №

Однако это, в свою очередь, также имеет решающий недостаток для мастера: узкие пазы для пластинчатых дюбелей нельзя профрезеровывать без соответствующего фрезерного станка.

Недостаток – для использования плоских дюбелей нужен фрезерный станок, с помощью которого можно врезать заготовки, в которые затем утапливают дюбель.

Из чего сделан деревянный дюбель?

Изготовленные из твердой древесины (обычно из бука) из-за плотного волокна этой древесины, стандартные дюбели имеют рифление для обеспечения лучшей подгонки деталей и повышения эффективности склеивания.

Чаще всего используются диаметры 6, 8 и 10 мм, иногда 12 мм. Большие диаметры скорее зарезервированы для рамы, а затем вырезаются прямо на месте по мере их изготовления.

Шканты, как правило, изготавливаются из твердой древесины:

  • Береза: легкая, прочная и долговечная. Хорошая устойчивость к ударным и изгибающим нагрузкам.
  • Клен: довольно твердые и труднообрабатываемые, но в то же время характеризуются хорошей механической устойчивостью.
  • Дуб: также сложен в производстве (отсюда и высокая цена), но отличается длительным сроком службы.

Хотите знать, какая древесина самая лучшая, какая древесина имеет лучшие свойства и где ее лучше всего использовать? Проверьте это сравнение между кленом и грецким орехом!

Сборка деревянными дюбелями имеет ряд преимуществ, в том числе эстетический аспект. Дюбели позволяют создать невидимую связь для идеального эстетического результата. В отличие от винтов, которые остаются видимыми с их головок, и пластиковых крышек, которые не очень эстетичны.

Можно подумать, что эстетический аспект не имеет большого значения, но когда мы видим неприглядный рисунок на нашей мебели, мы понимаем полезность деревянных дюбелей. Сборка с помощью дюбелей также обеспечивает прочную и надежную фиксацию.

Это достигается за счет стойкости конструкционных материалов (ясень или бук) и того факта, что дюбель подходит к двум соединяемым частям.

Еще одним большим преимуществом этого метода является то, что он не требует специальных методов или специальных инструментов. Все, что вам нужно, это сверло, клей ПВА и струбцина или другое зажимное приспособление для крепления дюбелей.

Когда используются деревянные дюбеля?

На самом деле деревянные дюбели — это не держатели для шурупов, а маленькие штифты для стыковых соединений. Многим, наверное, знакомы маленькие деревянные булавки из наборов Ikea.

Например, когда они соединяют ящики с помощью винтовых соединений. Деревянные дюбели подходят в качестве невидимого и стабильного соединения между двумя панелями или для Т-образного соединения.

Дюбели скрепляют компоненты как из массива дерева, так и из композитных материалов, таких как МДФ или OSB. Если, например, две деревянные доски должны быть соединены под углом 90°, лучше всего использовать маленькие круглые дюбели. Но дюбели также используются для косых пропилов, т.е. соединений под углом 45° каждый.

Вот еще одно сравнение древесины дуба и красного дерева! Вы найдете все, что вам нужно знать об этом типе древесины!

Как изготавливается деревянный дюбель?

Традиционно для создания деревянного дюбеля используется вещь, называемая пластиной для дюбеля, в первую очередь для обеспечения нужного размера, а также для того, чтобы сбрить лишнюю древесину, чтобы упростить задачу.

Нужно взять кусок дерева, чтобы он был немного больше желаемого, затем продеть его через отверстие в пластине для колка, что также сгладит штифт.

Для массового производства дюбеля используются более сложные машины.

Изготовить деревянные дюбеля тоже достаточно просто, для этого вам понадобится всего лишь металлический брусок, который вы просверлите до диаметра нужного дюбеля.

Затем вставим прямоугольную деревяшку сечением чуть больше диаметра отверстия. Затем прибиваем его деревянной киянкой, чтобы придать ему круглую форму.

Несмотря на то, что эта техника достаточно длинная (вырезка заготовок и размер), она позволяет выбрать породу дерева и диаметр деревянного дюбеля.

Какие дюбели использовать?

Прежде чем приступить к сборке или ремонту мебели, важно определиться, какие дюбеля вам нужны. В основном это касается толщины дюбелей. Чем толще древесина, тем толще должен быть дюбель.

Чтобы правильно подобрать дюбели, а значит, и нужную длину и диаметр, необходимо учитывать толщину собираемых деталей. Вы рискуете ослабить древесину собираемых деталей, если используете слишком большой дюбель, тогда как слишком маленький дюбель не будет достаточно прочным, чтобы удерживать соединение.

Below is a brief overview of the required dowels per wood thickness:

Wood thickness (mm) Dowel thickness (mm)
0-18 mm 6 mm
18-22 mm 8 mm
22-30 mm 10 mm

In principle, the rule is, the thicker the wood , тем толще требуемый дюбель. Таким образом, вы можете быть уверены, что возводите прочную и надежную конструкцию.

Прежде всего, вы должны выяснить, какой деревянный дюбель подходит для вашего проекта. Длина крепежа должна быть не менее толщины заготовки.

Диаметр выбирайте в зависимости от толщины доски. Для более толстых досок диаметр деревянного дюбеля должен быть примерно в два раза меньше размера древесины. Для более тонких досок рекомендуется диаметр дюбеля около одной трети древесины.

Какой диаметр требуется для круглых дюбелей из дерева?

Правильный выбор деревянного дюбеля, как с точки зрения его диаметра, так и его длины, имеет решающее значение для обеспечения того, чтобы он хорошо держался в дальнейшем и мог выдерживать воздействующие на него нагрузки. Существуют эмпирические правила, которые легко запомнить:

Это должно соответствовать примерно половине толщины обрабатываемой древесины:

Диаметр: толщина древесины x 0,5 = диаметр дюбеля

Однако это значение следует уменьшить. примерно до трети для очень тонкого ДВП или ДСП (менее 12 мм).

Итак, если вы хотите вставить дюбель в деревянную доску толщиной 20 мм, он должен иметь диаметр 10 мм. При 16 мм достаточно дюбеля Ø 8 мм и т. д. Однако при 12 мм ДСП рекомендуется использовать дюбель Ø 4 мм.

Какая длина требуется для круглых деревянных дюбелей?

Для более толстой древесины рекомендуется, чтобы длина дюбеля была не меньше толщины древесины (т. е. не менее 20 мм для 20-мм куска дерева).

Длина: Толщина дерева = длина дюбеля (минимальный размер)

Для тонкой древесины (менее 12 мм) рекомендуется увеличить это значение как минимум вдвое.

Примечание:  Слишком маленький диаметр часто приводит к тому, что деревянный дюбель разрывает деревянные элементы, в которых он установлен.

Вам трудно читать рулетку? Это простой пошаговый учебник, как читать рулетку!

Заключение

Деревянные дюбели доступны по цене и практичны. Они быстро станут вашими союзниками, как только вы узнаете, что это такое и как их использовать.

В этой статье я покажу вам, что такое деревянный дюбель, виды деревянных дюбелей, как они изготавливаются. Я надеюсь, что это полное руководство будет полезным для вас!

Что такое штифтовое соединение?

Штифтовое соединение представляет собой деревянное соединение, которое частично или полностью удерживается на месте за счет добавления небольших круглых деревянных стержней, называемых дюбелями. Конструкция дюбеля может обеспечить дополнительную стабильность соединения двух деревянных деталей. Этот вид соединения популярен во многих видах деревообработки.

Шпунт – это тонкий деревянный цилиндр. Дюбельные стержни различной длины используются для всех видов деревянных перил, заборов и подобных конструкций, включая такие предметы, как вешалки для полотенец или держатели для газет. Плотники и столяры используют гораздо более короткие дюбеля в дюбельном соединении.

Мастера по дереву могут изготавливать дюбели самостоятельно с помощью пластины для дюбелей. Проталкивание деревянных стержней через отверстия такого размера создает пригодные для использования дюбели для проекта, требующего определенной окружности. Бук является популярным материалом для изготовления коротких дюбелей, используемых при строительстве дюбельных соединений.

Плотники обычно «прокалывают» доски, чтобы подготовить их к конструкции, в которой штифты являются эффективными позиционерами. Затем просверливают соответствующие отверстия для штифтов. Один из последних шагов включает в себя приклеивание дюбелей, чтобы они приклеились к двум соединенным частям.

Штифтовые соединения могут представлять собой простую линию отверстий для штифтов или двойную линию для более крупных соединений, требующих более сильной поддержки. Дюбельные соединения используются при изготовлении столов, стульев и другой мебели, а также шкафов и многого другого. Соединение на дюбелях является частью подлинно исторической техники деревообработки.

Энтузиасты деревообработки могут найти в Интернете или в печатном виде руководства по различным проектам соединения нагелей. Хотя многие шпунтовые соединения используются для плоских соединений под углом 90 градусов, существует также много других типов проектов, основанных на технике шпоночного соединения. Один из них представляет собой скошенную раму, в которой дюбельные штифты удерживают соединение под сорок пять градусов. Системы угловых соединений для сложных перил, стен, рам или других проектов также могут использовать набор точно расположенных под углом дюбельных штифтов, которые помогают удерживать конструкции вместе с течением времени.

Многие строители, как правило, думают о создании шпунтовых соединений как о методе деревообработки, но штифты также могут обеспечивать поддержку соединений в металлических машинах и другом оборудовании. Металлические дюбели изготавливаются под конкретную раму или конструкцию. Металлические штифты для дюбелей также являются способом удержания бетонных рам или конструкций на месте.
