Какие бывают дюбеля: Виды дюбелей, их назначение и правильный выбор

Содержание

Виды дюбель-гвоздей: особенности крепежей и правила выбора

Дюбель-гвозди – это разновидности крепежей, которые удобно использовать для создания прочных соединений. Относительно недорогие крепежи пользуются спросом в строительстве. В данном обзоре мы расскажем, какие виды строительных дюбель-гвоздей существуют, как правильно подобрать крепеж, какой их расход.

Для чего нужны дюбеля?

На рынке можно найти десятки разновидностей крепежей, которые отличаются между собой размерами, материалами, сферой применения. Наиболее популярными считаются такие дюбеля: универсальные дюбели, распорные дюбели, спиральные дюбели, рамные дюбели, изоляционные дюбели, сверхпрочные дюбели, гвоздевые дюбели и другие. Каждый из них предназначен для определенных целей, имеет свои преимущества и недостатки. Давайте разберем ключевые отличия и придем к выводу, в каких ситуациях применяются определенные виды крепежей.

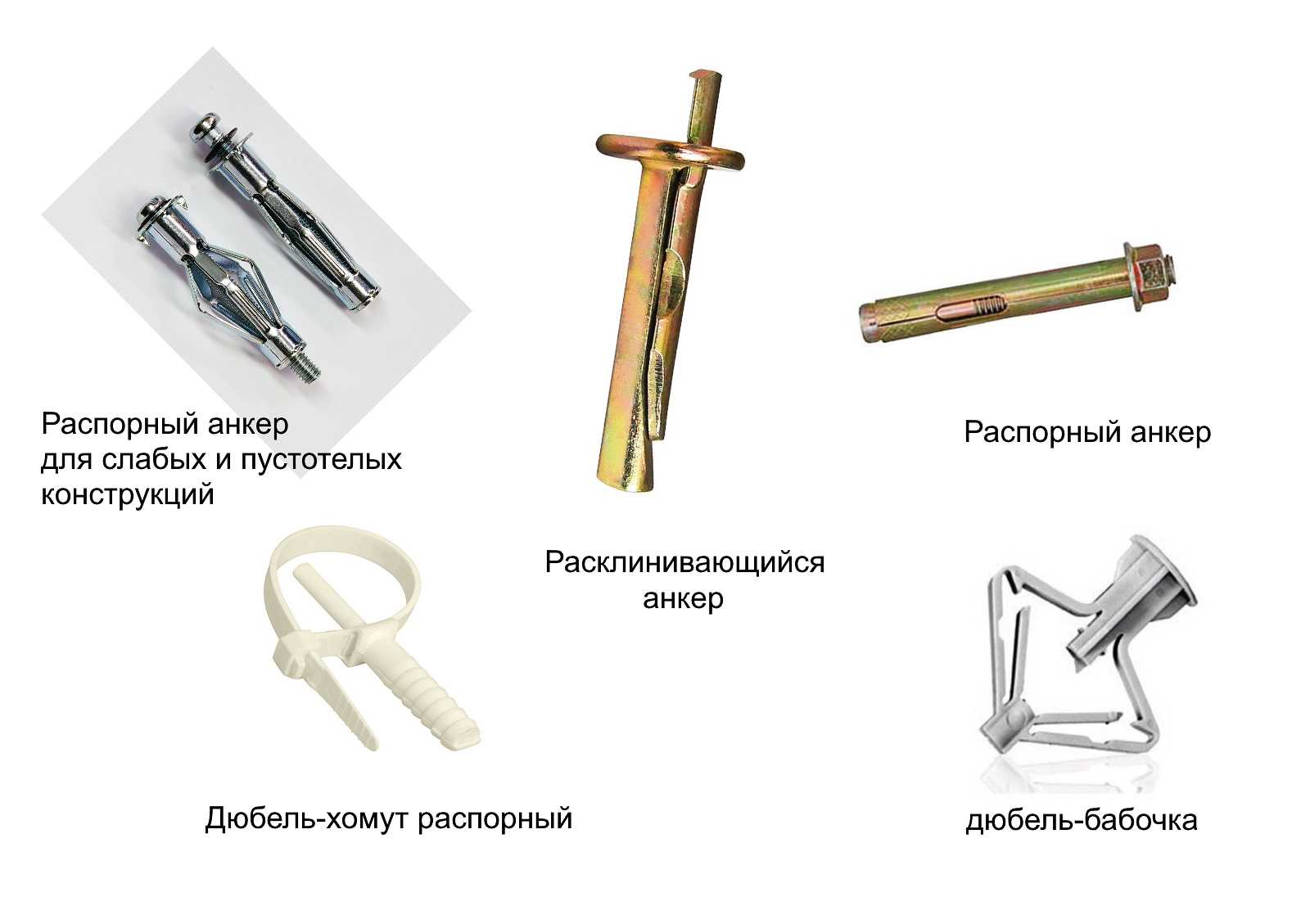

Традиционно все дюбели делят на три категории: стандартные, для полых стен и специальные. В каждой из них есть подгруппы метизов.

К стандартным дюбелям относят:

Расширительный анкер. Это наиболее популярный вид стандартного распорного дюбеля. Несмотря на то, что его относят к категории стандартных, используется расширительный анкер крайне редко. Его конструкция слишком легкая, поэтому крепежу сложно удерживаться в стене. Что касается нагрузок, он не способен выдерживать габаритные и тяжелые предметы. Название расширительного анкера связано с технологией, используемой для ввинчивания дюбелей: рельефная часть дюбелей вытягивается в форме зонта, обеспечивая надежную фиксацию. Благодаря этому принципу распорные анкеры подходят для прочного крепления в бетоне и массивном камне.

Дюбель-гвозди общего назначения. Это универсальные дюбель-гвозди, которые пришли на замену менее удобным в использовании расширительным крепежам. Универсальные дюбели — это одни из наиболее популярных видов на рынке. Благодаря разнообразию форм они подходят для всех тех установок без больших нагрузок. Ими легко зафиксировать бытовые предметы, например, крючки, легкие полки, декоративные изделия. Они встречаются практически во всех видах оснований, включая бетон, кирпич – полнотелый или пустотелый, дерево, ДСП, легкие отделки. Не используют универсальные дюбель-гвозди для пенобетона и изоляционных материалов. Это лучший вариант для решения мелких бытовых задач.

Дюбели для полых оснований:

Дюбели для металлической полости. Это альтернатива универсальным дюбелям. Их главная ценность в том, что они могут выдерживать большие нагрузки. Если вам нужно установить телевизор, шкаф и любые другие предметы, воспользуйтесь дюбелем для металлической полости. Эти дюбели подходят для всех гипсокартонных поверхностей или ДСП на стенах и потолках.

Шарнирный пружинный дюбель-гвоздь. В его конструкции предусмотрен крючок для фиксации тяжелых предметов или для сборки сложных конструкций. Несмотря на специфическое применение крепежа, он достаточно востребован.

Специальные дюбели:

Изоляционные дюбели. Чаще всего применяются для крепления на фасадах.

Дюбели из пенобетона. Специального назначения для работы с пенобетоном. Другие крепежи для этого материала вы не сможете подобрать, гарантируя надежное соединение.

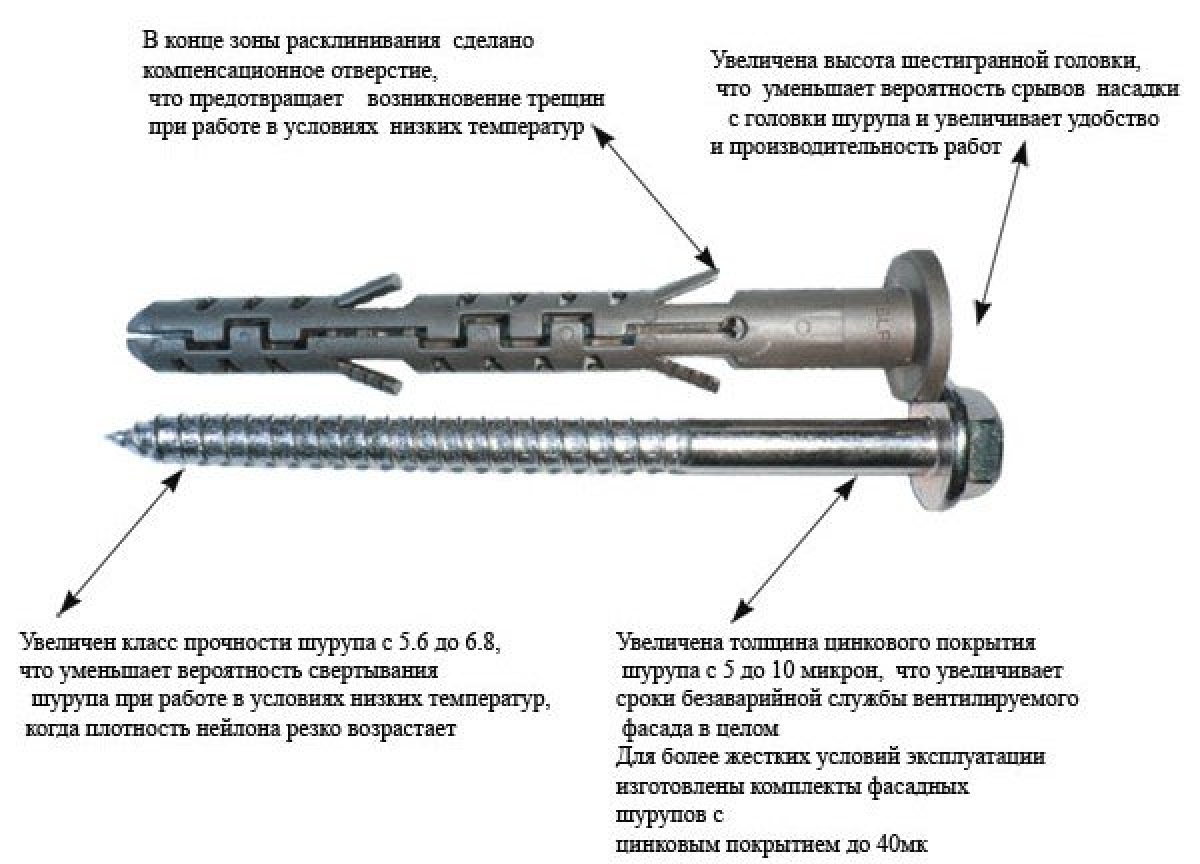

Рамные дюбеля. Благодаря длинному стержню рамные дюбели обеспечивают надежную фиксацию тяжелых конструкций даже на толстых стенах. Они являются идеальным выбором для сквозного монтажа.

Спиральные дюбели. Представляют собой комбинацию двух типов анкеров — для полых стен и анкеров для изоляционного материала. Название происходит от характерной спиральной резьбы, которая обеспечивает надежную фиксацию в гипсокартоне и изоляционном материале.

Дюбель-гвозди. Эти дюбели подходят для особенно быстрого монтажа деталей или строительных рам на стене, потолке или полу. Преимущественно используются при сборке легких стен.

Дюбеля повышенной прочности. Предназначены для решения сложных задач, например, сборки лестниц, перил.

Как установить дюбель-гвоздь в кирпичное или бетонное основание?

Дюбель-гвоздь используется для монтажа в кирпичных и бетонных поверхностях. Для этого нужно заранее подготовить отверстие подходящего диаметра. Для установки дюбеля воспользуйтесь следующей инструкцией:

с помощью дрели нужно просверлить отверстие. Инструмент обязательно удерживают перпендикулярно поверхности, избегая нарушения угла наклона. Работа выполняется первое время на небольших оборотах. Как только просверлили 15 мм, можно увеличить скорость;

дрель устанавливается в центре обозначенного отверстия;

образовавшееся отверстие зачищают от пыли и частиц материала;

дюбель вбивают несильными ударами молотка;

молоток можно заменить отверткой или шуруповертом.

Для бетонного основания придерживаемся следующей инструкции:

отверстие обозначаем с помощью кернера, который забиваем молотком;

просверливаем отверстие. По длине оно должно быть длиннее самого дюбеля;

убираем мусор;

дюбель забиваем с помощью молотка;

сам гвоздь забиваем не полностью, оставляя до 4 мм для подвеса.

Как монтировать дюбель-гвозди в гипсокартон и керамику: фото-инструкция

При работе с основанием из гипсокартона нужно исключить крепление тяжелых предметов. Габаритные изделия не стоит крепить, поскольку сам гипсокартон по своей текстуре рыхлый и не способен выдерживать больших нагрузок. Такие эксперименты обернутся разрешению основания.

Для монтажа в гипсокартон алгоритм практически не отличается от стандартной последовательности. Отверстие нужно проделывать без ударной силы. Лучше всего для этого подойдет дрель. Сам метиз в конце вкручиваем отверткой или шуруповертом.

Если вам нужно сделать крепежное соединение в кафеле, придерживайтесь советов при работе с бетоном или кирпичом. Обязательно учитывайте хрупкость кафеля. Материал склонен к расколам. Для обозначения места отверстия лучше использовать кернер или саморез по металлу. Делайте все аккуратно до момента создания маленького углубления 0,5 мм. Сверлят на небольших оборотах первые 15 мм, затем можно переходить на более высокие. Глубина отверстия – на 1 см больше самого дюбеля.

Как выглядит дюбель-гвоздь?

По своей конструкции это достаточно простой крепеж. Визуально дюбель-гвоздь напоминает цилиндрический стержень. При установке дюбеля происходит расширение отверстия. За счет этого удается достичь максимально плотного соединения.

В дюбель-гвоздях предусмотрено наличие манжеток. Эта часть крепежа играет роль опорной части, которая предотвращает западание дюбелей. В продаже есть дюбели с множеством вариантов манжеток.

Простыми словами, это крепеж состоит из гвоздя и дюбеля, в который он вкручивания. Сам метиз чаще стальной, дюбель – полиэтиленовый, полипропиленовый или из полиамида. Для защиты от коррозии метизы подвергаются оцинковке. Встречаются модели и без покрытия цинком, но их используют только для внутреннего назначения.

Дюбель-гвоздь: как работать с крепежом?

Мы уже разобрались, что дюбель-гвоздь состоит из двух частей, которые играют свою роль в создании крепкого соединения. Дюбель-гвоздь подходит для фиксации в бетоне, кирпиче, камне. Специальные дюбели изготавливают под гипсокартон или древесину.

При наличии в моделях манжетки исключено прокручивание крепежа и западание в отверстии. По конфигурации манжетки также бывают разные. Для использования в промышленной индустрии можно найти особенные конструкции дюбель-гвоздей, в которых есть резьба и шлиц. Они располагаются на головке изделия. Это удобно для вкручивания отверткой.

Есть два способа работы с дюбель-гвоздем:

Ручной. Для создания отверстия используют ручные инструменты. Это могут быть отвертка, молоток.

Автоматический. В этом случае применяют автоматические инструменты. Этот вариант занимает меньше времени, но требует наличие определенной техники.

Технические особенности дюбель-гвоздя

Технические особенности дюбельных крепежей определяются стандартами ГОСТ. Это общие требования к техническим параметрам крепежей. В ГОСТе указаны не только технические стандарты, но и допустимые отклонения. Все производители, которые намерены реализовать продукцию и выйти на рынок, должны соблюдать эти требования, иметь сертификаты качества после оценки крепежей.

В противном случае нельзя гарантировать надежность соединения и реализовывать масштабные проекты, требующие высокого качества крепежных соединений. В ГОСТ обозначены допустимые изменения, конфигурации, длины, веса, диаметра и других показателей. С учетом этих отклонений должны соблюдаться единые нормы для каждого изготовителя метизов. Рассмотрим базовые требования при производстве дюбель-гвоздей:

Крепежи изготавливают из стали. Этот материал способен выдерживать большие нагрузки. Твердость металла определяется по шкале Роквелла и должна быть не менее 54 HRC.

Стержень может быть не идеально ровным, поскольку допускается небольшая кривизна. Ее значение определяется в зависимости от диаметра метиза. Если диаметр меньше 50 мм, тогда допустимо отклонение до 0,1 мм. Для дюбель-гвоздя размером более 5 см, кривизна не превышает 0,15 мм.

Дюбель-гвоздь по своей конструкции имеет заостренный наконечник. Предполагается незначительная притупленность. Она может быть в пределах 0,8 мм, но не превышать это значение. Кончик дюбеля должен быть ровным, без дефектов, с плавным переходом в стержень. На поверхности не должно быть зазоров и других деформаций.

Сам гвоздь на рабочей поверхности может иметь следы зажимов. Это допустимо при обработке метизов.

В моделях с рифлеными гранями шаг между ним равен не более 0,8 мм. Устанавливаются максимально допустимые показатели глубины между гранями.

Если разбирать конструкцию дюбелей с шайбами, усилие по сдвигу – не менее 0,3 кН.

Если вы используете оцинкованное изделие, покрытие которого защищает метиз от коррозии, определяют минимальную толщину покрытия. Слой цинка должен быть не менее 6 мкм. В противном случае пользы от такого покрытия практически не будет. Для отделки крепежей используют катодный метод.

Существуют и другие критерии качества, которые применяются к конкретным моделям дюбель-гвоздей.

Способы монтажа дюбель-гвоздей: фото

Еще одна популярная классификация крепежей – по способу монтажа. Выделяют следующие варианты:

путем забивания молотком. Этот способ подходит для крепежей с гладкой резьбой. Если у метиза нет граней под отвертку, тогда придется аккуратно вбивать его в поверхность. Дюбель-гвоздь с резьбой удобнее, поскольку снижаются риски повреждения поверхности, и при необходимости его можно будет легко демонтировать. Без резьбы достать крепеж проблематично, а иногда невозможно;

монтажным пистолетом. Если конфигурацией метиза предусмотрено наличие манжетки, его можно монтировать строительно-монтажным пистолетом. Это способ достаточно распространен, поскольку предусматривает, что крепеж сможет выдерживать большие нагрузки.

Существуют десятки дюбель-гвоздей под определенные типы поверхностей. Рассмотрим их особенности:

Для пористого бетона. Такие крепежи изготавливают с рифлеными ребрами, которые легко и плотно прилегают к дюбелю при забивании. Для монтажа обязательно сделать пилотное отверстие.

Для поверхностей с пустотами. Такие крепежи делают удлиненными, чтобы они могли плотно фиксироваться в основании. Прочное сцепление обеспечивается за счет наличия специальных перемычек.

Для обрешеток. Если обрешетка находится на небольшом расстоянии от стены, ее также можно зафиксировать. Допустимо наличие дистанции до 30 мм. Одна часть дюбеля фиксирует конструкцию рейки, вторая – стену. Монтируются дюбели шурупом.

Универсальное крепление. Такой метиз подстраивается под особенности поверхности. Например, при работе с твердым и однородным материалом корпус при вбивании расширяется. Для пустотелых конструкций дюбель-гвоздь ведет себя по-другому – он максимально примыкает к основанию.

Для тонких стен. Больше всего подходят металлические крепежи. При фиксации метизы прочно прилегают к основаниям с небольшой толщиной, предотвращая деформацию.

Для подвесных потолков. В этом случае применяются специальные крепежи. В продаже вы можете найти их под названием «бабочка». Этот крепеж предназначен для материалов с пустотами. В дюбель-гвоздях есть пружинный механизм, который раскрывается при вбивании метиза. Конструктивно этот крепеж имеет крючки и резьбу для быстрого и надежного соединения.

Для массивных и габаритных подвесных изделий. В силу тяжелого веса такие дюбель-гвозди применяются для монтировки в бетонную или кирпичную поверхность. Например, вам нужно закрепить ворота или двери. Допустимы многотонные нагрузки с крепежами такого вида.

Для газо- или пенобетона. Производители выпускают металлические и пластиковые крепежи. Наконечник в таких моделях имеет форму сверла, на стержне располагается резьба. Главное преимущество таких изделий заключается в том, что под них не придется проделывать отверстие. С использованием специальных моделей вы тратите меньше времени на создание крепежного соединения.

Для теплоизоляции. Крепеж фиксируется без гвоздя и предварительного пилотного отверстия.

Для кирпича с пустотами. Монтируется с использованием клеевого состава. Это достаточно трудоемкий процесс, который должен быть оправдан.

Как выбрать дюбель-гвоздь: ценные советы

Эксперты выделяют несколько полезных советов, которые помогут вам выбрать подходящий дюбель-гвоздь для решения конкретных задач. Возьмите на вооружение следующие советы:

определите нагрузки, которые должен выдерживать крепеж. Это первый критерий, из которого нужно исходить при поиске подходящего метиза;

для крепления мебели, которая сама весит достаточно много, да еще должна выдерживать дополнительные нагрузки, понадобится метиз диаметром не менее 85 мм;

для изоляционных работ, крепления плинтусов, других горизонтальных фиксаций, дюбель должен быть длиной не менее 3 см, а его диаметр – не менее 6 мм;

при работе с подвесными потолками или другими изделиями, в которых нагрузка определяется с нижней части, должны применяться дюбели с распорными насечками. За счет рифленой поверхности на рабочей поверхности обеспечивается необходимая фиксация;

если вам нужно подыскать метиз под уже существующее отверстие, правильно определите его диаметр. Он должен быть равен отверстию. В противном случае вы не сможете обеспечить надежное крепление. Это может привести к расшатыванию дюбеля;

при работе с пенобетоном обязательно убедитесь в надежности крепежного соединения. Нагрузка должна равномерно распределяться.

Для правильного выбора дюбель-гвоздя важно определить, с каким типом поверхности вам предстоит работать. Универсальные типы дюбелей подходят для старых бетонных стен. Если срок эксплуатации слишком большой, есть вероятность образования уплотнений, неровностей. В таком случае подойдет универсальный метиз. Ключевое правило: размеры и длина дюбеля подбирается по нагрузкам на него. Если планируете крепить габаритные и массивные предметы, лучше выбрать длинные и прочные метизы достаточной толщины.

Что такое дюбель-гвозди и для чего они необходимы? | Обзоры товаров

Главная

Обзоры и советы

Обзоры товаров

Что такое дюбель-гвозди и для чего они необходимы?

Дюбель-гвозди – это современный крепёжный элемент, пришедший на замену деревянным шкантам, именуемым в простонародье чопиками. Благодаря своим техническим характеристикам дюбель-гвозди существенно упрощают процесс проведения монтажных и демонтажных работ, обеспечивая при этом максимально надёжное крепление любых конструкций.

Что собой представляют дюбель-гвозди?

На сегодняшний день производители, занимающиеся производством крепёжного оборудования, предлагают клиентам большой ассортимент дюбель-гвоздей самой различной конфигурации и размера. И ввиду огромного ассортимента потребителю, решившему использовать крепежи этого типа, необходимо знать обо всех их характеристиках и свойствах. Ведь наличие таких знаний позволит подобрать оптимальное крепёжное изделие. Классический дюбель-гвоздь представляет собой изделие, состоящее из двух элементов, а именно, пластикового дюбеля и металлического гвоздя. Пластиковый дюбель забивается в отверстие, в результате чего происходит расширение его внутренней части, что обеспечивает надёжную фиксацию дюбеля.

Для каких целей используются дюбель-гвозди?

Основным предназначением этого изделия является надёжная и долговечная фиксация на несущей поверхности. При этом использование данных крепёжных элементов на бетонных или кирпичных несущих поверхностях позволяет существенно повысить скорость проведения монтажных работ. При этом присутствие у дюбеля специализированных манжет позволяет не делать чрезмерных заглублений и фиксировать дюбель на краю отверстия. Используя дюбель-гвозди, можно проводить монтаж металлических или деревянных конструкций, подвесных потолков, подвешивать мебель, а также создавать обрешётку для вентилируемых фасадов.

Какие виды дюбель-гвоздей предлагают современные производители?

В зависимости от поставленных перед ними задач, специалистам, выполняющим строительные и монтажные работы, приходится пользоваться различными инструментами и расходными материалами. Так, например, для создания креплений в бетоне, кирпиче и гипсокартоне используются различные типы дюбелей, так как в некоторых случаях для обеспечения долговечности и надёжности такой конструкции необходимо, чтобы она обладала прочным металлическим стержнем, а в других имела высокие влагозащитные характеристики. При этом даже классический дюбель обладает несколькими различными конфигурациями, которые будут отличаться друг от друга не только по своему внешнему виду, но и технологией проведения монтажных работ.

На сегодняшний день наибольшей популярностью и востребованностью у потребителей пользуются следующие типы дюбелей:

Дюбель для проведения ручных монтажных работ. Такие дюбеля представляют собой классический дюбель-гвоздь, состоящий из двух элементов, таких как пластиковый дюбель и металлический гвоздь. После того, как дюбель был забит в отверстие, в него вкручивается отвёрткой или шуруповёртом металлический гвоздь, обладающий специализированной резьбой. Совершить покупку классических дюбель-гвоздей можно на нашем сайте.

Дюбеля для пистолета. Монтажные работы проводятся с использованием специализированного элемента, а именно, автоматического пистолета. Использование такого оборудования существенно повышает скорость проведения монтажных работ. Стоит сказать, что главной отличительной особенностью такого дюбеля является отсутствие у него пластикового распорного элемента.

Дюбеля для изоляционных работ. Главной особенностью этих дюбелей является то, что их крепёжный элемент может изготавливаться как из металла, так и из пластика или стекловолокна. Данные дюбеля предназначаются для крепления теплоизоляционных материалов любой сложности.

Что такое дюбель? | Localsearch

Дюбель — это цилиндрический кусок дерева, металла или пластика, который используется для соединения двух деревянных компонентов.

Дюбели вставляются в отверстия в двух деревянных брусках, а затем приклеиваются. Дюбели также можно использовать для усиления швов или соединения кусков плоской древесины вместе.

Существует множество различных типов дюбелей, в том числе деревянные, металлические и пластиковые. Деревянные дюбели являются наиболее популярным типом дюбелей и поставляются различных точных диаметров и необходимой длины.

Шканты легко найти в старых деревянных детских игрушках.

Деревянные дюбели также могут использоваться при изготовлении мебели, такой как обеденные столы и стулья, полки, где они обеспечивают усиление или структурную целостность. Металлические штифты для дюбелей могут быть изготовлены из стали или алюминия и доступны в различных точных диаметрах и требуемой длине. ). Пластиковые дюбели бывают нестандартных цветов и точных размеров, поэтому они могут сочетаться с любым декором.

Что такое штифтовое соединение?

отверстия, просверленные в соединяемых деталях. Шканты обычно круглые и сужаются от концов к середине, но также доступны дюбели квадратной формы с тупым концом, а также дюбели с головками на них. Оборудование для дюбелей может производить точные наборы соответствующих отверстий с несколькими интервалами на точной глубине внутри заготовки. Типичное использование дюбеля — соединение двух секций плоского дерева для дополнительной прочности и поддержки. В зависимости от применения в качестве основы для этого типа столярных изделий может использоваться либо лиственная, либо хвойная древесина.

Каковы распространенные типы дюбелей?

Существует три распространенных типа дюбелей:

Сквозной дюбель

Этот тип соединяет две доски перпендикулярно. Штифт вставляется через них насквозь, а затем приклеивается в точных местах, чтобы сохранить правильное выравнивание.

Глухой дюбель

Этот тип выравнивания соединяет две доски под углом. Одна сторона дюбеля вставляется в одну доску, а конец приклеивается на место. Затем вторую доску приклеивают к первой доске, вставляя между ними стальные штифты.

Уздечное соединение

Этот тип выравнивания соединяет две доски под углом 90 градусов. Дюбель вставляется в одну доску, а конец приклеивается к другой доске. Затем в другой доске просверливается отверстие для дюбеля, в которое вставляется другой конец дюбеля. Затем доска с обоими дюбелями приклеивается к другой пластине.

Каковы преимущества использования дюбеля?

Дюбель имеет несколько преимуществ для столяров:

Он может усилить стыковое соединение, обеспечивая дополнительную поддержку между деталями.
Может использоваться в качестве замкового соединения вместо гвоздей или шурупов.
Для использования штифтов требуется гораздо меньше усилий и затрат по сравнению с использованием крепежа или гвоздей, особенно при соединении больших кусков дерева.
Соединения на дюбелях обычно прочнее шурупов или штифтов, поскольку клей придает дополнительную прочность.
Когда вы вытачиваете отверстия для дюбелей, они часто находятся на идеальном расстоянии друг от друга, что создает очень прочное соединение, которое со временем не развалится.

Как вы используете дюбеля?

Чтобы использовать дюбели, необходимо выполнить несколько простых шагов:

Решите, где вы хотите разместить дюбель, и отметьте положение ножом или карандашом на обоих кусках строганного дерева.
Просверлите в каждом куске дерева отверстие того же диаметра, что и ваш дюбель.
Вставьте дюбель в одно отверстие и убедитесь, что он полностью вставлен.
Склейте две части дерева вместе и дайте им высохнуть.
После того, как клей высохнет, отрежьте лишний штифт, выступающий из стыка.

Если вам неудобно сверлить глухие отверстия самостоятельно, вы можете приобрести множество предварительно просверленных наборов дюбелей для той же цели, которые значительно облегчат процесс.

Для чего используется дюбель?

Дюбели часто используются в качестве структурного усиления в деревообработке и краснодеревщике. Некоторые другие распространенные способы использования шпонок — это усиление врезных и шиповых соединений, а также соединений внахлестку. Кроме того, в некоторых музыкальных инструментах, таких как орган, используются длинные ряды дюбелей.

Дюбельные соединения имеют много преимуществ как по сравнению с фасадными, так и коробчатыми конструкциями. Этот материал, как правило, прочнее лицевой рамы, потому что на каждом стыке имеется непрерывная прямая волокнистая структура, а не зернистость, которая меняет направление на краях элементов рамы. Это уменьшает тенденцию к расщеплению вдоль этих линий волокон, которое происходит при конструкции лицевой рамы. Панели в конечном итоге становятся более устойчивыми, поскольку скошенные концы дюбелей удерживают их на месте, а не крепежные детали, используемые в конструкции коробки. Штифтовые соединения также легче выполнять, поскольку требуется меньше работы на настольной пиле или фуганке.

Шпоночное соединение выгодно для изготовления полок и стульев, поскольку на поверхности готовой работы не остаются шурупы или гвозди. Это уменьшает повреждения и износ, вызванные трением стульев о край стола во время повседневного использования, продлевая срок службы вашей мебели и сохраняя привлекательность вашего предмета.

Что такое зажим для дюбелей?

Кондуктор для дюбелей — это инструмент, используемый для создания равномерно расположенных отверстий для стальных штифтов. Приспособление для дюбелей обычно имеет два или более рычага, которые можно отрегулировать на разном расстоянии друг от друга. Затем вы зажимаете заготовку между рычагами и используете сверло того же диаметра, что и дюбель, для сверления отверстий. Это гарантирует, что каждое отверстие просверливается на одинаковом расстоянии друг от друга, измеряя и создавая точное выравнивание стыка при использовании дюбелей.

Что такое штифт?

Штифт представляет собой небольшой цилиндрический кусок металла, который вставляется в отверстия в дереве, чтобы соединить два куска дерева вместе. Штифты обычно используются, когда требуется прочное соединение, например, при изготовлении мебели. Скошенные концы штифтов вставляются в отверстия и затем зажимаются на месте. После высыхания клея лишние штифты можно обрезать заподлицо с поверхностью дерева.

Зачем использовать дюбели?

Есть несколько причин, по которым вы можете захотеть использовать дюбели в своих проектах по деревообработке.

Придают суставу дополнительную прочность и стабильность.
Их можно использовать в качестве замкового соединения вместо гвоздей или шурупов.
Меньшая вероятность раскола древесины по сравнению с другими типами соединений.
Легко сделать и не требует специальных инструментов.
Они придают законченный вид вашему проекту.

Могу ли я сделать дюбель самостоятельно?

Вы можете довольно легко изготовить дюбель самостоятельно, используя кусочки дюбеля, вам просто нужно знать, какой размер дюбеля вам нужен.

Все, что вам нужно сделать, это склеить две одинаковые детали вместе, чтобы сделать стержень нужного вам размера.

Например, если вам нужен дюбель диаметром 1/2 дюйма, сначала найдите два куска дюбеля диаметром 1/2 дюйма и склейте их вместе.

Если у вас не оказалось предварительно вырезанных дюбелей, которые можно было бы использовать в качестве основы для самодельных стержней для дюбелей, то все, что вам нужно было бы сделать, это купить кусок пластины для дюбелей в местном центре по производству дюбелей и разрезать ее на части. меньшие нестандартные размеры. При вырезании дюбелей важно выбирать древесину с прямым рисунком волокон, чтобы обеспечить надежное выравнивание швов.

Если вы не хотите заниматься изготовлением стержней для дюбелей самостоятельно, вы также можете купить готовый материал в различных интернет-магазинах. Заинтересованы в карьере в деревообработке? Загляните на веб-сайт JobOutlook правительства Австралии, чтобы узнать о некоторых специализированных работах по деревообработке.

Руководство по соединениям на дюбелях и их изготовлению

Соединение на дюбелях является одним из самых простых (по крайней мере, на вид и в теории) соединений, которые может сделать столяр или плотник. Просверлив несколько отверстий и вставив несколько штифтов, дюбельные соединения могут образовывать прочные соединения без механических креплений, таких как гвозди и шурупы. Но этот метод несколько устарел и сегодня не так популярен, поэтому вы можете спросить: «Что такое дюбельное соединение?» Продолжайте читать, чтобы узнать.

Штифтовое соединение, или штифтовое соединение, представляет собой тип соединения, используемого для соединения двух кусков дерева путем сверления отверстий под штифт в каждом из них и использования деревянного штифта (дюбеля) для их прикрепления. Дюбели действуют как механическая застежка, так как соединяют две доски и удерживают их вместе. Они также набухают, когда покрыты столярным клеем, фиксируя соединение на месте. Они невидимы после сборки.

Соединения на дюбелях прочны, а сами дюбели значительно увеличивают поверхность клея. Они также используют длинное зерно каждой доски, а не просто торцевое зерно на конце стыкового соединения.

В большинстве случаев штифты изготавливаются из дерева, вырезанного вручную или купленного в магазине, и имеют определенную толщину. Рифленые дюбели имеют спиральные углубления, и они немного набухают при контакте с клеем. Существуют пластиковые и металлические дюбели, но они, как правило, предназначены для регулируемой конструкции стеллажей.

Проекты, в которых вы, скорее всего, увидите дюбельные соединения, связаны с деревообработкой и изготовлением шкафов. Дюбели отлично подходят для крепления стыковых соединений дверей шкафов или для выравнивания двух досок при плоском краевом соединении, таком как столешница. Они также полезны для ящиков, рамок для картин и других проектов, где одного клея может быть недостаточно, а видимые механические застежки могут нарушить эстетику.

Штифты-дюбели широко используются в врезных и шиповых столярных изделиях, но это совершенно другой метод.

Соединение на дюбелях звучит просто, но когда столяр, плотник или домашний мастер выполняет соединение по дереву, их работа должна быть точной. В дюбелях нет провисаний, поэтому мастеру необходимо разместить соответствующие отверстия на каждой доске именно там, где они должны быть. Если они отклоняются на целых 1/16 дюйма, соединение может не работать. К счастью, существуют специальные инструменты, облегчающие работу.

Один из методов соединения дюбелей заключается в использовании инструментов для разметки, известных как центры дюбелей. Центр дюбеля представляет собой круглую пуговичную заглушку с одной цилиндрической стороной и одной стороной со штифтом. Цилиндр вставляется в просверленное отверстие, а штифт отмечает местонахождение другого. При тщательном выравнивании пользователь может вдавить этот штифт в поверхность сопрягаемой платы, оставив метку для соответствующего отверстия. Затем пользователь может просверлить другое отверстие и сформировать соединение. Помимо комбинированного угольника, сверл с острым концом и сверла (хотя сверлильный станок лучше), все, что требуется, это центры для дюбелей.

Другим методом изготовления шпунтового соединения является использование приспособления для штифта. Это приспособление для дюбелей надевается на заготовку, зажимается на месте и направляет сверло в древесину. Затем пользователь может перенести приспособление на другую заготовку и просверлить соответствующие отверстия. Поскольку эти приспособления направляют сверло, сверлильный станок не нужен. Острое сверло, комбинированный угольник и электрическая дрель сделают свое дело.

Можно создать шпунтовое соединение без центров для штифтов или шаблона для штифта, но для этого потребуется очень точная схема и очень твердая, прямая рука для сверления.

Самый простой способ точного соединения дюбелей – использовать приспособление для дюбелей. Эти приспособления будут иметь съемные втулки, несколько отверстий для выбора соответствующего размера дюбеля или фиксированные размеры отверстий. Как правило, вы хотите выбрать дюбель толщиной около ⅓ от общей толщины доски, поэтому выберите соответствующий размер отверстия. Итак, для 1 × 4 толщиной ¾ дюйма лучше всего использовать дюбель диаметром ⅜ дюйма, поэтому выбрали отверстие диаметром ⅜ дюйма.

Штифтовое соединение является одним из самых простых (по крайней мере, на первый взгляд и теоретически) соединений, которые может сделать столяр или плотник. Просверлив несколько отверстий и вставив несколько штифтов, дюбельные соединения могут образовывать прочные соединения без механических креплений, таких как гвозди и шурупы. Но этот метод несколько устарел и сегодня не так популярен, поэтому вы можете спросить: «Что такое дюбельное соединение?» Продолжайте читать, чтобы узнать.

Что такое штифтовое соединение?

Штифты-дюбели широко используются в врезных и шиповых столярных изделиях, но это совершенно другой метод.

Инструменты для изготовления шпунтовых соединений

Штифтовые соединения кажутся простыми, но когда столяр, плотник или домашний мастер делает деревянные соединения, их работа должна быть точной. В дюбелях нет провисаний, поэтому мастеру необходимо разместить соответствующие отверстия на каждой доске именно там, где они должны быть. Если они отклоняются на целых 1/16 дюйма, соединение может не работать. К счастью, существуют специальные инструменты, облегчающие работу.

Как сделать шпунтовое соединение

Самый простой способ сделать точное шпоночное соединение — использовать приспособление для штифта. Эти приспособления будут иметь съемные втулки, несколько отверстий для выбора соответствующего размера дюбеля или фиксированные размеры отверстий. Как правило, вы хотите выбрать дюбель толщиной около ⅓ от общей толщины доски, поэтому выберите соответствующий размер отверстия. Итак, для 1 × 4 толщиной ¾ дюйма лучше всего использовать дюбель диаметром ⅜ дюйма, поэтому выбрали отверстие диаметром ⅜ дюйма.

Примечание. Следующие шаги помогут вам создать угловое стыковое соединение для дверцы шкафа с помощью дюбелей, но вы можете отрегулировать их для прямых стыковых соединений или соединений под углом. Для целей этой статьи предположим, что наша древесина имеет толщину 3/4 дюйма и ширину 2 дюйма, но вы можете настроить эти размеры для любой ширины или толщины доски. Кроме того, рекомендуется попробовать выполнить следующие шаги на кусках дерева, прежде чем сверлить детали.

Инструменты и материалы

Два куска дерева одинакового размера
Карандаш
Комбинированный угольник
Шаблон для установки дюбелей
Острое сверло (того же диаметра, что и дюбели)

900 39 Электродрель

Малярная лента
Дюбели
Клей для дерева
Струбцины

1. Разметка мест расположения дюбелей

Первый шаг к выполнению соединения дюбелями — это расположение мест расположения дюбелей. Поместите два куска дерева рядом с каждым, как будто они уже собраны (сформируйте угол). Убедитесь, что горизонтальная часть (рельс) упирается в вертикальную часть (стойку). Удерживая комбинированный угольник примерно на 1/2 дюйма ниже конца стойки, нарисуйте карандашом линию через стойку и на поручне. Переместите квадрат комбинации на один дюйм вниз и нарисуйте еще одну линию. Эти линии обозначают расположение дюбелей.

2. Зафиксируйте приспособление для установки дюбелей

Наденьте приспособление для установки дюбелей на заготовку. Все приспособления имеют контрольные маркеры, которые можно использовать для их выравнивания. Аккуратно совместите контрольный маркер с одной из линий, нарисованных на последнем шаге, и закрепите приспособление на месте. Для приспособлений с несколькими отверстиями убедитесь, что вы выровняли приспособление с правильным отверстием.

3. Просверлите отверстие

Выберите сверло, соответствующее диаметру дюбелей, которые вы собираетесь использовать, и закрепите его в дрели. У большинства приспособлений есть ограничители глубины, которые можно настроить, чтобы предотвратить слишком глубокое сверление, но вы также можете использовать кусок малярной ленты, обернутый вокруг сверла, в качестве маркера. Установив заданную глубину, поместите сверло в соответствующую направляющую, нажмите на спусковой крючок дрели и просверлите отверстие.

4. Повторите

Ослабьте хомут и переместите его к следующему отверстию, снова внимательно совместив контрольную метку на приспособлении. Просверлите отверстия и переместите приспособление в следующее место, пока не будут просверлены все отверстия.

5. Пробная посадка соединения

Перед окончательной сборкой очень важно провести пробную посадку соединения (известную как сухая посадка). Он должен быть плотным, но не должен требовать силы, а дюбели должны достаточно проникать в каждую доску. Стык также должен быть ровным и плотным, без зазоров, дюбелей не должно быть видно.

Если вы просверлили слишком глубоко, отрежьте небольшую заглушку от запасного дюбеля и вставьте ее в отверстие. Если вы просверлили недостаточно глубоко, установите кондуктор и просверлите глубже. В конце каждого отверстия должно быть немного места для клея, но не настолько, чтобы дюбель небрежно скользил.
