Как выставлять маяки с помощью лазера

Как выставлять маяки с помощью лазера

Статьи

Для этого нам понадобится лазерный нивелир, способный проецировать одновременно горизонтальные и вертикальные линии.


Приступаем к работе


Прежде, чем браться за уровень, необходимо подготовить стену. Отбиваем все наплывы штукатурки и наносим грунтовку. После этого отмечаем на стене места, в которых необходимо установить маяки. Здесь все просто. Сначала отмечаем положение крайних маяков. Они должны находиться на расстоянии 20-ти сантиметров от края стены. После этого отмечаем положение промежуточных маяков. Делаем это таким образом, что бы маяки располагались на одинаковом расстоянии друг от друга, и что бы это расстояние составляло от одного до полутора метров. Далее по этим отметкам необходимо отчертить вертикальные линии. Т.е. прикладываем к каждой отметке строительный уровень и отчерчиваем вертикальную линию от пола до потолка.


Настало время нивелира. Если он держится на стойке, регулируемой по высоте, то устанавливаем его примерно в горизонтальном и вертикальном центре стены. Если стойки не имеется, то кладем его на пол, но тоже в горизонтальном центре. Почему именно в центре стены? Потому что в этом случае будет меньше погрешность. Включаем лазер и начинаем настройку расположения нивелира. На обеих стенах и на потолке будут спроецированы линии лазера. Необходимо расположить нивелир так, что бы от лазерной линии до стены, которую собираемся штукатурить, было расстояние от 15 до 30 мм (потому что слой штукатурки должен быть от 15 до 30 мм). Если расстояние от линий до стены большое, а уменьшить его нельзя из-за того, что нивелир упирается в стену, в этом случае придется взять молоток с зубилом и выдолбить в стене ямку, что бы нивелир мог подсунуться ближе. Когда боковые и верхняя линии установлены в правильном положении, берем обычную математическую линейку и с помощью ее проверяем расстояние до лазера в различных частях стены. Для этого прикладываем линейку к стене. На линейке отобразится линия лазера. Убеждаемся, что луч находится на расстоянии не менее 15-ти мм от стены. И таким образом проверяем линейкой стену в некоторых выборочных точках. Если в какой-то точке расстояние от стены до линии менее 15-ти мм, значит в этом месте находится бугор. Если есть возможность, то этот бугор лучше сбить зубилом. Если нет возможности, тогда нивелир придется чуть-чуть отодвинуть от стены и снова проверить расположение линий. Когда нивелир установлен в правильном положении, принимаемся за установку маяков.


Есть два способа их установки – с использованием дюбелей и без их использования.


Без использования дюбелей


Берем 6-ти миллиметровые маячки и отрезаем их до нужной длины. Замешиваем смесь с водой (для этой цели лучше всего подходит строительный алебастр, т.к. он затвердевает за несколько минут). Наносим небольшое количество смеси на стену (сверху, снизу и посередине) в том месте, где ранее разметили место для маяка. И пока алебастр не затвердел, быстро прижимаем маячок. Расположить маяк необходимо таким образом, что бы его наружная сторона находилось непосредственно под плоскостью лазера, но что бы не загораживала его. Для контроля ставим на маячок линейку. В любой части маяка луч лазера должен находиться в самом начале линейки, т.е. почти впритык к маяку. И таким образом устанавливаем все остальные маяки.


С использованием дюбелей


Предыдущий способ хороший, быстрый, но не очень удобный. Гораздо удобнее устанавливать маяки на дюбеля. В этом случае добиться идеального результата гораздо легче. Для крепления маяков, как и в предыдущем способе, будет использоваться смесь, а дюбеля с шурупами будут играть всего лишь роль упоров. Для этого на ранее расчерченных линиях, которыми мы отметили положение каждого маяка, необходимо высверлить отверстия и вставить дюбеля. Под одним маяком (если стены стандартной высоты) должно находиться 5 дюбелей. Располагаем их на равном расстоянии друг от друга. Далее в первый дюбель вкручиваем шуруп и начинаем регулировать его положение. Для этого ставим на шляпку шурупа линейку и смотрим, на какое деление линейки указывает линия лазера. Положение шурупа должно быть таким, что бы на него можно было положить маяк, и от маяка до линии лазера оставался еще миллиметр. Т.е. если выбрали маяки высотой 6 мм, то от шляпки шурупа до линии лазера должно быть расстояние, равное 6 + 1 = 7 мм. Т.е. линия лазера должна светить на линейку в том месте, где находится отметка 7 мм. И таким образом под каждый маяк помещаем 5 дюбелей, и шуруп каждого дюбеля вкручиваем на уровень 7 мм от лазера. Теперь осталось только замешать штукатурную смесь, нанести ее на пространство между дюбелями и посадить на нее маяки, что бы они плотно прижались к дюбелям. В итоге маяки будут выставлены в идеально ровной плоскости, что обеспечит идеально ровную поверхность штукатурки.

Разметка штукатурных маяков с помощью лазерного уровня

Здравствуйте, уважаемые читатели! По многочисленным просьбам я решил выпустить урок по установке маяков при помощи лазерного уровня. Точнее о том, как это сделать оптимально,  с моей точки зрения.

Применение лазера вместо отвеса позволяет сократить временные затраты на установку штукатурных маяков примерно в 3 раза. Один человек может без проблем подготовить стены под штукатурку в комнате площадью 20 кв.м. за 3 часа. Причем в это время будет входить грунтование стен. В то время как разметка и подготовка той же комнаты с применением отвеса и шнура может занять весь рабочий день. Что ж, давайте узнаем, как процесс разметки и установки маяков проходит у меня. Но для начала советую вам ознакомиться с общей технологией штукатурки стен по маякам, чтобы понимать основы. Без их понимания разобраться в происходящем будет сложновато, я думаю))

Для начала все стены подлежат разметке. Штукатурить мы традиционно планируем двухметровым правилом, поэтому исходим из расстояния между маяками в 1.8 – 1.9 м. До разметки наша комната выглядит так:

Берем какую-нибудь стену и смотрим, с какой стороны логичнее начать. Чаще всего это не имеет значение, главное – выдержать расстояние в 30 (примерно) сантиметров между первым маяком и углом. Ставим в этом месте черточку. Берем в руки двухметровое правило и прикладываем к стене так, что бы один его конец заходил за нашу черту на 5-10 см. А можно просто воспользоваться рулеткой и отмерить от черты 180 см, но так будет дольше. Вторую черту ставим, опять же, что бы она заходила за конец правила на 5-10 см.

Иногда бывает, что маяк при разметке попадает в дверной проем. В этом случае ставим его ближе к предыдущему, прямо перед проемом, либо, если расстояние между концом проема и предыдущим маяком менее 2.5 метров – ставим его после проема. В этом случае придется работать длинным правилом, не каждый сможет, учтите это.

Самое неудобное – размечать стену с оконным проемом. Обычно сначала ставятся два маяка по бокам окна. По ним штукатурится две горизонтальные полосы: над окном и под ним (если возможно снять радиатор отопления). После схватывания этих полос, по их плоскости выставляются  саморезы для крайних маяков, которые по ним ставятся, и всего их уже получается 4, что дает возможность спокойно доштукатурить всю стену. Если же радиатор снять нельзя – все еще больше усложняется, это уже тема для отдельного урока.

Итак, положения маяков определены, теперь нам нужно на этих местах провести линии (можно пунктирные), что бы удобно было накладывать штукатурный раствор. Для этого как раз удобно использовать наш лазер. Ставим его на удалении от стены под прямым углом к ней, включаем и направляем на одну из отметок:

Прочерчиваем маркером по лучу линию от потолка до пола. В непосредственной близости от них делаем линию сплошной.

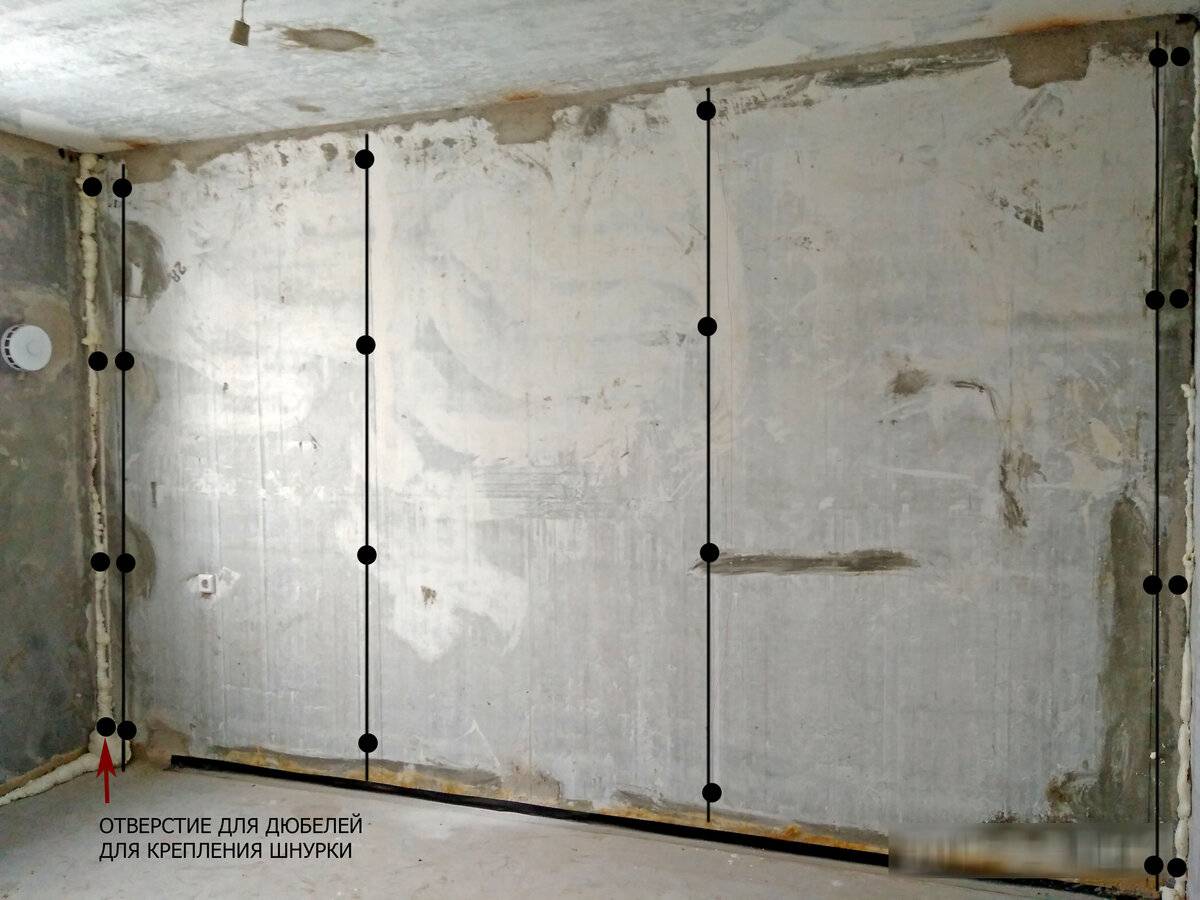

И так для всех отметок. Затем определяем высоту всех верхних саморезов. Для чего их устанавливать на одной высоте? А для того, что бы сделать все маяки одинаковой длины, тем самым экономя дополнительное время и силы – не нужно замерять длину каждого из них. Бурим отверстие под потолком, загоняем в него дюбель, вкручиваем саморез и вешаем на него лазер (если для вашей модели это возможно). Если для вашего прибора такое крепление не предусмотрено, значит, вы купили его зря)) Придется как-то импровизировать. Включаем лазер и ставим горизонтальные отметки в тех местах, где луч пересечет наши вертикальные линии:

Ту же операцию, понятое дело, проделываем и с нижними рядами саморезов, предварительно отмерив от верхнего ряда примерно 240 см (в случае использования для установки маяком правила 2.5 метра).

В принципе, возможно ничего и не чертить, а ограничиться перекрестиями. Просто можно будет при накладывании раствора снова включить лазер и ориентироваться на луч, а не на линии. Теперь мы уже можем пробурить отверстия для всех саморезов – все отметки проставлены.

На этом этапе следует внимательно отнестись к угрозе попадания буром в электропроводку. Процесс бурения недолог. Пока вы делаете отверстия, ваш напарник уже может вставлять в них дюбели. Конвейер. На этом этапе (после дюбелей) логичнее всего будет произвести грунтовку размеченных стен, раз уж мы больше пылить не собираемся. У меня на фото стены уже были загрунтованы, приходится потом очищать. Сразу после грунтовки в дюбели вкручиваются саморезы. Лучше для этого использовать шуруповерт – так гораздо быстрее. Я всегда стараюсь вкручивать сильнее, чем надо, т.к. потом мы будем работать отверткой (нужна точность), а выкручивать ею будет легче, чем закручивать.

Когда все саморезы вкручены, приступаем к их выставлению в вертикальную плоскость. Ставим лазерный уровень в угол (от которого ближайший саморез отстоит на 30 см) впритык к стене и включаем. На этом этапе нам нужно добиться плоскости, параллельной имеющейся стене. Так у нас получится наименьший слой штукатурки. Это делается просто. Берется рулетка и прикладывается к стене прямо возле прибора. Вертикальный луч падает, к примеру, на отметку 3 см, теперь прикладываем рулетку в противоположном от прибора углу, можно заблокировать ее и положить на пол, если у вас нет помощника и некому ее держать. Добиваемся попадания луча в ту же отметку – 3 см.

Следующий этап – мы должны определить, где у нас будет минимальный слой. Не трогая ни в коем случае лазер, прикладываем рулетку к стене прямо возле каждого самореза, смотрим расстояние от стены до луча и записываем его на этом месте маркером.

Не лишним будет пройтись рулеткой по всей высоте будущих маяков, ведь может случиться такое, что бугор выскочит посреди стены, и наш маяк попросту не пройдет. Если таких бугров нет (а чаще всего их нет), вкручиваем саморез возле самого выпирающего места по минимуму, чтоб его шляпка выступала от плоскости стены на толщину маяка – 6 мм. Я использую для контроля непосредственно его самого, точнее его обрезок:

Итак, вкрутили/выкрутили этот саморез. Теперь мы должны поставить на отвертке метку в месте, где на нее попадает луч лазера (который все время неподвижно стоит в углу). Делается это остро заточенным карандашом по всей окружности отвертки. Важно: на отвертку лучше наклеить малярный скотч, поскольку на металле карандаш почти не виден, как и лазерный луч.

Теперь, ориентируясь на эту отметку, вкручиваем/выкручиваем все остальные саморезы. Таким образом, они окажутся у нас в одной вертикальной плоскости. Однако мы не можем захватить один – верхний, расположенный вблизи того угла, где стоит уровень. Просто луч на него не падает – не хватает развертки. Это не проблема. Убеждаемся еще раз, что все остальные шляпки у нас стоят строго по метке. Теперь берем лазер и ставим его в противоположный угол, направляя его луч на шляпку нижнего самореза, который сначала был ближайшим к прибору.

Велика вероятность, что на смежной стене вы увидите тень от шляпки:

Если нет, то поставьте сразу за ней ладонь. На ней уж точно увидите. Теперь мы просто должны добиться такой же тени от верхнего самореза. Ставим за ним ладонь и крутим, пока тень от шляпки не станет такой же. Все. Маяки размечены, можно начинать установку. Процесс установки не требует применения лазера, поэтому описывать его лишний раз я не буду. Разве что с его помощью можно легко проверить качество установки каждого маяка в отдельности, посветив на него с острого угла:

Таким образом, основную массу времени мы экономим на выставлении шляпок саморезов в одну плоскость, этот процесс у нас занимает от силы пять минут. В то время как мучения с отвесом забрали бы у нас не меньше часа, а то и двух, если стена длинная. Следующим крупным выигрышем является избавление от танцев с рулеткой при откладывании длины маяков. Ну, и в целом, наша разметка выходит качественнее, аккуратнее и культурнее. К тому же, заказчики прутся от лазера)) Пока для них это в диковинку.

На этом объявляю конец статьи!) До встречи на страницах сайта!

  • Автор: Роман
