Зачем и как утеплять ленточный фундамент?

В процессе планирования и начала строительства нового дома большинство владельцев земельных участков отдает предпочтение классическому ленточному фундаменту. При этом, многие игнорируют требования нормативно-технической документации, действующей в РФ, предпочитая экономить на утеплении фундамента и цоколя. Частные застройщики объясняют такое решение тем, что фундамент находится в земле, которая и будет защищать его от воздействия промерзания. Так ли это? В этой статье мы предлагаем разобраться в данном вопросе.

Для чего нужно утепление?


Принимая решение о том, утеплять фундамент или нет, стоит учесть, что, во-первых, на ленточный фундамент независимо от толщины засыпного слоя будут воздействовать силы морозного пучения. Они создают условия для повышения силовой нагрузки на фундамент и, как следствие, его деформации. Такое здание быстро начнет проседать или пойдут трещины по периметру цоколя, а в худшем случае — до самого верха стены. Во-вторых, при неутепленном фундаменте теплопотери могут существенно возрасти. Кроме того, придется увеличить расходы на отопление особенно в морозные дни. В-третьих, при наличии подвального помещения будет образовываться конденсат, что приведет к появлению сырости, плесени и грибка. И, наконец, все вышеописанные последствия неутепленного фундамента могут привести в скором времени к необходимости его капитального ремонта, а иногда и всего здания.

Именно по этим причинам необходимо уже на этапе проектирования дома или здания заложить расходы на утепление ленточного фундамента. Относительно небольшие затраты на утепление, например, с помощью плит экструзионного пенополистирола позволят защитить основание дома от сил морозного пучения, увеличить долговечность здания, сократить расходы на отопление, особенно, если в доме планируется обустройство подвала.

Чем утеплить ленточный фундамент?


Рассмотрим вариант утепления с экструзионным пенополистиролом. Для утепления ленточного основания дома вам понадобится праймер, рулонная гидроизоляция, плиты XPS, крепеж или мастика. Если же в вашей местности преобладают суглинки или глинистая почва, возле фундамента также необходимо обустроить утепленную отмостку с дренажным слоем из профилированной мембраны.

Инструкция по утеплению фундамента с помощью экструзионного пенополистирола


Первый этап любого процесса утепления — подготовка поверхности основания. Ее необходимо хорошо очистить от пыли и грязи. Также поверхность нужно выровнять: убрать выступы, а сколы, трещины и раковины заделать цементно-песчаным раствором. Далее поверхность обработать битумным праймером (грунтовкой), который позволяет усилить сцепление между гидроизоляционным материалом и поверхностью фундамента. После подготовки можно приступать к основному процессу утепления:

  1. Изолировать фундамент рулонными гидроизоляционными материалами, например, битумно-полимерной изоляцией. Ее укладка осуществляется снизу вверх с обязательным нахлестом полотнищ путем наплавления на поверхность ленточного фундамента.

  2. Если дом находится на почве из суглинков или глины, необходимо обустроить двухслойную гидроизоляцию, а именно предусмотреть  несколько слоев битумно-полимерной изоляции под XPS.

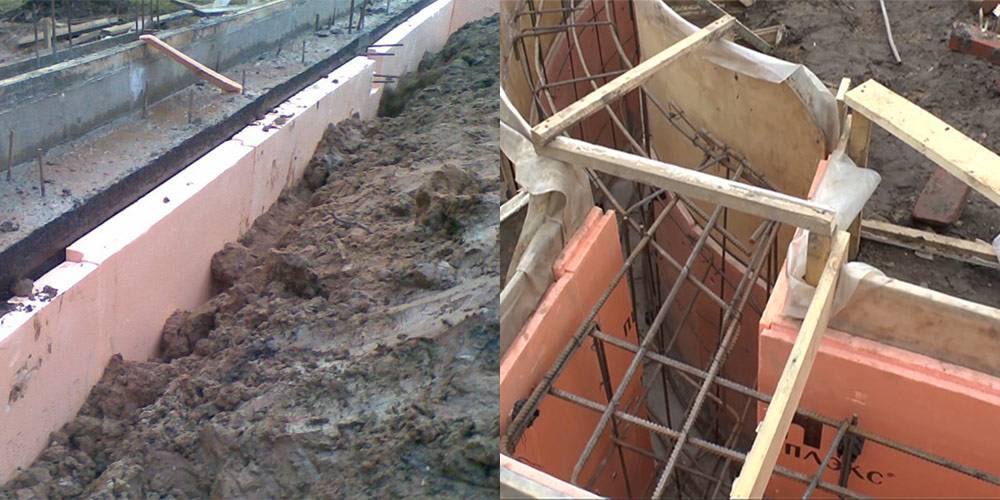

  3. Далее необходимо уложить теплоизоляционный слой. Если вы хотите, чтобы материал был устойчив к механическим воздействиям, а также минимально поглощал влагу и обладал высокой прочностью и долговечностью, выбирайте плиты XPS (экструзионный пенополистирол). Их необходимо укладывать с разбежкой швов на специальную мастику или использовать для крепления специальный крепеж с приклеивающим слоем.

  4. Следующий шаг — обратная засыпка грунта.

  5. Также стоит учесть, что для фундаментов во влажных почвах (глина, суглинки) желательно обустроить пристенный дренаж. Для этого уложить профилированную мембрану непосредственно на экструзионный пенополистирол. Такой дренаж позволит убрать большую часть поступающей из грунта влаги и защитить от нее фундамент.

Видео-инструкция по утеплению фундамента

Важно: утепление цоколя


Чтобы теплоизоляция ленточного фундамента была эффективна на 100%, рекомендуем также утеплить и цоколь — основание дома, которое находится над землей. Утепление ленточного фундамента и утепление цоколя лучше делать с помощью одного теплоизоляционного материала — экструзионного пенополистирола. Утепленный по этой инструкции ленточный фундамент прослужит долгие годы без необходимости постоянно проводить текущие и капитальные ремонты. Утепленный фундамент — первый шаг к обустройству теплого подвала, в котором зимой не промерзнут продукты. Также он станет отличным барьером, который не позволит уходить теплу за пределы конструкции дома, за счет чего можно существенно сэкономить на отоплении.

Понравилась статья?

Подписывайтесь на наш канал в Telegram, и группу vk.com. Будьте в курсе наших новых материалов, строительных новостей и лайфхаков.

Теги: утепление фундамента, как утеплить ленточный фундамент, утепление ленты, carbon, xps, утепление фундамента пенополистиролом

Утепление мелкозаглубленного фундамента пенополистиролом. Утеплитель Пеноплэкс® Фундамент



Технология обустройства


Ленточный фундамент малого заложения (ЛФМЗ) — распространенных тип фундаментов во всех климатических регионах России.


 Ленточный фундамент из монолитного железобетона  прост в исполнении, в нем нет швов, его структура однородна, что очень важно для заглубленных конструкций.


Ленточный фундамент малого заложения располагается на глубине 30-40 см. Чтобы основание под фундаментом находилось в неизменном состоянии, пучинистый грунт заменяется на непучинистый: щебень с песком.


Для всех типов ленточных фундаментов: с вентилируемым подпольем и с полами по грунту применяется эффективная теплоизоляция из высококачественного экструзионного пенополистирола ПЕНОПЛЭКС ФУНДАМЕНТ®. Ленточные фундаменты в случае исполнения с полами по грунту, имеют вертикальную изоляцию, расположенную с внешней стороны от подошвы до отметки окончания цоколя и являются теплоизолятором. Утепление отмостки ленточного фундамента располагают горизонтально на уровне основания фундамента. Чем холоднее климат, тем шире должна быть отмостка и тем толще должен быть ее слой.



Правила расчета и проектирования


Проектирование ленточного фундамента малого заложения должны выполнять проектировщики, имеющие соответствующие знания и квалификацию. За основу принимают решение, которое удовлетворит по надежности, обеспечит долговечность и экономичность конструкции на всех стадиях строительства и эксплуатации.


Фундаменты проектируются на основе нормативных документов и с учетом:





  • Результатов    инженерно-геологических и гидрогеологических изысканий для площадки строительства;


  • Климатических условий района строительства;


  • Нагрузок, действующих на фундаменты;

Техническое решение по ленточному фундаменту малого заложения от ПЕНОПЛЭКС®


ПЕНОПЛЭКС® — для ленточных фундаментов малого заложения (ЛФМЗ)


На большей части России зимой грунт промерзает на глубину до 2,5 метров.


Жители загородных домов часто сталкиваются с явлением морозного пучения. Морозное пучение – это увеличение объема влажного грунта вследствие его промерзания.


При отрицательных температурах атмосферного воздуха объем влажного грунта при замерзании увеличивается в объеме. Например, глина может подниматься на 10-15%. Силы морозного пучения действуют на конструкцию неравномерно — подъем грунта под разными частями фундамента может осуществляться на различную высоту.


Вероятность морозного пучения зависит от типа грунта, его физических и механических характеристик, климатических особенностях, уровня грунтовых вод, типа фундамента.


Под действием больших нагрузок от грунта фундамент может подниматься, деформироваться с образованием трещин и возможным последующим разрушением основания. Минимизировать воздействие пучения грунтов на фундамент можно расположив по периметру дома дренаж и утепленную отмостку. Она не даст промерзнуть грунту в зоне расположения фундаментной ленты.  Защитить от промерзания и морозного пучения подземные конструкции поможет ПЕНОПЛЭКС ФУНДАМЕНТ®.



Почему ПЕНОПЛЭКС ФУНДАМЕНТ® — лучшее решение по сравнению с другими материалами?


На долю фундаментов и цокольных этажей приходится около 10% всех теплопотерь здания. Утепление заглубленной части здания в случае устройства ленточного фундамента с полами по грунту, сокращает утечку тепла и защищает конструкцию фундамента от промерзания. Важно: конструкция пола по грунту также должна быть утеплена для защиты от потерь тепла.


Высокоэффективная теплоизоляция из экструзионного пенополистирола обладает высокой прочностью на сжатие при 10% линейной деформации и составляет для ПЕНОПЛЭКС ФУНДАМЕНТ® не менее 0,3 МПа (30 т/м2).


Теплоизоляционные плиты из экструзионного пенополистирола абсолютно стабильны с точки зрения геометрических размеров и физических свойств.


Важной характеристикой плит ПЕНОПЛЭКС ФУНДАМЕНТ® является практически нулевое водопоглощение. Это значит, что конструкция фундамента и будущего дома надежно защищена от влаги из земли и воздуха. Эффективный утеплитель предотвратит трещины, деформации и разрушения.


Утеплитель ПЕНОПЛЭКС ФУНДАМЕНТ® обладает высокими теплозащитными характеристиками — коэффициент теплопроводности материала составляет не более 0,034 Вт/ м∙°С.


Теплотехнические свойства неизменны на протяжении всего срока эксплуатации, который составляет более 50 лет.

Изоляция фундамента -passivehouseplus.ie

В то время как понять теплоизоляцию стен и крыши относительно просто, изоляция под первым этажом может оказаться загадкой по сравнению с ней. Мало того, что он зарыт в землю, так еще и есть заведомо сложные места, такие как стык стены и пола, которые необходимо детализировать и должным образом изолировать. И дизайн вашего фундамента часто зависит от условий участка и типа конструкции, которую вы собираетесь построить. В этом руководстве мы объясняем несколько различных способов изоляции одной из самых сложных частей оболочки здания.

Подходы, основанные на использовании ткани в соответствии с ужесточением строительных норм и подходов, таких как пассивный дом, в значительной степени направлены на обеспечение высокого уровня непрерывной изоляции. То есть вся оболочка – крыша, стены, окна и цокольный этаж. От шапки, до куртки, до сапог.

Само собой разумеется, что одним из наиболее важных аспектов проектирования пассивного дома или любого высокоэффективного здания с низким энергопотреблением является обеспечение хорошей изоляции любой используемой системы фундамента и отсутствия тепловых мостов.

В конце концов, чем лучше вы утепляете стены и пол дома, тем больше тепла может уйти от теплового моста на стыке стены и пола, увеличивая риск образования конденсата и образования плесени над плинтусом. Таким образом, изоляция этого соединения становится решающей.

1 заливка бетонной плиты поверх изоляции Xtratherm с выступом изоляции по краям; 2 Фундамент из пассивных плит Isoquick в известном Центре предпринимательства UEA, сертифицированном для пассивных технологий; 3 вид с воздуха на систему фундамента KORE Insulation с двумя кольцевыми балками; 4 Изоляция XPS, уложенная на раскопанном первом этаже первого в Ирландии сертифицированного проекта модернизации пассивного дома, разработанного обозревателем PH+ Саймоном МакГиннессом; 5 Изоляция Xtratherm толщиной 150 мм, уложенная под плиту пола первой в Ирландии аптеки пассивного дома, на тесном участке в Типперэри; 6 Geocell, пеностеклянный гравийный материал, который одновременно является несущим и изолирующим.

Если вы не строите высотное или многоэтажное здание, выбор наиболее подходящего типа утепленного фундамента для типичного проекта выглядит просто на бумаге, и большая часть головоломок зарезервирована для более мелких деталей работы на месте. .

Маловероятно, что потребуется глубокий фундамент, если грунтовые условия не являются неровными или необычными в каком-либо отношении. В большинстве случаев нагрузки, создаваемые типичной конструкцией с низким энергопотреблением, будут низкими по сравнению с несущей способностью поверхностных грунтов, поэтому выбор обычно делается между двумя типами систем мелкозаглубленных фундаментов.

Ленточные фундаменты являются более традиционными и широко используются в Великобритании и Ирландии, где стены поддерживаются непрерывной «лентой» фундамента непосредственно под стенами.

Сплошные фундаменты в основном представляют собой железобетонные плиты одинаковой толщины, которые покрывают всю площадь основания (хотя и не всегда) здания. Они распределяют нагрузку от ряда колонн или стен по площади фундамента. Как следует из названия, этот тип фундамента по существу «плавает» по земле, как плот по воде.

В большинстве зданий пассивного дома, как правило, используются изолированные фундаменты ростверкового типа, в которых бетонная плита заливается в «чашу» или «ванну» изоляции, которая полностью ее окружает, изолируя ее от прямого контакта с землей. Края этой «ванны» изоляции обычно непрерывны с изоляцией стены, и этот метод, как правило, более подходит для обеспечения отсутствия тепловых мостов в фундаменте.

До сих пор может показаться, что изолированные плотные фундаменты — это не проблема для зданий с низким энергопотреблением. Однако это редко бывает так прямолинейно.

alt= 1 Фундаментная система Aeroground компании Kingspan с пенополистиролом, вырезанная для двойных кольцевых балок для поддержки внутреннего и внешнего листа полой стены; 2 система утепленного фундамента Isoquick на улице Лансдаун Драйв, сертифицированной для использования в пассивных условиях, в Лондоне.

Первоначально эта статья была опубликована в 26 номере журнала Passive House Plus. Хотите немедленный доступ ко всем предыдущим выпускам и эксклюзивному дополнительному контенту? Нажмите здесь, чтобы подписаться всего за 10 евро, или нажмите здесь, чтобы получить следующий выпуск бесплатно

Выбор системы фундамента, даже для проектов пассивных домов, часто может зависеть от внешних факторов, таких как состояние грунта. Действительно, на участках, содержащих усадочную глину, которые могут подвергаться значительному перемещению из-за корней деревьев и других зарослей (достаточно распространенная проблема), традиционным решением в этих случаях является заглубление под землю с использованием свайных фундаментов.

Тем не менее, фундаменты ростверкового типа часто выбирают вместо ленточных, когда грунтовые условия плохи или велика вероятность осадки, а также они могут иметь преимущество с точки зрения скорости и стоимости строительства, поскольку обычно требуется меньше земляных работ и меньше бетона.

С другой стороны, современные ленточные фундаменты и даже другие традиционные типы фундаментов также могут быть доведены до стандарта с точки зрения защиты от радона, надлежащей изоляции и конструкции без тепловых мостов — вплоть до уровня пассивного дома.

Чтобы развить этот момент, принимая решение о системе мелкозаглубленного фундамента на основе традиционного понимания того, как населяют и ленточные фундаменты, следует упускать из виду тот факт, что некоторые новые системы включают в себя аспекты как плитных, так и ленточных конструкций и, по-видимому, работают хорошо, при этом допускается использование различных строительных систем — будь то деревянный каркас, ICF, пустотелая стена, наружно-изолированная кладка и т. д.

Установка системы утепленного фундамента Kore, включающая: 1 подготовительные фундаментные работы; 2 укладка пенополистирольной ванны с трубами теплого пола и; 3 залита плита перекрытия.

Например, существует несколько вариаций изолированных стропильных фундаментов, при этом некоторые системы имеют «кольцевую балку» или две, где бетон армирован по краям, а другие нет. Действительно, некоторые утверждают, что системы, включающие кольцевые балки, на самом деле вовсе не являются системами плотов, особенно если бетонная плита недостаточно толстая, чтобы считаться плотом.

Так что, возможно, различие между плотом и полосой больше не имеет значения, когда дело доходит до выбора способа изоляции вашего дома от того, что находится под ним.

Системы утепленных фундаментов

Ирландский гигант строительных материалов Kingspan продает в Ирландии систему утепленных фундаментов под названием Aeroground, основанную на шведской системе Supergrund (компания также предлагает ряд изоляционных решений для обычных фундаментов). Несущие стены и плита перекрытия здания располагаются поверх слоя пенополистирола, обычно с траншеями, прорезанными в изоляции по периметру для кольцевой балки из железобетона для поддержки внешних стен, хотя весь пол способствует поддержке вес здания.

По словам руководителя производства Kingspan Insulation Джо Кондона, конструкция системы зависит от нагрузки на стену. Например, версия, предназначенная в основном для конструкции с деревянным или стальным каркасом, имеет как внутреннюю, так и внешнюю кольцевую балку — одну для каркаса и одну для внешнего листа из блока или кирпича, которые термически изолированы от плиты перекрытия.

«Хотя это выглядит как плот, это не настоящий плот, поскольку кольцевая балка, поддерживающая стены, отделена от плиты пола», — сказал он. Но подготовка земли в основном такая же, как и для плотного фундамента, в том смысле, что участок очищается и полностью выровняется с равномерным слоем камня по всей площади основания дома.

Еще одним ключевым игроком на рынке теплоизолированных фундаментов является компания Kore, которая продает систему теплоизолированных фундаментов, подходящую для пассивных домов, которая называется Kore Insulated Foundation. Технический менеджер по продажам Стивен Маги также подчеркивает, что система в ее стандартной форме не похожа на традиционный плотный фундамент, а представляет собой систему сама по себе.

«Проблема в том, что из-за того, что они выглядят как плотный фундамент, все называют их плотным фундаментом, но с чисто инженерной точки зрения они не являются плотным фундаментом. Они могут быть спроектированы как ростверк, но в своей стандартной форме они принимают элементы традиционного ростверка и элементы ленточного фундамента. Это изолированная система фундамента».

1 Фрагмент системы утепленного фундамента Isoquick под стеной с деревянным каркасом; 2 чертеж, иллюстрирующий детали от пола до стены для системы утепленного фундамента Kingspan Aeroground; 3 200 мм изоляции PIR для обеспечения теплоизоляции под первым этажом схемы пассивного дома в Эссексе, которая представляет собой инновационный подход к традиционному ленточному фундаменту.

Как и версия Kingspan, EPS 300 с его высокой прочностью на сжатие используется в сочетании с бетоном и сталью, а EPS 100 используется в трех слоях для изоляции пола. В зависимости от конструкции могут быть задействованы одна или две кольцевые балки, например, для несущей внутренней или внешней створки.

Существует ряд других систем, основанных на аналогичных принципах, таких как пассивная плита Viking House и Raft Therm от Castleform. Но еще одно известное имя в системах изолированного фундамента — Isoquick, который без колебаний описывает свой продукт как действительно основанный на плотах.

Джонатон Барнетт из Isoquick настаивает на том, что конструктивно плот сильно отличается от кольцевой балки с соединенной плитой перекрытия. «Конструкция кольцевой балки несет всю нагрузку через узкую полосу по периметру с тонким слоем бетона между балками. Это концентрирует нагрузку на узкой полосе изоляции, ограничивая допустимую нагрузку».

Он говорит, что кольцевая балка представляет собой, по сути, ленточный фундамент с усиленной балкой, что, в свою очередь, означает, что земля под балкой должна быть подготовлена ​​на ту же глубину, что и ленточный фундамент, хотя Коре и Кингспан говорят, что это меньше. нужно копать со своими системами.

«Проектирование плиты в виде плоского плота означает, что нагрузка от стен распределяется, что позволяет строить фундаменты в более мягких или глинистых грунтах», — сказал Барнетт. «Это также упрощает конструкцию армирования, устраняя или значительно уменьшая потребность в занимающих много времени арматурных каркасах».

Настоящая конструкция плота также работает лучше в термическом отношении, говорит он, не в последнюю очередь потому, что уровень изоляции под краем плиты остается постоянным. Конструкции кольцевых балок требуют, чтобы бетонная плита была утолщена по краям, а это означает, что изоляция должна быть уменьшена по сравнению с серединой здания. «Все наши детали могут быть разработаны для достижения пассивного стандарта на кольцевом луче», — сказал Маги.

Помимо аргументов о тепловых характеристиках, возможно, выбор среди архитекторов больше зависит от универсальности всех этих систем с точки зрения приспособления к различным типам конструкций, но для других привлекательность плоской системы плотов может заключаться в присущей ей простоте. условиях обеспечения оптимальных теплотехнических характеристик.

Другим фактором, конечно же, является стоимость. Системы изолированного фундамента могут стоить дороже, но один из аргументов заключается в том, что они требуют гораздо меньше земляных или земляных работ, чем традиционные фундаменты, включая необходимость рытья траншей, что, в свою очередь, ускоряет строительство и снижает риск для здоровья и безопасности.

«Удаление навоза выполняется просто и без траншей», — сказал Барнетт. «Точно так же для подготовки фундамента и выравнивающего камня требуется всего день или два. После того, как камень на месте, ваш сайт из грязи, что облегчает жизнь всем, кто работает на работе. От пустой площадки до готового пола обычно проходит менее двух недель. Мы выигрываем контракты просто за счет сбережений».

Инженер-строитель Хиллиард Таннер также считает, что в целом затраты на изолированные и неизолированные системы равны. «Мы сделали ряд изолированных фундаментов, которые в целом дешевле, чем традиционные ленточные фундаменты», — сказал он. Системы изолированного фундамента, безусловно, привлекают больше внимания со стороны крупных подрядчиков, «потому что они очень хорошо работают и с модульными домами, а строителям нравится идея сокращения количества квалифицированного труда, необходимого на стройплощадке», — говорит Стивен Маги из Kore.

1 Деталь фундамента в Денби Дейл, первого в Великобритании сертифицированного пассивного дома с полыми стенами, с легким изолирующим бетонным блоком на стыке стены и пола; 2 Деталь Xtratherm, показывающая выступ изоляции по краю плиты перекрытия, чтобы свести к минимуму тепловые мостики с внутренним листом стены с полостью; 3 Утепленный ленточный фундамент Kingspan толщиной 200 мм с выступом 70 мм до краев под пассивным домом в Инверине, графство Голуэй; 4 этот пассивный дом в графстве Мит имеет ленточный фундамент с Xtratherm толщиной 200 мм под бетонной плитой, в которой также заключены трубы теплого пола, и термоблок Quinn Lite в месте примыкания стены к полу.

Также сокращается использование бетона для утепленных фундаментов. «С точки зрения затрат вы используете гораздо больше полистирола, чем в традиционном фундаменте, но это компенсируется за счет использования примерно на 50% меньше бетона», — добавляет Маги.

Кроме того, в таких системах есть элемент предварительной сборки, поскольку вы, скорее всего, заранее увидите точные характеристики фундамента, включая количество используемой изоляции и бетона. Это может свести к минимуму вероятность ошибок и потери материала на месте. «С точки зрения обеспечения качества это позволяет заранее определить точное количество материалов, которые потребуются, в отличие от традиционных ленточных фундаментов, когда вы выкапываете траншею и приблизительно рассчитываете количество бетона, необходимое для ее заполнения». Как упоминалось ранее, состояние грунта остается самым важным фактором, а это означает, что ленточный или свайный фундамент может быть лучшим выбором, когда почва более мягкая или подвержена потенциальному нарушению со стороны близлежащих корней деревьев, или если нагрузки на стены данной конструкции могут быть высокими. местами слишком тяжелы или если рассматриваемый участок содержит водоносные горизонты.

Маги говорит, что систему Kore можно использовать практически в любых грунтовых условиях. «Если грунтовые условия плохие, система может быть спроектирована больше как традиционный плот, при этом грунтовые балки и ребра внутри плиты включаются, чтобы вся система действовала монолитно. В случае очень плохих грунтовых условий, т.е. на насыпном грунте плот может опираться на стандартные сваи, сохраняя при этом полный тепловой разрыв между сваями (землей) и плотом». В любом случае система должна быть спроектирована инженером с соответствующей квалификацией с учетом грунтовых условий и надстройки.

Ленточный фундамент

В то время как защитники плотного фундамента часто повторяют, что ленточный фундамент может привести к тепловому компромиссу по сравнению с системами утепленного фундамента, в Passive House Plus на протяжении многих лет было реализовано множество проектов различных типов строительства, которые достигли стандарт пассивного дома с традиционным ленточным фундаментом.

Ключ хорошая детализация. Это может означать утепление стен, которое продолжается ниже уровня земли, доходит до утепления пола и обеспечивает достаточное перекрытие теплоизоляции между утеплением стены и утеплением пола. Учитывая, что температура грунта на определенной глубине остается относительно высокой по сравнению с внешними условиями, отсутствие изоляции под блоками, разделяющими изоляцию стен и изоляцию пола, может не иметь значения, если слой изоляции опускается ниже уровня изоляции пола. Например, ведущий ирландский производитель изоляции Xtratherm рекомендует укладывать слой изоляции стен на глубину 225 мм ниже слоя изоляции пола.

Фундамент в проекте социального жилья с рейтингом A1 компании Linham Construction в Дублине, демонстрирующий 1 пеностеклянный гравий и заполнитель Geocell под бетонной плитой; 2, за которым следует радоновый барьер и; 3 225-миллиметровый железобетон с отделкой Power Float.

Если со стороны помещения стеновая сборка имеет изоляцию, например, на внутренней стороне деревянного каркаса, то тепловые мостики в этом стыке можно свести к минимуму, например, установив изоляционный бортик по краям плита перекрытия, которая соединяется с изоляцией со стороны помещения в соответствии с ACD (приемлемые детали конструкции).

В равной степени общей деталью для каменных проектов является наличие блока с низкой теплопроводностью в основании внутреннего листа каменной кладки, где стена встречается с изоляцией пола, чтобы минимизировать потери тепла через это соединение. Компания Xtratherm сообщила Passive House Plus, что провела обширный термический анализ широкого спектра продуктов на ирландском рынке, предназначенных для эффективной изоляции полов и стыков полов и стен.

«Любопытно, что многие поставщики систем не указывают результирующее значение Psi для этого соединения», — сказал Марк Мадженнис, старший технический консультант Xtratherm. Мадженнис сказал, что результирующие значения Psi от хорошо детализированных изолированных ленточных фундаментов в целом сопоставимы с системами изолированных фундаментов.

«Да, несмотря на то, что может быть снижение значения Psi для некоторых систем изолированного фундамента, традиционная детализация ленточного фундамента с использованием блоков средней плотности и тщательная детализация обычной изоляции также снижает значение Psi», — сказал он.

Собственные данные компании основаны на принятых в Ирландии строительных деталях (ACD) и допускают типичные сжимающие нагрузки для жилых помещений, а также детализацию по радону в соответствии с рекомендациями Агентства по охране окружающей среды Ирландии.

«Он также может обойтись без специальных инженерных расчетов, необходимых для фундаментных систем», — сказал Мадженнис. В этой детали используются плиты CavityTherm Foundation Riser в полости, простирающиеся ниже влагонепроницаемого слоя (DPC), обеспечивая перекрытие не менее 225 мм от верхней части изоляции пола. Он представляет собой радоновый барьер, расположенный поперек полости, рассекающий или переплетающийся под изоляцией, а затем простирающийся под изоляцией пола.

Магеннис сказал, что для любого, кто хочет выбрать фундаментную систему, ключевым моментом является четкое определение характеристик продуктов и системы, а также опубликование и сертификация заявлений о производительности лицом с соответствующей квалификацией, например, зарегистрированным NSAI термальным специалистом. мостовое моделирование оценщика – таким образом, чтобы это было легко понять. Он также подчеркнул необходимость «более качественной и простой детализации на месте».

Другой альтернативой изолированным плитам или ленточным фундаментам является Geocell, пеностеклянный гравийный материал, который работает как легкая внешняя изоляция и располагается под плитой пола. Он несущий, с прочностью на сжатие, сравнимой с твердым ядром, и свободно дренирует. Система сертифицирована для пассивного дома и предлагает тепловые характеристики, аналогичные основным системам изоляции, со значением лямбда 0,08 Вт/м2К. Он полностью сделан из переработанного стекла и распространяется в Ирландии компанией Linham Construction.

Модернизация

Конечно, неудивительно, что, за исключением подъема всего здания, модернизировать системы изолированного фундамента практически невозможно.

Но есть некоторые меры, которые могут быть достаточно рентабельными для реализации, например, выкапывание цокольного этажа и добавление изоляции. «То, что вы будете там делать, это выкопать пол до уровня, который будет достаточно компактным, чтобы создать ровное основание, положить изоляцию, положить плиту пола и положить слой изоляции по периметру, чтобы создать мостик холода между плитой перекрытия и нижней частью внутренней стены», — сказал Джо Кондон из Kingspan.

Самой большой проблемой будет гидроизоляция и сохранение несущих конструкций на месте, пока вы разрываете пол.

Еще один шаг может заключаться в том, чтобы опустить внешнюю изоляцию ниже уровня первого этажа, чтобы устранить тепловые мосты. Иногда достаточно просто провести внешнюю изоляцию достаточно глубоко под землей, поскольку, как только вы опуститесь ниже определенной глубины, температура грунта все равно возрастет.

Радоновые барьеры

В районах с высоким уровнем радона строительные нормы Ирландии и Великобритании обычно предусматривают, что новые здания должны быть оснащены прочным противорадоновым барьером и отстойником, в то время как в менее затронутых районах могут все же потребоваться некоторые основные защитные меры. .

По словам Хиллиарда Таннера, с системами изолированного фундамента, как он их описывает, отстойник для радона входит в верхнюю часть насыпи, как обычно, а затем под изоляцией размещаются барьеры, оставляя ее снаружи по бокам изоляции. В качестве альтернативы вы можете установить барьер поверх первого или второго (из трех) слоев изоляции пола, а затем в контакте с кольцевой балкой.

  • Фундамент в проекте социального жилья с рейтингом A1 компании Linham Construction в Дублине, демонстрирующий пеностеклянный гравий и заполнитель Geocell под бетонной плитой
    Фундамент в проекте социального жилья с рейтингом A1 от Linham Construction в Дублине, демонстрирующий пеностеклянный гравий и заполнитель Geocell под бетонной плитой.

  • Радоновый барьер
    Радоновый барьер

  • Заливка бетонной плиты поверх изоляции Xtratherm с выступом изоляции по краям
    Заливка бетонной плиты поверх изоляции Xtratherm с выступом изоляции по краям

  • Плита перекрытия литая
    Залита плита пола

  • Железобетон толщиной 225 мм с затирочной поверхностью.
    Железобетон толщиной 225 мм с затиркой.

  • Фундамент из пассивных плит Isoquick в знаковом Центре предпринимательства UEA, сертифицированном для пассивных систем
    Фундамент из пассивных плит Isoquick в знаменательном сертифицированном пассивном центре UEA Enterprise Center

  • Фрагмент фундамента в Denby Dale, первом в Великобритании сертифицированном пассивном доме с полыми стенами, с легким изолирующим бетонным блоком на стыке стены и пола
    Деталь фундамента в Денби Дейл, первом в Великобритании сертифицированном пассивном доме с полыми стенами, с легким изолирующим бетонным блоком на стыке стены и пола.

  • Фрагмент системы утепленного фундамента Isoquick под стеной с деревянным каркасом
    Фрагмент системы утепленного фундамента Isoquick под стеной с деревянным каркасом

  • Вид с воздуха на систему фундамента KORE Insulation с двумя кольцевыми балками
    Вид с воздуха на систему фундамента KORE Insulation с двумя кольцевыми балками

  • Утепленный ленточный фундамент Kingspan толщиной 00 мм с выступом 70 мм до краев под пассивным домом в Инверине, графство Голуэй
    Утепленный ленточный фундамент Kingspan толщиной 00 мм с выступом до краев высотой 70 мм под пассивным домом в Инверине, графство Голуэй

  • Изолированная система фундамента Isoquick на улице Лансдаун Драйв, сертифицированной для пассивных систем, в Лондоне.
    Изолированная система фундамента Isoquick на улице Лансдаун Драйв, сертифицированной для пассивных систем, в Лондоне.

  • Этот пассивный дом в графстве Мит имеет ленточный фундамент с Xtratherm толщиной 200 мм под бетонной плитой, в которой также заключены трубы теплого пола, и термоблок Quinn Lite в месте примыкания стены к полу.
    Этот пассивный дом в графстве Мит имеет ленточный фундамент с Xtratherm толщиной 200 мм под бетонной плитой, которая также охватывает трубы теплого пола, и термоблок Quinn Lite на стыке стены с полом.

  • Изоляция Xtratherm толщиной 150 мм, уложенная под плиту пола первой в Ирландии аптеки пассивного дома, на тесном участке в Типперэри
    Изоляция Xtratherm толщиной 150 мм уложена под плиту пола первой в Ирландии аптеки для пассивного дома в тесном месте в Типперэри.

  • Geocell, материал из пеностеклянного гравия, несущий и изолирующий
    Geocell , материал из пеностеклянного гравия, который одновременно является несущим и изолирующим.

  • Изоляция PIR толщиной 200 мм для обеспечения изоляции под цокольным этажом пассивного дома в Эссексе с инновационным подходом к традиционному ленточному фундаменту
    200 мм изоляции PIR для обеспечения изоляции под первым этажом схемы пассивного дома в Эссексе, в которой был использован инновационный подход к традиционному ленточному фундаменту.

  • Деталь Xtratherm, показывающая выступ изоляции по краю плиты перекрытия для минимизации тепловых мостиков с внутренним листом полой стены
    Деталь Xtratherm, показывающая выступ изоляции по краю плиты перекрытия, чтобы свести к минимуму тепловые мосты с внутренним листом стены с полостью

  • Фундаментная система Aeroground компании Kingspan с изоляцией из пенополистирола разрезана на двойные кольцевые балки для поддержки внутреннего и внешнего листа полой стены;
    Фундаментная система Aeroground компании Kingspan с изоляцией из пенополистирола разрезана на двойные кольцевые балки для поддержки внутреннего и внешнего листа полой стены;

  • Изоляция XPS, уложенная на раскопанном первом этаже первого в Ирландии сертифицированного проекта модернизации пассивного дома, разработанного обозревателем PH+ Саймоном МакГиннессом
    Изоляция XPS уложена на раскопанном первом этаже первого в Ирландии сертифицированного проекта модернизации пассивного дома, разработанного обозревателем PH+ Саймоном МакГиннессом.

  •

Просмотр встроенной галереи изображений в Интернете по адресу:

https://passivehouseplus.ie/magazine/guides/the-ph-guide-to-insulating-foundations#sigProId609cd85f7e

Как изолировать фундамент — Build It

Авторизоваться

Поделиться артикулом:

Войдите/зарегистрируйтесь, чтобы сохранить статью на потом

Build It

Хорошая энергоэффективность начинается с нуля. Тим Доэрти рассказывает, что вам нужно знать, чтобы обеспечить изоляцию фундамента

Тим Доэрти

28 июля 2018 г.

Когда мы думаем о фундаментах, большинство из нас, вероятно, представляют себе простые ленточные или траншейные варианты, в которых бетонные и блочные фундаменты располагаются только под внешними и внутренними несущими стенами. Но если вы думаете о своей стратегии изоляции, вам также необходимо учитывать тип первого этажа, который вы используете.

Например, опорные плиты должны иметь собственное основание из соответствующим образом уплотненного твердого сердечника и песчаной насыпи. Между тем, подвесные полы — будь то деревянные или бетонные — напрямую поддерживаются внешними стенами и фундаментом дома. Таким образом, все становится частью одного и того же теплового элемента.

Энергоэффективность

Почти все дома, построенные до 1980 года, имеют холодный цокольный этаж. Не учитывались потери тепла через опорный грунт или, что еще хуже, активные сквозняки через щели
в подвесных конструкциях.

Очевидно, что с тех пор стандарты значительно изменились, но изменились и наши ожидания. В настоящее время в моде деревянные, каменные или фарфоровые полы, укладываемые на полы с подогревом, чтобы у нас было ощущение уюта под ногами; и это автоматически означает, что нам нужна лучшая изоляция.

Установка этого может быть проблемой для ремонтников, но есть много вариантов для тех, кто занимается самостоятельным строительством с нуля.

На этой иллюстрации от Viking House показан пакет Passive House Budget Build, который включает высокоизолированный фундамент, рассчитанный на достижение коэффициента теплопередачи 0,10 Вт/м2K

Строительные нормы и правила устанавливают целевые значения коэффициента теплопередачи для потерь тепла через фундамент. Наиболее распространенные решения обычно составляют от 0,14 до 0,18 Вт/м2К, но ограничение составляет 0,25 Вт/м2К. Существуют также минимальные стандарты воздухонепроницаемости (10 воздухообменов в час), которые большинство самостроителей стремятся улучшить.

В целом, это демонстрирует нашу растущую нетерпимость к сквознякам фундамента дома, которые могут подорвать улучшение изоляции стен и ткани крыши. Поэтому в настоящее время считается, что правильная тепловая детализация пола и фундамента играет огромную роль в общих характеристиках здания.

Несущие плиты и траншейные фундаменты

Наиболее распространенным типом фундамента является траншейная насыпь, при которой выкапывается достаточно глубокая и широкая траншея, прежде чем она будет полностью заполнена товарным бетоном.

Этот подход часто сочетается с опорной плитой для конструкции пола, которая обычно представляет собой бетон толщиной 100-150 мм, залитый на месте поверх должным образом уплотненного твердого основания. Эта установка означает, что плита не зависит от фундамента стены по периметру, поэтому изоляция может быть встроена либо под, либо поверх конструкции первого этажа.

В обоих сценариях тип изоляции должен иметь соответствующую плотность, чтобы выдерживать прилагаемые нагрузки. Он также должен иметь низкое водопоглощение, а также быть в целом устойчивым к загрязнениям, особенно там, где часть или весь материал может находиться под влагонепроницаемой мембраной (DPM).

Таким образом, наиболее часто используемыми продуктами являются вспененный полистирол (EPS), который формуется из гранул вспененного стирола; или экструдированный полистирол (XPS), который представляет собой однородный ячеистый пенопласт.

Если вы укладываете изоляцию поверх бетонной плиты, вы также можете рассмотреть возможность использования жестких листов из полиизоцианурата (PIR), которые имеют интегрированную подложку из фольги для повышения производительности.

Всякий раз, когда вы или ваш проектировщик указываете детали и тип изоляции, крайне важно следовать техническим рекомендациям производителя, чтобы убедиться, что продукт, который вы планируете использовать, подходит для данного применения.

Никогда не заказывайте универсальную изоляцию и не полагайтесь на то, что продавец правильно определит спецификацию, поскольку PIR и, в частности, некоторые XPS более восприимчивы к химическому воздействию при установке во влажных условиях (т. е. под землей).

Все три упомянутых выше изоляционных материала также различаются по своим энергетическим характеристикам; EPS наименее термостойкий, тогда как PIR обеспечивает наилучшие характеристики. Как правило, вам может потребоваться около 150 мм изоляции из пенополистирола для установки под плитой, в то время как для установки над плитой может потребоваться 100 мм PIR, но точная глубина будет зависеть от уровня энергоэффективности, к которому вы стремитесь.

Многие хорошо организованные и опытные строители предпочитают укладывать изоляцию под залитую бетонную плиту, так как это устраняет необходимость во вторичной стяжке пола. Другие могут предпочесть сначала отлить плиту, ожидая, что она получит некоторое повреждение поверхности во время строительных работ, затем изолировать сверху и закончить стяжкой (которая может включать пол с подогревом), когда надстройка станет водонепроницаемой.

Компьютерная графика, показывающая Фенольная изоляция Kingspan K103, установленная здесь поверх балок и блочного перекрытия и под стяжкой имеет решающее значение для устранения тепловых мостов на краю плиты/стяжки. Обычно это делается путем укладки тонкой вертикальной полосы (обычно толщиной 25-50 мм) такого же жесткого утеплителя между наружной стеной и периметром плиты или стяжки.

Идея состоит в том, что этот небольшой выступ изоляции будет соединяться с внешней стеной, чтобы уменьшить или исключить возможность утечки тепла через основание стены. Это легко сделать, если последний изолируется с внутренней стороны, но сложнее, когда теплозащита ограничена только полостью.

В таких ситуациях обычное решение состоит в том, чтобы уложить изоляцию полости ниже уровня пола и использовать блоки из AAC (автоклавного ячеистого бетона) с подходящей прочностью на сжатие под гидроизоляционным слоем (DPC).

Подвесные бетонные полы

Этот тип конструкции пола был разработан для ситуаций, когда нестабильность грунта могла бы потребовать массовых земляных работ и заполнения новой, соответствующим образом уплотненной твердой сердцевиной. Если вы столкнулись с такой ситуацией, часто будет более рентабельным перекрыть проблемную зону мостом и, возможно, выкопать траншеи для фундамента немного глубже, чтобы компенсировать это.

Предварительно напряженные железобетонные балки являются наиболее распространенным вариантом. Они предназначены для работы с пролетами до 4 м или около того между блоками фундамента. Затем их можно изолировать одним из двух способов.

Первый заключается в использовании стандартных газобетонных (термо)бетонных блоков, которые могут располагаться на предварительно отформованных выступах по бокам бетонных балок для создания ровной поверхности. На данный момент у нас есть структурный пол, действующий однородным образом.

Затем нам потребуется установить жесткую изоляцию и вторичную стяжку пола (или ДСП с плавающими шпунтами и пазами/массив дерева). Это делается с использованием тех же вариантов, что и для утепления над фундаментными плитами.

Второй вариант заключается в использовании специальной системы, при которой предварительно формованные пенополистирольные блоки или блоки из пенополистирола изготавливаются для установки между и поверх бетонных балок соответствующей формы. Эти блоки из полистирола устраняют необходимость в бетонных блоках для поддержки окончательной стяжки пола, уложенной выше.

Подвесные деревянные полы

Еще один знакомый вариант, они могут заменить бетонные балки, при этом все большее внимание уделяется деревянным балкам из-за их большей прочности и способности перекрывать значительные расстояния.

Существует множество способов поддержки изоляции, самый аккуратный и эффективный способ – это боковые или нижние фиксированные рейки на лагах со сборными жесткими плитами (OSB или аналогичными), перекрывающими промежутки. С некоторыми типами инженерных балок вы часто можете просто использовать нижний фланец балки в качестве выступа.

Жесткая изоляция или изоляция из минеральной ваты может быть установлена ​​поверх этих досок (между балками) на соответствующую глубину для достижения требуемых значений коэффициента теплопередачи. Однако сама балка останется мостиком холода между интерьером дома и пустотой под полом.

Эта деталь также будет менее воздухонепроницаемой и полной, если вы не добавите сплошные и проклеенные пароизоляционные слои (VCL) и, возможно (если вы настоящий энтузиаст), тонкий слой жесткой изоляции поверх всего пола.

Стандартные фундаменты и плиты для пассивных домов

Традиционные варианты, которые мы подробно описали до сих пор, могут достигать коэффициента теплопередачи первого этажа в районе 0,14–0,18 Вт/м2К. Тем не менее, тем из вас, кто хочет строить в соответствии с высокоэффективным стандартом пассивного дома, необходимо стремиться к более чем 0,08–0,09 Вт/м2К.

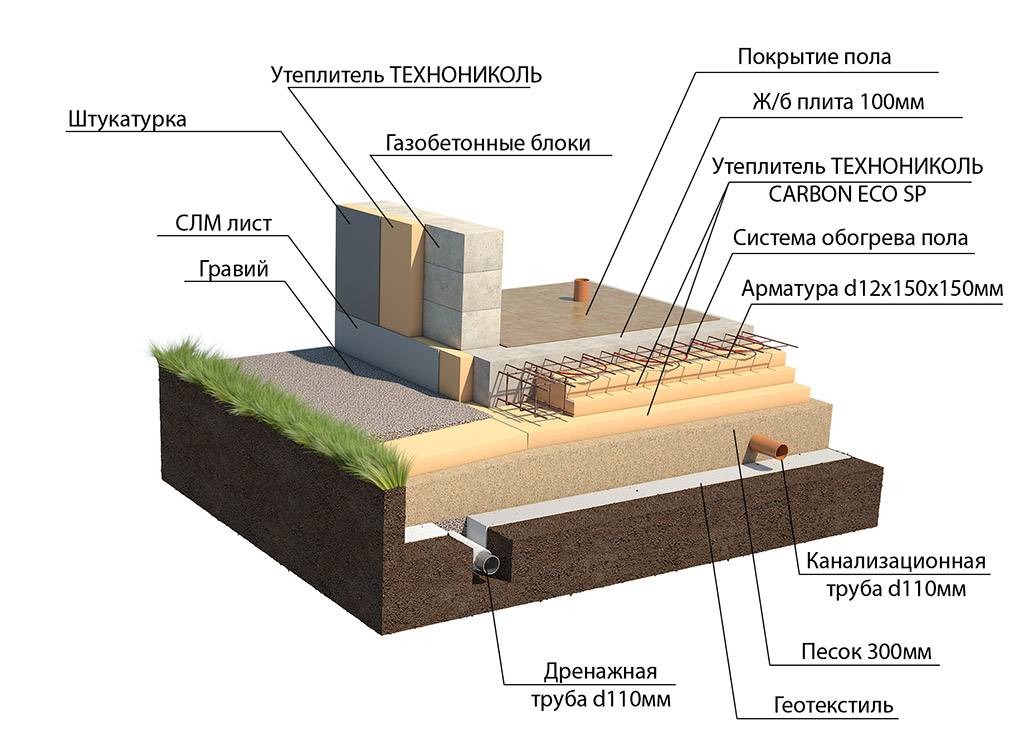

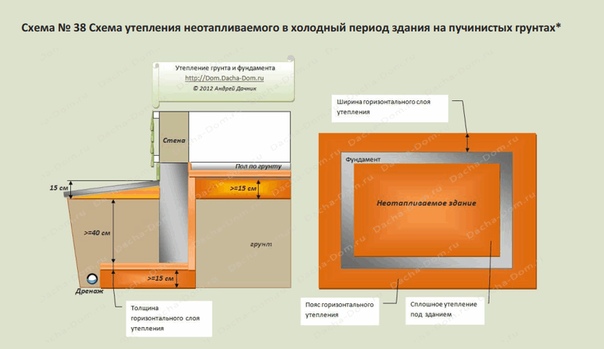

Это можно сделать, уложив теплоизоляцию не только под плиту первого этажа, но и под фундамент стены по периметру, чтобы в итоге у вас была сплошная тепловая оболочка под всем домом.

С инженерной точки зрения есть два варианта. Вы можете либо использовать ростверк, который представляет собой железобетонную плиту и фундамент, залитые в одно целое, либо выбрать кольцевую балку из армированного бетона по периметру для поддержки несущих стен с отдельной железобетонной плитой для пола.
