Зачем и как утеплять ленточный фундамент?

В процессе планирования и начала строительства нового дома большинство владельцев земельных участков отдает предпочтение классическому ленточному фундаменту. При этом, многие игнорируют требования нормативно-технической документации, действующей в РФ, предпочитая экономить на утеплении фундамента и цоколя. Частные застройщики объясняют такое решение тем, что фундамент находится в земле, которая и будет защищать его от воздействия промерзания. Так ли это? В этой статье мы предлагаем разобраться в данном вопросе.

Для чего нужно утепление?

Принимая решение о том, утеплять фундамент или нет, стоит учесть, что, во-первых, на ленточный фундамент независимо от толщины засыпного слоя будут воздействовать силы морозного пучения. Они создают условия для повышения силовой нагрузки на фундамент и, как следствие, его деформации. Такое здание быстро начнет проседать или пойдут трещины по периметру цоколя, а в худшем случае — до самого верха стены. Во-вторых, при неутепленном фундаменте теплопотери могут существенно возрасти. Кроме того, придется увеличить расходы на отопление особенно в морозные дни. В-третьих, при наличии подвального помещения будет образовываться конденсат, что приведет к появлению сырости, плесени и грибка. И, наконец, все вышеописанные последствия неутепленного фундамента могут привести в скором времени к необходимости его капитального ремонта, а иногда и всего здания.

Именно по этим причинам необходимо уже на этапе проектирования дома или здания заложить расходы на утепление ленточного фундамента. Относительно небольшие затраты на утепление, например, с помощью плит экструзионного пенополистирола позволят защитить основание дома от сил морозного пучения, увеличить долговечность здания, сократить расходы на отопление, особенно, если в доме планируется обустройство подвала.

Чем утеплить ленточный фундамент?

Рассмотрим вариант утепления с экструзионным пенополистиролом. Для утепления ленточного основания дома вам понадобится праймер, рулонная гидроизоляция, плиты XPS, крепеж или мастика. Если же в вашей местности преобладают суглинки или глинистая почва, возле фундамента также необходимо обустроить утепленную отмостку с дренажным слоем из профилированной мембраны.

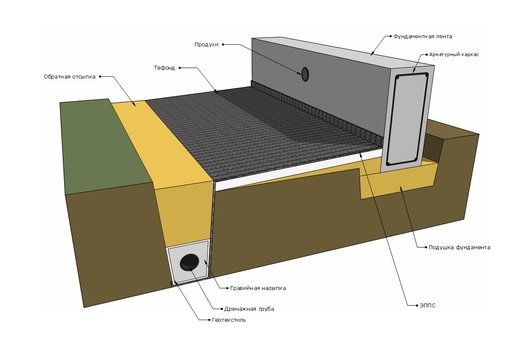

Инструкция по утеплению фундамента с помощью экструзионного пенополистирола

Первый этап любого процесса утепления — подготовка поверхности основания. Ее необходимо хорошо очистить от пыли и грязи. Также поверхность нужно выровнять: убрать выступы, а сколы, трещины и раковины заделать цементно-песчаным раствором. Далее поверхность обработать битумным праймером (грунтовкой), который позволяет усилить сцепление между гидроизоляционным материалом и поверхностью фундамента. После подготовки можно приступать к основному процессу утепления:

1. Изолировать фундамент рулонными гидроизоляционными материалами, например, битумно-полимерной изоляцией. Ее укладка осуществляется снизу вверх с обязательным нахлестом полотнищ путем наплавления на поверхность ленточного фундамента.
2. Если дом находится на почве из суглинков или глины, необходимо обустроить двухслойную гидроизоляцию, а именно предусмотреть  несколько слоев битумно-полимерной изоляции под XPS.
3. Далее необходимо уложить теплоизоляционный слой. Если вы хотите, чтобы материал был устойчив к механическим воздействиям, а также минимально поглощал влагу и обладал высокой прочностью и долговечностью, выбирайте плиты XPS (экструзионный пенополистирол). Их необходимо укладывать с разбежкой швов на специальную мастику или использовать для крепления специальный крепеж с приклеивающим слоем.
4. Следующий шаг — обратная засыпка грунта.
5. Также стоит учесть, что для фундаментов во влажных почвах (глина, суглинки) желательно обустроить пристенный дренаж. Для этого уложить профилированную мембрану непосредственно на экструзионный пенополистирол. Такой дренаж позволит убрать большую часть поступающей из грунта влаги и защитить от нее фундамент.

Видео-инструкция по утеплению фундамента

Важно: утепление цоколя

Чтобы теплоизоляция ленточного фундамента была эффективна на 100%, рекомендуем также утеплить и цоколь — основание дома, которое находится над землей. Утепление ленточного фундамента и утепление цоколя лучше делать с помощью одного теплоизоляционного материала — экструзионного пенополистирола. Утепленный по этой инструкции ленточный фундамент прослужит долгие годы без необходимости постоянно проводить текущие и капитальные ремонты. Утепленный фундамент — первый шаг к обустройству теплого подвала, в котором зимой не промерзнут продукты. Также он станет отличным барьером, который не позволит уходить теплу за пределы конструкции дома, за счет чего можно существенно сэкономить на отоплении.

Понравилась статья?

Подписывайтесь на наш канал в Telegram, и группу vk.com. Будьте в курсе наших новых материалов, строительных новостей и лайфхаков.

Теги: утепление фундамента, как утеплить ленточный фундамент, утепление ленты, carbon, xps, утепление фундамента пенополистиролом

как правильно утеплить фундамент частного дома

KNAUF Therm

02.07.2020

СОДЕРЖАНИЕ

1. Стоит ли утеплять цоколь фундамента
2. Плюсы утепления фундамента
3. Требования к утеплителю
4. Виды утеплителей
5. Инструкция по утеплению фундамента пенопластом
6. Особенности утепления пенополиуретаном
7. Утепление засыпным способом
8. Как отвести воду от цоколя
9. Утепление в зависимости от типа фундамента

Фундамент — основа любого дома. Именно на нем держатся стены и другие вышележащие конструкции. Зимой он подвергается сильному воздействию влаги, страдает от пониженной температуры, что приводит к разрушению. Однако утепление фундамента снаружи поможет избежать этих проблем, а заодно защитит его от воздействия сырости, плесени.

Цоколь — та часть, которая соединяет фундамент и стены. Местами он скрыт под землей, а частично возвышается над ней, переходя в стену. На цоколь и фундамент опираются несущие стены, перекрытия, так что эти части дома наиболее уязвимы. Кроме того, они находятся под землей и потому регулярно страдают от влажности и заморозков.

В то же время цоколь — одна из важнейших частей дома. Помимо привлекательного внешнего вида он оберегает помещение от холода, влаги. Утепление цоколя снаружи позволяет защитить здание от промерзания и влажности. Это увеличит срок эксплуатации здания и сделает подвал (если он есть) теплее.

Стоит ли утеплять цоколь фундамента

Незащищенный железобетонный фундамент будет неминуемо охлаждаться зимой. Холод перекинется на соседние конструкции. Даже несмотря на то, что у стен и потолка отдельная изоляция, начнется промерзание почвы, а следом за ними — потеря тепла, дополнительные траты на отопление.

Если установить утеплитель для фундамента дома снаружи и выбрать оптимальный материал, вы сможете сэкономить до 25% тепла, а заодно избежать перепадов температуры, которые разрушительно воздействуют на основу здания.

Плюсы утепления фундамента

Сейчас продается множество материалов, которые подойдут для утепления фасада. Качество утеплителя для фундамента дома снаружи определяется по нескольким характеристикам:

• теплопроводность – чем меньше, тем лучше теплоизоляция материала;
• гидрофобность – утеплитель должен впитывать как можно меньше влаги;
• прочность на сжатие – почва оказывает сильное давление на основу дома, так что утеплитель должен стойко это переносить;
• устойчивость, особенно от воздействия грибка и плесени.

Цена утеплителя зависит от площади покрытия, условий работы и, конечно, материала.

Требования к утеплителю

Чем утеплить фундамент частного дома снаружи? На рынке есть несколько лидеров, и каждый имеет свои особенности.

Виды утеплителей

Пенополистирол

Пенополистирол

или пенопласт — один из самых популярных утеплителей. Этот доступный материал продается в форме листов, которые легко разрезать обычным ножом. Им утепляют фундамент и другие конструкции.

Чтобы выдержать подземную нагрузку, толщина пенопласта должна составлять не менее 5 см — тогда он отлично справится с давлением. Но это не все преимущества:

• из-за небольшого веса упрощается монтаж;
• практически не впитывает влагу;
• за счет антипиренов в составе устойчив к воспламенениям;
• хорошо сохраняет тепло;
• не усаживается при эксплуатации;
• устойчив к различным веществам, плесени, грибкам;
• сочетается с другими материалами вроде извести, штукатурки, мастик.

Экструдированный пенополистирол

Экструдированный пенополистирол (ЭППС) и пенопласт создаются из одного вещества, но технология производства у них разная. Во время переработки полистирольного сырья будущий ЭППС проходит через процесс под названием экструзия и очень сильно нагревается. Из-за этого он становится более плоским и теряет зернистость. В результате улучшаются характеристики материала, а заодно повышается цена — минимум в два раза.

Пенополиуретан

Пенополиуретан (ППУ) — жидкий материал, который быстро застывает. Он наносится при помощи распылителя, образуя твердое покрытие, что позволяет утеплить поверхность без стыков. Кроме того, пенополиуретан:

• проникает в каждую трещину;
• наносится на сложные формы;
• хорошо сцепляется с другими поверхностями;
• выдерживает перепады температуры;
• устойчив к грибкам, плесени.

Из минусов можно отметить высокую стоимость и тление при высокой температуре. Так что если вам нужно утеплить сильно нагревающуюся поверхность, ППУ не подойдет. Также им непросто работать — тут должна быть набита рука, — поэтому самостоятельно утеплить фундамент вряд ли получится.

Керамзит

Керамзит изготавливается из переплавленной глины. Это не самый популярный материал, потому что ППС, ЭППС, ППУ существенно превосходят его по характеристикам. Керамзит очень хрупкий, хорошо впитывает влагу. Выигрывает он в основном за счет цены и экологичности: при производстве используются только природные элементы. Однако материал подойдет для деревянного дома, где живут в теплое время года. Срок эксплуатации керамзита составляет около 50 лет.

Мастики

Мастика — густая жидкость на основе битума. Из-за низких теплоизоляционных свойств она используется как база перед укладкой других материалов. Чтобы результат был положительным, ее наносят в несколько слоев. Мастика заполняет трещины, делая конструкцию прочнее, и защищает поверхность от влаги.

Пенополистирол — самый простой и при этом надежный способ способ утепления фундамента дома снаружи своими руками. Вам понадобятся клей, армирующая сетка, грунтовка, штукатурка, дюбели-грибки, шпатели, нож, дрель. Работа пройдет в несколько этапов:

1. Если нужно утеплить фундамент уже построенного дома, то раскопайте по периметру жилья основание, сделав траншею в метр шириной и высотой с фундамент. После этого надо убрать остатки почвы и на неделю оставить землю просохнуть.
2. Дальше поверхность требуется загрунтовать составом на основе латекса, чтобы защитить ее от трещин и влаги.
3. Листы пенопласта прикрепляются с помощью специального клея. Он наносится крупными каплями по всей поверхности, а также по всему периметру плиты на расстоянии 3-4 см от края. Затем его нужно равномерно распределить по материалу.
4. Пенопласт прикрепляется к поверхности легким нажатием, сильно давить не нужно.
5. Листы необходимо зафиксировать дюбелями в тех участках фундамента, которые расположены выше уровня грунта. Для этого потребуется просверлить отверстия дрелью.
6. Все швы нужно заделать клеем или монтажной пеной, поверхность выровнять.
7. Остается засыпать траншею грунтом, а затем тщательно утрамбовать землю.
8. Пенопласт, который виден выше уровня почвы, нужно отштукатурить. Производители рекомендуют делать это сразу после высыхания клея — спустя три дня. Сверху на материал накладывается армирующая сетка и штукатурка.

Для утепления фундамента отлично подойдет

КНАУФ Терм Фундамент

. Этот экологически чистый материал обеспечивает повышенную адгезию при оштукатуривании, не требует механического крепления и дополнительных работ после монтажа.

Инструкция по утеплению фундамента пенопластом

ПЕНОПОЛИСТИРОЛ KNAUF THERM® ДЛЯ УТЕПЛЕНИЯ ФУНДАМЕНТА

KNAUF THERM® ФУНДАМЕНТ

В случае с пенополиуретаном порядок действий схож: выкопать траншею, очистить фундамент, просушить поверхность, удалить осыпающиеся части. После можно приступать к покрытию — его толщина составит 3-5 см. Как только наружный утеплитель высох, траншею можно закопать, а затем провести отделочные работы на видимой части фундамента.

По сравнению с керамзитом или мастикой пенополиуретан однозначно выигрывает. Мастика будет хорошей основой для утепления в сочетании с пенопластом, керамзит требует дополнительных процедур из-за высокого влагопоглощения и не настолько надежен.

ППС и ЭППС состоят из одного вещества, поэтому не слишком отличаются в плане установки. Разница в том, что экструдированный пенополистирол нужно расцарапать перед тем, как приклеить, чтобы он лучше цеплялся за стену.

Для установки ППС и ЭППС нужно больше оборудования: клей, шпатели, дюбеля, сетка. В то же время при кажущейся простоте пенополиуретана им намного труднее воспользоваться. Да, он прикрепляется к стене самостоятельно, но нужно иметь большой опыт, чтобы сделать всё правильно.

Особенности утепления пенополиуретаном

Для засыпного способа используются гравий или керамзит, которые хорошо поглощают влагу. Так, коэффициент влагопоглощения керамзита — 20 %, в то время как у пенопласта — 4 %. Но этот материал до сих пор остается популярным из-за дешевизны.

Укладка проходит в несколько этапов:

1. Как и в других случаях, сначала нужно вырыть траншею.
2. На дно и стены ямы укладывается гидроизоляционная пленка. Иногда поверхность покрывают битумной мастикой.
3. Следом засыпается керамзит или гравий. Его нужно разровнять, а затем накрыть еще одним слоем пленки.
4. Сверху высыпается песок слоем в 20 см. Его необходимо тщательно утрамбовать.
5. Остается сделать отмостку — водонепроницаемое покрытие по периметру здания. Оно выполняет не только защитную, но и декоративную функцию.

Утепление засыпным способом

Чтобы уберечь цоколь от влаги, следует отвести жидкость от основания дома. Для этого потребуется открытая или закрытая дренажная система.

Своими руками проще сделать открытый дренаж. Для этого вдоль всего здания нужно вырыть канаву глубиной в 1 м и шириной в 0,5 м. Лучше выкапывать так, чтобы стенки были под углом в 30 градусов — тогда вода стекает в дренажный колодец намного интенсивнее.

Закрытый дренаж монтируется с помощью труб, которые нужно врыть в грунт по периметру дома и обмазать геотекстилем. Трубы тоже следует установить под наклоном, чтобы вода быстрее попадала в колодец.

Как отвести воду от цоколя

Как правильно утеплить фундамент частного дома снаружи? Чтобы ответить на этот вопрос, нужно определить его тип:

• ленточный;
• плитный;
• свайный;
• столбчатый.

Утепление в зависимости от типа фундамента

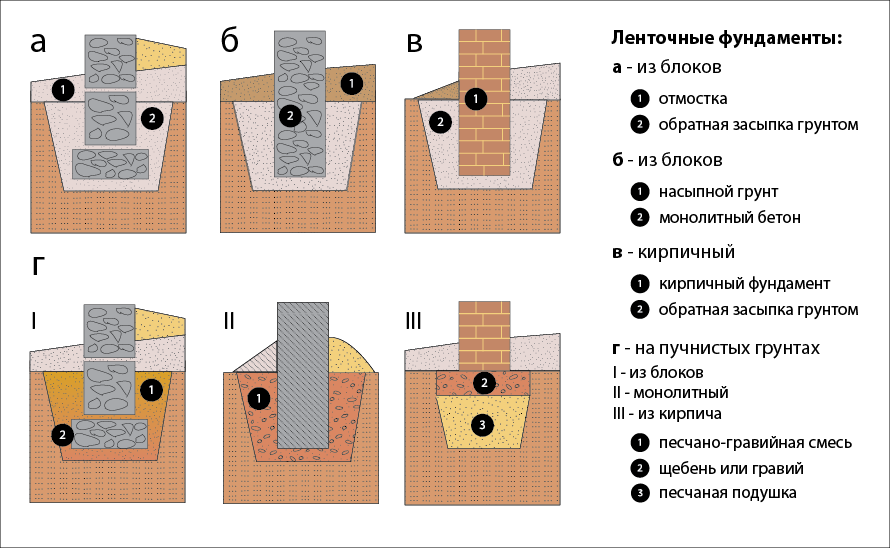

Ленточный выполнен из монолитного железобетона и подходит к большинству грунтов. Он пригоден для строительства заглубленного помещения вроде подвала и стандартных зданий.

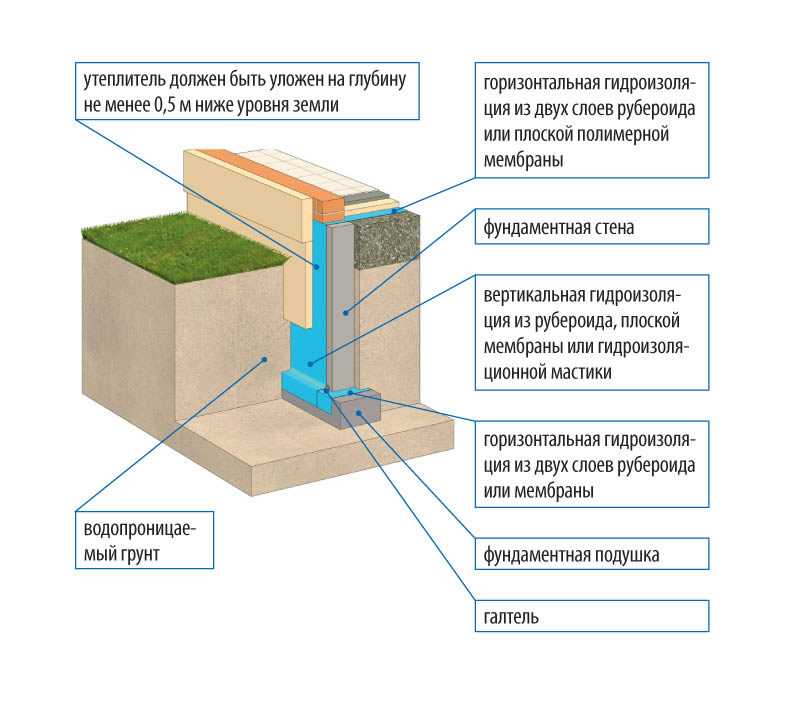

Чтобы установить утеплитель на ленточный фундамент, нужно:

• по периметру здания выкопать траншею шириной минимум в 50 см до низа основания;
• очистить поверхность, дать ей просохнуть в течение недели;
• нанести слой полимерной или битумной мастики для гидроизоляции;
• как только она высохнет, можно монтировать утеплитель — сверху вниз по горизонтали;
• когда он высохнет, останется закопать и утрамбовать траншею.

Утепление ленточного фундамента

Утепление плитного фундамента

Плитный фундамент — надежная конструкция, которая возводится на любом виде грунта. Если строительство подошло к концу, утеплить его не получится. Но если вы только начали работу, монтаж пройдет в несколько этапов:

• вырыть траншею, засыпать в нее грунт, утрамбовать;
• постелить геомембрану, чтобы защитить утеплитель от грунтовых вод;
• сверху выстелить подушку из песка и щебня;
• нанести слой гидроизоляции любым рулонным материалом;
• уложить утеплитель — тут хорошо подойдет пенопласт.

Утепление столбчатого и свайного фундамента

Столбчатый и свайный фундамент представляет собой несколько колонн, на которые укладывается ростверк. Так называется рама, по которой распределяется давление стен дома. Столбчатый сделан из железобетона, камня или кирпича, свайный — железобетона или металла. Эти основания очень похожи между собой. Отличий немного: столбы закрепляются чуть ниже уровня промерзания грунта, сваи — на 5 и более метров.

Такой фундамент сложнее всего утеплить. Сначала нужно сделать фундаментную стену под названием забирка. Для этого подойдут кирпич или металлические профили, на которых закрепляются деревянные доски. А уже на них укладывается утеплитель.

Как видите, утеплить фундамент можно, даже если дом уже построен. Для этого прекрасно подойдет пенопласт — материал, который соответствует всем требованиям к утеплителям, является экологичным и надежным, прекрасно подходит для любого типа фундамента. Главное — обратиться к профессионалам и вовремя позаботиться о своем доме.

Поделиться статьей:

Читайте по этой теме

Утепление цоколя

Читать дальше

Пассивный дом: технологии строительства

Как изолировать фундамент — Build It

Авторизоваться

Поделиться артикулом:

Войдите/зарегистрируйтесь, чтобы сохранить статью на потом

Build It

Хорошая энергоэффективность начинается с нуля. Тим Доэрти рассказывает, что вам нужно знать, чтобы обеспечить изоляцию фундамента

Тим Доэрти

28 июля 2018 г.

Когда мы думаем о фундаментах, большинство из нас, вероятно, представляют себе простые ленточные или траншейные варианты, в которых бетонные и блочные фундаменты располагаются только под внешними и внутренними несущими стенами. Но если вы думаете о своей стратегии изоляции, вам также необходимо учитывать тип первого этажа, который вы используете.

Например, опорные плиты должны иметь собственное основание из соответствующим образом уплотненного твердого сердечника и песчаной насыпи. Между тем, подвесные полы — будь то деревянные или бетонные — напрямую поддерживаются внешними стенами и фундаментом дома. Таким образом, все становится частью одного и того же теплового элемента.

Энергоэффективность

Почти все дома, построенные до 1980 года, имеют холодный цокольный этаж. Не учитывались потери тепла через опорный грунт или, что еще хуже, активные сквозняки через щели
в подвесных конструкциях.

Очевидно, что с тех пор стандарты значительно изменились, но изменились и наши ожидания. В настоящее время в моде деревянные, каменные или фарфоровые полы, укладываемые на полы с подогревом, чтобы у нас было ощущение уюта под ногами; и это автоматически означает, что нам нужна лучшая изоляция.

Установка этого может быть проблемой для ремонтников, но есть много вариантов для людей, которые строят сами с нуля.

На этой иллюстрации от Viking House показан пакет Passive House Budget Build, который включает высокоизолированный фундамент, рассчитанный на достижение коэффициента теплопередачи 0,10 Вт/м2K

Строительные нормы и правила устанавливают целевые значения U для потерь тепла через фундамент. Наиболее распространенные решения обычно составляют от 0,14 до 0,18 Вт/м2К, но ограничение составляет 0,25 Вт/м2К. Существуют также минимальные стандарты воздухонепроницаемости (10 воздухообменов в час), которые большинство самостроителей стремятся улучшить.

В целом, это демонстрирует нашу растущую нетерпимость к сквознякам фундамента дома, которые могут подорвать улучшение изоляции стен и ткани крыши. Поэтому в настоящее время считается, что правильная тепловая обработка пола и фундамента играет огромную роль в общих характеристиках здания.

Несущие плиты и траншейные фундаменты

Наиболее распространенным типом фундамента является траншейная насыпь, при которой выкапывается достаточно глубокая и широкая траншея, прежде чем она будет полностью заполнена товарным бетоном.

Этот подход часто сочетается с опорной плитой для конструкции пола, которая обычно представляет собой бетон толщиной 100-150 мм, залитый на месте поверх должным образом уплотненного твердого основания. Эта установка означает, что плита не зависит от фундамента стены по периметру, поэтому изоляция может быть встроена либо под, либо поверх конструкции первого этажа.

В обоих сценариях тип изоляции должен иметь соответствующую плотность, чтобы выдерживать прилагаемые нагрузки. Он также должен иметь низкое водопоглощение, а также быть в целом устойчивым к загрязнениям, особенно там, где часть или все это может быть под влагонепроницаемой мембраной (DPM).

Поэтому наиболее часто используемыми продуктами являются вспененный полистирол (EPS), который формуется из гранул вспененного стирола; или экструдированный полистирол (XPS), который представляет собой однородный ячеистый пенопласт.

Если вы укладываете изоляцию поверх бетонной плиты, вы также можете рассмотреть возможность использования жестких листов из полиизоцианурата (PIR), которые имеют интегрированную подложку из фольги для повышения производительности.

Всякий раз, когда вы или ваш проектировщик указываете детали и тип изоляции, очень важно следовать техническим рекомендациям производителя, чтобы гарантировать, что продукт, который вы планируете использовать, подходит для этого применения.

Никогда не размещайте заказ на универсальную изоляцию и не полагайтесь на продавца, чтобы получить правильные спецификации, поскольку PIR и некоторые XPS, в частности, более восприимчивы к химическому воздействию при установке во влажных условиях (т.е. под землей).

Все три упомянутых выше изоляционных материала также различаются по своим энергетическим характеристикам; EPS наименее термостойкий, тогда как PIR обеспечивает наилучшие характеристики. Как правило, вам может потребоваться около 150 мм изоляции из пенополистирола для установки под плитой, в то время как для установки над плитой может потребоваться 100 мм PIR, но точная глубина будет зависеть от уровня энергоэффективности, к которому вы стремитесь.

Многие хорошо организованные и опытные строители предпочитают укладывать изоляцию под залитую бетонную плиту, так как это устраняет необходимость во вторичной стяжке пола. Другие могут предпочесть сначала отлить плиту, ожидая, что она получит некоторое повреждение поверхности во время строительных работ, затем изолировать сверху и закончить стяжкой (которая может включать пол с подогревом), когда надстройка станет водонепроницаемой.

Компьютерная графика, показывающая Фенольную изоляцию Kingspan K103, установленную здесь поверх балок и блочного перекрытия и под стяжку имеет решающее значение для устранения тепловых мостов на краю плиты/стяжки. Обычно это делается путем укладки тонкой вертикальной полосы (обычно толщиной 25-50 мм) такого же жесткого утеплителя между наружной стеной и периметром плиты или стяжки.

Идея состоит в том, что этот небольшой выступ изоляции будет соединяться с внешней стеной, чтобы уменьшить или исключить возможность утечки тепла через основание стены. Это легко сделать, если последний изолируется с внутренней стороны, но сложнее, когда теплозащита ограничена только полостью.

В таких случаях обычное решение состоит в том, чтобы уложить изоляцию полости ниже уровня пола и использовать блоки из AAC (автоклавного ячеистого бетона) с подходящей прочностью на сжатие под гидроизоляционным слоем (DPC).

Подвесные бетонные полы

Этот тип конструкции пола был разработан для ситуаций, когда нестабильность грунта могла потребовать массовых земляных работ и заполнения новой, соответствующим образом уплотненной твердой сердцевиной. Если вы столкнулись с такой ситуацией, часто будет более рентабельным перекрыть проблемную зону мостом и, возможно, выкопать траншеи для фундамента немного глубже, чтобы компенсировать это.

Предварительно напряженные железобетонные балки являются наиболее распространенным вариантом. Они предназначены для работы с пролетами до 4 м или около того между блоками фундамента. Затем их можно изолировать одним из двух способов.

Первый заключается в использовании стандартных газобетонных (термо)бетонных блоков, которые могут располагаться на заранее сформированных выступах по бокам бетонных балок для создания гладкой отделки. На данный момент у нас есть структурный пол, действующий однородным образом.

Затем нам потребуется установить жесткую изоляцию и вторичную стяжку пола (или ДСП с плавающим шпунтом/пазом/массив дерева). Это делается с использованием тех же вариантов, что и для утепления над фундаментными плитами.

Второй вариант заключается в использовании специализированной системы, при которой предварительно формованные пенополистирольные блоки или пенополистирольные блоки изготавливаются для размещения между и поверх бетонных балок соответствующей формы. Эти блоки из полистирола устраняют необходимость в бетонных блоках для поддержки окончательной стяжки пола, уложенной выше.

Подвесные деревянные полы

Еще один знакомый вариант, они могут заменить бетонные балки, при этом все большее внимание уделяется деревянным балкам из-за их большей прочности и способности перекрывать значительные расстояния.

Существует множество способов поддержки изоляции, самый аккуратный и эффективный способ – это боковые или нижние фиксированные рейки на лагах со сборными жесткими плитами (OSB или аналогичными), перекрывающими промежутки. С некоторыми типами инженерных балок вы часто можете просто использовать нижний фланец балки в качестве выступа.

Жесткая изоляция или изоляция из минеральной ваты может быть установлена ​​поверх этих досок (между балками) на соответствующую глубину для достижения заданных значений коэффициента теплопередачи. Однако сама балка останется мостиком холода между интерьером дома и пустотой под полом.

Эта деталь также будет менее воздухонепроницаемой и полной, если вы не добавите сплошные и проклеенные пароизоляционные слои (VCL) и, возможно (если вы настоящий энтузиаст), тонкий слой жесткой изоляции поверх всего пола.

Фундаменты и плиты стандарта Passivhaus

Традиционные варианты, которые мы подробно описали до сих пор, могут достигать коэффициента теплопередачи первого этажа в районе 0,14-0,18 Вт/м2К. Тем не менее, тем из вас, кто хочет строить в соответствии с высокоэффективным стандартом пассивного дома, необходимо стремиться к более чем 0,08–0,09 Вт/м2К.

Это можно сделать, уложив теплоизоляцию не только под плиту первого этажа, но и под фундамент стены по периметру, чтобы получить непрерывную тепловую оболочку под всем домом.

С инженерной точки зрения есть два варианта. Вы можете либо использовать плотный фундамент, который представляет собой железобетонную плиту и фундамент, залитые в одно целое, либо выбрать кольцевую балку из армированного бетона по периметру для поддержки несущих стен с отдельной железобетонной плитой для пола.

В настоящее время существуют запатентованные системы изоляции, популярные в таких странах, как Швеция, Германия и Ирландия, в которых используются изоляционные блоки из пенополистирола специальной формы в качестве опалубки для высокоизолированных конструкций кольцевых балок или плотных фундаментов.

Все это требует плоских участков с хорошей несущей способностью грунта, с надлежащим образом выровненным и уплотненным твердым сердечником, барьерами против радона и DPM, расположенными в соответствии с почвенными условиями.

Принцип заключается в наращивании толстого утеплителя (200-300 мм) стабильными слоями с особым вниманием к элементам мостиков холода по периметру плиты, которые практически полностью интегрируются с тканевой изоляцией внешней стены. Они сложны, но логика, стоящая за ними, и производительность, которую они предлагают, впечатляют.

Как и любой другой тип инженерного фундамента, это будет стоить дороже, чем обычные маршруты. Цена в конечном итоге будет зависеть от сложности дизайна и того, насколько необходима подготовка площадки, поэтому единственный надежный вариант — получить конкретные предложения от производителя или поставщика.

Фотография

/

Опубликовано

28 июля 2018 г.

Вас может заинтересовать

Теплоизоляционные фундаменты -passivehouseplus.ie

В то время как понять изоляцию стен и крыши относительно просто, изоляция под первым этажом может оказаться загадкой по сравнению с ней. Мало того, что он зарыт в землю, так еще и есть заведомо сложные места, такие как стык стены и пола, которые необходимо детализировать и должным образом изолировать. И дизайн вашего фундамента часто зависит от условий участка и типа конструкции, которую вы собираетесь построить. В этом руководстве мы объясняем несколько различных способов изоляции одной из самых сложных частей оболочки здания.

Подходы, основанные на использовании ткани, требуемые ужесточением строительных норм и передовых методов, таких как пассивный дом, в значительной степени направлены на обеспечение высокого уровня непрерывной изоляции. То есть вся оболочка – крыша, стены, окна и цокольный этаж. От шапки, до куртки, до сапог.

Само собой разумеется, что одним из наиболее важных аспектов проектирования пассивного дома или любого высокоэффективного здания с низким энергопотреблением является обеспечение того, чтобы любая используемая система фундамента была хорошо изолирована и не содержала тепловых мостов.

В конце концов, чем лучше вы утепляете стены и пол дома, тем больше тепла может уйти от теплового моста на стыке стены и пола, увеличивая риск образования конденсата и образования плесени над плинтусом. Таким образом, изоляция этого соединения становится решающей.

1 заливка бетонной плиты поверх изоляции Xtratherm с выступом изоляции по краям; 2 Фундамент из пассивных плит Isoquick в известном Центре предпринимательства UEA, сертифицированном для пассивных технологий; 3 вид с воздуха на систему фундамента KORE Insulation с двумя кольцевыми балками; 4 Изоляция XPS, уложенная на раскопанном первом этаже первого в Ирландии сертифицированного проекта модернизации пассивного дома, разработанного обозревателем PH+ Саймоном МакГиннессом; 5 Изоляция Xtratherm толщиной 150 мм, уложенная под плиту пола первой в Ирландии аптеки пассивного дома, на тесном участке в Типперэри; 6 Geocell, пеностеклянный гравийный материал, который одновременно является несущим и изолирующим.

Если вы не строите высотное или многоэтажное здание, выбор наиболее подходящего типа утепленного фундамента для типичного проекта выглядит просто на бумаге, и большая часть головоломок зарезервирована для более мелких деталей работы на месте. .

Маловероятно, что потребуется глубокий фундамент, если грунтовые условия не являются неровными или необычными в каком-либо отношении. В большинстве случаев нагрузки, создаваемые типичной конструкцией с низким энергопотреблением, будут низкими по сравнению с несущей способностью поверхностных грунтов, поэтому выбор обычно делается между двумя типами систем мелкозаглубленных фундаментов.

Ленточный фундамент является более традиционным и широко используется в Великобритании и Ирландии, где стены поддерживаются непрерывной «лентой» фундамента непосредственно под стенами.

Сплошные фундаменты в основном представляют собой железобетонные плиты одинаковой толщины, которые покрывают всю площадь основания (хотя и не всегда) здания. Они распределяют нагрузку от ряда колонн или стен по площади фундамента. Как следует из названия, этот тип фундамента по существу «плавает» по земле, как плот по воде.

В большинстве зданий пассивного дома, как правило, используются изолированные фундаменты ростверка, где бетонная плита заливается в «чашу» или «ванну» изоляции, которая полностью окружает ее, изолируя ее от прямого контакта с землей. Края этой «ванны» изоляции обычно непрерывны с изоляцией стены, и этот метод, как правило, более подходит для обеспечения отсутствия тепловых мостов в фундаменте.

До сих пор может показаться, что изолированные плотные фундаменты — это не проблема для зданий с низким энергопотреблением. Однако это редко бывает так прямолинейно.

alt= 1 Фундаментная система Aeroground компании Kingspan с пенополистиролом, вырезанная для двойных кольцевых балок для поддержки внутреннего и внешнего листа полой стены; 2 система утепленного фундамента Isoquick на улице Лансдаун Драйв, сертифицированной для использования в пассивных условиях, в Лондоне.

Первоначально эта статья была опубликована в 26 номере журнала Passive House Plus. Хотите немедленный доступ ко всем предыдущим выпускам и эксклюзивному дополнительному контенту? Нажмите здесь, чтобы подписаться всего за 10 евро, или нажмите здесь, чтобы получить следующий выпуск бесплатно

Выбор системы фундамента, даже для проектов пассивных домов, часто может зависеть от внешних факторов, таких как состояние грунта. Действительно, на участках, содержащих усадочную глину, которые могут подвергаться значительному перемещению из-за корней деревьев и других зарослей (достаточно распространенная проблема), традиционным решением в этих случаях является заглубление под землю с использованием свайных фундаментов.

Тем не менее, фундаменты ростверкового типа часто выбирают вместо ленточных, когда грунтовые условия плохи или велика вероятность осадки, а также они могут иметь преимущество с точки зрения скорости и стоимости строительства, поскольку обычно требуется меньше земляных работ и меньше бетона.

С другой стороны, современные ленточные фундаменты и даже другие традиционные типы фундаментов также могут быть доведены до стандарта с точки зрения защиты от радона, надлежащей изоляции и конструкции без тепловых мостов — вплоть до уровня пассивного дома.

Чтобы развить этот момент, принимая решение о системе мелкозаглубленного фундамента на основе традиционного понимания того, как населяют и ленточные фундаменты, следует упускать из виду тот факт, что некоторые новые системы включают в себя аспекты как плитных, так и ленточных конструкций и, по-видимому, работают хорошо, при этом допускается использование различных строительных систем — будь то деревянный каркас, ICF, пустотелая стена, наружно-изолированная кладка и т. д.

Установка системы утепленного фундамента Kore, включающая: 1 подготовительные фундаментные работы; 2 укладка пенополистирольной ванны с трубами теплого пола и; 3 залита плита перекрытия.

Например, существует несколько вариаций изолированных стропильных фундаментов, при этом некоторые системы имеют «кольцевую балку» или две, где бетон армирован по краям, а другие нет. Действительно, некоторые утверждают, что системы, включающие кольцевые балки, на самом деле вовсе не являются системами плотов, особенно если бетонная плита недостаточно толстая, чтобы считаться плотом.

Так что, возможно, различие между плотом и полосой больше не имеет значения, когда дело доходит до выбора способа изоляции вашего дома от того, что находится под ним.

Системы утепленных фундаментов

Ирландский гигант строительных материалов Kingspan продает в Ирландии систему утепленных фундаментов под названием Aeroground, основанную на шведской системе Supergrund (компания также предлагает ряд изоляционных решений для обычных фундаментов). Несущие стены и плита перекрытия здания располагаются поверх слоя пенополистирола, обычно с траншеями, прорезанными в изоляции по периметру для кольцевой балки из железобетона для поддержки внешних стен, хотя весь пол способствует поддержке вес здания.

По словам Джо Кондона, руководителя производства Kingspan Insulation, конструкция системы зависит от нагрузки на стену. Например, версия, предназначенная в основном для конструкции с деревянным или стальным каркасом, имеет как внутреннюю, так и внешнюю кольцевую балку — одну для каркаса и одну для внешнего листа из блока или кирпича, которые термически изолированы от плиты перекрытия.

«Хотя это выглядит как плот, это не настоящий плот, поскольку кольцевая балка, поддерживающая стены, отделена от плиты пола», — сказал он. Но подготовка земли в основном такая же, как и для плотного фундамента, в том смысле, что участок очищается и полностью выровняется с равномерным слоем камня по всей площади основания дома.

Еще одним ключевым игроком на рынке теплоизолированных фундаментов является компания Kore, которая продает систему теплоизолированных фундаментов, подходящую для пассивных домов, которая называется Kore Insulated Foundation. Менеджер по техническим продажам Стивен Маги также подчеркивает, что система в ее стандартной форме не похожа на традиционный плотный фундамент, а представляет собой систему сама по себе.

«Проблема в том, что из-за того, что они выглядят как плотный фундамент, все называют их плотным фундаментом, но с чисто инженерной точки зрения они не являются плотным фундаментом. Они могут быть спроектированы как ростверк, но в своей стандартной форме они принимают элементы традиционного ростверка и элементы ленточного фундамента. Это изолированная система фундамента».

1 Фрагмент системы утепленного фундамента Isoquick под стеной с деревянным каркасом; 2 чертеж, иллюстрирующий детали от пола до стены для системы утепленного фундамента Kingspan Aeroground; 3 200 мм изоляции PIR для обеспечения теплоизоляции под первым этажом схемы пассивного дома в Эссексе, которая представляет собой инновационный подход к традиционному ленточному фундаменту.

Как и версия Kingspan, EPS 300 с его высокой прочностью на сжатие используется в сочетании с бетоном и сталью, а EPS 100 используется в трех слоях для изоляции пола. В зависимости от конструкции могут быть задействованы одна или две кольцевые балки, например, для несущей внутренней или внешней створки.

Существует ряд других систем, основанных на аналогичных принципах, таких как Passive Slab от Viking House и Raft Therm от Castleform. Но еще одно известное имя в системах изолированных фундаментов — это Isoquick, который без колебаний описывает свой продукт как действительно основанный на плотах.

Джонатон Барнетт из Isoquick настаивает на том, что конструктивно плот сильно отличается от кольцевой балки с соединенной плитой перекрытия. «Конструкция кольцевой балки несет всю нагрузку через узкую полосу по периметру с тонким слоем бетона между балками. Это концентрирует нагрузку на узкой полосе изоляции, ограничивая допустимую нагрузку».

Он говорит, что кольцевая балка представляет собой, по сути, ленточный фундамент с усиленной балкой, что, в свою очередь, означает, что земля под балкой должна быть подготовлена ​​на ту же глубину, что и ленточный фундамент, хотя Коре и Кингспан говорят, что это меньше. нужно копать со своими системами.

«Проектирование плиты в виде плоского плота означает, что нагрузка от стен распределяется, что позволяет строить фундаменты в более мягких или глинистых грунтах», — сказал Барнетт. «Это также упрощает конструкцию армирования, устраняя или значительно уменьшая потребность в занимающих много времени арматурных каркасах».

Настоящая конструкция плота также работает лучше в термическом отношении, говорит он, не в последнюю очередь потому, что уровень изоляции под краем плиты остается постоянным. Конструкции кольцевых балок требуют, чтобы бетонная плита была утолщена по краям, а это означает, что изоляция должна быть уменьшена по сравнению с серединой здания. «Все наши детали могут быть разработаны для достижения пассивного стандарта на кольцевом луче», — сказал Маги.

Если оставить в стороне аргументы о тепловых характеристиках, возможно, выбор среди архитекторов больше зависит от универсальности всех этих систем с точки зрения приспособления к различным типам конструкций, но для других привлекательность плоской системы плотов может заключаться в присущей ей простоте. условиях обеспечения оптимальных теплотехнических характеристик.

Другим фактором, конечно же, является стоимость. Системы изолированного фундамента могут стоить дороже, но один из аргументов заключается в том, что они требуют гораздо меньше земляных или земляных работ, чем традиционные фундаменты, включая необходимость рытья траншей, что, в свою очередь, ускоряет строительство и снижает риск для здоровья и безопасности.

«Удаление навоза выполняется просто и без траншей», — сказал Барнетт. «Точно так же для подготовки фундамента и выравнивающего камня требуется всего день или два. После того, как камень на месте, ваш сайт из грязи, что облегчает жизнь всем, кто работает на работе. От пустой площадки до готового пола обычно проходит менее двух недель. Мы выигрываем контракты просто за счет сбережений».

Инженер-строитель Хиллиард Таннер также считает, что в целом затраты на изолированные и неизолированные системы равны. «Мы сделали ряд изолированных фундаментов, которые в целом дешевле, чем традиционные ленточные фундаменты», — сказал он. Системы изолированного фундамента, безусловно, привлекают больше внимания со стороны крупных подрядчиков, «потому что они очень хорошо работают и с модульными домами, а строителям нравится идея сокращения количества квалифицированного труда, необходимого на стройплощадке», — говорит Стивен Маги из Kore.

1 Фундамент в Денби Дейл, первый в Великобритании сертифицированный пассивный дом с полыми стенами, с легким изолирующим бетонным блоком на стыке стены и пола; 2 Деталь Xtratherm, показывающая выступ изоляции по краю плиты перекрытия, чтобы свести к минимуму тепловые мостики с внутренним листом стены с полостью; 3 Утепленный ленточный фундамент Kingspan толщиной 200 мм с выступом 70 мм до краев под пассивным домом в Инверине, графство Голуэй; 4 этот пассивный дом в графстве Мит имеет ленточный фундамент с Xtratherm толщиной 200 мм под бетонной плитой, в которой также заключены трубы теплого пола, и термоблок Quinn Lite в месте примыкания стены к полу.

Также сокращается использование бетона для утепленных фундаментов. «С точки зрения затрат вы используете гораздо больше полистирола, чем в традиционном фундаменте, но это компенсируется за счет использования примерно на 50% меньше бетона», — добавляет Маги.

Кроме того, в таких системах есть элемент предварительной сборки, поскольку вы, скорее всего, заранее увидите точные характеристики фундамента, включая количество используемой изоляции и бетона. Это может свести к минимуму вероятность ошибок и потери материала на месте. «С точки зрения обеспечения качества это позволяет заранее определить точное количество материалов, которые потребуются, в отличие от традиционных ленточных фундаментов, когда вы выкапываете траншею и приблизительно рассчитываете количество бетона, необходимое для ее заполнения». Как упоминалось ранее, состояние грунта остается самым важным фактором, а это означает, что ленточный или свайный фундамент может быть лучшим выбором, когда почва более мягкая или подвержена потенциальному нарушению со стороны близлежащих корней деревьев, или если нагрузки на стены данной конструкции могут быть высокими. местами слишком тяжелы или если рассматриваемый участок содержит водоносные горизонты.

Маги говорит, что систему Kore можно использовать практически в любых грунтовых условиях. «Если грунтовые условия плохие, система может быть спроектирована больше как традиционный плот, при этом грунтовые балки и ребра внутри плиты включаются, чтобы вся система действовала монолитно. В случае очень плохих грунтовых условий, т.е. на насыпном грунте плот может опираться на стандартные сваи, сохраняя при этом полный тепловой разрыв между сваями (землей) и плотом». В любом случае система должна быть спроектирована инженером с соответствующей квалификацией с учетом грунтовых условий и надстройки.

Ленточный фундамент

В то время как защитники плотного фундамента часто возражают, что ленточный фундамент может привести к тепловому компромиссу по сравнению с системами утепленного фундамента, Passive House Plus за эти годы представил множество проектов различных типов строительства, которые достигли стандарт пассивного дома с традиционным ленточным фундаментом.

Ключ хорошая детализация. Это может означать утепление стен, которое продолжается ниже уровня земли, доходит до утепления пола и обеспечивает достаточное перекрытие теплоизоляции между утеплением стены и утеплением пола. Учитывая, что температура грунта на определенной глубине остается относительно высокой по сравнению с внешними условиями, отсутствие изоляции под блоками, разделяющими изоляцию стен и изоляцию пола, может не иметь значения, если слой изоляции опускается ниже уровня изоляции пола. Например, ведущий ирландский производитель изоляции Xtratherm рекомендует укладывать слой изоляции стен на глубину 225 мм ниже слоя изоляции пола.

Фундамент в проекте социального жилья с рейтингом A1 компании Linham Construction в Дублине, демонстрирующий 1 пеностеклянный гравий и заполнитель Geocell под бетонной плитой; 2, за которым следует радоновый барьер и; 3 225-миллиметровый железобетон с отделкой Power Float.

Если со стороны помещения стеновая сборка имеет изоляцию, например, с внутренней стороны деревянного каркаса, то тепловые мостики в этом стыке можно свести к минимуму, например, путем установки стойки изоляции по краям плита перекрытия, которая соединяется с изоляцией со стороны помещения в соответствии с ACD (приемлемые детали конструкции).

В равной степени общей деталью для каменных проектов является наличие блока с низкой теплопроводностью в основании внутреннего листа каменной кладки, где стена встречается с изоляцией пола, чтобы минимизировать потери тепла через это соединение. Компания Xtratherm сообщила Passive House Plus, что провела обширный термический анализ широкого спектра продуктов на ирландском рынке, предназначенных для эффективной изоляции полов и стыков полов и стен.

«Любопытно, что многие поставщики систем не указывают результирующее значение Psi для этого соединения», — сказал Марк Мадженнис, старший технический консультант Xtratherm. Мадженнис сказал, что результирующие значения Psi от хорошо детализированных изолированных ленточных фундаментов в целом сопоставимы с системами изолированных фундаментов.

«Да, несмотря на то, что может быть снижение значения Psi для некоторых систем изолированного фундамента, традиционная детализация ленточного фундамента с использованием блоков средней плотности и тщательная детализация обычной изоляции также снижает значение Psi», — сказал он.

Собственные данные компании основаны на принятых в Ирландии строительных деталях (ACD) и допускают типичные сжимающие нагрузки для жилых помещений, а также детализацию по радону в соответствии с рекомендациями Агентства по охране окружающей среды Ирландии.

«Он также может обойтись без специальных инженерных расчетов, как это требуется для фундаментных систем», — сказал Мадженнис. В этой детали используются плиты CavityTherm Foundation Riser компании в полости, простирающиеся ниже влагонепроницаемого слоя (DPC), обеспечивая перекрытие не менее 225 мм от верхней части изоляции пола. Он представляет собой радоновый барьер, расположенный поперек полости, рассекающий или переплетающийся под изоляцией, а затем простирающийся под изоляцией пола.

Магеннис сказал, что для любого, кто хочет выбрать фундаментную систему, ключевым моментом является четкое определение характеристик продуктов и системы, а также публикация заявлений о производительности и их сертификация лицом с соответствующей квалификацией, например, зарегистрированным NSAI термальным специалистом. мостовое моделирование оценщика – таким образом, чтобы это было легко понять. Он также подчеркнул необходимость «более качественной и простой детализации на месте».

Другой альтернативой изолированным плитам или ленточным фундаментам является Geocell, пеностеклянный гравийный материал, который работает как легкая внешняя изоляция и располагается под плитой пола. Он несущий, с прочностью на сжатие, сравнимой с твердым ядром, и свободно дренирует. Система сертифицирована для пассивного дома и предлагает тепловые характеристики, аналогичные основным системам изоляции, со значением лямбда 0,08 Вт/м2К. Он полностью сделан из переработанного стекла и распространяется в Ирландии компанией Linham Construction.

Модернизация

Конечно, неудивительно, что, за исключением подъема всего здания, модернизировать изолированные системы фундамента практически невозможно.

Но есть некоторые меры, которые могут быть достаточно рентабельными для реализации, например, выкопать первый этаж и добавить изоляцию. «То, что вы будете там делать, это выкопать пол до уровня, который будет достаточно компактным, чтобы создать ровное основание, положить изоляцию, положить плиту пола и положить слой изоляции по периметру, чтобы создать мостик холода между плитой перекрытия и нижней частью внутренней стены», — сказал Джо Кондон из Kingspan.

Самой большой проблемой будет гидроизоляция и сохранение несущих конструкций на месте, пока вы разрываете пол.

Еще один шаг может заключаться в том, чтобы опустить внешнюю изоляцию ниже уровня первого этажа, чтобы устранить тепловые мосты. Иногда достаточно просто провести внешнюю изоляцию достаточно глубоко под землей, поскольку, как только вы опуститесь ниже определенной глубины, температура грунта все равно возрастет.

Радоновые барьеры

В районах с высоким уровнем радона строительные нормы Ирландии и Великобритании обычно предусматривают, что новые здания должны быть оснащены прочным противорадоновым барьером и отстойником, в то время как в менее затронутых районах могут все же потребоваться некоторые основные защитные меры. .

По словам Хиллиарда Таннера, с системами изолированного фундамента, как он их описывает, отстойник для радона входит в верхнюю часть насыпи, как обычно, а затем под изоляцией размещаются барьеры, оставляя ее снаружи по бокам изоляции. В качестве альтернативы вы можете установить барьер поверх первого или второго (из трех) слоев изоляции пола, а затем в контакте с кольцевой балкой.

• Фундамент в проекте социального жилья с рейтингом A1 компании Linham Construction в Дублине, демонстрирующий пеностеклянный гравий и заполнитель Geocell под бетонной плитой
  Фундамент в проекте социального жилья с рейтингом A1 от Linham Construction в Дублине, демонстрирующий пеностеклянный гравий и заполнитель Geocell под бетонной плитой.

• Радоновый барьер
  Радоновый барьер

• Заливка бетонной плиты поверх изоляции Xtratherm с выступом изоляции по краям
  Заливка бетонной плиты поверх изоляции Xtratherm с выступом изоляции по краям

• Плита перекрытия залитая
  Залита плита пола

• Железобетон толщиной 225 мм с затирочной поверхностью.
  Железобетон толщиной 225 мм с затиркой.

• Фундамент из пассивных плит Isoquick в знаковом Центре предпринимательства UEA, сертифицированном для пассивных технологий
  Фундамент из пассивных плит Isoquick в знаменательном сертифицированном пассивном центре UEA Enterprise Center

• Деталь фундамента в Денби Дейл, первом в Великобритании сертифицированном пассивном доме с полыми стенами, с легким изолирующим бетонным блоком на стыке стены и пола
  Деталь фундамента в Денби Дейл, первом в Великобритании сертифицированном пассивном доме с полыми стенами, с легким изолирующим бетонным блоком на стыке стены и пола.

• Фрагмент системы утепленного фундамента Isoquick под стеной с деревянным каркасом
  Фрагмент системы утепленного фундамента Isoquick под стеной с деревянным каркасом

• Вид с воздуха на систему фундамента KORE Insulation с двумя кольцевыми балками
  Вид с воздуха на систему фундамента KORE Insulation с двумя кольцевыми балками

• Утепленный ленточный фундамент Kingspan толщиной 00 мм с выступом 70 мм до краев под пассивным домом в Инверине, графство Голуэй
  Утепленный ленточный фундамент Kingspan толщиной 00 мм с выступом до краев высотой 70 мм под пассивным домом в Инверине, графство Голуэй

• Изолированная система фундамента Isoquick на улице Лансдаун Драйв, сертифицированной для пассивных систем, в Лондоне.
  Изолированная система фундамента Isoquick на улице Лансдаун Драйв, сертифицированной для пассивных систем, в Лондоне.

• Этот пассивный дом в графстве Мит имеет ленточный фундамент с Xtratherm толщиной 200 мм под бетонной плитой, в которой также заключены трубы теплого пола, и термоблок Quinn Lite в месте примыкания стены к полу.
  Этот пассивный дом в графстве Мит имеет ленточный фундамент с Xtratherm толщиной 200 мм под бетонной плитой, которая также охватывает трубы теплого пола, и термоблок Quinn Lite на стыке стены с полом.

• Изоляция Xtratherm толщиной 150 мм, уложенная под плиту пола первой в Ирландии аптеки пассивного дома, на тесном участке в Типперэри
  Изоляция Xtratherm толщиной 150 мм уложена под плиту пола первой в Ирландии аптеки для пассивного дома в тесном месте в Типперэри.

• Geocell, материал из пеностеклянного гравия, несущий и изолирующий материал
  Geocell , материал из пеностеклянного гравия, который одновременно является несущим и изолирующим.

• Изоляция PIR толщиной 200 мм для обеспечения теплоизоляции под цокольным этажом пассивного дома в Эссексе с инновационным подходом к традиционному ленточному фундаменту
  200 мм изоляции PIR для обеспечения изоляции под первым этажом схемы пассивного дома в Эссексе, в которой был использован инновационный подход к традиционному ленточному фундаменту.

• Деталь Xtratherm, показывающая выступ изоляции по краю плиты перекрытия для минимизации тепловых мостиков с внутренним листом полой стены
  Деталь Xtratherm, показывающая выступ изоляции по краю плиты перекрытия, чтобы свести к минимуму тепловые мосты с внутренним листом стены с полостью

• Фундаментная система Aeroground компании Kingspan с изоляцией из пенополистирола разрезана на двойные кольцевые балки для поддержки внутреннего и внешнего листа полой стены;
  Фундаментная система Aeroground компании Kingspan с изоляцией из пенополистирола разрезана на двойные кольцевые балки для поддержки внутреннего и внешнего листа полой стены;

• Изоляция XPS, уложенная на раскопанном первом этаже первого в Ирландии сертифицированного проекта модернизации пассивного дома, разработанного обозревателем PH+ Саймоном МакГиннессом
  Изоляция XPS уложена на раскопанном первом этаже первого в Ирландии сертифицированного проекта модернизации пассивного дома, разработанного обозревателем PH+ Саймоном МакГиннессом.
