Как установить потолочный светильник: Монтаж потолочных светильников — как правильно сделать крепление и подключение, как расположить их на потолке, фото и видео примеры

Потолочные светильники своими руками – особенности монтажа и подключения. Видео

Ни один современный дом не может существовать без освещения, которое создается с помощью различных видов светильников. Их можно монтировать в разных местах. В большинстве случаев люди устанавливают их на потолке.

Именно о потолочных светильниках, а точнее об их установке и подключении с помощью своих рук расскажет эта статья.

Сначала отметим, что в доме можно использовать подвесные, накладные и встраиваемые светильники. Первые два вида потолочных светильников имеют плафон и отличаются способами крепления, то есть особенностями монтажа.

Каждый вид этих осветительных приборов может создавать свет с помощью обычных ламп накаливания, люминесцентных, галогенных и светодиодных ламп. Выбор лампы зависит уже от предпочтений владельца дома.

Преимущества

Перед тем как рассмотреть процедуру установки различных типов осветительных приборов, которые монтируются на потолок, остановим взгляд на их достоинствах и недостатках.

К преимуществам относятся:

1. Большое разнообразие дизайнерского оформления плафона. При этом можно использовать различные материалы, начиная со стекла и заканчивая тканью и металлом. Если сравнить этот тип светильников с уличными, то последние лишены возможности использования различных материалов для создания плафона.
2. Небольшой размер.
3. Возможность использования в любых типах помещений.
4. Их можно надежно закреплять на потолке.
5. Немалое количество способов установки.
6. Могут обеспечить полное освещение комнаты, и при этом световые лучи не попадают в глаза.

Недостатки

Если говорить о недостатках этих осветительных приборов, то их практически нет. Некоторым недостатком является потребность в дополнительном кабеле, который надо прокладывать к выключателю. При отсутствии выключателя длина кабеля была бы меньше.

К минусу можно отнести неудобство замены сгоревших ламп. Много комнат имеют большую высоту и людям с низким ростом не очень комфортно менять лампочки.

Способ установки любого потолочного светильника напрямую зависит от конструкции. Исходя из этого, мы обратим внимание на особенностях конструкции вышеупомянутых видов и особенностей их монтажа.

Полезный совет: перед установкой самого потолочного устройства для подачи света надо позаботиться о подведении к нему электрического кабеля. В большинстве случаев этот кабель размещают под штукатуркой.

Если потолок является подвесным, то проводку рекомендуется протягивать через гофротрубы. Это необходимо делать для того, чтобы избежать контакта кабеля с металлическими элементами подвесного потолка.

Конструкция и монтаж подвесного светильника

Одним из часто используемых светильников является подвесной. Он имеет такую конструкцию, которая предусматривает наличие плафона и подвеса, на котором держится плафон.

Кроме этого, этот подвес используется для скрытия кабеля, который подходит к плафону и подает электропитание к лампочкам. В большинстве случаев этот подвес представляет собой трубку, внутри которой размещается провод. К верху этой трубки прикрепляют кольцо, которое навешивается на крючок на потолке.

Внизу ее находятся элементы, которые прикрепляют сам плафон. Кроме лампочек в плафоне находятся патроны. Их количество может колебаться от единицы до десяти и более. Все зависит от светильника. В эти патроны вкручиваются лампы.

Здесь стоит отметить, что лампы могут оснащаться различными цоколями. Каждый производитель сам выбирает вид патрона, в который может вкручиваться определенный вид цоколя.

цоколи Е14, Е27 GU10
[sc name=img ]

Собственно осветительные устройства могут оснащаться патронами для цоколей Е27, Е14 и GU10. Гнезда первых двух видов патронов характеризуются наличием резьбы.

Последний вид обладает специальным пружинным гнездом. Таким же строением может похвастаться и накладной светильник. Единственная разница заключается в отсутствии подвеса.

Отвечая на вопрос, как можно установить подвесной потолочный светильник, хотим отметить, что крючок, на который навешивается этот источник света, может быть разным. Вид крючка зависит от вида потолка.

Конечно, этот крючок придется покупать самостоятельно. Для того, чтобы установить его, нужно запастись и пластиковыми дюбелями. Главным инструментом, который будет использоваться для монтажа, является дрель или перфоратор.

Если потолок является железобетонным и при этом не имеет технологического отверстия с заложенным в него креплением (в очень многих квартирах можно встретить такое крепление), то с помощью перфоратора нужно сделать дырку и вставить в нее пластмассовый дюбель.

Далее берут анкерный болт с крючком и вкручивают его.

Подобным образом можно прикрепить крючок и к потолку, сделанному из дерева. Только дырку делают с помощью дрели.

Более интересной является установка своими руками подвесного потолочного светильника на навесной потолок. В этом случае крючок должен обладать специальной конструкцией. Также можно использовать и простой крючок, однако он должен закручиваться в специальные закладные шайбы.

Полезный совет: если подвесной потолок сделан из гипсокартона, крючок лучше крепить к деревянным рейкам, на которые крепится сам гипсокартон. Если такой возможности нет, то сверху на гипсокартон нужно поставить небольшую доску с размерами как минимум 10х10 сантиметров.

Обычно этот вариант должен прорабатываться во время установки подвесного потолка. В случае натяжного потолка крючок прикрепляется к базовому потолку. Дыру в полотне натяжного потолка сделают мастера, которые будут его устанавливать.

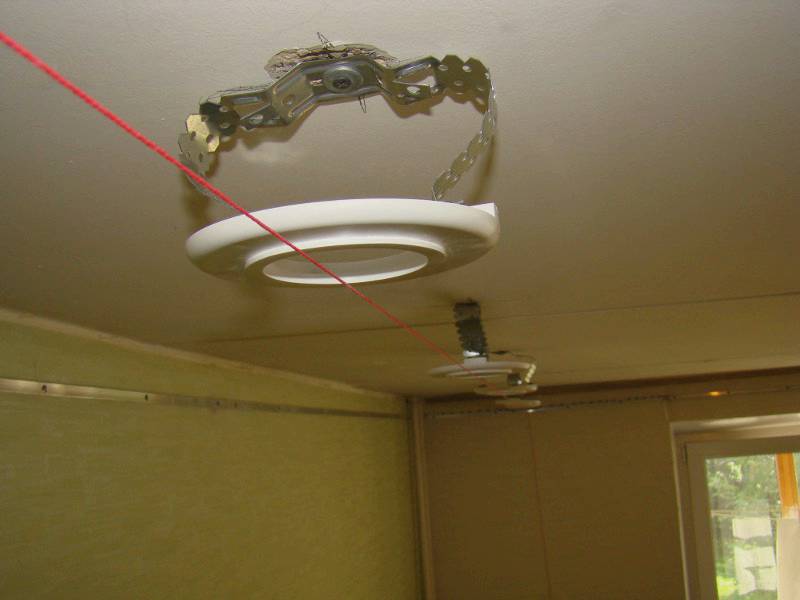

крюк для монтажа светильника к подвесному потолку

Специальный крючок для монтажа подвесного потолочного светильника к навесному потолку выглядит так:

Некоторые виды подвесных светильников крепятся иным образом. Этот способ заключается в прикреплении к потолку специальной планки (обычно она идет в комплекте).

Для реализации этого процесса нужно подготовить дюбеля, шурупы, дрель или перфоратор, отвертку, гаечные ключи. Для прикрепления планки нужно опять же сделать дыры в потолке, вставить в них дюбеля и с помощью шурупов прикрепить планку к потолку.

Далее к этой планке прикрепляется плафон. Прикрепление осуществляется с помощью болтов и гаек.

Примечательным фактом является то, что этот же способ используется для установки накладного светильника. Он может монтироваться на обычный бетонный потолок или потолок, сделанный из гипсокартона.

Установка встраиваемых светильников

Несколько иным является способ установки таких потолочных светильников, которые называются встраиваемыми. Следует указать, что этот тип источников света устанавливается только на навесные потолки и в специально сделанные дырки.

Эти дырки делаются во время монтажа навесного потолка. В это же время подводится проводка к дыркам. С самого начала нужно подготовить отвертку, клеммы для соединения проводов, нож для зачистки проводов.

Установка зависит от особенностей конструкции. Некоторая конструкция предполагает жесткую фиксацию патронника на корпусе. В данном случае нужно вытащить провод через отверстие наружу, почистить концы этого кабеля и подключить через клеммник к самому светильнику.

Этот осветительный прибор обладает пружинными зажимами. Их нужно отвести вверх и вставить прибор в отверстие. Далее отпускают зажимы. Светильник станет на место. После этого остается только вкрутить лампочку.

Если надо провести демонтаж этого потолочного светильника, то его нужно потянуть вниз. Зажимы создадут некоторое сопротивление, но оно не будет сильным. Главная цель – вытянуть прибор из отверстия.

В том случае, если конструкция встраиваемого светильника предусматривает крепление патрона к корпусу благодаря поводку, сделанному из двух проводов, то перед установкой корпуса в отверстие, нужно закрепить саму лампочку.

Полезный совет: в тех случаях, когда используются галогенные лампочки, нужно позаботиться о том, чтобы не происходил контакт лампочки с голыми руками. В противном случае лампа будет поврежденной.

Как видно, процедура монтажа любого потолочного светильника осуществляется очень просто. Однако для того, чтобы в комнате был свет, нужно не только правильно установить потолочный светильник, но и нужно знать, как правильно его подключить.

Главной особенностью при подключении является то, что всегда должен быть выключатель. Для того чтобы было удобно его использовать, его монтируют на стену. Общая последовательность подключения такова:

1. Кабель от электросети подключается к включателю.
2. От включателя отводится кабель к светильнику.

Стоит сказать, что подключение этих проводов следует производить на этапе установки потолочного светильника. Обязательным условием установки и подключения светильника является отключение тока в домашней электросети.

Современные потолочные светильники могут иметь лампы, которые работают при различных уровнях напряжения, то есть при 220-ти или 12-ти вольтах. Именно эта особенность является причиной того, что подключение потолочного светильников осуществляется по разным схемам.

Как подключить приборы с 12-вольтными лампами?

Когда осуществляется подключение таких потолочных светильников, которые оснащаются 12-вольтными лампочками, нужно использовать блок питания. Он будет понижать напряжение с 220 до 12 вольт.

Его можно размещать у самого светильника, если есть такая возможность. Он подключается после выключателя. Если в этот блок будет подключаться несколько лампочек, то их подключение должно быть параллельным. Для этого нужно запастись специальными коннекторами.

Схема подключения подается на рисунке:

Подключение светильников 12 вольт
[sc name=img ]

Следует отметить, что можно использовать как один общий блок, так и несколько. Во втором случае каждый блок будет подключаться перед отдельной лампой.

Подключение светильников с лампами на 220

В том случае, когда используется осветительное устройство с лампой на 220 вольт, схема подключения является таковой:

Подключение светильника 220 вольт
[sc name=img ]

На рисунке выше светильник имеет одну лампу и для ее включения/выключения используется одноклавишный выключатель. К нему проводят фазный провод и этот выключатель соединяет и разъединяет этот провод. Схема достаточно проста.

Также мы знаем, что когда светильник имеет две и более ламп, то можно сделать так, чтобы включается только часть из них. Это достигается с помощью использования двухклавишного выключателя.

Его использование демонстрируется на рисунке

На схеме видно, что нейтральный провод N является общим для всех трех лампочек (обозначены цифрой 1). При этом лампочки разделены на две группы.

Одна группа имеет свой фазный провод L, вторая — свой провод L. Эти провода ведут к двухклавишному выключателю (обозначен цифрой 3). Цифрой 2 обозначен клеммник.

На данной схеме нет заземляющего провода. Если же осветительное устройство имеет такой провод (обычно он имеет желто-зеленый цвет), то он должен подключаться к клеммнику и к соответствующему заземляющему кабелю в общей домашней сети.

Также узнать о том, как подключается потолочный светильник с использованием двухклавишного выключателя, вы можете из этого видео:

Как получить лицензию ФСБ?

Идеи для удачного ремонта с керамической плиткой в ​​вашем доме!

Преимущества от вступления в СРО проектировщиков

Как выбрать шторы для гостиной

Установка потолочных светильников своими руками

Содержание

• 1 Виды светильников
  • 1.1 Подвесные
  • 1.2 Накладные
  • 1.3 Точечные
  • 1.4 Слоты
• 2 Крепление на потолке
  • 2.1 Бетонный потолок
  • 2.2 Подвесной потолок
  • 2.3 Реечный потолок
  • 2.4 Гипсовый и из ПВХ панелей
  • 2.5 Натяжной потолок
• 3 Подключение светильников
• 4 Монтаж. Видео

После завершения строительных и отделочных работ встаёт необходимость выбора светильников для освещения жилища: дома, квартиры, либо другого помещения. Существует огромное разнообразие светильников: настенные, напольные, потолочные. Потолочные светильники разделяют по способу и типу крепления к потолку, материалу изготовления и осветительной возможности. Прежде, чем приступать к самостоятельной установке, следует хорошо разобраться в этих и других, не менее важных нюансах.

Установка потолочных светильников

Виды светильников

По способу крепления потолочные светильники делятся на 4 основные вида:

• подвесные;
• накладные;
• точечные;
• слоты.

Подвесные

Подвесные светильники являются наиболее распространённым и многообразным классом в своём виде. Наиболее знакомый вариант их названия в народе – люстры. Существует огромное разнообразие люстр. Они могут быть как огромными, для освещения концертных залов, так и примитивными, состоящими из обычной лампочки и простого абажура. Подвесными они называются из-за того, что крепятся на некотором удалении от потолка. Для этого используются тросики, цепочки, трубки. Зачастую благодаря этому многие из них имеют регулировку по высоте.

Установка подвесных светильников

Эти светильники запросто могут осветить помещения с большой площадью и высокими потолками. Крепление их к потолку осуществляется, как правило, двумя способами: с помощью крючка или планки.

В первом случае к потолку крепится колечко, куда затем будет вешаться люстра за крючок. После подсоединения проводов они скрываются декоративной чашей, которая перемещается по трубке и затем закрепляется.

Во втором случае к потолку вначале крепится планка. Сложность такого монтажа в том, что в одиночку такое подсоединение не произвести. Декоративная чаша, скрывающая проводку, закреплена намертво на люстре, и прежде чем прикрутить светильник, необходимо соединить провода. То есть один человек должен держать люстру на весу, в то время как другой занимается подключением проводки.

Накладные

Накладные светильники крепятся непосредственно к потолку без каких-либо подвесов. Некоторые светильники имеют регулировку по наклону лампы освещения. Так можно осветить большую площадь помещения. Этот класс набирает всё большую популярность на рынке потребления.

Установка накладных светильников

Из-за способа крепления такие светильники лучше всего подходят для небольших помещений наподобие туалета, кладовки, в том случае, если потолки в нем невысокие, где подвесные люстры, как правило, не используются. Площадь освещения у них небольшая, но сейчас появились лампы, которые светят намного интенсивнее обычной лампы накаливания. За счёт использования таких ламп насыщение пространства светом у таких светильников значительно повышается.

Многие из накладных светильников довольно большие, тяжёлые и даже имеют 2-3-х ступенчатую возможность освещения, в том числе с помощью пульта. Для их крепления необходимо жёсткое основание, чтобы его было достаточно для удерживания на потолке.

Точечные

Точечные светильники – ещё одно изобретение последнего времени. Их не нужно прикручивать к потолку или вешать на крючки. Они устанавливаются на подвесные потолки небольшой толщины (подвесные, гипсокартонные, пластиковые (ПВХ), натяжные). В качестве крепления у них используются два подпружиненных лепестка. В потолке делается отверстие, равное диаметру верхней части светильника. Лепестки пальцами прижимаются к телу светильника и вставляются в отверстие. Затем отпускаются. Таким образом, лепестки прижимают светильник плотно к потолку.

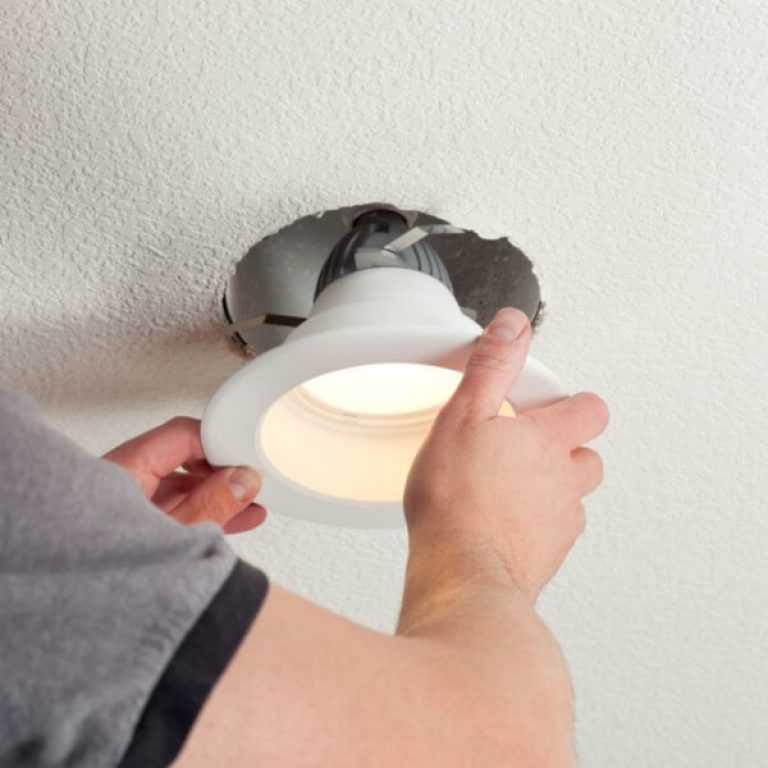

Установка точечных светильников

В основном, точечные светильники небольшие по размеру и потому используются, в основном, лишь как дополнительный источник света в наборе с другими светильниками. В качестве основного освещения их использовать можно, но придётся устанавливать в большом количестве, ввиду малой площади освещения.

Точечные светильники большего размера имеют и больший вес. В связи с этим на лепестках установлены более сильные пружины для надёжного удержания их на потолке. При замене или демонтаже светильника лепестки из-за сильных пружин разрушают потолок. Поэтому рекомендуется покупать их сразу надлежащего качества, чтобы они долго могли служить без необходимости замены.

Для подвесных светильников пружины приобретать вовсе не следует. Потолок не имеет жёсткого основания, и поэтому будет растягиваться, сильно затрудняя демонтаж.

Слоты

Люстры-слоты как осветительные приборы

Слоты появились на рынке совсем недавно, гораздо позже всех остальных видов. Их распространение пока относительно мало, но свой рынок они завоёвывают всё больше. Они являются чем-то усреднённым между накладными и подвесными светильниками.

Принципиальным отличием слотов от других осветительных приборов является то, что они имеют регулировку лампы абсолютно в любом направлении, это даёт возможность менять угол наклона, изменяя степень освещённости любого участка площади.

Крепление на потолке

Бетонный потолок

Установка светильников на натяжные потолки

Для крепления к такому потолку необходимо иметь лестницу-стремянку, перфоратор либо дрель и дюбель-гвозди. Вымеряются места, где должно располагаться крепление. Просверливаются отверстия необходимого диаметра. Светильники закрепляются либо на дюбель-гвозди, либо в чопики вкручиваются крючки. На них затем вешается светильник. Провод прибивается либо к потолку, а затем штукатурится, либо, если это плита перекрытия, протягивается в технологической пустоте. Устанавливать на такой потолок можно все виды светильников, кроме точечных.

Подвесной потолок

На потолок устанавливается лёгкая жестяная конструкция с одинаковыми по размеру квадратами, куда затем вставляются квадраты из полистирола. Вся проводка раскидывается по потолку после того, как установлена и отрегулирована жестяная конструкция. После установки полистирола в заранее запланированных местах устанавливаются и подключаются светильники.

На такой потолок устанавливаются, в основном, точечные, небольшие светильники. Полистирол – довольно хрупкий материал, снимать или заменять светильник лучше, предварительно сняв нужный квадрат, во избежание порчи потолка.

Также возможна установка подвесных светильников. Их крепление должно осуществляться к жёсткой рамной конструкции. Установка слотов возможна лишь при условии, что будут они выполняться на небольших подвесах и представлять собой большие конструкции с множеством светильников для обеспечения более надёжного крепления.

Накладные светильники на такой потолок установить весьма затруднительно. Исключение может составить лишь растровый, накладной светильник, который вставляется в квадрат вместо полистирола, как приведено на рисунке ниже.

Монтаж светильника и подвесного потолка

Реечный потолок

Реечный потолок чем-то схож с подвесным, но выполняется из реек, создавая довольно жёсткую и прочную конструкцию. Может выполняться открытым, создавая вид решётки, либо зашивается ПВХ-панелями или каким-либо другим материалом.

Возможна установка всех видов светильников без исключения. Проводка также должна быть проведена заранее к местам установки светильников.

Гипсовый и из ПВХ панелей

Потолок вначале формируется из жёсткого и надёжного каркаса с жестяного профиля. Далее выполняется разводка проводки по каркасу к местам будущей установки светильников. После этого гипсокартоном или пластиковыми панелями потолок зашивается полностью. После того как отмерены необходимые расстояния до мест установки светильников, просверливаются отверстия необходимого размера. Сверлят их специальными коронками по гипсокартону либо так называемой «балеринкой». Она представляет собой стержень с лезвием, который можно перемещать по нему, изменяя таким образом диаметр.

На такой потолок возможна установка любых видов светильников. Следует помнить лишь, что для установки точечных светильников нужно попадать в пространство между каркасом, а для других видов наоборот нужно, чтобы крепление попадало на каркас для их жёсткой фиксации.

Очень часто потолок из гипсокартона или ПВХ-панелей выполняется многоуровневым. На такие потолки зачастую устанавливается несколько видов светильников, комбинируя их между собой. Это позволяет «играть» светом, создавая, к примеру, романтическую освещённость.

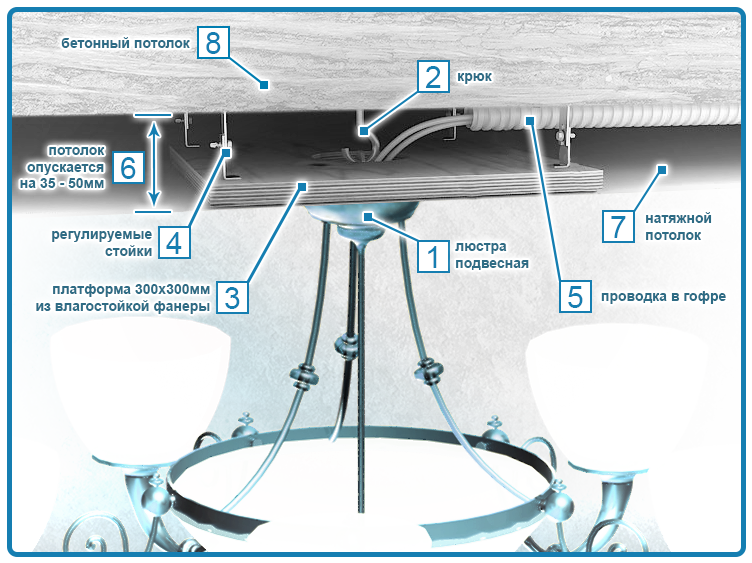

Натяжной потолок

Для натяжного потолка должны быть заранее вымерены места установки будущих светильников, подведена проводка и, если это не точечные светильники, то должен быть сделан каркас для закрепления лампы. Будущий каркас монтируется в один уровень с потолком.

После натяжки потолка к нему приклеивают на надёжный клей, который можно использовать с ПВХ-материалом, пластиковое колечко необходимого размера, куда потом будет либо вставлен точечный светильник, либо оттуда будут выводиться провода. Внутри колечка делается прокол, и рваные лепестки заклеиваются наружу для более надёжной фиксации кольца, но так, чтобы в дальнейшем они были не видны из-под каркаса светильника.

Любое крепление должно выполняться внутри такого колечка, так как прокол натяжного потолка приведёт к тому, что он попросту порвётся, придя в полную негодность. Лучше всего доверить выполнение этой работы профессионалам, так как делать её неподготовленному человеку будет крайне тяжело, велик шанс сделать ошибку. Натяжной потолок – вещь, требующая большой осторожности, да и бюджетной ее не назовешь. Именно поэтому торопиться и рисковать не стоит.

Подключение светильников

Для самостоятельного подключения светильников следует быть предельно осторожным и не пренебрегать правилами безопасности. Прежде всего, следует обесточить провода. Для этого на счётчике выключаются автоматы. Если установлены пробки или автоматы пробкового типа, то их необходимо выкрутить и убрать в сторону.

Даже после выключения автоматов или выкручивания пробок всё равно необходимо проверить отсутствие проходящего тока мультиметром или индикаторной отвёрткой. Если по их показаниям электрический ток не обнаружен, можно прикоснуться к проводу тыльной стороной руки. В противном случае, если взяться за провод ладонью без предварительной проверки наличия тока, может им ударить. В таком случае, рука может намертво вцепиться в провод, что может привести к летальному исходу.

Схемы подключения светильников разных типов

На рисунке приведены примеры различного подключения светильников. Если необходимо к одной клавише подключить несколько ламп, то все соединения должны выполняться параллельно. Последовательное соединение для ламп напряжением 220В не подходит, так как светить они будут плохо и неравномерно.

Для 2-х и 3-х клавишных выключателей возможна любая комбинация подключения. Люстра может зажигаться и 2-х ступенчатым способом. Также одна клавиша может включать центральный светильник, другая – дополнительный свет. Здесь всё зависит от желания и фантазии исполнителя.

Монтаж. Видео

Расположение светильников на натяжном потолке в зале

Про особенности монтажа потолочных светильников можно узнать из этого видео.

Любую работу можно выполнить самостоятельно, в том числе и установку светильников. Главное – достаточно хорошо изучить необходимую тему и выполнять её аккуратно с соблюдением правил техники безопасности.

Оцените статью:

Как установить потолочный светильник

Ничто так не портит званый обед, как люстра в макаронах или внезапное отключение света.

Вот как безопасно и надежно повесить светильники.

Время

Полный день

Сложность

Новичок

Стоимость

Менее $20

Введение

Превратите унылую комнату в ослепительную с новым верхним светильником. Вот как правильно и безопасно установить это новое приспособление, используя профессиональные методы установки. Даже если вы никогда раньше не занимались электрическим проектом, вы можете установить потолочный светильник, следуя советам и фотографиям в этой статье.

Требуется инструменты

• 4-в-1 отвертка
• Плозослойки иглы
• Неконтролирующие испытания напряжения
• Плозонки
• Степ-надежность
• . 10-32 Винт заземления
• Электрическая коробка
• Изолента
• Световая текстура
• Проволочные гайки

Как повесить потолочный светильник Обзор проекта

Установка нового светильника — отличный способ мгновенно превратить унылую комнату в ослепительную. Световые шоу-румы и каталоги предлагают широкий выбор светильников, чтобы соблазнить вас. И хотя набор деталей, прилагаемых к некоторым светильникам, может показаться устрашающим, электрические соединения достаточно просты даже для новичка.

Но неправильные методы установки могут привести к потенциально смертельному поражению электрическим током или возгоранию. В этой статье мы поможем вам выбрать приспособление, которое будет надежно установлено на вашей электрической коробке, а затем покажем вам лучшие методы проверки заземления и подключения проводов. Мы даже включили фотографии двух наиболее распространенных систем крепления, чтобы помочь вам разобраться во всех этих маленьких деталях.

Температурный диапазон существующих проводов влияет на то, какой тип светильника вы можете установить. Прежде чем отправиться за покупками, прочитайте больше.

Проект шаг за шагом (9)

Шаг 2

Убедитесь, что питание отключено

Семейный мастер

Проверьте провода, чтобы убедиться, что питание отключено. Поднесите кончик бесконтактного детектора напряжения к каждому проводу, чтобы убедиться, что питание всех проводов в коробке отключено (убедитесь, что выключатель освещения включен). Если тестер загорается, выключите автоматические выключатели или ослабьте предохранители по одному, пока индикатор тестера не погаснет. Отсоедините провода от светильника. Оставьте другие провода подключенными и спрятанными в электрическую коробку.

В это трудно поверить, но многие светильники, продаваемые в настоящее время в домашних центрах и салонах освещения, не могут быть безопасно установлены в большинстве домов, проводка которых проводилась до 1985 года. провод, рассчитанный на температуру не менее 90 градусов по Цельсию». Причина проста: светильники с такой маркировкой выделяют достаточно тепла, чтобы повредить изоляцию старых проводов и создать опасность возгорания. Провода, изготовленные после 1985 года, должны иметь покрытие, способное выдерживать более высокие температуры.

Если вы знаете, что ваша проводка была проложена до 1985 года, не используйте светильники, требующие питающих проводов с 90-градусным номиналом. Чтобы убедиться, что у вас есть провод питания с 90-градусным номиналом, посмотрите на оболочку кабеля или изоляцию провода. Если у вас есть кабель с пластиковой оболочкой (часто называемый Romex), ищите буквы NM-B или UF-B, напечатанные на пластиковой оболочке. Если ваша проводка проходит через кабелепровод, найдите на изоляции провода буквы THHN или THWN-2. Если вы все еще не уверены, либо вызовите электрика, либо выберите прибор, на котором не указано требование к температуре питающего провода.

Проверка электрической коробки на мощность и прочность

Для тяжелых светильников требуются прочные коробки

Если вы выберете тяжелую осветительную арматуру (тот, который мы купили весом в 25 фунтов), проверьте электрическую коробку, чтобы убедиться, что она поддерживать вес. Национальный электротехнический кодекс (NEC) позволяет вам подвешивать до 50 фунтов. из любой электрической коробки с резьбой для установки крепежных винтов № 8-32 для крепления поперечины (см. «Монтаж с помощью винтов и колпачковых гаек» и «Монтаж с помощью трубы с резьбой» в разделе «Дополнительная информация» ниже). Сюда входят почти все типы потолочных коробов.

Для практических целей убедитесь, что электрическая коробка надежно закреплена на прочном каркасе, прежде чем вешать на нее новый светильник. Если ваш светильник весит более 50 фунтов, его необходимо поддерживать независимо от электрической коробки. Простое решение — установить коробку для крепления вентилятора (доступную в домашних центрах и хозяйственных магазинах), которая предназначена для установки без вырезания дополнительных отверстий в потолке. Проверьте этикетку, чтобы убедиться, что коробка рассчитана на нагрузку более 35 фунтов.

Большинство потолочных коробок достаточно велики: NEC диктует, сколько проводов и зажимов можно безопасно поместить в электрическую коробку. Типичный размер от 1-1/2 до 2 дюймов. глубокие восьмиугольные или круглые потолочные ящики довольно велики, и переполненность редко бывает проблемой. Тем не менее, вы должны выполнить расчеты, чтобы быть уверенным. См. раздел «Расчет размеров коробки». Но если вы встретите круглую коробку глубиной всего 1/2 дюйма, замените ее. Опять же, самый простой способ установить новую электрическую коробку в существующем потолке — это использовать специальную скобу для вентилятора и коробку, предназначенные для модернизации.

Расчет размеров коробки

Чтобы вычислить минимальный размер коробки, требуемый Национальным электротехническим кодексом, добавьте: 1 для каждого горячего и нейтрального провода, входящего в коробку, 1 для всех вместе взятых проводов заземления, 1 для всех вместе взятых зажимов и 2 за каждое устройство (выключатель или розетку, но обычно не светильники), установленное в коробке. Умножьте эту цифру на 2 для проволоки 14-го калибра и на 2,25 для проволоки 12-го калибра, чтобы получить минимальный объем коробки в кубических дюймах. На пластиковых коробках внутри проштампован объем.

Подпишитесь на нашу рассылку новостей

Выполняйте проекты своими руками как профессионал! Подпишитесь на наши новости!

Сделай это правильно, сделай сам!

Первоначально опубликовано: 10 февраля 2021 г.

Похожие проекты

Популярные обучающие видео

ⓘ

Как установить потолочный светильник (руководство мастера)

• Практические советы и советы

Фото: Shutterstock.com приспособления. Но вам не нужно жить с чем-то, что вы не любите, особенно когда на рынке можно найти так много потолочных и подвесных светильников. Поскольку новые потолочные светильники поставляются с монтажным оборудованием, заменить существующий блок легко даже для новичка.

Инструменты и материалы

• Отвертка
• Стремянка
• Инструмент для зачистки проводов
• Потолочный светильник
• Лампочка

Шаг 1

4

Отключите электричество в комнате на панели главного выключателя. Дважды проверьте, отключено ли питание, найдя и проверив выключатель света, который управляет вашим потолочным светильником.

Объявление

Далее аккуратно откручиваем и снимаем навес старого светильника. Когда распределительная коробка будет видна, снимите гайки с проводов и отделите питающую проводку от старого светильника. Внимательно осмотрите провода на наличие повреждений, и если ни один из них не изношен или не сломан, оставьте провода открытыми для нового приспособления.

Шаг 2

Осмотрите соединительную коробку. Убедившись, что ваша существующая распределительная коробка надежно прикреплена к потолочной балке, убедитесь, что она достаточно прочна, чтобы выдержать вес вашего сменного приспособления. Если новое приспособление весит значительно больше, чем старое, может потребоваться установка дополнительного монтажного ремня или опорного стержня. (Любой из них может быть установлен рядом с распределительной коробкой, чтобы после установки светильник скрыл оборудование.)

Шаг 3

При установке подвесного светильника проложите проводку через поддерживающую цепь или кабель. Большинство подвесных светильников имеют поддерживающую цепь или трос, через которые (или рядом) должны продеваться или подвешиваться провода.

Аккуратно проведите провода светильника через кожух, потолочную пластину и подвесной кронштейн вашего нового светильника. Зачистите примерно полдюйма от проводов крепления и примерно полдюйма от проводов питания.

Некоторые виды работ лучше доверить профессионалам

Получите бесплатные оценки без обязательств от лицензированных электриков рядом с вами.

Найти профессионалов сейчас

+

Фото: goodceilinglight.com

Шаг 4

Подсоедините провода. Большинство новых светильников имеют цветовую маркировку с черно-белым проводом.

1. Скрутите зачищенный оголенный конец черного провода светильника с зачищенным оголенным концом черного провода питающей линии.
2. Закрепите соединение проволочной гайкой.
3. Повторите процесс с белым проводом.
4. Многие светильники также имеют провод заземления из неизолированной меди или с зеленой оболочкой, который следует накрутить на медный или зеленый винт заземления монтажного кронштейна.
