Как правильно вязать арматуру для ленточного и монолитного фундаментов

Существует два способа соединения отдельных элементов арматуры ленточного фундамента и монолитной плиты — вязка и сварка. Первый — более доступный вариант, может быть ручным и механизированным. Для этого метода используют гибкую обожженную металлическую проволоку круглого сечения диаметром от 1 до 1,4 мм из оцинкованной низкоуглеродистой стали. Проволока, подвергнутая обжигу, отличается мягкостью на изгиб, сохраняя при этом прочность на растяжение. Если под рукой есть только простая, то рекомендуется подержать ее над огнем около 30 минут.

Оглавление:

  1. Плюсы и минусы технологии
  2. Схема армирования фундаментов
  3. Какие инструменты применяются?
  4. Вязка стержней вручную
  5. Механизированное связывание

Проволоку для вязки можно приобрести метражом в бухтах или уже нарезанную, с кольцами на концах. Последний вариант позволяет существенно ускорить выполнение работы, уменьшить затраты труда. Это связано с отсутствием необходимости нарезать материал, использовать электроинструменты.

Достоинства и недостатки вязания арматуры по сравнению со сваркой

Преимущества:

  • невысокие затраты труда;
  • возможность проведения работы на месте строительства;
  • не требуются источник электропитания и сложное оборудование;
  • отсутствие затрат на электричество;
  • работа проста и безопасна (по сравнению со сваркой), ее может выполнять человек, не имеющий опыта;
  • конструкция имеет меньший вес;
  • гибкость каркаса при достаточной его жесткости, что имеет особенное значение для фундамента в районах с высокой сейсмической активностью;
  • поверхность связанной арматуры не нуждается в дополнительной защите.

Недостатки:

  • невысокая прочность;
  • подвижность узлов;
  • низкая производительность труда;
  • нестабильность качества соединений;
  • низкая устойчивость по отношению к перепадам температур.

Вязание своими руками применяют в основном в частном строительстве, где не требуется высокой точности и выполнения строгих условий.

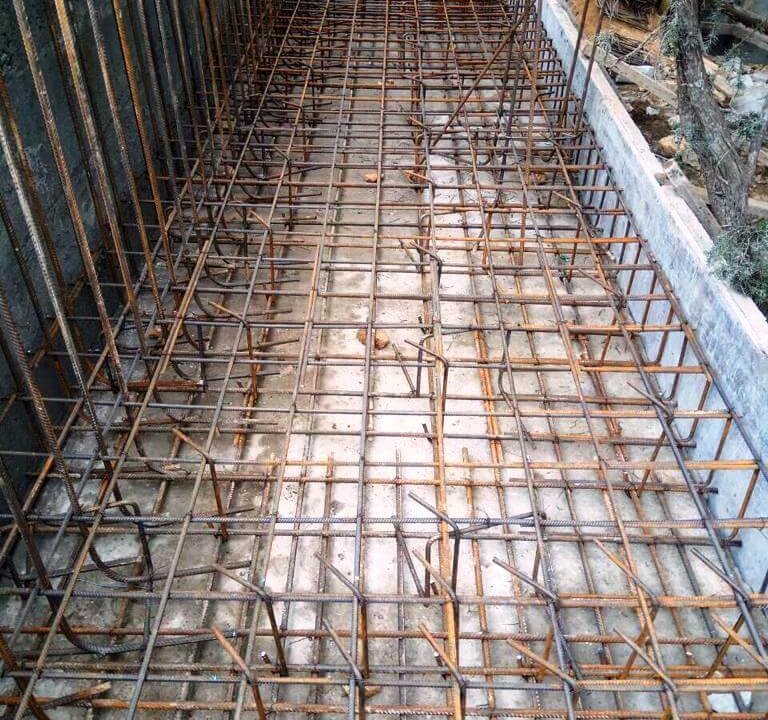

Армирование фундамента

Сетка из пересеченных под прямым углом продольных и поперечных стержней называется поясом. Арматура состоит из нескольких поясов, горизонтально расположенных друг над другом. Правила и схема армирования монолитной плиты:

  • Первый армирующий пояс связывают и устанавливают на высоте около 5 см над песчано-гравийной подушкой после монтажа опалубки.
  • В углах армирование правильно делать более частым. Для этого добавляют дополнительные продольные стрежни. На углах поясов размещают пруты, изогнутые под углом 90 градусов.
  • Для монтажа остальных поясов к нижнему привязывают вертикальные прутья с шагом 20-40 см.
  • Следующий пояс связывают на высоте не более 15 см от нижнего.
  • Количество поясов и расстояние между ними зависят от толщины плиты. Шаг между поясами может быть меньше 15 см.
  • Верхний край вертикальной арматуры должен выступать над фундаментом. При выведении стен он будет связан с их нижним краем.

Схема армирования ленточного фундамента:

  • После размещения опалубки вбить вертикальные стержни.
  • Связать один за другим параллельно для горизонтального пояса.
  • Если ширина основания — до 40 см, то достаточно двух продольных стержней, если эта ширина больше — три, редко четыре.
  • Расстояние между поясами — не более 40 см. Их количество может быть больше двух.
  • Последний верхний пояс обычно устанавливают ниже верха опалубки на несколько см.

Для правильного армирования ленточного фундамента, как и плитного, в его углах размещаются не стыки стрежней, а целые изогнутые. Шаг между поперечными стержнями поясов на углах должен быть меньше.

Приспособления для обвязки

Стержни вяжут вручную с помощью следующих инструментов:

  • крючки для вязальной проволоки — их можно приобрести или сделать самостоятельно из рифленой арматуры или длинного гвоздя, загнутого в форме буквы Г;
  • кусачки (реверсивные клещи) — для завязывания петель и обрезки;
  • обычные пассатижи или плоскогубцы;
  • щипцы.

Готовые крючки (скручиватели проволоки) отличаются формой и материалом ручки, углом изгиба рабочей части. Разновидность — полуавтоматический крючок. Его тянут вверх, ручка скользит по спирали и поворачивает крюк. Ручки всех видов скручивателей могут быть изготовлены из оцинкованного металла, дерева или пластика. Крючком для вязания арматуры можно в последствии завязывать мешки, подвязывать виноград, выполнять многие другие операции.

Еще один вариант — механизированная вязка. Для нее используют:

1. Пистолет для вязания. Приспособление стоит сравнительно дорого, поэтому, если оно нужно для одного раза, разумнее взять его в аренду. Проволока не подходит, необходимы специальные кассеты.

2. Шуруповерт. Этот инструмент стоит недорого, всегда востребован в быту, работает с обычной проволокой. Шуруповертом выполнить вязку быстрее, чем вручную, в несколько раз.

Технология ручной вязки

Вязать арматуру своими руками можно прямо в траншее или снаружи. Во втором случае в опалубку вставляют уже готовую армирующую сетку. Этот способ надежнее. Элементы сетки располагают на специальных деревянных шаблонах с пазами под продольные и поперечные стержни. Ширина шаблона должна быть в пределах 30—50 см, длина — не более 3 м.

Порядок действий при скреплении крючком вручную:

  1. Нарезать вязальную проволоку на отрезки длиной 20—25 см. Правильно сделать это болгаркой, перерезав поперек целую бухту.
  2. Каждый отрезок сложить пополам.
  3. Разложить заготовки по местам стыков деталей арматуры.
  4. Слегка изогнуть подготовленную петлю и подвести ее по диагонали (под углом 45 градусов) под место пересечения элементов армирующей сетки.
  5. Ввести крючок в петлю, образованную сгибом проволоки пополам.
  6. Подхватить крючком второй конец отрезка проволоки, который загнуть таким образом, чтобы он не соскакивал с приспособления для вязки.
  7. Начать вращать крючок по часовой стрелке.
  8. Закрутить петлю до упора, но при этом следить за тем, чтобы проволока не оборвалась. Для надежного соединения достаточно трех-четырех оборотов.
  9. Вынуть крючок из петли и повторить все операции на следующем пересечении.

Если вместо крючка используют плоскогубцы, то после выполнения п. 1-4 левой рукой взяться за концы проволоки, а правой рукой с плоскогубцами, захватить концы петли и закрутить в несколько оборотов. Самодельный крючок из гвоздя работает так же, как и готовый.

Вязать стеклопластиковую арматуру можно не крючком и проволокой, а пластиковыми хомутами. На углы устанавливают специальные элементы.

Особенности механизированной вязки

Работа вязальным пистолетом выполняется автоматически. Достоинства — низкая вероятность обрыва, устраняются многие недостатки ручного метода вязки, скорость в несколько раз больше. Недостаток — в труднодоступных местах пользоваться приспособлением неудобно. Есть два вида приборов для механизированного вязания — аккумуляторные и механические. Нужно поднести устройство к месту пересечения элементов армирующей сетки и нажать на кнопку или рычаг (в зависимости от вида пистолета), оно примерно за 1 с затягивает петлю с нужной силой и обрезает излишки. Как дополнение к пистолету можно использовать удлиняющую насадку, которая позволяет работать, не наклоняясь.

Обычный бытовой шуруповерт с регулируемым количеством оборотов тоже может справиться с вязкой армирующей сетки фундамента. Как правильно связать арматуру:

  • Изготовить специальную насадку-крючок. Для этого нужен длинный гвоздь диаметром от 4 мм. Шляпку у него отпиливают, гвоздь загибают в виде крюка. Вместо гвоздя возможно использовать толстую проволоку.
  • Нарезать проволоку на отрезки и сложить пополам, как при ручной вязке. Разложить заготовки по местам стыков деталей.
  • Слегка изогнуть подготовленную петлю и подвести ее по диагонали (под углом 45 градусов) под место пересечения элементов армирующей сетки.
  • Вставить в петлю крючок шуруповерта.
  • Включить инструмент на малом количестве оборотов.
  • После скрепления первого узла проверить качество соединения. Если проволока надорвана, то обороты уменьшить, если петля не затянулась — увеличить. Если узел надежный, то количество оборотов установлено правильно.
  • Выполнить вязку остальных узлов отрегулированным инструментом.

Вязка арматуры для фундамента ленточного или из монолитной плиты любым из предложенных способов может быть осуществлена самостоятельно, даже при отсутствии большого опыта подобной работы.

технология и схема, как подготовиться, какие инструменты необходимы

Армирующий каркас в плитном фундаменте служит для обеспечения жесткости конструкции, на которую воздействуют в процессе эксплуатации сжимающие и растягивающие силы.

Собранный по правилам СП 52-101-2003 каркас увеличивает прочность основания в 10 раз.

В статье обсудим, как правильно как правильно вязать арматуру для фундамента из плит, как подготовиться к процессу, из каких этапов состоит, а также все тонкости технологии.

Содержание

  • 1 Вязка или сварка?
  • 2 Правила вязки
    • 2.1 Подготовка
    • 2. 2 Укладка арматурной сетки
    • 2.3 Технологические этапы и схема вязки армирующего каркаса
    • 2.4 Особенности процесса и инструмент
  • 3 Сварочные работы
  • 4 Полезное видео
  • 5 Заключение

Вязка или сварка?

Чтобы обеспечить повышенную прочность плитного основания, арматурные прутки собирают в силовую конструкцию несколькими способами:

  1. Связывают стержни и фрагменты решетки вязальной проволокой. Для придания пластичности проволока дополнительно обжигается. При соединении деталей используют специальный стальной крючок.
  2. Фиксируют элементы силового каркаса методом применения электрического тока. В бытовых условиях сварку ведут традиционным способом, промышленных – используют контактную точечную сварку.

Методы фиксации проволокой и сваркой характеризуются своими преимуществами и недостатками, что, в свою очередь, предопределяет отсутствие единого мнения у мастеров.

Так, достоинства вязки следующие:

  • сохраняет структура и прочность металла по всей длине стальных элементов;
  • себестоимость работ выходит гораздо ниже, чем использование электродов.

Основные недостатки технологии связывания армирующего каркаса:

  • подвижность конструкции создает сложности в процессе сборки;
  • монтаж требует значительных временных и трудовых затрат.

Преимущества сварных армирующих каркасов:

  • жесткость соединений;
  • высокая скорость сборки;
  • практичность методики.

Недостатки метода фиксации каркаса сваркой:

  • потребность в источниках электрического тока и сварочного аппарата;
  • высокая вероятность пережога металла и снижение прочности стали в местах сварки.

С учетом неоднозначности в эффективности обоих методов на практике придерживаются следующих рекомендаций:

  1. Для строительства многоэтажных домов, которые будут оказывать значительную нагрузку на фундамент, используют метод сварки. К работе привлекают высококвалифицированных сварщиков, чтобы снизить риск возможности пережога металла в местах соединений.
  2. В частном домостроение армирующий каркас монтируют с применением вязальной проволоки. Метод выгодно отличается простотой сборки без применения дорогостоящего оборудования, а также отсутствием повышенного напряжения в местах стыковки элементов.

Правила вязки

Вязать арматуру для силового каркаса можно несколькими способами:

  1. Ручная вязка стальным крючком и кусачками.
  2. Полуавтоматическая вязка специальным крючком, который может находится в реверсивном движении.
  3. Автоматический способ с применением пистолета или шуруповерта с насадкой для вязания проволоки.

Занимаясь частным домостроением, собственник может заказать готовый армокаркас на специализированном предприятии.

Несмотря на высокое качество сборки готовой конструкции, при этом возникают дополнительные расходы, связанные с ее доставкой на стройплощадку. Поэтому строителю целесообразно разобраться с технологией и самому выполнить все работы.

Подготовка

Мероприятия, которые следует выполнить перед началом вязки:

  1. Расчет суммарных нагрузок на фундамент.
  2. Разработка чертежа и рабочего эскиза армокаркаса.
  3. Выбор оптимальной марки арматурных стержней (от класса стали и диаметра стержней зависит допустимый угол изгиба).
  4. Определение потребности в количестве арматуры (расчет проводится по схеме вязки).
  5. Подготовка инструментов для вязания.

Для армокаркаса плитного фундамента используют рифленые стержни диаметром 10–14 мм. Создание чертежа лучше доверить специалистам, которые учтут нагрузки и предусмотрят усиление важных участков с учетом процента армирования и прочности бетона.

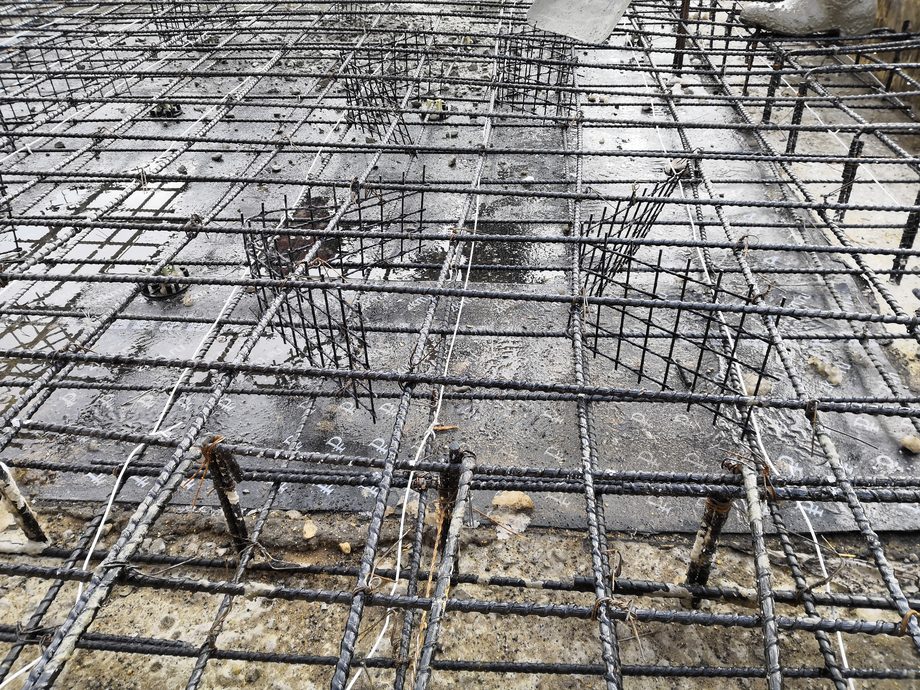

Укладка арматурной сетки

При укладке силовой конструкции для плиты соблюдают следующие требования:

  1. Арматуру укладывают в двух направления, формируя квадратные ячейки с максимальным размером 300 на 300 мм. Шаг ячейки уменьшается под несущими стенами. В центральной части размер ячейки может быть максимально большим (до 0,3% армирования).
  2. Фрагменты сетки размещают предельно близко к нижней и верхней граням, учитывая 30 мм защитного слоя.
  3. Стержни сеток по торцам соединяют между собой П-образными хомутами.
  4. В местах стен и колонн оставляют выпуск вертикально арматуры для усиления конструкции.

Технологические этапы и схема вязки армирующего каркаса

Порядок действий зависит от метода вязания элементов. Алгоритм операций при ручной вязке будет следующим:

  1. Укладывают продольные и поперечные арматурные стержни на рабочей площадке.
  2. Нарезают заготовки длинной от 15 до 20 см из вязальной проволоки.
  3. Сгибают заготовки по центру.
  4. В узле стыковки арматурных стержней диагонально размещают согнутую проволоку.
  5. В сформированную петлю продевают крючок.
  6. Втягивают концы проволоки в петлю.
  7. Проворачивают крючок, добиваясь необходимой силы затяжки.

Выполняя затяжку, мастер должен контролировать усилие, чтобы не допустить обрыв проволоки.

Особенности процесса и инструмент

Нюансы вязания армокаркаса:

  1. При толщине монолитной плиты от 150 мм формируют силовую конструкцию из двух ярусов решетки, соединенных между собой вертикальными прутками.
  2. При толщине плиты менее 150 мм размер ячейки может быть в пределах от 200 на 200 до 400 на 400 мм.
  3. Для жесткого соединения элементов используют отожженную проволоку.

Выбор инструмента для вязания силовой конструкции подбирается индивидуально:

  1. Для разового монтажа используют вязальный крючок (покупной или самодельный), кусачки, круглогубцы. Если есть возможность, применяют реверсивный инструмент.
  2. Для изготовления армокаркаса в промышленных масштабах используют автоматический пистолет.

Сварочные работы

Для обеспечения прочности соединений для сборки армирующего каркаса методом точечной сварки используют рифленую проволоку класса А400С и А500С диаметром до 25 мм.

Технология монтажа предполагает следующую последовательность операций:

  1. Нарезание заготовок нужной длины.
  2. Сборка элементов в одной плоскости, начиная с легкой прихватки и доводя до окончательной фиксации.
  3. Монтаж заготовленных частей в единую силовую конструкцию, соблюдая проектные расстояния по чертежу.
  4. Проверка соответствия размеров пространственной рамы.

Сварщик должен грамотно подобрать силу тока для работы, чтобы не допустить перегрев металла, в результате чего его структура может измениться, а прочностные качества всей конструкции снизятся.

Полезное видео

О деталях вязки арматуры для плитного фундамента смотрите в видео:

Заключение

Надежность и срок службы монолитной плиты фундамента во многом зависит от качества сборки армирующего каркаса. Строителю, который планирует проводить монтаж силовой конструкции своими руками, необходимо предварительно изучить нормативные требования, предъявляемые к армокаркасу для железобетонных конструкций, в том числе фундаментов.

Для работы используют стальные рифленые пруты высокого класса прочности. Сборку можно вести методом сварки или вязания, при этом второй вариант поддерживается большинством экспертов.

Размещение арматурных стержней в фундаментах — горизонтальные и вертикальные арматурные стержни

🕑 Время чтения: 1 минута

Стальная арматура является важной частью бетонных фундаментов. Таким образом, правильное размещение горизонтальных и вертикальных стержней в фундаменте имеет первостепенное значение, как и укладка бетона. Размещение, размер, покрытие, связывание и допуск в стальной арматуре считаются необходимыми для достижения максимальной эффективности фундамента.

Рис. 1: Типовые детали армирования изолированного фундамента.

Содержимое:

  • Расположение арматуры в ланях
    • 1. Минимальное бетонное покрытие
    • 2. Размещение арматуры
    • 3. Подкрепление усиления
    • 4. Связывание для подкрепления
    • Типы репортаж.

    Укладка арматуры в фундамент требует таких действий, как проверка защитного слоя бетона, местоположения, крепления арматуры и опор и т. д.

    1. Минимальный защитный слой бетона

    Защитный слой бетона представляет собой толщину или количество бетона, помещенного между арматурной сталью и поверхностью бетонного элемента. Покрытие является наиболее важным фактором защиты арматурной стали от коррозии. Покрытие также необходимо для обеспечения достаточного сцепления стали с бетоном для развития его прочности.

    Рис. 2: Бетонные распорки, используемые в фундаменте.

    Минимальный защитный слой для монолитного бетона указан в Строительном кодексе ACI 318.

    • Для бетона, залитого и постоянно соприкасающегося с землей (например, фундаменты) — 3 дюйма
    • Для бетона, подверженного воздействию погодных условий или земли (например, стены подвала)
      • Стержни №6 и больше — 2 дюйма
      • Стержни #5 или меньше — 1½ дюйма
    • Для бетона, не подвергающегося воздействию погодных условий или соприкасающегося с землей:
      • Плиты, стены и балки — Стержни #14 и #18 — ½ дюйма
    • плиты, стены и балки —
      • #11 бар и меньшие — ¾ дюйма
      • Балки и столбцы — 1½ дюйма

    2.

    Плосы

2. Арматура должна быть размещена со стороны растяжения в нижней части фундамента. В квадратном фундаменте арматура размещается равномерно в обоих направлениях. Код ACI требует, чтобы арматурные стержни располагались на расстоянии не более 18 дюймов друг от друга.

В прямоугольном фундаменте арматура в длинном направлении размещается равномерно, но не в коротком направлении. Код ACI (15.4.4.2) требует, чтобы определенная часть арматуры в коротком направлении размещалась в полосе, равной ширине фундамента. в коротком направлении.

Отношение длины к короткой стороне рассчитывается на основе соотношения сторон фундамента как —

Размещение арматурных стержней в фундаменте оказывает большое влияние на несущую способность фундамента. Любое неправильное размещение может привести к серьезным поломкам конструкции. Например, если опустить верхние стержни или поднять нижние стержни на ½ дюйма больше, чем указано для плиты глубиной 6 дюймов, это может снизить ее несущую способность на 20 %.

3. Арматурные опоры

Армирование фундамента нельзя размещать в почве или твердом грунте, так как оно подвержено коррозии. Даже размещение арматуры над слоем свежего бетона с последующей заливкой бетона также недопустимо, так как положение арматуры может измениться при заливке бетона.

Рис. 3: Арматурные опоры, используемые в фундаменте. Опоры для стержней

используются для удержания арматурных стержней на месте для достижения надлежащей глубины покрытия.

Для правильной установки используются арматурные опоры различных размеров и из различных материалов, таких как стальная проволока, сборный железобетон или пластик.
Стулья и опоры доступны разной высоты для поддержки арматурных стержней определенного размера и положения.

4. Арматурная вязка

Хотя анкерная сталь не увеличивает прочность арматуры, она используется для фиксации и предотвращения смещения арматурных стержней во время строительных работ и укладки бетона.

Для связывания арматурных стержней используется вязальная проволока, которая обычно представляет собой черную мягкую отожженную проволоку калибра 16½ — или 16, хотя для более тяжелой арматуры может потребоваться проволока калибра 15 или 14, чтобы удерживать арматурный стержень в правильном положении.

Связывание всех пересечений не требуется, обычно достаточно каждого четвертого или пятого. Необходимо следить за тем, чтобы концы вязальной проволоки не касались поверхности бетона, где они могут заржаветь.

При связывании стержней нет необходимости связывать каждое пересечение — обычно достаточно каждого четвертого или пятого. Следите за тем, чтобы концы вязальной проволоки не касались поверхности бетона, где они могут заржаветь.

Типы вязки арматуры

Существуют различные способы крепления вязальной проволоки к арматуре в зависимости от ситуации и места, где они были связаны —

Рис. 4: Детали вязки арматуры.

  1. Деталь A:  Стяжка с защелкой является самой простой и обычно используется для арматуры в горизонтальном положении.
  2. Деталь B:  «Стяжка с защелкой» обычно используется при связывании арматуры вертикальной стены, чтобы надежно удерживать стержни на месте.
  3. Деталь C:  «Седельный галстук» сложнее, чем стяжки с кнопками или стяжки с защелками. Они обычно используются для крепления связей к угловым стержням колонн и хомутов к угловым стержням балок.
  4. Деталь D:  «Седловая стяжка») похожа на седельную стяжку, за исключением того, что проволока оборачивается 1-1/2 раза вокруг первого стержня, а затем завершается, как деталь C.
  5. Деталь E: «Галстук в виде восьмерки» можно использовать на стенах вместо седла или галстуков с завязками и кнопками. Этот тип галстука используется для закрепления тяжелых матов.

Дополнительная информация о размещении арматуры в фундаменте

  1. Стержневые опоры не предназначены для поддержки строительного оборудования, такого как бетононасосы, тележки или лазерные стяжки.
  2. Расстояние между опорами стержней зависит от размера поддерживаемого арматурного стержня. Например, для односторонней сплошной плиты с термоусадочными стержнями № 5 высокие стулья используются на расстоянии 4 фута от центра; для баров № 4 стульчики для кормления должны быть размещены на расстоянии 3 фута от центра.
  3. Укладка арматуры на слои свежего бетона или регулировка положения стержней или арматуры из сварной проволоки во время укладки бетона не допускается. Опрометчивая практика в строительстве плит размещения арматуры на земляном полотне и вытягивания ее вверх во время укладки бетона называется «зацеплением».
  4. Распорки для вертикального бетона (строительство стен) традиционно не являются обязательными. Распорки боковых опалубок включают гвозди с двойной головкой, сборные железобетонные блоки (доби) и запатентованные цельнопластиковые формы.
  5. Сварщик, бригадир слесарей, подрядчик и инспектор несут ответственность за правильность размещения арматурных стержней в бетонных конструкциях.
  6. Отклонение от указанного положения: В перекрытиях и стенах, кроме хомутов и связей ±3 дюйма. Хомуты: высота балки в дюймах, деленная на 12. Стяжки: ширина колонны в дюймах, деленная на 12.

Вопросы и ответы: Поддержка новой плиты рядом с существующим фундаментом

  • org/breadcrumb»>
    Главная >

  • Как >

  • Фонды >

  • Вопросы и ответы: поддержка новой плиты рядом с существующим фундаментом
Фундаменты

Опубликовано:

Поддержка новой плиты

Автор
Брент Андерсон

Войдите под номером или Зарегистрируйтесь под номером , чтобы загрузить PDF-версию этой статьи. (602,39 КБ)

В.
Как лучше всего поддерживать новую плиту гаража рядом с существующей фундаментной стеной?

A. Брент Андерсон отвечает: Есть много способов поддержать плиту гаража рядом со стеной подвала. Наилучший подход заключается в обеспечении уплотненной обратной засыпки с плотностью по Проктору 95% от фундамента до подстилающего слоя (см. «Основы уплотнения почвы», 3/94). Основание должно состоять из крупнозернистого заполнителя толщиной от 4 до 6 дюймов (рисунок А ниже).

Если график работ или бюджет не позволяют тщательно уплотнить грунт вокруг стены подвала, то любой участок чрезмерной выемки грунта следует засыпать чистым гравием диаметром не менее 1 1/2 дюйма, который будет равномерно самоуплотняться под тяжестью грунта. плита и любые будущие нагрузки.

Другой вариант — использовать угол полки для поддержки края плиты гаража (B). Обычно мы рекомендуем непрерывный стальной уголок размером 3x3x3/8 дюйма, прикрученный к бетонной стене фундамента через каждые 16 дюймов болтами диаметром 1/2 дюйма. Однако это будет поддерживать только край плиты и не предотвратит растрескивание, которое может произойти, когда грунт под плитой уплотняется, оставляя пустоты там, где плита не поддерживается. Превентивной мерой является использование арматурной стали № 3 или № 4, расположенной на расстоянии 12 дюймов от центра плиты в обоих направлениях. Это повысит способность плиты перекрывать пустоты по мере уплотнения грунта.

Плиты также можно соединить со стеной подвала с помощью арматурных штифтов (C). По сути, это та же концепция, что и угол полки. Однако, поскольку стальная арматура ограничивает движение края плиты, на полу гаража может быть больше трещин.

Другой метод заключается в том, чтобы поддерживать плиту на настенных пилястрах или бетонных опорах (D), опирающихся либо на основание внизу, либо в местах, где есть подозрение на просадку грунта.
