Как связать арматуру для монолитной плиты: Как правильно вязать арматуру для монолитной плиты + схема

как правильно вязать, схемы вязки

Армирующий каркас в плитном фундаменте служит для обеспечения жесткости конструкции, на которую воздействуют в процессе эксплуатации сжимающие и растягивающие силы.
Собранный по правилам СП 52-101-2003 каркас увеличивает прочность основания в 10 раз.

В статье обсудим, как правильно как правильно вязать арматуру для фундамента из плит, как подготовиться к процессу, из каких этапов состоит, а также все тонкости технологии.

Как правильно вязать арматуру для монолитной плиты – общие сведения

Существует принципиальная разница между плитами бетонными и железобетонными, используемыми в строительной сфере. Последние способны воспринимать значительные нагрузки за счет усиления бетонного массива с помощью арматурной решетки.

Плитный фундамент – важный элемент здания, состоящий из следующих составных частей:

• песчано-щебеночной подушки, демпфирующей реакцию грунта;
• марочного бетона, изготовленного по стандартной рецептуре;
• силовой решетки, для изготовления которой можно взять арматурные стержни.

Надежность и долговечность фундаментной основы определяется качеством изготовления плиты, верхней части которой приходится воспринимать вес строения, а нижней – компенсировать реакцию почвы.

Для монолитной плиты вязка арматуры гораздо проще, чем для ленточного фундамента

Расположенная внутри бетонного массива силовая решетка из стальной арматуры выполняет ряд серьезных задач:

• обеспечивает запас прочности фундамента;
• предотвращает разрушение плиты и образование трещин;
• воспринимает сжимающие нагрузки и изгибающие моменты.

Цельная плита представляет собой плавающий фундамент, обеспечивающий целостность строения при подвижках грунта. Конструкция обеспечивает устойчивость зданий на проблемных почвах при условии правильной вязки элементов арматурной решетки и использовании качественного бетона.При выполнении вязальных работ следует руководствоваться требованиями государственного стандарта, а также строительных норм и правил, регламентирующих особенности вязки.

Остановимся более детально на требованиях, предъявляемых к арматурной решетке и нюансах вязки:

• для изготовления решетки используют ребристые прутья, обеспечивающие повышенное сцепление элементов;
• формируют два яруса силовых решеток, соединенных между собой вертикальными прутьями при толщине бетона 15 см и более;
• выполняют однослойное армирование решеткой с ячейками квадратного сечения размером от 20х20 см до 40х40 см при толщине плиты менее 15 см;
• используют для жесткого соединения элементов арматурного каркаса отожженную проволоку, предназначенную для вязания арматуры.

Отвечая на вопрос об особенностях правильной вязки арматурных элементов, предназначенных для усиления монолитного фундамента, специалисты рекомендуют использовать следующие методы вязки:

Вязка арматуры начинается с покупки металла, количество которого сначала необходимо вычислить с минимально возможным запасом

• ручной, обеспечивающие надежную фиксацию при минимальных затратах. Для соединения прутков необходимо приложить значительные усилия при выполнении работ кусачками или с помощью вязального крючка;
• полуавтоматический, позволяющий выполнять увеличенный объем работ за счет применения специального реверсивного устройства. Вращение крючка происходит в результате возвратно-поступательного перемещения корпуса;
• автоматический, предназначенный для ускоренной вязки арматуры на крупных промышленных объектах. Применение специального пистолета для вязания или шуруповерта с насадкой обеспечивает повышенную эффективность работ.

Выбор инструмента для вязания осуществляется индивидуально в зависимости от объема выполняемых работ:

• для разовой сборки арматурной решетки подойдет вязальный крючок или реверсивное устройство;
• при изготовлении арматурных каркасов в промышленных масштабах следует использовать автоматический пистолет.

При выполнении работ следует соблюдать ряд правил:

• для обеспечения прочного соединения стержней правильно использовать вязальную проволоку с диаметром поперечного сечения 0,8-1,4 мм;
• соединение отдельных стержней следует производить проволокой в участках их взаимного пересечения;
• при закручивании проволоки следует прилагать усилие, обеспечивающее жесткую фиксацию арматурных стержней

Технология изготовление решеток способом связывания превосходит метод сварки арматуры, при котором возникает локальный перегрев и значительно снижается прочность.

По подбетонке прокладывается и вяжется сама арматура, которая потом соединяется в общий каркас

Схема армирования

Когда выполняется армирование плитного фундамента, схема расположения арматуры должна составляться строго по технологии. Кроме того, схемы армирования монолитной плиты перекрытия фундамента, при необходимости, предполагают неравномерный порядок размещения прутков. Участки, где планируется возведение несущих перегородок и колонн дополнительно усиливаются. Такие места называют зонами продавливания. Арматуру укладывают в один слой при толщине железобетонной плиты 15 см и меньше. Если план монолитного фундамента предполагает величину слоя больше 15 см, рекомендуется производить армирование каркасами. Для плитно-свайного фундамента расчеты нужно производить отдельно – в зависимости от расположения и материала свай. В любом случае, чтобы правильно выполнить армирование фундаментной плиты, чертеж надо составлять на основании тщательных предварительных расчетов.

Схема расположения усилений фундаментаИсточник pingru.ru

Основные параметры плиты

Рассмотрим на примере основные узлы конструкции. На схеме изображена сетка с постоянными размерами ячеек. Расстояние между прутками должно быть одинаковым. С расчетом нагрузок, шаги прутьев делают через каждые 20-40 см. Для построек из кирпича подходит 20 см, а для легких каркасных домов допускается делать укладку арматуры реже. В любом случае, по строительным правилам из пункта про «бетонные и железобетонные конструкции» указано, что расстояние между прутьями не должно превышать толщину основания в 1,5 раза.

Распространенный метод укладки – в два ряда. Их совместное действие будет обеспечено монтажом вертикальных стержней. Отступы между такими прутами должны равняться шагам основной стальной конструкции также допускается в два раза большее расстояние. По правилам плиту перекрытия на торцах следует армировать П-образными хомутами, длина которых должна равняться двум толщинам основания и более. Обвязка стержней должна охватить верхние и нижние ряды. Такая методика обеспечивает надежное восприятие крутящих моментов у края фундаментной основы и позволит произвести анкеровку концов продольных прутков.

Армирование плиты фундамента по краям и укладка в два рядаИсточник ufa.masterdel.ru

Зоны продавливания

В местах, где об фундамент будут опираться несущие вертикальные конструкции, раскладку следует производить, уменьшив шаги армирования. В случае, когда по основной ширине плиты арматура укладывается через 20 см, значит, под перегородками следует перейти на расстояние в 10 см. Такой метод позволяет предупредить возникновение продавливания и образования трещин.

Если зона сопряжения совпадает с монолитной стеной подвала, глубина закладки будет производиться в соответствии с высотой планируемого помещения. В таком варианте работы ведутся с привязкой основания к стенам.

При армировании фундаментов, рекомендуется производить совместную обвязку каркасов монолитных стен и плиты. Во время заливки фундаментного основания нужно оставить части вертикальных стержней, которые послужат связующими звеньями. Эти концы запускают в основу, производят загиб края, примерно на две части высоты плиты, после осуществляют привязку к основной части каркаса.

После заливки и застывания бетона, вертикальные стержни используют для «привязки» стен к основаниюИсточник dvamolotka.ru

Чтобы произвести грамотный расчет стройматериалов и армирование плитного фундамента понадобится схема и чертеж. Должны быть внесены данные о шагах между рядами арматуры и ее диаметр.

Выбор арматурных стержней необходимой марки и диаметра

Начинающие застройщики не всегда имеют правильное представление, какая арматура нужна для монолитной плиты. Планируя выполнить сборку арматурной решетки, следует ознакомиться с требованиями государственного стандарта.

Он классифицирует арматурные стержни следующим образом:

• стержни с маркировкой А1, которые в соответствии с прежней классификацией обозначались А240, отличаются гладкой поверхностью;
• прутки класса А2, соответствующие бывшей маркировке А300, имеют незначительные изменения профиля в поперечном сечении;
• арматура с индексом A3 («рифленка»), которая ранее классифицировалась как А400, отличается профилем переменного сечения.

Для обеспечения надежной фиксации стержней следует применять арматуру с рифлениями. Диаметр арматурных прутков в поперечном сечении выбирается в интервале от 1 до 1,4 см в соответствии с предварительно разработанным эскизом.Чертеж арматурной решетки и все необходимые расчеты следует поручить специалистам, которые учтут все нагрузки на плиту и предусмотрят усиление проблемных участков с учетом процента армирования для конкретной марки бетона.

Для армирования применяют ребристую арматуру диаметром 12-16 мм, что обеспечивает лучшее сцепление

Требования

Расчеты арматурных материалов и схемы армирования выполняются в соответствии с правилами функционирующего СНиПА 52-01-2003. Сертификат имеет конкретные правила и требования, которые необходимо выполнять при армировании ленточного фундамента. Главнейшими показателями прочности бетонных сооружений являются коэффициенты сопротивляемости на сжатие, растяжение и поперечный излом. В зависимости от установленных стандартизированных показателей бетона подбирается определенная марка и группа. Выполняя армирование ленточного фундамента, определяется тип и контролируемые показатели качества арматурного материала. По ГОСТу допускается использование горячекатаной строительной арматуры повторяющегося профиля. Группа арматуры выбирается в зависимости от предела текучести при предельных нагрузках, она должна обладать пластичностью, стойкостью к ржавчине и низким температурным показателям.

Как связать арматуру для монолитной плиты с соблюдением технологии

В зависимости от применяемого метода вязания изменяется последовательность действий по вязке элементов каркаса. Рассмотрим порядок операций при выполнении вязки вручную.

Он предусматривает следующие действия:

1. Нарезку проволочных заготовок длиной 0,15-0,2 м.
2. Сгибание вязальной проволоки по центру заготовки.
3. Размещение диагонально в узле стыковки прутков.
4. Продевание вязального крючка в сформированную петлю.
5. Втягивание в петлю с помощью крючка проволочных концов.
6. Проворачивание рабочего инструмента в петле до необходимой силы затяжки.

При ручном выполнении работ важно контролировать силу затяжки. Повышенные усилия при работе с инструментом ведут к обрыву проволоки.

Выполнение вязальных операций с помощью реверсивного приспособления предусматривает другой алгоритм:

1. Введение крючка устройства в петлю.
2. Осевое перемещение рукоятки на себя.
3. Возврат ручки в начальное положение.
4. Повторное проворачивание крючка путем подтягивания рукоятки.

При использовании автоматического пистолета для вязки отпадает необходимость в нарезке проволочных заготовок. Находящаяся на рабочем барабане проволока подается автоматически, что позволяет выполнять вязальные работы ускоренными темпами.

Вязка считается самым хорошим методом соединения прутов

Подготовка к вязке стержней для фундамента типа монолитная плита

Готовясь своими руками осуществить вязку арматурных стержней, следует выполнить подготовительные мероприятия:

1. Рассчитать величину усилий, которые будут действовать на фундаментную основу. Это сложная задача, решение которой целесообразно доверить профессионалам.
2. Подобрать марку арматурной проволоки и определить размер стержней в поперечном сечении.От класса и диаметра стержней зависит предельно допустимый угол их изгиба.
3. Определить количество проволоки для сборки каркаса, а также рассчитать потребность в арматуре. При определении потребности следует руководствоваться схемой вязки.
4. Определиться со способом выполнения вязальных операций.Следует своевременно подготовить соответствующий инструмент, а также проволоку для вязания.

До начала работ следует разработать чертеж или рабочий эскиз арматурного каркаса.

Каким способом укладывается арматурная сетка для плиты

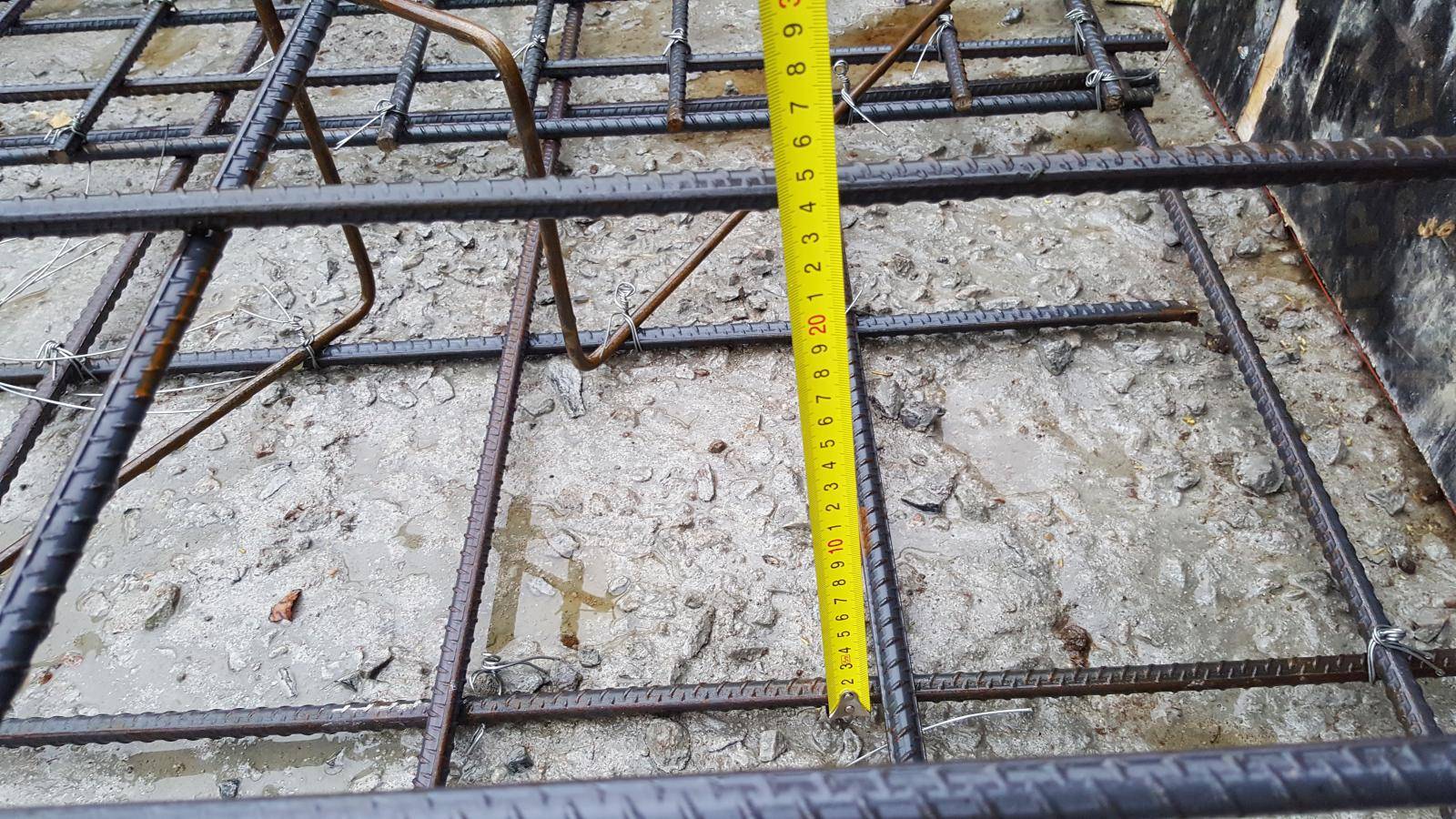

При укладке арматуры важно обеспечить постоянное расстояние от арматурной решетки до бетонной поверхности, равное 3-5 см. Это позволит предотвратить коррозионное разрушение арматурного каркаса при капиллярном попадании влаги. Для обеспечения гарантированной толщины защитного слоя применяют специальные фиксирующие элементы, изготовленные из пластмассы или металлические подставки.

В местах пересечения прутьев и проводят обвязку

Порядок действий по укладке арматуры:

1. Проверьте соответствие размеров опалубки.
2. Уложите нижние элементы решетки на фиксаторы.
3. Произведите укладку поперечной арматуры.
4. Свяжите сетчатую решетку нижнего уровня.
5. Закрепите к нижней сетке вертикальные прутки.
6. Свяжите верхнюю сетку аналогично нижней решетке.

При недостаточной длине арматурных прутков выполняйте стыковку стержней с перехлестом, величина которого в 40 раз превышает диаметр их сечения. Так для арматурных прутков диаметром 10 мм величина перехлеста будет составлять 40х10 мм= 400 мм.

Ошибки при монтаже армирующей конструкции

Даже мелкие недочеты могут повлечь разрушение фундамента или привести к усложнению процесса бетонирования. Распространенные ошибки при создании каркаса и как их избежать:

• стержни соединенные встык, приведут потере прочности каркасной конструкции;
• при монтаже армирующего каркаса прутья расположены в непосредственной близости к грунту либо воткнуты в него. Когда произойдет подвижка почвы, арматура врежется в грунт и при таком взаимодействии образуется коррозия металла, а это в свою очередь снизит прочность всего основания;

Фиксатор арматуры, который устанавливается между сеткамиИсточник buildpj. ru

несоблюдение рекомендаций по расположению арматуры влечет за собой разрушение плиты;

если у торцов стержней нет защитного покрытия, под влиянием влаги из бетонной смеси образуется коррозия изделий;

особое внимание следует уделять правильному армированию в углах постройки и в зонах под несущей стеной;

установка каркаса была произведена на деревянные бруски или прочие неподходящие элементы – это грубая ошибка. Использовать нужно только специальные фиксаторы

В противоположном случае влага проникнет к металлическим частям, что в свою очередь приведет к нарушению целостности бетонной основы.

Технология вязки арматуры для плитного основания

При самостоятельном выполнении работ по сборке арматурной решетки у начинающих застройщиков часто возникает вопрос, как вязать арматуру для монолитной плиты.Технология сборки арматурной решетки для фундаментного основания монолитного типа несложная.

Общий порядок действий предусматривает выполнение следующих операций:

1. Определение потребности в арматуре.
2. Приобретение материала в необходимом количестве.
3. Нарезка арматурных заготовок.
4. Изготовление подставок.
5. Монтаж продольных стержней нижнего яруса.
6. Закрепление поперечных прутков на нижней сетке.
7. Установка арматурных стоек.
8. Привязывание к опорам элементов верхнего уровня.

Вязка необходима лишь в момент заливки, внутри бетонной конструкции после ее отвердевания она не несет никакой нагрузки
При выполнении работ следует обратить внимание на ряд моментов:

• обеспечение минимальной величины защитного слоя;
• размещение радиусных накладок в угловых участках;
• соблюдение постоянного шага при укладке арматуры;
• соединение прутков с перехлестом 0,4-0,65 м в зависимости от их диаметра;
• обеспечение жесткой фиксации соединяемой арматуры.

В зависимости от общего количества участков стыковки прутков определяется метод выполнения работ.

Этапы работ по обустройству арматурного каркаса

Основание под фундамент выполняется из слоя песка не менее 10 см, песок накрывается слоем щебня фракции 2-5, затем песчано-щебёночное основание трамбуется, и только потом следует приступать к укладке и вязке арматурного каркаса.

1. Арматурные пруты, обрезанные по длине фундаментной ленты одной стороны, раскладываются на расстоянии 20-30 см между собой по дну фундамента. По углам они прикручиваются мягкой вязальной проволокой к вертикальным стержням, а также между собой при образовании нахлёста.
2. Для создания вертикальных угловых опор каркаса горизонтальные нижние пруты каркаса изгибаются под углом 90 градусов. Удлиняются соединением внахлёст и креплением проволокой.
3. Для облегчения производства работ по армированию углов фундамента допускается устройство анкеров, работы аналогичны устройству ростверков или армопоясов. По всем углам фундамента в грунт вбиваются по 4 металлических прута, снизу покрытые битумной смолой для гидроизоляции. Они выполняют роль анкеров для крепления каркаса. В сечении вбитые штыри-анкера должны образовать квадрат со сторонами, параллельными фундаментной ленте.

Вбитые в землю анкера, на которые крепится каркасИсточник sjthemes.com

1. К анкерам прикручиваются или прихватываются для фиксации вертикальные арматурные прутья , равные высоте фундамента. Все вертикальные пруты связываются или привариваются между собой по периметру, образуя конструкцию столба.
2. Для того, чтобы избежать соприкосновения металла и песчано-щебёночного основания, по всей длине прута под него с интервалом в 1 м подкладывают половинки кирпича.
3. Нарезаются пруты для поперечной укладки арматуры. Их длина должна быть меньше ширины монолитной ленты на 10 см, то есть поперечины должны быть полностью укрыты заливаемым бетоном с расстоянием от наружной стенки фундамента 5 см.
4. Шаг армирования фундамента поперечными стержнями 50 см по всей длине продольной арматуры.
5. Все соединения арматуры скручиваются вязальной проволокой.
6. В зависимости от длины стороны фундамента расстояние между вертикальными стержнями колеблется от 30 до 80 см.
7. Продольных рядов может быть достаточно лишь двух:верхнего и нижнего.
8. Каждый горизонтальный ряд параллелен нижнему и аналогичен ему.

Каркас вполне допустимо собрать вблизи от фундамента, а затем просто опустить его в траншею или опалубки.

Каркас не обязательно собирать внутри подготовленной для фундамента ямы – монтаж можно сделать и снаружи, а потом опустить всю конструкцию внизИсточник newspasky.ru

Конечно, такой способ возможен только при наличии ровного участка для сборки, иначе трудно добиться точного выполнения работы.

Как вяжут арматуру – особенности процесса и инструмент

Независимо от метода вязки и применяемого инструмента, процесс фиксации стержней предусматривает:

1. Охват вязальной проволокой зоны соединения прутков.
2. Формирование петли вокруг стальных стержней.
3. Затяжку проволочного узла с помощью ручного или специального инструмента.

Варианты инструмента для ручной затяжки следующие:

• круглогубцы;
• кусачки;
• самодельный крючок;
• ручное устройство реверсивного типа;
• покупной крючок для связывания арматуры.

Ускорить выполнение работ позволит полуавтоматический и автоматический инструмент:

• промышленный пистолет для фиксации стержней;
• электродрель со специальной насадкой.

При выполнении работ любым видом инструмента важно контролировать усилие затяжки.

Крепление вязальной проволокой

Распространены два способа соединения арматуры в конструкции каркаса, сварка и вязание, причём вязание считается более надёжным. При заполнении фундамента бетонной смесью сварные соединения часто не выдерживают веса бетона.

Нарезанная по 40-50 см вязальная проволока слаживается вдвое , заводится снизу на пересечение стержней, скручивается плоскогубцами.

Вариант с закручиванием с помощью крючка проще и быстрее: проволока свободно с зазором наматывается вокруг места соединения арматуры, её концы скручиваются вручную на один-два оборота, в зазор между арматурой и проволокой вставляется крючок, поворотом которого производится стягивание проволоки.

Крючки продаются в строительных магазинах, но вполне достаточно для этой цели изогнуть очищенный сварочный электрод.

Для больших объёмов крепления арматуры проволокой существует специальный вязальный пистолет. Очень эффективен в местах легкодоступных, но где доступ затруднён, а это обычно угловые соединения, там опять полезнее простой крючок.

Использование вязального пистолета значительно ускоряет процесс связывания арматуры для фундаментаИсточник dvamolotka.ru

Как заливается раствором бетонная плита

При выполнении работ по бетонированию плиты следует обращать внимание на ряд факторов:

1. применение качественного бетона;
2. непрерывную подачу рабочего раствора;
3. удаление воздушных включений;
4. уплотнение бетонного массива.

Для нормального протекания процесса гидратации следует поддерживать в бетоне постоянную влажность. Для этого поверхность накрывают полиэтиленом и периодически увлажняют водой. После застывания выполняют демонтаж опалубки.

Вязка арматуры монолитной плиты в Санкт-Петербурге

В большинстве случаев арматурный каркас для монолитной плиты изготавливается непосредственно на стройке. Использование готовых сварных арматурных сеток, которые можно приобрести в магазине, имеет ограниченное применение из-за нарушения прочностных свойств металла в местах сварки. Такие изделия используют в основном в менее ответственных сооружениях с небольшим сроком эксплуатации.

Конструкция и материалы армокаркаса

Стальной каркас для монолитной плиты или ленточного фундамента нужен для увеличения примерно на порядок прочности бетона на растяжение. Рассматриваемый каркас монолитной плиты содержит два слоя армирующей сетки, разнесенных по вертикали на 150-250 мм (в зависимости от толщины плиты).

Стальные стержни сеток — это рифлёная арматура классов А2 или А3 диаметром 10-14 мм. Слои соединяются между собой специальными элементами, называемыми подставными столиками, «пауками» или «лягушками», выполненными из гладкой арматуры А1 толщиной 8-10 мм.

В торцах плиты слои связывают П-образными хомутами, при необходимости усиливая отдельные участки монолита. Для связи плитного фундамента с будущими стенами в местах их расположения выпускают вертикальные стержни, связанные с армокаркасом.

Вязка арматуры монолитной плиты в СПб

Все описанные соединения необходимо выполнять в соответствии с правилами вязки арматуры для монолитной плиты. Они состоят в следующем:

• перед началом работ необходимо составить схему, в которой размер ячеек не должен превышать величины 30х30 см;
• в местах расположения стен и других тяжёлых элементов конструкции ячейки должны быть уменьшены до размера 10х10 см;
• шаг вязки арматуры для монолитной плиты допускается увеличивать до значения «через один» — не на каждом пересечении стержней, а через один;
• соединения продольных элементов необходимо выполнять, как минимум, в двух местах;
• для вязки использовать отожжённую стальную проволоку диаметром 1,2-1,4 мм, не тронутую ржавчиной;
• вязку арматуры монолитной плиты необходимо выполнять в соответствии с ГОСТ 10922-2012.

Как вязать арматуру под плиту?

Технологический процесс вязки одинаков для армирования и монолитной плиты, и ленточного фундамента, и плиты перекрытия. Состоит он в следующем:

1. Вязальную проволоку длиной 30 см складывают вдвое, оборачивают этим отрезком соединение стержней.
2. Запускают крюк в петлю одного конца проволоки, вращая его с захватом другого конца, добиваются скручивания проволоки со стягиванием стержней.

При выполнении операции важно научиться определять степень натяжения, чтобы не допустить обрыва проволоки.

Технологию вязки можно осуществлять тремя видами инструмента:

1. пистолетом для вязки арматуры — эта операция выполняется автоматически при поднесении головки к пересечению стержней;
2. механизированным крюком, оснащённым головкой со спиральными канавками — её перемещение вдоль оси вращает крюк;
3. ручным крючком — наиболее дешёвым и распространённым.

Пистолет — дорогостоящий инструмент, он может окупаться только в профессиональных бригадах с постоянно высокой загрузкой. Механизированный крюк несколько сокращает время выполнения вязки, но бригады в большинстве случаев производят её ручным крючком, доработанной отвёрткой либо вообще подручным гвоздём.

Чтобы понять, как правильно вязать арматуру для монолитной плиты, лучше понаблюдать за работой мастера воочию или посмотреть видеоролик.

Как правило, неподготовленный работник может научиться вязать арматуру для фундамента всего за один день, поэтому ускорить подготовку каркаса плиты к заливке бетоном несложно — нужно лишь увеличить состав бригады.

Правильная вязка арматуры — залог получения качественного долголетнего фундамента. А строительство фундамента в СПб — один из профилей деятельности нашей компании. Звоните или обращайтесь через сайт, чтобы получить консультацию или закупить необходимые материалы.

Звоните по номеру +7 (812) 426-17-15. С нами удобно!

Размещение арматурных стержней в фундаментах — горизонтальные и вертикальные арматурные стержни

🕑 Время чтения: 1 минута

Стальная арматура является важной частью бетонных фундаментов. Таким образом, правильное размещение горизонтальных и вертикальных стержней в фундаменте имеет первостепенное значение, как и укладка бетона. Размещение, размер, покрытие, связывание и допуск в стальной арматуре считаются необходимыми для достижения максимальной эффективности фундамента.

Рис. 1: Типовые детали армирования изолированного фундамента.

Содержимое:

• Размещение арматурных стержней в фундаментах
  • 1. Минимальный защитный слой бетона
  • 2. Размещение арматурных стержней
  • 3. Арматурные опоры
  • 4. Арматурная вязка
  • Тип Связывание арматуры
  • Дополнительная информация о размещении арматуры в фундаменте

Укладка арматуры в фундамент требует таких действий, как проверка защитного слоя бетона, местоположения, крепления арматуры и опор и т. д.

1. Минимальный защитный слой бетона

Защитный слой бетона представляет собой толщину или количество бетона, помещенного между арматурной сталью и поверхностью бетонного элемента. Покрытие является наиболее важным фактором защиты арматурной стали от коррозии. Покрытие также необходимо для обеспечения достаточного сцепления стали с бетоном для развития его прочности.

Рис. 2: Бетонные распорки, используемые в фундаменте.

Минимальный защитный слой для монолитного бетона указан в Строительном кодексе ACI 318.

• Для бетона, залитого и постоянно соприкасающегося с землей (например, фундаменты) — 3 дюйма
• Для бетона, подверженного воздействию погодных условий или земли (например, стены подвала)
  • Стержни №6 и больше — 2 дюйма
  • Стержни #5 или меньше — 1½ дюйма
• Для бетона, не подвергающегося воздействию погодных условий или соприкасающегося с землей:
  • Плиты, стены и балки — Стержни #14 и #18 — ½ дюйма
• Плиты, стены и балки —
  • Стержни №11 и меньше — ¾ дюйма
  • Балки и колонны — 1½ дюйма

9002 3

2.

Размещение арматурных стержней

Как правило, Арматура должна быть размещена со стороны растяжения в нижней части фундамента. В квадратном фундаменте арматура размещается равномерно в обоих направлениях. Код ACI требует, чтобы арматурные стержни располагались на расстоянии не более 18 дюймов друг от друга.

В прямоугольном фундаменте арматура в длинном направлении размещается равномерно, но не в коротком направлении. Код ACI (15.4.4.2) требует, чтобы определенная часть арматуры в коротком направлении размещалась в полосе, равной ширине фундамента. в коротком направлении.

Коэффициент распределения длины по короткой стороне рассчитывается на основе соотношения сторон основания как —

Размещение арматурных стержней в основании оказывает большое влияние на несущую способность основания. Любое неправильное размещение может привести к серьезным поломкам конструкции. Например, если опустить верхние стержни или поднять нижние стержни на ½ дюйма больше, чем указано для плиты глубиной 6 дюймов, это может снизить ее несущую способность на 20 %.

3. Арматурные опоры

Армирование фундамента нельзя размещать в почве или твердом грунте, так как оно подвержено коррозии. Даже размещение арматуры над слоем свежего бетона с последующей заливкой бетона также недопустимо, так как положение арматуры может измениться при заливке бетона.

Рис. 3: Арматурные опоры, используемые в фундаменте. Опоры для стержней

используются для удержания арматурных стержней на месте для достижения надлежащей глубины покрытия.

Для правильной установки используются арматурные опоры различных размеров и из различных материалов, таких как стальная проволока, сборный железобетон или пластик.
Стулья и опоры доступны разной высоты для поддержки арматурных стержней определенного размера и положения.

4. Арматурная вязка

Хотя анкерная сталь не увеличивает прочность арматуры, она используется для фиксации и предотвращения смещения арматурных стержней во время строительных работ и укладки бетона.

Для связывания арматурных стержней используется вязальная проволока, которая обычно представляет собой черную мягкую отожженную проволоку калибра 16½ — или 16, хотя для более тяжелой арматуры может потребоваться проволока калибра 15 или 14, чтобы удерживать арматурный стержень в правильном положении.

Связывание всех пересечений не требуется, обычно достаточно каждого четвертого или пятого. Необходимо следить за тем, чтобы концы вязальной проволоки не касались поверхности бетона, где они могут заржаветь.

При связывании стержней нет необходимости связывать каждое пересечение — обычно достаточно каждого четвертого или пятого. Следите за тем, чтобы концы вязальной проволоки не касались поверхности бетона, где они могут заржаветь.

Типы вязки арматуры

Существуют различные способы крепления вязальной проволоки к арматуре в зависимости от ситуации и места, где они были связаны —

Рис. 4: Детали вязки арматуры.

1. Деталь A:  Стяжка с защелкой является самой простой и обычно используется для арматуры в горизонтальном положении.
2. Деталь B:  «Стяжка с защелкой» обычно используется при связывании арматуры вертикальной стены, чтобы надежно удерживать стержни на месте.
3. Деталь C:  «Седельный галстук» сложнее, чем стяжки с кнопками или стяжки с защелками. Они обычно используются для крепления связей к угловым стержням колонн и хомутов к угловым стержням балки.
4. Деталь D:  «Седловая стяжка») аналогична седельной стяжке, за исключением того, что проволока оборачивается 1-1/2 раза вокруг первого стержня, а затем завершается, как деталь C.
5. Деталь E: «Галстук в виде восьмерки» можно использовать на стенах вместо седла или галстуков с завязками и кнопками. Этот тип галстука используется для закрепления тяжелых матов.

Дополнительная информация о размещении арматуры в фундаменте

1. Стержневые опоры не предназначены для поддержки строительного оборудования, такого как бетононасосы, тележки или лазерные стяжки.
2. Расстояние между опорами стержней зависит от размера поддерживаемого арматурного стержня. Например, для односторонней сплошной плиты с термоусадочными стержнями № 5 высокие стулья используются на расстоянии 4 фута от центра; для баров № 4 стульчики для кормления должны быть размещены на расстоянии 3 фута от центра.
3. Укладка арматуры на слои свежего бетона или регулировка положения стержней или арматуры из сварной проволоки во время укладки бетона не допускается. Опрометчивая практика в строительстве плит размещения арматуры на земляном полотне и вытягивания ее вверх во время укладки бетона называется «зацеплением».
4. Распорки для вертикального бетона (строительство стен) традиционно не являются обязательными. Распорки боковых опалубок включают гвозди с двойной головкой, сборные железобетонные блоки (доби) и запатентованные цельнопластиковые формы.
5. Сварщик, бригадир слесарей, подрядчик и инспектор несут ответственность за правильность размещения арматурных стержней в бетонных конструкциях.
6. Отклонение от указанного положения: В перекрытиях и стенах, кроме хомутов и связей ±3 дюйма. Хомуты: высота балки в дюймах, деленная на 12. Стяжки: ширина колонны в дюймах, деленная на 12.

Глава 4: Фонды, жилой кодекс Вирджинии 2012

901 61

9016 3 —

9 0163 —

90 152

9016 3 —

9016 3 —

9015 2

9 0163 —

ШТАТ	ИНДЕКС ЗАМОРАЖИВАНИЯ НА ВОЗДУХЕ
	1500 или менее	2000	2500	3000	3500	4000
Алабама	Все округа	—	—	—	—
Аляска	Кетчикан Ворота, Принц Уэльский-Внешний Кетчикан (Калифорния), Ситка, Врангель-Петербург (Калифорния)	—	Алеут Айанс-Уэст (Калифорния), Хейнс, Джуно, Скагуэй- Хуна-Ангун (Калифорния), Якутат	—	—	Все округа не указаны
Аризона	Все округа	—	—	—	—	—
Арканзас	Все округа	—	—	—	—	—
Калифорния	Все округа 90 002 не указан	Невада, Сьерра	—	—	—	—
Колорадо	Все округа не указаны	Арчулета, Кастер, Фремонт, Уэрфано, Лас-Анимас, Орей, Питкин, Сан-Мигель	Клир-Крик, Конехос, Костилья, Долорес, Игл , Ла-Плата, Парк, Рутт , Сан-Хуан, Саммит	Alamosa, Grand, Jackson, Larimer, Moffat, Rio Blanco, Rio Grande	Chaffee, Gunnison, Lake, Saguache	Hinsdale, Mineral
Connecticut	Все округа 9 0002 не указан	Хартфорд, Личфилд	—	—	—	—
Делавэр	Все округа	—	—	—	—
Округ Колумбия	Все округа	—	—	—	—	—
Флорида	Все округа 90 156	—	—	—	—	—
Грузия	Все округа	—	—	—	—	—
Гавайи	Все округа	—	—	—	—	—
Айдахо	Все округа не указаны	Адамс, Бэннок, Блейн, Клируотер, Айдахо, Линкольн, Онейда, Пауэр, Вэлли, Вашингтон	Бингэм, Бонневиль, Камас, Карибу, Элмор, Франклин, Джефферсон, Madison, Teton	Bear Lake, Butte, Custer, Fremont, Lemhi	Clark	—
Illinois	Все округа не указаны	Бун, Бюро, Кук, Декалб, ДюПейдж, Фултон, Гранди, Хендерсон, Генри, Ирокез, Джо Дэвис, Кейн, Канкаки, ​​Кендалл, Нокс, Ла Саль, Лейк, Ли, Ливингстон, Маршалл, Мейсон, МакГенри, Маклин, Мерсер, Пеория, Патнэм, Рок-Айленд, Старк, Тейзвелл, Уоррен, Уайтсайд , Уилл, Вудфорд	Carroll, Ogle, Stephenson, Winnebago	—	—	—
Индиана	Все округа не указаны 901 56	Аллен, Бентон, Касс, Фонтан, Фултон, Ховард, Джаспер, Костюшко, Ла Порт, Лейк, Маршалл, Майами, Ньютон, Портер, Пуласки, Старке, Штойбен, Типпекано, Типтон, Уобаш, Уоррен, Уайт	Аппанос, Дэвис, Фремонт, Ли, Ван Бюрен	Все округа , не указанные в списке	Алламаки, Блэк Хок, Бун, Бремер, Бьюкенен, Буэна-Виста, Батлер, Калхун, Серро-Гордо, Чероки, Чикасо, Клэй, Клейтон, Делавэр, Дюбук, Фейет, Флойд, Франклин, Гранди , Гамильтон, Хэнкок, Хардин, Гумбольдт, Ида, Джексон, Джаспер, Джонс, Линн, Маршалл, Пало-Альто, Плимут, Покахонтас, Повешиек, Сак, Сиу, Стори, Тама, Вебстер, Виннебаго, Вудбери, Ворт, Райт	Дикинсон , Эммет, Ховард, Кошут, Лайон, Митчелл, О’Брайен, Оцеола, Виннешик	—	—
Канзас	Все округа	—	—	—	— 90 156	—
Кентукки	Все округа	—	—	—	—	—
Луизиана	Все округа	—	—	—	—	— 9 0156
Мэн	Йорк	Нокс, Линкольн, Сагадахок	Андроскоггин, Камберленд, Хэнкок, Кеннебек, Уолдо, Вашингтон	Арустук, Франклин, Оксфорд, Пенобскот, Пискатакис, Сомерсет	—	—
Мэриленд	Все округа	—	—	—	—	—
Массачусетс	Все округа не указаны	Беркшир, Франклин, Хэмпден, Вустер	—	—	—	—
Мичиган	Берриен, Бранч, Касс, Каламазу, Макомб, Оттава, Сент-Клер, Сент-Джозеф	Все округа не указаны	Алжир , Шарлевуа, Чебойган, Чиппева, Кроуфорд, Дельта , Emmet, Iosco, Kalkaska, Lake, Luce, Mackinac, Menominee, Missaukee, Montmorency, Ogemaw, Osceola, Otsego, Roscommon, Schoolcraft, Wexford	Baraga, Dickinson, Iron, Keweenaw, Marquette	Gogebic, Houghton, Ontonagon	—
Миннесота	—	—	Хьюстон, Вайнона	Все округа не указаны	Эйткин , Большой камень, Карлтон, Воронье крыло, Дуглас, Итаска, Канабек, Лейк, Моррисон, Пайн, Поуп, Стернс, Стивенс, Свифт, Тодд, Вадена	Беккер, Бельтрами, Касс, Клэй, Клируотер, Грант, Хаббард, Китсон, Кучичинг, Лесное озеро, Маномен, Маршалл, Норман, Выдра Хвост, Пеннингтон, Полк, Рэд Озеро, Розо, Сент-Луис, Траверс, Уилкин
Миссисипи	Все округа	—	—	—	—	—
Миссури	Все округа не указаны	Атчисон, Мерсер, Нодауэй, Патнэм	—	—	—	—
Монтана	Минерал	Бродуотер, Голден Вэлли, Гранит, Лейк, Линкольн, Миссула, Равалли, Сандерс, Сладкая трава	Биг-Хорн, Карбон, Джефферсон, Джудит Бэйсин, Льюис и Кларк, Мигер, Мидия, Паудер-Ривер, Пауэлл, Серебряный лук, Стилуотер, Уэстленд	Картер, Каскад, Олений домик, Сокол, Фергус, Флэтхед, Галлантинг, Ледник, Мэдисон , Парк, Нефть, Обдумать, Бутон розы, Тетон, Сокровище, Йеллоустоун	Биверхед, Блейн, Шуто, Кастер, Доусон, Гарфилд, Либерти, Маккоун, Прери, Тул, Вибо	Дэниэлс, Хилл, Филлипс, Ричленд, Рузвельт, Шеридан , Долина
Небраска	Адамс, Баннер, Чейз, Шайенн, Клэй, Дьюэл, Данди, Филлмор, Франклин, Фронтир, Фернас, Гейдж, Гарден, Госпер, Харлан, Хейс, Хичкок, Джефферсон, Кимбалл, Моррилл, Немаха, Наколлс, Пауни , Perkins, Phelps, Red Willow, Richardson, Saline, Scotts Bluff, Seward, Thayer, Webster	Все округа , не перечисленные	Boyd, Burt, Cedar, Cuming, Dakota, Dixon, Dodge, Knox, Thurston	—	—	—
Невада	Все округа не указаны	Элко, Эврика, Най, Уошо, Уайт-Пайн	—	—	—	—
Нью-Гэмпшир	—	Все округа нет	—	—	—	Кэрролл, Кус, Графтон
Нью-Джерси	Все округа	—	—	—	—	—
Нью-Мексико	Все округа не указаны	Рио-Арриба	Колфакс, Мора, Таос	—	—
Нью-Йорк	Олбани, Бронкс, Каюга, Колумбия, Кортленд, Датчесс, Дженесси, Кингз, Ливингстон, Монро, Нассау, Нью-Йорк, Ниагара, Онондага, Онтарио, Ориндж, Орлеан, Патнэм, Квинс, Ричмонд, Рокленд, Сенека, Саффолк, Уэйн, Вестчестер, Йейтс	Все округа нет в перечне	Клинтон, Эссекс, Франклин, Гамильтон, Херкимер, Джефферсон, Льюис, Сент-Лоуренс, Уоррен	—	—	—
Северная Каролина	Все округа	—	—	—	—	—
Северная Дакота	—	—	—	Счета, Боумен	Адамс, Дики, Золотая Долина, Хеттингер, Ламур, Оливер, Рэнсом, Сарджент, Сиу, Слоуп, Старк	Все округа не указаны
Огайо	Все округа не указаны	Ашленд, Кроуфорд, Дефаенс, Холмс, Гурон, Нокс, Ликинг, Морроу, Полдинг, Патнэм, Ричленд, Сенека, Уильямс	—	—	—	—
Оклахома	Все округа	—	—	—	—	—
Орегон	Все округа не указан	Бейкер, Крук, Грант, Харни	—	—	—	—
Пенсильвания 9015 6	Все округа не указаны	Беркс, Блэр, Брэдфорд, Камбрия, Кэмерон, Centre, Clarion, Clearfield, Clinton, Crawford, Elk, Forest, Huntingdon, Indiana, Jefferson, Lackawanna, Lycoming, McKean, Pike, Potter, Susquehanna, Tioga, Venango, Warren, Wayne, Wyoming	—	—	—	—
Род-Айленд	Все округа	—	—	—	—	— 9 0156
Южная Каролина	Все округа	—	—	—	—	—
Южная Дакота	—	Беннетт, Кастер, Фолл-Ривер, Лоуренс, Меллетт, Шеннон, Тодд, Трипп	Бон Омм, Чарльз Микс, Дэвисон, Дуглас, Грегор у, Джексон, Джонс, Лайман	Все округа, не указанные в списке	Бидл, Брукингс, Браун, Кэмпбелл, Кодингтон, Корсон, Дэй, Дьюэл, Эдмундс, Фолк, Грант, Хэмлин, Кингсбери, Маршалл, Макферсон, Перкинс, Робертс, Спинк, Уолворт	—
Теннесси	Все округа	—	—	—	—	—
Техас 9 0156	Все округа	—	—	—	—	—
Юта	Все округа, не указанные в списке	Бокс Элдер, Морган, Вебер	Гарфилд, Солт-Лейк, Саммит	Карбон, Даггет, Дюшен, Рич, Санпет, Уинта, Уосатч 9 0156	—	—
Vermont	—	Bennington, Grand Isle, Rutland, Windham	Addison, Chittenden, Franklin, Orange, Washington, Windsor	Caledonia, Essex, Lamoille, Orleans	—
Вирджиния	Все округа	—	—	—	—	—
Вашингтон	Все округа не указаны	Челан, Дуглас, Ферри, Оканоган	—	—	—	—
Западная Вирджиния	Все округа	—	—	—	—
Висконсин	—	Кеноша, Кевони, Расин, Шебойган, Уолворт	Все округа, не указанные в списке	Ашленд, Бэррон, Бернетт, Чиппева, Кларк, Данн, О-Клэр, Флоренс, Форест, Айрон, Джексон, Ла-Кросс, Ланглад, Marathon, Monroe, Pepin, Polk, Portage, Price, Rust, St.
