Как штробить потолок под проводку: Штробление потолка под проводку. Как самостоятельно нарезать штробы в потолке. В каких случаях необходимо штробление потолка. Нюансы его проведения.

Содержание

Как штробить стены под проводку

Содержание

Ограничения
Особенности процедуры
Подготовка
Как происходит создание штробы
- Зубило и молоток
- Перфоратор
- Болгарка
- Штроборез
Штробление потолка
Штробление под трубопровод
Полезные советы

Ни один ремонт не обходится без прокладки электрических сетей или замены старой проводки. Нередко приходится устанавливать новые розетки, чтобы упростить подключение бытовых приборов к сети. Тем самым устраняется необходимость в разветвителях. Лучшее решение — установить коммуникации в бетонную стену. Для этого выполняется создание штроб. Главное — учесть все тонкости подведения проводки, а также технологию создания канавок нужного размера.

Перед тем как штробить стены под проводку, необходимо узнать некоторые особенности работы. Чтобы ремонт прошел быстро, стоит соблюдать определенные правила.

Ограничения

Не стоит первым делом браться за перфоратор, молоток и зубило. Сначала создается план разводки. Перед тем как штробить бетонную стену, стоит запомнить следующие правила:

количество поворотов штроб на стене должно быть сведено к минимуму;
не стоит делать диагональные штробы на стене, так как это может привести к ее разрушению;
горизонтальные борозды разрешается проводить только в 150 мм от плиты перекрытия.

Также стоит помнить, что вертикальная штроба должна располагаться на расстоянии в 10 см от дверей. Не стоит создавать горизонтальные штрабы в несущих стенах, так как это тоже способствует разрушению конструкции.

Важно! Можно ли штробить несущие стены? Это зависит от региона — в каждом свои правила перепланировки. Общими правилами это запрещается для всех типовых многоэтажек.

Особенности процедуры

Ширина и глубина штробы в стене определяется толщиной кабеля. В любом случае она должна быть не меньше 20-30 мм. Например, кабель с тремя жилами толщиной 1 см требует соблюдения глубины 3-4 см.

При использовании штробореза глубина борозды в стене является фиксированной. Если использовать перфоратор или болгарку, она будет неравномерной по всей длине. При использовании перфоратора сначала осуществляется дробление стены под прямым углом, затем — под углом 45 градусов.

При монтаже подрозетников и выключателей используется перфоратор со специальными насадками.

Есть несколько способов сделать штробу в стене. Обычно используются следующие инструменты:

Зубило и молоток. Борозда в стене получается неровной, усилий тратится достаточно много.
Болгарка. Штроба в стене выходит ровная, однако пыли образуется достаточно много.
Ударная дрель, перфоратор. Чисто, быстро, почти ровно.
Штроборез. Этот специализированный инструмент имеет только один серьезный минус — высокая цена.

Как штробить бетонные стены без пыли? В этом помогает только штроборез с подключенным к нему промышленным пылесосом. Бетонная крошка, образующаяся в процессе штробления стен, сразу попадает в специальную камеру, а все, что попадает в рабочую зону, засасывается пылесосом.

Подготовка

Для начала стоит проверить наличие скрытой проводки в стене на пути предполагаемой штробы. Это выполняется с помощью специального прибора (сигнализатор Е-121, «Дятел» и др.). Затем на поверхность стен и потолка наносится разметка. Перед началом штробления важно занавесить двери влажной тканью или плотно заделать их пленкой. Это предотвратить распространение пыли по квартире.

Как происходит создание штробы

Зубило и молоток

При использовании молотка и зубила работа разбивается на несколько этапов. Сначала по краям штробы намечаются небольшие углубления. После этого, зубило ставится поперек борозды и с помощью молотка выбивается часть стены. Далее по намеченной линии выбивается поверхностный слой бетона.

Перфоратор

При использовании перфоратора используются две насадки (с коротким и широким буром). Также пригодится лопатка. По всей длине линии в стене проделываются отверстия 25 мм. Между ними оставляется расстояние, равное примерно 10-15 мм. Затем при помощи лопатки проводится выполнение штробы. Основное правило — не ставить лопатку поперек борозды. Это поможет избежать откола лишних фрагментов штукатурки или бетона.

Болгарка

Для работы с болгаркой необходимо приобрести алмазный диск. Сначала проделывается два надпила по намеченной линии. Бетон, находящийся между ними, выбирается перфоратором или зубилом.

При работе болгаркой производится очень много пыли. Чтобы эффективно устранять пыль, потребуется второй человек, использующий промышленный пылесос. Эффективное удаление пыли может происходит только в том случае, если помощник будет держать пылесос около места штробления.

Штроборез

Этот инструмент представляет собой более логичный вариант применения болгарки с пылесосом. В устройство устанавливается сразу два алмазных диска. Расстояние между ними легко регулируется. Корректируется и глубина борозды в стене. Для этого стоит изменить глубину погружения дисков в защитный кожух. Последний снабжен отводом, в который при использовании пылесоса засасывается пыль.

Благодаря этому инструменту борозды в стене получаются идеально ровными. Единственный существенный минус такого способа — дороговизна аппарата. Многие при проведении ремонта арендуют профессиональный инструмент.

После того, как все штробы выполнены, они зачищаются при помощи пылесоса или щетки. Затем их стоит прогрунтовать. Прокладка кабеля в стене также отличается множеством тонкостей, которые нужно учесть перед началом ремонта.

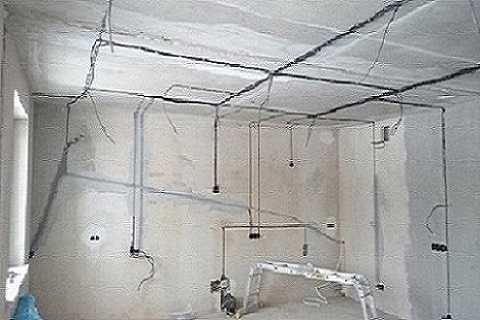

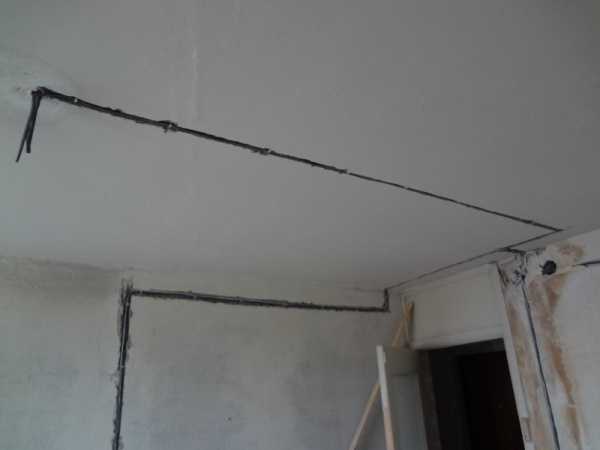

Штробление потолка

Можно ли штробить потолок? Делать это следует только в том случае, когда есть хороший инструмент, штроба выполняется не более чем на 10 мм в глубину, а на поверхность уже нанесен слой штукатурки. Выполнять такие работы самостоятельно не рекомендуется.

Перфоратор при выполнении штроб на потолке использовать нельзя. После работы с ним в плите могут образовываться микротрещины глубиной до 10 см. Потолок представляет собой несущую плиту, поэтому штробление в многоэтажном здании выполнять опасно.

Штробление под трубопровод

Как штробить бетонные стены под трубы? Проделывание таких отверстий — трудоемкое и затратное занятие. Этот вид работ актуален во время капитального ремонта. При этом часто появляется необходимость спрятать трубопровод как можно глубже. Использование штробореза здесь неоспоримо. Работа с такими объемами требует специальных навыков.

Поскольку штробление будет проводиться на достаточно большую глубину, нужно избегать несущих стен. Это позволит выполнить процедуру с учетом требований безопасности, избежав повреждения арматуры и появления трещин в стене. При соблюдении этих нюансов можно штробить стену под проводку безо всяких опасений.

Полезные советы

Как правильно штробить бетонные стены? Перед началом ремонта стоит учесть несколько тонкостей, который подробно рассматриваются на видео.

Перед выполнением финишной отделки необходимо сфотографировать стены, чтобы запомнить расположение штроб. Это пригодится при последующем ремонте. Отверстия под коробки и подрозетники в стенах создаются следующим образом:

по центру в стене просверливается небольшое отверстие;
с помощью коронки выполняется небольшой надпил, которым обозначается контур будущего отверстия;
по контуру просверливается 8-10 небольших отверстий;
с использованием коронки отверстие в стене доделывается до конца.

При сверлении стен можно наткнуться на арматуру. Сверлить ее категорически запрещено. Это нарушит прочность несущей конструкции и дома в целом. При установке розеток на небольшой высоте от пола работы по штроблению можно минимизировать, проведя проводку под полом.

Шумоизоляция стен своими руками
Как облицевать стены своими руками
Варианты обоев для кухни с фото
Затирка швов керамической плитки

Штробление потолка под проводку в Москве

Потолки не требуют особого обслуживания
Помощь в выборе материала
Проекты под ключ

Приедем к вам, составим смету, согласуем с вами стоимость работ. Оперативно выполним работы и выдадим все необходимые чеки и расширенный гарантийный талон.

Скрытая система прокладки электропроводки остается востребованной, несмотря на то, что появляются оригинальные кабель-каналы и другие новинки в этом направлении. Скрытая укладка проводки позволяет в последующем придать эстетичный внешний вид помещению, но для этого необходимо проделать штробы. Штроблением потолков в Москве и Подмосковье занимается наша компания, соблюдая все предписания и нормы в проведении такого рода работ.

Необходимо знать, что стены можно штробить без особой опасности для помещения, но с потолком дело обстоит иначе, тем более, что по нормам сам потолок штроблению не подлежит.

Гарантия отличного качества

Какую бы услугу вы ни заказали, какой бы сложности ни была задача, вы можете рассчитывать на самое лучшее исполнение. Отличное качество — довольные клиенты.

Цена за штробление

Наименование работ	Бетон	Железобетон
Штробление стен под электропроводку 2×2 см.	225.00	305.00
Штробление в потолке под электропроводку 2×2 см.	285.00	385.00
Штробление стен под сантехническую трубу 5×5 см.	585.00	790.00
Штробление стен под сантехническую трубу 10×10 см.	960.00	1 295.00
Штробление гнездо (подрозетник, выключатель и т. д.) за 1 шт.	210.00	285.00

Цена, расценки, стоимость штробления стен под проводку может меняться. Это зависит от объема электромонтажных работ на объекте.

Цены указаны в рублях РФ. за 1 погонный метр (м.п) в стенах и перекрытиях (потолках и стенах)

Наименование работ	Цена за п. м.
Штробление гипсолитовых стен	70.00
Штробление в гипсолите, пеноблоке под гофрошланг	110.00
Проход через пеноблок, кирпич, гипсокартон	220.00
Проход через бетон, железобетон	595.00
Укладка провода в штробу	35.00
Замазка штроб	45.00
Штробление в других материалах (дерево, камень)	Договорная

Преимущества штробления потолков компанией «Фараон»
Наша компания соблюдает правила о запрете штробления потолков в многоквартирных домах, поэтому мы выполняем данную работу только поверх оштукатуренной поверхности. Основными аргументами в нашу пользу считаются, что:

мы применяем специальное оборудование, которое позволяет проделать аккуратные штробы, практически не производя шума;
у нас можно заказать комплексную услугу по проводке электроснабжения, что подразумевает ощутимую скидку в общей стоимости работ;
вполне доступные цены привлекают к нам клиентов, а для постоянных заказчиков предоставляются значительные скидки.

Как происходят работы по штроблению

Есть много способов и профессиональных хитростей, к примеру, опытный специалист может «спрятать» электрический провод в пустотелую плиту, а вывести наружу через просверленное отверстие для осветительного прибора. Когда проделывается штроба, то провод фиксируется с помощью специальных хомутов, затем прячется под слоем штукатурки.

Удобно устанавливать электропроводку под навесным или натяжным потолком, тогда можно без труда «спрятать» распределительную коробку, оставив ее внутри.

Если кто-то решает сделать работы сам, то помните, что по технике безопасности работы нельзя проводить стоя не стремянке. Поэтому для штробления используют козлы, на которых удобно стоять и работать и меньше вероятность упасть, чем стоя на неустойчивой стремянке.

Процедуру чаще всего заказывают для подключения осветительных приборов на потолке: люстры светильники, точечные осветительные системы. Наши мастера учитывают все индивидуальные особенности проводимых работ и гарантируют высокий результат.

Все услуги, которые мы предоставляем

Отделка помещений

Мы предоставляем профессиональные услуги по ремонту квартир, кухонь, комнат, санузлов в Москве и МО.

Дизайн интерьеров

Создадим для вас индивидуальный дизайн-проект. Большое портфолио дизайн-проектов.

Остекление

Качественное остекление балконов и лоджий, заказывайте установку пластиковых окон.

Установка кондиционеров

Качественный монтаж кондиционеров, подберем для Вашего помещения систему с оптимальными параметрами.

Снабжение материалами

Мы подберем и доставим строительные материалы хорошего качества и по доступным ценам.

Натяжные потолки

Один из самых красивых, долговечных и недорогих видов отделки. Многообразие форм, фактур, цвета позволяют воплотить любые дизайнерские фантазии.

ЗАКАЗАТЬ СМЕТУ НА РАБОТЫ

Цены по видам работ

Start typing and press Enter to search

Обратный звонок

Запись на замер

Как отключить потолочный вентилятор | На главную Руководства

Сесилия Харш

Потолочный вентилятор часто является центром внимания в комнате, а вентилятор с прикрепленной к нему лампой может привлечь больше внимания, особенно при освещении. При косметическом ремонте вашей комнаты или добавлении различных форм освещения потолочные вентиляторы могут отвлекать внимание или быть ненужными. Вместо того, чтобы заменять потолочный вентилятор на тот, который не оснащен подсветкой, вы можете отключить лампы потолочного вентилятора и оставить потолочный вентилятор установленным. Вы можете изменить общее ощущение комнаты и декора, когда вам больше не нужно включать свет в свой дизайн декора.

Включите потолочный вентилятор и убедитесь, что освещение потолочного вентилятора также включено. Выключите каждый 15-амперный и 20-амперный однополюсный автоматический выключатель внутри главной сервисной панели вашего дома, пока не перестанут работать потолочный вентилятор и освещение потолочного вентилятора.
Выкрутите лампочки из потолочных вентиляторов. Держите бесконтактный датчик напряжения внутри патрона лампочки. Не касайтесь кончиком датчика боковых сторон или нижней части гнезда. В зависимости от производителя вашего датчика он издает предупреждающий сигнал или загорается световой индикатор при наличии электричества. Некоторые датчики могут использовать оба предупреждающих сигнала при обнаружении электричества.
Выкрутите винты, которыми кожух вентилятора крепится к подвесному кронштейну на потолке, и отложите их в сторону. Кожух потолочного вентилятора скрытого монтажа закрывает двигатель потолочного вентилятора, электрические провода и подвесной кронштейн. Кожух потолочного вентилятора, который висит на нижней штанге, закрывает только подвесной кронштейн и электропроводку. Позвольте навесу опираться на вентилятор.
Найдите разъем, соединяющий два черных провода и синий провод. В некоторых вентиляторах синий провод может быть заменен черным проводом с белой полосой. Синий провод или черный провод с белой полосой обеспечивает питание потолочного вентилятора и не влияет на двигатель потолочного вентилятора. Этот провод проходит через двигатель и заканчивается внутри корпуса переключателя, расположенного под лопастями вентилятора.
Прижмите датчик к разъему проводов, удерживая вместе три провода. Датчик подаст звуковой сигнал или загорится, чтобы предупредить вас о наличии электричества.
Раскрутите разъем провода, чтобы освободить три провода. Отодвиньте провод потолочного вентилятора в сторону. Скрутите разъем обратно на двух оригинальных черных проводах.
Оберните конец провода потолочного вентилятора небольшим кусочком изоленты. Снова прикрепите навес к подвесному кронштейну.
Найдите два или три винта сбоку на корпусе переключателя. Эти винты крепят потолочные вентиляторы к корпусу вентилятора. Снимите винты и отложите их в сторону.
Опустите фары, чтобы открыть проводку, соединяющую фары с вентилятором. Раскрутите разъем провода, удерживающий два белых провода, и разъем провода, удерживающий вместе провода потолочного вентилятора. Опять же, эти провода могут быть синими или черными с белой полосой. Потяните провода в стороны, чтобы освободить потолочные вентиляторы. Оберните концы проводов изолентой.
Посмотрите на потолочные вентиляторы, чтобы определить, являются ли они постоянной частью крышки корпуса выключателя или съемными. Колпачок можно снять с светильников, если колпачок находится сверху светильников, провода освещения потолочного вентилятора торчат из небольшого отрезка трубы с резьбой, известного как ниппель, а на ниппеле навинчена контргайка, чтобы удерживать потолочный вентилятор фары в колпак. У потолочных вентиляторов, которые являются частью цоколя, все провода освещения открыты, и у них нет ниппеля или контргайки.
Открутите стопорную гайку от ниппеля, если ваш фонарь не закреплен постоянно. Поверните колпачок против часовой стрелки, чтобы снять его с потолочного вентилятора.
Отнесите крышку или весь потолочный вентилятор в магазин, который занимается исключительно освещением и потолочными вентиляторами. Купите заглушку, чтобы она подходила к маленькому отверстию, оставшемуся в крышке, когда вы сняли потолочный вентилятор. Если ваши потолочные вентиляторы были постоянной частью цоколя, используйте комплект для освещения, чтобы приобрести заглушку, которая соответствует диаметру и цвету вашего комплекта для освещения. В центрах благоустройства и хозяйственных магазинах могут отсутствовать запасные крышки и заглушки для вашего потолочного вентилятора.
Прикрепите крышку к нижней части корпуса переключателя с помощью ранее удаленных винтов. Включите автоматический выключатель обратно на потолочный вентилятор.

Каталожные номера

Home Depot: Комплект потолочного вентилятора Westinghouse Инструкции по установке и безопасности

Предупреждения

Работа с электричеством может привести к поражению электрическим током, ожогам и даже смерти. Соблюдение некоторых мер предосторожности поможет вам обезопасить себя. Носите обувь с резиновой подошвой при работе с электричеством и используйте ручной инструмент с резиновой ручкой для дополнительной защиты от ударов. Всегда выключайте выключатель цепи, с которой вы работаете, и прикрепляйте записку к коробке панели, чтобы напомнить членам семьи, что вы работаете с электричеством, и предупредить их не включать выключатель. Проверьте каждый провод на наличие электрического тока с помощью бесконтактного тестера напряжения, прежде чем прикасаться к каким-либо электрическим проводам. Вы должны быть уверены, что ток отключен, чтобы обеспечить безопасность продолжения вашего проекта.

Биография писателя

Сесилия Харш профессионально пишет с 2009 года. В основном она пишет статьи о домашнем хозяйстве, здоровье и путешествиях для различных онлайн-изданий. Она имеет многолетний опыт работы в сфере благоустройства дома, уделяя особое внимание садоводству, а также опыт групповых тренировок. Харш получила лицензию сертифицированного помощника медсестры в 2004 году. Она училась в колледже округа Таррант и изучала композицию на английском языке.

проводка — Как мне подключить удаленный потолочный вентилятор, если для управления прибором используются два переключателя?

спросил
8 лет, 5 месяцев назад

Изменено
4 месяца назад

Просмотрено
361 тысяч раз

У меня есть 2 настенных выключателя. Из потолка выходят 4 провода (черно-горячий, каленый, бело-общий, голая земля), потолочный вентилятор и пульт. Как мне подключить их и при этом использовать настенные выключатели?

Я могу подключить потолочный вентилятор и просто оставить красный провод с гайкой, но при этом останется бесполезный выключатель в стене. У потолочного вентилятора, который был раньше, был пульт, и выключатели на стене работали (1 переключатель должен был быть включен, чтобы пульт работал, а другой управлял питанием вентилятора). Как я могу подключить его обратно, как это?

проводка
потолочный вентилятор

Я установил вентилятор Hunter с дистанционным управлением. На изображении ниже показано, как я это сделал, и оно отлично работает при использовании обоих переключателей. Один переключатель напрямую включает/выключает свет, а другой подает питание на двигатель вентилятора, где вы используете пульт дистанционного управления для регулировки скорости.

Обратите внимание, что некоторые приемники имеют два белых провода вместо одного, как показано на рисунке, с пометками «к потолку» и «к вентилятору». В этом случае подключите эти белые провода, как предлагает этикетка / руководство — это не существенно отличается, это просто позволяет избежать более сложного 3-проводного витого соединения.

Начните с отключения питания выключателя и проверки его отключения с помощью бесконтактного тестера напряжения.
Соедините вместе все оголенные или зеленые заземляющие проводники.
Подсоедините белый провод от потолка к белому проводу на входной стороне модуля удаленного приемника и к белому проводу в вентиляторе.
Подсоедините черный провод от потолка к черному проводу на входной стороне модуля удаленного приемника.
Подсоедините синий провод со стороны выхода модуля удаленного приемника к синему проводу в вентиляторе.
Соедините красный провод с потолка с черным проводом вентилятора.
Заглушите черно-белый провод со стороны выхода модуля удаленного приемника.

Теперь при включении одного выключателя пульт будет управлять светом. Другой переключатель включает и выключает вентилятор. У вас получится что-то вроде этого.

В качестве альтернативы вы можете подключить его следующим образом.

Таким образом, удаленный модуль будет управлять вентилятором (когда переключатель находится в положении ON), а другой переключатель будет управлять освещением.

_{В этом ответе предполагается, что черный провод управляет вентилятором, а синий — комплектом подсветки на вентиляторе. Ознакомьтесь с документацией, прилагаемой к прибору, для получения инструкций по правильному подключению.}

Чтобы мои выключатели работали, после того, как я соединил синие провода для освещения вместе, мне также пришлось соединить эти два синих провода с черным проводом, идущим от потолка, чтобы свет имел питание.

Это было полезно, чтобы понять красный цвет с потолка, но чтобы мой пульт дистанционного управления работал с функциями вентилятора и освещения при включенном настенном выключателе, мне пришлось провести проводку следующим образом: красный от потолка к черному приемнику, черный от потолка с крышкой, белый от потолка к белому приемника и свету/вееру, желтому от приемника к черному свету/вееру, синему от приемника к синему свету/вееру

Это очень полезный сайт. Моя настройка похожа на user63515: пульт имеет черно-белое изображение на стороне ввода; синяя и желтая сторона выхода. В доме черный, белый и заземляющий провода. Черный вход подключен к черному дому, белый вход — к белому дому и белому свету/вентилятору, синий выход — к синему свету/вентилятору, а желтый выход — к черному свету/вентилятору. Один настенный выключатель питает весь вентилятор. Убедитесь, что вентилятор включен, потянув за цепь. Пульт дистанционного управления теперь управляет скоростью вентилятора и светом!

Учитывая следующие провода, идущие от потолка, входящие/выходящие из коробки удаленного приемника и идущие вниз к аппаратному обеспечению вентилятора/освещения от этого приемника:

С потолка («С»): белый, черный, красный и зеленый (или часто вместо зеленого провода оголенный медный провод с креплением к металлу в потолочной коробке)
Вход приемника («RI»): белый, черный и зеленый
Выход приемника («RO»): белый, черный и синий
Вниз в оборудование вентилятора/освещения («F»): белый, черный, синий и зеленый

соедините:

C зеленый и RI зеленый и F зеленый (заземляет прибор, очень важно)
C белый и RI белый
C черный и RI черный
C, красный и F, синий (это ключевой шаг, который позволяет обойти приемник, дает работу второму переключателю!)
RO белый и F белый
RO черный и F черный
RO синий в ничто (закройте его проволочной гайкой, убедитесь, что гайка не сорвется. )

Я сделал это прошлой ночью в своей квартире. Вентилятор представляет собой пульт Hunter 2018 года выпуска, без цепей. Я хотел иметь возможность изменять направление и скорость вращения вентилятора, поэтому мне пришлось использовать для этого пульт дистанционного управления. Я хотел, чтобы свет управлялся от 2-х 3-х полюсных выключателей. Ситуация с выключателем: один 3 полюса у входа в гараж. Двойной распределительный щит с одним полюсом слева и 3 полюсом справа, если смотреть на него, у входа в гостиную/кухню. Красный с потолка, черный с вентилятора и черный с пульта. Черный №1 от потолка до синего от вентилятора. Синий с пульта отключен. Белый от потолка до белого на пульте и белый от вентилятора все вместе. Медь от потолка до всего зеленого и желтого из пульта. Черный #2 от потолка до черного в пульт. Работает как шарм. Проверка 3-го полюса рядом с одиночным полюсом под двойным переключателем показала черный цвет, так как бегунок подсоединен к двум винтам на 3-м полюсе.
