Как штробить бетонную стену под проводку без пыли

Время на чтение:
8 минут

1787

Вопрос о том, как штробить бетонную стену под проводку без пыли, возникает во время ремонта помещения или при покупке нового бытового электроприбора, для которого надо провести отдельную линию. Создание штроб позволяет сделать скрытую электропроводку, но перед началом проведения работ учитываются все особенности, надо знать и соблюдать порядок штробления.

Штроба в стене — единственный способ сделать скрытую проводку при минимальных трудозатратах.

Содержание

  • 1 Как правильно делать штробы в стенах
  • 2 Выбор инструмента
  • 3 Как использовать перфоратор
  • 4 Использование болгарки
  • 5 Применение штробореза
  • 6 Как сделать кабель канал в стене зубилом и молотком

Как правильно делать штробы в стенах

Штробление представляет собой создание каналов для укладки электропровода. Кроме этого, проводится подготовка отверстий для установки розеток и выключателей. Работать можно ручным или электрическим инструментом.

Применение ручного инструмента — процесс, требующий больших физических усилий. Применение электрического инструмента упрощает и ускоряет этот процесс, но приводит к образованию большого количества пыли.

Есть способы прокладки борозд в бетонной стене, при которых образуется минимальное количество пыли. Это важно, когда штробить приходится не при выполнении капитального ремонта, а при прокладке новой линии в жилом помещении.

Перед началом штробления в панельном доме надо внимательно изучить план помещения и определить, где расположены несущие стены.

После этого берут лист бумаги и делают схему, на которой указываются места прокладки проводов и расположения выключателей, розеток.

Существуют правила, которых надо предварительно изучить а потом придерживаться при проведении электропроводки. Лучше сразу изучить соответствующие ГОСТ, СНиП, ПУЭ и только потом приступать к работе.
Штроба может быть сразу для нескольких кабелей.

При штроблении борозд выполняются такие рекомендации:

  1. Расстояние между плитами перекрытия и горизонтальными штробами составляет не менее 150 мм.
  2. От газовой трубы до вертикальной борозды более 400 мм.
  3. От угла помещения и от окна вертикальная борозда отдалена минимум на 100-150 мм.
  4. Разметка наносится только по вертикали и горизонтали. Избегают прокладки штроб под уклоном. Если на мансарде стена с уклоном, то штробу выполняют в параллельном направлении.
  5. Ширина и глубина борозды до 25 мм, а длина сплошной штробы не превышает 3 м.
  6. Схема составляется так, чтобы между распределительной коробкой и розеткой или выключателем был 1 поворот. Если это не получается, то стремятся, чтобы их было как можно меньше.
  7. Штробить несущие конструкции нельзя. Учтите, что в панельном доме почти все стены несущие, исключение составляют межкомнатные перегородки.

Выбор инструмента

Сделать штробы на бетонной или кирпичной поверхности можно несколькими способами. Технология создания борозд одинаковая и отличается только набором используемых инструментов. Популярные инструменты при самостоятельном создании штроб: молоток, дрель и зубило.

Для штробления стен понадобится:

  1. Молоток и зубило.

    Это доступный вариант, но работа выполняется долго и требует больших физических усилий.

  2. Перфоратор.

    Борозда получается неровная. Работа выполняется сравнительно быстро и чисто.

  3. Болгарка.

    Создаются ровные штробы, но образуется много пыли, чтобы ее улавливать, надо дополнительно использовать пылесос. Учтите, что бытовой вариант не подойдет, надо искать промышленную модель.

  4. Штроборез.

    Штроба получается ровная, работа выполняется быстро, но инструмент дорогой, поэтому он есть не у каждого домашнего умельца.



При штроблении с помощью перфоратора лучшие использовать различные насадки.

Как использовать перфоратор

Один из самых доступных и поэтому популярных методов прокладки борозд для электропроводки в бетонных стенах — использование перфоратора. Такой инструмент есть практически у каждого домашнего умельца, он помогает быстро создавать штробы.

Хотя для штробления используются разные инструменты, порядок проведения работ почти не отличается.

Понадобится:

  • перфоратор;
  • бур для бетона и насадка-лопатка;
  • средства индивидуальной зашиты: перчатки, очки, респиратор.

Перед штроблением канала рекомендуется нанести разметку и сделать пропилы при помощи болгарки.

Инструкция по проведению штробления при помощи перфоратора:

  1. Подготовительный этап.

    Проверка поверхности на наличие старой электропроводки. Для этого нужен специальный индикатор, но есть он не у всех. Можно изучить схему электромонтажа, если она была ранее составлена и сохранилась.

  2. Разметка поверхности.

    На стенах чертят линии, соединяющие между собой распределительные коробки и элементы, к которым подводится электричество.

  3. Защита от пыли.

    Применение некоторых электроинструментов предполагает образование большого количества пыли, поэтому качественно закрывают окна, двери, если в комнате остается мебель, то ее также укрывают.

  4. Штробление.

    На линии сначала делают неглубокие отверстия на расстоянии 2-3 см друг от друга. Затем при помощи насадки-лопатки соединяют выполненные отверстия и получают необходимую штробу.

Если работы выполняет новичок, то этап создания отверстий избегать нельзя, иначе не получится качественно выполнить работу. Профессионалы могут сразу проделывать штробу при помощи насадки в виде лопатки.

Наличие болгарки заметно упрощает процесс создания кабель канала в бетонной стене.

Использование болгарки

Болгарка, или угловая шлифовальная машинка, часто применяется для создания штроб. Кроме указанного электроинструмента, надо обязательно приобрести алмазный диск.

Порядок создания штробы:

  1. Создание 2 параллельных борозд. Делают их по намеченной линии. Между такими прорезами должно быть 2 см.
  2. Удаление остатков. Зубилом и молотком это делать долго и сложно, поэтому используют перфоратор.

Штробление с применением болгарки похоже на использование перфоратора. Отличие в том, что таким способом удается получить ровную борозду, тогда как с применением только перфоратора сделать это не получится.

Бороться с образовавшейся пылью можно промышленным пылесосом. В этом случае понадобится минимум 2 человека, чтобы один штробил, а второй сразу же улавливал образующуюся пыль.

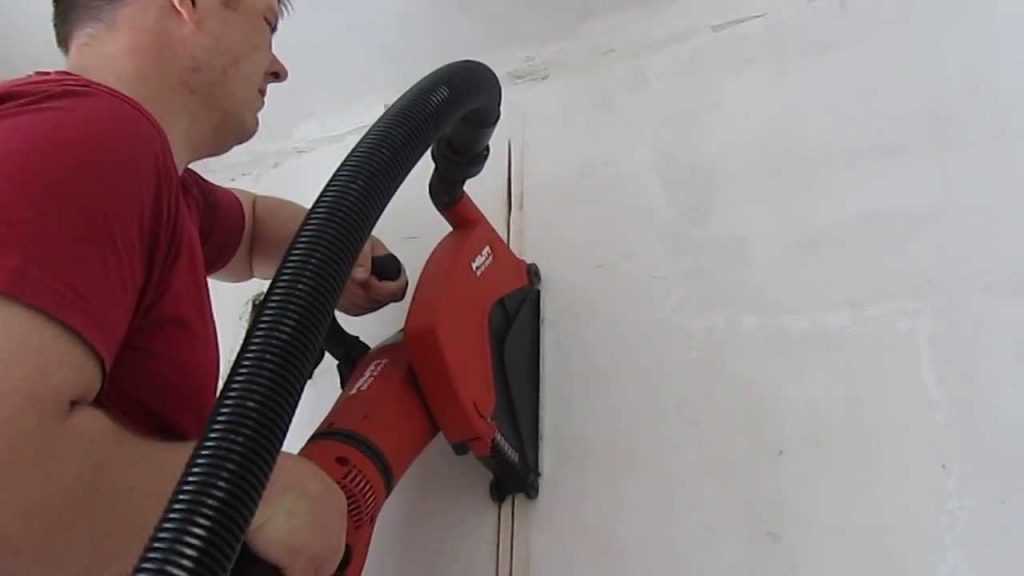

К штроборезу можно подключить строительный пылесос, что обеспечит практически полную чистоту работ.

Применение штробореза

Применение болгарки или перфоратора позволяет быстро создавать штробы, но предполагает образование большого количества пыли. Если делают много борозд, то в помещении накаливается большой слой пыли, убрать который проблематично даже с применением промышленного пылесоса.

Если надо создать борозду для электропроводки в панельном или кирпичном доме так, чтобы было минимум пыли, используют штроборез. Внешне он напоминает болгарку, но в нем установлены 2 алмазных диска.

Расстояние между кругами меняют в зависимости от необходимой ширины борозды. Кроме этого, регулируется и глубина реза.

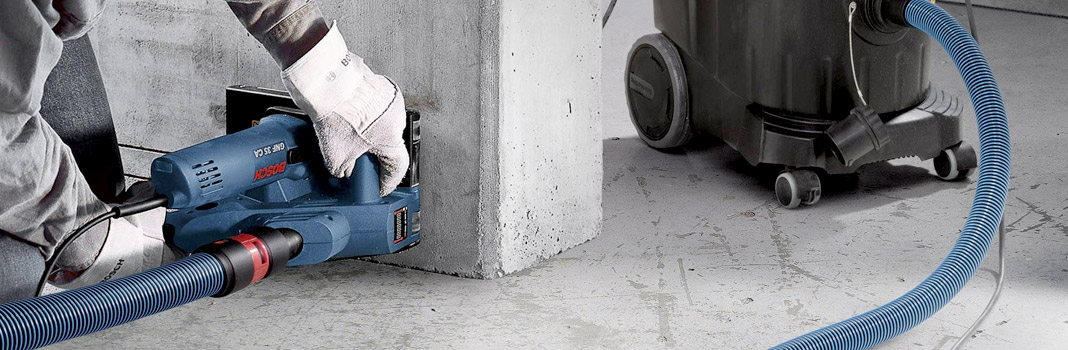

К штроборезу подключается пылесос, поэтому образующаяся пыль сразу улавливается, и работу можно выполнять в одиночку.

Главный недостаток — стоимость инструмента. Если вы занимаетесь штроблением профессионально или выполняется большой объем работ, то штроборез придется купить. В случае разовых работ, когда важна чистота в помещении, штроборез арендуют.

Как сделать кабель канал в стене зубилом и молотком

Для создания небольшой штробы в стене понадобятся молоток и зубило. С кирпичной поверхностью работать сравнительно легко, но в бетонной плите проложить борозду таким способом тяжело.

Порядок проведения работ:

  1. Наметка краев борозды.

    Делают это при помощи зубила, при этом ставится оно вдоль размеченной линии.

  2. Создание канавки.

    Зубило поворачивают поперек борозды и постепенно удаляют из нее бетон или кирпич.

  3. Углубление канавки.

    Если за раз не получилось добиться нужной глубины, то делают второй проход.

После создания штроб они очищаются от пыли, а затем грунтуются. Осталось проложить и закрепить кабель. На последнем этапе борозды шпаклюют и на стену наносят отделку.

Как штробить стены под проводку перфоратором, болгаркой без пыли в бетоне, кирпичной кладке

При покупке новой недвижимости или желании сделать капремонт часто возникает вопрос — как штробить стены под проводку. Сделать это можно как с помощью подручных инструментов, так и с помощью профессиональных.

Выбор подходящего способа зависит от имеющегося под рукой оборудования и материала самой поверхности.

Ниже рассмотрим требования и нормы для штробления стен, перечислим необходимый инструмент и расскажем о порядке работ.

Отдельное внимание уделим созданию штробы в стенах из разных материалов: бетон, монолит, кирпич и газобетон. Раскроем секреты штробления без пыли и другие важные моменты.

СОДЕРЖАНИЕ:

В каких случаях штробят стены под проводку?

Создание штробы — неизменный атрибут скрытой проводки. Под штробой понимается углубление, сделанное в бетоне, кирпиче, штукатурке или другом материале для укладки проводов. С помощью последних бытовое напряжение подводится к розеткам, выключателям и светильникам.

Альтернативный вариант — создание наружной проводки, когда провода находятся на поверхности стены или укладываются в специальные короба.

Скрытая проводка более востребована, ведь с ее помощью можно спрятать коммуникации в стены и тем самым улучшить внешний вид интерьера.

Проблема в том, что создание штробы требует подготовки, немалых физических усилий и затрат времени. Кроме того, важно знать требование ПУЭ и ПТЭ, без учета которых монтаж проводки может привести ко многим проблемам.

А также важно изучить постановление 508-ПП «Об организации переустройства и (или) перепланировки жилых и нежилых помещений в многоквартирных домах и жилых домах».

Какие стены бывают в домах, и какой инструмент выбрать для конкретного случая

Перед рассмотрением технологии разберемся, какие бывают стены в домах/квартирах и приведем рекомендации по применяемому инструменту.

Выделим основные моменты:

  1. Древесина. Стены из этого материала требуют особого внимания при создании штробы, ведь от правильности работы зависит пожаробезопасность и защита проводов от случайного повреждения. Для работы можно использовать циркулярную пилу или ручной фрезер. Лучшее решение — вообще отказаться от штробления в дереве, отдав предпочтение наружной проводке или применению кабель-каналов, изготовленных «под дерево».
  2. Бетон. Плиты из этого материала трудно поддаются воздействию, поэтому лучшее решение — применение штробореза. В качестве альтернативы допускается применение болгарки или перфоратора, но в таком случае на изготовление штробы в стене пойдет больше времени и усилий.
  3. Газобетон. Это мягкий материал, поэтому с его штроблением редко возникают трудности. Лучше всего использовать штроборез, предназначенный для газобетона. Можно задействовать самодельный инструмент в виде изогнутой трубки из металла с ручной на одной стороне и выступом для углублений на второй. Если такой девайс отсутствует, допускается применение УШМ или циркулярки, но в таком случае в помещении будет много пыли.
  4. Кирпич. Штробление кирпичной стены нельзя назвать легким занятием, ведь материал обладает стойкостью к механическим воздействиям. При этом проводка в кирпиче делается в редких случаях. Как правило, по кирпичной стене укладывается кабель, после чего он закрывается слоем штукатурки. Последняя имеет толщину не меньше 30 мм, чего достаточно для кабелей 3х4 или 3х2,5 кв. мм. Если вам все-таки необходимо штробить кирпичную стену, можно использовать тот же инструмент, что и для бетонной стены.
  5. Монолит. Монолитные плиты требуют такого же подхода, как и бетон с кирпичом. Здесь лучше использовать штроборез, а в крайних случаях подойдет ударный перфоратор или болгарка. Помните, что при выполнении работы будет много пыли, поэтому применение очков и респиратор.

От правильности выбора инструмента зависит не только время изготовления штробы, но и ее качество. Если есть возможность купить или арендовать штроборез, сделайте это.

Применение обычного зубила и молотка может подойти только для штукатурки, но даже здесь работа занимает больше времени и требует огромных усилий (особенно, если речь идет о прокладке проводки всего дома или квартиры).

Большее подробно про то, чем штробить стены, выполненные из разных материалов, мы расскажем дальше.

Требования и нормы для штробления стен

Перед выполнением работ разберитесь с нормами, которые предъявляются к электропроводке в целом и штроблению стен в частности. Первым шагом должно быть составление чертежа с соблюдением требований свода правил СП 76.13330.2016 «Электротехнические устройства» Актуализированная редакция СНиП 3.05.06-85 (утв. приказом Министерства строительства и жилищно-коммунального хозяйства РФ от 16 декабря 2016 г. N 955/пр).

Требования и нормы для штробления стен

В нем указываются все установленные точки (розетки, выключатели, коробки) и пути прохождения проводов.

Наличие схемы обязательно, ведь с ее помощью проще делать ремонт в будущем и находить место для сверления саморезов или вбивания гвоздей.

Штробить стены под проводку необходимо с учетом следующих моментов:

  1. Глубина стробы до 20-30 мм, ширина — до 30 мм.
  2. Наибольшее расстояние углубления между распредкоробкой и электрической точкой — до трех метров.
  3. Пути изготовления штроб — вертикально и горизонтально. Во втором случае параллельное расположение проверяется с помощью уровня. «Срезать» путь к розетке путем прокладки провода «напрямую» запрещено. Это касается и волнообразной укладки. Исключение — мансардный этаж со скошенной крышей, где проводка укладывается параллельно потолку.
  4. Расстояние между вертикальной штробой и окном / дверью — не меньше 100 мм.
  5. Между плитами перекрытия до штробы, сделанной по горизонтали, должно быть от 150 мм и более.
  6. Отступ от газовых или тепловых трасс до места прохождения провода — от 400 мм и выше.

Учтите, что штробление в углах, плитах перекрытия и несущих конструкциях запрещено, ведь это ведет к снижению прочности здания и может привести к его повреждению.

При планировании схемы старайтесь, чтобы количество изгибов проводов на пути к электрическим точкам было минимальным. Оптимальный вариант, чтобы от коробки до розетки / выключателя был только один прямой угол.

Правильное составление чертежа и последующее штробление с выполнением указанных выше правил, позволяет избежать многих трудностей в процессе эксплуатации.

Читайте также:

Порядок работ

Штробление стен проходит в несколько этапов — подготовительный процесс и непосредственно создание углубления.

Рассмотрим этапы подробнее:

  1. Освободите комнату от посторонних вещей. Уберите бытовую технику и мебель, подметите и помойте полы.
  2. Закройте проем влажной тряпкой, чтобы исключить попадание пыли в жилые помещения.
  3. Снимите обои, если они были на стенах.
  4. Проверьте участки, где лежала старая проводка. При выявлении таковой уберите ее или отступите не меньше 100 мм.
  5. Сделайте углубления с помощью выбранного инструмента (с учетом особенностей стен).
  6. Очистите борозды и выполните их грунтование.
  7. Дождитесь полного высыхания и уложите провода.
  8. Смочите углубление водой (в небольшом количестве).
  9. Заделайте углубление с помощью штукатурного раствора (строительный гипс) или шпаклевкой. Для большей надежности можно использовать армировочную сетку.

Помните, что штробы отличаются по целям применения. В них прокладываются не только провода, но и устанавливаются распаечные коробки, короба под розетки, трубы и выключатели.

Коробки для объединения проводов располагаются прямо под потолком, а углубления под розетки делается на высоте около 300 мм от нижней части комнаты.

Для работы потребуется две воронки на дрель — одна на 65, а вторая на 85 мм. Они устанавливаются на дрель и помогают в изготовлении специальных отверстий. Иногда бывают ситуации, когда необходимо перенести розетку с изготовлением штробы.

Необходимый инструмент

При выборе инструмента для штробления стен необходимо ориентироваться на объемы работ и имеющиеся навыки. Ниже рассмотрим основные виды применяемой техники.

Зубило и молоток

Наиболее простой инструмент, который должен быть в арсенале мужчины — долото (зубило) и молоток. Такой вариант подойдет при штроблении в мягком материале, к примеру, штукатурке или пеноблоке.

Для создания штробы ставьте край зубила к разметке, а после этого ударьте молотком для более глубокого проникновения. При использовании ножовки можно получить более ровные линии.

Преимущества:

  1. Отсутствие затрат на покупку дорогостоящего оборудования.
  2. Быстрый перенес розетки или добавление нескольких приборов.
  3. Наличие инструмента под рукой.

Недостатки:

  1. Неудобство выполнения работ.
  2. Продолжительность процесса.
  3. Кривые штробы на выходе. Получение ровных линий почти невозможно.
  4. Сложности при штроблении в кирпичных или бетонных стенах.

Дрель

У многих мужчин в хозяйстве имеется обычная дрель. Ее можно использовать для штробления в разных поверхностях, в том числе в бетоне.

Общий алгоритм действий следующий:

  1. Сделайте разметку на поверхности.
  2. Выберите подходящее для дрели сверло (материал — победит), диаметр — 8-10 мм.
  3. Высверлите отверстия по линии проводки на расстоянии 5-10 мм между собой. Держите дрель таким образом, чтобы сверло входило в стену строго перпендикулярно. В ином случае высок риск его повреждения.

При штроблении бетонной стены установите минимальную скорость вращения, чтобы избежать перегрева сверла. Периодически давайте отдыхать инструменту и охлаждайте сверло в холодной воде.

  1. С помощью молотка и зубила выбейте промежутки.

Рассмотренная технология позволяет сделать штробы на малом и среднем расстоянии. Для создания электропроводки во всей комнате или доме такой вариант не подходит.

Плюсы:

  1. Большая скорость работы в сравнении с зубилом и молотком.
  2. Отсутствие большой пыли.
  3. Доступность инструмента.

Минусы:

  1. Метод не подходит при необходимости прокладки проводки во всей квартире / доме.
  2. Штроба получается кривой с острыми углами.
  3. Промежутки приходится пробивать с помощью зубила и молотка.

Перфоратор

При наличии перфоратора можно ускорить процесс и избежать применение ручного инструмента.

Алгоритм изготовления штробы проходит в два этапа — высверливание отверстий на расстоянии 10-15 мм по линии прокладки проводов с последующей заменой насадки (устанавливается специальная лопатка) и удалением перегородок.

Преимущества:

  1. Высокая скорость работы.
  2. Сравнительная доступность инструмента.

Недостатки:

  1. Сделать ровную бороздку почти невозможно.
  2. Необходимо использовать разные насадки.

Читайте также:

Болгарка

Еще один вариант — применение угловой шлифмашинки, с помощью которой можно сделать штробу в разных типах стен (в том числе в бетонных).

Для большей эффективности в инструмент необходимо вставить турбо-алмазный или алмазный диск.

Работа выполняется в три этапа. Сначала выполняется разметка. На следующим этапе с помощью болгарки делается две параллельные линии. На завершающем этапе применяется перфоратор для выбивания центральной линии.

Плюсы:

  1. Высокая скорость работ.
  2. Ровность и аккуратность готовых штроб.

Минусы:

  1. Работа сопровождается огромными объемами пыли, поэтому защита глаз и дыхательных путей обязательна.
  2. Необходимо дополнительно работать перфоратором.
  3. Рекомендуется вынести всю технику и мебель из комнаты.

Чтобы хотя бы частично уменьшить объем пыли, можно использовать специальный пылесос (строительный, промышленный). В этом случае работу должны выполнять два человека: один делает штробу, а второй — держит шланг возле места воздействия на стену.

Еще один вариант — намочить поверхность водой, но в таком случае высок риск затопления соседей.

Штроборез

Это оптимизированный вариант угловой шлифмашинки, оборудованный двумя параллельно расположенными дисками и платформой (упирается в стену).

Для защиты помещения от распространения пыли к кожуху можно подключить пылесос (строительный, промышленный).

Преимущества:

  1. Высокая скорость работы.
  2. Ровные штробы на выходе в стенах из любого материала.
  3. Отсутствие пыли.
  4. Сравнительно небольшой шум.
  5. Точная ровность краев.

Минусы:

  1. Стоимость оборудования. Для одноразовой работы штроборез лучше взять напрокат.

Дополнительно потребуется и другой инструмент, помогающий штробить стен под проводку — уровень (лучше лазерный), карандаш и рулетка.

Чем штробить газобетон или пеноблоки

Газобетон — один из видов ячеистого материала, искусственный камень, применяемый во время строительных работ. При его изготовлении используется кварцевый песок, цемент, специальные газообразователи и дополнительные смеси.

Материал обладает хорошими качествами и удобен в строительстве. Он имеет мягкую структуру, поэтому со штроблением не возникает трудностей.

Чтобы штробить стены в газобетоне или пеноблоках, можно использоваться следующий инструмент:

  1. Штроборез, позволяющий создать ровную штробу и уменьшить потери времени на выполнение работы.
  2. Перфоратор.
  3. Угловая штифмашинка.
  4. Дрель.

Можно использовать:

  1. Победитовую коронку на 68 мм.
  2. Шуроповерт.
  3. Пазовая прямая фреза по дереву на 8 мм. Т.к. газобетон мягкий – это будет отличным решением. Или можно использовать сверло такого же диаметра.
  4. Профиль для гипсокартона – чтобы штроба была ровной.

В качестве альтернативы можно использовать зубило с молотком или самодельное устройство для штробления. В последнем случае применяется труба длинной 30-40 см с заостренным с одной стороны краем (про это мы упоминали выше).

Чем штробить кирпичные стены

Кирпич — искусственный камень, применяемый для строительства разных объектов. Изготавливается из кварцевого песка, обожженного сырца, необожженной глины или отсева известковых пород. Отличается по виду, форме и характеристикам.

Вне зависимого от применяемого материала кирпичные стены трудно поддаются штроблению, поэтому для выполнения работы рекомендуется применять профессиональный инструмент.

Оптимальные варианты:

  1. Болгарка.
  2. Штроборез.
  3. Зубило и молоток (для коротких участков).

При штроблении необходимо быть осторожным, ведь кирпич имеет свойство крошится поэтому без защитных очков тут не обойтись.

Не большой лайфхак – использование сверла по керамике и шуруповёрта. Суть заключается в том, чтобы сверло по керамике использовать как фрезу, т.е. использовать для штробления кирпича боковые грани.

Выфрезирование канала происходит очень быстро и без пыли. Особенно данный лайфхак подойдет для силикатного кирпича.

Чем штробить монолит

Монолит — популярный строительный материал, применяемый при возведении разных объектов. Его особенность состоит в применении металлической арматуры и бетона, который заливается непосредственно на этапе строительства объекта.

Такая технология получила популярность, благодаря небольшой цене и высокой прочностью готовых ж/б конструкций.

Много вопросов касается разрешение на штробление в монолитных стенах.

Здесь можно учесть следующие моменты:

  • ГОСТ Р. 50571.15-97 разрешает монтировать проводку, если работа не влияет на функциональные особенности объекта;
  • СП 31-110-2003 — допускается монтаж скрытой, но не перетягиваемой проводки.

Запрещено делать проводку в бетонных колоннах, внешних стенах и шахтах лифтов.

Применяемый инструмент:

  1. Угловая шлифмашинка.
  2. Штроборез.
  3. Перфоратор (на коротких участках).

Особенно тяжело поддается монолит из гранита, поэтому в этом случае лучше обратится к профессионалам.

Чем штробить бетон

Бетонные плиты — неизменный элемент современного строительства. С их помощью можно собирать дом, как конструктор, и тем самым ускорить процесс строительства. В составе таких элементов лежит бетон и металлическая арматура.

Для штробления рекомендуется применять следующий инструмент:

  1. Болгарка с алмазным диском.
  2. Штроборез.
  3. Перфоратор (на коротких участках).

Не большой лайфхак – установите на болгарку сразу два алмазных диска, тем самым минимум в два раза сократите время на проделывание штробы.

Как штробить в панельном доме бетонную стенку

При выборе способа штробления определитесь с объемом работ и финансовыми возможностями. Для удобства приведем краткие инструкции для разных инструментов.

Молоток и зубило

Применение этих девайсов оправдано в случае, когда вам необходимо сделать небольшую штробу (до 60 — 100 см).

Алгоритм действий имеет следующий вид:

  1. Выполните небольшие углубления по бокам штробы.
  2. Поместите зубило вдоль проема и бейте по нему так, чтобы оно углублялось внутрь.
  3. Уберите верхнюю часть по отмеченной полосе.
  4. Углубите канавку до нужного уровня в 25 мм.
  5. Очистите сделанные углубления от пыли и нанесите грунтовку.
  6. После высыхания грунтовки уложите проводку и залепите ее гипсовым составом или штукатуркой, а после заделайте шпаклевкой.

Перфоратор

Более привлекательно с позиции эффективности выглядит перфоратор. В случае его применения от зубила и молотка можно отказаться.

Ударная дрель позволяет штробить в самых разных поверхностях, а для решения задачи потребуется небольшой бур и лопатка.

Инструкция:

  1. Выполните отверстия на 25 мм глубиной. Постарайтесь, чтобы между ними было расстояние в 10 мм.
  2. С применением лопатки объедините все сделанные ранее углубления.
  3. Пройдитесь по штробе несколько раз для очистки проема (при необходимости).

Применение перфоратора — оптимальное решение, когда необходимо штробить сравнительно небольшой участок.

Болгарка

Для получения ровной штробы и ускорения процесса рекомендуется применение угловой шлифмашинки. Она справиться с любой поверхностью, в том числе бетонной стеной.

Алгоритм действий такой:

  1. Запаситесь алмазным диском, ведь с другим ничего не выйдет, а также распоротом и защитными очками.
  2. Выполните пару надпилов по всей продолжительности штробы. Следите за тем, чтобы линии были параллельными. Оптимальные показатели составляют от 20 до 25 мм ширины/глубины.
  3. Уберите центр с применением зубила и молотка. Если под рукой имеется ударная дрель, задействуйте ее.

Если все сделать правильно, итоговое углубление под проводку будет выглядеть почти идеально. С пылью, как отмечалось выше, легко справиться с применением пылесоса или увлажнения стены.

Штроборез

Применение штробореза — лучшее решение для выполнения работ любой сложности.

Устройство состоит из следующих элементов:

  1. Мощный двигатель, надежно защищенный от перегрузок.
  2. Кожух с возможностью регулировки положения.
  3. Дополнительная ручка.
  4. Нескользящие ролики.
  5. Визирная метка.
  6. Режущие диски.
  7. Боковая ручка и т. д.

Процесс проходит следующим образом:

  1. Сделайте отметку, где вы будете штробить (нанесите линию карандашом).
  2. Закрепите два алмазных круга.
  3. Отрегулируйте положение кожуха.
  4. Пройдитесь по участку, где должны находиться провода.
  5. Подчистите остатки перфоратором или зубилом.

Применение штробореза гарантирует максимальную скорость решения задачи. Единственным минусом является высокая цена оборудования.

Штробление в стене из кирпича

Принцип создания штробы в стене из кирпича аналогичен инструкции, которая рассмотрена выше. Для решения задачи задействуйте любой из упомянутых выше инструментов.

Если на кирпич планируется наносить штукатурку, сначала закрепите кабель без изготовления штробы. Далее останется покрыть проводку слоем отделки.

Как делать штробу в стену без пыли

Не секрет, что применение перфоратора, болгарки и штробореза влечет к появлению облака пыли, которое в дальнейшем оседает на всех поверхностях, в том числе на ваших легких.

В профинструменте предусмотрен встроенный пылесос, обеспечивающий втягивание пыли. Но есть недостаток — такое оборудование обходится в высокую цену и не всегда по карману обычным пользователям.

Существует ряд более бюджетных вариантов, позволяющих уменьшить количество пыли:

  1. Намочите обрабатываемую поверхность водой. Это наиболее простой способ, позволяющий хотя бы частично обуздать пыль. Здесь главное не переусердствовать, чтобы не затопить соседей.
  2. Применение технологии мокрой резки и болгарки. Ее суть в том, что к месту штробления подается вода по шлангу. Здесь важно смотреть, чтобы влага не оказалась на оборудовании. Риск затопления остается актуальным, как и в прошлом случае.
  3. Использование пылесоса. В таком случае желательно иметь рядом помощника, который будет подставлять сопло пылесоса к месту создания штробы. Или обычный бытовой пылесос подключите к болгарке через канализационную трубку диаметром на 50 мм.

Для уменьшения пылеобразования можно использовать и ряд дополнительных методов. Так, закройте пол пленкой, повесьте на выходе влажную ткань, а на входе положите смоченный в воде половик. Ну и средства защиты никто не отменял.

Тонкости штробления

С учетом обрабатываемого материала можно столкнуться с различными трудностями. Рассмотрим вопросы, требующие отдельного внимания.

Как штробить под кондиционер

Обычная сплит-система состоит из двух блоков. Один устанавливается снаружи помещения, а другой крепится внутри комнаты.

Для укладки соединительных элементов делается штроба размером 60/50 мм (ширина/глубина). После укладки «начинка» закрывается с помощью гипсового раствора и замазывается штукатуркой.

Как штробить гипсокартон

В случае с гипсокартоновыми листами создание штробы исключено из-за небольшой толщины и хрупкости материала. Оптимальное решение — укладка проводов за листом.

Что касается электрических точек, они крепятся в подготовленном заранее отверстии. Последнее делается с применением перфоратора с надетой на него коронкой.

Установка розеток в гипсокартон https://elektrikexpert.ru/ustanovka-rozetok-v-gipsokarton.html.

Кафельная поверхность

В ряде комнат на стенах используется кафель. Как правило, в эту группу входит ванная и кухня. Трудностей не будет, если под рукой имеется болгарка с алмазным диском.

Применение перфоратора не рекомендуется из-за риска растрескивания и повреждения плитки.

Можно ли штробить несущие стены?

В объектах со стенами из монолита и бетона есть так называемые несущие поверхности. Их особенность состоит в наличии металлического каркаса и основы виде бетонной смеси.

Нанесение борозды уменьшает толщину и, соответственно, прочность поверхности. Не удивительно, что в вопросе согласования часто возникают трудности.

По всем правилам штробить несущие стены запрещено, ведь при использовании штробореза или угловой шлифмашинки возможно повреждение металлической арматуры или ее оголение.

Здесь возможны следующие выходы из ситуации:

  1. Официально согласовать задачу в местном строительном департаменте и получить разрешение. В таком случае нужно доказать, что создание штробы не повредит встроенную арматурную сетку и не основную конструкцию. Если речь идет о панельном доме, в выдаче разрешения в 9 из 10 случаях откажут. Что касается каркасно-кирпичного объекта, с получением одобрения трудностей не будет.
  2. Нанести на поверхность плиты слой штукатурки и далее штробить в ней без углубления в саму плиту. Как правило, арматура расположена на глубине 15-20 мм, поэтому вероятность ее повреждения минимальна.
  3. Использовать гипсокартоновую конструкцию и спрятать проводку в ней.
  4. Заложить провода в электротехнических плинтусах.
  5. Прокладывать проводку под плитой OSB и т. д.

Как видно, вариантов выхода из ситуации достаточно, чтобы выбрать оптимальный вариант штробления.

Как сделать углубление для розетки и выключателя

Для многих новичков наибольшая трудность — создание углублений под розетки и выключатели. Здесь имеется несколько вариантов.

Коронки

В продаже можно найти специальные коротки, имеющие разные диаметры и позволяющие делать углубления под коробки и подрозетники.

Устройство представляет собой кусок трубы диаметром от 68 до 80 мм, штырь для крепления в перфораторе и сверло, с помощью которого задается направление.

Для высверливания отверстия сделайте следующее:

  1. Решите, где будет ставиться коробка.
  2. Найдите центр.
  3. Сделайте отверстие с помощью перфоратора.
  4. Соберите коронку и установите ее в инструмент.
  5. Вставьте направляющее сверло в уже готовое отверстие.
  6. Включите перфоратор и сделайте отверстие.

Как только коронка входит в отверстие на 2/3 своей глубины, можно доставать ее из проема.

Для выравнивания отверстия можно использовать перфоратор со сверлом или зубило с молотком.

Перфоратор и коронка

Бывают ситуации, когда коронка не справляется с задачей, и тогда приходится искать альтернативные решения.

Сделайте следующие шаги:

  1. Повторите с первого по пятый пункт рассмотренной выше инструкции.
  2. Включите перфоратор и попробуйте насколько это возможно углубиться в поверхность.
  3. Снимите коронку, вставьте сверло и с его помощью сделайте несколько отверстий по периметру на расстоянии 10-15 мм. Чем больше таких дырок, тем лучше.
  4. Снова надевайте коронку на ударную дрель и сделайте еще попытку. В этом случае все должно пойти быстрее, ведь сопротивление стены уже ниже.

Помните, что при высверливании отверстия возможны толчки, поэтому держите ударную дрель максимально надежно, чтобы она не вырвалась из рук.

Перфоратор без коронки

Если коронки вообще нет под рукой, используйте только перфоратор. Дополнительно потребуется зубило и сверло.

Алгоритм действий такой:

  1. Наметьте будущее отверстие карандашом.
  2. По контуру сделайте перфоратором много отверстий (должно быть больше 20).
  3. Выбейте остатки бетона между дырками. Будьте готовы к длительной работе, ведь придется использовать зубило и молоток.

Указанный метод хорош, если вам нужно сделать одно-два углубления под коробку. Если стоит задача сделать проводку во всей квартире или доме, лучше раскошелиться на покупку специальной коронки.

Болгарка

Если ничего из перечисленного выше нет под рукой, используйте болгарку с алмазным диском.

Алгоритм действий такой:

  1. Сделайте контур будущего углубления.
  2. Подготовьте угловую шлифмашинку к работе.
  3. Наденьте респиратор и очки. В крайнем случае используйте смоченную в воде марлевую повязку. На голову наденьте шапку или кепку.
  4. Делайте болгаркой углубления по периметру будущей коробки.
  5. Зубилом и молотком уберите остатки бетона из центра.

При работе с болгаркой будьте внимательны и держите ее перпендикулярно стене. При нарушении этого правила высок риск повреждения диска и разлета осколков. Дальнейшие последствия трудно предусмотреть.

Итоги

Теперь в вашем распоряжении детальная инструкция, как с умом штробить стены под проводку с применением различных помощников — болгарки, штробореза, перфоратора и обычного зубила.

Чтобы избежать ошибок, заранее подготовьтесь: нарисуйте схему, найдите нужный инструмент, купите защиту для глаз и дыхательной системы.

Особое внимание уделите изучению правил прокладки проводов и требованиям к штроблению несущих стен.

Если вы внимательно прочли статью и готовы потратить время, трудностей с созданием штробы не будет.

Стандарт кристаллического кремнезема OSHA — Методы борьбы с пылью при ручном измельчении

Стандарт кристаллического кремнезема OSHA — Методы борьбы с пылью при ручном измельчении

Магазин не будет работать корректно, если файлы cookie отключены.

Переключить навигацию

Поиск

Поиск

Меню

Учетная запись

Ручные шлифовальные машины

: методы борьбы с пылью, соответствующие требованиям OSHA

Ручная шлифовка описана в Таблице 1 (xii) регламента. Согласно стандарту, вам не нужно измерять воздействие кремнезема на рабочих, если выполняется любой из следующих критериев:

1) Используйте шлифовальную машину, оснащенную встроенной системой подачи воды , которая непрерывно подает воду на режущую поверхность. Встроенная система подачи воды может представлять собой проточную систему подачи воды, предназначенную для охлаждения лопаток, а также системы производителей, предназначенные только для пылеподавления.

Эксплуатируйте и обслуживайте инструмент в соответствии с инструкциями производителя, чтобы свести к минимуму выбросы пыли.

ИЛИ

2) Используйте шлифовальную машину, оснащенную имеющимся в продаже кожухом и системой сбора пыли.

Эксплуатируйте и обслуживайте инструмент в соответствии с инструкциями производителя, чтобы свести к минимуму выбросы пыли.

Пылесборник должен обеспечивать поток воздуха 25 кубических футов в минуту (25 кубических футов в минуту) или более на дюйм диаметра колеса и иметь фильтр с 9Эффективность 9% или выше и циклонный предварительный сепаратор или механизм очистки фильтра.

Защита органов дыхания:

При использовании встроенной системы подачи воды защита органов дыхания не требуется, независимо от продолжительности смены.
Если смена находится в помещении или в закрытом помещении И более четырех часов, должна быть обеспечена защита органов дыхания APF 10.

Давайте поговорим о вашем пылесборнике…

Насколько большим он должен быть?

В соответствии с приведенным выше правилом, ваш пылесборник должен обеспечивать 25 CFM на каждый дюйм режущего лезвия. Поэтому, если вы используете 5-дюймовое лезвие, вам нужен пылесборник мощностью не менее 125 кубических футов в минуту. Если вы переключитесь на 7-дюймовое лезвие, ваш пылесборник должен обеспечивать не менее 175 кубических футов в минуту.

А фильтр?

Новое правило OSHA также требует, чтобы вы использовали либо

  • циклонный предварительный сепаратор, который улавливает пыль и мусор и предотвращает засорение фильтра пылесборника; или
  • пылесборник со встроенным механизмом очистки фильтра. Это означает, что вы не можете вынуть фильтр и ударить им о мусорное ведро, чтобы избавиться от засора. Ваш пылесборник должен иметь внутренний механизм, который не подвергает вас или вашу команду воздействию пыли.

Что еще мне нужно знать?

Полное и надлежащее внедрение систем сбора пыли на ручных шлифовальных машинах также требует от работодателя обеспечения того, чтобы:

  • Кожух не поврежден и установлен в соответствии с инструкциями производителя
  • Шланг, соединяющий инструмент с пылесосом, цел, без перегибов и перегибов
  • Фильтр(ы) пылесоса чистятся или заменяются в соответствии с инструкциями производителя
  • Мешки для сбора пыли опорожняются во избежание переполнения

Поговорим о защите органов дыхания. ..

Согласно приведенному выше правилу, защита органов дыхания не требуется при использовании системы пылеподавления на водной основе, независимо от продолжительности задачи.

При использовании систем сбора сухой пыли требуется защита органов дыхания с минимальным значением APF 10, но только при работе в помещении или в закрытом помещении более четырех часов в смену.

Jon-Don предлагает полную линейку сертифицированных и протестированных пылеудаляющих аппаратов HEPA, а также шланги, насадки и все аксессуары, необходимые для соответствия Таблице 1 правил OSHA.

Посмотреть как

Сетка

Список

9 шт.

Показывать

24
48
72

на страницу

рекомендуемые
наименование товара
Цена
Установить нисходящее направление

Установить восходящее направление

Посмотреть как

Сетка

Список

9 Предметы

Показывать

24
48
72

на страницу

рекомендуемые
наименование товара
Цена
Установить нисходящее направление

Установить восходящее направление

Угловая шлифовальная машина для защиты от пыли? | Форум по благоустройству дома своими руками

JavaScript отключен. Для лучшего опыта, пожалуйста, включите JavaScript в вашем браузере, прежде чем продолжить.

Мне нужно установить верхнюю крышку на 75-футовую подпорную стену из бетонных блоков (использую клей). Блоки были слегка переполнены, не более 3/16 дюйма. Я одолжил у друга 7-дюймовую угловую шлифовальную машину с алмазным чашечным кругом. Удалил материал легко, но пыль заставила меня остановиться через пару кварталов. Думал о добавлении 7-дюймового пылезащитного кожуха, но посмотрел видео, в котором упоминалось, что для сбора пыли действительно нужна плоская непрерывная поверхность для сбора пыли. Может ли шлифовальная машина меньшего размера 5 дюймов лучше подходить для этой задачи @ вручную?

Я представил несколько штук, которые я измельчил.

  • IMG_0543.jpg

    1,7 МБ
    Просмотров: 131

Увидеть меньше

Узнать больше

Ответить

Сохранить

Нравится

1 — 17 из 17 сообщений

В одном месте, где я хотел создать уклон, как вы видите под дверью гаража, я построил направляющую, чтобы я мог перемещать циркулярную пилу и алмазный диск поперек и получить идеальную глубину на желаемый угол. В вашем случае она будет плоской. Нарезав канавки каждые четверть дюйма или около того, я использовал отрезной инструмент в качестве долота, чтобы отколоть оставшийся материал. Затем почистил его с помощью угловой шлифовальной машины, требующей гораздо меньше фактического шлифования.

На заметку: эта кофемолка всасывает много пыли вместе с воздухом, чтобы охладить ее. Не рекомендуется, но я заклеил вентиляционные отверстия на кофемолке фольгированной лентой, а затем запускал ее только на 30 секунд с длительными периодами охлаждения между ними. Когда я, наконец, снял ленту, шлифовальная машина была идеальной.

Бутон

Увидеть меньше

Узнать больше

Ответить

Сохранить

Например,

Измельчитель и сборщик пыли редко идут рука об руку, если только вы не говорите о том, что специально для этого предназначено.

Ответить

Сохранить

Нравится
