Как сделать слив в бане под полом: Слив в деревянном полу бани

Как сделать слив воды в бане с деревянными полами

Содержание статьи

• 1 Особенности эксплуатации
• 2 Разновидности деревянного пола в бане
• 3 Организация слива
  • 3.1 Протекающий пол
  • 3.2 Шпунтованная доска
  • 3.3 Выбор узла слива

Основной проблемой бани с моечной комнатой является отведение из нее стоков. Поэтому варианты технологий, как сделать слив воды в бане с деревянными полами из протекающего или сплошного настила, актуальны для каждого индивидуального застройщика.

Сразу определимся с терминами, под деревянными полами в статье имеется ввиду — деревянный настил (трапы), т.е. финишное покрытие пола в бане. Перекрытие же под ними может быть как деревянное (по балкам), так и бетонное (по грунту).

Особенности эксплуатации

Основными нюансами возведения и использования бани являются:

• отапливается постройка обычно дровяными печами, не предназначенными для подключения контуров теплого водяного пола;
• канализация необходима в моечной комнате, реже в парилке;
• при периодическом обогреве дерево на полах нагревается быстрее, чем бетонная стяжка или плита;
• максимальные теплопотери традиционно присутствуют в полах нижнего этажа, поэтому их необходимо утеплить;
• бюджетным вариантом для бани на МЗЛФ, столбчатом или свайном ростверке является пол по грунту без перекрытия;
• чуть дороже обходится перекрытие по балкам, обладающее меньшим ресурсом в сравнении с бетонной конструкцией.

Важно! Для бани остается актуальным регламент СП 29.13330 (Полы), согласно которому чистовое покрытие в моечной должно быть на 1,5 – 2 см ниже облицовки в остальных помещениях.

Разновидности деревянного пола в бане

Напольное покрытие из древесины обладает при хождении по нему босиком приятными тактильными ощущениями в отличие от других облицовок. Существуют 2 категории деревянного пола бани:

В зависимости от конструкции фундамента, перекрытие пола бани может иметь конструкцию:

На обоих типах перекрытий делают как сплошные, так и протекающие деревянные полы.

Организация слива

Несмотря на периодический эксплуатационный режим, стоки запрещено сбрасывать на грунт под баней. Необходимо собирать и отводить их в отдельный септик или централизованную систему водоотведения.

В зависимости от конструкции деревянного пола слив можно организовать следующими способами:

Теплоизолировать протекающий пол невозможно физически, поэтому утеплитель закладывается ниже крупноформатной воронки из рассмотренных выше материалов.

Важно! Максимальные теплопотери в полах наблюдаются при наличии в здании подполья, то есть в висячих ростверках. Поэтому пол и канализацию свайного или столбчатого высокого ростверка утеплять следует в обязательном порядке.

Запрещено сливать банные стоки непосредственно на грунт под этой постройкой по причинам:

• моющие средства приводят к постепенному заражению, не только своего участка, но и обеспечивают подобные неприятности соседям;
• влага неизбежно скапливается в пазухах обратных засыпок и разрушает фундамент;
• даже при частичной замене грунта щебнем/песком резко повышаются силы пучения из-за набухания глины во влажной среде.

Септик необходимо размещать на участке в соответствии с требованиями нормативов СП, СанПиН на расстоянии минимум 4 м от фундамента бани, а не под ее полом. Это повысит качество обслуживания камер водоочистки, инфильтрационного колодца или поля, через которое осветленная вода сбрасывается в грунт для естественной доочистки.

Расположение септика для бани на участке.

Протекающий пол

Этот вариант обеспечивает быстрое высыхание древесины и увеличение ресурса напольного покрытия. В зависимости от конструкции перекрытия бани протекающий пол может сооружаться разными способами:

Воронка под протекающим полом, собирающая жидкость, сооружается из материалов:

Совет! Лаги протекающего пола обрабатываются антисептиками или пенетрирующими составами для повышения эксплуатационного ресурса во влажной среде.

Протекающий пол неудобен с позиций гигиеничности – в широкие щели неизбежно проникает в воронку крупный мусор (например, листья веника, принесенные на теле из парной), поэтому доски лучше сделать съемными. Компромиссом становятся решетчатые поддоны или крепление досок в специальные гнезда.

Еще одним вариантом становятся гибкие дощатые трапы для бани. Доска соединяется в этих конструкциях шнуром или тросом, после укладки на лаги такие деревянные коврики сохраняют пространственную жесткость. После помывки их можно скатать и убрать на просушку.

Гибкие деревянные трапы для бани.

Шпунтованная доска

Этот вариант удобнее в использовании, но влага испаряется дольше, доски коробятся при высыхании. Не протекающий пол может делаться по лагам, уложенным на плиту перекрытия или пол по грунту, или балкам деревянного перекрытия. Поэтому конструкция сливного узла отличается:

В бане отсутствует постоянный обогрев, поэтому утеплитель под полом необходим исключительно для снижения времени выхода в режим пара и повышения комфорта эксплуатации.

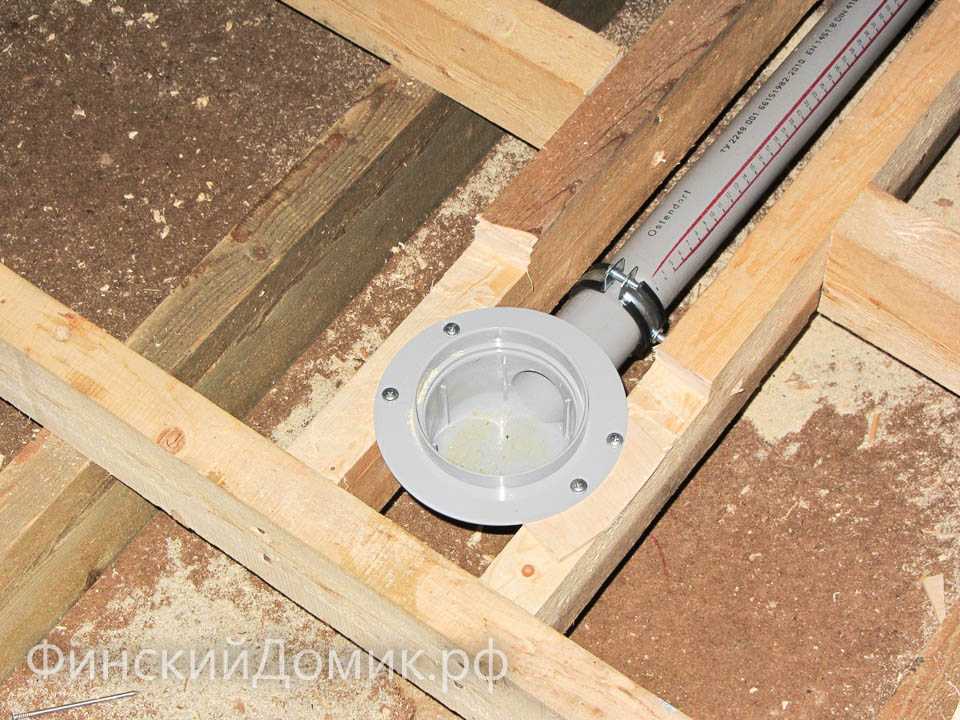

Выбор узла слива

Периодический эксплуатационный режим бани вызывает пересыхание гидрозатвора внутри классического бутылочного или U-образного сифона. Поэтому в этих надворных постройках чаще используют сухие трапы нескольких типов:

При установке сухого трапа вредные газы не смогут проникнуть из септика по трубам наружной канализации в баню, избавляя пользователей от запаха сероводорода и метана.

Внимание: Естественная вентиляция под деревянным напольным покрытием обеспечивается декоративными люками (достаточно 2 шт. на комнату) и пропилами в лагах. Лючки располагаются по диагонали, декорируются решетками, обычно располагаются под полками, скамейками.

Таким образом, в деревянных полах можно оборудовать канализационный слив собственными силами. Для большинства проектов этих надворных построек существует минимум два варианта, что позволяет выбрать самый экономичный. Наилучшим вариантом будет пол по грунту с уложенным на лаги протекающим полом.

Совет! Если вам нужны мастера по ремонту пола, есть очень удобный сервис по подбору спецов от PROFI.RU. Просто заполните детали заказа, мастера сами откликнутся и вы сможете выбрать с кем сотрудничать. У каждого специалиста в системе есть рейтинг, отзывы и примеры работ, что поможет с выбором. Похоже на мини тендер. Размещение заявки БЕСПЛАТНО и ни к чему не обязывает. Работает почти во всех городах России. Без вашего желания никто не увидит ваш номер телефона и не сможет вам позвонить, пока вы сами не откроете свой номер конкретному специалисту.

Если вы являетесь мастером, то перейдите по этой ссылке, зарегистрируйтесь в системе и сможете принимать заказы.

Хорошая реклама

Самое читаемое

Как сделать слив в полу в бане своими руками: пошаговое руководство + фото

Строительство бани – довольно хлопотный процесс, включающий в себя массу нюансов, от которых напрямую зависит комфорт и функциональность сооружения. Один из них – слив. Дабы свести к минимуму сложность его организации, многие решают обустроить систему отвода воды прямо в полу. Действительно, это один из самых легких способов обеспечить отвод воды из парной, но справедливости ради отметим, что и здесь немало важных тонкостей. Поэтому, если вы решите сделать слив своими руками, пошаговое руководство и объясняющие фото будут для вас совсем не лишними. Их мы и предлагаем далее: к вашему вниманию три варианта слива в полу бани с поэтапным описанием технологий обустройства.

Содержание

• Слив в протекающем полу
• Слив в непротекающем полу
• Слив в бетонном полу
• Слив в бане: видео
• Как сделать слив в бане: фото

Слив в протекающем полу

Представляет собой наиболее простой вариант выполнения слива в полу. Но учитывайте, что баню с подобной облегченной системой отвода воды рекомендуется использовать только летом.

Обустраивается слив таким образом:

1. После выкопки котлована под фундамент выройте по его центру яму глубиной 60-70 см – она будет выполнять роль стока. От нее проложите траншею в сторону заранее обустроенной сливной ямы. Затем под уклоном в 5-6 градусов установите в траншее трубу.
2. Залейте фундамент. По всему периметру подполья снимите слой земли под углом 10-15 градусов от стен в бок сливной ямы. Засыпьте скаты щебнем и положите сверху специальную армированную стяжку. Затем уклоны бетонируются, чтобы вода попадала не в грунт, а стекала прямо в сточную яму.
3. На фундамент установите традиционную балку перекрытий, а не нее смонтируйте доски с шагом в 7 мм.

Слив в протекающем полу

В итоге у вас должен получиться пол с массой промежутков между дощечками – через них вода и будет попадать в подполье, а оттуда – по скатам в сточную яму. Далее «маршрут» очевиден: через трубу в сливную яму.

Совет. Не обязательно прибивать доски к перекрытию – их можно просто скрепить между собой в щиты и уложить сверху. Так у вас будет возможность снимать решетчатый пол для просушки.

Слив в непротекающем полу

Более сложный вариант системы отвода воды через пол. Этот способ идеально подходит для тех парных, которые будут эксплуатироваться круглогодично. Если решили, что вам нужен именно такой слив в бане своими руками, пошаговое руководство его обустройства к вашему вниманию:

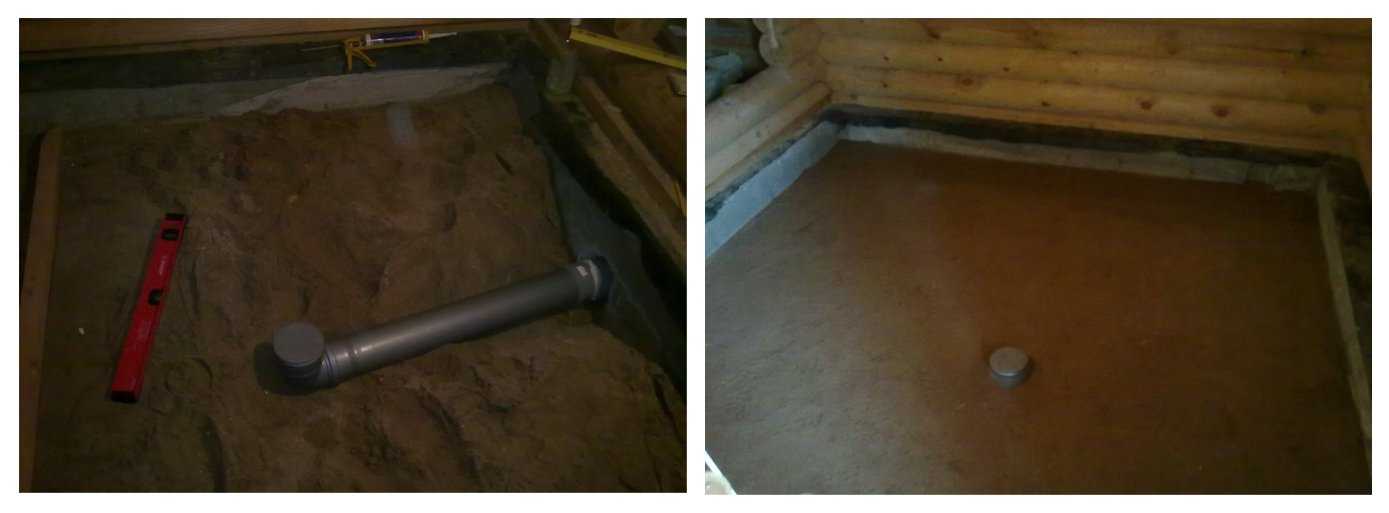

1. В процессе укладки фундамента установите сливную трубу и поднимите ее патрубок до высоты, на которой в последующем будет монтироваться чистовой пол.
2. После заливки фундамента выполните традиционные процедуры: гидроизоляция, укладка балок перекрытий и чернового основания. В последнем выпилите отверстие для патрубка.
3. Сформируйте слив на черновом полу: уложите доски, предварительно стесанные под углом не более 5 градусов по направлению к сливной трубе.
4. Уложите утеплитель на черновые доски и сделайте в нем отверстие для патрубка трубы.
5. Смонтируйте чистовые доски и закрепите на линии слива специальный трап, к которому будет подходить вода. Затем присоедините к нему патрубок.

Слив в непротекающем полу

Таким образом, вода будет стекать в трап вдоль слива, а оттуда, через патрубок, – в трубу, которая уже будет вести к канализации или обычной яме.

Совет. Вся конструкция пола должна быть качественно гидроизолирована, а отверстия между трапом и трубой – загерметизированы, чтобы влага не деформировала дерево.

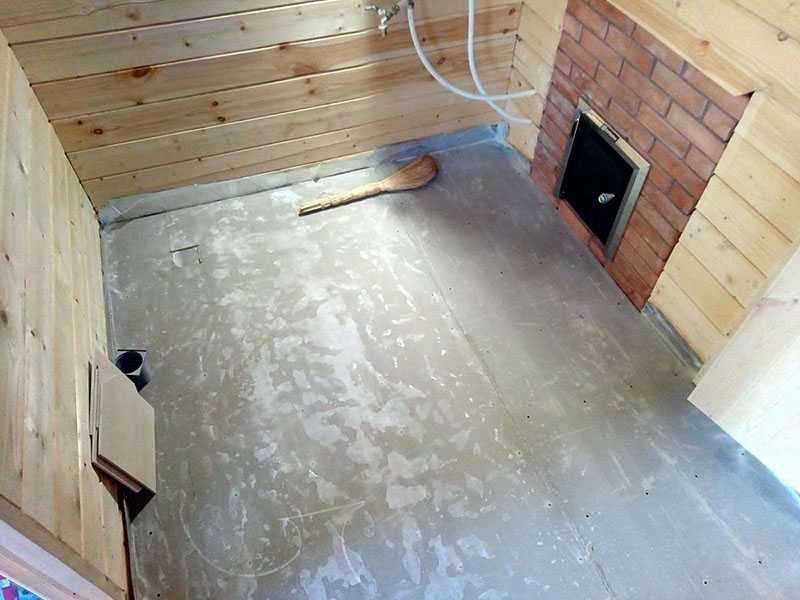

Слив в бетонном полу

Несмотря на то, что бетонный пол довольно холодный, его все чаще можно встретить в современных банях. В этом случае канализация монтируется после заливки фундамента, но перед обустройством напольного покрытия.

Сначала в утеплителе выполняются отверстия для установки сливного трапа. После монтажа он временно защищается пленкой или скотчем. Далее на нижней линии будущего слива монтируется специальный желоб под углом в бок трапа. К последнему подводится и присоединяется канализационная труба, ведущая к сливной яме или к общей канализации участка. После отделки бетонного пола все защитные покрытия снимаются, отверстия герметизируются, а трап плотно закрывается решеткой.

Слив в бетонном полу

Непосредственный слив может устанавливаться в трех местах: по центру парилки, у одной из стен или в углу. Чисто технологически легче всего реализовать второй вариант. В данном случае бетон нужно заливать под углом 5 градусов – этого достаточно, чтобы и воды быстро уходила в слив, и посетителям парной было комфортно перемещаться по полу.

В результате вы получите следующую систему: сначала вода будет попадать в слив, затем – в желоб, потом –в трап и по канализационной трубе – на выход за пределы бани.

Таким образом, имеем три способам обустройства слива в полу бани, которые можно реализовать собственными силами. Каждый из них выдвигает свои требования к парной, поэтому важно заранее определить, какой вариант можно воплотить именно в ваших условиях, а уже затем, вооружившись инструкцией монтажа, можно приступать к работе.

Слив в бане: видео

Как сделать слив в бане: фото

Как установить слив в полу для прачечной

По

Ли Уоллендер

Ли Валлендер

Ли имеет более чем двадцатилетний практический опыт реконструкции, ремонта и улучшения домов, а также дает советы по благоустройству дома более 13 лет.

Узнайте больше о The Spruce’s
Редакционный процесс

Обновлено 03.03.22

Рассмотрено

Ричард Эпштейн

Рассмотрено
Ричард Эпштейн

Ричард Эпштейн — лицензированный мастер-сантехник с более чем 40-летним опытом работы в сфере сантехники для жилых и коммерческих помещений. Он специализируется на оценке, а также проектировании и инжиниринге сантехнических систем и работает в одной из крупнейших в Нью-Йорке профсоюзных строительных компаний по сантехнике.

Узнайте больше о The Spruce’s
Наблюдательный совет

Андреас Шлегель / Getty Images

В этой статье

• Как работает слив пола в прачечной?

• Напольные покрытия

• Размещение дренажа

• Кодексы, разрешения и правила

• Вопросы безопасности

• Прежде чем начать

• Советы по установке трапа в прачечной

Обзор проекта

Воды в избытке в любой прачечной, поэтому очень важно приручить ее и направить в правильное русло. Поскольку этой воде деваться некуда, двигайте ее в правильном направлении: по водосточной трубе в канализационную магистраль. Слив в полу прачечной — это путь эвакуации воды. Подобно тому, как ваш слив для душа собирает воду в центральной точке и отправляет ее вниз и в сторону, то же самое может делать и прачечная со сливом, установленным в самой нижней точке пола.

Как работает слив пола в прачечной?

Слив в прачечной обеспечивает выход из комнаты для пролитой воды. Вода на полу прачечной стекает в 2-дюймовый слив, закрытый решеткой. Вода течет вертикально вниз по короткому начальному участку трубы из АБС-пластика под полом, затем через П-образный сифон и выходит в канализационную сеть через отводные дренажные линии внутри дома.

Напольные покрытия

Большинство полов рассчитано на минимальное количество воды. Прачечная со сливом ведет себя скорее как водонепроницаемый бассейн.

Установка трапа в прачечной в идеале должна выполняться как часть нового строительства пола или проекта полной реконструкции. Одна из причин заключается в том, чтобы обеспечить полный доступ к конструкции под полом для прокладки труб. Независимо от того, строите ли вы новую систему пола или нет, сливные и вентиляционные каналы должны быть либо проложены между балками, либо балки должны быть просверлены, чтобы трубы могли проходить перпендикулярно им.

Должен быть сооружен полностью водонепроницаемый пол с уклоном к сливу. Подобно душевому поддону, лист или жидкая водонепроницаемая мембрана должны быть помещены под напольное покрытие (например, плитку). Мембрана должна подниматься на несколько дюймов вверх по стенам и должна быть пришита к дренажному кольцу на расстоянии не менее 24 дюймов от него.

Размещение дренажа

Если пол вашей прачечной имеет наклон к центральной точке, это логичное место для размещения стока. Если пол плоский и ровный, вы можете разместить слив в определенном месте с расчетом на то, что позже вы создадите наклонный пол.

Вы также должны подумать о площади под прачечной. У вас есть легкий доступ или вам нужно создать доступ? Самое главное, есть ли существующая сливная труба, к которой вы можете подключить слив в полу прачечной?

Кодексы, разрешения и правила

Для работы с дренажной линией обычно требуется разрешение на установку сантехники. Вам нужно будет обратиться за разрешением на сантехнику в местный разрешительный орган.

Вопросы безопасности

Прежде чем резать потолок внизу, отключите все питание в этой области с помощью автоматического выключателя. Также перекрыть воду на основном запорном вентиле или промежуточном прямоточном кране.

Прежде чем начать

Прежде чем приступить к этому проекту, найдите возможную точку врезки, где вы собираетесь разместить сантехнический тройник. Сантехнический тройник — это сантехнический фитинг, который соединяет ответвление (например, слив в прачечной) с вертикальным водостоком, ведущим из дома.

Если нижняя часть представляет собой жилой этаж или готовый подвал, возможно, потребуется снять часть его потолка. Доступ к подвесным потолкам на подвесных металлических сетках можно получить, сняв потолочные панели. Если у вас потолок из гипсокартона, вы должны разрезать его, удалить соответствующую часть, а затем снова установить гипсокартон после того, как закончите.

Предупреждение

Это продвинутый проект, и он не подходит для тех, у кого нет большого опыта работы с сантехникой. Если у вас практически нет опыта с навыками, необходимыми для безопасного выполнения этого проекта, вместо этого вызовите профессионала.

Оборудование/инструменты

• Сабельная пила или ножовка
• Площадь скорости
• Циркулярная пила
• Аккумуляторная дрель
• 6-футовая лестница
• Лазерный уровень или пузырьковый уровень
• Рулетка
• Плотницкий карандаш
• 2-дюймовая кольцевая пила или лобзик

Материалы

• Наждачная бумага
• 2-дюймовый пол из АБС-пластика и слив для душа
• 2-дюймовая ступица из АБС-х-ступицы P-ловушка
• Клей для труб из АБС и ПВХ
• 2-дюймовая труба из АБС, около 8 футов или по мере необходимости
• 2-дюймовая муфта «ступица-х-ступица» из АБС-пластика
• 2-дюймовый тройник «ступица-х-ступица-х-ступица» из АБС-пластика DWV
• Подвесной ремень из оцинкованной стали

1. Найдите и вырежьте дыру в полу

   С помощью 2-дюймовой кольцевой пилы или электролобзика вырежьте 2-дюймовое отверстие в полу прачечной в предполагаемом месте слива. Если пол в вашей прачечной уже покрыт плиткой, вам также потребуется удалить небольшой участок плитки, раствора и затирки.

   Наконечник

   Убедитесь, что отверстие для слива находится в самой нижней точке пола. Если он расположен на высокой точке, пол не будет должным образом стекать.

2. Установить слив в полу

   Установите пол из АБС-пластика и трап для душа на пол и закрепите их винтами. Нижний удлинитель должен полностью проходить через отверстие и уходить в этаж ниже.

3. Установка удлинительной трубы на сливной узел

   Отрежьте 12-дюймовый отрезок трубы из АБС-пластика. Обязательно обрежьте трубу под прямым углом. Удалите пластиковые заусенцы наждачной бумагой. Нанесите клей АБС на внутреннюю сторону одной стороны 2-дюймовой муфты из АБС, затем еще немного клея АБС на внешнюю сторону трубы из АБС, проходящей под полом вашей прачечной. Соедините две трубы вместе и крепко держите, пока клей не схватится (около одной минуты).

4. Установить P-ловушку

   Определите прямую линию, идущую от дренажной трубы, которая сейчас находится на месте, к дренажной системе дома, так как они в конечном итоге соединятся. Соедините P-ловушку со сборкой, которую вы создали на предыдущем шаге, следя за тем, чтобы она следовала этой прямой линии. Затем склейте вместе две части P-ловушки, снова убедившись, что она направлена ​​по прямой линии к возможной дренажной линии.

5. Врез в оконечную дренажную трубу

   Сабельной пилой или ножовкой прорежьте крайнюю точку дренажной линии. Предполагая, что эта труба из АБС-пластика, установите и приклейте 2-дюймовый сантехнический тройник к отрезанному участку. Добавьте стальные подвесные ремни, прикрутив ремни к балкам пола, чтобы выдержать вес трубы из АБС-пластика.

   Наконечник

   В соответствии с сантехническими нормами водосток также должен быть подключен к существующей вентиляционной трубе. Используйте санитарный тройник для подключения к вентиляционной трубе. Этот тройник должен быть выше края пола приспособления, которое он обслуживает.

6. Установите трубу на тройник ABS

   Сливная линия должна иметь уклон не менее 1/4 дюйма на каждый горизонтальный фут. Отрежьте 1/2-дюймовую трубу из АБС-пластика так, чтобы она шла от P-ловушки к тройнику из АБС-пластика. При измерении обязательно учитывать внутри ступицы муфты.

Советы по установке трапа в прачечной

• Установка водостойких плинтусов помогает защитить стены в случае масштабных разливов воды. 9№ 0032
• Обильно смажьте клеем ABS/PVC все поверхности трубы, но не слишком сильно, чтобы клей не капал.
• Монтаж труб из АБС становится легче с практикой. Купите дополнительную 2-дюймовую муфту ступица-х-ступица из АБС-пластика и потренируйтесь устанавливать ее на короткие обрезки трубы из АБС-пластика.
• Труба из АБС имеет тенденцию выдавливаться, когда она вклеена в муфту. Крепко держите обе стороны на месте, пока клей не затвердеет.

Как заделать сливное отверстие в ванне под домом

Поиск

Дом Обустройство дома Чердак и подвал Как заделать сливное отверстие ванны под домом

Воспроизведение видео не поддерживается

Отверстия, прорезанные в полу под домом для сливных труб ванны и другой сантехники, могут позволить холодному воздуху и грызунам, таким как мыши, крысы и белки, попасть в ваш дом.

Для герметизации отверстий под домом:

1. Вырежьте металлический отлив большего размера, чем отверстие, чтобы он подходил к трубам.
2. Нанесите герметик или строительный клей вокруг отверстия.
3. Прикрутите отлив к нижней части чернового пола, используя достаточно короткие шурупы, чтобы не проникнуть сквозь верхний пол.

Посмотрите это видео, чтобы узнать больше.

Дополнительная информация

• Заделка дыры в паркетном полу (видео)
• Как заделать дыру в деревянном полу (видео)

ВИДЕО ТЕХНОЛОГИЯ
Дэнни Липфорд: О-о, посмотрите на все это. Посмотрите на эту большую дыру.

Аллен Лайл: Посмотрим, есть ли там что-нибудь.

Дэнни Липфорд: Надеюсь, что нет.

Аллен Лайл: Знаешь, сюда тоже забираются твари. Это идеальное место для зимы.

Дэнни Липфорд: Ну, скажу я вам, обидно, однако, что они оставляют вот такие большие вырезы…

Аллен Лайл: Ну, они тоже каждый раз так делали.

Дэнни Липфорд: …Не запечатывая. Единственный способ сделать это — положить что-нибудь поверх него.

Аллен Лайл: У меня кое-что прошивается.

Дэнни Липфорд: О, отлично.

Аллен Лайл: Вы можете отрезать кусок.

Дэнни Липфорд: Эй, я вернусь с этим.

Аллен Лайл: Правильно.

Дэнни Липфорд: Это должно быть почти правильно. Вау, что это за ножницы?

Аллен Лайл: Громовые ножницы.

Дэнни Липфорд: Это то, чем они стригут тебе волосы?

Аллен Лайл: Вы же понимаете, если мы поставим это, то услышим стук с другой стороны…

Дэнни Липфорд: Да, у нас тут проблема.

Аллен Лайл: У нас тут проблема: «Эй, выпустите меня».

Дэнни Липфорд: Да, и посмотри на это дно. Горизонтальная часть находится внизу под ним. Так что я должен за это зацепиться, за все это, не так ли? Ладно, посмотрим, насколько я близок к этому. Вот что, я собираюсь лечь на землю. У тебя есть какая-нибудь подушка? Ага, вот именно. Да, мне нужно больше.

Аллен Лайл: Да, немного. Следите за своей головой.

Дэнни Липфорд: Не капайте на меня! Чувствую, что через минуту мне понадобится лейкопластырь.

Аллен Лайл: Хорошо.

Дэнни Липфорд: Хорошо, хорошо. Хорошо, ты хочешь подержать его, пока я вставлю его на место?

Аллен Лайл: Ага.

Дэнни Липфорд: Хорошо, поехали. О, да, посмотри на это.

Аллен Лайл: Вот оно.

Дэнни Липфорд: Хорошо.

Аллен Лайл: Что меня заводит, так это то, что это не заняло у нас, я имею в виду, сколько, максимум 10 минут.

Дэнни Липфорд: Правильно.

Аллен Лайл: Немного усилий.

Дэнни Липфорд: И, наверное, материалов на пять долларов.

Аллен Лайл: Ага.

Дэнни Липфорд: Хорошо, добавим холода.
