Пеногенератор своими руками для мойки авто из опрыскивателя, огнетушителя и канистры

Автомобиль в некотором роде визитная карточка своего владельца. Именно поэтому каждый уважающий себя автолюбитель должен заботиться о внешнем виде своего железного коня. В таком случае на первое место выходит качественная и, что немаловажно, безопасная мойка авто.

Содержание статьи:

  • 1 Принцип работы и конструкция пеногенератора
  • 2 Как самому сделать пеногенератор для мойки авто
    • 2.1 Устройство из огнетушителя
    • 2.2 Устройство из садового опрыскивателя
    • 2.3 Устройство из пластиковой канистры
  • 3 Пеногенератор для Керхера с Алиэкспресс
  • 4 Какой химией заправлять самодельное оборудование

Стоит отметить, что на сегодняшний день существует достаточно разветвленная сеть профессиональных сервисов, ориентированных на представленные виды услуг. Тем не менее воспользоваться их услугами, в силу ряда обстоятельств, не всегда удаётся.

Да и зачем, когда при помощи минимального набора средств и некоторой сноровке можно создать некое подобие бесконтактной мойки у себя дома. Для этого не нужно быть ученым, а вполне достаточно иметь небольшой багаж технических знаний и навыков.

Читайте также: Как восстановить кожу на руле автомобиля методом покраски

Представленная статья призвана ознакомить всех желающих с прикладными методами создания, так называемого пеногенератора для мойки авто.

Принцип работы и конструкция пеногенератора


Перед тем, как воплотить в жизнь какой-либо технический проект, необходимо в первую очередь ознакомиться с конструктивными особенностями изделия и усвоить принцип его работы. Такой подход во многом упростит решение различных конструктивных задач на протяжении всего процесса реализации представленного проекта.

Рассмотрим принцип работы самой обыкновенной пеногенераторной установки. В этом нет ничего сложного. Итак, суть его работы заключается в следующем:

  • специальная емкость заполняется раствором из воды и моющего реагента;
  • емкость, после заполнения раствором, герметизируется;
  • в герметичную емкость подается сжатый воздух, вплоть до достижения установленного значения давления;
  • при нажатии на курок моющего пистолета, сжатый воздух выдавливает раствор с моющим реагентом;
  • проходя через сетчатый дефлектор пенообразующей таблетки, раствор переходит в дисперсное состояние, что способствует выделению большого объема пены;
  • пена подается через жиклер моющего пистолета с необходимой интенсивностью и шириной факела, непосредственно на кузов автомашины.

Процесс работы пенообразователя позволяет создать четкое представление об основных узлах данного агрегата. Таким образом, можно сделать вывод, что любая установка подобного рода состоит из неотъемлемых рабочих элементов. А именно:

  • высокопрочная емкость/баллон;
  • указатель давления;
  • шланги;
  • фитинги;
  • редукционный клапан;
  • пенная таблетка.

Все указанные составные части легкодоступны и могут быть подобраны в самых разнообразных вариациях. Стоит отметить, что кроме представленных комплектующих, необходимым условием работы пенообразователя является наличие компрессора для нагнетания воздуха.

Как самому сделать пеногенератор для мойки авто

Если вы задались идеей создания пеногенератора из подручных средств, не будет лишним ознакомиться с уже имеющимися наработками в этой области.

Среди всех существующих разновидностей самодельных устройств, внимания заслуживают те, что отличаются простотой сборки и высокой эффективностью.

Статья по теме: Все причины появления странных звуков при работе мотора

Каждый из представленных ниже способов не требует от своего создателя высокопрофессиональных навыков и умений. Познакомимся с ними более детально.

Устройство из огнетушителя

Ключевым элементом любого пенообразователя является непосредственно емкость. Наиболее приемлемым аналогом заводского резервуара может стать обыкновенный баллон из-под использованного огнетушителя.

В силу своих конструктивных особенностей, такой резервуар подойдет для данного проекта как нельзя кстати. Тем не менее, одним только огнетушителем дело не ограничится. Если вы серьезно намерены довести дело до победного конца,

Вам потребуется обзавестись некоторой оснасткой. В неё входит:

  • отрезок полдюймовой трубы;
  • резиновый шланг;
  • штуцер;
  • полдюймовый кран;
  • полдюймовый быстросъемный штуцер;
  • уплотнительная лента.

Дело за малым – собрать на основе всего перечисленного полноценный пенообразователь. Несмотря на простоту представленной конструкции, для эффективной реализации данного проекта важно следовать определенной последовательности действий.

Это интересно: Как самому наклеить тонировку в машине: пошаговая фото и видео инструкция

Итак, процедура создания пенообразователя на основе огнетушителя делится на следующие этапы:

  1. В верхней части огнетушителя приваривается горловина, которая впоследствии будет герметично закрываться крышкой;
  2. Сбоку от горловины вваривается полдюймовая трубка с резьбой;
  3. На резьбовую часть трубки наворачивается переходный фитинг для закрепления резинового шланга;
  4. У основания огнетушителя просверливается отверстие и вставляется отрезок полдюймовой трубки с резьбой;
  5. В отрезке трубы, погруженном внутрь огнетушителя, сверлятся порядка 10 отверстий диаметра 2-2,5 мм, при этом торец трубки должен быть заглушен;
  6. Снаружи трубка обваривается;
  7. На наружный конец трубки наворачивается кран с ввёрнутым в него переходником для шланга.

Принцип работы такого устройства заключается в том, что через нижний шланг в огнетушитель с раствором подается воздух при помощи компрессора.

Достигнув определенного значения, компрессор отключается и перекрывается шаровой кран на подающей воздушной магистрали. После этого открывается кран на верхнем отводе и пена, проходя по резиновому шлангу, выходит наружу.

Отдельного внимания в данной конструкции заслуживает, погруженная внутрь огнетушителя, трубка. Отверстия в данном случае необходимы для создания условий эффективного барботажа.

Представленное явление, говоря языком обывателя, связано с перемешиванием раствора посредством воздушных пузырьков, возникающих в результате прохождения воздуха через узкие отверстия барботажной трубки.

Стоит отметить, что в процессе сборки всех фитингов, необходимо обеспечить герметизацию в местах резьбовых соединений. Для этого можно использовать фум-ленту или обыкновенную паклю.

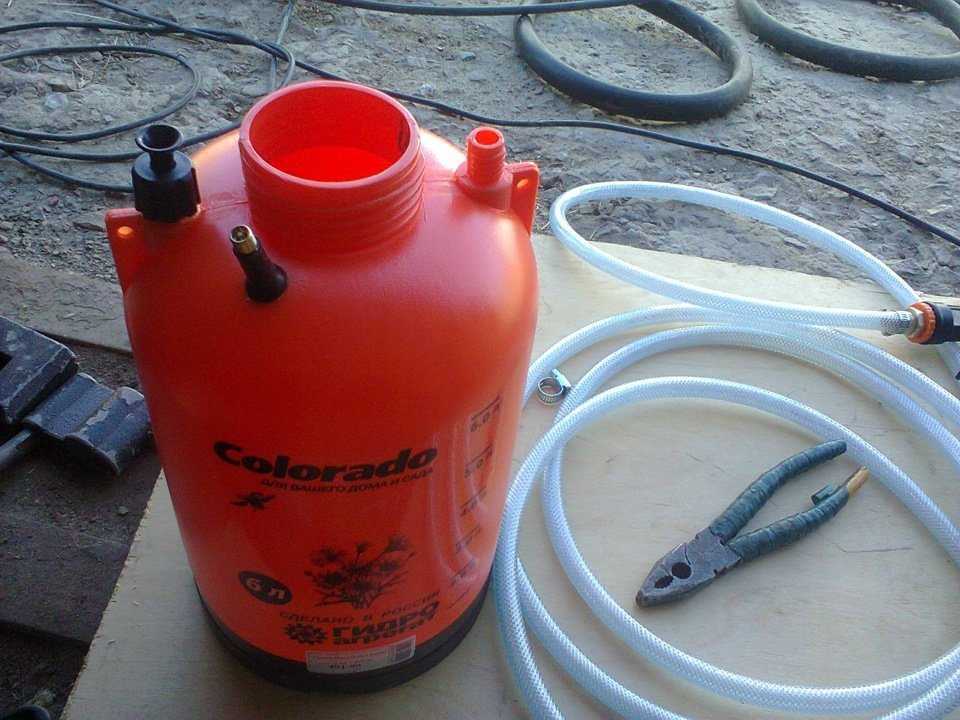

Устройство из садового опрыскивателя

Если огнетушитель раздобыть не удалось, его всегда может заменить и обыкновенный садовый опрыскиватель. Его без проблем можно приобрести практически в любом садовом магазине. Помимо этого потребуется обыкновенная кухонная губка и шило.

Итак, вооружившись указанным инструментом, приступим к изготовлению домашнего пеногенератора.

К сведению: Чем очистить кожаный и тканевый салон автомобиля + народные средства

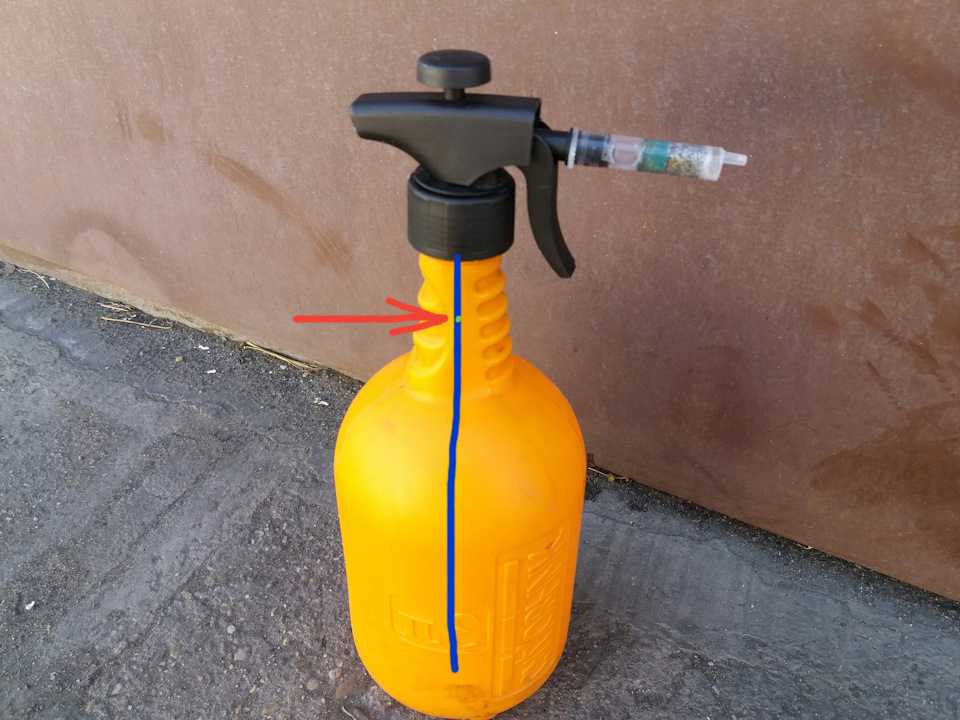

Для этого нужно выполнить следующие нехитрые манипуляции:

  1. Снять крышку с распылителя;
  2. Сделать отверстие в капиллярной трубке в непосредственной близости от края крышки;
  3. Демонтировать носик распылителя;
  4. Снять металлическую трубку носика распылителя;
  5. Вставить в трубку кусочек губки;
  6. Собрать крышку распылителя.

Указанное отверстие используется в качестве воздушного канала, необходимого для создания эмульсионного раствора. Губка в данном случае выполняет функцию дисперсионного распылителя.

Такой вид пенообразователя существенно уступает рассмотренному ранее. Тем не менее он менее затратный и доступный каждому.

Устройство из пластиковой канистры

На этом список методов не ограничивается. В качестве альтернативной замены огнетушителю и распылителю можно с легкостью использовать обыкновенную пластиковую канистру.

По теме: Все способы отключения сигнализации в машине без брелка

Минимум усилий и чуточку смекалки и заветный пеногенератор готов. В данном случае можно ограничиться перечнем из следующих составных частей:

  • собственно канистра;
  • краскопульт/пистолет;
  • трубки;
  • жиклер-форсунка.

Как только все детали найдены, приступаем к непосредственной сборке устройства.  Итак, находим любую попавшую под руку трубку и набиваем её леской. Длина трубки не должна превышать порядка 70-75 мм.

На оба конца трубки наворачиваем заглушки. На первой заглушке следует смонтировать тройничок, на второй – штуцер.

К тройничку подводим шланги и краны. Шланг от тройничка будет заходить в отверстие, проделанное в крышке канистры. Один из кранов будет регулировать подачу раствора из емкости, а второй — подачу воздуха, нагнетаемого компрессором.

Пеногенератор для Керхера с Алиэкспресс

В настоящее время не составляет труда приобрести ту или иную вещь, как говориться, не выходя из дома. Пеногенератор в данном случае не является исключением. За достаточно приемлемую цену, любой желающий может себе позволить вполне полноценный пенообразователь.

Стоит отметить, что большая часть представленных устройств родом из Поднебесной. Поэтому вполне целесообразно заказывать их с помощью всем известной торговой площадки Алиэкспресс.

Какой химией заправлять самодельное оборудование

В случае с использованием самодельных устройств, возникает вполне резонный вопрос: какие именно моющие средства как нельзя кстати подойдут для создания рабочего раствора?

На сегодняшний день средства для пенообразования представлены в широком ассортименте, поэтому трудно однозначно утверждать, что химия определенной марки будет наиболее приемлемой в данном случае.

Тем не менее, можно всегда обратиться к аналитическим данным и составить список производителей, пользующихся наибольшей популярностью среди автолюбителей.

Среди них можно выделить следующие фирмы:

  • Автошампунь от Керхер;
  • Отечественное жидкое мыло «Новая Заря»;
  • Шампунь-концентрат «Hi Gear»;
  • Автошампунь «FliNN»;
  • Автошампунь «Grass»

Если тебе есть что добавить, сделай это в комментариях ниже.

Пеногенератор для пенобетона своими руками

Пеногенератор для пенобетона нужен, чтобы вспенить обыкновенный бетон и тем самым изменить его структуру и улучшить теплоизоляционные свойства, уменьшить плотность и массу.

Измененный материал можно использовать для изготовления строительных блоков разной конфигурации или заливки конструкций с применением опалубки.

Содержание

  • 1 Производство пенобетона — состав смеси
  • 2 Пенообразователь своими руками
    • 2.1 Состав пенообразователя
    • 2.2 Как сделать в домашних условиях
  • 3 Изготовление пеногенератора
    • 3.1 3 узла
    • 3.2 Схема
    • 3.3 Сборка — чертеж
    • 3.4 Изготовление
    • 3.5 Изготовление камеры смешивания
    • 3.6 Изготовление пенопатрона
    • 3.7 Соединение камеры смешивания и пенопатрона
    • 3.8 Подключение компрессора
    • 3.9 Подключение емкости

Производство пенобетона — состав смеси

Стройматериал получают разной прочности в зависимости от пропорций компонентов, входящих в состав:

  1. Портландцемент нужен в качестве вяжущего.
  2. Средней и мелкой фракции песок должен состоять из кварца на ¾ и с менее чем 3% уровнем примесей.
  3. Для вспенивания понадобится пенообразователь, синтетический или натуральный.
  4. Вода.

Для изготовления 907 кг сырой пенобетонной смеси с плотностью 800 кг/м³ понадобятся:

  • 420 кг песка;
  • 320 кг цемента;
  • 140 л воды в растворе;
  • 1,2 кг пеноконцентрата.

Состав материала может отличаться в зависимости от назначения. Для первого ряда можно сделать более прочные и тяжелые изделия. Для верхних рядов подойдут облегченные и менее теплопроводные блоки.

Пенообразователь своими руками

Процесс приготовления требует затрат времени и труда, поэтому он имеет смысл, если планируется производить достаточно большое количество стройматериала.

Состав пенообразователя

Чтобы сделать пену для производства пеноблоков своими руками, понадобится раствор из:

  • столярного клея — 0,06 кг;
  • канифоли — 1 кг;
  • каустической соды (едкий натр) — 0,15 кг.

Как сделать в домашних условиях

Этапы изготовления пенообразователя дома:

  1. Сделать клей. 1:10 залить водой сухие куски клея и оставить на 24 часа, чтобы он разбух. Потом нужно нагреть воду с клеем, постоянно мешая, до +60°C. Когда получится однородная масса, состав готов.
  2. Чтобы получить в результате пену, понадобится мыло из канифоли. Для этого требуется вскипятить натр и ввести в кипяток предварительно раскрошенную смолу. Для растворения канифоли понадобится варить смесь около 2 часов.
  3. Полученные составы смешиваются в пропорции 1:6. В раствор клея следует вливать канифольное мыло.

Для дальнейшей работы, чтобы получить высокоплотную (80 г/дм³) пену, понадобится генератор. Для визуальной проверки ее пригодности можно заполнить ведро и перевернуть. Вспененная структура должна остаться на месте.

Меньший по плотности состав снизит качество бетона и изделий из него.

Изготовление пеногенератора

Перед изготовлением пеногенератора для пенобетона своими руками нужно изучить принцип его действия:

  1. В генератор подается смесь пенообразователя и воды, а также сжатый воздух, нагнетаемый компрессором или насосом.
  2. В устройстве они смешиваются и ускоряются из-за уменьшения проходного диаметра в жиклере или сопле Лаваля. В домашнем варианте — сетке из металла (для чистки посуды на кухне).
  3. После прохождения через сетчатую структуру и наполнения воздухом смесь вспенивается.

Дальше пену нужно подать внутрь бетономешалки, чтобы получился пенобетон.

3 узла

В состав генератора для создания пены входят следующие основные подсистемы:

  1. Устройство подачи. В его емкость, например, доработанный газовый баллон б/у, заправляется пенообразователь, который поступает для преобразования.
  2. Дозирующий модуль. Регулирует подачу, а значит, плотность пены и характеристики итогового раствора — марку изделий из бетона.
  3. Преобразующее устройство. В нем из воды, воздуха и пенообразователя получается пена.

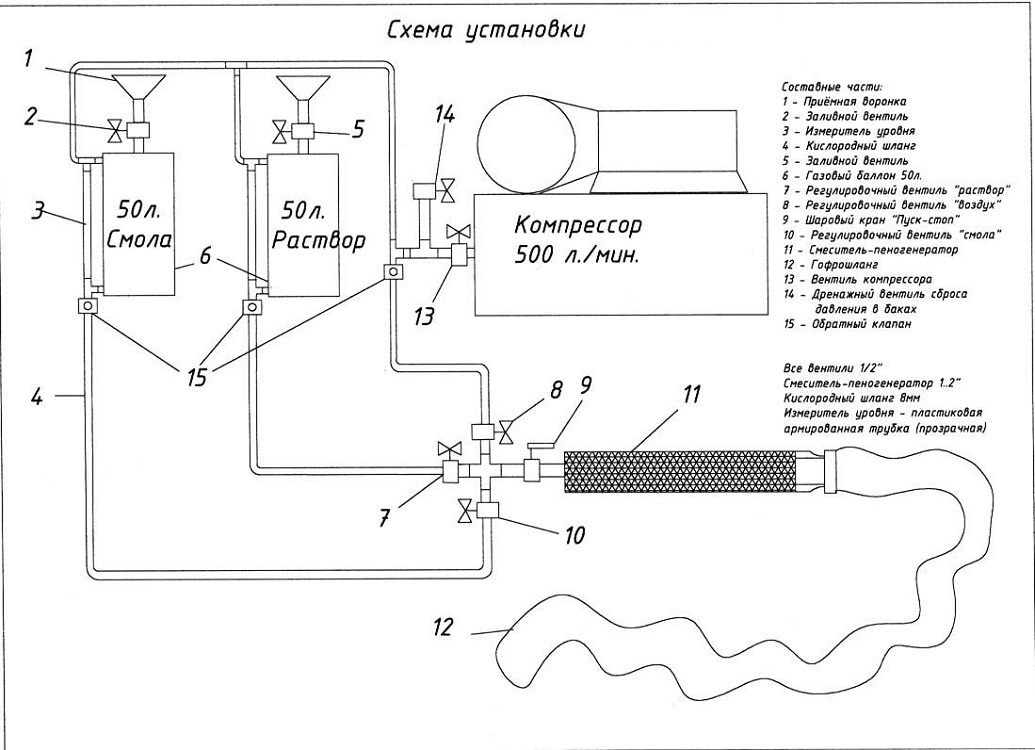

Схема

В схему устройства необходимо включить:

  • дозирующий модуль, чаще всего состоящий из вентилей, регулирующих количество пенообразующей смеси и воздуха;
  • тройник или камеру смешивания;
  • сопло Лаваля или жиклер;
  • пенопатрон.

Существуют более сложные вариации схем, включающие емкость, патрубки и шланги, компрессорную установку, а также дополнительные конструкции преобразователя — диффузор, обратный клапан с патрубком для всасывания, стыковочный фланец и груз.

Сборка — чертеж

Для сборки установки понадобятся точные чертежи устройства с указанием размеров, диаметров и резьбы, на которых видны в разрезе все части конструкции.

На сборочном чертеже в зависимости от вида используемого прибора должны быть представлены:

  1. Запорный вентиль, управляющий подачей раствора.
  2. Вентиль, с помощью которого настраивается плотность пены (количество концентрата и воды).
  3. Вентиль, регулирующий давление воздуха.
  4. Муфта соединительная.
  5. Камера для смешивания.
  6. Жиклер (шайба) 10 мм в диаметре.
  7. Пенопатрон.
  8. «Ерш» с сетчатой шайбой и резьбовым соединением.

Изготовление

Плотность пены и другие показатели ее качества зависят от выбора конструкции и правильности сборки генератора, который должен обеспечивать точное смешивание строительной смеси, воды и воздуха.

Понадобятся материалы и инструменты:

  • вентили для регулировки и запирания;
  • труба пластиковая или металлическая;
  • гибкие шланги;
  • компрессор или насос;
  • сетки;
  • емкость или металлический лист;
  • тройники;
  • специально выточенные элементы, например, сопло Лаваля;
  • емкость (готовый баллон) или лист металла для изготовления;
  • схема и чертежи.

Изготовление камеры смешивания

Потребуется взять приготовленную трубу и приварить к ней 2 патрубка:

  1. С торца чаще всего подают воздух.
  2. Эмульсия пенообразующего концентрата подсоединяется под углом 90°, а в некоторых конструкциях используют угол 45°.

Чтобы сделать более надежное устройство, в каждый из патрубков (боковой и торцевой) монтируют 2 крана:

  • регулировочный — для изменения количества, давления, напора подачи;
  • запорный, позволяющий в случае необходимости полностью перекрыть поступление.

2 вентиля ставят для того, чтобы после осуществления настроек качества пены, не сбивать их каждый раз при выключении устройства или прекращения подачи.

Патрубок для смеси делают больше воздушного на 20%.

Изготовление пенопатрона

Для выхода готовой смеси приваривается специальный патрубок ко 2 заготовке трубы.

Чтобы ограничить скорость выхода пены, в патрубке делается диффузор — воронка.

Превращение смеси в пену осуществляется с помощью фильтров в виде сеток. В домашних конструкциях используют готовые фильтры или более дешевый, но не менее эффективный вариант, — сеточки, которые сделаны для чистки кухонной утвари.

Нужно взять металлические проволочные сетки и набить ими патрубок по всей длине, делая это как можно плотнее.

Сетчатая шайба, установленная на выходе патрона (в «Ерше»), служит, чтобы кусочки проволоки от сеток не попадали в пену.

В качестве корпуса для пенопатрона можно использовать пластиковые патрубки, производимые для канализационных систем. Часто концевой «Ерш» не используют, а ставят различные ограничители, не позволяющие сеточкам выпасть.

Соединение камеры смешивания и пенопатрона

Пенапатрон нужно соединить в торец со смешивающей камерой. Между ними ставится шайба жиклер или сопло Лаваля, которые служат для повышения скорости движения смеси по пеногенератору.

Применение сопла увеличивает коэффициент полезного действия системы на 30-40%. В соплах Лаваля, сделанных самостоятельно, ставятся круглые металлические пластины с множеством небольших отверстий.

Вариант с жиклером более дешев, его легче найти и установить, он может быть использован в качестве временной меры. Его, как и сопло Лаваля, ставят перед пенопатроном после камеры смешивания (тройника).

Наиболее распространенные параметры для сопла Лаваля:

  • диаметр отверстия в центре — 10 мм;
  • выходной диаметр относительно глубины делается 3:1;
  • соотношение входного диаметра и глубины должно быть более 30 мм (1:1).

Оптимальные размеры пенопатрона, который делается для производства до 500 л пены, составляют 600-800 мм в длину и 50-80 мм в диаметре. Для меньших объемов (до 200 л) диаметр патрона делают 30-40 мм.

Подключение компрессора

Пенобетонный агрегат включает в себя компрессор, который может быть любым по конструкции, но с давлением около 6 атмосфер.

Для регулировки последнего лучше использовать манометр, редукционный клапан и ресивер.

Если емкость пеногенератора представляет собой бак объемом 200 л, то вместо компрессора можно применить насос с давлением в 2-3 атмосферы.

Подключение емкости

Бак, содержащий пенообразователь, нужно подсоединить к боковому патрубку, соединенному с камерой смешивания.

Емкость принято устанавливать на каркас с колесами для удобного перемещения на объекте. С боковым патрубком ее соединяют с помощью гибкого шланга, через который эмульсия пенообразователя поступает в камеру смешивания.

Для производства большого объема продукта к емкости подключают небольшой дополнительный насос, способствующий более эффективной подачи эмульсии. Но нередко оставляют систему, работающей самотеком.

При монтаже все части пенообразователя должны быть соединены надежно и плотно. Для этого используют прокладки, уплотнительные муфты, ленту Фум и т.д.

Изготовленный своими руками пеногенератор для пенобетона обойдется дешевле купленного в магазине. Изготовленные из произведенной им пены блоки не будут отличаться качеством.

Как сделать машину для производства пены своими руками — самодельная

Как сделать машину для производства пены своими руками

Вы ищете веселый и недорогой способ развлечь своих детей этим летом?

Как насчет изготовления пеногенератора! Это намного проще сделать, чем вы думаете, и у вас, скорее всего, уже есть необходимые материалы в вашем доме.

Чтобы узнать, как сделать пеногенератор своими руками, ознакомьтесь с полным руководством и видео ниже!

ЗАПАСЫ:

  • Большой мусорный бак или бочка
  • Воздуходувка
  • Шланг
  • 5 бутылочек детского шампуня
  • Ремень с храповым механизмом
  • Большое пляжное полотенце
  • Клейкая лента или изолента (не показана на фото выше)

ПОСМОТРИТЕ ПОЛНЫЙ ПРОЕКТ ИЛИ ПРОЧИТАЙТЕ ШАГИ НИЖЕ!

ШАГИ:

Шаг 1: Возьмите мусорное ведро или бочку и добавьте 5 бутылочек детского шампуня.

Шаг 2: Наполните мусорное ведро водой наполовину.

Шаг 3: Поместите пляжное полотенце поверх мусорного бака, покрыв примерно 3/4 его поверхности. Когда вы сделаете это, вы должны увидеть пузырьки внутри мусорного бака.

Шаг 4: Возьмите шланг и растяните его, если необходимо. Затем возьмите один конец шланга и поместите его в отверстие, которое вы оставили в мусорном баке на шаге 3 (вам нужно, чтобы конец шланга касался дна внутри мусорного бака). Наконец, накройте шланг остатками пляжного полотенца.

Шаг 5: Возьмите воздуходувку и поместите ее на другой конец шланга из шага 4.

Шаг 6: Оберните изолентой или изолентой место, где встречаются шланг и пляжное полотенце. Делая это, мы гарантируем, что шланг не оторвется от внутренней части мусорного бака.

Шаг 7: Возьмите храповой ремень, наденьте его на верхнюю часть мусорного бака и затяните на месте. Добавляя ремешок с храповым механизмом, мы гарантируем, что пляжное полотенце не соскользнет с мусорного бака и все останется на месте.

Шаг 8: Включите воздуходувку и наблюдайте, как оживает пеногенератор!

Создание этой пенной машины было очень увлекательным, и дети развлекались на несколько часов (смеется)!

-Jen

Если вы ищете другой способ развлечь своих детей этим летом, ознакомьтесь с нашим руководством по созданию собственного курса Ninja Warrior!



Сделай сам, дети

Рекомендуемые посты

  • Рождественские гномы

  • 3 Домашние костюмы на Хэллоуин, сделанные из картонных коробок

  • Проект на открытом воздухе: 2 способа обновления подушки для патио.

Сборка пеногенератора из воздуходувки и водяного насоса

Представьте себе ванну, переполненную пеной, но это клубный танцпол, где всю ночь звучит музыка. Это то, что известно как «пенная вечеринка» — дикая и захватывающая концепция, которую, тем не менее, многим еще предстоит испытать. Эта концепция приобрела популярность на Ибице в 1990-х, а пенные вечеринки регулярно проходят в ночных клубах и на фестивалях по всему миру.

Пена производится с помощью пеногенератора с очевидным названием, и его можно легко купить или взять напрокат для любого, кто хочет провести такое мероприятие. Однако это не хакерский путь. Если вы немного изобретательны и соблюдаете меры предосторожности, вот как вы можете сделать это самостоятельно.

Как работают пеногенераторы?

Это пенная вечеринка. Да, у вас обязательно должен быть один.

Если вы когда-нибудь пускали мыльные пузыри, вы знакомы с основной теорией. Создайте мыльную пленку на отверстии, а затем продуйте воздух, и можно будет сформировать пузырь.

Пена создается таким же образом — это просто миллионы и миллиарды крошечных пузырьков, сложенных вместе. Чтобы создать пену, нам, по сути, нужно выдувать множество крошечных пузырьков одновременно. Вместо одной палочки для пузырей, сделанной из петли проволоки и смоченной в мыле, нам нужно создать что-то гораздо меньшее, тысячи раз параллельно. Это FPGA для выдувания пузырей.

Отправной точкой является использование тканевой мембраны, которая будет выступать в качестве поверхности, на которой образуются пузырьки. Затем эту мембрану замачивают в мыльной воде. В этот момент ткань превращается в матрицу крошечных отверстий, покрытых мыльной пленкой. При пропускании воздуха через эту ткань одновременно образуются тысячи пузырьков, которые сливаются в пену. Поддерживайте поток воздуха, держите ткань влажной, и, приятель, у вас есть пеногенератор!

Практический подход

Изготовление пеногенератора может быть как дешевым, так и чрезвычайно дорогим, в зависимости от материалов и оборудования, которые у вас уже есть. Основными необходимыми компонентами являются пенопластовый конус, насос, бак и подача воздуха. Это руководство является лишь одним из способов изготовления пеногенератора с целью использования дешевых и легкодоступных компонентов. Если у вас есть деньги, чтобы бросить на сборку, или много отличного снаряжения, которое лежит вокруг, есть и другие пути, но это должно помочь вам начать в правильном направлении.

Принципиальная схема выносного воздушного пеногенератора. Сравните это с машиной прямого пенообразования, где мембрана и спринклерная головка прикреплены непосредственно к выходному отверстию источника воздуха.

Резервуар — это простое соображение — это сосуд для хранения вашей смеси с мыльной водой. Для вечеринки из 30 гостей с танцплощадкой 4×4 м должно хватить 250 литров. В принципе, можно использовать любую посуду, от бочек до мусорных баков. Однако, учитывая, что люди будут танцевать в вашей пене, чистота имеет первостепенное значение. Лучше всего использовать новый чистый бак — использование старой 44-галлонной нефтяной бочки, вероятно, вызовет у всех ваших друзей контактный дерматит и испортит ночь.

Не стоит недооценивать прелесть большой бочки в стиле видеоигр во дворе. В нашем раньше хранился этанол, и нужен был вырез люка для установки насоса.

Иногда переборщить проще. Приобретите себе большой прочный насос, и вам не придется беспокоиться о том, справится ли он со своей задачей.

Для производства вина мы использовали пластиковую бочку, в которой раньше находился пищевой этанол, и несколько раз мыли ее перед использованием. Он был легким, дешевым, а верхнюю часть можно было легко отрезать, чтобы мы могли вставить насос. В качестве пенообразующей жидкости в большинстве самодельных сборок рекомендуется использовать 2%-ную смесь мыльной воды. Этот автор добился успеха, смешав 5 литров жидкости для мытья посуды с 250 литрами воды. Здесь важно достичь минимальной концентрации; много времени было потрачено на размышления о том, почему машина не производит пену, пока не пришло осознание, что наша смесь была разбавлена ​​в 10 раз слишком сильно.

Водяной насос предназначен для подачи мыльной воды из бака в пенный конус с достаточным давлением, чтобы хорошо распылить ее через распылительные форсунки. Любой насос, способный подавать 10 литров в минуту с напором в несколько метров, должен подойти, но найти что-то подходящее для непосвященных может быть сложно.

После неудачного эксперимента со сливным насосом от стиральной машины мы решили потратить 70 долларов на самый дешевый высокопроизводительный погружной насос, который смогли найти. При максимальном расходе 233 литра в минуту его производительность была избыточной для применения. Однако при работе в рамках временных и бюджетных ограничений лучше один раз переусердствовать, чем дважды занижать. Будучи погружным насосом, он также упростил нашу сантехнику. Вместо того, чтобы беспокоиться о заливке насоса и установке фитингов и шлангов к баку, мы просто вставили насос и включили его. Учитывая, что дешевые погружные насосы с высоким расходом легко доступны в большинстве крупных сетей скобяных изделий, они являются беспроигрышным выбором и выполнят свою работу.

Подача воздуха находится там, где проще сэкономить на деталях. Это будет первая область для улучшения, если мы сделаем последующую сборку.

Варианты подачи воздуха становятся более разнообразными. Для этого применения требуется большое количество относительно медленно движущегося воздуха, который лучше всего подходит для создания пузырьков. Ваш выбор здесь также повлияет на дизайн пенопластового конуса. Лучший вариант — выбрать большой промышленный вытяжной вентилятор, который часто используется в динамометрических стендах двигателей. Они состоят из мощного вентилятора, установленного в цилиндрическом корпусе, и часто можно прикрепить пенопластовую мембрану конуса и спринклерные головки прямо спереди, что упрощает работу. Однако эти вентиляторы довольно дороги даже на вторичном рынке. Альтернативным более дешевым вариантом может быть использование воздуходувки или пылесоса. Для нашей сборки мы смогли получить два подержанных пылесоса из ломбарда по 5 долларов каждый. При настройке вакуума было легко присоединить трубу для подачи воздуха к пенопластовым конусам. Хотя они не производят столько воздуха и, следовательно, не так много пены, как большой вентилятор, по цене они являются отличным способом построить функциональную машину для производства пены. О, и они тоже чертовски шумные. Впрочем, для игроков это не имеет значения — включите стереосистему погромче, пиво льется рекой, и они и глазом не моргнут.

По сути, пенопластовый конус состоит из подачи воды и подачи воздуха, помещенных в ведро под тканевой мембраной. На фото видно, что воздухозаборник направлен вниз, а сопло спринклера направлено вверх.

Конус из пенопласта — звезда шоу; здесь происходит все действие. Тканевая мембрана натянута на отверстие, через которое продувается воздух. Пенопластовый конус также содержит распылительные форсунки, через которые мыльная вода распыляется на мембрану, чтобы она оставалась влажной и готовой к образованию пузырьков.

Простой способ сделать пенопластовый конус — натянуть старую хлопчатобумажную футболку через отверстие ведра и закрепить ее стяжкой. Затем можно просверлить отверстия, чтобы можно было установить водопровод в ведро и распылительную насадку, а также большую входную трубу для подачи воздуха. Оба эти отверстия должны быть хорошо загерметизированы, чтобы весь воздух, поступающий в пенопластовый конус, выходил через мембрану. Любые отверстия уменьшат количество воздуха, используемого для образования пены.

Этот стол имеет прорезь посередине, через которую проходят воздушные и водяные шланги. Обратите внимание на кран на водопроводной линии, позволяющий перекрыть воду в случае неисправности.

Кстати, направлять форсунку на мембрану на самом деле не так уж и важно. В правильно запечатанном пенопластовом конусе любой поступающей воде некуда будет деваться, кроме как через мембрану, поэтому проникающий внутрь воздух будет иметь тенденцию переносить ее туда так или иначе. В нашей конструкции мы устанавливаем воздушный шланг сбоку от ведра, пропуская его через 90-градусный изгиб, чтобы дуть в сторону основания. Это заставляет воздушный поток поворачиваться на 180 градусов, чтобы достичь выходного отверстия, замедляя его и помогая потоку развиться до полного диаметра ковша. Это важно, так как поток от наших воздуходувок представляет собой небольшую быструю струю; для хорошего производства пены нам нужен более медленный и широкий поток воздуха. Затем мы прикрепляем маленькую ирригационную насадку к концу водяного шланга, подаваемого насосом, и также подаем его сбоку. Затем ведро заклеивается скотчем и суперклеем, и пенопластовый конус готов к работе.

Соедините все эти части, и вы получите работающую машину для производства пены!

Вопросы безопасности

Безопасность является важным фактором при работе с пеногенератором. На любой буровой установке, сочетающей воду и электричество, необходимо принять меры предосторожности, чтобы избежать риска поражения электрическим током; последствия могут быть трагическими, если этому не уделить должного внимания.

Размещение воздуходувок внутри шкафа снижает уровень шума, но также увеличивает рабочую температуру. За этим тщательно следили, чтобы избежать возгорания.

Пеногенератор должен быть сконструирован таким образом, чтобы электрические детали и кабели не соприкасались с водой или пеной. Это должно быть верно как при нормальной работе, так и в случае утечек или неисправностей. Закон Мерфи говорит нам, что что пойдет не так, то пойдет не так, и поэтому машина должна быть спроектирована так, чтобы быть безопасной даже в случае сбоев. В нашей конструкции при использовании погружного насоса с надлежащим номиналом система подачи воды может считаться электрически безопасной. Воздух от воздуходувок также подается к конусу пенопласта по трубам, удерживая их на достаточном расстоянии от воды и пены. Воздуходувки также были приподняты над полом, чтобы они оставались сухими при повышении уровня пены. Помещением, выбранным для пенной вечеринки, была кухня, в которой не было электрических розеток на уровне пола, которые могли бы непреднамеренно включиться и создать опасность. Все выходы в комнате были на высоте, а пена находилась значительно ниже этого уровня, чтобы избежать электрического контакта с жидкостью.

Безопасность также касается рабочих процедур. Во время нашей вечеринки пеногенератор работал только под строгим контролем в течение ограниченного периода времени. Это означало, что в случае утечки или возгорания кто-то всегда был рядом и был готов остановить машину. Несколько человек были проинформированы о том, что делать в случае пожара или другой неисправности. Это включало в себя ознакомление группы с расположением огнетушителей и электрощита дома на случай, если станет небезопасно приближаться к машине, чтобы выключить ее.

Хитрость заключается в том, чтобы принять надлежащие меры предосторожности, чтобы безопасно выполнять опасные действия.

Нет, нет, нет, нет, да!

Более поздние улучшения были достигнуты за счет установки пенопластовых конусов на столе, а не на подвешивании к раме, как показано на рисунке. Это значительно улучшило производство пены, хотя мы не уверены, почему.

Всякий раз, когда вы строите проект, связанный с водой, очень вероятно, что вы получите протечки. Мы сталкивались с тем, что шланги соскальзывали с зазубрин, дыры в наших водопроводах и даже бак просто выкачивался из-за того, что в насосе не было запорного клапана. Это побудило нас со временем улучшить конструкцию, установив краны в нескольких местах на наших линиях, чтобы мы могли быстро перекрыть все в случае утечки. Это означало, что в ходе шумной вечеринки мы пролили всего 50 литров жидкости, когда наши шланги полностью лопнули на полпути. Это также позволяет регулировать скорость потока в пенопластовых конусах, чтобы максимизировать производство пены и избежать проблем с переливом.

Этот автор хотел бы провести год, исследуя гидромеханику и инженерные факторы, связанные с производством наилучшей пены; если у вас есть советы, обязательно поделитесь ими в комментариях.

В буквальном смысле, хорошее чистое развлечение.

В таком проекте никогда не недооценивайте важность привлечения других людей для помощи. Если рядом есть люди, которые берут инструменты и предлагают разные точки зрения, это может значительно ускорить устранение неполадок. Люди также могут использовать различные навыки. Наш проект стал намного надежнее благодаря помощи опытного батрака, который смог показать мне, как лучше подгонять наши трубы к зазубренным фитингам с помощью чайника.
