Какой из вариантов перемычки является наиболее подходящим, определяет сам клиент или строители в зависимости от разных факторов. Допустим, нужно перекрыть 2-х метровый проем в стене из 40-го блока. Получается, вам нужна перемычка 2,5 м на 400 мм. Ее вес более 200 кг, значит, для ее монтажа необходимо использовать кран.

Если подъездные пути не позволяют крану подъехать к дому, то клиенту придется принять решение в пользу U-образных блоков.

Если проем метровый, то удобнее смонтировать перемычку 1,5 м на 400 мм. Ее вес около 120 кг, поэтому 4-6 рабочих смогут поднять эту перемычку и смонтировать ее вручную.

Получается, при тех же условиях, когда кран не может подъехать к дому, при небольшом проеме предпочтительнее выбрать готовую перемычку, так как ее монтаж значительно проще. Таким образом, для каждого отдельного проема в доме подбирается наиболее удобный для монтажа вариант перемычки.

Классификация перемычек

Перемычки классифицируются на несущие и самонесущие.

Несущие перемычки воспринимают нагрузку от собственного веса, перекрытий, а также временных и постоянных нагрузок всего здания. Так, к примеру, в 3-х этажном здании, нижняя перемычка воспринимает нагрузку кладки, перекрытия и кровли. Несущие перемычки воспринимают нагрузку порядка 3 тонн на 1 п.м. за счет армирования.

Самонесущие перемычки из газобетона несут только собственный вес и несколько рядов блоков в пределах этажа. Они воспринимают нагрузку приблизительно 200 кг на 1 м.п.

Несущие перемычки

Завод «Коттедж» производит несущие перемычки от 1,5 м до 2,5 м. Таким образом, мы можем перекрыть метровый проем, например окно или дверь, при применении 1,5 метровой перемычки, по 25 см оставляем на опирание. Ширина перемычки соответствует ширине блока. Так, под 20-й блок изготавливается перемычка шириной 200 мм, а под 40-й блок продаются готовые перемычки шириной 400 мм. По высоте перемычки соответствуют высоте блока – 250 мм.

Важно иметь паспорт качества на перемычку, в котором указаны ее несущие способности.

Несущие перемычки бывают U-образные, сделанные из U-образных блоков.

U-образный блок представляет собой элемент в виде буквы П с пустотой внутри. Его размеры 500 мм на 400 мм под 40-й блок, высота — 250 мм. В настоящее время такие блоки выпускают ГК ГРАС и завод «ТЕПЛОН».

Для устройства такой перемычки в проеме устанавливаем временную деревянную опору. На нее выкладываем U-образные блоки как несъемную опалубку, вставляем в лоток пространственный каркас и заливаем бетоном. В этом случае нагрузку несет бетонная перемычка, которую мы залили внутри. Снаружи остается цельный блок, по сути представляющий собой систему несъемной опалубки. Для уменьшения теплопотерь с внешней стороны перемычка обкладывается утеплителем.

При устройстве перемычек в доме из газоблока применяют также комбинированный тип, то есть железобетонные с утеплением и, допустим, с облицовкой кирпичом. В этом случае устанавливают съемную опалубку, в которую укладывают пространственный каркас и заливают бетоном. С внешней стороны для избежания теплопотерь перемычку необходимо утеплить, поэтому при ее устройстве лучше сразу оставлять место для утеплителя. Допустим, если блок 40-й, балку можно залить на 250 мм, а остальное пространство – 150 мм заполнить высокоэффективным утеплителем и облицевать газобетоном. В итоге, газобетон должен выйти вровень с другими блоками, в результате чего вы получите однородную ровную конструкцию дома снаружи, которую будет легко обработать и отштукатурить.

В несущих перегородках есть узлы, где используются металлические перемычки. Необходимость их применения в каждом конкретном случае определяют строители. Здесь важно правильно рассчитать сечение балки, так как она будет воспринимать нагрузку от вышестоящих этажей. Металл хорошо проводит холод, поэтому необходимо эту балку эффективно утеплить, изолируя внешнее и внутреннее пространство, чтобы избежать промерзания по металлу. Это, как раз, и является самым сложным.

Самонесущие перемычки

В настоящее время самонесущие армированные перемычки выпускает ГК ГРАС.

Самонесущие перемычки из газобетона воспринимают нагрузку собственного веса и нескольких рядов до перекрытия.

Такие перемычки применяются в монолитном строительстве, например, в высотных домах, где газобетон не является несущим, либо во внутренних перегородках.

К примеру, если перегородка 100-150 мм, берем 3-4 прутка арматуры 20-й или 22-й, и закрепляем с заходом на стену по 15-20 мм. На нее укладываем перегородочный блок и склеиваем. Это необходимо для того, чтобы блоки над дверным проемом не упали под нагрузкой собственного веса.

Основное преимущество самонесущей перемычки – легкость монтажа. К тому же, в связи с тем, что такие перемычки можно возводить на клеевом растворе, решается проблема с появлением мостиков холода.

В качестве самонесущей перемычки можно использовать также деревянный брусок с сечением 100*100 мм или 150*150 мм с заходом на стену по 15-20 мм. Решение о применении такой перемычки можно принимать на основе расчетов нагрузки.

Узнайте больше о газобетоне и о строительстве из него в учебном центре «Газобетон63.ру»

Покупайте газобетон у экспертов

1.
   Ни копейки переплаты, вы получаете газобетон по заводской цене и максимально-выгодные цены на доставку
2.
   Бесплатные консультации от ведущего специалиста по газобетону в Самарской области — Виталия Маркова
3.
   Возможность оплатить материал после его доставки на объект
4.
   Дополнительно проверяем качество газобетона для наших клиентов. Проводим исследования в независимых лабораториях
5.
   Везем блоки быстро, но аккуратно. Водители – профессионалы дополнительно укрепляют и защищают ваши блоки перед транспортировкой к месту разгрузки
6.
   Учебный центр «Газобетон63.Ру»  — узнайте, как правильно работать с газобетоном и как проверять качество работы своих строителей
7.
   Можем порекомендовать проверенных строителей, которые прошли специальное обучение по работе с газобетоном

Все новости

Последние новости

Коллектив компании Газобетон63 поздравляет всех с наступающим праздником!29. 12.2022

Пусть Новый год принесет Вам удачу, радостные моменты, здоровье, счастье, благополучие!

Оправдает все ожидания и исполнит все мечты.

Фотоотчет с обучения по Строительству из газобетона от 09.12.202213.12.2022

Приглашаем Вас на следующее мероприятие, которое проведем уже в Новом 2023 году 21 января в 10.00

Монтируем железобетонные сваи в любое время года12.12.2022

Работаем по всей Самаре и Самарской области

Ленинградская область08.12.2022

Ведется строительство дома из газобетонных блоков Саратовского завода Грас

Самарская область, Кинель-Черкассы06.12.2022

Площадь фасада дома — 240 м2

с. Колодинка Красноярский район Самарской области30.11.2022

Дом из газобетона без утепления — 180 м2

Обратный звонок

Получить совет в выборе завода

Связаться с Ольгой

Связаться с Максимом

Связаться с Иваном

Связаться с Аленой

Посоветую вам проверенных строителей

Рассчитаю выгоду покупки газобетона зимой

Собираетесь к нам в гости?

Видео-инструкция

Политика конфеденциальности

Текст политики конфеденциальности

Заказать проект

Из чего лучше сделать перемычки в доме из газоблока

23.07.2019

•



  Назад


В доме из газобетона оконные и дверные проемы требуют дополнительного укрепления. Это могут быть перемычки из газобетона, U-образных блоков, монолитного бетона, а также на углах или арматурных прутьев. Они отличаются между собой стоимостью, эффективностью, быстротой монтажа. Точные параметры площади опирания перемычек, их длина и ширина рассчитываются в зависимости от ширины оконного проема и высоты стены над ним.

В домах из газоблоков предполагается минимальная ширина простенка в 60 см. При уменьшении ширины нужно выполнить вертикальное усиление простенка: армирование методом заливки стальных прутьев внутри U-блоков или закладкой прутьев в вертикальный паз рядом с отверстием с последующей фиксацией арматуры в фундаменте и плитах межэтажного перекрытия.

Для укрепления отверстий строители часто используют заводские решения, так как сделать перемычку над окном из газобетона из готовых армированных изделий проще. Готовые перемычки применяются для перекрытия проемов шириной до 2,5 м.

Изготавливаются перемычки из стальной арматурного каркаса и газобетона марок D500-D700 с увеличенной прочностью на сжатие. Могут изготавливаться на заказ — под конкретные параметры, установленные для строительства.

Особенности

Преимущества готовых перемычек из газобетона:

• высокая скорость укладки;
• отсутствие «мостиков холода»;
• сравнительно небольшой вес.

Гладкая поверхность и точная форма изделий не портит равенство кладки стены, поэтому для внешней отделки можно использовать фасадную краску или тонкослойной штукатурку. Большим плюсом является и однородность поверхности стены, когда дело дойдет до штукатурных работ.

Рекомендации по укладки перемычек

Перемычки над окнами в доме из газобетона устанавливаются на целые блоки, опора на стены должна составлять не менее 25-30 см с каждой стороны. Продольные пустоты заполняются клеевым или цементным раствором. Удобно, когда толщина балки совпадает с толщиной кладки, а высота — с высотой блока. При строительстве дома с толстыми стенами допускается заключение нескольких изделий. Например, для стены толщиной 500 мм можно приобрести 2 балки толщиной 300 и 200 мм и установить их над одним отверстием.

Правильное положение перемычек из газобетона при заключении указывается маркировкой. Недопустимо крепить балки вертикально или нижней частью вверх. Также запрещается отпиливать часть изделия, сверлить в нем отверстия, штробить или влиять другим механическим способом, так как это уменьшает его несущую способность.

Изделия для несущих стен изготавливаются толщиной равной или более 200 мм. Одна большая перемычка может весить около 100-200 кг., Поэтому для их укладки может понадобиться подъемник. Если нужно усилить отверстие в несущих стенах, можно использовать газобетонные балки толщиной от 100 до 150 мм. Их вес редко превышает 50 кг., Поэтому при заключении можно обойтись без применения спецтехники. Единственный недостаток готовых изделий — высокая стоимость. Поэтому при поиске экономичных вариантов того, как сделать перемычки над окном из газобетона, отдается предпочтение менее дорогим способам.

Перемычки из U-блоков

Один из самых распространенных вариантов — изготовление балок в несъемной опалубке, в качестве которой выступают газобетонные U-блоки марки D500 и выше.

Такой способ позволяет получить ровную внешнюю поверхность с одинаковым рисунком кладки и подходит для отверстий до 3 м.

Технология монтажа

Монтаж перемычек с использованием U-блоков выполняется в несколько этапов:

1. По уровню верхней линии кладки устанавливается прочная доска и фиксируется подпорками так, чтобы перемычка с газобетона не прогнулась под собственным весом и залитого бетона. Подпорки можно сделать из разных материалов — деревянных брусков, металлических труб, колонок кирпича и др.
2. На доску заключаются лотковые блоки толстой стенкой наружу так, чтобы края конструкции заходили на кладку не менее чем на 25 см с каждой стороны. Вертикальные швы и горизонтальный сегмент опорной части проклеиваются.
3. Для утепления конструкции рекомендуется вложить внутрь блоков от внешней стенки письмо экструдированного пенополистирола или минеральной ваты высокой плотности.
4.  Еще для изготовления перемычек над окнами в доме из газобетона вяжется каркас из арматуры. Для него используются строительная арматура диаметром 12-16 мм, покрыта антикоррозионным составом, вязальная и кольцевой провод.
5. Замешивается бетон M200 и заливается внутрь конструкции, уплотняется и выравнивается по верхней границе блоков. Важно, чтобы смесь со всех сторон покрывала арматуру.

В ряде случаев для лучшего распределения нагрузки применяется горизонтальное армирование кладки в предыдущем ряду от того, где устанавливается перемычка. Убрать доску и временные подпорки для продолжения кладки стены можно после того, как бетон наберет минимальную прочность. Сроки зависят от погодных условий и температуры окружающей среды.

Перемычки иэ монолитного бетона

Способ заливки монолитной бетонной балки является одним из самых дешевых вариантов обустройства перемычек над окнами в стенах из газобетона. Этот метод наиболее хлопотный, но позволяет создать прочную конструкцию хорошо выдерживает любые нагрузки. Серьезным недостатком данного метода является тот факт, что теряется однородность поверхности стены, а это крайне нежелательно при тонкослойном нанесении штукатурки.

Технология выполнения работ

Создание монолитной балки во многом напоминает устройства перемычек с лотковых блоков, но имеет свои существенные отличия. Работы выполняются в такой последовательности:

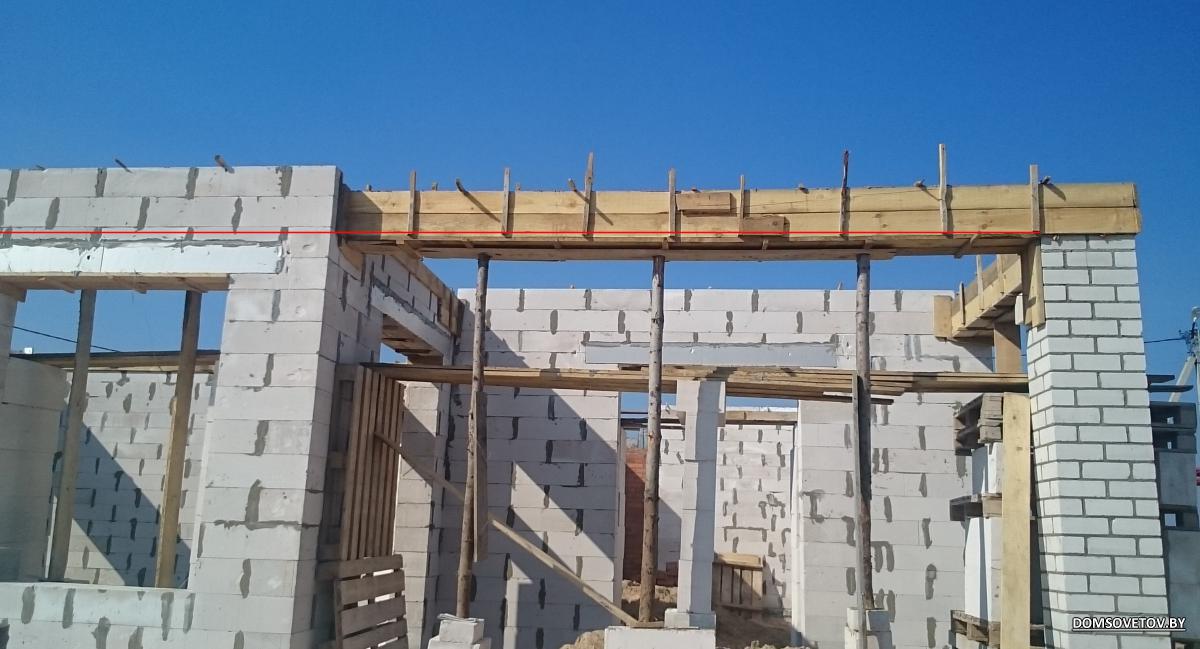

• Монтируется съемная опалубка из досок и брусьев. Также возможно использование листовых материалов (фанеры и так далее.). Конструкция укрепляется поперечными и вертикальными брусками с шагом не более 50 см и подпорками. Опалубка сооружается после заключения блочного ряда. Для нее оставляют по 20-30 см пространства по обе стороны от будущего отверстия.
•
• С внешней части стенки опалубки закрепляется утеплитель. Для таких целей чаще всего используют листы пенополистирола или экструдированного пенополистирола.
•
• После этого вяжется арматурный каркас из стальных прутьев. Для формирования каркаса лучше использовать кольцевой и вязальная проволока, но для небольших домиков с легкой кровлей можно использовать стальную армирующую сетку. Она режется на квадраты, в которых вязальной проволокой крепятся прутья.
•
• Далее оборудована опалубка заливается раствором M200 — M300 на высоту строки блоков, утрамбовывается и выравнивается.
•
• Снимать боковую опалубку возможно после вступления раствором минимальной марки прочности, а нижнюю горизонтальную доску лучше оставить до полного его высыхания. В жаркую погоду следует регулярно смачивать бетон, пока он не наберет должную прочность.

Внешняя часть перемычки в доме из газобетона потребует отдельного предварительного оштукатуривания при отделки фасада декоративной штукатуркой непосредственно по блоку без возможного утепления стен. По утеплителю наносится слой армирующая смесь, в который топится щелочестойкая армирующая сетка и разравнивается.

Перамычки из углов

Конструкция с использованием металлических уголков относится к бюджетным вариантам, особенно по сравнению с перемычками из газобетона. Но уголки допускается применять только при определенных условиях — ширина отверстий должно быть до 1,2 метров при высоте стены поверх них не менее 2/3 этой ширины.

Советы экспертов по применению уголков

Сначала в блоках из газобетона вырезаются пазы с отступом от края блока на 1/3 его ширины. Обычно отступление составляет 10-13 см. Конструкция также должна опираться на стены. Главное правило — расположить уголков снаружи и изнутри. В этом случае металлические опоры обеспечивают необходимую для газобетона площадь опоры.

Для проемов шириной до 1,2 метра достаточно угла с шириной полки 50 мм. Стальные опоры нужно обработать антикоррозийным составом и оштукатурить. Чтобы штукатурка лучше держалась, уголки перед монтажом можно обратить щелочестойкой или штукатурной сеткой.

Перемычки в небольших отверстиях

Прорези шириной менее 1,2 метра не требуют большого усиления. Так как делать перемычку над окном из газобетона с железобетонной балки дорого и нецелесообразно, рекомендуется воспользоваться методом армирования стальными прутьями.

Но этот способ, как и предыдущий, применяется только для случаев, когда высота кладки стен этаж отверстия больше, чем 2/3 его ширины. Более того, мы не рекомендуем применять данный метод для несущих стен. Для распределения нагрузки достаточно горизонтального армирования кладки по сторонам от отверстия и в зоне подоконника.

Технология робот

Технология кладки блоков газобетона этаж отверстий без применения усилительных элементов предусматривает следующую последовательность действий:

• Излагается ряд блоков к отверстию. Обязательно остается пространство в 20-30 см для закладки арматуры. В отличие от заключения перемычки из газобетона с помощью U-блоков, не нужен монтаж съемной опалубки.
• Укладывается арматура. В среднем на дверной или оконный проем понадобится 4 прута диаметром 10 мм. Для этого подойдут стержни периодического профиля с выраженным рифлением класса A-III.
• В блоках делаются штробы на определенном расстоянии. Для этого удобно использовать штроборез или фрез. Важно, чтобы канавки не находились слишком близко к краю.
• Углубление заполняются раствором или клеем. Затем блоки из газобетона устанавливаются на закрепленные стальные стержни. Вертикальные стыки закрываются раствором или клеем.
• При необходимости нижняя часть перемычки шлифуется и оштукатуривается.

Лучше арматурные стержни выдерживают нагрузки, если через несколько рядов над ними сделать монолитный пояс, равномерно распределяет вес крыши на всю поверхность стен. Небольшая площадь армирования не создает «мостиков холода», поэтому утепление данного элемента не требуется.

что лучше выбрать для опирания в стены из газобетона в доме, устройство и изготовление уголка, размеры и ГОСТ

Вопрос о том, какие перемычки (надоконные или надстроечные) и когда используются при строительстве дома, не так прост. Большинство самостроев обычно используют самодельные перемычки из бруса, монолита и железобетонных конструкций с применением стального уголка при перекрытии стенового проема. Но сегодня крупные компании, производящие газобетонные изделия, предлагают решения, облегчающие и ускоряющие устройство дверных и оконных проемов, а в ряде случаев позволяющие избежать наличия таких конструкций.

Порода

В первую очередь рассмотрим, как подобрать перемычки для оконных и дверных проемов. Это решается в зависимости от наличия материалов и размеров пролетов, которые перекрываются. Наибольшее расстояние могут преодолеть монолитных железобетонных балок . Несъемную опалубку для них обычно делают из П-образных блоков из газобетона.

Вышеуказанные виды кладки постоянно подвергаются значительным нагрузкам как при возведении стен, так и при дальнейшей эксплуатации здания. Как правило, для равномерного распределения нагрузок арматурный стержень устанавливают с помощью штроборезов таким образом, чтобы стержни входили в пазы. Последние заполняют раствором, и в него помещают стержень таким образом, чтобы часть стержня длиной 30 см оставалась снаружи.

Применение уголков стальных не регламентируется ГОСТами или правилами строительства зданий из газобетона, но пользуется популярностью среди строителей-любителей.

С целью сохранения свойств, препятствующих утечке тепла через наружные стены бетонного здания, возможно перекрытие оконного или дверного проема одним из ЖБИ: либо железобетонными блоками D700, либо монолитными железобетонными перемычками в несъемная бетонная опалубка.

Если ячеистая структура строения газоблоков будет совпадать со структурой материала строительного газоблока, то это сходство не вызовет снижения эффективной теплоемкости. В результате вам не нужно будет дополнительно утеплять стену и кладку.

Другим приемлемым решением, которое поможет перекрыть расстояние 3 м, может стать устройство монолитной конструкции из железобетона, залитой с использованием неразборной опалубки из П-образных блоков. Их прочность может уступать только таким конструкциям, как монолитные железобетонные балки.

Подъемное оборудование для установки перемычек П-блока не требуется, но необходимы усилия для большего объема подготовки, а также для изготовления такой перемычки потребуется больше времени и сил.

При армировании конструкции в П-образный блок пространственным арматурным каркасом (П-блоки шириной 20 см с лотком шириной 12 см) допускается наличие двух арматурных стержней (верхнего и нижнего). Все блоки с размерами ширины лотков от 15 см армируются четырьмя арматурными стержнями (2 верхних и 2 нижних). При этом необходимо иметь поперечные связки арматуры с расстоянием между ними 40–50 см.

Если проем в газобетонной стене не шире 1,2 м, а условие отношения высоты к ширине проема 1 к 2/3, то проем можно устроить вообще без перемычки. При такой конструкции каждый ряд кладут с помощью временной устойчивой опалубки, используя только клей для газобетонных блоков.

Также можно использовать конструкционную арматуру для армирования газобетонных блоков над проемом. Здесь арматуру d6d8 можно использовать как толще, выведя ее концы за выступ граней на 50 см, заанкеровав концы под Г-образными углами.

При несоблюдении этой пропорции (1 к 2/3) из-за отсутствия высоты необходимо использовать обычный безнесущий мост полкой вниз (если проем менее 2 м) или стальной уголок (если проем менее 1,2 м).

Возможно использование уголка, у которого ширина полки меньше описанной в справочниках (11 см), или угол раскрытия шире 1,2 м. Следует отметить, что такая аппликация будет некачественной, а если сделать ее своими руками, то она останется на усмотрение строителя.

Особенности, которые необходимо иметь в виду, если планируется устройство несущей конструкции (перемычки) проема из стального уголка:

• Уголок стальной должен быть окрашен поверх ржавчины с обеих сторон;
• в этом случае минимальная длина опорного уголка на газобетон должна быть 20 см;
• друг с другом уголки скреплены стальной лентой/сварным способом/стяжками;
• должны быть заподлицо в газобетонном блоке;
• Если в будущем планируется штукатурка стен, обмотайте их гипсовой сеткой.

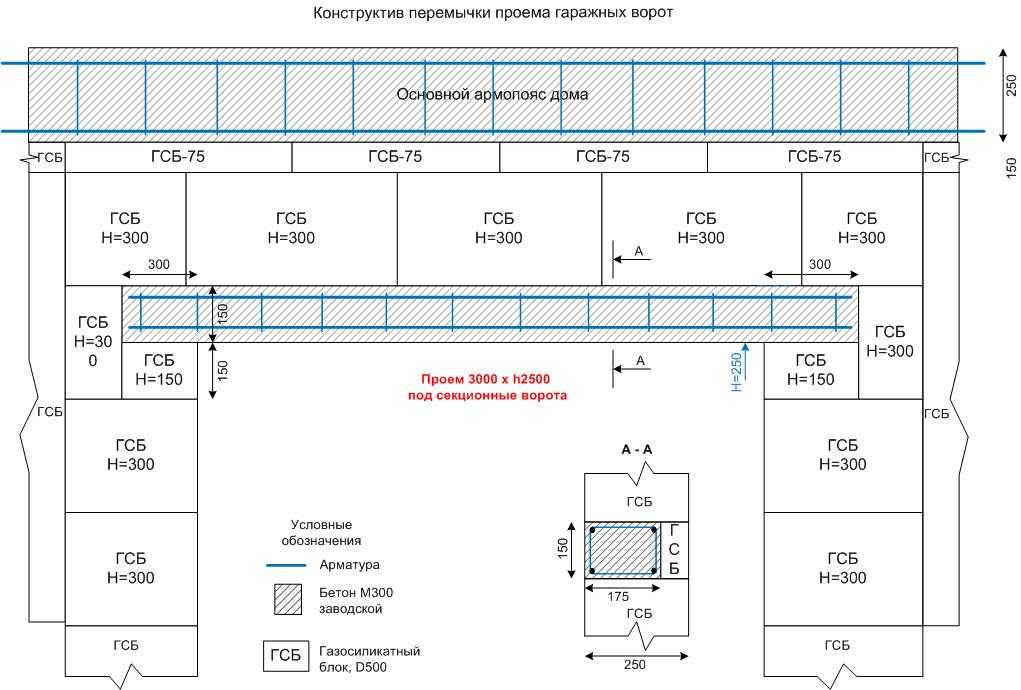

Конструкции из железобетонных монолитов позволяют преодолевать самые большие расстояния. Пропорция расчета следующая: 1 к 20. Расчет с большей степенью точности для надоконных и наддверных мостов и газоблочных стен следует производить в соответствии с гл. 9СТОНААГ3.1-2013.

Железобетонные перемычки армируют так же, как и железобетонную балку: 4–6 арматурных стержней д-12 и толще с поперечными арматурными стержнями полметра.

Минимальная длина опоры ж/б балок на газобетон должна быть не менее 35 см. Опорную зону железобетонных конструкций этого типа необходимо усиливать, устраивая разгрузочную крепь с помощью сетки из арматуры в слое раствора или слоев клея для газобетона толщиной не менее 15 см 9 .0004

Наджелезобетонные перемычки отливают в устойчивой разборной опалубке, время снятия которой определяют путем измерения уровня температуры воздуха на месте проведения работ. Конструкции такого типа могут быть заглублены на толщину слоя теплоизоляционного материала, который обязательно будет использован для изоляции так называемых мостиков холода. ExtPolis обычно приклеивают к однотипным конструкциям разного сечения разными клеями для газоблоков и закрепляют тарельчатыми дюбелями.

Кроме того, в ряде случаев рекомендуется установка неразборных элементов с использованием теплоизоляционных листов типа ЭкстПолис.

Конструктивные особенности дают возможность выбрать варианты использования техники при монтаже, длину части опирания перемычек на газобетонную стену, а также основные правила их применения.

Глубина опоры

Этот параметр, как правило, зависит от типа перемычек.

• Несущая конструкция из газобетона с арматурой : максимальный проем 1 м 75 см, глубина опоры 25 см. Дополнительного утепления не требуется.
• Несущие железобетонные конструкции с неразборной опалубкой U-блочных конструкций: максимальный проем 3 м, глубина опирания на кладку 25 см. Дополнительного утепления не требуется.
• Монолитные несущие конструкции из железобетона . Должна соответствовать длине балок – 35 см. Требует дополнительной изоляции. Выполняется армирование – 1 м 20 см. Арматура выступает за размеры проема на 50 см. Над проемами рекомендуется использовать обычную арматуру.
• Конструкции железобетонные монолитные ненесущие 200 см 35 см : максимальный проем — 1 м 20 см, глубина опирания на кладку — 20 см. Требуется дополнительная изоляция. Представляет собой ненесущую конструкцию, использующую в качестве основания металлический уголок. Должен быть заглублен в основании кладки.

Что выбрать?

Так как монолиты из железобетона весят гораздо больше, а такое устройство легче газоблока для устройства оконных и дверных перемычек, то лучше выбирать газобетонные: они легче, их проще монтировать, а также они выгоднее по своим теплоизоляционным качествам.

Тонкости монтажа

Газобетонные перемычки усиленного вида долговечны благодаря наличию стального каркаса. Также за счет того, что подобные перемычки применяются при возведении стен из газобетона, получается оптимальная поверхность, которая позже служит украшением.

Такие мосты представляют собой однопролетную балку, воспринимающую нагрузку на всю свою поверхность. Лучший вариант при кладке газобетона – это четыре уголка из стали, уложенные правильно.

Углы рекомендуется укладывать на кладку на расстоянии около 30 см. Использование перемычек такого типа – довольно сложное дело.

Процесс монтажа металлической перемычки выглядит следующим образом:

• выбрать необходимую высоту;
• монтируются арматурные стержни;
• выполняется монтаж опалубки;
• опалубка укрепляется;
• Арматура армированная;
• Выполняется бетонирование арматурных стержней.
