Отверстие под дюбель. Виды инструмента и порядок сверления

В число важнейших условий формирования долговечного и прочного крепления входит необходимость выполнения монтажных отверстий для дюбелей так, чтобы эти гнезда характеризовались точностью размеров таких параметров, как глубина и диаметр. Помимо этого, уделять особое внимание необходимо соблюдению требуемого качества внутренней поверхности монтажных отверстий, а также их форме. В случае некорректного подбора диаметра, крепление будет ненадежным. При этом сам подвешенный объект окажется для людей, пребывающих поблизости от места его монтажа, весьма опасным.

Базовые требования

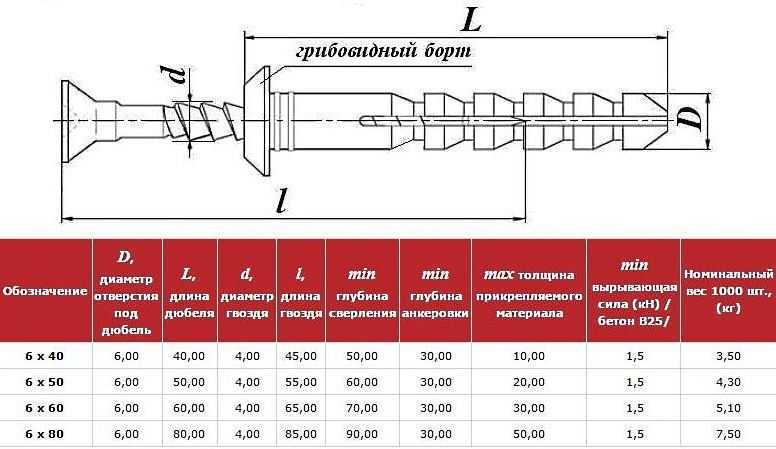

Профессионалы-строители озвучивают следующее ключевое требование к параметрам отверстий для установки дюбелей: глубина гнезда (обозначение «Н») всегда должна превышать длину дюбеля (обозначение «L»). Допустимая разница значений этих характеристик в зависимости от материала установочной базы, условий выполнения монтажа и параметров самой крепежной детали, такая:

Н-L = D, либо Н-L = D+(2…3 мм), где D – диаметр дюбеля.

При выборе фиксатора в обязательном порядке необходимо принимать во внимание тип материала установочной базы. Таковым может быть:

•

  сталь тонкостенной конструкции;

•

  строительный камень;

•

  кирпич, как полно-, так и пустотелый;

•

  обычный бетон;

•

  железобетон;

•

  пористый газобетон и др.

Также учету подлежат структура материала, его прочность, и, конечно же, толщина. Что же касается бетона, то важным фактором является тип зоны предполагаемого места крепления – она бывает сжатой либо растянутой.

Способы сверления

Отверстия в установочной базе создаются одним из трех способов. Рассмотрим их несколько подробнее.

Сверление безударное. Для этого используется обычная электродрель. Особой популярностью пользуются устройства такого типа от японской компании Mаkitа

В ходе работ с бетоном с использованием безударной дрели нужно:

§ применять сверло с победитовой наплавкой на наконечнике;

§ прекращать процедуру создания отверстия, если под сверло попался камень. Его следует раскрошить при помощи пробойника;

§ если на пути инструмента встретилась арматура, работу тоже нужно прекратить и поменять сверло на способное работать с металлом, а уже после этого просверлить железный пруток. Но, вообще-то, в конструкциях несущего типа делать это не рекомендуется. Ведь арматура укладывается в бетон не просто так.

При помощи дрели, не оснащенной ударным механизмом, в бетоне можно создать отверстие диаметром не более 80 миллиметров и глубиной не более 100 миллиметров.

Сверление, сопровождающееся нанесением частых и легких кратковременных/импульсных воздействий. Выполняется данная процедура с применением ударной дрели. Конструкция этого электроприбора предусматривает придание сверлу не только вращательного движения, но еще и возвратно-поступательного. То есть оно выполняет функцию пробойника. Поэтому для ударной дрели препятствия в виде камешков не страшны.

О том, какими возможностями обладают современные электроинструменты такого типа, а также реализованные в них разновидности настроек, можно узнать, ознакомившись с видео. Запуск ролика выполняется так: сначала курсор нужно навести на ниже размещенную картинку. Потом нажимается клавиша «Сtrl». А после превращения стрелки в кисть руки нужно будет кликнуть левой кнопкой компьютерной мыши.

И еще. Следует помнить, что беспрерывное штробление бетонных оснований ударной дрели противопоказано. Ее главное предназначение – сверление. На выполнение данной процедуры должно уходить 80% общего времени от работы этого электроинструмента. Иначе существует риск выхода из строя ударной опции. В этом контексте стоит прислушаться к совету экспертов: создав порядка 3-4 отверстий, следует сделать паузу, чтобы дрель «отдохнула» и остыла. Тогда она прослужит на протяжении многих лет.

С использованием ударной дрели можно высверлить отверстия глубиной, достигающей 500 мм, и с диаметром в пределах 5…120 мм.

Создание отверстий при помощи перфоратора. Перфоратор характеризуется многофункциональностью. Это значит с его применением можно высверливать глубокие и широкие гнезда. В продажу он поступает вместе с насадками. В число основных таких приспособлений входят:

•

  алмазный режущий инструмент – бур. Им комплектуются ручные перфораторы, энергия ударов которых достигает отметки 35 Дж. Буру характерна спиралевидная конфигурация. С его помощью высверливаются отверстия цилиндрической формы;

•

  сверло. Должно иметь победитовый наконечник. Его длина может составлять 200 мм…1200 мм;

•

  коронка по бетону. Используется для создания отверстий большого диаметра, например, под выключатель либо розетку;

•

  остроконечная либо конусообразная ударная насадка, получившая название пика. Выпускается с большим диаметром. Способна очень быстро пробивать гнезда в бетонных основаниях;

•

  ударно-режущий инструмент – зубило. Применяется, когда нужно демонтировать некий объект. В частности, для удаления старой штукатурки или надоевшей кафельной плитки. Размер режущей обычно такой: 1 см – 4 см;

Рекомендации начинающим мастерам

Просверлить отверстие в бетонной стене непросто. Но при использовании качественного инструмента справится с этой задачей под силу каждому. А начинающие мастера должны прислушаться к советам строителей-профессионалов. Ниже представлены лишь основные рекомендации.

•
  Прежде чем приступать к сверлению, бетонную поверхность нужно очистить от имеющихся загрязнений, пятен масла и жира, удалить рыхлый слой. Если весь бетон рыхлый, точку предполагаемого места создания гнезда нужно расширить. Тогда сверло не будет соскальзывать и смещаться в разные стороны. Выполнять расширение можно, используя большой гвоздь или саморез.

•
  При работе нужно контролировать перпендикулярное расположение перфоратора к поверхности установочной базы. При несоблюдении этого требования существует риск сломать сверло.

•
  В процессе высверливания могут пригодиться пробойник, имеющий не менее 3 граней, и молоток. Ведь на пути инструмента могут встретиться щебень либо стальная арматура. Преодоление препятствия последнего типа осуществляется его обработкой сверлом, предназначенным для работы с металлом. А для удаления щебня нужно использовать исключительно пробойник.

•
  Для лучшего вхождения дюбеля в бетонное основание нужно создавать отверстия глубиной, превышающей длину крепежного элемента где-то миллиметров на 10.

Заключение

Чтобы понять отличия работы с ударной дрелью и перфоратором, просмотрите непродолжительное 5-минутное видео. Запуск ролика осуществляется просто: курсор наводится на расположенную ниже картинку, а далее выполняются действия, указанные в подсказке, высветившейся на мониторе поблизости от стрелки.

Please enable JavaScript to view the comments powered by Disqus.comments powered by Disqus

Дюбели для гипсокартона | Полезные статьи о крепеже

При помощи гипсокартона можно быстро и эффективно выровнять стены и потолок, установить перегородки. Материал обладает массой преимуществ, но и существенным недостатком – он довольно хрупок и не выдерживает серьезных нагрузок. Чтобы прикрепить к гипсокартонному основанию существенный груз применяются метизы особого вида – дюбеля для гипсокартона.

Дюбель представляет собой крепежное изделие, которое внедряется в несущее основание и совместно со стопорными шурупами или гвоздями удерживает ту или иную конструкцию. Специфика работы такого метиза существенно отличается от прочих крепежей, главная причина – конструкция втулки, изначально представляющей собой цилиндр. Поверхность цилиндра покрыта несколькими вырезами. Во время затягивания данные вырезы стягиваются и выгибаются, формируя несколько лепестков, благодаря которым дюбель прочно сцепляется с основанием. Также на цилиндре зафиксирована опорная шайба с острыми выступами, повышающими прочность фиксации, исключающими проворачивание при затягивании болта.

Характеристика крепежей

Метизы изготавливаются из качественных материалов высокой прочности с антикоррозийным покрытием. Все дюбеля, использующиеся для работы с ГКЛ, выполнены по гарпунному распорному принципу, что обеспечивает прочность и надежность крепления.

Изготавливается фиксатор из металла и полимерных материалов.

Металлический дюбель

Это наиболее распространенный вид крепежа, благодаря которому прочно фиксируются конструктивные элементы на пустотных основаниях. По конструкции такой дюбель сформирован парой элементов. Первый элемент – металлическая втулка, распорная составляющая, второй элемент – болт или винт с шестигранной головкой, вращение которого изменяет конфигурацию втулки, благодаря чему она прочно фиксируется в основании. Обращаем внимание, что всегда можно приобрести втулку по отдельности, а болт подобрать самостоятельно, ориентируясь на задачи, которые предстоит выполнить, и другие нюансы работы. Стандартный дюбель, предназначенный для работ с гипсокартоном, делается на основе оцинкованной стали, такой защиты вполне достаточно для долгого использования в помещениях, уровень влажности в которых немного выше нормы. Если же планируется установка в помещениях с высоким уровнем влажности, лучше предпочесть фиксатор, выполненный из сортовой нержавеющей стали.

Нейлоновые изделия

Дюбели делаются не только из нержавеющей стали, но и из нейлона. Они неуязвимы для коррозии, оптимально подходят для использования в ситуациях, когда от крепления не требуется большой прочности, например, нужно повесить на стену легкую полку или небольшой шкафчик.

Полиэтиленовые дюбеля

Легко деформируются, но при этом сохраняют целостность, отличаются малым весом и стойкостью к коррозии, могут применять при морозах до -40 градусов. Как недостаток – быстрая потеря эксплуатационных характеристик и растрескивание.

Полипропиленовые элементы

Восприимчивы к низким температурам, поэтому предназначаются для применения в отапливаемых помещениях. Обладают хорошей износостойкостью и твердостью, не боятся высоких температур. При длительной эксплуатации в среде с резкими температурными скачками, покрываются трещинами.

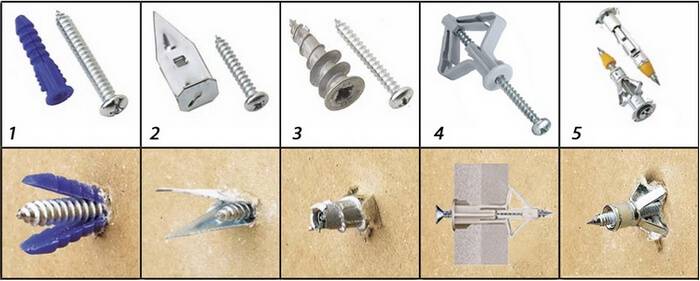

Виды дюбелей для гипсокартонных оснований

«Бабочка»

Метиз выдерживает нагрузку до 28 кг, оптимально подходит для крепления карнизов, выключателей, осветительных приборов, фиксации электропроводки, пр. легких конструкций. Для прочного удержания в отверстии, дюбель оснащается «юбкой», нередко ее называют «бабочкой» – при закручивании она раскрывается подобно крыльям этого насекомого.

Монтируется дюбель «бабочка» особым образом – при помещении в отверстие ее боковые «крылышки» сжимаются пальцами, при этом насечки на манжете должны внедриться в гипсокартон с лицевой стороны, что предупредит прокручивание элемента. Раскрытые «крылышки» должны быть плотно прижаты к обратной поверхности листа.

Преимущества – легкость монтажа и извлечения, возможность повторного применения.

«Зонтик»

Дюбель – подвес (стержень с гайкой), который оснащен двумя пружинными откидными лапками (раскрыты на угол, приближающийся к 180 градусам). Применяется при работе с пустотами, например, для крепления светильника к подвесному потолку. Чтобы закрепить метиз, необходимо сложить лапки в позицию «руки по швам», и вставить изделие в отверстие. Проникая в полость за обшивкой, дюбель раскрывается наподобие зонтика, и его элементы упираются на ее изнаночную поверхность. Грузовой конец фиксатора может быть прямым, в виде крюка или кольца.

Дюбель-гвоздь

Состоит из пластикового основания и винтового стержня, достать первое из гипсокартонного листа практически невозможно, шуруп можно выкрутить отверткой. Забивается изделие в стену молотком, что значительно ускоряет проведение монтажных работ. В этом случае навесная конструкция удерживается дюбелем, навешивать ее на гвоздь нельзя, так как он легко выдергивается из основания. Такие метизы служат для крепления предметов небольшой массы.

«Driva»

Дюбель для гипсокартона Driva представляет собой полый стержень (диаметр от 12 до 15 мм) конической формы, оснащенный плоской головкой (имеет шлицы под крестовую отвертку) и винтовой остоугольной нарезкой. Внутреннее отверстие для шурупа может быть сквозным или глухим. По конструкции изделия бывают со сверлом (имеет вид перки либо трезубца) или без него.

Для монтажа фиксатора Дрива со сверлом нет потребности в предварительном сверлении, так как он легко входит в основание при использовании отвертки или шуруповерта. При внедрении шурупа, обратный конец дюбеля деформируется, становится толще, что исключает возможность его самопроизвольного демонтажа из гипсокартона. Устанавливать крепеж можно даже при малом зазоре между ГКЛ и капитальным основанием. Возможно повторное использование.

«Fischer»

• GK. Нейлоновый дюбель для гипсокартона Fischer с самонарезающейся резьбой, за счет которой он вкручивается. При ввинчивании шурупа тело изделия расширяется, резьба внедряется в материал и прочно удерживается в стене.
• GKM. Металлический дюбель с острой резьбой, легко внедряющийся в ГКЛ и надежно в нем фиксирующийся.
• Потолочные фиксаторы для листовых и пустотелых материалов. KDH (3, 4), KM, KD (3, 4) – пружинные дюбеля вводятся в отверстие с прижатыми к телу «крыльями», которые после автоматически раскрываются, удерживаясь с обратной стороны листа гипсокартона. KD (5, 6, 8), KDH (5, 6, 8), K – опрокидывающиеся дюбеля, которые также помещаются в отверстие в сложенном виде, после чего траверса раскрывается и фиксирует элемент.
• с потайной плоской головкой, которая утапливается в материале;
• с полукруглой шляпкой – выступающей над основанием;
• с крючком – оптимальный вариант для прикрепления потолочных светильников;
• с крюком Г-образной формы – для установки настенных конструкций;
• с кольцом – для крепления коммуникаций, подвесных к потолку предметов.

«Sormat»

Финский производитель представляет дюбели для гипсокартона Sormat KLA в нейлоновом и металлическом варианте. Изделие применяется для крепления нетяжелых предметов к гипсокартонному основанию. Метиз имеет тело с резьбой и хвостовую часть в виде зубчатой короны, что дает возможность закручивать его в стену без предварительного сверления отверстия. Большой шаг (5 мм) между соседними нитями резьбы обеспечивает быстрый монтаж, при этом ГКЛ не будет излишне разбит или ослаблен.

«NAT»

Нейлоновый метиз с удлиненной распорной зоной, оснащенный специальными «крыльями», благодаря которым крепеж прочно удерживается с изнаночной стороны гипсокартона, исключая возможность выпадения и выдергивания фиксатора. Если «крылья» оказываются внутри отверстия, то не только надежно закрепляют изделие, но и предупреждают его вращение в массе материала, разрыхление отверстия.

«Molly»

В основе конструкции метиза – втулка с продольными разрезами с гайкой на одном конце и плоской шляпкой – на другом. Шляпка оснащена зубцами, не позволяющим дюбелю проворачиваться на затягивании соединения. Винт проходит сквозь цилиндр и вворачивается в концевую гайку. При монтаже разрезная втулка складывается вдоль оси и приобретает вид треугольных «крыльев», служащих опорой и обеспечивающих жесткость и надежность крепления. Тыльная часть такого крепежа напоминает зонтик.

Различаются дюбеля Молли по типу винта:

Выпускаются дюбеля Молли из оцинкованной и нержавеющей стали, отличаются способностью удерживать конструкции большой массы.

Наша компания представляет широкий ассортимент дюбелей различного назначения, а также другие крепежные изделия и инструментарий. Товар отсортирован по категориям, к каждой позиции прилагается фото, характеристики и описание, что ускоряет и облегчает выбор. Качество изделий и цены приятно удивят каждого покупателя. Задать вопросы, получить помощь в выборе и подать заявку будет удобно по телефонам.

Изготовление дюбелей без токарного станка — 3×3 Custom

Мне нужно было несколько больших деревянных дюбелей для предстоящего проекта, поэтому я решил поэкспериментировать с различными способами изготовления дюбелей без токарного станка (потому что у меня его нет).

Это был очень веселый эксперимент, некоторые из них не удались, но в конце концов я выяснил, какой метод подойдет мне лучше всего.

Посмотрите полное видео на YouTube ниже, чтобы узнать все подробности!

Ссылки ниже являются партнерскими ссылками, нажатие на них помогает мне поддерживать этот сайт без каких-либо дополнительных затрат для вас;)

Первым методом, который я попробовал, была проверенная временем дюбельная пластина .

Это металлическая пластина с рядом отверстий разного размера для создания дюбелей разного размера. Эта конкретная пластина имеет размеры от 1/8” до 5/8”.

Чтобы использовать пластину для дюбеля, вы просто обтачиваете заготовку до нужного диаметра дюбеля, сужаете один конец ножом или долотом, чтобы он мог войти в отверстие, а затем вбиваете его в отверстие молотком.

Очень просто и отличные результаты!

Единственная проблема, для моего проекта мне понадобятся дюбели больше 5/8”….

Следующий метод, который я попробовал, заключался в использовании бита округления на столе маршрутизатора.

Для этого метода вам понадобится сверло , диаметр которого составляет половину диаметра необходимого вам дюбеля. Самая большая закругленная фреза, которая у меня была, была 1/2 дюйма, так что получился 1-дюймовый штифт.

Если вам нужен дюбель 1-1/2 дюйма, вам понадобится 3/4” закругленная насадка и т. д. и т. д.

Чтобы это работало правильно, необходимо отрегулировать высоту насадки так, чтобы нижняя часть изогнутой части насадки находилась прямо на одной линии и на уровне столешницы фрезера.

Затем необходимо отрегулировать направляющую так, чтобы она находилась на одной линии с подшипником фрезера.

Этот процесс не может быть проще, просто отрежьте все четыре угла от ложи, оставив концы для устойчивости на столе.

После фрезерования всех четырех сторон у вас получится идеальный дюбель!

Если вы решите использовать этот метод, просто убедитесь, что ваш материал отрезается длиннее, чем вам на самом деле нужно, чтобы можно было обрезать концы.

Также необходимо учитывать ширину столешницы фрезерного станка. Деталь должна лежать на столе спереди и сзади разреза. Если вам нужны длинные дюбели, возможно, вам придется сделать приспособление, чтобы зажать концы и удерживать заготовку.

Так как у меня была только круглая коронка 1/2 дюйма, самый большой дюбель, который я мог получить, был 1 дюйм, я хотел посмотреть, смогу ли я сделать больше… сделайте приспособление на столе фрезера, используя эту фрезу, чтобы создать 2-дюймовые дюбеля.

Я взял деревянный брусок и просверлил в его центре отверстие диаметром 2 дюйма. С другой стороны я просверлил немного большее отверстие диаметром 2-1/2 дюйма.

Отверстие большего размера предназначено для входа заготовки в приспособление. Фреза торчит снизу, разрезая заготовку, а затем выходит из 2-дюймового отверстия, образуя 2-дюймовый штифт.

Я использовал сверло Форстнера, чтобы просверлить отверстие в нижней части шаблона, через которое будет проходить фреза. Я просто сделал это отверстие больше, чем фреза, которую я собираюсь использовать.

Затем я просверлил 2 отверстия в верхней части приспособления, чтобы прикрепить его к куску фанеры с помощью болтов.

Я решил сделать это таким образом, чтобы можно было создавать разные блоки с отверстиями разного диаметра для изготовления дюбелей разного размера.

Затем я взял кусок фанеры и просверлил соответствующие отверстия для фрезы и болтов.

И просверлил небольшой канал на нижней стороне, чтобы раззенковать эти болты. (Я использовал направляющую края фрезера, чтобы быстро выровнять разрез.)

Для того, чтобы использовать кондуктор, необходимо подготовить ложу так, чтобы она поместилась в более широкое отверстие.

Я сколол углы, чтобы он поместился в большее отверстие, и он готов к тестированию!

Я закрепил кондуктор на столе фрезера и установил спиральную фрезу так, чтобы ее верхняя часть была на одном уровне с 2-дюймовым внешним отверстием. Затем просверлил болт в конце грубой заготовки и использовал дрель, чтобы протолкнуть его через приспособление!

Это было очень весело!

(Если вам интересна эта дрель DeWalt, я написал здесь целый обзор — Обзор сверла DeWalt )

Это был не идеально чистый дюбель, были некоторые линии от фрезы, которые впоследствии нужно было очистить…

Я хотел попробовать последний метод, он очень похож на предыдущий, за исключением того, что в качестве фрезы вместо фрезера используется долото.

Я просверлил 2-дюймовое отверстие в деревянном бруске, сделал большую фаску с одной стороны и обрезал ее на настольной пиле так, чтобы был небольшой зазор вверху, где стамеска должна сидеть под углом, и зажал ее. мой верстак.

Затем я повторил тот же процесс, что и с приспособлением для фрезера, я просверлил болт в одном конце и пропустил его через приспособление.

Этот метод вроде сработал…. Он имел форму дюбеля, но он был совсем не чистым, и я не чувствовал, что долото было устойчивым.

Если бы мне понравился этот метод, я бы, наверное, попробовал что-то подправить, но он мне просто не понравился, поэтому я не собираюсь больше тратить на него время.

Я видел другие видео, где это действительно хорошо работает для других людей, поэтому я знаю, что это можно сделать, но у меня это не сработало.

Мне нужно было придумать, как отшлифовать дюбели, сделанные с помощью приспособления для фрезерования, поэтому я использовал привязанную веревку через отверстие в верстаке, которое проходило вокруг спускового крючка дрели.

Я мог бы ногой нажать на спусковой крючок и включить дрель, в то время как дюбель вставлен в дрель с болтом.

Это сработало очень хорошо, но потребовало много работы.

В заключении, это не говорит RSVP…. ой подожди… нет…. В заключение я решил, что метод, который мне больше всего нравится, — это округление на фрезерном столе.

Это был самый простой, самый быстрый, самый чистый и самый эффективный метод. Самое приятное в этом то, что нет шлифовки.

Единственная проблема заключается в том, что самая большая закругленная фреза, которая у меня есть, имеет диаметр 1/2 дюйма, поэтому с помощью этого метода я смогу сделать только 1-дюймовые дюбеля. Теперь я знаю, что если мне нужны дюбели большего размера, мне нужно подобрать более крупную закругленную фрезу. Закругление 1 дюйм для дюбелей 2 дюйма, закругление 3/4 дюйма для дюбелей 1-1/2 дюйма.

Это был такой забавный эксперимент, теперь вернемся к созданию проектов!

Кондукторы, ДеревообработкаТамар Ханна 17 октября 2019 г. дюбель, как сделать дюбеля, фрезерный шаблон4
