Как прикрепить газоблок к кирпичу: Крепление кирпича к газобетону, варианты монтажа

Содержание

как привязать, гибкая связь для газобетона

Содержание

Достоинства облицовки газоблока кирпичом
Назначение кирпичной облицовки для газобетона
1. Утепление за счет дополнительной ветрозащитной функции
2. Участие в эффективном парообмене помещения-стена-улица – за счет смещения «точки росы»
Способы гибкой связи для облицовочного кирпича и газобетона
Забивные анкеры для гибкой связи кирпича и газобетона
1. Виды забивных анкеров — гибких связей
2. Размер и количество анкеров
Крепление облицовки из кирпича к газобетонным блокам

Облицовка дома из газоблока кирпичом — лучший вариант отделки, гарантирующий защиту газобетона от влаги и воздействия климатических факторов. Коттедж, обложенный керамическим кирпичом, простоит не одно десятилетие, не требуя при этом вложений в ремонт фасада. Но при этом облицовка дома из газобетона кирпичом – один из самых сложных видом строительно-монтажных работ, требующих специальных знаний и навыков. К одним из специальных знаний можно отнести – правильный подбор, расчет и монтаж специальных гибких связей для соединения кирпичной кладки со стеной из газобетона. Такая связка должна быть обязательно иначе облицовка будет просто отдельно стоящей стеной, возведенной возле газобетонной кладки. Чтобы конструкция выполняла все возложенные на нее функции, нужны гибкие, но надежные связи.

Почему именно керамический кирпич предпочитают для облицовки владельцы частных газоблоковых домов в Москве и Московской области? Такой вид отделки имеет много достоинств:

привлекательный вид и эстетичность;
долговечность — служит не менее 100 лет;
эффективная защита газобетона от влаги;
дополнительная тепло- и шумоизоляция;
механическая прочность, отсутствие сколов, трещин;
ремонтопригодность, простота ухода за фасадом;

Качественная кладка может быть выполнена только силами профессиональных мастеров под контролем инженера-строителя. В отличие от штукатурки газобетонные блоки, обкладываемые кирпичом, не требуют предварительного выравнивания, шпаклевания, грунтования. Между стеной из газоблока и кирпичной кладкой можно уложить слой утеплителя, если это целесообразно и предусмотрено проектом.

Самые популярные проекты серии FH:

Проект FH-90 Windows

Общая площадь:

90 м²

Подробнее

Проект FH-114 Optimus

Общая площадь:

114 м²

Подробнее

Проект дома FH-115 Status

Общая площадь:

115 м²

Подробнее

Облицовочный кирпич в связке с газоблоком выполняет две основные функции, которые обеспечивают комфортный микроклимат в доме:

Теплопроводность газобетона D500 при влажности 5% составляет 0. 112 Вт/м°С, керамического кирпича — от 0.36 до 0.42 Вт/м°С. Но так как между газобетонной стеной и облицовочной кладкой формируется вентзазор, то кирпич не учитывается при теплотехническом расчете. Облицовка газобетона кирпичом способствует сохранению тепла внутри дома и гарантирует:

отсутствие повышенной влажности в помещениях – пар, выходя через стены, эффективно удаляется через вентзазор;
отсутствие грибка и плесени на стенах – как следствие вытекает из первого пункта;
долгий срок службы внутренней отделки – в облицовочной кладке не образуются высолы, т.к. нет источника поступления влаги;
отсутствие промерзания г/б даже при экстремально низких температурах.

Пароизоляция — это защита газобетонных блоков от проникновения пара как изнутри, так и снаружи. Чем опасен пар для газобетона? При определенных температурах пар конденсируется в воду, которую мгновенно впитывают газоблоки. Образование конденсата происходит в «точке росы». Керамическая облицовка позволяет «отодвинуть» точку росы от газоблока, таким образом защищая его от намокания. Керамический кирпич положительно влияет на эффективный парообмен в наружной стене. В результате его применения:

газобетонные стены всегда сухие;
дома тепло и комфортно;
тепло хорошо сохраняется, не уходит из дома;
снижаются затраты на отопление.

Для того, чтобы кирпичная облицовка в полной мере выполняла возложенные на нее функции нужна стабильная связь газобетона с кирпичом, сделать которую можно по-разному.

Назначение гибкой связи между кирпичом и газобетоном — предотвращение разрушения или деформации конструкции. Для связывания материалов можно использовать:

специальные забивные анкера;
плоские закладные «L»-образные анкера;
фундаментные анкера типа чашка-шайба;
арматуру или обычные гвозди.

Мнение эксперта
Виталий Кудряшов

строитель, начинающий автор

Задать вопрос

Закладные анкера устанавливаются еще на этапе возведения газоблочной «коробки». Если они не установлены, то используются другие способы крепления. В настоящее время уже мало кто применяет гвозди, арматуру или фундаментные анкеры. Наиболее простой и практичный способ привязки облицовочного кирпича к стене из газобетона — с помощью забивных анкеров.

Анкер для гибкой связки представляет собой стержень круглого сечения длиной 150-650 мм с анкерными частями на обоих концах. Изделия выпускаются по ГОСТ Р 54923-2012.

Преимущества такого крепежа:

механическая прочность в сочетании с гибкостью;
отличные компенсационные, амортизирующие свойства;
устойчивость к коррозии, агрессивным средам, перепадам температур;
простота монтажа и долговечность — служат до 100 лет;
низкий вес — не утяжеляет облицовку и газобетонные стены;
не допускают появления мостов холода в кладке.

Производители предлагают несколько видов стержней:

Стальные. Изготавливаются из нержавеющей или углеродистой стали с последующей оцинковкой. Обладают антикоррозийными свойствами, повышенной прочностью.

Базальтовые. Отличаются высокой гибкостью, низкой теплопроводностью. Используются преимущественно в малоэтажном строительстве, т.к. не являются мостиками холода.

Стеклопластиковые. Не подвержены коррозии, прочные. Отличаются небольшой гибкостью и подходят только для строений на плотных грунтах. Также обладают низкой теплопроводностью и низкой ценой.

Для облицовки дома из газобетона подойдут любые из этих гибких связей. Нужный размер (длину) анкеров можно рассчитать по формуле:

L = (60…150) + T + d + 90

где: L – длина анкера, 60…150 – заглубление изделия в основание, T – толщина утеплителя (при его наличии), d – толщина воздушного зазора, 90 – заглубление в облицовку.

Количество анкерных креплений рассчитывается исходя из расхода на 1 кв. метр облицовочной кладки. В среднем на 1 м⊃ нужно 3-5 связи, плюс дополнительные связки у оконных и дверных проемов, в углах стен.

Самые популярные проекты серии FH:

Проект Windows Villa FH-90WV

Общая площадь:

90 м²

Подробнее

Проект Master Dom FH-144 c мастер-спальней

Общая площадь:

144 м²

Подробнее

Проект FH-150 Full HDom

Общая площадь:

150 м²

Подробнее

Технология создания гибких связей для облицовочного кирпича и газобетона зависит от того, когда выполняется облицовка. Существует два варианта:

Коробка из газоблока готова, стены облицовываются через некоторое время. В этом случае порядок работы будет следующим:

На несущей газобетонной стене отмечаются места, где стержни будут связывать блоки с облицовкой.
В газобетоне в отмеченных точках высверливаются отверстия под стержни.
В отверстия устанавливаются анкера.
Выкладывается облицовка с заделкой анкеров раствором.

Мнение эксперта
Виталий Кудряшов

строитель, начинающий автор

Задать вопрос

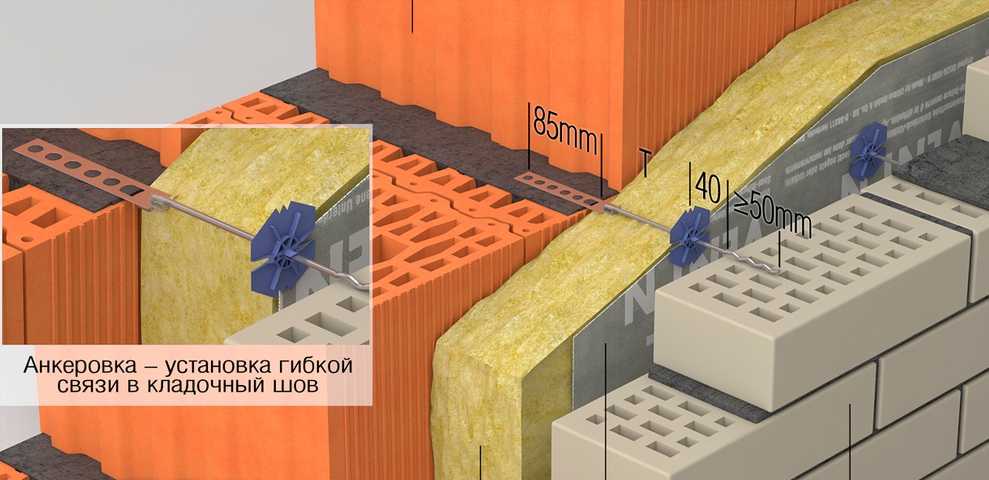

Желательно, установить стержни так, чтобы анкер попадал в швы кирпичной кладки.

Газобетонные стены и облицовка возводятся одновременно. В этом случае привязка материалов выполняться таким образом:

Газоблочная и облицовочная стена возводятся до одного уровня.
Поверх стен укладывается гибкие стержни с выбранным шагом.
Поверх связей укладывается следующий ряд блоков и кирпичей.

Чтобы анкера крепились максимально плотно и не сдвигались можно использовать армирующую сетку.

Создание гибкой связки между газоблоком и кирпичной кладкой — процесс, требующий аккуратности и точности. Только в этом случае облицовка будет выполнять возложенные на нее функции и прослужит много лет.

Автор статьи — строитель, начинающий автор
Виталий Кудряшов

Публикаций у автора
270

Задать вопрос

Задать вопрос эксперту

Вопрос

* — Поля, обязательные для заполнения

This site is protected by reCAPTCHA and the Google
Privacy
Policy and
Terms of
Service apply.

к газобетонным блокам, как и чем связать, гибкие связи

Кроме декоративной цели у фасадной отделки есть и техническая – особенно, когда дело касается газобетонных стен. Причиной тому высокая изначальная влажность, ещё больше увеличивающаяся из-за прямого воздействия атмосферных осадков и применения кладочных и выравнивающих растворов в процессе строительства. Главная задача, требующая правильного решения – это создание внешнего покрытия, не только улучшающего эстетику здания, но и позволяющего снизить до минимума процент влаги в кладке. О том, как этого добиться на двух- и трёхслойных стенах, и каким образом осуществляется крепление облицовки из кирпича к газобетонным блокам, пойдёт речь в статье.

Содержание

Что такое облицовка газобетонных блоков
Зачем она нужна
Виды облицовки
Без зазора
С вентилируемым зазором без утеплителя
С вентиляцией и заполнением зазора теплоизоляционным материалом
Невентилируемый зазор с утеплителем
Как своими руками сделать облицовку из кирпича
Связи и крепления
Способы гибкой связи
Забивные анкеры
Подготовка инструментов и материалов
Выбор кирпича
Технология создания облицовки
Облицовка при строительстве нового строения
Облицовка стен уже эксплуатирующегося здания
Плюсы и минусы кирпичной облицовки
Стоит ли применять другие способы отделки дома — заключение
Калькулятор дома из газобетона

Что такое облицовка газобетонных блоков

Облицовкой принято называть слои из природных или искусственно созданных материалов, наносимых на поверхности конструкций с целью улучшения их внешнего вида и защиты от воздействий окружающей среды.

Зачем она нужна

В случае с газобетоном, облицовочные слои играют весьма важную роль в процессе влагообмена. Именно они (при условии правильного выбора), позволяют создать в домах комфортный микроклимат, обеспечить зданию длительный срок службы.

Любой, насыщенный порами материал, обладает не только значительной влагоёмкостью, но и повышенным паропроницанием. Чтобы избежать проблем в период эксплуатации дома, это свойство газобетона необходимо принимать во внимание ещё на стадии проектирования.

Важно: В домах, где готовится пища и постоянно льётся вода, проблема вывода пара является первостепенной. Одна лишь вентиляция с этим не справится, парообразная влага проникает сквозь все конструкции, и очень важно, чтобы с противоположной стороны у неё не было препятствий для выхода. Тем более, что сразу после строительства у газобетона ещё велик процент влаги. Поэтому в отделке помещений нужно использовать паронепроницаемые материалы: плотные обои, желательно виниловые, различные виды плитки, акриловые штукатурки и краски.

Чтобы обеспечить выход паров с внешней стороны, крепление облицовочного кирпича к газобетону осуществляется на относе – с обеспечением зазора не менее 30 мм, в котором предусматриваются продухи для вентиляции.

Виды облицовки

Стены, имеющие два конструктивных слоя – в данном случае это газобетон и кирпич, называют двухслойными. Существует 3 проектных решения, при которых эти слои взаимодействуют совершенно по-разному:

Решение 1. Слой кирпичной кладки является не только отделкой, но и воспринимает нагрузки. В этом случае, газобетон исполняет роль теплоизолятора. Такая схема обычно применяется в многоэтажном строительстве, где обязательно присутствует железобетонный несущий каркас.
Решение 2. Основной является кладка из теплоизоляционно-конструкционного бетона. При этом кирпичная облицовка монтируется с отступом (на относе). Такую облицовку можно выполнить как в процессе строительства, так и позже, для чего используются гибкие связи для облицовочного кирпича и газобетона. Это основной вариант, применяемый в малоэтажном жилищном строительстве.
Решение 3. Газобетон и кирпич работают совместно. Для этого оба материала должны быть адгезионно связаны между собой, облицовка производится только в процессе возведения стен. Такой вариант отделки подходит только для неотапливаемых или сезонно эксплуатируемых зданий.

Как осуществляется облицовка кирпичом дома из газобетона.

Подробнее

Обеспечить нормальную работу стен, при которой не возникает препятствий для выхода паров, можно двумя путями:

В схеме без вентзазора наружный материал должен обладать большим коэффициентом паропроницаемости, чем газобетон. В том числе это касается и утеплителей, если они закладываются под облицовку.
Когда отделочный материал монтируется навесным способом, по системе вентфасада, предусматривается отступ облицовки от основной стены.

Дом из бруса

23.77%

Дом из кирпича

17.63%

Бревенчатый дом

13.77%

Дом из газобетонных блоков

19. 15%

Дом по канадской технологии

11.06%

Дом из оцилиндрованного бревна

3.48%

Монолитный дом

3.99%

Дом из пеноблоков

3.83%

Дом из сип-панелей

3.31%

Проголосовало: 3681

Без зазора

Этот вариант устройства стен хорош для гаража, дачи или загородного дома, в котором семья бывает только по выходным. Для домов с постоянным проживанием он не самый лучший, так как паропроницаемость у кирпича, даже пустотелого, вдвое меньше, чем у газоблока. А если учесть, что кирпич ещё и во много раз холоднее, результат предсказуем. Пар на стыке двух стенок будет охлаждаться и конденсироваться, вызывая вторичное увлажнение газобетона. А этого надо всеми силами избегать.

Когда привязка облицовочного кирпича к стене из газобетона осуществляется адгезионным способом, основная кладка не может высохнуть до равновесной влажности. Уж лучше тогда стены делать трёхслойными: кирпич-газобетон-кирпич. В такой схеме газоблоки используют с минимальной плотностью (теплоизоляционные), изготовленные по гидратационной технологии. У них нет такой высокой начальной влажности, как у автоклавных блоков, а неважная геометрия в таком пироге стены особого значения не имеет.

Многие думают, что если облицовка выполнена без зазора, стены будут меньше продуваться ветром. Кладка толщиной в один газоблок продуваема, особенно если в монтаже использовался пазогребневый материал, в котором по технологии вертикальные швы практически не заполняются раствором. Но в кирпичной кладке тоже может оказаться пустошовка, поэтому стопроцентной защиты от воздухопроницания она не даёт. В этом кирпичная облицовка значительно уступает штукатурке, которую при таком варианте наружной отделки фасада рекомендуется выполнять хотя бы изнутри.

С вентилируемым зазором без утеплителя

Во избежание влагонакопления в стенах всегда лучше, если связка газоблока и облицовочного кирпича выполнена с вентилируемым зазором. Он должен выполняться в обязательном порядке, если облицовка производится по ещё влажной газоблочной кладке или ведётся параллельно с ней. И даже если здание до облицовки простояло год или два, обеспечить доступ воздуха во внутреннее пространство устроить всё равно не помешает.

Для вентиляции и отвода конденсата, в нижнем ряду кирпичной кладки несколько вертикальных швов оставляют незаполненными раствором. Для лучшего оттока влаги, угол на стыке газобетонной кладки и поверхности цоколя скругляют раствором (делают выкружку), а сами отверстия закрывают от грызунов стеклосеткой, путаным клубком лески или проволоки. Расстояние между продухами составляет 100 см (4 кирпича).

Делать зазор при отсутствии продухов смысла не имеет, так как при невозможности выветривания пар будет конденсироваться и стекать вниз, увлажняя первый ряд газобетонной кладки. А дальше уже по капиллярам влага поднимется вверх, постепенно замачивая всю стену. По этой причине данный вариант облицовки и не подходит для отапливаемых зданий.

С вентиляцией и заполнением зазора теплоизоляционным материалом

Теплоизоляция на газобетонных стенах не обязательна, но её применение даёт возможность уменьшить толщину основной кладки, устранить её теплотехническую неоднородность, возникающую в швах и местах расположения монолитных перемычек и армопоясов.

Такая стена будет уже не двухслойной, а трёхслойной. Производители газобетона допускают использование в таких конструкциях утеплителей трёх типов:

плитного;
заливного;
засыпного.

Однако при закладке под облицовку каждый из них может создать свои проблемы. Плитный, например, имеет низкий срок службы, а демонтировать облицовку, чтобы его заменить, невозможно. При одновременном возведении кладки и облицовки, контролировать качество приклеивания утеплителя, которое в данном случае становится разновидностью скрытых работ, вообще затруднительно. Поэтому в официальном строительстве с бюджетным финансированием такие проектные решения не принимаются.

Плиты полистирола при монтаже за кирпичной облицовкой плохо подгоняются друг к другу – это первый недостаток данного материала. Второй заключается в их горючести, которая при наличии вентилируемого зазора может сыграть с владельцем здания злую шутку. Третий недостаток касается низкой паропроницаемости ЭППС, из-за которой пар вообще не сможет выходить из стены. Поэтому зазор в данном случае делать просто бессмысленно.

В такой схеме, если уж она взята за основу, должна присутствовать только минеральная вата. Она не горит и обладает более высокой паропропускной способностью, чем у газобетона. Но минваты из-за недостаточной жёсткости плохо заполняют полости, а так как плиты невозможно приклеивать, они пропускают воздух и со временем оседают.

Виталий Кудряшов

Строитель
Автор портала full-houses.ru

Задать вопрос

Поэтому рекомендуется либо вообще не использовать плиты для закладки между газобетоном и кирпичом, либо производить облицовку не одновременно, а после возведения основных стен. В таком случае сначала приклеивается и дюбелируется утеплитель, а потом уже выкладывается кирпичная стенка. При этом связка облицовочного кирпича со стеной из газобетона осуществляется анкерами, одна сторона которых забивается в основную стену, а вторая замоноличивается в швах облицовки.

При использовании засыпных и заливных утеплителей невозможно устроить вентилируемый зазор, поэтому о них будет сказано в следующей главе.

Невентилируемый зазор с утеплителем

В качестве заливного утеплителя применяется два типа материалов:

Вспененные двухкомпонентные полимерные смолы, затвердевающие при взаимодействии с воздухом.
Бетоны с лёгким наполнителем, или же ячеистые (гидратационного твердения).

Заливка

Заливной материал полностью заполняет всё подоблицовочное пространство, поэтому зазора тут быть не может по определению. Однако для газобетонных стен такой вариант утепления не самый лучший: заливки насыщены влагой, а в случае с пеноизолом ещё и образуется непреодолимый для паров барьер.

Уж если принято решение использовать такой вариант утепления, предпочтение лучше отдать ячеистому бетону.

Чтобы и кладка, и бетонная заливка могли нормально отдавать влагу в окружающую среду, кирпич для облицовки, как и раствор для его монтажа, нужно использовать только поризованный. Чтобы получить такой кирпич, на производстве в глину замешивают солому — при обжиге она сгорает и оставляет поры. В теле кирпича тоже имеются пустоты, что делает его лёгким, повышает паропроницаемость и понижает теплопроводность.

Путотность кирпича значения не имеет при заливке пеноизолом – из-за паронепроницаемости последнего. Здесь желательно сначала дать высохнуть газобетонной кладке, а потом уже начинать облицовку, для которой можно взять и полнотелый кирпич.

Засыпка

В качестве засыпок для утепления стен применяют самые разные материалы. Некоторые имеют органическое происхождение: опилки, костра льна и конопли, эковата. Однако это материалы, подвержены самоуплотнению, а без антисептиков гниют, поэтому их нельзя считать долговечным и эффективным утеплителем.

Неорганические материалы в этом плане гораздо лучше – это гранулированный шлак, вспененное стекло, керамзит, вспученные вермикулиты и перлиты. Они долговечны, но проблема потери засыпкой объёма остаётся.

Лучше всего, пожалуй, для утепления газобетонных стен использовать газобетонную крошку. Это смесь песка и щебня, получаемого в процессе дробления отбракованных газобетонных изделий. За счёт неравномерности фракций засыпка не меняет свою форму, так что главная проблема, присущая остальным сыпучим материалам, не возникает.

Крошка имеет преимущество перед жидким бетоном, но она тоже должна иметь возможность избавляться от конденсата.

Как своими руками сделать облицовку из кирпича

Решить, как привязать облицовочный кирпич к газобетону – это основная задача при выборе такой отделки для фасада. Действующие нормативы предъявляют довольно жёсткие требования к связке слоёв каменной кладки.

Как правильно облицовать дом кирпичём. Важные моменты строительства.

Подробнее

Связи и крепления

При монтаже с вентзазором скрепление кирпича с газобетоном обеспечивается за счёт гибких связей. Это соединительные элементы, изготавливаемые из стали с антикоррозионным покрытием (либо нержавеющей). Но есть и альтернатива — полимерные связи для крепления облицовочного кирпича к газобетону.

Количество креплений определяется из расчёта 0,4 см2 суммарной площади стержней на 1м2 стены. Это касается и стальных, и полимерных связей — но при условии их равной прочности. Гибкие связи для газобетона и кирпича закрепляют сначала в несущей кладке, а затем уже путём отгиба фиксируют в шве облицовки.

Основной функцией связующего элемента является обеспечение пространственной устойчивости облицовочному слою, который не должен зависеть от деформаций здания в процессе усадки и линейного расширения. Сопротивления в 100 кгс/м2 вполне достаточно, чтобы облицовка толщиной в полкирпича нормально выдерживала давление ветра и нагрузки на изгиб.

Способы гибкой связи

Необходимую прочность в 10кН обеспечит такие варианты гибких связей для газобетона:

Чем связать облицовочный кирпич с газобетоном

При диаметре 4 мм на 1 м2 устанавливается 4 шт, при диаметре 5 мм – 2 шт/м2. Длина гвоздей не менее 120 мм.

Сетка из стекловолокна

Армирование сеткой зависит от прочности её основы. Если она соответствует 500 Н/5 см, расход будет 1 м.п/м2. При увеличении прочности полотна до 1500 Н/5 см, достаточно использовать полосы сетки шириной 0,35 м/м2.

Стальная полоса (лента)

Как крепить облицовочный кирпич к газобетону: здесь тоже зависит от сечения. Если взять полосу 1,0*20 мм, нужно закладывать 2 шт/м2. Уменьшая размер ленты по ширине или толщине, следует пропорционально увеличивать количество полос на квадрат облицовки.

Базальтовые связи

Для скрепления газобетонной и кирпичной кладки можно использовать и специально предназначенные для этой цели изделия, изготовленные из армированного волокнами стекла или базальта пластика.

Недостаток у них один: эти связи не могут забиваться, а монтируются путём заведения в швы с обеих сторон. Соответственно, использовать их можно только в процессе одновременного возведения стен с облицовкой. Учитывая, что швы не совпадают по высоте, приходится постоянно осуществлять подгонку – а это может сказаться на внешнем виде лицевой стенки.

В отличие от Z-образных базальтопластиковых связей, все остальные варианты можно или забивать, или перегибать перед тем, как связать кирпичную стену с газоблоком.

Забивные анкеры

Лучшим решением для связки несущей и лицевой стены является применение забивных анкеров. С одного конца они снабжены спиральным капроновым дюбелем, который обеспечит хорошее сопротивление вырывному усилию. Он устанавливается в заранее просверленное в газобетоне отверстие, а уже в него – забивается связь. Второй конец связи закладывается в шов кирпичной кладки.

На стержне имеется пластиковая шляпка, которой к основанию прижимается плита утеплителя. То есть, данный вид связи предназначен для стен, утепляемых плитным материалом. Облицовку можно производить как в процессе строительства нового, так и на фасаде уже эксплуатируемого здания.

Подготовка инструментов и материалов

Так как речь идёт о газобетонных стенах, главным материалом являются блоки, которые нужно правильно выбрать. Для строительства домов используют изделия автоклавного твердения, плотностью не выше 600-700 кг/м3.

Из таких блоков обычно строят на участках со сложным рельефом, либо в местностях с неблагополучной сейсмической обстановкой. В обычных условиях дома возводят из блоков плотностью 400-500 кг/м3, так как современные технологии позволяют обеспечить им класс прочности не менее В2.

По форме блоки производятся гладкие и с торцами, профилированными в виде паза и гребня. Второй вариант монтируют без заполнения вертикальных швов клеем — это даёт небольшую экономию, но делает кладку более уязвимой к воздухопроницанию. Лучше отдать предпочтение гладким блокам.
У автоклавных блоков есть две категории качества. Вторая может монтироваться и на обычный раствор, да это и выгоднее в плане его расхода, ведь швы из-за неровных граней камня будут более толстыми. Первая категория имеет минимум отклонений от геометрии, поэтому должна укладываться на специальный клей.
Вариантов два: на цементной основе и на полиуретановой. Цементные составы отличаются от обычного раствора более мелкой фракцией наполнителя. В них присутствуют пластификаторы и водоудерживающие добавки, не дающие влаге из клея впитываться в основание.
Такие смеси можно использовать для кладки блоков любого качества, нужно только обращать внимание, для какой кладки они предназначены – тонкошовной или толстошовной. В зависимости от сезона строительства, клей выбирается летный или зимний, хотя существуют и универсальные составы.
Полиуретановые клеи могут применяться при любых температурах. Они фасуются во флаконы ёмкостью 750-950 мг, заменяющие мешок цементного клея, и наносятся посредством монтажного пистолета. Они очень экономичны, но ограничивают выбор варианта армирования самой газобетонной кладки.

В данном случае, стержневая арматура не подходит – нужно выбирать либо стеклосетку, либо стальную ленту. Они будут отличным выбором, учитывая и необходимость связки кладки с облицовкой.

Для работы с газобетоном понадобится несколько специальных приспособлений:

Захват для перемещения блоков.
Зубчатый ковш или каретка (если работать с цементным клеем).
Штроборез (если использовать стержневую арматуру).
Тёрка и рубанок по газобетону. С их помощью выравниваются срезы блоков и устраняются перепады в ряду.
Угольник и ножовка для резки.
Киянка.
Штукатурная кельма и лопатка.
Строительный миксер и тара для замешивания клея.

Остальные инструменты общестроительные: пузырьковый и водяной уровни, рулетки, дисковая пила, перфоратор, молоток.

Выбор кирпича

О выборе кирпича по физическим свойствам уже говорилось: когда облицовке требуется обеспечить максимальную паропроницаемость, нужно использовать поризованный кирпич. Если же утепление производится не минватой, а пенополистиролом, который в любом случае будет барьером для прохождения пара, кирпич можно брать любой, в том числе и полнотелый.

Многое в выборе зависит от желаемого дизайна облицовки, так как есть кирпич лицевой, который похож на рядовой, но просто имеет улучшенный внешний вид, а есть декоративный. И вот тут вариантов может быть масса: цветной в массе или поверхностно окрашенный, глазурованный, торкретированный, рельефный, для баварской кладки. Отличает их только степень декоративности – требования к прочности в любом случае одинаковые.

Технология создания облицовки

Возможность облицовки газобетона кирпичом должна быть предусмотрена ещё при закладке фундамента. Если он плитный проблем нет, а вот если ленточный или ростверковый, то тут следует правильно рассчитать ширину основания. Она должна быть такой, чтобы можно было одновременно опереть обе кладки. Причём газобетон должен опираться полностью, а кирпич может свисать, не не более, чем на 3-4 см. При этом не забываем о вентилируемом зазоре такой же ширины.

Технологическая карта предусматривает не одновременное, а последовательное выполнение работ – сначала газобетонная кладка, а потом уже кирпичная. Этой же версии будем придерживаться в своём повествовании и мы.

Облицовка при строительстве нового строения

Итак, мы уже имеем возведённую стенку из газоблоков, каковы дальше наши действия?

Процесс состоит из таких этапов:

Установка и дальнейшее перемещение причального шнура.
Раскладка на стене кирпичей.
Приёмка и подача готового раствора, или замешивание его на объекте.
Установка связей.
Ведение кладки из кирпича с расшивкой швов.
Контроль правильности рядов.

Кладка выполняется из цельных кирпичей, с перевязкой на половину их длины по всему ряду. Продухи делаются не только в нижнем ряду, но и в последнем, минимальное количество отверстий на готовой стене – по 4 снизу и сверху. В первом ряду продухи можно сформировать путём укладки щелевого кирпича на ребро. Для этой цели так же используют стеклосетку или специальные пластиковые вставки.

С помощью каких элементов можно обеспечить связь газобетона с кирпичом, рассказывалось выше. Когда после возведения стен сразу же приступают к их облицовке, удобно применять стальную перфоленту, которую через отверстия крепят непосредственно к газобетону. Вместо неё многие каменщики используют для связки стенок оцинкованные прямые подвесы (элементы подвесных потолков). Они имеют нужную длину, их можно хоть заводить в клеевые швы газоблочной кладки, хоть фиксировать саморезами к поверхности.

Прежде, чем начать кладку, на углах и пересечениях стен с помощью нивелира и отвеса устанавливают порядовки. После их закрепления начинают выкладывать маяки в виде убежных штроб, а потом уже ведут кладку по всей длине стены. По ходу работ не только устанавливаются связи, но и сразу же расшиваются швы, затирается их поверхность. Толщина швов классическая: по горизонтали 12 мм, по вертикали -10. Те швы, в которые закладываются связи, немного утолщаются, но не более 16 мм.

Облицовка стен уже эксплуатирующегося здания

Объединение газобетонной кладки и кирпича при облицовке существующего здания, особо не будет отличаться от варианта, описанного выше. Единственная разница в том, что здесь нет заранее установленных между газоблоками связей, их требуется смонтировать. Чаще всего такая облицовка производится с целью обновления и утепления фасада.

Первое, что надо сделать в данном случае – обследовать фундамент на предмет его способности выдержать дополнительную нагрузку. Если на дом нет никакой проектной документации, надо пригласить профессионалов, которые путём проведения подкопа и замеров сопоставят габариты фундамента с дополнительной нагрузкой.
Вполне возможно придётся спроектировать вариант расширения основания. Но вообще допускается опирать кирпичную облицовочную кладку и на бетонную отмостку или выступающую часть цоколя. Решив все эти вопросы, можно приступать к выбору кирпича, утеплителя, связей, и начинать работы по облицовке.

Представленный нами вариант анкеров для пористых оснований, представляет собой стержень с кварцевым напылением, диаметром 6 мм, со сформованным на конце винтовым анкером. На газобетонной стене производится разметка мест сверления под крепления. Расчёт должен быть таким, чтобы после установки связи второй конец мог быть заведён в шов кирпичной кладки.
С помощью перфоратора с 10-миллиметровым сверлом насверливаются отверстия глубиной 100 мм, образовавшуюся пыль обязательно выдувают резиновой грушей. Установка анкера производится с помощью специального цилиндрического ключа, надеваемого на основание винта. Вкручивание производится до упора, пока гильза не погрузится в отверстие полностью.

Если подоблицовочное пространство будет утепляться минватой, плиты просто насаживаются на торчащие из стены стержни, без промазывания клеем. С учётом отступа облицовки от основной стены, свободный конец анкера заделывается в кирпичную кладку не меньше чем на 9 см.

Применение базальтопластиковых связей не нарушает как металл тепловую однородность газобетонной стены, не способствует образованию конденсата. Поэтому данный вариант можно считать лучшим.

Плюсы и минусы кирпичной облицовки

Широчайший ассортимент кирпича, позволяющий выбрать вариант для любого дизайна.

Такая облицовка имеет самый длительный срок службы.

Материал морозоустойчив, почти не впитывает воду.

Улучшает сопротивляемость стен теплопередаче.

Уменьшает степень воздухопроницания.

Значительный вес кирпича, создающий дополнительную нагрузку на фундамент.

Работа требует профессиональных навыков, что усложняет самостоятельную облицовку.

На поверхности кирпича со временем могут появляться высолы. Чтобы не бороться с ними потом, лучше сразу покрыть кладку гидрофобным составом.

Достаточно высокая цена.

Высокая трудоёмкость работ.

Стоит ли применять другие способы отделки дома — заключение

Кирпичная облицовка в экстерьере дома смотрится весьма эффектно, а за счёт существенной толщины улучшается теплоэффективность стен даже без применения утеплителя. Именно поэтому газоблочные дома чаще всего проектируют с такой отделкой. Лицевая кладка эффективнее навесных материалов (различных видов доски, кассет, панелей) в плане защиты от продувания, однако при наличии вентилируемых зазоров она уступает в этом обычной тонкослойной штукатурке. Для устранения этого недостатка и принимается решение по закладке под облицовку утеплителя: в этом случае стены получаются не только красивыми, но и максимально тёплыми.

Калькулятор дома из газобетона

Ваши пожелания:

Плита + ростверк

Цокольный этаж

Газобетон

Металлическая

Натуральная

Гибкая

Штукатурка

Кирпич

Плитка

Инженерия

Отделка

Итого по проекту

В указанную стоимость входят следующие виды работ:

с учётом материалов, их доставки и аренды спец техники

* — Цена ориентировочная и не является публичной офертой.
Актуальные цены могут быть указаны только в смете по строительству
дома.

Вы можете задать свой вопрос нашему автору:

Кладка

Кладка кирпичная, газоблок выложенная в установленном порядке. Их крепление осуществляется приготовленным раствором в соответствии с техническим регламентом строительных работ.

Эффективное регулирование микроклимата дома

Профессионально выполненная кладка в Киеве благодаря своим теплоизоляционным свойствам решает сразу несколько задач по регулированию микроклимата дома:

эффективно сохраняет прохладу в доме жарким летом;

предотвращает утечку теплого воздуха в сильные зимние холода;

не позволяет осенней влажности пропитывать воздух помещения;

во время весенних ураганов служит надежной преградой для ветра и дождя.

Льготы

Кладка в Киеве при строительстве жилого или коммерческого здания производится по четко определенной схеме, называемой перевязкой. Согласно этому алгоритму строительства кирпич, уложенный в верхнем ряду, должен перекрывать шов, образованный парой кирпичей нижнего ряда.

Такой способ укладки в Киеве позволяет:

гармонично распределить весовые нагрузки;

возводить очень прочные, долговечные и устойчивые здания;

рационально и экономно расходовать кирпич и цемент.

Наиболее популярными и популярными способами перевязки в настоящее время являются:

ложка;

цепь;

крест.

Основные виды кирпичной кладки

Наша строительно-монтажная компания Фронтон предлагает всем желающим недорого заказать кладку в Киеве следующих видов:

Сплошной, представляющий собой монолитную стену шириной в полкирпича.

Легкий, имеющий вид двух параллельных стенок шириной в полкирпича. Лист в этом случае заполняется теплозащитным раствором или заполняется базальтовой ватой, резиновым листом, пенопластом, любым другим материалом, сохраняющим тепло, на усмотрение клиента.

Усиленный, т.е. значительно усиленный за счет введения в конструкцию стены усиливающих стоек. Их вставляют в горизонтальные и вертикальные швы. В качестве армирующего элемента по желанию заказчика также может использоваться металлическая сетка. Его кладка осуществляется через каждые пять ярусов кирпича.

Облицовка, т.е. декоративная с заранее согласованной конфигурацией дизайна. В настоящее время получили распространение 20-30 вариантов облицовочной кирпичной кладки. Также мы готовы реализовать любую авторскую идею клиента относительно внешнего вида его дома. Для этого наши инженеры и дизайнеры разработают эскизы фигурного кирпича. Это придаст фасаду и другим стенам совершенно уникальную, оригинальную и эстетически приятную форму.

5. Облицовочный и облицовочный, при котором одновременно с возведением стены выполняется облицовочная кладка в Киеве.

В последнее время все более популярным становится строительство дома из газоблока.

Качественный газобетон – один из лучших строительных материалов, который сочетает в себе достаточную несущую способность с низкой теплопроводностью. Укладка газобетона – процесс ответственный и требующий строгого соблюдения технологии. Пористая структура газобетонных блоков обеспечивает не только положительные качества возводимых стен (отличные звуко- и теплоизоляционные свойства, хорошую паропроницаемость и малый вес), но и отрицательные – повышенную хрупкость. Однако если нанести правильную смесь и правильно выполнить работу, этот недостаток никак не отразится на качестве и сроке службы вашего дома.

Газобетон по технике кладки очень похож на силикатный кирпич. Конечно, есть принципиальные отличия в выполнении соединительных швов, но в целом техника выравнивания аналогична классической двухрядной кладке: можно использовать только причальные шнуры и «египетские» треугольники.

Техника кладки блоков достаточно проста. Первый ряд укладывают на более толстый слой клея, чтобы выровнять неровности основания. Когда выведена стартовая плоскость, а это может быть второй и даже третий ряд, кладку продолжают выполнять по тонкослойной технологии. На поверхность сложенных блоков с помощью специального приспособления наносят тонкий шов жидкого клея. Устанавливаемый узел погружается в бак теми сторонами, которыми он будет соприкасаться с другими элементами, и позиционируется на месте с допуском около 5 мм. После этого агрегат необходимо передвинуть до появления характерного скрипа между касательными поверхностями, а затем окончательно выровнять в плоскости стены и выровнять, используя киянку. Выступившие излишки клея следует затереть шпателем, это ограничивает впитывание влаги через края блоков.

Блоки газосиликатные в полной мере проявляют свои несущие свойства только при наличии конструктивного элемента, распределяющего нагрузку. Как правило, для этих целей используется пояс из железобетона с усиленной арматурой высотой 250-300 мм и толщиной во всем несущем слое стены. Армопояс – серьезная уязвимость газобетонных зданий с точки зрения теплозащиты. Для устранения мостика холода можно использовать те же приемы, что и при установке перемычек в отверстия: разделители из пенопласта или специальные лотки, в случае возведения двухслойной кладки наружная стена просто закрывает торцы ремень и пол.

Мастерское выполнение облицовочной кладки

Наши каменщики освоили применение облицовочного кирпича во всех его тонкостях. Благодаря этому

Таким образом, наш клиент может заказать кладку в Киеве, которая может напоминать любые известные и выдающиеся дома:

старинные замки и крепости;

дворцы, аристократические особняки, поместья;

арочные галереи;

административные и банковские здания, признанные объектами архитектурного и культурного наследия.

Ценообразование при оценке

Оригинальная облицовочная кладка заметно выделяет дом из ряда однообразных стандартных коробок и модулей. При этом стоимость таких работ обычно в разы превышает стоимость обычной кладки.

Предлагаем заказать кладку в Киеве облицовочную и декоративную по вполне приемлемым ценам. Это позволит нашему клиенту за вполне разумные деньги получить оригинальный и радующий глаз дом, который не будет угнетать серостью, однообразием и стандартным дизайнерским решением.

Помимо небольшой надбавки за эскиз конструкции и использование фасонного кирпича, цена такой кладки в Киеве будет состоять из стоимости:

выбранного клиентом инженерного, сантехнического, отопительного оборудования;

размер, прочность кирпича, его сопротивление;

производители строительных материалов, в том числе кирпича и строительных растворов, престиж марки материалов и общая репутация на строительном рынке;

квадратура стен;

рабочего времени строительной бригады.

Внедрение сложных элементов в проект

Возрастающий интерес к историко-архитектурному наследию подталкивает наших клиентов к заказу кирпичной кладки в Киевской области, не только оригинальной, но и архитектурно сложной. Среди дополнительных декоративных элементов у наших заказчиков все чаще встречаются:

арочных окна, в том числе три в ряд, центральное из которых немного возвышается над боковыми;

арочные козырьки над центральными ступенями;

колонны любой формы;

портики, фронтоны, аркады, лоджии, открытые балконы и террасы, галерейные коридоры, смотровые площадки, вазы и скульптуры драконов на крыше, маскароны, любая геометрическая и скульптурная лепнина.

Технические и потребительские параметры здания

На стоимость профессиональной кладки в Киеве также будут влиять:

этажность и площадь здания;

тип раствора, марка и прочность кирпича или газоблока.

Для упрощения расчетов цена кирпичной кладки в Киеве указана за квадратный метр.

Климатические и сезонные факторы

Предлагаем заказать кирпичную кладку в Киеве по низкой цене в периоды спада общей покупательской активности, которые традиционно приходятся на осенне-зимний период. Если заказчик хочет построить дом в Киеве и области недорого, мы также обязательно найдем широкий спектр решений, позволяющих значительно снизить конечную смету.

К таким вариантам снижения стоимости дома относятся:

выбор менее дорогих материалов;

снижение рабочей нагрузки;

снижение трудоемкости кладки;

выбор упрощенной архитектуры;

продление сроков выполнения заказа.

Цивилизованный подход к работе

Наша компания очень честно подходит к выполнению своих обязательств. Заказчик получает полный комплект документации, сопровождающей договор, в том числе:

договор на оказание строительно-ремонтных услуг;

проектно-сметные расчеты;

пакет разрешительных документов;

комплект кадастровых карт.

Самый широкий перечень строительных услуг

При необходимости наши менеджеры готовы внести в договор любые параметры, условия, сроки, нормы и требования, удобные для заказчика. Также мы готовы предложить клиенту выгодный план финансирования строительных работ, избавляющий его от необходимости брать кредит в банке.

Помимо недорогого строительства мы также готовы предложить:

любые услуги по оформлению разрешительной документации;

фасадные работы, включая вышивку, облицовку, любой сложный или исторический декор;

проектирование зданий под ключ;

реализация проектов экономичного молодежного и семейного жилья в частном, загородном и загородном секторах;

покупка и доставка любых строительных материалов;

услуги по изготовлению типовой и оригинальной кладки заборов, заборов, вышек, колодцев из рядового и полуторного кирпича;

окраска цементного раствора путем добавления красителей, влияющих на внешний вид облицовочных швов;

реализация проектов в сложных ландшафтных условиях, в том числе на склонах холмов;

аренда автокрана, бетономешалки, любой другой строительной техники.

Детальное согласование всех вопросов

Работаем в Киеве и области. Если вы хотите уточнить тот или иной момент кладки стен в Киеве, то свяжитесь с нами в удобной форме. Мы обязательно предложим вам вариант современного, функционального и эстетичного здания, полностью устраивающий по цене и срокам.

Как точно выровнять накладной газовый блок? [Архив]

Форумы M4Carbine.net > AR/M4 > Общие обсуждения AR > Как правильно выровнять накладной газовый блок?

PDA

Просмотр полной версии : Как правильно выровнять накладной газовый блок?

BrickShitHouse

05-21-13, 19:11

Я новичок в создании верха AR, и мне интересно, как выровнять газовые порты на блоке и стволе. Как вы это делаете?

Думал просто отметить порты снаружи маркером…

Ryno12

05-21-13, 19:23

Измерил расстояние от плеча на стволе до газового порта и то же самое на газовом блоке. Выровняйте соответственно.

Прислано через Tapatalk

BrickShitHouse

05-23-13, 04:12

Я измерил расстояние от плеча на стволе до газового отверстия и такое же расстояние на газовом блоке. Выровняйте соответственно.

Отправлено через Tapatalk

Спасибо, сэр

Иракганз

05-23-13, 05:24

Я настоятельно рекомендую вам использовать газовый блок с установочными винтами. Убедитесь, что винты имеют маленькие зубцы, чтобы они могли вонзиться в ствол. В идеале я бы удостоверился, что он с ямочками.

mark5pt56

05-23-13, 06:39

Вот что я делаю: карандашом ставлю отметку на блоке, указывающую центр порта, а затем рисую прямую линию с помощью линейки. чтобы указать центр газового порта ствола, поместите отметку на плечо ствола. Большинство блоков предназначены для установки на ствол со снятой крышкой цевья. Оставьте эту толщину колпачка HG между плечом и блоком. Никогда не было проблем таким образом. Если вы не уверены, вы всегда можете измерить расстояние от плеча до центра и то же самое для блока.

После того, как я установил и проверил ствол, я бы сделал углубление на стволе, одна из хитростей — заколоть установочные винты после затяжки. Конечно, он у меня всегда закреплен.

Надеюсь, это поможет.

SCatalyst

23.05.2013, 10:20

Богом клянусь, правдивая история. Совсем недавно я был в магазине, и кузнец сказал: «Я обхватываю губами газовую трубку и дую, пока не найду золотую середину (наименьшее сопротивление)».

Парень был старослужащим, очевидно, уже устоявшимся. Так что я не высмеивал его, но мне потребовалось много времени, чтобы сдержать самообладание.

skijunkie55

05-23-13, 10:35

😮 😆

Круто…

Hmac

23.05.2013, 10:47

Отверстие в газовом блоке, закрывающее газовое отверстие в стволе, значительно больше, чем само газовое отверстие. В выравнивании есть место для маневра.

ИМХО, не то чтобы я эксперт, прижимной или даже установочный газовый блок может попасть в категорию «может быть, достаточно хорошо». Мои собственные цели в отношении качества сборки моих собственных винтовок заставляли меня всегда тратить 30 долларов на установку газового блока.

p22shooter30

23.05.2013, 17:19

измерять, измерять и еще раз измерять. не бойтесь пользоваться шулером на стволе. что я делаю, так это когда я думаю, что все правильно и затягиваю винты, я иду снимать. если он работает правильно, я выкручиваю каждый винт по одному и наношу на каждый винт немного синего Loctite.

GSMullins

05-24-13, 21:20

Этот парень был старослужащим, очевидно, уже устоявшимся. Так что я не высмеивал его, но мне потребовалось много времени, чтобы сдержать самообладание.

Давным-давно, когда еще существовали британские спортивные автомобили, мы синхронизировали карбюраторы с помощью шланга, поднесенного к уху: когда один цилиндр приближался к другому, он синхронизировался. :p

Дело в том, что газовые блоки обычно имеют отверстия значительно большего размера, чем отверстие для газа в стволе, так что есть некоторая свобода действий. Я использую пару прямых кромок по обеим сторонам верха, чтобы приблизиться к центральному положению, и называю это хорошим. Пока без вреда..

GSM

ace4059

05-25-13, 01:04

Вы когда-нибудь пробовали что-то из этого? Я использую болт на газоблоках, и этот продукт соответствует ему
.
http://www.rainierarms.com/?page=shop/detail&product_id=1089

BrickShitHouse

05-25-13, 01:45

Значит ли это, что это просто обеспечивает углубления для винтов газоблока, чтобы в них врезаться? Не знаю, как это работает.

Col_Crocs

05-25-13, 02:06

Значит, это всего лишь углубления для винтов газоблока, в которые можно врезаться? Не знаю, как это работает.

Да, и это также помогает выравнивать порты. У него есть установочный винт, который слегка фиксирует порт ствола, чтобы ваши ямочки были там, где они должны быть для правильного выравнивания.

kwilkin

05-25-13, 09:29

Я тоже так делаю.

Я не делал углубления на стволе для установочных винтов (DD 10,3 дюйма с газовым блоком DD Mk12). Переписка с DD CS показала, что углубления не нужны, но я признаю, что углубления — лучший способ.

ace4059

05-25-13, 14:02

Значит, это просто обеспечивает углубления для винтов газового блока, в которые можно врезаться? Не знаю, как это работает. все сходится.

308сако

05-26-13, 10:55

Интересно, четверг был его днем в бочке?

Кроме того, маркировка правильного выравнивания значительно помогает, а возможность отцентрировать газовую трубку без какого-либо напряжения также является индикатором. Чего я не заметил, так это того, что газовый блок не должен находиться в абсолютном контакте с плечом ствола. Расстояние от 0,005 до 0,040 дюйма мне подошло.

BrickShitHouse

05-27-13, 18:07

Я пойду по вашей рекомендации и заменю хомут на газовом блоке на установочный винт.

Обязательно ли делать углубления на стволе? Если да, то можно ли это сделать без использования углубления ствола Rainier Arms? Сколько мне сверлить в стволе для ямки. Я думаю, что немного, чтобы держать винты на месте.

Спасибо за помощь, господа.

Col_Crocs

05-27-13, 18:18

Идеально. Если вы уверены в выравнивании газового блока, вы можете просто использовать его установочные винты, чтобы отметить, где вам нужно сделать углубление. Просто затяните его достаточно, чтобы вонзиться и повредить ствол. Вам не нужно сверлить слишком глубоко… Глубина кончика сверла соответствует инструкции к приспособлению BRDE. Есть ли у вас подходящие инструменты для работы?

Робб Дженсен

05-27-13, 18:23

Вы когда-нибудь пробовали что-то из этого? Я использую болт на газоблоках, и этот продукт выравнивает его
http://www.rainierarms.com/?page=shop/detail&product_id=1089\

Это работает очень хорошо. Я бы хотел, чтобы они сделали их и для сидений из газоблока .625″ и .875″.

BrickShitHouse

05-27-13, 23:43

Есть ли у вас подходящие инструменты для работы?

У меня есть дрель и тиски. :confused:

BrickShitHouse

05-28-13, 23:52

Я укусил пулю и поймал ямку ствола Rainier Arms. Я подумал, что с тем же успехом мог бы купить эту штуку и покончить с этим.

Что касается использования, то у меня нет сверлильного станка, но есть дрель. Могу ли я просто прикрепить насадку для ствола, а затем зажать ее в тисках и оттуда сделать углубление сверлом? Я видел, что по обеим сторонам инструмента есть плоские поверхности, которые, как я полагаю, предназначены для этого. Я попытался скачать инструкцию по эксплуатации, но нет игральных костей.

пользователь

06-24-13, 01:01

Нутроскоп также хорошо работает, если он доступен0003

Я укусил пулю и поймал ямку ствола Rainier Arms. Я подумал, что с тем же успехом мог бы купить эту штуку и покончить с этим. Что касается его использования, у меня нет сверлильного станка, но есть дрель. Могу ли я просто прикрепить насадку для ствола, а затем зажать ее в тисках и оттуда сделать углубление сверлом? Я видел, что по обеим сторонам инструмента есть плоские поверхности, которые, как я полагаю, предназначены для этого. Я попытался скачать инструкцию по эксплуатации, но нет игральных костей.

Попробуйте это: Димплер ствола газоблока Rainier Arms (http://rainierarms.com/misc/dimple_jig.doc)

midSCarolina

06-26-13, 14:08

Это текст… не могу найти картинки, но это довольно просто. Просто воспользуйтесь штангенциркулем и убедитесь, что размер ямок составляет 11/64″.

2. Установите установочный винт с мягким концом во 2-е отверстие, этот винт можно затянуть.

3. Переверните сборку и используйте сверло 11/64″, чтобы сделать углубления.

4. Теперь шаблон можно снять. Его можно использовать в качестве держателя ствола при использовании винта с мягким концом. На изображении ниже показаны углубления в начале.

5. Затем открываются углубления. Максимальный размер должен соответствовать внешнему диаметру сверла (11/64″) и глубине вершины. Меньший диаметр и глубина также в порядке.

6. Теперь на ствол можно установить газовый блок. Совместите с углублениями и установите один установочный винт с соответствующим фиксатором резьбы, например, Loctite 272. Плотно затяните. Установите второй установочный винт и затяните его. Затяните винты в соответствии со спецификациями производителя.

**Примечание: из-за производственных вариаций газовый блок может казаться слегка скошенным при сборке под цевьем. Я обнаружил, что это обычно вызвано перекосом между верхним и установочным штифтами.

purehavoc

06-27-13, 09:44

Я провожу линию по центру ствола, отверстие в большинстве газовых блоков намного больше, чем отверстие в стволе, поэтому у вас будет некоторая дисперсия, если это от немного . Я не делаю вмятин на своих стволах, я затягиваю установочные винты и ослабляю примерно 4 или 5 раз, чтобы убедиться, что у меня есть хороший контакт со стволом, который действительно хорошо врезается, затем я прикрепляю газовый блок к установочным винтам, поэтому мне не о чем беспокоиться.
