Как правильно вязать арматуру на ленточный фундамент: инструкция

Каждый, кто строит дом или баню своими руками, задумывается над тем, как вязать арматуру на ленточный фундамент. Фундамент несет на себе большую нагрузку, поэтому к выполнению задачи необходимо подойти серьезно. Неверная закладка арматуры способна стать причиной преждевременного разрушения фундамента и появления трещин.

Сколько арматуры потребуется?

Для того чтобы узнать количество арматуры, важно знать площадь основания строения и глубину, на которое оно закладывается. На расчеты непосредственно влияют стабильность почвы и ее состав, близость грунтовых вод, конфигурация участка.

Как монтируют каркас?

Каркас для ленточного фундамента монтируют методом вязки. Метод сварки не приветствуется профессионалами. Под воздействием сварки металл подвергается резким температурным перепадам и теряет прочностные характеристики. Вязать каркас достаточно непросто, поэтому лучше делать это с помощниками и использовать специальную мягкую проволоку из стали. Не рекомендуют также применять пластиковые хомуты, так как полученные таким методом соединения будут смещаться вместе с подвижной бетонной смесью внутри опалубки.

Армирование повышает прочностные характеристики ленточного фундамента и позволяет создавать максимально устойчивую конструкцию. При соблюдении всех требований к технологическому процессу ленточный фундамент будет отвечать самым высоким требованиям к долговечности, надежности, способности противостоять высоким механическим нагрузкам и воздействию внешней среды.

Что может понадобиться?

Самостоятельно связать арматуру для ленточного или свайного фундамента можно при помощи самодельного или заводского крючка, используя схемы расположения арматуры внутри конструкции основания из бетона. Торцевые области усиливаются П-образными элементами. Армирование выполняют по специальным схемам, простым перехлестом прутьев армировать углы нельзя. Каркас связывают непосредственно внутри опалубки.

Как укладывают арматуру?

Максимального сцепления с бетоном позволяет добиться ребристая арматура. Ребристые пруты используют для продольных элементов конструкции, на которые приходится наибольшая нагрузка. При монтаже каркаса учитывают, что арматура не должна примыкать к дну траншеи, опалубке и верхней части бетонного основания. Величина отступа – не менее 50 мм. Таким образом, стальные прутья полностью скрываются в бетонной массе, и исключается риск коррозии. Однако углублять арматурный каркас слишком сильно не рекомендуется, так как наибольшая область растяжения ленточного фундамента расположена на его поверхности.

Преимущества армированного фундамента

В качестве основы большинства частных построек используют ленточный фундамент. Он обладает следующими преимуществами:

относительная конструктивная простота,
возможность оборудовать подвальное помещение,
способность выдерживать тяжелые перекрытия,
отсутствие необходимости использовать спецтехнику.

Ленточный фундамент формируется в зависимости от планировки помещений, он монтируется по всему периметру дома, под несущими стенами и внутренними перегородками. Бетонная масса усиливается в данном случае с помощью каркаса из металлических прутьев. Железобетонная конструкция выгодно совмещает в себе прочностные характеристики обоих материалов и позволяет возводить объекты малоэтажного домостроения, дома, бани, гаражи. Включение каркаса из металлических прутьев в бетонное основание и называется армированием.

Нагрузка на фундамент чаще всего бывает неравномерной, по этой причине в конструкции возникают внутренние напряжения. Причин этому множество: изменения грунта, неровность земельного участка, различный вес определенных частей постройки в силу неравномерной интенсивности использования. Бетон демонстрирует низкие показатели сопротивления растяжению. Стальная арматура обладает высокими пластичными свойствами, что компенсирует недостатки бетона.

Армированный бетон – идеальное решение для ленточного фундамента. Один материал противостоит сжатию, другой – растяжению, вместе они эффективно сопротивляются разнонаправленным нагрузкам, исключая риски разрушения оснований зданий и сооружений. Арматурный каркас увеличивает устойчивость конструкции. Кроме того, правильно проведенное армирование с использованием всех рекомендаций к технологическому процессу в отношении того, как вязать арматуру на ленточный фундамент, позволяет сэкономить средства, необходимые на строительство. Уменьшение массивности фундамента благодаря использованию стальной арматуры снижает фактические затраты бетона.

Купить бетон

Схемы вязки арматурного каркаса

Правильная вязка арматурного каркаса представляет соединение стальных прутьев в виде клетки. Ряды соединяются с вертикальными прутьями под прямым углом. Схема вязки выглядит следующим образом:

Фрагмент вязальной проволоки длиной 25-30 см сгибают посередине и заводят под стержни, располагая по диагонали к их пересечению;
Петля, образованная местом сгиба, цепляется крючком, противоположный конец проволоки укладывается над крючком;
Вращательными движениями крючка создается скрутка из нескольких оборотов;
Крючок убирается, а концы проволоки загибаются внутрь арматурной сетки.

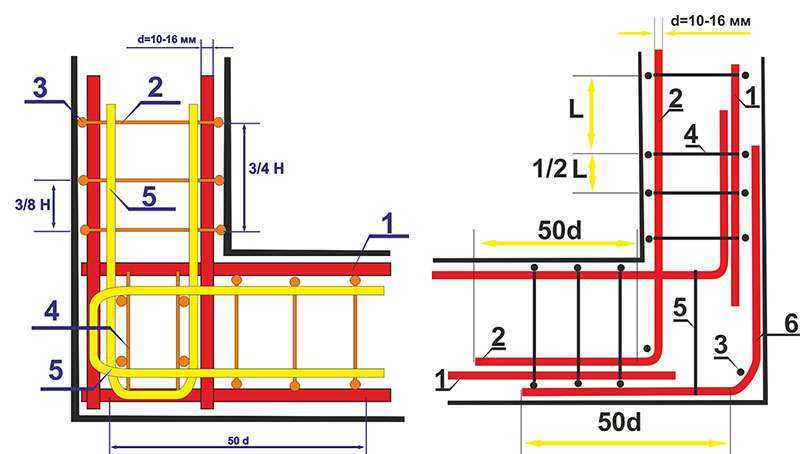

Если армировать углы методом простого перехлестывания стержней, вы нарушите технологию строительства. Углы армируют согнутыми элементами и усиливают их П-образными анкерами. В противном случае конструкция будет недостаточно жесткой, и фундамент будет подвержен преждевременному разрушению.

Укладка каркаса

Арматурный каркас монтируется непосредственно внутри опалубки, затем внутри него укладываются трубы коммуникаций, и выполняется заливка бетонного раствора. Бетон распределяется равномерно, в несколько слоев. После того, как бетон полностью высохнет, проводятся работы по гидроизоляции фундамента.

Как вязать арматуру для монолитной плиты?

Арматурный каркас используется в монолитной плите фундамента для компенсации растяжения, повышая прочность конструкции в 10 раз. Можно использовать готовые железобетонные плиты, однако гораздо дешевле изготовить их непосредственно на месте.

Какие материалы требуются?

Для монолитных плит используют бетон, арматуру, металлические прутья и стальную проволоку для связывания каркаса из арматуры. Очевидный метод сварки применять также не рекомендуется: после воздействия сварочного аппарата металл быстро теряет первоначальные свойства и разрушается под воздействием влажной среды. Связывать арматуру для монолитной плиты намного проще, чем для ленточного фундамента. Из инструментов понадобятся специальный крючок и угловая шлифмашина. Иногда для ускорения работ используют шуруповерт с крючком, который вставляют в зажимной патрон.

Каким должен быть каркас?

Для монолитных плит используют двусторонний каркас, который состоит из верхнего и нижнего слоев. Арматура должна отставать от краев плиты фундамента на 3-5 см. Изгибать и дополнительно усиливать арматуру в углах не обязательно, в отличие от технологии устройства ленточного фундамента. Стальную проволоку затягивают на стыках прутьев арматурного каркаса, тем самым придавая конструкции высокую прочность.

Как избежать ошибок?

Главной ошибкой при частном строительстве считается использование готовой сетки, которая изготавливается промышленным способом. Производители таких конструкций чаще всего используют сварку, которая опасна снижением рабочих параметров металла и возникновением коррозии на месте стыков. Лучше всего не пожалеть времени и сил и связать арматурных каркас для монолитной плиты самостоятельно.

Соблюдая все технологические условия вязки арматуры для фундамента, можно добиться максимально возможного ресурса железобетонной конструкции. Нарушение технологического процесса неминуемо влечет снижение качественных характеристик, появление тенденции к разрушению основания, а затем и всей конструкции. Ремонт монолитных плит невозможен, поэтому лучшим решением будет выполнение всех существующих требований на первоначальном этапе.

Видео

Как вязать арматуру для фундамента, схема вязки в углах, использование крючка и обвязочного пистолета

Содержание:

Прочность фундамента влияет на надёжность удерживаемой конструкции. Прочность достигается за счёт качественного бетона и армирования основы. Для этого используется стальная проволока требуемого сечения, соединяемая в металлический каркас. Сегодня мы научимся вязать арматуру для фундамента, рассмотрим, что для этого требуется. Также читайте: «Какая арматура нужна для фундамента».

Способы вязки арматуры

Сначала определим, какую проволоку лучше использовать для вязки армирующего каркаса. Оптимальное сечение 1,2-1,4 мм. Более тонкий вариант непрочен, а проволока с большим сечением сложна в использовании.

Различают три способа, которыми можно сформировать каркас фундамента – сваривание, соединение на проволоку и фиксация пластиковыми хомутами. При кажущейся простоте, оперативности, сварка не самое лучшее решение. Связано это с потребностью привлечения стороннего специалиста, услуги которого придётся оплачивать и с тем, что прочность арматуры и каркаса на её основе при сваривании снижается, что может иметь негативные последствия.

Стоит помнить о том, что уплотнение бетонного раствора с помощью вибраторов приводит к деформированию сварных соединений и даже разрушению. С этим связан факт, что подобный метод используется очень редко, а на смену ему приходят другие, более совершенные технологии.

Всё более популярным вариантом соединения арматуры становится фиксация пластиковыми хомутами. Процедура не нуждается в подготовке и наличия специализированного оборудования. Всё что нужно – затянуть хомуты в тех местах, где пересекаются прутья арматуры. Сам пластик характеризуется прочностными параметрами, стоек к коррозионным проявлениям, выдерживает значительную нагрузку.

Ручная вязка

Не менее актуален вариант со связыванием арматуры стальной проволокой. При незначительном объёме строительства операции проводятся ручным методом используя пассатижи или крюк, выполненный из толстой проволоки. Для большого объема работ целесообразно задействовать – винтовой крюк, а ещё лучше пистолет.

Ручная вязка подразумевает предварительную подготовку проволоки и нарезку на куски нужной длины. Затем её сворачивают вдвое – получается подобие петли, и продевают между арматурными элементами, затягивая до нужного уровня прочности.

При использовании крюка скручивание происходит за счёт вращения рукояти. Винтовой крюк предусматривает совершение поступательных движений вверх-вниз. Использование этих приспособлений экономит время вязки и делает сам процесс проще.

Автоматизация процедуры

Покупка вязального пистолета оправдана в ситуации, когда требуется вязать арматуру в большом объёме – стоимость его велика, поэтому для иных ситуаций его покупка не оправдана.

Пистолет способен работать с проволокой сечением 0,8-1,5 мм – зависит от марки аппарата и его производителя. У этого инструмента есть рядом достоинств:

Оперативность связывания – одно соединение занимает до 0,8 с;
Незначительный вес аппарата позволяет обойтись без привлечения дополнительной рабочей силы – придерживать конструкцию можно второй рукой;
Интегрированная система регулировки длины проволоки на одно соединение минимизирует отходы, а выбор усилия закручивания обеспечивает равномерное распределение напряжения внутри всей конструкции;
Работа с арматурой разного диаметра.

Процесс связывания проходит следующим образом: выходя из встроенной внутрь катушки, проволока проходит по направляющим между элементами каркаса, формируя при этом требуемое число витков. После этого приходит в действие специальный механизм, выполняющий скрутку и обрезающий излишек проволоки.

Очерёдность действий в процессе вязки

Поговорим подробно о порядке вязки арматуру для ленточного фундамента. Речь будет идти о ручной вязке, работы по которой проводят в такой очерёдности.

В первую очередь формируют схему каркаса, принимая во внимание габариты постройки и ту нагрузку, которая будет восприниматься фундаментом.

Подбирают число поясов армирования – этот фактор зависит от длины ленточного фундамента и высоты. При незначительных нагрузках использование дополнительных прутьев в рамках одного пояса нецелесообразно, а схема имеет формат куба, каждый из сегментов которого состоит из 8 креплений. Шаг вязки по фундаменту, равно как и высота формируемого сегмента идентичны – 30 см. Процесс вязки включает в себя следующее:

Проволоку нарезают на куски 30 см длиной;
Складывают вдвое;
Подводят под участок соединения двух прутьев цельной стороной вперёд;
Цепляют петлю крюком, оборачивают арматуру;
Укладывают свободный конец на крюк, начинают скрутку;
Проворачивают инструмент по часовой стрелке;
Извлекают крюк, переходят к формированию следующего соединения.

Не перетягивайте проволоку, поскольку это приведет к разрыву.

Ничего сверхсложного в процедуре вязки арматуры фундамента ленточного типа нет. Выполнение работы не требует особых познаний, навыков и специального инструмента. Главное не проявлять чрезмерной поспешности, соблюдать те советы и правила, о которых мы рассказали.

Как вязать арматуру для фундамента

Фундамент в первую очередь должен быть надежной опорой для дома. Для того, чтобы быть прочным, одного использования бетона недостаточно. Эта конструкция обязательно армируется. Такой способ устройства позволяет возводить конструкции, способные выдержать как огромную массу стен, так и давление грунта при весеннем взбивании.

Для производства арматурной сетки применяют стальные стержни толщиной от 6 до 32 мм. Они могут быть как гладкими, так и рифлеными. Для того чтобы соединить их в единую конструкцию, в основном используют два метода: сварку и вязку. В промышленном строительстве чаще всего используется первый, так как сетка поставляется в готовом виде с завода, где сделать такую конструкцию проще.

В частном домовладении и при строительстве небольших сооружений такой способ соединения можно считать нецелесообразным, так как для быстрого изготовления сетки на месте требуется немало сварщиков. Поэтому в таких случаях обычно используют второй способ (вязание). Далее рассмотрим, как вязать арматуру.

Использовать этот метод также лучше, поскольку сварка ослабляет конструкцию. Кроме того, в стыках в дальнейшем может появиться ржавчина, что также сделает арматурный каркас не очень надежным, а это непременно скажется на долговечности фундамента и здания в целом. Итак, как вязать арматуру под фундамент?

В первую очередь необходимо подготовить сами прутья, а также проволоку. Последний обычно имеет диаметр 0,8-1,2 мм. Его разрезают на куски длиной около одного-двух метров. Сколько ответов на вопрос «как вязать арматуру». Самый простой способ – установка с помощью пассатижей. При этом проволока складывается пополам, проходит через соединенные стержни и связывается. Далее лишние концы обрезаются кусачками.

Часто при самостоятельном конструировании мастера задаются вопросом, как связать арматуру крючком. Это еще один довольно распространенный метод, при котором используются не пассатижи, а специальное приспособление, которое можно приобрести как в магазине, так и сделать самостоятельно из проволоки. Этот инструмент представляет собой крючок, которым складывается петля из вязаной проволоки вдвое. Его концы также наматывают на крючок после того, как они предварительно были пропущены через шатуны.

Так что «как связать арматуру крючком» — дело нехитрое. В обоих случаях проволока затягивается закручиванием крючка. Заводские модели оснащены специальной ручкой, облегчающей этот процесс. Вместо этого вы также можете использовать отвертку. Крюк просто вставляется в гнездо вместо винта. Используя ручное вязание, можно получить очень гибкие и эластичные конструкции. К их недостаткам относится возможность смещения узлов в процессе заливки фундамента.

Есть еще один способ, в котором используется проволока особого вида: скобы, коннекторы и фиксаторы. В этом случае для связывания не нужно использовать никаких инструментов. Вся работа выполняется непосредственно руками. С использованием таких элементов процесс вязания можно ускорить. В этом случае узлы будут гораздо прочнее.

Итак, теперь у вас есть представление о том, как вязать арматуру. Начав заниматься этой работой, у вас у самого все будет хорошо. Этот процесс прост и вполне осуществим.

Как вязать арматуру для фундамента: рекомендации

Если вас интересует вопрос, как вязать арматуру для фундамента, стоит знать, что это организованный рабочий процесс, требующий соблюдения правильности вязки и определенный порядок. Сначала каждый элемент подготавливается к установке, и если один или несколько из них неисправны, их необходимо предварительно зачистить и выпрямить. Далее осуществляется строп, затем каждый элемент подается непосредственно к месту вязки. Затем элементы устанавливаются в правильное проектное положение, после чего можно приступать к вязанию. Об этом стоит рассказать подробнее.

Как вязать арматуру для фундамента: рабочий процесс

Процедура вязки осуществляется с помощью металлической проволоки определенного диаметра, а также через узлы крепления, то есть монтажные крючки. Складывание стержней осуществляется внахлест, после чего их стыки соединяются посередине и по краям с помощью стальной проволоки. Чтобы избежать разрыва провода в местах соединения, его диаметр необходимо подобрать правильно, в полном соответствии с регламентом. Процедура вязки может выполняться с помощью пистолета или вручную. Первый вариант считается оптимальным, так как выполняется в автоматическом режиме, не требует дополнительных работ и экономит время. Повышает скорость работы и силу связывания, что положительно сказывается на качестве получаемого результата. Ручное связывание — это процесс, при котором связывание осуществляется с помощью специального крючка. У этого метода есть недостаток — значительные временные затраты. Если вас интересует, как вязать арматуру для фундамента, то следует сказать, что сделать это можно с помощью специальных раскосов, доступных для покупки в специализированном строительном магазине. Очень часто вязку делают для небольших домов, так как они рассчитывают на незначительный вес конструкции на возводимом фундаменте. Говоря о том, как правильно вязать арматуру, также стоит отметить, что для многоквартирных домов соединение арматуры производится сваркой.
