Как вязать арматуру для фундамента, схема вязки в углах, использование крючка и обвязочного пистолета

Содержание:

  • 1 Способы вязки арматуры
  • 2 Ручная вязка
  • 3 Автоматизация процедуры
  • 4 Очерёдность действий в процессе вязки

Прочность фундамента влияет на надёжность удерживаемой конструкции. Прочность достигается за счёт качественного бетона и армирования основы. Для этого используется стальная проволока требуемого сечения, соединяемая в металлический каркас. Сегодня мы научимся вязать арматуру для фундамента, рассмотрим, что для этого требуется. Также читайте: «Какая арматура нужна для фундамента».

Способы вязки арматуры

Сначала определим, какую проволоку лучше использовать для вязки армирующего каркаса. Оптимальное сечение 1,2-1,4 мм. Более тонкий вариант непрочен, а проволока с большим сечением сложна в использовании.

Различают три способа, которыми можно сформировать каркас фундамента – сваривание, соединение на проволоку и фиксация пластиковыми хомутами. При кажущейся простоте, оперативности, сварка не самое лучшее решение. Связано это с потребностью привлечения стороннего специалиста, услуги которого придётся оплачивать и с тем, что прочность арматуры и каркаса на её основе при сваривании снижается, что может иметь негативные последствия.

Стоит помнить о том, что уплотнение бетонного раствора с помощью вибраторов приводит к деформированию сварных соединений и даже разрушению. С этим связан факт, что подобный метод используется очень редко, а на смену ему приходят другие, более совершенные технологии.

Всё более популярным вариантом соединения арматуры становится фиксация пластиковыми хомутами. Процедура не нуждается в подготовке и наличия специализированного оборудования. Всё что нужно – затянуть хомуты в тех местах, где пересекаются прутья арматуры. Сам пластик характеризуется прочностными параметрами, стоек к коррозионным проявлениям, выдерживает значительную нагрузку.

Ручная вязка

Не менее актуален вариант со связыванием арматуры стальной проволокой. При незначительном объёме строительства операции проводятся ручным методом используя пассатижи или крюк, выполненный из толстой проволоки. Для большого объема работ целесообразно задействовать – винтовой крюк, а ещё лучше пистолет.

Ручная вязка подразумевает предварительную подготовку проволоки и нарезку на куски нужной длины. Затем её сворачивают вдвое – получается подобие петли, и продевают между арматурными элементами, затягивая до нужного уровня прочности.

При использовании крюка скручивание происходит за счёт вращения рукояти. Винтовой крюк предусматривает совершение поступательных движений вверх-вниз. Использование этих приспособлений экономит время вязки и делает сам процесс проще.

Автоматизация процедуры

Покупка вязального пистолета оправдана в ситуации, когда требуется вязать арматуру в большом объёме – стоимость его велика, поэтому для иных ситуаций его покупка не оправдана.

Пистолет способен работать с проволокой сечением 0,8-1,5 мм – зависит от марки аппарата и его производителя. У этого инструмента есть рядом достоинств:

  • Оперативность связывания – одно соединение занимает до 0,8 с;
  • Незначительный вес аппарата позволяет обойтись без привлечения дополнительной рабочей силы – придерживать конструкцию можно второй рукой;
  • Интегрированная система регулировки длины проволоки на одно соединение минимизирует отходы, а выбор усилия закручивания обеспечивает равномерное распределение напряжения внутри всей конструкции;
  • Работа с арматурой разного диаметра.

Процесс связывания проходит следующим образом: выходя из встроенной внутрь катушки, проволока проходит по направляющим между элементами каркаса, формируя при этом требуемое число витков. После этого приходит в действие специальный механизм, выполняющий скрутку и обрезающий излишек проволоки.

Очерёдность действий в процессе вязки

Поговорим подробно о порядке вязки арматуру для ленточного фундамента. Речь будет идти о ручной вязке, работы по которой проводят в такой очерёдности.

В первую очередь формируют схему каркаса, принимая во внимание габариты постройки и ту нагрузку, которая будет восприниматься фундаментом.

Подбирают число поясов армирования – этот фактор зависит от длины ленточного фундамента и высоты. При незначительных нагрузках использование дополнительных прутьев в рамках одного пояса нецелесообразно, а схема имеет формат куба, каждый из сегментов которого состоит из 8 креплений. Шаг вязки по фундаменту, равно как и высота формируемого сегмента идентичны – 30 см. Процесс вязки включает в себя следующее:

  • Проволоку нарезают на куски 30 см длиной;
  • Складывают вдвое;
  • Подводят под участок соединения двух прутьев цельной стороной вперёд;
  • Цепляют петлю крюком, оборачивают арматуру;
  • Укладывают свободный конец на крюк, начинают скрутку;
  • Проворачивают инструмент по часовой стрелке;
  • Извлекают крюк, переходят к формированию следующего соединения.

Не перетягивайте проволоку, поскольку это приведет к разрыву.

Ничего сверхсложного в процедуре вязки арматуры фундамента ленточного типа нет. Выполнение работы не требует особых познаний, навыков и специального инструмента. Главное не проявлять чрезмерной поспешности, соблюдать те советы и правила, о которых мы рассказали.

Как правильно вязать арматуру для ленточного фундамента

23 Июнь 2017      Стройэксперт      Главная страница » Фундамент » Монтаж      Просмотров:
4581

Вязка арматуры

Одним из этапов строительства фундамента является создание арматурного каркаса. Именно эта конструкция отвечает за прочность основания под домом. В комплексе с бетоном она образует надежную опору для стен.

Вязка арматурных прутьев под ленточное основание считается наиболее подходящим способом скрепления металлической основы всей железобетонной конструкции. Этот вариант не только сохраняет линейную и пространственную форму каркаса, но и дает возможность балансировать конструкции для принятия оптимального положения под воздействием создающихся нагрузок.

  • Правила армирования ленточного фундамента
  • Способы и схемы вязки арматурного каркаса
  • Схемы вязки проволоки
  • Пошаговая инструкция по укладке и вязке арматуры
  • Другие способы соединения арматуры
  • Вязка композитной арматуры

Правильная вязка арматуры для ленточного фундамента не дает возможности соединенным элементам перемещаться относительно друг друга.

Правила армирования ленточного фундамента

Для большей прочности и надежности основания под домом необходимо соблюдение правил создания армирующего каркаса:

Правила для создания армирующего каркаса

  • Использовать нужно только качественную прочную арматуру.
  • Не следует использовать для армирования гладкие прутья, так как в этом случае снижается сцепление металла и бетонного раствора, а соответственно прочность всего фундамента.
  • Продольное соединение рекомендуется выполнять способом внахлест.

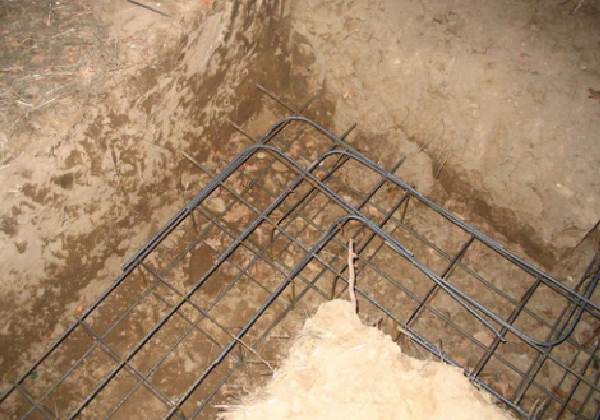

  • Вязка арматуры в углах каркаса и в местах его пересечения должна иметь особую прочность.

к оглавлению ↑

Способы и схемы вязки арматурного каркаса

Чаще всего арматурный каркас представляет собой объемную коробчатую конструкцию из горизонтальных и вертикальных прутов. Существует несколько способов создания металлического скелета:

  • Из прутьев создаются четыре решетки, которые соединяются между собой, формируя грани прямоугольного короба.
  • Из арматуры делают прямоугольники с закругленными углами. Затем выполняется соединение прямоугольных колец по сторонам с помощью длинных прутьев.
  • Самым прочным и дорогостоящим способом считается создание каркаса в виде кристаллической решетки, имеющей прямоугольную форму. В принципе этот вариант повторяет предыдущие способы, но отличается большим внутренним усилением.

к оглавлению ↑

Схемы вязки проволоки

А теперь ответим на вопрос: как же все-таки правильно вязать арматуру для ленточного фундамента? Соединять прутья арматуры с помощью вязальной проволоки можно по нескольким схемам:

Правила вязки проволки

  • Глухим узлом.
  • Крестовым узлом.
  • Двухрядным узлом.
  • Вязкой узлов из проволоки в углах.
  • Вязкой в пучке без подтягивания.

В любом случае для работы понадобится специальное приспособление для вязки. В специализированных строительных магазинах можно приобрести вязальный пистолет для арматуры. Более простым приспособлением является вязальный крючок. В крайнем случае, можно использовать обыкновенные пассатижи. Классический вариант вязки арматуры с помощью проволоки подразумевает выполнение следующих действий:

  • Отрезают проволоку длиной около 30 см и складывают ее пополам.
  • В левую руку берут проволоку, а в правую – приспособление для вязки.
  • Проволоку подводят под соединение арматурных прутьев и вставляют крючок в проволочную петлю.
  • Прутья огибают проволокой и кладут на крючок ее концы.
  • Вязальное приспособление поворачивают в направлении движения часовой стрелки так, чтобы концы проволоки были замотаны вместе.
  • В процессе вязки главное не перетянуть проволоку, чтобы избежать ее разрыва. По советам опытных мастеров достаточно сделать три оборота крючка.
  • Крючок вытаскивают из петли – соединение завершено.

Весь процесс вязки очень трудоемкий и долгий, так как для армирования ленточных фундаментов требуются объемные каркасы достаточно больших размеров.

к оглавлению ↑

Пошаговая инструкция по укладке и вязке арматуры

Вязать арматурный каркас и укладывать его на место одному человеку достаточно сложно и неудобно. Лучше всего выполнять работу командой из двух или трех человек.

Наиболее простым и удобным способом считается вязка арматуры на земле с последующей укладкой готовых элементов каркаса в траншею.

Создавать металлический скелет нужно в определенной последовательности:

  1. Готовят прутья арматуры. Для этого необходимо разрезать длинные прутья на нужную длину.
  2. На ровной площадке укладывают два длинных прута и выравнивают их торцы.
  3. Отступив от края прутьев около 20 см, одним из способов привязывают с двух сторон горизонтальные распорки.
  4. Выдерживая расстояние от 20 до 40 см, привязывают аналогичные распорки по всей длине. В результате получился один элемент каркаса.
  5. Чтобы получить вторую часть, необходимо повторить действия.
  6. Далее нужно скрепить вместе обе части. Для этого по краям конструкций привязывают по две горизонтальные распорки.
  7. Теперь аналогичным образом связывают каркас по всей длине.
  8. На дно траншеи устанавливают подкладки, имеющие высоту около 5 см. На этих подкладках будет лежать нижний ряд каркаса. По бокам траншеи устанавливают подпорки, которые будут удерживать сетку в нужном положении.
  9. Далее измеряют не провязанные углы и стыки и отрезают соответствующие куски арматуры. Этими отрезками собранные на земле сетки будут связываться в единую конструкцию.
  10. Вязку арматуры выполняют методом внахлест. Вначале связывают нижние повороты, после переходят к вертикальным стойкам, а в последнюю очередь выполняют вязку верхних поворотов.

к оглавлению ↑

Другие способы соединения арматуры

Вязка арматуры считается самым надежным способом соединения прутков арматуры при создании каркаса для ленточного фундамента. Однако существуют и другие варианты монтажа металлического скелета:

  • При помощи сварочного оборудования. Имея в арсенале сварочный аппарат и некоторые навыки по работе с ним, можно быстрее и проще создать каркас для фундамента из металлических прутьев. Но в этом случае стоит учитывать особенности такого соединения арматуры. Во-первых, сварка способствует утончению металла, делая его более хрупким. Во-вторых, сваренный каркас будет надежным лишь в том случае, когда правильно подобран металл и электроды, а также соблюдены все нормы и правила.
  • Соединение внахлест. Этот способ предполагает не поперечное, а продольное соединение прутьев. При этом отдельные концы арматуры имеют выпуск не меньше 15 см для последующей обмотки проволокой.
  • С помощью пластиковых ленточных хомутов. Такой способ может использоваться при строительстве фундамента под небольшие конструкции. Соединение пластиковыми хомутами делает процесс вязки несколько проще. Однако стоит помнить, что такой каркас менее устойчив к нагрузкам, а под воздействием низкой температуры пластик может лопнуть.
  • С помощью зажимов или скоб, выполненных из пластика или стали.

к оглавлению ↑

Вязка композитной арматуры

Одним из видов композитной арматуры являются стеклопластиковые элементы, которые в последнее время пользуются большой популярностью при возведении фундаментов. Объясняется это наличием некоторых преимуществ:

  • Более низкая цена.
  • Небольшой вес.
  • Не поражается коррозией.
  • Высокие прочностные характеристики.

Соединение стеклопластиковой арматуры выполняют по тем же правилам, что и металлические прутья. Но следует выбирать способы, исключающие сгибание прутьев, так как стеклопластик при сгибе легко сломать.

Вязать современный армирующий материал можно традиционной вязальной проволокой. Однако наиболее эффективным считается использование специальных зажимов, для изготовления которых используется литой полиэтилен.

Вязка арматуры под ленточный фундамент – процесс не сложный, однако он требует внимательного отношения к каждому элементу. От правильной вязки арматурного каркаса зависит прочность и надежность основания и будущего строения в целом.



Учимся вязать арматуру под ленточный фундамент

Фундамент — основа всех фундаментов. Во всяком случае, что касается строительства. Если качество его заполнения будет неудовлетворительным, дом простоит недолго. Если вы собираетесь строить дом своими руками, не помешает узнать о том, как вязать арматуру под ленточный фундамент.

Почему именно этот вид? Дело в том, что это самый дешевый, а потому самый распространенный вид основы не только в нашей стране, но и во всем мире. К тому же он очень прочный, так что на нем можно возводить даже очень большие постройки.

Зачем вязать?

Известно, что некоторые строители при возведении домов применяют сварку армирующего основания. Мы настоятельно не рекомендуем этого делать. Почему? Дело в том, что любые сварочные работы в дальнейшем снижают механическую прочность металла.

Кроме того, места сварки очень подвержены коррозии. Учитывая, что любая строительная смесь для заливки фундаментов представляет собой смесь воды, цемента и наполнителей, потенциальная опасность этого метода становится очевидной. Итак, как вязать арматуру под ленточную основу?

Ручной режим

К сожалению, на многих отечественных стройках и по сей день используется методика ручной вязки арматуры. Конечно, этот способ доступен каждому и не требует особых финансовых затрат, но это небыстрый процесс, и квалификация рабочих здесь играет немалую роль.

Автоматика

Если вы думаете, как связать арматурный подленточный фундамент, то лучше всего купить специальную вязальную машину. Это не только значительно облегчит такого рода работу, но и ускорит ее выполнение в разы. Таким образом, спаривание одного сустава занимает всего пару секунд.

Кроме того, сам провод поставляется на сменных катушках, перезарядка которых занимает не более пары минут. Теперь рассмотрим, как вязать арматуру под ленточную основу.

Начало работы

Перед тем, как вязать арматуру под ленточный фундамент, необходимо осмотреть ее на наличие механических повреждений и крупных очагов коррозии.

Не думайте, что мы слишком придирчивы к незначительным аспектам: дело в том, что армирующая основа с очагами коррозии является потенциально опасным элементом, из-за которого в долгосрочной перспективе может разрушиться вся конструкция.

Работа по вязанию осуществляется в строго определенной последовательности. Подготовленные клапаны для подачи. После этого ее подводят к месту установки, выравнивают, доводят до проектного положения и вяжут. Кстати, с каким шагом вяжется арматура? Обычно длина перекрытия должна быть не менее 250 мм.

Перед вязким армирующим основанием повторно осматривают, очищают металлической щеткой и при необходимости выравнивают молотком.

Ставим арматуру в опалубку

Это самый ответственный этап. За подготовку и крепление арматуры отвечают как минимум два человека. Устанавливают и фиксируют в нужном положении три человека. Если сборка ведется в траншеях или траншеях, армирующее основание подается через траверсы или лотки.

Вот так готовится и вяжется арматура под ленточный фундамент.

Как вязать арматуру для фундамента

Фундамент в первую очередь должен быть надежной опорой дома. Для того, чтобы быть прочным, одного использования бетона недостаточно. Эта конструкция обязательно армируется. Такой способ устройства позволяет возводить конструкции, способные выдержать как огромную массу стен, так и давление грунта при весеннем взбивании.

Для производства армирующей сетки применяют стальные стержни толщиной от 6 до 32 мм. Они могут быть как гладкими, так и рифлеными. Для того чтобы соединить их в единую конструкцию, в основном используют два метода: сварку и вязку. В промышленном строительстве чаще всего используется первый, так как сетка поставляется в готовом виде с завода, где сделать такую ​​конструкцию проще.

В частном домовладении и при строительстве небольших сооружений такой способ соединения можно считать нецелесообразным, так как для быстрого изготовления сетки на месте требуется немало сварщиков. Поэтому в таких случаях обычно используют второй способ (вязание). Далее рассмотрим, как вязать арматуру.

Этот метод лучше использовать еще и потому, что сварка ослабляет конструкцию. Кроме того, в стыках в дальнейшем может появиться ржавчина, что также сделает арматурный каркас не очень надежным, а это непременно скажется на долговечности фундамента и здания в целом. Итак, как вязать арматуру под фундамент?

В первую очередь необходимо подготовить сами прутья, а также проволоку. Последний обычно имеет диаметр 0,8-1,2 мм. Его разрезают на куски длиной около одного-двух метров. Сколько ответов на вопрос «как вязать арматуру». Самый простой способ – установка с помощью пассатижей. При этом проволока складывается пополам, проходит через соединенные стержни и связывается. Далее лишние концы обрезаются кусачками.

Часто при самостоятельном конструировании мастера задаются вопросом, как связать арматуру крючком. Это еще один довольно распространенный метод, при котором используются не пассатижи, а специальное приспособление, которое можно приобрести как в магазине, так и сделать самостоятельно из проволоки. Этот инструмент представляет собой крючок, которым складывается петля из вязаной проволоки вдвое. Его концы также наматывают на крючок после того, как они предварительно были пропущены через шатуны.

Так что «как связать арматуру крючком» — дело нехитрое. В обоих случаях проволока затягивается закручиванием крючка. Заводские модели оснащены специальной ручкой, облегчающей этот процесс. Вместо этого вы также можете использовать отвертку. Крюк просто вставляется в гнездо вместо винта. Используя ручное вязание, можно получить очень гибкие и эластичные конструкции.
