Как штробить стены под проводку перфоратором: пошаговая инструкция

Каждый житель знаком со словом проводка. Но мало кто знает, что это понятие включает в себя целую систему, состоящую из изолированных проводов, кабельной продукции, защищающих их конструкций, соединительных и крепежных элементов. Цель системы — доставка электричества по назначению.

Содержание

• В каких случаях штробят стены под проводку
• Нормы штробления стен под проводку
• Инструменты для штробления
• Особенности штробы по различным материалам
  • Штробы в бетоне и кирпиче
  • Работа с деревом и газобетоном
  • Штробление гипсокартона
  • Штроба в кафельном полу
  • Штробление стен под кондиционер
  • Нюансы с несущими стенами
• Способы штробления
• Поэтапное описание штробления

Электрический комплекс, состоящий из проводов

В каких случаях штробят стены под проводку

Проводка подразделяется на 2 типа: внутреннюю и наружную. Внутренняя монтируется внутри зданий и сооружений. Наружная проводка в основном применяется для прокладки по внешним стенам строений. Внутренняя в свою очередь делится на открытую и скрытую. Для открытой используют трубы, рукава, короба. Скрытую в основном используют для пола и стен.

Прокладка бороздок необходима при изношенности проводки, переносе щитов распределения энергии, необходимости установки дополнительных электровыключателей и электророзеток, монтаже приборов с большим потреблением электроэнергии.

Прокладка электропроводов

Нормы штробления стен под проводку

Среди закрытого способа монтажа самым распространенным является стеновое штробление. После укладки проводки отверстия заделывают штукатуркой или цементным раствором, ровняя со стеной, которая затем покрывается отделочным материалом.

Обратите внимание! После покрытия стен декоративным материалом найти место прокладки электропроводки можно только специальным инструментом.

Чтобы во время проделывания отверстий в стенах не попасть на электрические провода, разработан ряд правил, которых необходимо придерживаться. Все штробы делаются в вертикальных и горизонтальных направлениях под углом 90 градусов. Прокладка под наклоном возможна только на чердачных помещениях и лестничных пролетах, имеющих скошенные стены.

Правила штробления

Инструменты для штробления

Раньше отверстия под проводку в панельных домостроениях прокладывали при помощи молотка и зубила. Современные строители-профессионалы в своей работе пользуются штроборезом, специальным инструментом с дисками, расстояние между которыми можно менять по своему усмотрению согласно заданным параметрам.

Преимущество штробореза — получение идеально ровных двух параллельных линий, отсутствие пыли при подключении к нему пылесоса. К тому же это самый быстрый способ проделывания канавок.

Его минус заключается в том, что позволить себе приобрести дорогостоящий инструмент могут только профессионалы. Домашние мастера пользуются в своей работе более дешевыми электроинструментами.

Как сделать штробу без штробореза? Для этого подойдут имеющиеся у многих в домашней мастерской перфоратор или угловая шлифмашина. Для монолитных домов со стенами из газобетона, пенобетона, пеноблоков и пескобетона, выложенных из кирпича подойдет фрезер, электрическая ударная дрель или шуруповерт с аккумулятором.

Обратите внимание! Штробление кирпичных стен намного легче, чем бетонных.

Конечно, все перечисленные инструменты имеют другое предназначение, тем не менее, они годятся для использования и в этих целях. Просто, перед их применением на поверхности стены делается небольшое углубление, к которому плотно прижимают электроинструмент. Далее просто нужно тянуть его по поверхности.

При наличии нескольких скоростей на инструменте для получения бороздок лучше применять самую большую скорость.

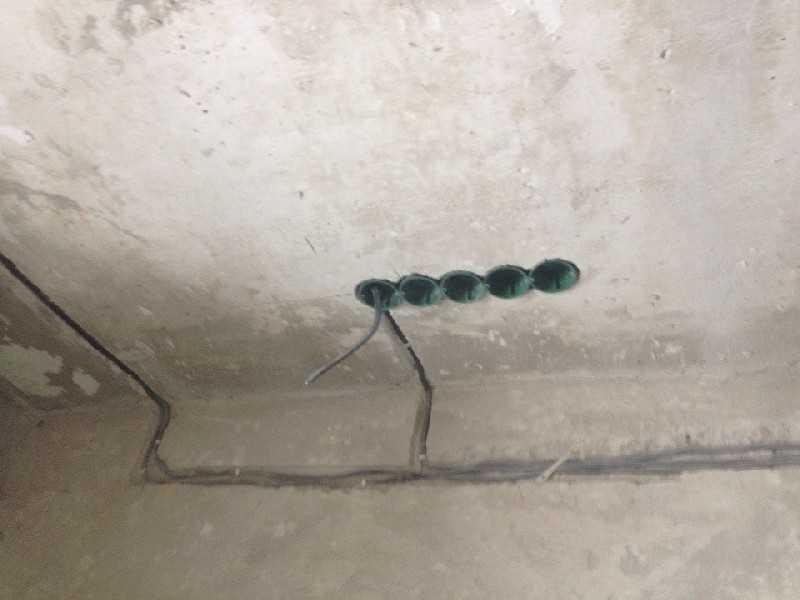

Штроба под электропроводку

Как штробить стены под проводку перфоратором или болгаркой? Первым делом при помощи уровня на поверхность стен наносят горизонтальные и вертикальные линии чертежа. Затем по разметке с расстоянием в 1-2 сантиметра проделывают дырочки глубиной до 2,5 сантиметров. Лопаткой, идя последовательно от одного отверстия к другому, прокладывают бороздку. Заключительный этап — зачистка канавки насадкой с полукруглым желобом.

Важно! Ни в коем случае нельзя устанавливать лопатку против направления бороздок. Это может привести к сколу поверхности стены.

Самые простые инструменты для штробы поверхностей

Особенности штробы по различным материалам

Прорезание бороздок в стенах часто бывает необходимо при реконструкции жилых помещений, установке кондиционеров, водонагревательных баков, другой бытовой техники, требующей отдельной проводки.

Штробы в бетоне и кирпиче

Приступая к проделыванию бороздок в кирпиче, необходимо знать его вид, относится ли он к силикатному, гиперпрессованному или керамическому. Самый хрупкий — белый кирпич, при работе с ним необходима особая осторожность. При прокладке канавок в кирпиче целесообразно использовать штроборез, перфоратор или шлифовальную машину с дисками.

По бетону применяют ударную дрель с победитовыми фрезами, перфоратор с напайкой из победита или угловую шлифмашину с алмазными дисками. В некоторых случаях возникает и необходимость в зубиле.

Работа с деревом и газобетоном

Древесина и газобетон относятся к самым податливым материалам. Отверстия в них легко поддаются долоту и стамеске. Правда на это уходит время. Гораздо проще бороздки проделать циркулярной пилой или фрезой.

Штробление гипсокартона

Обязательное условие проводки, проложенной под гипсокартоном, ее укладка в гофрированную оболочку. Это позволит избежать коротких замыканий и повреждения проводов саморезами.

• При закладке проводов под бескаркасный гипсокартон в стене необходимо продолбить углубления, которые затем штукатурят.
• При каркасном методе крепления гипсокартона, провода можно закрепить гипсовым клеем.

Штроба в кафельном полу

Для прорезания бороздок в кафеле пользуются болгаркой или штраборезом с алмазным диском. Перфоратор может повредить кафель, покрыть его трещинами.

Штробление стен под кондиционер

Канавки под кондиционер должны иметь глубину 50 миллиметров при ширине 60 миллиметров. Это связано с размерами утеплителя, электропроводов, отвода конденсата, уложенных в одну штробу.

Нюансы с несущими стенами

Согласно Приложению № 1 постановления правительства РФ № 508, пунктам 11.3 и 11.11 запрещено делать штробы в несущих стенах, чтобы избежать их повреждения. Для проведения работ оформляются документы равнозначные перепланировке.

Штробы по разным материалам

Способы штробления

Следует разобраться, какие бывают способы штробления и как правильно сделать штробу перфоратором.

Самый простой способ штробления, выполненный своими руками, использование зубила с молотком. Правда, он достаточно трудоемкий, требует много сил. Облегчить ручную работу может ударная дрель. Повысить качество работы, быстроту прокладываемых бороздок может перфоратор с набором насадок.

Ровная канавка получается при штроблении стен угловой шлифовальной машиной. С ее помощью прокладывают 2 параллельные линии, середина которых выбивается при помощи зубила или перфоратора. Стоит учесть, что такой способ требует использования довольно дорогих алмазных дисков.

Способы правильного прорезания канавок

Поэтапное описание штробления

Когда схема новой проводки составлена, можно переходить к самому процессу. Чертеж переносится на поверхность стен, отключается электричество, проемы дверей плотно завешиваются от распространения пыли, начинается штробление.

• Исходя из материала, с которого сделаны стены, для нарезания бороздок используют подходящий инструмент.
• Все штробы подлежат зачистке и грунтовке глубокого проникновения.
• В предназначенных местах устанавливаются распределительные коробки, розетки, выключатели, соединение их с проводами, уложенными в гофрированный рукав.
• Все пустоты замазывают штукатурной или смесью цемента с песком выравнивают с поверхностью стен.

По оштукатуренной поверхности перед применением электроинструмента лучше пройтись обычным зубилом с молотком.

Для штробления стен не обязательно иметь дома профессиональный инструмент. Часто можно обойтись инвентарем, который есть в домашней мастерской простого обывателя. Это болгарка, перфоратор, шуроповерт, молоток и зубило. Используя их и свою смекалку, вполне можно решить проблему, как проштробить стену без штробореза.

Как правильно штробить стены под проводку?

Подготовка основы для прокладки коммуникаций – штробление стен под проводку – является единственной возможностью скрытого размещения электрокабелей. В результате все рабочие компоненты укладываются в канавки, выполненные в кирпиче, дереве или газобетоне.

Содержание

• Базовые принципы и правила работы
• Тонкости выбора удобного инструмента
• Зубило и молоток
• Болгарка
• Дрель
• Перфоратор
• Штроборез
• Технология работы с разными типами стен
• Древесина
• Газобетон
• Кирпич
• Нормативы и воздействие на несущие стены
• Основы техники безопасности

Базовые принципы и правила работы

Размещение проводки в штробах является действенным способом ее замаскированного монтажа: оставшееся пустое пространство заполняется рабочим раствором вровень со стеной и покрывается чистовым отделочным материалом. Если по ходу штробления не составить подробный план произведенных манипуляций, впоследствии сложно будет узнать, в каком месте проходят кабели.

С позиции декоративной составляющей такая тщательная маскировка – плюс, так как не образуются ограничения при оформлении интерьера. Но если в дальнейшем придется выполнять в стенах отверстия, могут возникнуть неудобства. Чтобы минимизировать неожиданности, нужно использовать предсказуемый план размещения и приобрести детекторы проводки.

Специалисты поясняют, как правильно организовать штробление стен для проводки:

• канавки должны быть строго горизонтальными или вертикальными. Движение по диагонали допустимо лишь в случае со скошенными стенами на чердаках, мансардах, лестницах. Работу организуют параллельно наклонной плоскости;
• когда штробу формируют в подпотолочном пространстве, от угла оставляют отступ не менее чем на 15 см. При прокладывании дополнительной ветки в условиях модернизации также делают припуск на 15-20 см;
• ширина и глубина канавки определяются параметрами внедряемого кабеля, и стандартно они не превышают 1,5-2 см. Если коммуникации требуют большей глубины, их помещают в металлический лоток либо гофрорукав;
• если стена покрыта толстым слоем штукатурки, ветки можно поместить непосредственно в толщу раствора;
• предполагаемое место проведения электросети нужно удалить от отопительных и газовых трубопроводов минимум на 50 см;
• стандартный отступ от дверных и оконных проемов составляет 10-15 см;
• если стена имеет железобетонное происхождение, штробление стен под проводку должно быть не глубже 2 см, иначе велик риск повреждения металла, что запрещено по нормам безопасности.

Канавки при штроблении должны быть строго горизонтальными или вертикальными

Чтобы электропроводку легче было завести в монтажную коробку в зоне подвода к выключателю или розетке, допускается небольшое увеличение глубины штробирования. Но и в этих условиях недопустимо повреждение металлического стенового каркаса.

Тонкости выбора удобного инструмента

Использование ручных приспособлений – молотка и зубила – крайне трудоемко, растягивает процесс надолго и отнимает много сил. Электроинструменты, такие как перфоратор, болгарка, дрель, штроборез, ускоряют работу, но требуют внимательного соблюдения техники безопасности.

Зубило и молоток

На участке в рамках 25-40 см снимают узкую полоску штукатурки вдоль разметки, глубина траншеи не должна превышать 2 см. Для этого зубило размещают под прямым углом к стене и разрушают им толщу отделки. Рабочий участок постепенно очищают от обломков материала и продолжают формировать канавку по намеченной линии.

Болгарка

Применение угло-шлифовальной машинки (УШМ) в тандеме с диском, предназначенным для резки бетона и кирпича, значительно ускорит обустройство новой электросети. Но даже при правильном выборе диска под материал стен сохраняется высокая опасность использования такого инструмента для штробления. Зону риска повышает присутствие в основании неоднородностей, например, пустот, каверн, камней, и когда УШМ на них натыкается, часто выходит из-под контроля.

В связи с опасностью метода специалисты не рекомендуют новичкам использовать болгарку в данном аспекте, высокая скорость резки не оправдывает потенциальный риск травматизма.

Дрель

Эта альтернативная методика повсеместно признается более безопасной, по сравнению с УШМ. Чтобы быстрее сформировать траншею под кабель, нужно вооружиться сверлом с самым большим диаметром, вставить его в патрон и последовательно выполнить вдоль намеченной линии отверстия глубиной до 2 см. Так как воздействие на стену незначительное, данные манипуляции не отнимут много времени.

Для облегчения контроля глубины погружения сверла на него нужно наклеить чуть выше этой отметки цветной скотч или изоленту. Как только погружение приблизится к импровизированному сигнализатору, работу устройства приостанавливают. Чтобы образующаяся цепочка дырок в стене превратилась в полноценную штробу, стоит воспользоваться описанным выше методом с зубилом и молотком.

Перфоратор

Перфоратор может пригодиться лишь на стадии выемки слоя материала между параллельно проложенными траншеями, то есть в ряде случаев он полностью заменяет молоток и зубило. Для штробления здесь применяют лопатообразную насадку шириной менее 2 см.

Чтобы аккуратно снять сердцевину, жало нужно располагать под углом к поверхности, притом направление движения должно приходиться вдоль канавок, не поперек рабочей полосы. Так как в процессе будут отлетать достаточно крупные куски, нужно позаботиться о полноценной защите лица и тела.

С помощью перфоратора также можно в один прием выполнить штробу, не заботясь о предварительной прокладке канавок. Работа пойдет быстрее, но стенки выемки в этом случае будут неравномерными, с рваными краями. При неумелом подходе возможно придется вручную выравнивать дно, так как перфоратор не рассчитан на удаление нескольких миллиметров.

Штроборез

Это дорогое профессиональное оборудование, имеющее узкое назначение – непосредственно нарезание траншей под электропроводку. Его можно использовать только с данной конкретной целью, поэтому в арсенале домашних умельцев он практически не встречается, его можно взять в аренду в крупных прокатных сервисах.

Штроборез для штробления стен под проводку

Мастер выставляет положение пары пильных дисков, то есть задает оптимальную высоту (соответственно глубину пропила) и расстояние между ними. Приспособление тяжелое, на весу его удерживать трудно, будет удобнее выполнять штробы сверху вниз, так как опускать погруженный в материал стены инструмент проще, чем поднимать.

Технология работы с разными типами стен

Кроме случаев с панельными стенами, жителям деревянных и кирпичных домов приходится изощряться, чтобы лучшим образом организовать штробление стен для проводки.

Древесина

В отличие от штробления бетонных стен, здесь допустимо использование практически всего описанного выше инструментария, помимо перфоратора. Зубило заменяют стамеской, но принцип работы сохраняется. Первым шагом становится выполнение пары параллельных пропилов, промежуток между ними обрабатывается стамеской.

Можно воспользоваться и более специфическими методиками:

• циркулярной пилой. Здесь важен уровень владения этим приспособлением, при должном умении с его помощью будет легче всего обработать деревянную стену, за несколько приемов немного расширяя пропил;
• ручным фрезером. Он помогает добиться крайне аккуратной канавки в перегородке.

При втором способе на основании фиксируют ровную планку – она будет служить направляющей, вдоль нее создают углубление и постепенно расширяют.

Газобетон

Пенобетон и газобетон во время монтажа нуждаются в армировании, и для формирования каркаса необходимо также проштробить материал. С этой целью был разработан одноименный инструмент – штроборез для газобетона, он выглядит как металлическая труба, на одном ее конце есть ручка, а на другом – рабочий выступ.

Процедура не требует существенных усилий, нужно лишь тянуть плотно прижатый инструмент, мягкий материал быстро поддается воздействию. УШМ и циркулярную пилу также не стоит исключать из арсенала, но при их применении будет много пыли.

Кирпич

Если необходимо проложить электросеть в доме, в котором еще не стартовали отделочные мероприятия, обычно стараются не нарушать целостность кирпичных стен. На их поверхности фиксируют плоские кабели с нужными параметрами и в дальнейшем маскируют штукатуркой. Слой отделки для кирпича, как правило, превышает 3 см, этого хватит для размещения стандартных веток.

Штробление кирпичной стены под проводку

Если этот вариант не выполним или необходимо уложить проводку в гофрошланг, для штробления используют те же приспособления, что и для бетона, притом разрезать кирпич рабочий можно быстрее и без больших усилий.

Нормативы и воздействие на несущие стены

По правилам любые мероприятия по ремонту электросетей в квартире подразумевают заказ профессионального проекта. В ходе разработки последнего принимаются во внимание особенности и местоположение несущих конструкций, просчитываются возможности их разрезания с целью формирования канав. В итоге заказчик получает на руки план, в котором прописываются параметры каждой штробы и допустимые зоны их прокладки, и строго следует этим предписаниям.

Если возникают предположения о вероятном повреждении несущих стен, стоит обратиться с запросом в УК: в компетентных органах поднимают документацию и изучают запас прочности конструкций в конкретном доме. По окончанию проверки выдается разрешение.

Но на практике, к сожалению, владелец квартиры самостоятельно составляет план работы (или обходится без него) и приступает к проведению новых кабелей. Единственной мерой предосторожности в таком случае становится соблюдение максимальной глубины и ширины до 2 см.

Основы техники безопасности

В первую очередь нужно позаботиться о составлении подробного плана, в котором будет указано размещение не только кабелей, но и выключателей с розетками. Специальное программное обеспечение существенно облегчит составление чертежа в масштабе. Далее на стены и потолок наносится разметка с розетками, распаечными коробками, люстрами, выключателями, бра.

С помощью системы линий все точки объединяются в полноценную схему, согласно которой будут вырезаны канавки.

Обязательная мера на этом этапе – проверка детектором проводки всего участка на наличие уже действующих трасс, если они присутствуют, в план вносятся коррективы. Далее можно приступать к грязной работе.

Сперва дрелью с подходящей по диаметру головкой выполняют отверстия, которые понадобятся для монтажа коробок и подрозектриков. Нужно учитывать, что создание борозд под проводку в бетонных, кирпичных, деревянных стенах сопровождается сильным шумом и обильной выработкой пыли. Следует придерживаться установленных в регионе часов, в рамках которых разрешается такая деятельность в многоквартирных домах. Обычно это будни с обязательным перерывом, чтобы не мешать отдыху маленьких детей.

Новички интересуются, как штробить стены под проводку без пыли. Вход в помещение лучше завесить мокрой тканью, надеть респиратор в тандеме с защитным щитком или очками. Плотная одежда убережет кожу от отлетающих частиц материала.

Рыболовная проволока: как пройти через любую стену

Одним из основных навыков электрика своими руками является знание того, как выполнять соединения внутри коробок выключателей, светильников и розеток. Но возможность «ловить» провод, как это называют профессионалы, сквозь стены позволяет вам добавлять новые выключатели, светильники и розетки именно там, где вы хотите, или добавлять кабель связи, такой как Cat 6, самостоятельно.

Вам не придется перешагивать через удлинители или протягивать провода по стенам. С помощью этих советов и инструментов для ловли проволоки вы можете разместить проволоку там, где она вам нужна.

На этой странице

Проложите кабель за плинтусом

Семейный мастер на все руки

Если вы похожи на меня и предпочитаете установить мили отделки, а не латать гипсокартон, это путь.

Снимите плинтус и вырежьте на его месте длинное узкое отверстие. Затем просверлите отверстия в шпильках, через которые будет проходить провод. Лучше всего это работает с широким основанием, но может быть сделано и с узким основанием. Следите за тем, чтобы отверстия в шпильках были не менее 1-1/4 дюйма. вдали от краев стоек, чтобы избежать необходимости в защитных металлических пластинах.

Сделать косой срез

Семейный мастер на все руки

Если вам нужно вырезать отверстие для доступа, сделайте разрез под углом. Затем, когда пришло время залатать его, нанесите герметик вокруг отверстия и вдавите вырез обратно. Грязь будет удерживать заглушку на месте. Нет необходимости в винтах или подложке, и дюбель не провалится в отверстие.

Погоня с отделкой

Семейный мастер на все руки

Проложите кабелепровод или кабель BX (бронированный кабель) вдоль верхнего угла стены и покройте его молдингом. Вы можете прорезать небольшие отверстия в стене или потолке там, где проводка должна выходить из комнаты.

Не ловите шнуры питания

Шнуры, которыми питаются электроприборы, телевизоры и удлинители, нельзя прокладывать внутри стены. В Национальном электротехническом кодексе говорится, что эти шнуры не могут заменить постоянную проводку. Чтобы не видеть эти шнуры питания, вы можете выловить кабель, чтобы добавить новую розетку поблизости.

Дайте кабелю связи достаточно места

Семейный мастер на все руки

Коммуникационный кабель, такой как коаксиальный кабель или кабель категории 6, следует прокладывать вдали от кабелей высокого напряжения, ведущих к розеткам и источникам света. Профессионалы рекомендуют держать их на расстоянии от 12 до 16 дюймов. Если вам необходимо пересечь эти кабели, сделайте это на 9угол 0 градусов.

Найдите самый простой маршрут

Семейный мастер на все руки

Самый простой маршрут не всегда самый прямой. Воспользуйтесь преимуществами незавершенных пространств, таких как подвалы и чердаки, чтобы проложить провода от одного конца дома к другому. Вы можете использовать дополнительные 50 футов провода, но это сэкономит вам много времени.

Используйте много кабеля

Семейный мастер на все руки

Протягивание гораздо большего количества кабеля, чем вам нужно, в стены или потолки полезно по нескольким причинам. Во-первых, это значительно упрощает работу по зацеплению кабеля, на который вы ловите рыбу. Это также устраняет необходимость рывков, которые могут повредить хрупкие кабели категории 6.

Скрыть провода с кабелем

Семейный мастер на все руки

Прокладка кабеля по поверхности стены с помощью кабелепровода — отличный способ получить питание именно там, где вы хотите, без протягивания проводов сквозь стены. Вы можете спрятать кабину за мебелью и покрасить ее в тон стене. Постройте кабелепровод из существующей электрической коробки с помощью соединяемых компонентов и спрячьте провод внутри канала.

Прокладка кабелепровода в шкафах или шкафах

Семейный мастер на все руки

Кабелепровод или армированный кабель — еще один отличный вариант для поверхностной проводки, и он стоит примерно вдвое меньше, чем кабелепровод. Вы бы не хотели провести его по стенам, как по дорожке, но он не будет виден в темном шкафу или на задней части шкафов.

Сращивайте как профессионал

Семейный мастер на все руки

Иногда приходится сильно тянуть, чтобы протянуть кабель сквозь стену, поэтому убедитесь, что кабель надежно привязан к инструменту для протягивания, будь то рыболовная лента или вешалка для одежды.

Это мой любимый метод: проденьте проволоку через ушко или вокруг крючка, а затем оберните ее вокруг своего рыболовного инструмента. Скрепите их вместе изолентой, убедившись, что обернутая часть сужается, чтобы она проходила через отверстия.

Не прокладывайте кабель в воздуховоде

Прокладка кабеля внутри воздуховода, как бы удобно это ни было, не разрешена нормами. Вы можете проложить кабель в вентиляционных пространствах, таких как стойки и балки для возвратного воздуха, но вам понадобится кабель, рассчитанный на вентиляционные отверстия. Эти кабели имеют специальную нетоксичную и пожаробезопасную оболочку.

В магазинах электротоваров вы можете найти кабель класса 6 категории «пленум» и защитный кабель. Это будет стоить примерно в два раза дороже стандартных версий.

Провод вдоль трубы водопровода

Семейный разнорабочий

Добавление электроэнергии на верхнем уровне может означать прокладку проводов из подвала на чердак. В двухэтажном доме вам нужно будет пройти через три потолка. Но в старых домах иногда это так же просто, как опустить отвес вдоль вентиляционной трубы и вытянуть кабель. В новых домах может не хватить места вокруг стеллажа, но сначала стоит проверить.

Просверлите два отверстия, чтобы повернуть угол

Семейный мастер на все руки

Проложить провод по углам не так сложно, как кажется; ключ должен вырезать отверстия на каждой стороне угла. С помощью сверла в угловой дрели или угловой насадки просверлите отверстие в каждой из угловых шпилек. Это даст вам возможность протянуть провод.

Поиск препятствий

Семейный мастер на все руки

Прежде чем прорезать какие-либо отверстия в стенах, наметьте маршрут, по которому должен проходить провод. Просканируйте стену с помощью искателя гвоздей, чтобы найти блокировку, которая может препятствовать этому маршруту. Если в одном отсеке для шипов есть блокировка, следующий может стать лучшим путем. Вы не хотите узнать трудный путь.

Отверстия двойного назначения

Семейный мастер на все руки

Вместо того, чтобы прорезать новые отверстия в стенах или потолках, вы можете использовать уже существующие отверстия. Удалите светильники, выключатели или розетки, чтобы использовать существующие отверстия, или запланируйте заранее использование отверстия для доступа для нового светильника.

Скрытие телевизионных проводов с помощью комплекта проводки

Семейный мастер на все руки

Самый простой способ спрятать телевизионные провода — это установить монтажный комплект для телевизора (60 долларов США). Просто прорежьте отверстия для двух коробок, опустите провод вниз по стене, а затем подключите удлинитель. Комплект предварительно смонтирован с вилкой с вилкой и поставляется с удлинителем. Это особенно полезно, если шпилька блокирует прямой путь для рыбалки, и вы хотите избежать масштабного ремонта стены.

Низковольтные провода Tuck

Семейный мастер на все руки

Низковольтный кабель не имеет таких требований к установке, как бытовые силовые кабели. Провод громкоговорителей, кабели, обеспечивающие питание дверных звонков и термостатов, а также линии связи, такие как Cat 6, не нужно прокладывать внутри ваших стен. Вы можете просто заправить их под плинтус, но не под ковер или коврики.

Проволочные снасти

Семейный мастер на все руки

Светящиеся удочки

Светящиеся удочки являются основным продуктом ловли с помощью проволоки. Как и стальную ленту, их можно протягивать по стенам и потолкам. Обычно их можно купить разной длины и скрутить вместе для получения более длинных пролетов. Большинство из них поставляются с поворотным наконечником с ушком и наконечником с крючком. Люминесцентные стержни светятся в темноте, освещая темные балки и отсеки для стоек. Вы можете найти их за 40 долларов в домашних центрах.

Гибкое сверло

Если вам нужно проложить провод через несколько балок или стоек, используйте гибкое сверло. Они бывают большой длины, и доступны удлинители, чтобы вы могли просверлить отверстия через несколько балок. У них есть ушко на конце, поэтому, как только вы сделаете свои отверстия, вы можете протянуть провод назад тем же сверлом.

Обратите внимание: не просверливайте изоляцию этими сверлами. Будьте готовы заплатить около 50 долларов за 54-дюймовую гибкую биту в домашнем центре.

Самодельные крючки

Некоторые из моих любимых рыболовных инструментов — те, которые вы можете сделать сами. Небольшие крючки, сделанные из кабеля или вешалок для одежды, позволяют захватить кабель вне досягаемости. Самое главное, они экономичны.

Насадка для сверления 90 градусов

Семейный мастер на все руки

Идеальный инструмент для сверления отверстий между стойками. Около 18 долларов в большинстве домашних центров, это намного дешевле, чем специальная угловая дрель, и служит той же цели. Это может быть немного сложно использовать с большими битами, поэтому держитесь крепче.

Магниты для вытягивания проволоки

Семейный мастер на все руки

Есть несколько вариантов по разным ценам, магниты — это классные инструменты для протягивания провода вдоль изолированного отсека для стоек. Этот Magnepull (125 долларов) состоит из стального поводка и роликового магнита. Вы даже можете использовать его для извлечения потерянных битов и других инструментов из внутренних стен. Магниты для вытягивания проволоки стоимостью от 40 до 125 долларов можно найти в магазинах электротоваров.

Грязевое кольцо низкого напряжения

Используйте грязезащитные кольца, чтобы не повредить гипсокартон, когда я тяну кабель. У них также есть маркеры в углу, чтобы указать идеальный размер и форму отверстия для коробок с одной бандой. Когда вы закончите рыбалку, оставьте его в стене и накройте чистой лицевой панелью, чтобы избежать заплат (особенно полезно для текстурированных стен, которые трудно залатать). Эти грязевые кольца доступны менее чем за 2 доллара каждое в домашних центрах.

Стальная лента

Семейный мастер на все руки

Этот длинный рулон из жесткой стали отлично подходит для протягивания проволоки через изолированные стены, вверх по стенным полостям и по балкам большой длины. Ролл начинается с 15 долларов в домашних центрах.

Как провести электрический провод сквозь стены

Знайте, как обезопасить себя во время электромонтажных работ и когда следует обратиться к специалисту

К

Ли Валлендер

Ли Валлендер

Ли имеет более чем двадцатилетний практический опыт реконструкции, ремонта и улучшения домов, а также дает советы по благоустройству дома более 13 лет.

Узнайте больше о The Spruce’s
Редакционный процесс

Обновлено 08.12.22

Рассмотрено

Келли Бэкон

Рассмотрено
Келли Бэкон

Келли Бэкон является лицензированным генеральным подрядчиком с более чем 40-летним опытом работы в строительстве, жилищном строительстве и реконструкции, а также в коммерческом строительстве. Он является членом Наблюдательного совета по благоустройству дома Spruce.

Узнайте больше о The Spruce’s
Наблюдательный совет

Ель / Кевин Норрис

В этой статье

• Прежде чем начать

• Безопасность

• Вызов специалиста

• Инструкции

• Часто задаваемые вопросы

Обзор проекта

Каждый раз, когда ваш проект включает расширение или добавление электрической цепи, электрики прокладывают новые провода от источника питания до конечного пункта назначения. Прокладка новых электрических проводов через готовые стены (также известная как «протягивание проводов») может включать в себя протягивание всего нескольких футов кабеля к дополнительной розетке (как показано в следующих шагах) или протягивание десятков футов кабеля для добавления совершенно новой цепи. питается от главной сервисной панели.

Иногда протяжка провода может быть самой сложной и трудоемкой частью электрического проекта. Сначала вам нужно отследить электрические провода в вашей стене с помощью магнитного или электрического искателя стоек (провода будут проходить через просверленные отверстия в стойках стены). Стандартная высота прокладки электрических проводов в стенах обычно составляет от 16 до 18 дюймов над полом. и на одной линии с розетками в стене, так что начните оттуда.

Самая сложная работа возникает при прокладке электропроводки в доме, между этажами, от перестроенного помещения второго этажа до щитка подвала. Это может потребовать удаления и исправления гипсокартона в старой части дома, что можно сделать, вырезав канал в готовой поверхности стены, чтобы удалить как можно меньше гипсокартона.

Прежде чем начать

Прокладка электрических проводов через готовые стены требует базового понимания схем, чтобы выбрать правильный кабель для установки. Кабель в оболочке, часто известный как кабель NM (неметаллический) или кабель Romex (названный в честь популярного бренда), разработан специально для определенных конфигураций цепей и нагрузок по силе тока.

Для 15-амперной цепи стандартом является провод 14-го калибра, а для 20-амперной цепи нормой является провод 12-го калибра. Для простой цепи розетки кабель обычно будет иметь два проводящих провода — белый нейтральный и черный «горячий» провод — плюс заземляющий провод из оголенной меди. Этот кабель обычно имеет этикетку с надписью «12-2 с заземлением» (провод 12 калибра, два проводника плюс заземляющий провод). Но если цепь соединяет трехпозиционные выключатели или используется для определенных конфигураций осветительных приборов, для установки может потребоваться три проводящих провода плюс заземление. Эти трехжильные кабели обычно имеют два провода под напряжением (красный и черный) и белый нейтральный провод, а также оголенный медный провод заземления.

Когда кабель проходит через стены без отделки поверхностей (например, в недостроенном гараже или на чердаке) или когда он должен быть закреплен на поверхности стены, электротехнические нормы могут запрещать использование кабеля NM. Вместо этого вам нужно будет проложить провода через металлический или пластиковый кабелепровод или кабель с металлической оболочкой, известный как кабель BX.

Вопросы безопасности

В большинстве муниципалитетов для работ, связанных с прокладкой и подключением проводов, требуется разрешение на строительство, а также проверка на месте. В некоторых случаях электрику-сделай сам разрешается выполнять такую ​​работу, если она выполняется в их собственном доме. Однако иногда для получения разрешения требуется короткий электрический осмотр домовладельца.

Важно не обойти процесс разрешения и проверки. Этот процесс существует для того, чтобы гарантировать, что работа выполняется безопасно и что в этом случае сечение проводов достаточно, чтобы выдержать нагрузку по силе тока, а кабели правильно проложены через шпильки.

Когда звонить специалисту

Прокладка кабеля NM для новых или расширенных цепей не является сложной задачей, но окончательное подключение розеток, выключателей и автоматических выключателей требует определенного набора навыков. Рекомендуется вызвать электрика для выполнения окончательных подключений, если вы не полностью уверены в своих навыках. Кроме того, местные правила иногда требуют, чтобы лицензированный электрик выполнял работы на сервисной панели. Вы также можете вызвать электрика для любых длинных или сложных кабелей.

Ель / Хилари Эллисон

Оборудование/инструменты

• Бесконтактный тестер цепей
• Прямой край
• Карандаш
• Пила для гипсокартона
• Искатель шипов (при необходимости)
• Безопасные очки
• Респиратор
• Сверло с 1/2-дюймовым сверлом
• Циркулярная пила с диском для каменной кладки (для штукатурки стен)
• Магазинный вакуум
• Рулетка
• Кусачки
• Молоток
• Инструменты для отделки гипсокартона

Материалы

• Кабель НМ
• Металлические накладки на ногти
• Кабельные зажимы (где необходимо)
• Металлические накладки на ногти
• Кабельные скобы (где необходимо)
• Шурупы для гипсокартона
• Лента для соединения гипсокартона
• Шовный состав для гипсокартона

Как проложить электропроводку

На этой демонстрации показано одно из самых простых и распространенных применений прокладки нового провода: продление цепи от существующей розетки до новой розетки в готовой стене.

1. Отключить питание

   В целях безопасности отключите автоматические выключатели, которые контролируют любую проводку под напряжением в стене, где вы будете работать. Используйте бесконтактный тестер цепи на ближайших розетках или выключателях, чтобы убедиться, что питание отключено.

   Наденьте пылезащитную маску и защитные очки.

   Ель / Кевин Норрис

2. Откройте стену

   С готовыми стенами вам нужно будет прорезать поверхностный слой, чтобы получить доступ к стойкам, чтобы пропустить через них кабель.

   Начните с разметки пары линий разреза на стене от источника электропитания до коробки назначения. Ваша цель — удалить как можно меньше гипсокартона, но удаленный участок должен быть достаточно широким, чтобы можно было просверлить отверстия в стойках с помощью дрели. Обычно достаточно секции шириной от 6 до 12 дюймов. После разметки используйте пилу для гипсокартона или аналогичный инструмент, чтобы вырезать канал из гипсокартона между стойками.

   Когда вы прокладываете кабели вертикально через стену, вы удаляете всю вертикальную секцию гипсокартона между двумя стойками. Начните с поиска стержней с помощью искателя, затем отрежьте вертикальный участок гипсокартона от полости для стержня, где вы хотите установить кабель. Большой удаленный участок гипсокартона можно сохранить, чтобы использовать его для исправления стены, когда работа с кабелем будет завершена.

   Совет

   Стены, сделанные из гипса и токарного станка, а не из гипсокартона, могут быть затруднены. Один из методов заключается в использовании циркулярной пилы с установленным лезвием по каменной кладке глубиной всего около 3/4 дюйма. Разрежьте горизонтально вдоль поверхности стены, чтобы прорезать штукатурку и обточить и удалить часть поверхности стены. Ремонт стены после прокладки кабеля можно выполнить с помощью гипсокартона.

   Ель / Кевин Норрис

3. Отверстия для кабеля

   Рядом с центром каждой шпильки просверлите отверстие диаметром 1/2 дюйма, где будет проходить кабель NM. В соответствии с нормами, отверстия должны быть смещены не менее чем на 1 1/4 дюйма от переднего края стоек, или . Вам нужно будет использовать металлические пластины, прибитые к передней части стоек, чтобы защитить кабели от случайное проникновение шурупов или гвоздей. Многие электрики следуют обоим рекомендациям — как отступным, так и защитным пластинам.

   При сверлении отверстий старайтесь следовать прямой линии. Любое отклонение от прямой линии затрудняет протягивание кабеля. Чтобы отверстия были прямыми, держите сверло внутри полости шпилек, когда вы просверливаете шпильки горизонтально.

   Просверлив все отверстия, уберите стружку и опилки магазинным пылесосом.

   Ель / Кевин Норрис

   Ель / Кевин Норрис

4. Отрежьте и потяните кабель

   Измерьте и отрежьте кабель от источника до пункта назначения, оставив на каждом конце по футу лишнего. Начиная с одного конца кабельной трассы, протяните («протяните») кабель через первую стойку, через полость в стене, через следующую стойку и так далее.

   Перед протягиванием длинных отрезков провода распутайте и выровняйте катушку кабеля. Это поможет сделать тягу более плавной.

   Совет

   Если вы прокладываете кабель из комнаты наверху в комнату внизу через плиты пола, для сверления отверстий может пригодиться удлинитель сверла, а для протягивания кабеля часто бывает полезно использовать ленту. Профессионалы часто используют рыболовную ленту для длинных вертикальных натяжений, чтобы вообще не снимать гипсокартон, за исключением небольших отверстий для доступа, необходимых для сверления стеновых пластин.

   На каждом конце кабельной трассы вставьте конец кабеля в электрическую коробку, используя любые необходимые кабельные зажимы. Пластиковые коробки обычно имеют предварительно прикрепленные зажимы; Для металлических коробок может потребоваться дополнительный кабельный зажим, который вставляется в имеющееся выбивное отверстие в коробке.

   Ель / Кевин Норрис

5. Прикрепите защиту для гвоздей

   Металлические пластины для защиты от гвоздей могут быть размещены по краям стоек для защиты проводки от случайного проникновения гвоздей или шурупов. Они также служат для усиления прочности шпильки в том месте, где она была просверлена.

   Хотя код не требует защиты гвоздей, если отверстия были просверлены с правильным смещением на 1 1/4 дюйма, рекомендуется установить их в качестве меры безопасности.

   Теперь при необходимости прикрепите кабельные скобы: в соответствии с электрическими нормами кабели должны быть прочно закреплены в пределах 8 дюймов от каждой электрической коробки и через каждые 4 1/2 фута, если они проходят вертикально вдоль стойки.

   На горизонтальных участках, если последнее отверстие находится на расстоянии более 8 дюймов от электрической коробки, прикрепите кабель к стойке возле точки, где он выходит из коробки, с помощью пластиковой проволочной скобы. Вертикальная кабельная трасса также должна быть закреплена на стойке с помощью скоб, расположенных на расстоянии не более 4 1/2 футов друг от друга по ее длине.

   Ель / Кевин Норрис

6. Залатать стену

   Последним шагом является заделка стены в том месте, где он был направлен для прокладки кабеля.

   Вырежьте заплатку из гипсокартона с помощью линейки и универсального ножа, затем вставьте ее в открытый канал и прикрепите к стойкам с помощью шурупов для гипсокартона. При необходимости вы можете прикрепить деревянную блокировку рядом с существующими стойками, чтобы обеспечить поверхность для крепления краев заплаты для стеновых панелей.

   Обработайте стыки и головки шурупов соединительной лентой и герметиком для гипсокартона.

   Совет

   Если вы планируете изолировать наружную стену перед заделкой гипсокартона, обязательно оставьте достаточный провис в проводке между стойками, чтобы не было натяжения при установке изоляции. проводка в нем спрятана.

   Ель / Кевин Норрис

Часто задаваемые вопросы

• Перед сверлением необходимо сначала визуально осмотреть стену на наличие возможных препятствий. Розетки и выключатели света могут подсказать вам, где расположены шпильки, провода и трубы. Вы также можете использовать цифровое устройство обнаружения, чтобы избежать ошибок при сверлении.
