Как правильно штробить стену под проводку?
Содержание
Отделка стен для проводки.
Вот и начался долгожданный ремонт. Все работы в самом разгаре. В этот раз стоит поговорить о том, как правильно штробить стены для проведения проводки. Ведь часто встречается такая ситуация, как старые дома или давно не было ремонта. Именно для этого стоит воспользоваться всеми советами с данной статьи.
Что же такое штробление?
Это понятие классифицируется как выскабливание или выпиливание дыры в стене или потолке для закладки необходимых проводов. Далее стена подлежит шпаклевке и заделыванию дыры. Этот процесс достаточно трудоемкий и нервирующий, но очень обязательный при замене проводов.
Рекомендации перед штроблением.
Для последующей уборки территории перед всеми работами для облегчения труда хозяйки можно застелить весь пол пленкой, а двери укрыть влажным полотном ткани.
Важные правила при штроблении.
- Направления проводов могут быть только вертикальными или горизонтальными.
- Если проводка делается над потолком соблюдайте расстояние в 15-20 см.
- При наклонной плоскости, провод следует прокладывать вдоль стыков поверхностей.
- На несущих стенах запрещены штробы глубокого диаметра.
Разметка для штробления.
Перед любым штроблением, каким бы вы не воспользовались инструментом, важно прочертить контур всех будущих проводов, учитывая все специфические особенности стен именно в вашем помещении.
Выбор инструмента для штробления.
Для штробления среди инструментов наиболее популярны: болгарка, перфоратор или штроборез. Так как штроборез является инструментом более узкого профиля, а большинство населения пользуется подручными материалами, то рассматривать следует именно их.
Перфоратор и болгарка. Данный инструмент используется для штробления стен только из бетона или кирпича. Основной недостаток работы болгарки – огромное количество пыли при работе.
Молоток и зубило.
Эти инструменты могут использоваться лишь как дополнение к основным.
Причина этому – слишком маленькая производительность работ для больших площадей. Молотком и зубилом можно лишь выштробить проходы к розетке или выключателю.
Штробление дрелью.
Очень эффективный инструмент при штробление стен. При правильном обращении с инструментом и наличием нужных насадок можно легко сделать всю работу быстро и качественно.
Штробрез и перфоратор.
При помощи этих помощников можно быстро и с легкостью все сделать. Но здесь имеется один очень важный недостаток – цена. Штроборез, как инструмент для одноразового использования, не будет являться бюджетным решением для семьи
Материал стен.
Кирпичная стена. Не возникнет особых проблем при штроблении кирпичных стен. Можно даже воспользоваться ручным инструментом (молоток и зубило) и через цементные отверстия проложить проводку.
Бетонная стена. Здесь стоит обязательно вооружиться электроинструментом, потому как бетон является одним из прочных материалов и к ним нужен специальный подход.
Закладка штробы.
После окончания всех работ требуется заделать отверстия раствором, это необходимо для того, чтобы устранить оголенные провода от поражения электрическим током и для эстетической красоты стен при дальнейшей их обработке.
Важный совет:
Для того чтобы в дальнейшем не забыть места прокладки проводов можно зарисовать чертеж монтажа или схему расположения, впоследствии вам не придется вспоминать места штробления.
Каким бы вы инструментом не воспользовались, не забывайте о правилах безопасности при работе с электроинструментом. О личной безопасности тоже не будет лишним упомянуть — используйте средства индивидуальной защиты (защитная маска или респиратор). А также не забывайте о том, что все ремонтные работы следует производить только в рабочие часы.
Как штробить стены под проводку перфоратором: пошаговая инструкция
Каждый житель знаком со словом проводка. Но мало кто знает, что это понятие включает в себя целую систему, состоящую из изолированных проводов, кабельной продукции, защищающих их конструкций, соединительных и крепежных элементов.
Цель системы — доставка электричества по назначению.
Электрический комплекс, состоящий из проводов
В каких случаях штробят стены под проводку
Проводка подразделяется на 2 типа: внутреннюю и наружную. Внутренняя монтируется внутри зданий и сооружений. Наружная проводка в основном применяется для прокладки по внешним стенам строений. Внутренняя в свою очередь делится на открытую и скрытую. Для открытой используют трубы, рукава, короба. Скрытую в основном используют для пола и стен.
Прокладка бороздок необходима при изношенности проводки, переносе щитов распределения энергии, необходимости установки дополнительных электровыключателей и электророзеток, монтаже приборов с большим потреблением электроэнергии.
Прокладка электропроводов
Нормы штробления стен под проводку
Среди закрытого способа монтажа самым распространенным является стеновое штробление. После укладки проводки отверстия заделывают штукатуркой или цементным раствором, ровняя со стеной, которая затем покрывается отделочным материалом.
Обратите внимание! После покрытия стен декоративным материалом найти место прокладки электропроводки можно только специальным инструментом.
Чтобы во время проделывания отверстий в стенах не попасть на электрические провода, разработан ряд правил, которых необходимо придерживаться. Все штробы делаются в вертикальных и горизонтальных направлениях под углом 90 градусов. Прокладка под наклоном возможна только на чердачных помещениях и лестничных пролетах, имеющих скошенные стены.
Правила штробления
Инструменты для штробления
Раньше отверстия под проводку в панельных домостроениях прокладывали при помощи молотка и зубила. Современные строители-профессионалы в своей работе пользуются штроборезом, специальным инструментом с дисками, расстояние между которыми можно менять по своему усмотрению согласно заданным параметрам.
Преимущество штробореза — получение идеально ровных двух параллельных линий, отсутствие пыли при подключении к нему пылесоса.
К тому же это самый быстрый способ проделывания канавок.
Его минус заключается в том, что позволить себе приобрести дорогостоящий инструмент могут только профессионалы. Домашние мастера пользуются в своей работе более дешевыми электроинструментами.
Как сделать штробу без штробореза? Для этого подойдут имеющиеся у многих в домашней мастерской перфоратор или угловая шлифмашина. Для монолитных домов со стенами из газобетона, пенобетона, пеноблоков и пескобетона, выложенных из кирпича подойдет фрезер, электрическая ударная дрель или шуруповерт с аккумулятором.
Обратите внимание! Штробление кирпичных стен намного легче, чем бетонных.
Конечно, все перечисленные инструменты имеют другое предназначение, тем не менее, они годятся для использования и в этих целях. Просто, перед их применением на поверхности стены делается небольшое углубление, к которому плотно прижимают электроинструмент. Далее просто нужно тянуть его по поверхности.
При наличии нескольких скоростей на инструменте для получения бороздок лучше применять самую большую скорость.

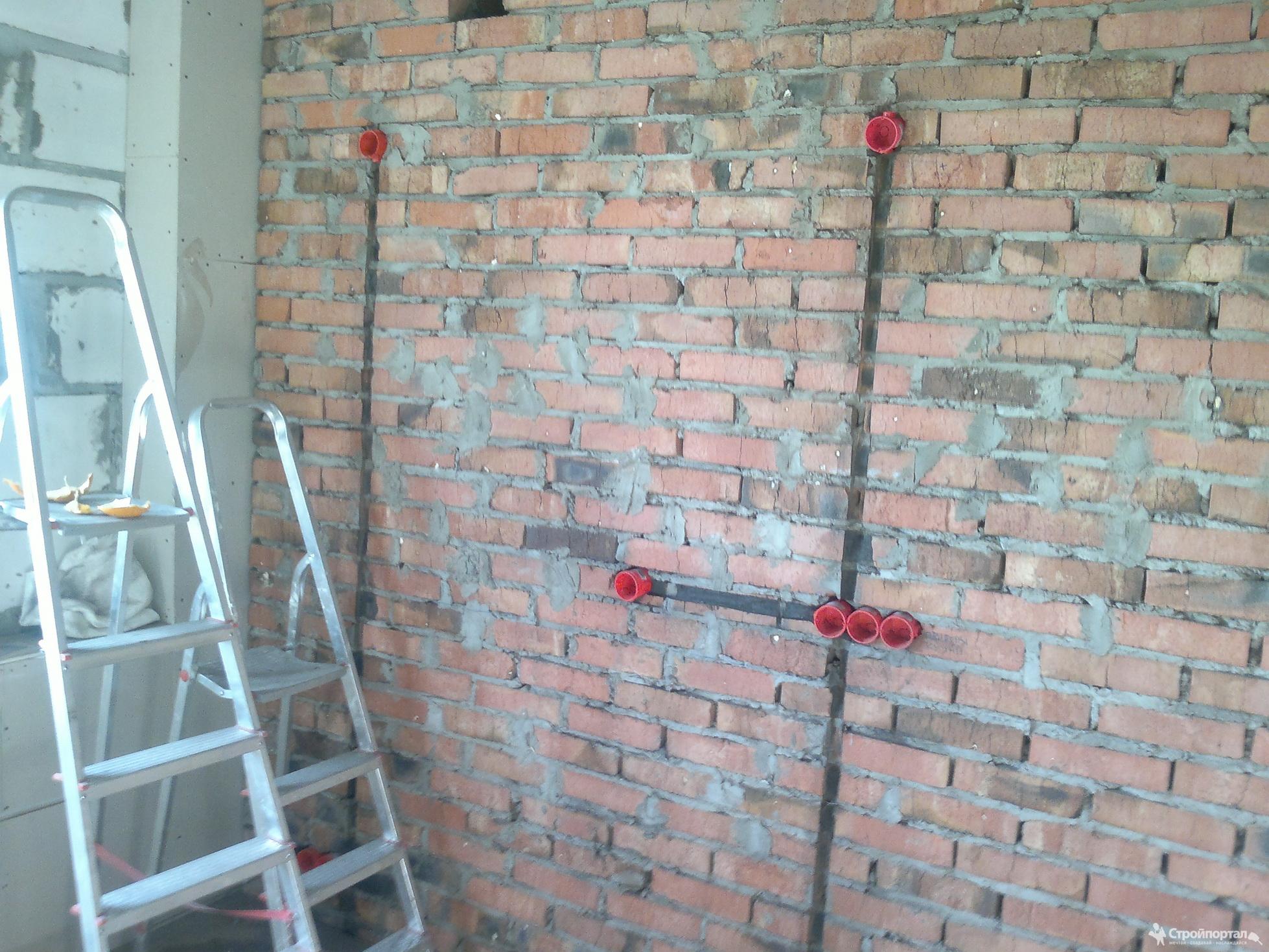

Штроба под электропроводку
Как штробить стены под проводку перфоратором или болгаркой? Первым делом при помощи уровня на поверхность стен наносят горизонтальные и вертикальные линии чертежа. Затем по разметке с расстоянием в 1-2 сантиметра проделывают дырочки глубиной до 2,5 сантиметров. Лопаткой, идя последовательно от одного отверстия к другому, прокладывают бороздку. Заключительный этап — зачистка канавки насадкой с полукруглым желобом.
Важно! Ни в коем случае нельзя устанавливать лопатку против направления бороздок. Это может привести к сколу поверхности стены.
Самые простые инструменты для штробы поверхностей
Особенности штробы по различным материалам
Прорезание бороздок в стенах часто бывает необходимо при реконструкции жилых помещений, установке кондиционеров, водонагревательных баков, другой бытовой техники, требующей отдельной проводки.
Штробы в бетоне и кирпиче
Приступая к проделыванию бороздок в кирпиче, необходимо знать его вид, относится ли он к силикатному, гиперпрессованному или керамическому. Самый хрупкий — белый кирпич, при работе с ним необходима особая осторожность. При прокладке канавок в кирпиче целесообразно использовать штроборез, перфоратор или шлифовальную машину с дисками.
По бетону применяют ударную дрель с победитовыми фрезами, перфоратор с напайкой из победита или угловую шлифмашину с алмазными дисками. В некоторых случаях возникает и необходимость в зубиле.
Работа с деревом и газобетоном
Древесина и газобетон относятся к самым податливым материалам. Отверстия в них легко поддаются долоту и стамеске. Правда на это уходит время. Гораздо проще бороздки проделать циркулярной пилой или фрезой.
Штробление гипсокартона
Обязательное условие проводки, проложенной под гипсокартоном, ее укладка в гофрированную оболочку. Это позволит избежать коротких замыканий и повреждения проводов саморезами.
- При закладке проводов под бескаркасный гипсокартон в стене необходимо продолбить углубления, которые затем штукатурят.
- При каркасном методе крепления гипсокартона, провода можно закрепить гипсовым клеем.
Штроба в кафельном полу
Для прорезания бороздок в кафеле пользуются болгаркой или штраборезом с алмазным диском. Перфоратор может повредить кафель, покрыть его трещинами.
Штробление стен под кондиционер
Канавки под кондиционер должны иметь глубину 50 миллиметров при ширине 60 миллиметров. Это связано с размерами утеплителя, электропроводов, отвода конденсата, уложенных в одну штробу.
Нюансы с несущими стенами
Согласно Приложению № 1 постановления правительства РФ № 508, пунктам 11.3 и 11.11 запрещено делать штробы в несущих стенах, чтобы избежать их повреждения. Для проведения работ оформляются документы равнозначные перепланировке.
Штробы по разным материалам
Способы штробления
Следует разобраться, какие бывают способы штробления и как правильно сделать штробу перфоратором.
Самый простой способ штробления, выполненный своими руками, использование зубила с молотком. Правда, он достаточно трудоемкий, требует много сил. Облегчить ручную работу может ударная дрель. Повысить качество работы, быстроту прокладываемых бороздок может перфоратор с набором насадок.
Ровная канавка получается при штроблении стен угловой шлифовальной машиной. С ее помощью прокладывают 2 параллельные линии, середина которых выбивается при помощи зубила или перфоратора. Стоит учесть, что такой способ требует использования довольно дорогих алмазных дисков.
Способы правильного прорезания канавок
Поэтапное описание штробления
Когда схема новой проводки составлена, можно переходить к самому процессу. Чертеж переносится на поверхность стен, отключается электричество, проемы дверей плотно завешиваются от распространения пыли, начинается штробление.
- Исходя из материала, с которого сделаны стены, для нарезания бороздок используют подходящий инструмент.
- Все штробы подлежат зачистке и грунтовке глубокого проникновения.
- В предназначенных местах устанавливаются распределительные коробки, розетки, выключатели, соединение их с проводами, уложенными в гофрированный рукав.
- Все пустоты замазывают штукатурной или смесью цемента с песком выравнивают с поверхностью стен.
По оштукатуренной поверхности перед применением электроинструмента лучше пройтись обычным зубилом с молотком.
Для штробления стен не обязательно иметь дома профессиональный инструмент. Часто можно обойтись инвентарем, который есть в домашней мастерской простого обывателя. Это болгарка, перфоратор, шуроповерт, молоток и зубило. Используя их и свою смекалку, вполне можно решить проблему, как проштробить стену без штробореза.
Ловля электрического провода сквозь стены
Проложите электрический кабель через стены и потолки, не разрывая их на части рыболовной проволокой
1
/
15
Семейный мастер на все руки
Проверьте всю полость стены с помощью искателя шипов
Приличный искатель шипов необходим для каждой работы по ловле с проволоки, но не бросайте его обратно в сумку после того, как вы нашли шпильки.
Используйте свой искатель гвоздей, чтобы проверить всю полость стены на наличие препятствий, таких как блокировка и заброшенные коллекторы. Вы же не хотите узнать на собственном горьком опыте, что вы должны были выловить свою проволоку на одну полость шпильки влево или вправо.
Если у вас нет устройства для поиска шипов, вот как найти шип без устройства для поиска шипов.
2
/
15
Семейный мастер на все руки
Необходимые инструменты
Гибкие биты и светящиеся стержни — это инструменты, которые профессионалы используют для ловли проволоки. Гибкие биты отлично подходят для сверления отверстий в труднодоступных местах (см. «Инвестируйте в бампер» ниже). Двумя наиболее распространенными длинами являются 5 футов и 6 футов, но также доступны удлинители. 3/4 дюйма. х 54 дюйма. flex бит стоит около 50 долларов в домашних центрах. Купите биту с отверстием на конце, чтобы вы могли использовать саму биту для протягивания проводов.
После того, как отверстие будет просверлено, вы можете просунуть светящийся стержень через отверстие, чтобы начать рыболовную проволоку, прикрепить проволоку к ушке на конце и протянуть ее обратно.
Светящиеся стержни также можно использовать для зацепления проводов, чтобы вытащить их в качестве инструмента для проволочной змеи. Как следует из их названия, светящиеся стержни светятся в темноте. Это облегчает их обнаружение, когда вы работаете с рыболовной проволокой в темных местах (что происходит в большинстве случаев).
Светящиеся стержни бывают разной длины и толщины, и вы можете комбинировать столько секций, сколько требуется для работы. Более тонкие удилища больше изгибаются и работают лучше, когда вам нужно делать крутые повороты при ловле проволокой. Более толстый стержень может охватывать большие расстояния и лучше подходит для зацепления проводов, находящихся на расстоянии более нескольких футов. А 9-фт. Комплект светящихся стержней стоит около 40 долларов в домашних центрах. Ожидайте заплатить около 60 долларов за 24-футовый. набор.
Не забудьте электрический тестер.
3
/
15
Дополнительные советы по ловле проволоки и кабеля через готовую стену смотрите в этом видео:
4
/
15
Семейный мастер на все руки
Протолкните больше, чем вам нужно
Когда вы ловите проволоку, чтобы тянуть ее к себе, убедитесь, что ее более чем достаточно, чтобы за нее можно было зацепиться.
Иногда ухватиться за провод — настоящая проблема, и как только вы его зацепите, вы не захотите его потерять. Всегда следите за тем, чтобы у вас было по крайней мере 5 или 6 футов дополнительной проволоки, чтобы поддерживать натяжение крючка все время, пока вы его тянете.
5
/
15
Семейный мастер на все руки
Крепление к гибкой насадке
Иногда вам вообще не нужно использовать светящиеся стержни при ловле проволоки. Большинство гибких насадок имеют отверстия на концах, идеально подходящие для рыболовной проволоки. Если у вас есть доступ к тому месту, где выходит гибкая насадка, прикрепите проволоку непосредственно к насадке и проденьте ее через него. Скрутите проволоку и закрепите ее скотчем, чтобы убедиться, что она не оторвется, когда вы будете протягивать ее обратно. Снимите сверло с дрели, прежде чем тянуть, чтобы случайно не раскрутить сверло и не скрутить проволоку.
6
/
15
Семейный мастер на все руки
Проволока через отверстия для встроенных светильников
7
/
15
Семейный мастер на все руки
Защита гипсокартона с помощью грязезащитного кольца
Грязезащитные кольца, также называемые кронштейнами для гипсокартона или низковольтными «старыми» кронштейнами, отлично подходят для защиты гипсокартона при сверлении гибким сверлом или проворачивании на светящемся стержне.
Они просты в установке (достаточно затянуть два винта) и недороги. Как только провода подключены, вы можете прикрутить настенную пластину к грязевому кольцу.
Грязезащитные кольца одобрены только для низковольтных проводов, таких как коммуникационные и коаксиальные кабели. Если вам нужно установить обычную монтажную коробку для электрической розетки или настенного выключателя, временно установите грязевое кольцо, чтобы защитить гипсокартон, пока вы ловите провод, а затем снимите его.
Ознакомьтесь с еще девятью советами по электромонтажу своими руками.
8
/
15
Семейный мастер на все руки
Установка кабелепровода внутри шкафов
9
/
15
Семейный мастер на все руки
Купите бампер
Провода не должны прокладываться ближе, чем на расстоянии 1-1/4 дюйма от проницаемой поверхности (снаружи гипсокартона). Это означает, что вы не должны сверлить отверстия рядом с гипсокартоном. Но не всегда легко контролировать, куда идет гибкий бит. Направляющая гибкого сверла Bumper Ball, установленная на конце гибкого сверла, поможет сохранить надлежащее расстояние между сверлом и внешней частью полости в стене.
Вы можете купить комплект из двух штук у поставщиков электроэнергии или на сайте licensedelectrician.com.
10
/
15
Семейный мастер на все руки
Крепко держитесь
При подсоединении кабеля к проушине на стержне накаливания снимите пластиковую оболочку примерно на 6 дюймов, затем отрежьте горячий и нейтральный провода. Затем проденьте оставшийся заземляющий провод через ушко стержня и несколько раз оберните его вокруг оболочки провода. Наконец, обмотайте всю область изолентой.
При подсоединении коаксиального кабеля просто прикрепите весь провод к стержню накаливания. Вы никогда не потеряете световой провод, просто используя ленту. Используйте ту же технику при работе с коммуникационным кабелем, например, с телефонным проводом. Если вы попытаетесь зацепить один из небольших коммуникационных проводов, вы можете растянуть и повредить этот отдельный провод на несколько футов внутри оболочки.
Избегайте этих 10 распространенных ошибок, которые допускают домовладельцы.
11
/
15
Семейный мастер на все руки
Улучшите обзор с помощью видеокамеры
Вы знаете, что ваш провод где-то там, но никак не можете его найти. Вероятно, он завис на другом проводе или трубе, но догадки не решат проблему. Вместо этого посветите фонариком в инспекционное зеркало, чтобы точно узнать, что происходит. Это простой и недорогой совет, который может сэкономить вам много времени и нервов. Купите инспекционное зеркало в магазине автозапчастей менее чем за 10 долларов. Или поднимите его на ступеньку выше и заплатите еще несколько долларов за зеркало с небольшими встроенными огнями, чтобы вы могли точно видеть, что происходит.
Не расстраивайтесь, если у вас не получилось с проводом. Видео ниже даст вам советы о том, как исправить ситуацию с коротким проводом.
Плюс: ознакомьтесь с 25 вещами, которые вам нужно знать об изоляции.
12
/
15
Семейный мастер на все руки
Не закручивайте трензель в изоляцию
Лучший совет по ловле проводов через изоляцию: «Избегайте этого, если можете».
Всегда есть вероятность повредить пароизоляцию или сбить изоляцию, оставив холодные участки в стене. Если вам необходимо провести провода через наружные стены, лучше всего не вращать гибкое сверло до тех пор, пока оно не войдет в плотный контакт с деревом, которое вы планируете просверливать. Если вы просверлите слишком рано, вы в конечном итоге создадите большой изоляционный конус из сахарной ваты, который затруднит извлечение сверла, если не сделает его невозможным.
13
/
15
Семейный мастер на все руки
Держите низковольтные провода подальше от электрических кабелей
Очень заманчиво протянуть низковольтные провода (например, коаксиальные кабели и Cat-5e) через существующие отверстия, занятые электрическими кабелями, но не делайте этого! Несмотря на то, что кабели изолированы, ток высокого напряжения может мешать сигналу в низковольтных проводах. Это может привести к плохому приему телепередач или ненадежному телефону и Интернету. Просверлите новое отверстие и держите новый низковольтный провод на расстоянии нескольких дюймов от электрических кабелей.
Можно прокладывать низковольтные провода перпендикулярно кабелям, а также можно прокладывать низковольтные провода рядом с электрическими проводами, заключенными в кабелепровод или металлическую оболочку.
14
/
15
Семейный мастер на все руки
Купить дополнительную проволоку
Имейте под рукой достаточно запасной проволоки или кабеля, потому что маловероятно, что вы сможете поймать проволоку по прямой из точки А в точку Б. вероятность того, что ваш провод может зависнуть на чем-то, и вам придется отказаться от него и начать все сначала.
15
/
15
Семейный мастер на все руки
Идентификация поврежденных проводов
Если вы устанавливаете более одного провода, избавьте себя от головной боли, идентифицируя провода при их установке. Гораздо сложнее понять, какие провода куда идут, когда они покрыты гипсокартоном. Электрики, с которыми мы разговаривали, используют «код» для маркировки проводов, и вы тоже можете. Разработайте систему и запишите ее.
Вы не хотите гадать после того, как прошли через все трудности с прокладкой проводов по всему дому.
Первоначально опубликовано: 14 декабря 2018 г.
Проводка
— Что я должен оставить в стенах, чтобы я мог ловить будущие провода?
спросил
Изменено
2 года, 10 месяцев назад
Просмотрено
7к раз
Я работаю со строителем, и я сделал всю свою собственную низковольтную проводку, чтобы открыть низковольтные одинарные пластины. У меня есть несколько прогонов, через которые я хочу иметь возможность ловить будущие провода. Некоторые из моих пробегов длинные, а другие короткие (пластина низкая и высокая между одними и теми же двумя шпильками, один пол для камеры слежения). Каковы общепризнанные стратегии, которые помогут мне спланировать это и подготовиться к этому?
Вот некоторые из вопросов, которые у меня есть:
- Что оставить в стенах?
- Что делать на каждом конце?
- На что мне следует обратить внимание?
Я планирую обрезать провода или протянуть их на чердак после того, как будет сделан гипсокартон.
На данный момент у меня есть маркировка на проводе, ленте и коробке.
Вопрос для меня, между этими двумя коробками, что, если бы я хотел сделать что-то сезонное, например, проложить удлинитель для праздничного освещения или провести низковольтный провод для камеры радионяни? Я думаю, что мне нужна веревка в стропилах, и веревка между этими двумя коробками на этой картинке
- проводка
- проводка данных
- низковольтная
3
Это то, что ЛОР (или любой вид трубопровода) для
Если вы хотите оставить «место для прокладки проводов в будущем» в электроустановке, вы прокладываете в стене кабелепровод , чтобы установщик, который делает тягу, может на самом деле тянуть, не повреждая провода по краям и еще много чего. Для передачи данных более чем достаточно электрических неметаллических трубок (ENT) («smurf tube»). Оранжевая ENT является обычной для передачи данных, но подойдет любой цвет, а 3/4-дюймовая ENT обеспечит достаточно места для данных.
кабель или три.Оставить натяжную нить внутри кабелепровода также полезно для установщика, но не обязательно — хотя я сомневаюсь, что вы захотите протянуть длинную тягу через стену на натяжной нитке!0005
3
Летом мне пришлось ползать по чердаку, и я обнаружил, что необходимо добавить шнур к прогонам, чтобы избежать повторения подобного в будущем.
Я бы предложил использовать прочный синтетический корд, например, нейлон или пластиковое волокно на основе спектров, чтобы уменьшить снижение прочности с течением времени.
Самая большая проблема с тяговыми шнурами — потерять конец. Завяжите каждый конец, если это возможно. Если нет, оставьте достаточный излишек и свяжите его в настенной коробке. Даже если вы обмотаете его вокруг винта на пластине, он застрахован от случайной потери. Если у вас есть эти линии на чердаке и одна коряга, это предотвратит это.
Если вы прокладываете эти шнуры во время строительства с открытыми стенами, учтите, что любое отверстие, через которое вы пройдете, будет увеличивать трение.
Я хотел бы иметь возможность работать в среде с открытой стеной. Если тяговый шнур должен проходить через шпильку, лучше всего сделать гладкий путь. Я бы вставил трубку в отверстие и использовал раструбный конец, чтобы надежно прижать ее к шпильке.
Когда я работал на кабельном телевидении, у нас часто была возможность провести предварительную проводку до того, как возведут стены. Почти во всех случаях строитель отказывался от функции, чтобы проводка могла быть заменена так же легко, как вы указали. Жаль, что строитель не избежал забивания гвоздей в некоторые из этих кабелей.
