Септик из бетонных колец — своими руками

Рекомендуемые статьи:

Септик для дачиСептик для частного домаСептик без откачкиСептик для дачи непостоянного проживанияСептик для дома постоянного проживанияСептик при высоком уровне грунтовых вод


Самым простым, недорогим и надежным решением вопроса канализации частного дома, а особенно дачи является септик
из железобетонных колец. Он достаточно прост в монтаже и энергонезависим, устойчив к неравномерным притокам и в
него можно сливать практически все (кроме хлорки и более сильных ядов). Однако не всегда это решение подходит
под условия конкретного дома или дачи. Почему?


Причина в самом септике. Что такое септик? Это отстойник, в первую очередь. Основная задача септика отделение
взвешенных в воде загрязнений (легкие всплывают, образуя корку, тяжелые оседают на дно) перед отведением стока
в грунт. Вода после септика имеет запах и далеко не светла и прозрачна, поэтому отводить её в канаву не
получится. Другой фактор это запах, который всегда присутствует при работе септика и требует правильного его
отведения.


Прежде чем рассказать, как сделать септик из бетонных колец надо назвать обстоятельства, в которых лучше его не
делать, как и любой другой септик (стеклопластиковый, полиэтиленовый, и т.д.). Если не возможно или
необоснованно применение септика из бетонных колец вряд ли будет иметь смысл установка любого другого септика.

Условия при которых нельзя ставить септик из колец

Итак, перечислим эти обстоятельства по значимости:


Высокий уровень грунтовых вод.
Для нормального поглощения или фильтрации осветленных вод после септика требуется 1 м сухого песчаного или
супесчаного грунта. Добавьте к этому глубину заложения трубы на выходе из септика и получите 1,5 – 1,8 м. При
более высоком уровне грунтовых вод обеспечить нормальную фильтрацию можно только в насыпи, но готовы ли Вы
строить насыпь на участке для этого.


Глинистые и суглинистые грунты.
Если осветленный сток не поглощается в грунт, он должен фильтроваться и сбрасываться на рельеф (использоваться
на полив или отводиться в канаву). Никакие танцы с бубнами, такие как засыпка, на дно колодца или траншеи щебня
или песка не заставят воду уходить в глинистый грунт.


Отсутствие фановой трубы.
Даже если у Вас песчаный грунт и грунтовых вод нет, но в то же время нет вытяжной части канализационного стояка
выведенной на кровлю (фановая труба) безупречная работа Вашего септика из бетонных колец будет омрачена запахом
как минимум возле него, а то и в ванных комнатах.


Невозможность подъезда ассенизаторной машины.
Увы, септик требует раз в год удаления осадка, и обычный фекальный насос не справится с этой задачей. Придется
пользоваться услугами илососа и обеспечить его подъезд к септику.



Возможность устройства фильтрующего колодца (поля подземной фильтрации) в новом месте.

Дело в том, что срок службы фильтрующего сооружения ограничен. Какое время проработает Ваш фильтрующий колодец
предсказать трудно, может 5 — 10 лет. Факт то, что фильтрующий слой со временем заилится и перестанет пропускать
воду, и Вам придется ставить новый колодец или поле фильтрации в новом месте.

Если один из вышеперечисленных факторов имеет место, стоит обратить внимание на аэрационные установки. Причем, 3
и 4 пункты делают нежелательными использование тех аэрационных установок, в которых есть первичный отстойник
(септическая камера) по причинам, указанным в этих пунктах. Тогда лучше использовать УОСВ Топас (Юнилос Астра или Эко-Гранд), где
нет септической камеры, а как следствие запаха из нее и необходимости в ассенизаторе.

Стоимость септика из бетонных колец складывается из стоимости монтажа 2-х или 3-х колодцев на 2-3 кольца,
устройства переливов между ними и стоимости подводящего трубопровода от дома. Скорее всего, цена такого
сооружения под ключ будет на 30-40% ниже стоимости Топаса с монтажом такой же производительности. При идеальных
условиях, указанных выше, можно выбирать септик. Однако, если хотя бы один из исключающих факторов присутствует,
Вы рискуете зря потратить время и деньги.

Если же условия подходят для септика, приступим к строительству:

Септик из бетонных колец своими руками


Рассчитываем расход сточных вод. Берем нормативные 200 литров на человека в
сутки, умножаем на количество жителей, и получаем расход воды в сутки. Время отстаивания стока в септике не
должно быть менее 3 суток, соответственно объем суточного стока умножаем на 3 и получаем рабочий объем
септической камеры (отстойника).

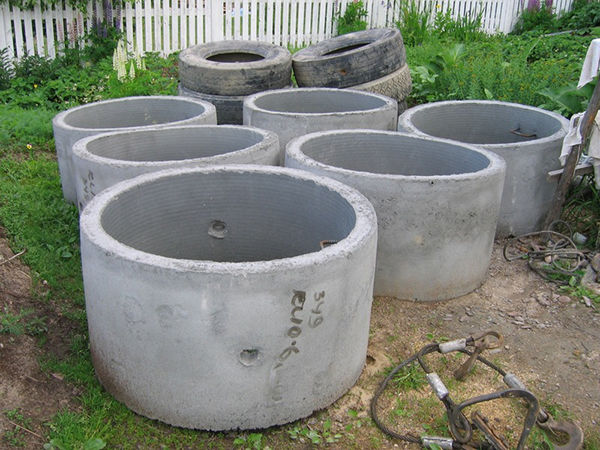

Подбираем кольца по количеству и размеру с учетом требуемого объема и за
вычетом объема части кольца, находящейся выше перелива в фильтрующий колодец. Желательно не делать септик из
бетонных колец глубже 3 метров, а значит, при большем расчетном объеме следует использовать большие кольца. Для
удобства подбора приведена таблица объемов бетонных колец.






Размеры ЖБ колецОбъем, м3
объем кольца КС-7-90,35
объем кольца КС-10-90,71
объем кольца КС-15-91,59
объем кольца КС-20-92,83


Определяемся с местом установки (с учетом подъезда ассенизатора), и замеряем
глубину заложения канализационной трубы в месте монтажа септика. Не следует слишком глубоко закладывать трубу.
Отрезок от дома до септика считается выпуском канализации, он не превышает 12-ти метров и прокладывается без
учета промерзания

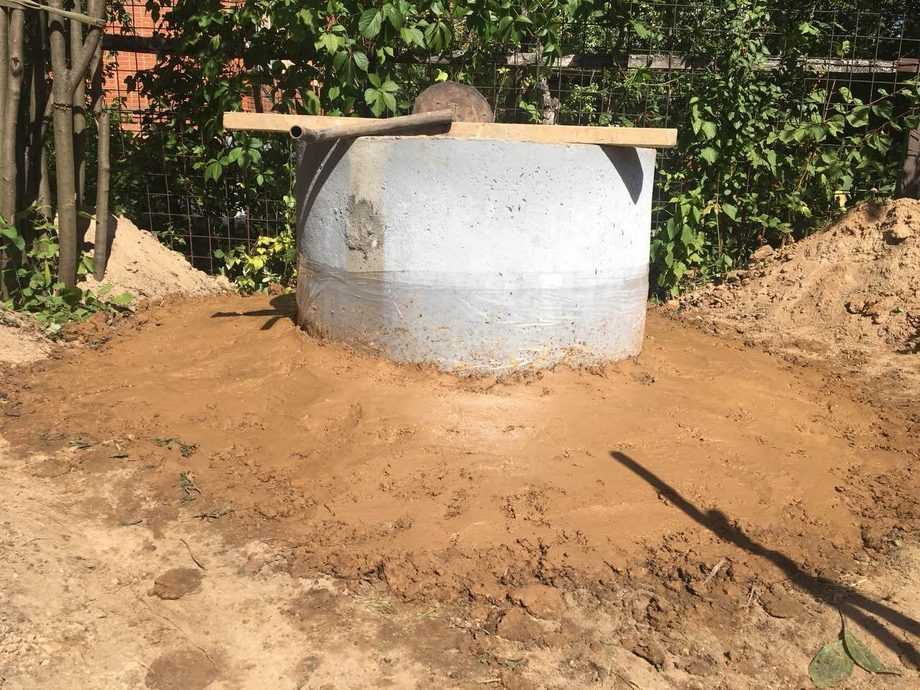

Строим септик. Котлован выкапывается диаметром несколько большим, чем
используемые кольца. На выровненное основание (9) устанавливается кольцо с дном(8). Кстати, кольца (1,3)и
крышки колодцев следует обмазать снаружи битумной мастикой, а изнутри жидким стеклом (торцы не обмазывать) для
гидроизоляции. На кольцо с дном устанавливаются следующие кольца и крышка с люком. В качестве верхнего
устанавливаем кольцо КЦ-7-9 (диаметром 70 см), а на него крепим полимерный (полимерпесчаный) люк (5). Швы
замазываются специальным раствором, а пазухи между стенкой котлована и кольцами засыпаются песком и
утрамбовываются. Далее сверлим отверстие в стенке построенного колодца для подключения канализационной трубы из
дома, заводим трубу и замазываем проем тем же раствором, что и между кольцами. На противоположной стенке делаем
отверстие такого же диаметра, но на 10 см ниже и выводим из него трубу в сторону фильтрующего колодца
(фильтрующей траншеи, подземного поля фильтрации), а на раструб устанавливаем прямой тройник (7). Из крышки
колодца выводим вентиляционную трубу (обычную ПВХ трубу Ø100 мм) с грибком(6) которая будет служить
воздухозаборником. Септик готов, займемся отводом воды.


Фильтрующий колодец устанавливается в песчаных и супесчаных грунтах, рассчитан
на прием не более 1 кубометра в сутки. В расчете фильтрующей поверхности учитываются площадь дна и стенок
колодца на высоту фильтра (до трубы). Нагрузка на 1 кв. м фильтрующей поверхности колодца для песчаных грунтов
80 л в сутки для супесчаных 40 л в сутки. При сезонном проживании нагрузку можно увеличить на 20%.


Выкапываем котлован под колодец из 2-х колец, но на 0,5 м больший в диаметре и на 0,5 м глубже. На дно
котлована засыпаем гравийный щебень или кирпичный бой. В стенках колец ниже трубы следует сделать отверстия.
Устанавливаем кольца и крышку колодца, в пазуху между колодцем и стенкой котлована засыпаем щебень до 0,5 м от
поверхности земли, перекрываем его геотканью, и засыпаем песком. В крышке фильтрующего колодца монтируем
вентиляционную трубу, как в септической камере. Перелив из септика в колодец устраивается через трубу с
тройником (7).


Поля подземной фильтрации. При расходе сточных вод более 1 куб метра в сутки
или при невозможности (нежелательности) установки фильтрующего колодца можно применять поля подземной
фильтрации. Оросительные трубы изготавливают из полимерных, асбестоцементных или керамических труб, нарезая
«болгаркой» пропилы толщиной 3-5 мм с шагом 20-25 см. Длина каждой ветки не более 20 метров. В конце трубы
устанавливают вентиляционный выпуск высотой 70 см с «грибком». Трубы укладываются в грунт на глубину от 0,5 до
1,8 м на гравийную подсыпку 0,2-0,5 м.

Нагрузку на 1 м оросительной трубы принимают по таблице 49 СНиП 2.04.03-85 «Наружная канализация».









ГрунтыСреднегодовая температура воздуха, °С
Нагрузка, л/сут на 1 м оросительных труб полей подземной фильтрации, в зависимости от глубины
наивысшего уровня грунтовых вод от лотка, м
123
ПескиДо 6162022
От 6,1 до 11202427
Св. 11,1222630
СупесиДо 681012
От 6,1 до 11101214
Св. 11,1111316

Септик из бетонных колец: схема, расчет, строительство

За счет возможности организовать холодное водоснабжение, частный дом можно оборудовать стиральной и посудомоечной машинами, душевой кабинкой и др. Все это требует создания системы канализации для отвода стоков в места накопления и очистки. Как правило, таким местом является септик. В нем грязная вода очищается естественным образом. Сегодня производители предлагают пластиковые и металлические септики, которые легко установить, но стоимость их не каждому по карману. Чтобы получить недорогое очистное сооружение, обладающее не меньшей эффективностью, компания Каскад Бетон предлагает построить септик из бетонных колец.

Особенность такого технического решения заключается в доступной стоимости, и возможности выполнять монтажные работы самостоятельно. Устройство септика из бетонных колец не сложное, а потому, достаточно уметь выполнять монтаж канализационных труб и найти способ выкопать яму, если монтажные работы будут протекать с привлечением спецтехники. Кольца устанавливаются друг на друга, создавая колодец, который и будет очистной емкостью. Система, включающая несколько таких септиков, способна очистить более 2500 литров стоков в сутки. Этого достаточно для создания нормальных бытовых условий из четырех человек. Установка септика из бетонных колец может начинаться даже после завершения строительства дома, так как обычно располагаются данные сооружения в садовой зоне, ближе к ограждению участка. Такое расположение обусловлено необходимостью периодической очистки емкостей посредством илососа.

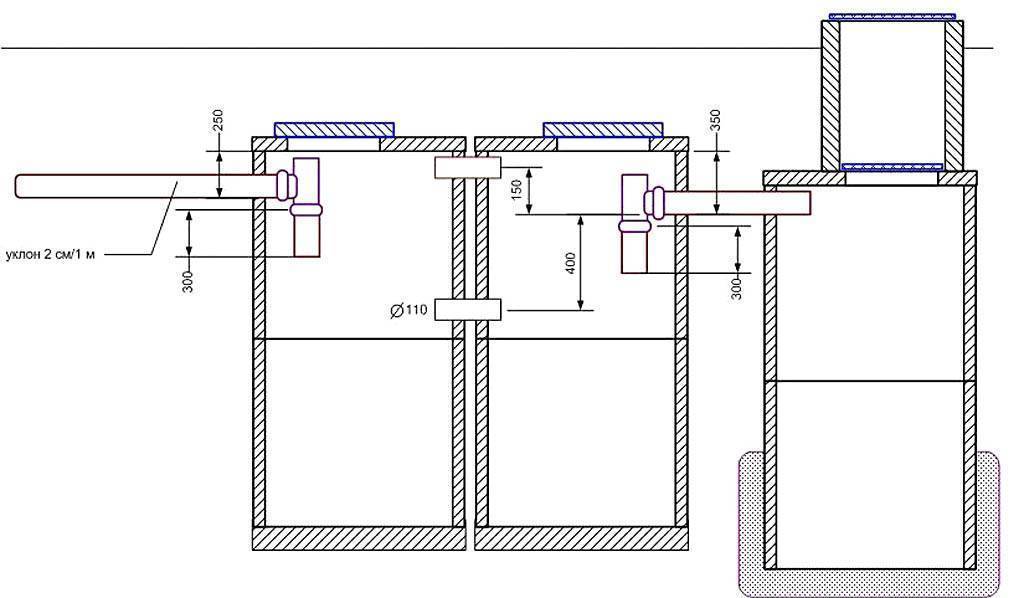

Схема септика из бетонных колец

Различают три схемы строительства, в зависимости от количества колодцев в системе. При этом технология монтажа колец одинаковая, они отличаются только размерами, потому что диаметр колодца варьируется, исходя из его назначения. Каждая схема устройства септика из бетонных колец имеет множество положительных сторон, поэтому рассмотрим их все.

Отстойник накопитель

Данная схема предусматривает наличие всего из одного колодца. Его основная задача заключается в том, чтобы накапливать стоки. Дно емкости тоже бетонируется, за счет чего достигается герметичность, чтобы жидкость не уходила в грунт. Такая конструкция септика из бетонных колец не позволяет очищать стоки. Когда уровень жидкости достигает канализационной трубы, необходимо вызывать ассенизатор и откачивать ее. Это финансово не оправдано, а потому актуально данное техническое решение только для небольших домов с 1-2 жителями. Чтобы снизить расходы на обслуживание такого септика, рекомендуется строить его как можно шире и глубже, чтобы увеличить объем. Тогда вызывать ассенизатор придется реже.

Двухкамерная схема

Наличие двух колодцев заметно расширяет возможности системы. Это обусловлено тем, что септик на даче из бетонных колец, имея две камеры, может очищать жидкость. В первом колодце идет процесс оседания твердой органики на дно. Там она постепенно преобразуется в ил. Когда емкость заполняется, через патрубок жидкость переливается во вторую камеру, откуда она впитывается в грунт. При этом вода проходит вспомогательную очистку через гравий и песок, расположенные на дне. Такая фильтрация обладает низкой эффективностью, а потому есть вероятность заражения грунта. Поэтому рекомендуется знать, как построить септик из бетонных колец с тремя камерами.

Трехкамерный септик

Трехкамерный септик из бетонных колец своими руками считается самым эффективным очистным сооружением. Наличие третьего колодца позволяет дополнительно очистить жидкость во втором отсеке, за счет оседания мелких частичек на дно. Далее вода перетекает в третий колодец, и там уже уходит в грунт через песчано-гравийный материал. Такое техническое решение позволяет очистить жидкость на 96%, что не делает ее пригодной для бытовых нужд, но она становится безопасной для грунта.

Как правильно сделать септик из бетонных колец: расчет объема

Как говорилось выше, для четырех человек необходим колодец объемом примерно 2500 литров, что подтверждено техническими расчетами потребления воды за одни сутки. В среднем потребление одним человеком воды за сутки достигает 200 литров. Значит четыре человека будут расходовать 800 литров ежесуточно, но септики нужно строить с запасом объема — втрое больше среднесуточных стоков. Это обусловлено тем, что жидкость должна находиться в колодцах около трех дней, чтобы процесс очистки был завершен. Объем каждой камеры септика отличается. Так, при наличии двух емкостей в системе, на первую камеру должно приходиться 2/3 общего объема. В системе с тремя камерами первая занимает половину объема, а вторая половина приходится на остальные две емкости.

Подготовка к строительству

Для начала определяется место, в котором будет находиться бетонный септик из колец.

  • Если в нем будет всего один отстойник накопитель, следует расположить его рядом с ограждением, но не ближе 3-х метров. Этого достаточно, чтобы ассенизатор мог откачать агрессивную жидкость, не заезжая на участок.
  • Система из трех камер может располагаться рядом с домом, так как не требует очистки, но не ближе чем в 5 метрах.
  • Расстояние до ближайших деревьев — не менее 3 метров.
  • Следует учитывать наличие рядом водоема, так как расстояние до него должно быть не менее 30 м.
  • Когда на участке имеется колодец питьевой воды, следует рассчитать расстояние до него — около 50 м, а до скважины — 25 метров.

Эти предосторожности нужны, чтобы избежать случайного заражения воды в случае образования утечки агрессивной жидкости.

Стоит оговориться, что площадка для строительства должна быть самой высокой точкой на участке. За счет этого в емкости не будет попадать ливневая вода. Если кольца будут устанавливаться вручную, их необходимо разгрузить с машины вокруг участка, где и будет проходить строительство. Рядом нужно подготовить сыпучие материалы для строительства фильтрующего слоя третьего колодца, а также для изготовления бетонного раствора.

Строительство септика из бетонных колец

Особенностью такого технического решения является тот факт, что септик своими руками в частном доме из бетонных колец можно построить без применения спецтехники. Многих не пугает большой вес, так как перекатывать и кантовать кольца можно вдвоем, чего достаточно, чтобы выполнить монтажные работы. Предварительно копать котлован не требуется, так как технология предусматривает углубление колец по мере извлечения грунта. Для этого необходимо установить первое кольцо на площадку, где будет будущий колодец. Извлекая изнутри грунт, нужно постепенно углубляться. За счет этого кольцо будет самостоятельно проседать вглубь под своим весом. Предварительно котлован выкапывается, если кольца будут устанавливаться с помощью спецтехники.

Делая септик своими руками из бетонных колец, следует помнить про его герметичность. Поэтому, сравняв верхнюю часть первого кольца с грунтом, необходимо обмазать его края связующим бетонным раствором и установить следующее. Далее процесс продолжается вплоть до последнего кольца, в зависимости от глубины колодца. Когда все они будут установлены, необходимо построить бетонированное дно, чтобы грязная жидкость не впитывалась на той глубине, где грунт не промерзает. К нему подводится канализационная труба ниже уровня промерзания грунта. Перелив к следующему колодцу тоже устанавливается на таком же уровне.

Теперь, зная как правильно установить септик из бетонных колец, аналогично можно строить второй колодец, тоже бетонируя дно, если планируется строить третью камеру. Последняя не требует строительства дна, а только песчано-гравийной подушки. Для строительства дна в первых двух колодцах необходима гравийная подушка толщиной 5 сантиметров. Сверху на нее укладывается арматура и заливается бетонный раствор толщиной 5 см. Этого достаточно, чтобы дно было герметичным. После застывания раствора, дно необходимо обмазать специальной мастикой, чтобы была хорошая гидроизоляция. Каждый колодец располагается глубже предыдущего, потому что переливы должны создавать свободный сток между камерами. Отверстия, подготовленные в стенках колец для переливов, после монтажа герметизируются любым герметиком.

Каждый, кто знает, как сделать септик из бетонных колец, рекомендует использовать крышки перекрытия для колодцев со смотровым люком из бетона. Трехкамерная система не требует ассенизатора, но периодически нужна чистка первых двух емкостей от ила. Благодаря смотровому люку, можно выполнить эту задачу. Дополнительно в крышке делают отверстие, имеющее диаметр не менее 10 сантиметров для установки в него пластиковой трубы. Она необходима в первых двух колодцах, так как процесс очистки идет с выделением тепла и газов.

Преимущества бетонных септиков

Выше мы уже говорили о доступной цене и простоте монтажных работ. Но данное техническое решение обладает еще несколькими преимуществами:

  • Простота эксплуатации. Для обслуживания септика из бетонных колец нет необходимости устанавливать насос, строить дренажную систему и подключать электрическое питание.
  • Надежность конструкции. Благодаря прочностным качествам бетона и круглой форме колец, колодцы наделены высокой механической прочностью. Поэтому они могут выдерживать любое давление грунта.
  • Продолжительный срок эксплуатации. Бетон имеет высокую стойкость к агрессивной жидкости, за счет чего септик служит не менее 50 лет.
  • Возможность построить септик любого объема.
  • Стойкость к давлению грунтовых вод. За счет большой массы всего сооружения, оно никогда не вытесняется с котлована грунтовыми водами.

Чтобы очистная система обладала всеми вышеперечисленными преимуществами, необходимо знать, как самому сделать септик из бетонных колец. Отклонения от технологии монтажа может нарушить герметизации емкостей и привести к вытоку жидкости. Заказать бетонные кольца любых размеров вы можете в нашей компании Каскад Бетон с доставкой по Киеву и области.

Как сделать септик из колец своими руками: пошаговая инструкция

Строительство загородного дома лучше всего начать с обустройства канализации. Согласитесь, спроектировать и организовать правильный отвод сточных вод на участке – задача не из легких. Придется хорошенько подумать над решением этой проблемы. Ведь неправильное обустройство канализации грозит сделать жизнь в доме невыносимой.

Мы расскажем, как самостоятельно создать функциональный септик на участке. Так, среди доступных материалов, используемых при строительстве локальных очистных сооружений, на сегодняшний день наибольшей популярностью пользуются бетонные кольца.

Речь пойдет о том, как построить септики из колец своими руками, и что учесть в процессе монтажа. Кроме того, в статье вы найдете видео с советами опытных специалистов, подробную инструкцию по установке септика, а также множество полезных рекомендаций по устройству канализации в загородном доме.

Содержание статьи:

  • Септик из колец: за и против
  • Варианты конструкции
  • Место строительства
  • Общие правила монтажа
  • Технология установки септика
    • Этап №1 – замеры и проектирование
    • Этап №2 – подготовка необходимых материалов
    • Этап №3 – рытье котлована и устройство дна Этап
    • 2 №4 — установка колец и герметизация стыков
    • Этап №5 — установка переливных труб
  • Создание фильтрационной скважины
  • Как сэкономить на строительстве?
  • Выводы и полезное видео по теме

Септик из колец: плюсы и минусы

Бетонные кольца, являющиеся основой для изготовления стен конструкции, имеют высокие эксплуатационные параметры.

Благодаря техническим преимуществам построенные из них резервуары отличаются прочностью и отличной устойчивостью к агрессивным средам.

Септики из бетонных колец, созданные для сбора, а также последующей биологической очистки сточных вод, идеально подходят для хорошо дренированных, а также не склонных к морозу пучинистых грунтов

Среди основных преимуществ стоит выделить:

  • Доступная цена. Благодаря невысокой стоимости септика из колец, владельцы могут себе позволить возвести такое сооружение даже при ограниченных материальных возможностях.
  • Прочность и долговечность. По прочностным характеристикам бетон превосходит кирпич и не уступает натуральному камню. Он способен выдерживать сильное давление, ему не страшны большие залповые выбросы. А срок службы конструкции может достигать более полувека.
  • Герметичность резервуаров. Добавление правильно устроенной гидроизоляции делает конструкцию бетонного кольца устойчивой к грунтовым водам снаружи и полностью герметизированной изнутри.

Для того, чтобы построить канализацию из колец, вам придется потратить гораздо меньше денег, чем на покупку того же бака из полипропилена.

Колодцы из бетонных колец прочны и вместительны, так что процедуру очистки можно проводить лишь раз в несколько лет

Септик из бетонных колец не лишен недостатков.

К ним относятся:

  • Тяжелая конструкция. Поэтому для монтажа такой многокамерной конструкции необходимо будет использовать специальное оборудование или средства малой механизации.
  • Вероятность попадания сточных вод в нижележащие слои почвы. Возникает при эксплуатации конструкции из-за появления трещин в бетоне, а также разрушения герметизации швов, что приводит к потере ее защитных функций.

Прежде чем решиться на обустройство локальной канализации с помощью колец, проанализируйте плюсы и минусы материала. И не забудьте оценить свои возможности относительно привлечения строительной техники.

Варианты конструкции

Конструкция септика из бетонных колец не представляет сложности. Это может быть двух- или трехкамерная конструкция. Однокамерные приводы, работающие по принципу , применяются гораздо реже.

Количество накопительно-фильтрационных емкостей в такой очистной установке в зависимости от объема переработки жидкости может быть два или три

Вне зависимости от типа сооружения, при его обслуживании необходимо будет привлекать канализационное оборудование. Он будет удалять твердые отходы, скапливающиеся на дне и стенках накопительных резервуаров.

Однокамерные септики выбирают при проектировании канализационной системы небольших дачных участков с сезонной площадью при условии, что объем сточных вод небольшой. К веским причинам для установки однокамерного хранилища также можно отнести высокий уровень грунтовых вод и преобладание в геологическом разрезе участка глинистых пород.

Двух- и трехкамерные конструкции устанавливаются при прокладке автономной канализации для коттеджей, предназначенных для круглогодичного проживания с большими объемами сточных вод.

Наиболее оптимальным вариантом для локальной очистной установки является установка септика, включающего два резервуара

При дополнении фильтрующим колодцем или фильтрующим полем, первый отсек представляет собой герметичную емкость с ограниченной подачей кислорода.

Оснащается чугунным или бетонным люком, а также входом и выходом для стоков. Второй отсек для создания условий доступа кислорода оборудован вентиляционной трубой.

При строительстве очистителя, включающего два или три резервуара, стоки будут подвергаться многоступенчатой ​​очистке путем осаждения и фильтрации:

  • В первом накопителе — осуществляется процесс первичной очистки, в котором крупные взвеси осаждаются и разлагаются в условиях недостатка кислорода, а органика перерабатывается анаэробными бактериями.
  • Во второй камере — продолжается процесс очистки и фильтрации, но с участием кислорода и аэробных бактерий. Разложившиеся органические остатки в виде шлама оседают на дно, а осветленная жидкость поступает в дренажный колодец, который также является абсорбирующим или фильтрующим в колодце.

После очистки вода поступает в , откуда через отверстия в стенах и проходя фильтр через песчано-гравийный слой уходит в грунт.

Схема септика из колец включает две рабочие камеры, соединенные между собой толстой переливной трубой, а третья колонка выполняет роль дренажного колодца

Если участок расположен на грунтах с хорошими фильтрующими свойствами, которые хорошо впитывают и пропускают воду , а уровень грунтовых вод невысокий, стоит рассмотреть вариант обустройства септика, в котором осветленная жидкость отводится в поглотительный колодец.

На участках с уровнем грунтовых вод всего 2,5 м процесс очистки грунта чаще всего невозможен, так как между нижней точкой дренажного колодца и грунтовыми водами должно быть не менее метра. В этом случае осушенные септики лучше слить до .

Для размещения таких систем требуются большие площади. Но в данных условиях иногда работает только такая система.

Фотогалерея

Фото

Отходы в бетонных септиках очищаются отстаиванием, осветляются и обеззараживаются анаэробами. Степень очистки обычно не превышает 60 — 65%, поэтому дополняют системами доочистки почвы

Чаще всего в третьей или второй камере септика производят доочистку грунта. Сооружается в виде колодца без дна, вместо которого засыпается фильтр из песка и гравия толщиной 1 м

При обнаружении на участке высокого залегания грунтовых вод сооружается поле фильтрации. Между условным дном всех видов систем доочистки и водоподготовки должно быть не менее 1 м

При желании уменьшить площадь фильтрующего поля лучше вместо него устроить фильтрующие траншеи. Дренажи в траншеях прокладываются в два яруса: верхняя труба пропускает стоки в почвенный фильтр, нижняя труба собирает их после доочистки и отводит в желоб

Принцип работы септиков из колец

Строительство поглощающих колодцев

Фильтрационное поле с зеркалом высокой воды

Дренажные траншеи для очистки воды

Место строительства

При проектировании септика санитарная зона размещается в таким образом, чтобы органические отходы не могли попасть в питьевую воду и плодородную почву. Для этого при выборе места следует руководствоваться санитарно-строительными нормами и правилами.

Правильное размещение системы очистки на участке регламентируется:

  • СНиП 2.04.03.85. № В нем прописаны правила устройства сооружений наружной канализации.
  • СанПиН 2.2.1/2.1.1.1200-03. В нем перечислены требования к созданию экологически опасных зон.

По нормам, во избежание намокания фундамента при аварийных протечках, септик должен располагаться ниже расположения дома.

Несоблюдение данных требований может привести к риску проникновения неочищенного стока в водоносные горизонты (+)

При выборе места стоит учитывать наличие водоемов с проточной водой, выдерживая от них расстояние 5 м . Расстояние от деревьев должно быть 3 м, от кустарников — до одного метра.

Также нужно знать, где проложена подземная газовая труба. Расстояние до него должно быть не менее 5 м.

Поскольку строительство очистных камер из колец предполагает устройство котлована и использование специальной техники, при выборе места стоит предусмотреть свободное пространство для его входа и маневрирования

Но учтите, что непосредственно над местом заглубления очистных сооружений машины ставить не следует. Своим весом они могут разрушить всю конструкцию.

Общие правила монтажа

Для создания прочной и долговечной очистной конструкции стоит соблюдать ряд основных правил:

  1. Расстояние между колодцами септика должно быть не менее полуметра. Зазор, заполненный битумом, будет выполнять роль буфера при сдвигах грунта.
  2. Наличие щебеночной или гравийно-песчаной подушки . Такая прослойка обеспечит неподвижность конструкции даже в том случае, если грунт под резервуарами «остынет». Кроме того, он необходим для отвода воды в случае протечек колодцев.
  3. Не пренебрегайте гидроизоляцией . Для герметизации стыков между соседними кольцами рекомендуется использовать несколько обработок как внутренней поверхности, так и наружных стенок резервуаров.

Чем качественнее будут проведены подготовительные работы и тщательно соблюдены все условия монтажа, тем реже придется вызывать мастеров для ремонта и очистки приемной емкости.

Фотогалерея

Фото

1 этап: Разрабатываем котлован для установки подземных канализационных сооружений

2 этап: Перед погружением колец в котлован обрабатываем их битумной мастикой для защиты от агрессивного воздействия влияние водонасыщенных грунтов.

Шаг 3: Устанавливаем кольца в приямок с помощью грузоподъемного оборудования. Горизонтальность каждого звена проверяем уровнем, затем наносим раствор на торец кольца и устанавливаем следующие

Шаг 4: Строительство всех камер септика осуществляется по общему алгоритму. Разница лишь в том, что при строительстве закрытых резервуаров сначала устанавливается бетонное дно, а крайняя камера устраивается без него

Шаг 5: Для ввода канализационных труб в септик прокладываются траншеи по предварительному плану. составленный план. Трубы в них должны пролегать с уклоном в сторону движения равным 2%

Шаг 6: Линия наружной канализации должна быть оборудована не менее чем одним люком, что требуется для контроля за работой и очистки системы. При его длине более 25 м устанавливают еще одну смотровую площадку, воздействуют также на повороты и высотные перепады трубопровода

Шаг 7: Все септики и смотровые колодцы должны быть закрыты люками подходящих размеров

Шаг 8: Заранее продумываются варианты обустройства участка с септиком. Участок желательно защитить от животных и детей, но обеспечить доступ к канализации

Разработка котлована перед установкой

Кольца гидроизоляционные перед погружением

Монтаж шахты колодца из колец

Строительство двухкамерного септика

Устройство траншей под трубы канализации

Строительство люка

Люк канализационный

Устройство площадки с септиком

Технология монтажа септика

Нет ничего сложного в том, чтобы сделать надежный и долговечный септик из колец. При проектировании нескольких отсеков используется линейный принцип построения, при котором все бетонные колонны колец строятся по одной линии.

Приемный отсек и следующие за ним баки размещены в непосредственной близости друг от друга, а фильтрующая колонна расположена на небольшом расстоянии от них.

Шаг №1 — измерение и проектирование

Одним из обязательных условий эффективной очистки сточных вод является создание условий, чтобы они находились внутри стенок септика не менее трех суток. Поэтому размеры камер определяются исходя из общего трехсуточного объема стоков.

По нормативам суточный объем потребления воды на одно домохозяйство при условии использования бытовых приборов составляет около 200 литров.

Так для семьи из двух-трех человек минимальный объем очистного сооружения должен быть около двух кубов. Для семьи из 5-6 домочадцев потребуется более вместительная конструкция на 3-4 кубометра.

В расчетах учитывается только объем отсеков септика; так как фильтрующий колодец не входит в их число, он не учитывается (+)

Но при определении объема конструкции стоит сделать небольшой запас. Ведь в случае прихода гостей есть риск «переполнить» норму. А устранение последствий – достаточно сложная и в то же время дорогостоящая процедура.

Приведенная ниже таблица поможет вам определить, какого размера кольца вам понадобятся и в каком количестве.

Маркировка и размеры изготавливаемых железобетонных колец с указанием наружного/внутреннего диаметра, массы и объема

При выборе колец учитывать, что фактический объем колонны должен быть явно выше расчетного. Это связано с тем, что стоки по мере заполнения поднимаются только до уровня переливных отверстий и никогда не достигают верхней кромки. Поэтому расчетный объем жидкости должен располагаться до уровня этих труб.

Шаг №2 — подготовка необходимых материалов

На желательно покупать изделия с замками. Наличие замков не только упрощает процесс монтажа, но и предотвращает их смещение под воздействием морозного пучения. Приобретая изделия, необходимо обратить внимание на ровность посадочных мест и внимательно осмотреть целостность замков.

Кроме самих колец из материалов и строительных инструментов, вам также понадобятся:

  • трубы канализационные;
  • мелкий гравий;
  • песок речной;
  • пенополиуретан;
  • раствор цементный;
  • составы гидроизоляционные;
  • материалы теплоизоляционные рулонные;
  • строительный уровень;
  • лестницы;
  • перфоратор;
  • широкая кисть;
  • Емкость для смешивания раствора.

Для создания переливов между колодцами потребуются асбестоцементные или полипропиленовые трубы с маркировкой «».

Полипропиленовые трубы славятся своей прочностью и эластичностью; их рабочая температура около 65°С

Диаметр асбестоцементных или полимерных труб, применяемых для перелива, должен быть 110-120 мм.

Этап №3 — рытье котлована и устройство дна

Земляные работы лучше проводить после первых заморозков или в самые жаркие месяцы. В этот период наблюдается самый низкий уровень грунтовых вод.

Котлован можно вырыть вручную, наняв для этого бригаду «землекопов», либо воспользовавшись услугами экскаватора. Если брать затраты на земляные работы, то затраты на землеройную бригаду будут сопоставимы с суммой, которая пойдет на вызов спецтехники.

Размеры готовой ямы должны превышать размеры установленных колец на 50-80 см. Это упростит процесс монтажа и позволит сделать наружную гидроизоляцию стыков конструкции.

При расчете глубины котлована суммируют три значения: высота монолитной или фильтрующей подушки (20-30 см) + высота колец (указана в таблице) + высота плиты ( 15 см).

Большой объем грунта, извлеченного из котлована, лучше всего сразу вывозить с участка той же машиной, которой доставлялись кольца.

Котлован для установки очистного сооружения должен получиться двухъярусным: второй его резервуар следует закопать на 50 см ниже первого. Как вариант, выкопайте яму для каждого резервуара.

Для подведения канализационных труб роют траншеи, укладывая их ниже глубины промерзания грунта. Ширина и глубина траншей выбирается исходя из размеров колец, используемых для строительства резервуаров. Чаще всего их делают шириной 50 см при глубине 1,2-1,5 м.

Дно вырытой траншеи должно распределяться по 2-3 см на погонный метр. Лучше заранее рассчитать разницу между крайними точками, умножив расстояние между ними на уклон, заявленный стандартами.

Соблюдение этого условия обеспечит самотёк жидкости. Выровненное и утрамбованное дно траншей засыпают песком, образуя слой толщиной 10 см.

Дно ямы снова тщательно утрамбовывается. Для бетонирования используют стандартный цементный раствор, приготовленный в пропорции 3:1.

Если предполагается установка нижнего кольца с дном, бетонную стяжку делать нельзя. В этом случае можно ограничиться щебневой отсыпкой, сформировав слой толщиной 20 см.

Создаваемая после трамбовки засыпка должна иметь гладкую горизонтальную поверхность, лишенную перепадов

Необходимо добиться эффекта, при котором подушка максимально провисает. заливка заливки водой.

Этап №4 — установка колец и герметизация стыков

Строительство септика начинается с монтажа его закрытой части — нижнего кольца, снабженного днищем. Выставляется ровно так, чтобы стены располагались строго вертикально. Соблюдение этого условия обеспечит прочность и устойчивость конструкции.

При использовании в качестве основания кольца без дна дно котлована необходимо предварительно забетонировать. Для этого заливают бетонную стяжку толщиной 30 см. Размеры создаваемой бетонной стяжки должны быть на 20 см больше диаметра погружного кольца.

Вариант заливки основания под трехкамерный септик, емкости которого выстроены не по прямой линии, а в виде треугольника

Застывание бетона может занять до двух недель. Как только он наберет необходимую прочность, установите первое кольцо. Поставить кольца без посторонней помощи практически невозможно. Эта работа выполняется с двумя или тремя помощниками.

Для предохранения конструкции от протечек и уменьшения вреда грунтовых вод для бетона стыки между основанием и нижней гранью кольца тщательно промазывают водостойким цементным раствором.

В качестве гидроизоляционных материалов отлично подойдут:

  • Мастика битумная;
  • пропитка глубокого проникновения.

В качестве пропитки для обработки бетонных колец хорошо использовать составы на цементной основе типа Пенетрон или Аквацемент.

При заделке швов жидкое стекло часто добавляют в состав цементных смесей, что повышает устойчивость швов к избыточной влажности

Для внутренней обработки нельзя использовать ядовитые составы. Во время работы они могут уничтожать бактерии, отвечающие за разложение биовключений.

На первое кольцо все последующие устанавливаются по очереди. Для создания более прочной фиксации с внешней стороны конструкции устанавливаются металлические скобы. Места «входа» кронштейнов забетонированы и покрыты слоем утеплителя.

Опустите кольца в резервуар с помощью крана. Стыки, образующиеся между элементами, также тщательно герметизируются. Пустоты между наружными стенками емкости и котлована заполняют смесью грунта, извлеченного при рытье котлована, и песка.

«Карманы» засыпать равномерно, чередуя уплотнение почвенной композиции с заливкой водой.

Такой слой будет выполнять двойную функцию: отводить дождевые и грунтовые воды, а также служить амортизатором

Верхнюю часть конструкции, находящуюся выше уровня промерзания грунта, следует утеплить. В сильные морозы вероятно образование ледяной пробки внутри водоема. А это значительно снижает скорость и эффективность уборки.

В качестве теплоизолятора удобно использовать:

  • пенополистирольные прокладки;
  • Готовая продукция «скорлупа».

В верхней части колонн монтируются горловины с отверстиями для канализационных люков. Их оснащают бетонными или чугунными крышками.

Второй отсек очистителя оборудован вентиляционной трубкой. Она должна возвышаться над землей на 70-80 см.

Галерея изображений

Фото

Бетонное отделочное кольцо

Способ сужения горловины септика

Герметизация стыковых соединений колодца

Монтаж вентиляционных труб

Этап №5 — установка переливных труб

Расположение переливных труб определяется уровнем размещения трубы, ведущей от дома. Поскольку устройство переливного септика рассчитано на обеспечение движения жидкости самотеком, высшую точку канализационной трубы следует располагать ниже уровня промерзания грунта.

Перелив на противоположной стороне резервуара должен быть примерно на 15-20 см ниже точки подачи.

Перелив между вторым баком и фильтрующей колонной можно выполнять на одном уровне или выдерживать такие же 5 см.

Для вывода канализационной трубы в стенке кольца с помощью перфоратора проделайте отверстие соответствующего размера. Закрепить трубу в бетоне проще всего монтажной пеной. Он будет удерживать влагу и действовать как демпферная прокладка.

Вход трубы в стенку резервуара тщательно герметизирован. Входные трубы, идущие от дома, а также переливные трубы между камерами оснащаются тройниками.

Основное назначение тройника — направление стоков вниз с целью улучшения их обработки и предотвращения размыва земной коры

Тройники на концах отводящего и входного трубопровода обеспечат беспрепятственный доступ для прочистки засоров.

Для повышения стойкости труб к самым сильным морозам целесообразно нанести на них слой утеплителя, а сверху закрыть защитным кожухом.

Создание фильтрующего колодца

Фильтрующий колодец можно устанавливать только на такое грунтовое основание, которое хорошо пропускает и впитывает воду. Если под его условным дном залегают пески, гравийные или гравийно-галечные отложения, то сброс очищенных стоков в нижележащие слои почвы будет происходить беспрепятственно.

Поглощающий колодец на 1 м заполнен грунтовым фильтром так, чтобы доли засыпки уменьшались с высотой. Сначала дно засыпается песком – толщина слоя песка должна быть 30-40 см, затем формируется слой мелкого щебня – 30-40 см.

Верхний ярус грунтового фильтра обычно состоит из более крупного щебня или гравия и засыпается слоем 20-30 см.

Для устройства стенок колодца с донной и боковой фильтрацией применяют кольца с перфорацией, диаметр отверстий которых около 30-50 мм

Если планируется отведение сточных вод не только через дно, но и через стенки, то нижнее кольцо дренажного колодца должно быть перфорировано. Устанавливают его по той же технологии, что и кольца со сплошными стенками. Пустоты между стенками котлована и бетонными кольцами засыпают гравием.

Если предполагается устройство поля фильтрации, используются перфорированные трубы. Их укладывают на гравийно-песчаную «подушку», обеспечивающую просачивание очищенных стоков в нижележащие слои грунта, а сверху укрывают геотекстилем и засыпают землей.

Как сэкономить на строительстве?

Если нет возможности использовать спецтехнику при монтаже и финансы не позволяют привлечь бригаду рабочих, попробуйте использовать такие методы.

Вместо традиционной копки котлована с последующим погружением в них колец применяют технологию, при которой грунт удаляют постепенно по мере углубления кольца. Он построен на том, что кольцо под действием своего веса падает вниз. Задача мастера — вскопать грунт внутри кольца и под его стенкой.

Технология «закапывания» уложенных на грунт колец используется только при установке изделий, лишенных дна

Бетонное дно в этом случае придется заливать позже. И располагаться он будет исключительно внутри кольца.

Существенным недостатком описанного способа является невозможность выполнения тепло- и гидроизоляции наружных стен строения. Кроме того, из-за того, что дно расположено внутри кольца, снижается надежность конструкции.

Стремясь удешевить саму конструкцию, мастера предлагают конструкцию в виде треугольника.

Накопительные емкости выступают основой равнобедренного треугольника, а общей горловиной для них является его вершина

Выбирая этот вариант компоновки, вы сэкономите место для размещения колец и сможете значительно сократить объем земельных работ.

Но при установке учитывайте особенность, что ревизионный вход в данной конструкции будет один на три кольца. И поэтому все переливы должны быть размещены вне зоны его доступности.

Выводы и полезное видео по теме

Вариант обустройства двухкамерного септика:

Как углубить кольца без отвода:

В целом монтаж септика из колец это не особо сложно. Нужно только строго придерживаться технологии и соблюдать правила безопасности. За счет этого риск обрушения стен и их смещения будет сведен к нулю, а конструкция простоит не один десяток лет.

Есть опыт обустройства септика из колец? Пожалуйста, поделитесь информацией с нашими читателями или предложите свой способ организации автономной канализации. Вы можете оставлять комментарии в форме ниже.

Сборные железобетонные септики по сравнению с пластиковыми септиками

Существует множество вариантов выбора септика для дома. В первую очередь вам нужно выбрать резервуар, который подходит для вашего дома. После этого вы хотите убедиться, что вы выбрали бак, который будет надежно служить вам и вашей семье долгие годы. Лучший выбор – сборный железобетонный септик. Сборные септики имеют много преимуществ перед пластиковыми, стальными или стеклопластиковыми резервуарами. Вот почему так много городов и поселков требуют использования бетонных септиков.

Преимущества сборных септиков

  • Резервуары очень тяжелые. Хотя некоторые могут посчитать это недостатком, мы считаем, что это одно из самых больших преимуществ по сравнению с другими материалами. Сборный железобетонный септик никогда не всплывет на поверхность, как это могут сделать некоторые более легкие резервуары в определенных ситуациях.
  • Сборные железобетонные септики с удельным весом 2,40 лучше противостоят выталкивающим силам, чем другие материалы для септиктенков. HDPE имеет удельный вес 0,9.7. Необходима дополнительная трудоемкая и длительная подготовка на месте для анкеровки конструкций из более плавучих материалов. Это необходимо учитывать при выборе септика для дома.
  • Ржавчина не является проблемой для сборных септиков. Стальные баки и детали некоторых пластиковых и стеклопластиковых баков очень подвержены ржавчине и выходу из строя. Сборный железобетон со временем постепенно укрепляется. Другие продукты, такие как сталь или ПЭВП, могут портиться и терять прочность.
  • Резервуары из сборного железобетона можно откачивать пустыми, не опасаясь обрушения резервуара.
  • Установка проста и понятна. У Shea бетона есть команда монтажников, которые установили сотни резервуаров. Мы умеем правильно подготовить площадку и сможем преодолеть практически любые препятствия при установке. У нас есть грузовики, оснащенные подъемниками, и при необходимости мы можем даже поднять цистерну над домом!
  • Помимо воды, наиболее часто используемым материалом на земле является бетон. Он нетоксичен, экологически безопасен и изготовлен из натуральных ингредиентов, что делает его идеальным материалом для септиков. Бетон используется по всей стране в различных целях и не влияет на качество грунтовых и поверхностных вод.
  • Пластиковые баки можно легко повредить при установке. Большинство поломок пластиковых баков можно отнести к процессу установки.
  • Сборный железобетон можно сделать водонепроницаемым при производстве в соответствии с Руководством по передовой практике NPCA «Производство септиков» и / или ASTM C 1227 «Стандартные спецификации для сборных железобетонных септических резервуаров». Эти отраслевые стандарты, которым следует Shea Concrete, определяют необходимые процедуры, которые необходимо соблюдать при производстве водонепроницаемых резервуаров.
  • Пластиковые баки никогда не должны проезжать по ним автомобилями. Это может ограничить размещение резервуара и поля для выщелачивания на вашей территории.

Почему бетонный септик?

Бетонные септиктенки превосходят стеклопластиковые или пластиковые, потому что они водонепроницаемы и рассчитаны на тяжелые условия эксплуатации, что делает их идеальным предпочтительным резервуаром для хранения и очистки септиков на месте.

В США эксплуатируется 40 миллионов септических систем. Септические системы используют окружающую почву для фильтрации стоков из септических резервуаров, основной конструкции септической системы. В дополнение к перечисленным выше преимуществам бетонные септики также известны следующим:

  • Сила увеличивается со временем
  • Прочность
  • Простота установки
  • Низкая подверженность повреждениям при обратной засыпке

Септики из бетона ши

Уже более 65 лет компания Shea Concrete производит и устанавливает септики из сборного железобетона.
