Септик из бетонных колец — своими руками

Рекомендуемые статьи:

Септик для дачиСептик для частного домаСептик без откачкиСептик для дачи непостоянного проживанияСептик для дома постоянного проживанияСептик при высоком уровне грунтовых вод


Самым простым, недорогим и надежным решением вопроса канализации частного дома, а особенно дачи является септик
из железобетонных колец. Он достаточно прост в монтаже и энергонезависим, устойчив к неравномерным притокам и в
него можно сливать практически все (кроме хлорки и более сильных ядов). Однако не всегда это решение подходит
под условия конкретного дома или дачи. Почему?


Причина в самом септике. Что такое септик? Это отстойник, в первую очередь. Основная задача септика отделение
взвешенных в воде загрязнений (легкие всплывают, образуя корку, тяжелые оседают на дно) перед отведением стока
в грунт. Вода после септика имеет запах и далеко не светла и прозрачна, поэтому отводить её в канаву не
получится. Другой фактор это запах, который всегда присутствует при работе септика и требует правильного его
отведения.


Прежде чем рассказать, как сделать септик из бетонных колец надо назвать обстоятельства, в которых лучше его не
делать, как и любой другой септик (стеклопластиковый, полиэтиленовый, и т.д.). Если не возможно или
необоснованно применение септика из бетонных колец вряд ли будет иметь смысл установка любого другого септика.

Условия при которых нельзя ставить септик из колец

Итак, перечислим эти обстоятельства по значимости:


Высокий уровень грунтовых вод.
Для нормального поглощения или фильтрации осветленных вод после септика требуется 1 м сухого песчаного или
супесчаного грунта. Добавьте к этому глубину заложения трубы на выходе из септика и получите 1,5 – 1,8 м. При
более высоком уровне грунтовых вод обеспечить нормальную фильтрацию можно только в насыпи, но готовы ли Вы
строить насыпь на участке для этого.


Глинистые и суглинистые грунты.
Если осветленный сток не поглощается в грунт, он должен фильтроваться и сбрасываться на рельеф (использоваться
на полив или отводиться в канаву). Никакие танцы с бубнами, такие как засыпка, на дно колодца или траншеи щебня
или песка не заставят воду уходить в глинистый грунт.


Отсутствие фановой трубы.
Даже если у Вас песчаный грунт и грунтовых вод нет, но в то же время нет вытяжной части канализационного стояка
выведенной на кровлю (фановая труба) безупречная работа Вашего септика из бетонных колец будет омрачена запахом
как минимум возле него, а то и в ванных комнатах.


Невозможность подъезда ассенизаторной машины.
Увы, септик требует раз в год удаления осадка, и обычный фекальный насос не справится с этой задачей. Придется
пользоваться услугами илососа и обеспечить его подъезд к септику.



Возможность устройства фильтрующего колодца (поля подземной фильтрации) в новом месте.

Дело в том, что срок службы фильтрующего сооружения ограничен. Какое время проработает Ваш фильтрующий колодец
предсказать трудно, может 5 — 10 лет. Факт то, что фильтрующий слой со временем заилится и перестанет пропускать
воду, и Вам придется ставить новый колодец или поле фильтрации в новом месте.

Если один из вышеперечисленных факторов имеет место, стоит обратить внимание на аэрационные установки. Причем, 3
и 4 пункты делают нежелательными использование тех аэрационных установок, в которых есть первичный отстойник
(септическая камера) по причинам, указанным в этих пунктах. Тогда лучше использовать УОСВ Топас (Юнилос Астра или Эко-Гранд), где
нет септической камеры, а как следствие запаха из нее и необходимости в ассенизаторе.

Стоимость септика из бетонных колец складывается из стоимости монтажа 2-х или 3-х колодцев на 2-3 кольца,
устройства переливов между ними и стоимости подводящего трубопровода от дома. Скорее всего, цена такого
сооружения под ключ будет на 30-40% ниже стоимости Топаса с монтажом такой же производительности. При идеальных
условиях, указанных выше, можно выбирать септик. Однако, если хотя бы один из исключающих факторов присутствует,
Вы рискуете зря потратить время и деньги.

Если же условия подходят для септика, приступим к строительству:

Септик из бетонных колец своими руками


Рассчитываем расход сточных вод. Берем нормативные 200 литров на человека в
сутки, умножаем на количество жителей, и получаем расход воды в сутки. Время отстаивания стока в септике не
должно быть менее 3 суток, соответственно объем суточного стока умножаем на 3 и получаем рабочий объем
септической камеры (отстойника).


Подбираем кольца по количеству и размеру с учетом требуемого объема и за
вычетом объема части кольца, находящейся выше перелива в фильтрующий колодец. Желательно не делать септик из
бетонных колец глубже 3 метров, а значит, при большем расчетном объеме следует использовать большие кольца. Для
удобства подбора приведена таблица объемов бетонных колец.






Размеры ЖБ колецОбъем, м3
объем кольца КС-7-90,35
объем кольца КС-10-90,71
объем кольца КС-15-91,59
объем кольца КС-20-92,83


Определяемся с местом установки (с учетом подъезда ассенизатора), и замеряем
глубину заложения канализационной трубы в месте монтажа септика. Не следует слишком глубоко закладывать трубу.
Отрезок от дома до септика считается выпуском канализации, он не превышает 12-ти метров и прокладывается без
учета промерзания

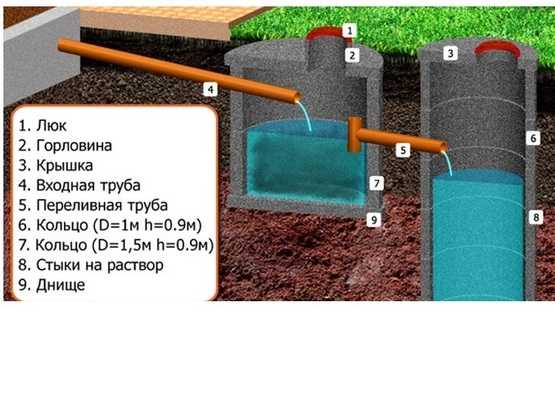

Строим септик. Котлован выкапывается диаметром несколько большим, чем
используемые кольца. На выровненное основание (9) устанавливается кольцо с дном(8). Кстати, кольца (1,3)и
крышки колодцев следует обмазать снаружи битумной мастикой, а изнутри жидким стеклом (торцы не обмазывать) для
гидроизоляции. На кольцо с дном устанавливаются следующие кольца и крышка с люком. В качестве верхнего
устанавливаем кольцо КЦ-7-9 (диаметром 70 см), а на него крепим полимерный (полимерпесчаный) люк (5). Швы
замазываются специальным раствором, а пазухи между стенкой котлована и кольцами засыпаются песком и
утрамбовываются. Далее сверлим отверстие в стенке построенного колодца для подключения канализационной трубы из
дома, заводим трубу и замазываем проем тем же раствором, что и между кольцами. На противоположной стенке делаем
отверстие такого же диаметра, но на 10 см ниже и выводим из него трубу в сторону фильтрующего колодца
(фильтрующей траншеи, подземного поля фильтрации), а на раструб устанавливаем прямой тройник (7). Из крышки
колодца выводим вентиляционную трубу (обычную ПВХ трубу Ø100 мм) с грибком(6) которая будет служить
воздухозаборником. Септик готов, займемся отводом воды.


Фильтрующий колодец устанавливается в песчаных и супесчаных грунтах, рассчитан
на прием не более 1 кубометра в сутки. В расчете фильтрующей поверхности учитываются площадь дна и стенок
колодца на высоту фильтра (до трубы). Нагрузка на 1 кв. м фильтрующей поверхности колодца для песчаных грунтов
80 л в сутки для супесчаных 40 л в сутки. При сезонном проживании нагрузку можно увеличить на 20%.


Выкапываем котлован под колодец из 2-х колец, но на 0,5 м больший в диаметре и на 0,5 м глубже. На дно
котлована засыпаем гравийный щебень или кирпичный бой. В стенках колец ниже трубы следует сделать отверстия.
Устанавливаем кольца и крышку колодца, в пазуху между колодцем и стенкой котлована засыпаем щебень до 0,5 м от
поверхности земли, перекрываем его геотканью, и засыпаем песком. В крышке фильтрующего колодца монтируем
вентиляционную трубу, как в септической камере. Перелив из септика в колодец устраивается через трубу с
тройником (7).


Поля подземной фильтрации. При расходе сточных вод более 1 куб метра в сутки
или при невозможности (нежелательности) установки фильтрующего колодца можно применять поля подземной
фильтрации. Оросительные трубы изготавливают из полимерных, асбестоцементных или керамических труб, нарезая
«болгаркой» пропилы толщиной 3-5 мм с шагом 20-25 см. Длина каждой ветки не более 20 метров. В конце трубы
устанавливают вентиляционный выпуск высотой 70 см с «грибком». Трубы укладываются в грунт на глубину от 0,5 до
1,8 м на гравийную подсыпку 0,2-0,5 м.

Нагрузку на 1 м оросительной трубы принимают по таблице 49 СНиП 2.04.03-85 «Наружная канализация».









ГрунтыСреднегодовая температура воздуха, °С
Нагрузка, л/сут на 1 м оросительных труб полей подземной фильтрации, в зависимости от глубины
наивысшего уровня грунтовых вод от лотка, м
123
ПескиДо 6162022
От 6,1 до 11202427
Св. 11,1222630
СупесиДо 681012
От 6,1 до 11101214
Св. 11,1111316

устройство и инструкция по монтажу

При оборудовании местной канализации есть два варианта. Можно установить готовый септик промышленного производства или построить его камеры самостоятельно. Последний вариант, безусловно, более трудоемкий, но зато и более дешевый. Проще всего строить септик из готовых железобетонных изделий – колодезных колец. Рассмотрим, как правильно сделать септик из бетонных колец, чтобы он был надежным и служил долго.

Септик – это простое, но эффективное сооружение, используемое для очищения сточных вод. При постройке очистных сооружений нельзя забывать и об экологии, основные камеры-отстойники должны быть полностью герметичны. Это позволит избежать просачивания неочищенной жидкости в грунт и защитит окружающую среду от загрязнения.

Содержание

  1. Как работает септик из бетонных колец?
  2. Подготовительный этап
  3. Расчет объема камер
  4. Составление схемы
  5. Выбор места для установки
  6. Где приобретать материалы?
  7. Монтаж
  8. Подготовка котлована
  9. Сооружение камер
  10. Ремонт и модернизация

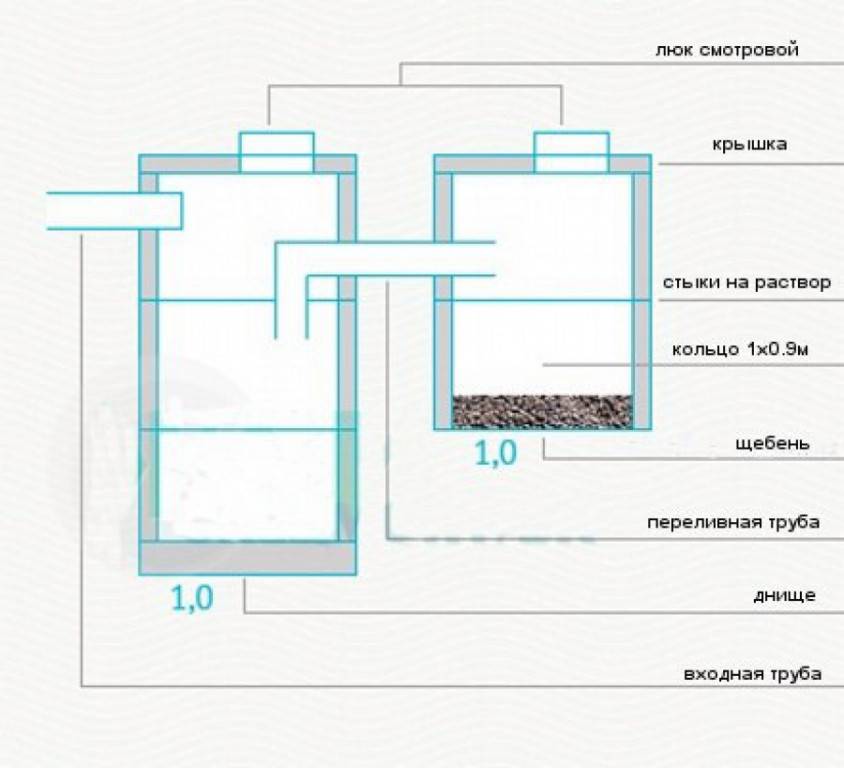

Как работает септик из бетонных колец?

Принцип работы септика из бетонных колец достаточно простой. Это очистная установка с переливом.

Устройство работает так:

  • в первой камере происходит первичное отстаивание;
  • частично осветленная вода по переливной трубе попадает в следующую камеру, где дополнительно отстаивается;
  • затем опять же через перелив попадает в фильтрующий колодец.

Учтите, что устройство фильтрующего колодца из железобетонных колец возможно только, если грунтовые воды залегают низко (минимальная глубина – 5 метров). Но если грунтовые воды залегают близко к поверхности (глубина 2-3 метра), то устройство фильтрующего колодца невозможно, нужно выбирать другие варианты:

  • грунтовые воды близко, но ниже 2 метров от поверхности – возможно устройство поля фильтрации;
  • грунтовые воды залегают на глубине менее 2 метров – возможна установка надземной фильтрующей кассеты;
  • грунтовые воды близко от поверхности и устанавливаются в глине – возможна установка дополнительного биологического фильтра.

Совет! Если проводится обустройство септика в глине, то в некоторых случаях выгоднее установить накопительный однокамерный резервуар. Накопительная установка работает по принципу герметичной выгребной ямы, его нужно откачивать по мере наполнения. Чем больше размеры резервуара, тем реже будет требоваться чистка.

Септикам с переливом так же требуется откачка, но гораздо реже. Поскольку на дне отстойников образуется осадок, то установке требуется периодическая чистка. Проводится чистка примерно раз в год при помощи ассенизаторской техники.

Подготовительный этап

Перед тем как сделать септик из железобетонных (жб) колец, необходимо провести подготовительную работу. Нужно будет провести расчет объема камер, далее должна быть составлена схема септика из бетонных колец. Затем подобрать удачное место для строительства, а также приобрести необходимые материалы.

Расчет объема камер

Септик из бетонных колец должен иметь достаточный объем. Это устройство работает эффективно, если сточные воды находятся в камерах достаточно долго. Чтобы произвести правильный расчет объема камер, нужно знать, сколько воды расходуют жильцы частного дома за сутки. Согласно нормам, в камере установки должен поместиться объем стоков, который образуется в доме за три дня.

Но как произвести расчет и узнать, сколько воды расходуется обитателями дома? Чтобы сделать расчет объема камер, стоит учесть, что каждый жилец в день примерно расходует около 200-250 литров воды. Таким образом, расчет суточного расхода проходит по формуле: расход воды умножаем на количество жильцов частного дома.

Совет! Выполняя расчет, нужно учитывать и количество сантехнических устройств в доме. К примеру, если планируется построить сауну с бассейном, то нужно увеличить объем камер с учетом этого обстоятельства.

Составление схемы

После того, как будет произведен расчет объема камер, можно начать составлять схему септика для частого дома. Прежде всего, нужно решить, сколько камер будет иметь установка, это зависит от количества перерабатываемых стоков:

  • Если в доме расходуется не более кубометра воды, то рекомендуется строить самодельный однокамерный септик;
  • В том случае, если расход воды составляет от 1 до 10 кубометров, то нужно сооружать двухкамерный септик из бетонных колец;
  • При расходе воды более 10 кубометров, нужно планировать изготовление установки, состоящей из трех камер, отстойников и фильтрационного колодца.

Выбор места для установки

Чтобы септики, собранные из железобетонных колец работали эффективно и не причиняли неудобства хозяевам дома и их соседям, необходимо грамотно выбрать место строительства:

  • нельзя располагать его близко к дому, расстояние должно быть не менее пяти метров, а других построек (например, гаража) —  метра;
  • Необходимо располагать установку как можно дальше от источника поступления питьевой воды. Минимальное расстояние – 50 метров;

Где приобретать материалы?

Перед тем как начинать строительство септиков из колец, нужно приобрести материалы для изготовления камер. Колодезные кольца имеют стандартные размеры и, соответственно, стандартный объем.

Высота колец составляет, как правило, 1 метр, а вот их диаметр может быть разным. Выбирать размеры колец нужно с учетом того, какие размеры, согласно расчетам, должны иметь камеры.

Монтаж

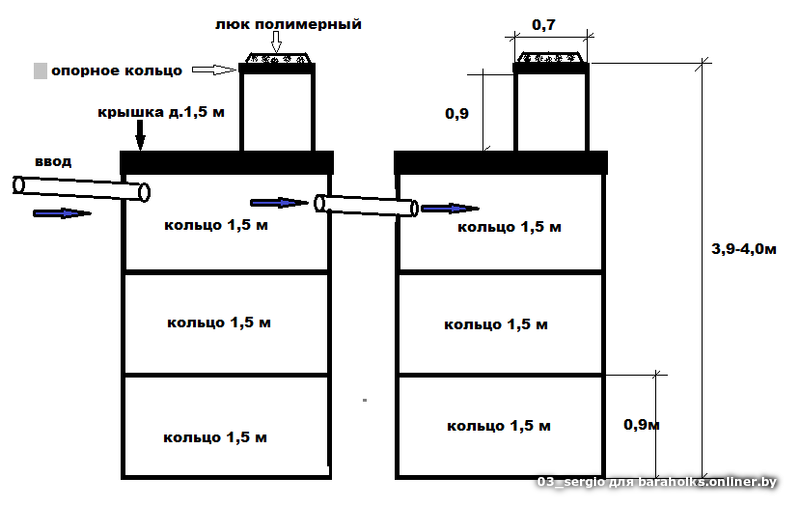

Рассмотрим, как проходит монтаж септика из жб колодезных колец с переливом. Время на строительство сильно сократиться, если у хозяина есть возможность воспользоваться строительной техникой – землеройной (с ее помощью проводится копка котлована) и подъемной (для установки колец на место).

Подготовка котлована

Первым делом, необходимо подготовить котлован для установки колец. Котлован дожжен иметь размеры, превышающие размеры камер, а его глубина определяется количеством используемых жб колец.

Для того чтобы камеры были герметичными, необходимо забетонировать дно, дополнительная герметизация не требуется, если монтаж ведется с использованием колец, имеющих дно.

Сооружение камер

Чтобы построить септик из жби своими руками, необходимо установить кольца одно над другим, не допуская перекосов и сдвигов. Делать это необходимо с использованием подъемной техники. Стыки между кольцами замазываются бетонным раствором, это сделает камеры более прочными, кроме того, это дополнительная герметизация стыков.

Обязательно требуется гидроизоляция септика из бетонных колец. Проводится гидроизоляция снаружи и изнутри, места стыков покрывают битумной мастикой. Продолжая монтаж, нужно будет сделать отверстия, через которые к камерам септика будут подводиться трубы. Места соединения труб с камерой обязательно герметизируют. То есть, сначала замазывают раствором, а затем – герметизирующей мастикой.

Сверху колодцы накрываются специальными крышками. Септику обязательно требуется вентиляция. Правильно организованная вентиляция – это гарантия того, что септик из колец будет работать без запаха. Вентиляция необходима для отведения метана. Это взрывоопасный газ, поэтому вентиляция – это способ обеспечения безопасности людей.

Если вентиляция септика будет организована неверно, то повышается вероятность проникновения неприятно пахнущих газов в дом. Вентиляция состоит из двух частей – вентиляционного фанового стояка, выведенного на крышу, и вентиляционных стояков, установленных на крышках резервуаров.

Такая вентиляция обеспечивает нормальный воздухообмен. Обратную засыпку котлована рекомендуется выполнять с использованием глины. Это обеспечит дополнительную герметизацию септика.

Ремонт и модернизация

Септик из железобетонных колец – это прочные конструкции, поэтому ремонт им не требуется. Но только при условии, что монтаж септика с переливом был проведен без ошибок. Если же монтаж проведен непрофессионально, то ремонт может потребоваться очень быстро. Причем провести ремонт своими силами вряд ли получится. Чаще всего, легче построить новый септик, чем провести ремонт сломавшейся установки.

Гораздо чаще, чем ремонт, проводится модернизация септика из бетонных колец. Эта переделка состоит в том, что во второй отсек устанавливается аэратор. Аэратор – это пластиковая труба с многочисленными отверстиями. В установку через аэратор подается воздух, для осуществления этого процесса аэратор соединяется шлангом с компрессором.

Устанавливается аэратор с целью повысить качество очистки. Установка, в которой установлен аэратор, обеспечивает высокое качество очистки. Поэтому имеет смысл проводить модернизацию и устанавливать аэратор в том случае, если нет возможности организовать доочистку воды.

Совет! Следует учесть, что септик, в котором установлен аэратор – это энергозависимая и более сложная конструкция, поэтому ремонт этой установке будет требоваться чаще.

Итак, при желании соорудить недорогую, но эффективно работающую очистную установку для местной канализации частного дома, которой не требуется частый ремонт, стоит выбрать септик из бетонных колец – отзывы об использовании этой установки позволяют рассчитывать на долгую и эффективную службу, а строительство (при условии использования спецтехники) не потребует много времени и сил.

Как сделать септик из колец своими руками: пошаговая инструкция

Строительство загородного дома лучше всего начать с обустройства канализации. Согласитесь, спроектировать и организовать правильный отвод сточных вод на участке – задача не из легких. Придется хорошенько подумать над решением этой проблемы. Ведь неправильное обустройство канализации грозит сделать жизнь в доме невыносимой.

Мы расскажем, как самостоятельно создать функциональный септик на участке. Так, среди доступных материалов, используемых при строительстве локальных очистных сооружений, на сегодняшний день наибольшей популярностью пользуются бетонные кольца.

Речь пойдет о том, как построить септики из колец своими руками, и что учесть в процессе монтажа. Кроме того, в статье вы найдете видео с советами опытных специалистов, подробную инструкцию по установке септика, а также множество полезных рекомендаций по устройству канализации в загородном доме.

Содержание статьи:

  • Септик из колец: за и против
  • Варианты конструкции
  • Место строительства
  • Общие правила монтажа
  • Технология установки септика
    • Этап №1 – замеры и проектирование
    • Этап №2 – подготовка необходимых материалов
    • Этап №3 – рытье котлована и устройство дна Этап
    • 2 №4 — установка колец и герметизация стыков
    • Этап №5 — установка переливных труб
  • Создание фильтрационной скважины
  • Как сэкономить на строительстве?
  • Выводы и полезное видео по теме

Септик из колец: плюсы и минусы

Бетонные кольца, являющиеся основой для изготовления стен конструкции, имеют высокие эксплуатационные параметры.

Благодаря техническим преимуществам построенные из них резервуары отличаются прочностью и отличной устойчивостью к агрессивным средам.

Септики из бетонных колец, созданные для сбора, а также последующей биологической очистки сточных вод, идеально подходят для хорошо дренированных, а также не склонных к морозу пучинистых грунтов

Среди основных преимуществ стоит выделить:

  • Доступная цена. Благодаря невысокой стоимости септика из колец, владельцы могут себе позволить возвести такое сооружение даже при ограниченных материальных возможностях.
  • Прочность и долговечность. По прочностным характеристикам бетон превосходит кирпич и не уступает натуральному камню. Он способен выдерживать сильное давление, ему не страшны большие залповые выбросы. А срок службы конструкции может достигать более полувека.
  • Герметичность резервуаров. Добавление правильно устроенной гидроизоляции делает конструкцию бетонного кольца устойчивой к грунтовым водам снаружи и полностью герметизированной изнутри.

Для того, чтобы построить канализацию из колец, вам придется потратить гораздо меньше денег, чем на покупку того же бака из полипропилена.

Колодцы из бетонных колец прочны и вместительны, так что процедуру очистки можно проводить лишь раз в несколько лет

Септик из бетонных колец не лишен недостатков.

К ним относятся:

  • Тяжелая конструкция. Поэтому для монтажа такой многокамерной конструкции необходимо будет использовать специальное оборудование или средства малой механизации.
  • Вероятность попадания сточных вод в нижележащие слои почвы. Возникает при эксплуатации конструкции из-за появления трещин в бетоне, а также разрушения герметизации швов, что приводит к потере ее защитных функций.

Прежде чем решиться на обустройство локальной канализации с помощью колец, проанализируйте плюсы и минусы материала. И не забудьте оценить свои возможности относительно привлечения строительной техники.

Варианты конструкции

Конструкция септика из бетонных колец не представляет сложности. Это может быть двух- или трехкамерная конструкция. Однокамерные приводы, работающие по принципу , применяются гораздо реже.

Количество накопительно-фильтрационных емкостей в такой очистной установке в зависимости от объема переработки жидкости может быть два или три

Вне зависимости от типа сооружения, при его обслуживании необходимо будет привлекать канализационное оборудование. Он будет удалять твердые отходы, скапливающиеся на дне и стенках накопительных резервуаров.

Однокамерные септики выбирают при проектировании канализационной системы небольших дачных участков с сезонной площадью при условии, что объем сточных вод небольшой. К веским причинам для установки однокамерного хранилища также можно отнести высокий уровень грунтовых вод и преобладание глинистых пород в геологическом разрезе участка.

Двух- и трехкамерные конструкции устанавливаются при прокладке автономной канализации для коттеджей, предназначенных для круглогодичного проживания с большими объемами сточных вод.

Наиболее оптимальным вариантом для локальной очистной установки является установка септика, включающего два резервуара

При дополнении фильтрующим колодцем или фильтрующим полем, первый отсек представляет собой герметичную емкость с ограниченной подачей кислорода.

Оснащается чугунным или бетонным люком, а также входом и выходом для стоков. Второй отсек для создания условий доступа кислорода оборудован вентиляционной трубой.

При строительстве очистителя, включающего два или три резервуара, стоки будут подвергаться многоступенчатой ​​очистке путем осаждения и фильтрации:

  • В первом накопителе — осуществляется процесс первичной очистки, в котором крупные взвеси осаждаются и разлагаются в условиях недостатка кислорода, а органика перерабатывается анаэробными бактериями.
  • Во второй камере — продолжается процесс очистки и фильтрации, но с участием кислорода и аэробных бактерий. Разложившиеся органические остатки в виде шлама оседают на дно, а осветленная жидкость поступает в дренажный колодец, который также является абсорбирующим или фильтрующим в колодце.

После очистки вода поступает в , откуда через отверстия в стенах и проходя фильтр через песчано-гравийный слой уходит в грунт.

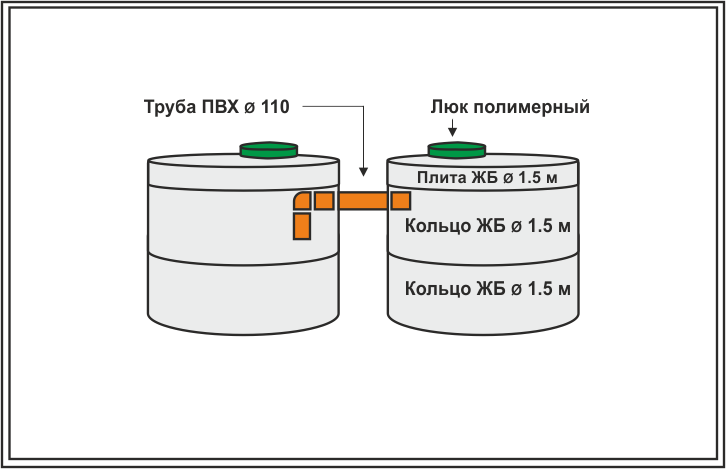

Схема септика из колец включает две рабочие камеры, соединенные между собой толстой переливной трубой, а третья колонка выполняет роль дренажного колодца

Если участок расположен на грунтах с хорошими фильтрующими свойствами, которые хорошо впитывают и пропускают воду , а уровень грунтовых вод невысокий, стоит рассмотреть вариант обустройства септика, в котором осветленная жидкость отводится в поглотительный колодец.

На участках с уровнем грунтовых вод всего 2,5 м процесс очистки грунта чаще всего невозможен, так как между нижней точкой дренажного колодца и грунтовыми водами должно быть не менее метра. В этом случае осушенные септики лучше слить до .

Для размещения таких систем требуются большие площади. Но в данных условиях иногда работает только такая система.

Фотогалерея

Фото

Отходы в бетонных септиках очищаются отстаиванием, осветляются и обеззараживаются анаэробами. Степень очистки обычно не превышает 60 — 65%, поэтому дополняют системами доочистки почвы

Чаще всего в третьей или второй камере септика производят доочистку грунта. Сооружается в виде колодца без дна, вместо которого засыпается фильтр из песка и гравия толщиной 1 м

При обнаружении на участке высокого залегания грунтовых вод сооружается поле фильтрации. Между условным дном всех видов систем доочистки и водоподготовки должно быть не менее 1 м

При желании уменьшить площадь фильтрующего поля лучше вместо него устроить фильтрующие траншеи. Дренажи в траншеях прокладываются в два яруса: верхняя труба пропускает стоки в почвенный фильтр, нижняя труба собирает их после доочистки и отводит в желоб

Принцип работы септиков из колец

Строительство поглощающих колодцев

Фильтрационное поле с зеркалом высокой воды

Дренажные траншеи для очистки воды

Место строительства

При проектировании септика санитарная зона размещается в таким образом, чтобы органические отходы не могли попасть в питьевую воду и плодородную почву. Для этого при выборе места следует руководствоваться санитарно-строительными нормами и правилами.

Правильное размещение системы очистки на участке регламентируется:

  • СНиП 2.04.03.85. № В нем прописаны правила устройства сооружений наружной канализации.
  • СанПиН 2.2.1/2.1.1.1200-03. В нем перечислены требования к созданию экологически опасных зон.

По нормам, во избежание намокания фундамента при аварийных протечках, септик должен располагаться ниже расположения дома.

Несоблюдение данных требований может привести к риску проникновения неочищенного стока в водоносные горизонты (+)

При выборе места стоит учитывать наличие водоемов с проточной водой, выдерживая от них расстояние 5 м . Расстояние от деревьев должно быть 3 м, от кустарников — до одного метра.

Также нужно знать, где проложена подземная газовая труба. Расстояние до него должно быть не менее 5 м.

Поскольку строительство очистных камер из колец предполагает устройство котлована и использование специальной техники, при выборе места стоит предусмотреть свободное пространство для его входа и маневрирования

Но учтите, что непосредственно над местом заглубления очистных сооружений машины ставить не следует. Своим весом они могут разрушить всю конструкцию.

Общие правила монтажа

Для создания прочной и долговечной очистной конструкции стоит соблюдать ряд основных правил:

  1. Расстояние между колодцами септика должно быть не менее полуметра. Зазор, заполненный битумом, будет выполнять роль буфера при сдвигах грунта.
  2. Наличие щебеночной или гравийно-песчаной подушки . Такая прослойка обеспечит неподвижность конструкции даже в том случае, если грунт под резервуарами «остынет». Кроме того, он необходим для отвода воды в случае протечек колодцев.
  3. Не пренебрегайте гидроизоляцией . Для герметизации стыков между соседними кольцами рекомендуется использовать несколько обработок как внутренней поверхности, так и наружных стенок резервуаров.

Чем качественнее будут проведены подготовительные работы и тщательно соблюдены все условия установки, тем реже придется вызывать мастеров для ремонта и очистки приемной емкости.

Фотогалерея

Фото

1 этап: Разрабатываем котлован для установки подземных канализационных сооружений

2 этап: Перед погружением колец в котлован обрабатываем их битумной мастикой для защиты от агрессивного воздействия влияние водонасыщенных грунтов.

Шаг 3: Устанавливаем кольца в приямок с помощью грузоподъемного оборудования. Горизонтальность каждого звена проверяем уровнем, затем наносим раствор на торец кольца и устанавливаем следующие

Шаг 4: Строительство всех камер септика осуществляется по общему алгоритму. Разница лишь в том, что при строительстве закрытых резервуаров сначала устанавливается бетонное дно, а крайняя камера устраивается без него

Шаг 5: Для ввода канализационных труб в септик прокладываются траншеи по предварительному плану. составленный план. Трубы в них должны пролегать с уклоном в сторону движения равным 2%

Шаг 6: Линия наружной канализации должна быть оборудована не менее чем одним смотровым колодцем, что требуется для контроля за работой и очистки системы. При его длине более 25 м устанавливают еще одну смотровую площадку, воздействуют также на повороты и высотные перепады трубопровода

Шаг 7: Все септики и смотровые колодцы должны быть закрыты люками подходящих размеров

Шаг 8: Заранее продумываются варианты обустройства участка с септиком. Участок желательно защитить от животных и детей, но обеспечить доступ к канализации

Разработка котлована перед установкой

Кольца гидроизоляционные перед погружением

Монтаж шахты колодца из колец

Строительство двухкамерного септика

Устройство траншей под трубы канализации

Строительство люка

Люк канализационный

Устройство площадки с септиком

Технология монтажа септика

Нет ничего сложного в том, чтобы сделать надежный и долговечный септик из колец. При проектировании нескольких отсеков используется линейный принцип построения, при котором все бетонные колонны колец строятся по одной линии.

Приемный отсек и следующие за ним баки размещены в непосредственной близости друг от друга, а фильтрующая колонна расположена на небольшом расстоянии от них.

Шаг №1 — измерение и проектирование

Одним из обязательных условий эффективной очистки сточных вод является создание условий, чтобы они находились внутри стенок септика не менее трех суток. Поэтому размеры камер определяются исходя из общего трехсуточного объема стоков.

По нормативам суточный объем потребления воды на одно домохозяйство при условии использования бытовых приборов составляет около 200 литров.

Так для семьи из двух-трех человек минимальный объем очистного сооружения должен быть около двух кубов. Для семьи из 5-6 домочадцев потребуется более вместительная конструкция на 3-4 кубометра.

В расчетах учитывается только объем отсеков септика; так как фильтрующий колодец не входит в их число, он не учитывается (+)

Но при определении объема конструкции стоит сделать небольшой запас. Ведь в случае прихода гостей есть риск «переполнить» норму. А устранение последствий – достаточно сложная и в то же время дорогостоящая процедура.

Приведенная ниже таблица поможет вам определить, какого размера кольца вам понадобятся и в каком количестве.

Маркировка и размеры изготавливаемых железобетонных колец с указанием наружного/внутреннего диаметра, массы и объема

При выборе колец учитывать, что фактический объем колонны должен быть явно выше расчетного. Это связано с тем, что стоки по мере заполнения поднимаются только до уровня переливных отверстий и никогда не достигают верхней кромки. Поэтому расчетный объем жидкости должен располагаться до уровня этих труб.

Шаг №2 — подготовка необходимых материалов

На желательно покупать изделия с замками. Наличие замков не только упрощает процесс монтажа, но и предотвращает их смещение под воздействием морозного пучения. Приобретая изделия, необходимо обратить внимание на ровность посадочных мест и внимательно осмотреть целостность замков.

Кроме самих колец из материалов и строительных инструментов, вам также понадобятся:

  • трубы канализационные;
  • мелкий гравий;
  • песок речной;
  • пенополиуретан;
  • раствор цементный;
  • составы гидроизоляционные;
  • материалы теплоизоляционные рулонные;
  • строительный уровень;
  • лестницы;
  • перфоратор;
  • широкая кисть;
  • Емкость для смешивания раствора.

Для создания переливов между колодцами потребуются асбестоцементные или полипропиленовые трубы с маркировкой «».

Полипропиленовые трубы славятся своей прочностью и эластичностью; их рабочая температура около 65°С

Диаметр асбестоцементных или полимерных труб, применяемых для перелива, должен быть 110-120 мм.

Этап №3 — рытье котлована и устройство дна

Земляные работы лучше проводить после первых заморозков или в самые жаркие месяцы. В этот период наблюдается самый низкий уровень грунтовых вод.

Котлован можно вырыть вручную, наняв для этого бригаду «землекопов», либо воспользовавшись услугами экскаватора. Если брать затраты на земляные работы, то затраты на землеройную бригаду будут сопоставимы с суммой, которая пойдет на вызов спецтехники.

Размеры готовой ямы должны превышать размеры установленных колец на 50-80 см. Это упростит процесс монтажа и позволит сделать наружную гидроизоляцию стыков конструкции.

При расчете глубины котлована суммируют три значения: высота монолитной или фильтрующей подушки (20-30 см) + высота колец (указана в таблице) + высота плиты ( 15 см).

Большой объем грунта, извлеченного из котлована, лучше всего сразу вывозить с участка той же машиной, которой доставлялись кольца.

Котлован для установки очистного сооружения должен получиться двухъярусным: второй его резервуар следует закопать на 50 см ниже первого. Как вариант, выкопайте яму для каждого резервуара.

Для подведения канализационных труб роют траншеи, укладывая их ниже глубины промерзания грунта. Ширина и глубина траншей выбирается исходя из размеров колец, используемых для строительства резервуаров. Чаще всего их делают шириной 50 см при глубине 1,2-1,5 м.

Дно вырытой траншеи должно распределяться по 2-3 см на погонный метр. Лучше заранее рассчитать разницу между крайними точками, умножив расстояние между ними на уклон, заявленный стандартами.

Соблюдение этого условия обеспечит самотёк жидкости. Выровненное и утрамбованное дно траншей засыпают песком, образуя слой толщиной 10 см.

Дно ямы снова тщательно утрамбовывается. Для бетонирования используют стандартный цементный раствор, приготовленный в пропорции 3:1.

Если предполагается установка нижнего кольца с дном, бетонную стяжку делать нельзя. В этом случае можно ограничиться щебневой отсыпкой, сформировав слой толщиной 20 см.

Создаваемая после трамбовки засыпка должна иметь гладкую горизонтальную поверхность, лишенную перепадов

Необходимо добиться эффекта, при котором подушка максимально провисает. заливка заливки водой.

Этап №4 — установка колец и герметизация стыков

Строительство септика начинается с монтажа его закрытой части — нижнего кольца, снабженного днищем. Выставляется ровно так, чтобы стены располагались строго вертикально. Соблюдение этого условия обеспечит прочность и устойчивость конструкции.

При использовании в качестве основания кольца без дна дно котлована необходимо предварительно забетонировать. Для этого заливают бетонную стяжку толщиной 30 см. Размеры создаваемой бетонной стяжки должны быть на 20 см больше диаметра погружного кольца.

Вариант заливки основания под трехкамерный септик, емкости которого выстроены не по прямой линии, а в виде треугольника

Застывание бетона может занять до двух недель. Как только он наберет необходимую прочность, установите первое кольцо. Поставить кольца без посторонней помощи практически невозможно. Эта работа выполняется с двумя или тремя помощниками.

Для предохранения конструкции от протечек и уменьшения вреда грунтовых вод для бетона стыки между основанием и нижней гранью кольца тщательно промазывают водостойким цементным раствором.

В качестве гидроизоляционных материалов отлично подойдут:

  • Мастика битумная;
  • пропитка глубокого проникновения.

В качестве пропитки для обработки бетонных колец хорошо использовать составы на цементной основе типа Пенетрон или Аквацемент.

При заделке швов жидкое стекло часто добавляют в состав цементных смесей, что повышает устойчивость швов к избыточной влажности

Для внутренней обработки нельзя использовать ядовитые составы. Во время работы они могут уничтожать бактерии, отвечающие за разложение биовключений.

На первое кольцо все последующие устанавливаются по очереди. Для создания более прочной фиксации с внешней стороны конструкции устанавливаются металлические скобы. Места «входа» кронштейнов забетонированы и покрыты слоем утеплителя.

Опустите кольца в резервуар с помощью крана. Стыки, образующиеся между элементами, также тщательно герметизируются. Пустоты между наружными стенками емкости и котлована заполняют смесью грунта, извлеченного при рытье котлована, и песка.

«Карманы» засыпать равномерно, чередуя уплотнение почвенной композиции с заливкой водой.

Такой слой будет выполнять двойную функцию: отводить дождевые и грунтовые воды, а также служить амортизатором

Верхнюю часть конструкции, находящуюся выше уровня промерзания грунта, следует утеплить. В сильные морозы вероятно образование ледяной пробки внутри водоема. А это значительно снижает скорость и эффективность уборки.

В качестве теплоизолятора удобно использовать:

  • пенополистирольные прокладки;
  • Готовая продукция «скорлупа».

В верхней части колонн монтируются горловины с отверстиями для канализационных люков. Их оснащают бетонными или чугунными крышками.

Второй отсек очистителя оборудован вентиляционной трубкой. Она должна возвышаться над землей на 70-80 см.

Фотогалерея

Фото

Самый простой вариант обустройства горловины – установка финишного бетонного кольца, выполняющего функцию перекрытия

В целях экономии можно уменьшить количество полноразмерных колец, закрыв скважину ниже уровня земли финишным кольцом, к которому в отверстие можно прикрепить узкое кольцо

Выполняются стыковые соединения бетонной конструкции в любом случае с использованием связующего раствора. Рекомендуемые швы, усиленные металлическими пластинами

Канализационная линия вместе с очистными сооружениями должна быть дополнена вентиляционными трубами, обеспечивающими вывод метана, образующегося в результате переработки

Кольцо отделочное бетонное

Способ сужения горловины септика

Герметизация стыковых швов колодца

Монтаж вентиляционных труб

Этап №5 — монтаж переливных труб

Определяется расположение переливных труб по уровню размещения трубы, ведущей от дома. Поскольку устройство переливного септика рассчитано на обеспечение движения жидкости самотеком, высшую точку канализационной трубы следует располагать ниже уровня промерзания грунта.

Перелив на противоположной стороне резервуара должен быть примерно на 15-20 см ниже точки подачи.

Перелив между вторым баком и фильтрующей колонной можно выполнять на одном уровне или выдерживать такие же 5 см.

Для вывода канализационной трубы в стенке кольца с помощью перфоратора проделайте отверстие соответствующего размера. Закрепить трубу в бетоне проще всего монтажной пеной. Он будет удерживать влагу и действовать как демпферная прокладка.

Вход трубы в стенку резервуара тщательно герметизирован. Входные трубы, идущие от дома, а также переливные трубы между камерами оснащаются тройниками.

Основное назначение тройника — направление стоков вниз с целью улучшения их обработки и предотвращения размыва земной коры

Тройники на концах отводящего и входного трубопровода обеспечат беспрепятственный доступ для прочистки засоров.

Для повышения стойкости труб к самым сильным морозам целесообразно нанести на них слой утеплителя, а сверху закрыть защитным кожухом.

Создание фильтрующего колодца

Фильтрующий колодец можно устанавливать только на такое грунтовое основание, которое хорошо пропускает и впитывает воду. Если под его условным дном залегают пески, гравийные или гравийно-галечные отложения, то сброс очищенных стоков в нижележащие слои почвы будет происходить беспрепятственно.

Поглощающий колодец на 1 м заполнен грунтовым фильтром так, чтобы доли засыпки уменьшались с высотой. Сначала дно засыпается песком – толщина слоя песка должна быть 30-40 см, затем формируется слой мелкого щебня – 30-40 см.

Верхний ярус грунтового фильтра обычно состоит из более крупного щебня или гравия и засыпается слоем 20-30 см.

Для устройства стенок колодца с донной и боковой фильтрацией применяют кольца с перфорацией, диаметр отверстий которых около 30-50 мм

Если планируется отведение сточных вод не только через дно, но и через стенки, то нижнее кольцо дренажного колодца должно быть перфорировано. Устанавливают его по той же технологии, что и кольца со сплошными стенками. Пустоты между стенками котлована и бетонными кольцами засыпают гравием.

Если предполагается устройство поля фильтрации, используются перфорированные трубы. Их укладывают на гравийно-песчаную «подушку», обеспечивающую просачивание очищенных стоков в нижележащие слои грунта, а сверху укрывают геотекстилем и засыпают землей.

Как сэкономить на строительстве?

Если нет возможности использовать спецтехнику при монтаже и финансы не позволяют привлечь бригаду рабочих, попробуйте использовать такие методы.

Вместо традиционной копки котлована с последующим погружением в них колец применяют технологию, при которой грунт удаляют постепенно по мере углубления кольца. Он построен на том, что кольцо под действием своего веса падает вниз. Задача мастера — вскопать грунт внутри кольца и под его стенкой.

Технология «закапывания» уложенных на грунт колец используется только при установке изделий, лишенных дна

Бетонное дно в этом случае придется заливать позже. И располагаться он будет исключительно внутри кольца.

Существенным недостатком описанного способа является невозможность выполнения тепло- и гидроизоляции наружных стен строения. Кроме того, из-за того, что дно расположено внутри кольца, снижается надежность конструкции.

Стремясь удешевить саму конструкцию, мастера предлагают конструкцию в виде треугольника.

Накопительные емкости выступают основой равнобедренного треугольника, а общей горловиной для них является его вершина

Выбирая этот вариант компоновки, вы сэкономите место для размещения колец и сможете значительно сократить объем земельных работ.

Но при установке учитывайте особенность, что ревизионный вход в данной конструкции будет один на три кольца. И поэтому все переливы должны быть размещены вне зоны его доступности.

Выводы и полезное видео по теме

Вариант обустройства двухкамерного септика:

Как углубить кольца без отвода:

В целом монтаж септика из колец это не особо сложно. Нужно только строго придерживаться технологии и соблюдать правила безопасности. За счет этого риск обрушения стен и их смещения будет сведен к нулю, а конструкция простоит не один десяток лет.

Есть опыт обустройства септика из колец? Пожалуйста, поделитесь информацией с нашими читателями или предложите свой способ организации автономной канализации. Вы можете оставлять комментарии в форме ниже.

Устройство, схема, установка + монтаж

Сплошной септик из бетонных колец позволяет организовать очистку сточных вод до 70%, но процент очистки в нем ниже, чем на высокотехнологичных биостанциях (98%) . Хотя такая система в разы дешевле, а ее устройство проще. Почему бы не использовать его для обустройства канализации на даче, верно?

Хотите построить септик самостоятельно и не знаете с чего начать? Мы поможем досконально разобраться во всех тонкостях этого вопроса. В статье подробно рассматривается устройство бетонного накопительного устройства, подробные схемы его устройства. А также пошаговый процесс установки, начиная с подготовки материалов и заканчивая запуском системы в эксплуатацию.

Статья дополнена наглядными фото и видео, в которых анализируются нюансы функционирования септика и процесс строительства двухкамерной очистной станции.

Содержание статьи:

  • Как разместить септик на участке?
  • Нюансы расчета необходимой мощности
  • Схемы септиков
  • Монтаж септика с двумя отстойниками
    • Шаг №1 — подбор расходных материалов и инструментов
    • Шаг №2 — рытье котлована под септик
    • Этап №3 — монтаж отстойников
    • Этап №4 — монтаж системы вентиляции
    • Шаг №5 — установка системы фильтрации
    • Шаг №6 — подготовка к запуску
  • Выводы и полезное видео по теме

Как разместить септик на участке?

Бетонные кольца — хороший материал для изготовления канализации в частном домовладении. Если территория не относится к природоохранным зонам, то на канализации можно сэкономить, так как стоимость такого септика составляет половину цены покупки очистных сооружений.

Перед началом работ необходимо определить тип почвы на участке. Выбор системы фильтрации зависит от ее характеристик, так как конструкция септика из бетонных колец предполагает наличие нескольких емкостей. По санитарным нормам вода перед сбросом в грунт должна подвергаться трехсуточному и более отстаиванию.

Тип грунта можно определить, выкопав котлован, опросив соседей, владеющих колодцем или колодцем, запросив информацию у организации, ведущей строительство или бурение рядом с участком.

Фотогалерея

Фото

Септики представляют собой подземные отстойники, в которых происходит переработка стоков путем отделения нерастворимого осадка от воды. Затем вода поступает в систему очистки почвы, а анаэробы перерабатывают органический ил

Камеры септика собираются в форма колодцев из бетонных или железобетонных колец, последовательно устанавливаемых в котлован

Септик однокамерный по сути является накопительным устройством. Его необходимо опорожнять по мере накопления запасов. Чаще всего используется в раздельной канализации для приема грязной воды из кухни, бани, бани

В двухкамерном бетонном септике производится переработка сточных вод. В первой камере они оседают и перерабатываются анаэробами. Вторая камера работает с системой доочистки грунта, через которую осуществляется сброс воды в грунт

Чем больше камер в септике, тем выше степень очистки сточных вод. Их может быть больше трех. В песчаных грунтах выпускную камеру всегда устраивают в виде поглощающего колодца, имеющего вместо дна грунтовый фильтр

Поглощающий, он же фильтрующий колодец представляет собой бетонную шахту без дна. Вместо них в камеру засыпают фильтрующие породы — гравий, щебень и песок

Если фильтрующий колодец заглублен в грунт с малым расходом, например, в супеси, то фильтр дополняется боковой перфорацией для увеличения скорость оттока воды

Из бетонных колец строят не только камеры септика, но и все виды подземных точек, необходимых для контроля работы канализационной системы и ее обслуживания

Принцип работы септика

Бетонная кольцевая конструкция

Принцип работы однокамерного септика

Организация двухкамерного септика

Трехкамерный септик из бетонных колец

Особенности устройства колодец всасывающий

Перфорированное кольцо для фильтрации

Люк канализационный

Чуть выше коэффициент фильтрации суглинка, чуть выше супеси. Однако их фильтрационные свойства еще недостаточны для устройства на указанных выше глинистых грунтах систем обработки почвы.

Кроме того, почти всем глинистым грунтам свойственна пучинистость — способность увеличиваться в размерах при промерзании и уменьшаться при оттаивании. Эти сдвиги грунта могут легко вытолкнуть бетонные резервуары, полностью их разрушить или просто сдавить до появления трещин.

Если участок расположен в холмистой местности, с большой долей вероятности имеет каменистый грунт. В этом случае нужно сделать выбор в пользу наземных очистных сооружений или накопительных резервуаров

Песок, гравий, галька и гравийные осадочные породы обладают хорошими поглощающими свойствами. Они свободно пропускают воду в свою толщу, не препятствуют ее движению в нижележащие слои.

Правда, крупнообломочные отложения типа гравия и гравия встречаются преимущественно в поймах рек, а гравий — у подножия скальных образований.

Пропуск глины почти нулевой. Этот тип грунта относится к водостойким – водоотталкивающие породы, не впитывающие и не пропускающие воду через свою толщу.

На речных и горных склонах фильтрующие сооружения не подходят, так как часть дренажной жидкости не сможет пройти цикл доочистки, достаточный для сброса в почву.

Поэтому нормальными условиями для устройства полей фильтрации, поглотительных колодцев и установки инфильтраторов считаются песчаные грунты всех степеней крупности и плотности, кроме пылевидных.

Кроме геологических условий, необходимо соблюдение норм его расположения от жилых домов и источников воды.

Эта информация прописана в санитарных нормах и должна соблюдаться. Стоит избегать расположения септика близко к месту произрастания деревьев, так как их корневая система может нанести вред строению

При несоблюдении санитарных норм возможно биологическое загрязнение воды. В канализационных стоках развиваются опасные возбудители инфекционных заболеваний. К ним относится кишечная палочка, вызывающая тяжелые отравления. Она легко попадает в источник питьевой воды через грунтовые воды.

Нюансы расчета необходимой мощности

Для организации септика из него необходимо произвести расчет объема исходя из суточного расхода воды. По нормам на одного постоянно проживающего человека необходимо 200 куб. литров воды в сутки.

Фотогалерея

Фото

Однокамерный септик, сооруженный из бетонных колец, чаще всего предназначен для приема сточных вод в объеме до 1 м³/сутки

Если предполагается прием смешанных стоков с их переработкой при отстаивании септик делится на две или три камеры и подключается к системе очистки грунта

Септики двухкамерные сооружаются для очистки стоков в объеме от 3 до 8 м³/сут. Вместимость камер рассчитывается так, чтобы они заполнялись на 3/4 от общего объема

Для очистки стоков в объеме более 8 м³/сутки сооружаются трехкамерные септики. Камер может быть больше, они группируются или устанавливаются в ряд по условиям участка и особенностям рельефа

Особенности однокамерного септика

Устройство трех камер в одном колодце

средний объем двухкамерного септика

Объем многокамерного септика

Первый резервуар для отстойника должен иметь объем трехкратного размера потребления (200 л) на человека. Вторая емкость с дном для отстаивания должна иметь объем, равный 1/3 размера первой.

Правила строительства двухкамерных очистных сооружений можно найти в .

Количество колец можно определить, разделив объем бака на объем кольца. Размер их бывает мелкий, средний и крупный.

Для расчета будут использованы параметры среднего кольца. КС-10-9, внутренний диаметр которого 1 м, высота 90. Одно кольцо имеет объем 700 литров

Для семьи из двух человек:

Объем первого бака = (200*2)*3= 1200 литров.
Объем второй и третьей емкости = 1200 / 3 = 400 литров.

Количество колец на две емкости = (1200 + 400) / 700 = 4
Количество колец на три емкости = (1200 + 400 + 400) / 700 = 5

Результат: 2 кольца на отстойник, 2 для отстойника и один для дренажного колодца.

Для семьи из трех человек:

Объем первого бака = (200 * 3) * 3 = 1800 литров.
Объем второй и третьей емкости = 1800 / 3 = 600 литров.

Количество колец на две емкости = (1 800 + 600) / 700 = 4
Количество колец на три емкости = (1 800 + 1200) / 700 = 6

Результат: 2 кольца на отстойник, 2 для отстойника и два для дренажного колодца.

Схемы септиков

Схемы септиков из бетонных колец предполагают наличие одной, двух или трех камер, где осаждаются осадки и происходит их биологическая переработка.

Однокамерный септик обеспечивает трехдневное отстаивание. Требуется откачка лишнего ила каждые 3-6 месяцев. Качество очистки не превышает 50%

По сути, однокамерный септик представляет собой обычное накопительное устройство, стоки из которого откачиваются канализацией.

Септик двухкамерный обеспечивает 5-6 суточное отстаивание сточных вод. Уровень очистки составляет 70%. Откачивать лишний ил каждые 12 месяцев

Первый и второй контейнеры должны иметь дно. Далее следует третий отсек, где также проводится очистка грунта. Следующим этапом очистки является удаление осадка в ячейках и осветление сточных вод в почву через дно.

Трехкамерный септик обеспечивает 7-9 суточное отстаивание стоков. Уровень очистки составляет 80%. Откачивать лишний ил каждые 2 года

Все камеры устроены с монолитным дном, очистка производится отстаиванием. Осевшая жидкость сбрасывается в инфильтратор или поле фильтрации для последующей утилизации в почву.

В зависимости от впитывающей способности грунта можно выбрать несколько вариантов фильтрации для септика из бетонных колец:

  1. Септик с .
  2. Септик с поглощающим колодцем.
  3. Септическая система с фильтрующим патроном (инфильтратором).

Наиболее распространенным вариантом фильтрации является дренажный колодец. Используется при хороших впитывающих свойствах почвы.

Для повышения производительности его нижнее кольцо перфорировано. Это увеличивает площадь фильтрации. Если уровень грунтовых вод меньше трех метров, от этого варианта нужно отказаться.

Между уровнем условного дна поглотительного колодца и максимальным уровнем грунтовых вод в осенне-весенний сезон дождей нет необходимого по нормативам счетчика, установлено поле фильтрации. Для его возведения на участке должно быть достаточно места.

При его установке используются перфорированные трубы или туннели. Для равномерного распределения стоков между септиком и полем фильтрации устанавливается распределительный колодец.

Это лучшее решение для участков, где уровень грунтовых вод не превышает 2,5 метра. Следует помнить, что между нижней кромкой дрены поля фильтрации и кровлей водонасыщенного пласта также должна быть толща грунта толщиной не менее метра.

Фильтрующий патрон — аналог фильтрующего поля, но дороже. Это среднее значение между фильтрующим колодцем и системой аэрационных труб. Он состоит из прямоугольного бетонного резервуара с несколькими перегородками внутри. Верх покрыт бетонными плитами.

Данная конструкция не получила широкого распространения в странах СНГ.

Вам необходимо заранее определиться с системой фильтрации, так как это позволит заранее подготовить котлован необходимого размера и глубины.

Если фильтрующие системы устанавливаются после завершения монтажа, могут быть повреждены трубы и баки. Поэтому пространство, граничащее со стенкой второго отстойника, придется копать вручную без применения спецтехники.

Установка септика с двумя отстойниками

Перед началом работ необходимо проверить уровень грунтовых вод. Это можно сделать, если в доме есть погреб или подвал, без бетонного дна. Необходимо измерить высоту от потолка до поверхностного слоя грунта. Это глубина, на которую можно копать.

Чтобы узнать, на какой глубине залегают грунтовые воды, можно выкопать небольшую в диаметре, но глубокую яму. Грунтовые воды начинаются тогда, когда появляется явно влажная земля. Это верный признак, дальше копать не нужно.

Глубину залегания грунтовых вод можно определить по внешнему виду извлеченного из котлована грунта. Если он насыщен водой, то глубину его добычи можно принять за самостоятельно определяемый ПГП

После того, как стал известен примерный уровень водного промысла, можно приступать к земляным работам. Необходимо наметить место, где будет располагаться септик. Для этого нужно наметить ямки. Для этого нужно взять строительную нить или любую прочную нить, отмерить 80 см. Привяжите к обоим концам два колышка.

Вставьте один конец посередине того места, где вы планируете разместить первый отстойник. Нарисовать круг. Это примерный диаметр желаемой ямы. Далее нужно отступить на метр, и провести границы для второго резервуара. Далее необходимо наметить границы фильтрационной структуры.

Границы ямы следует обвести по периметру колышками, между которыми натянуть нить. Легче ориентироваться при копании

Шаг №1 — выбор расходных материалов и инструментов

Прежде чем приступить к работе, вам необходимо собрать все необходимые материалы и инструменты.

Для работы вам потребуются:

  • перфоратор и сверло большое по бетону;
  • насадка миксера к пуансону;
  • лопаты лопаты и штыковые лопаты;
  • лестницы;
  • уровень:
  • ведра;
  • емкость для замешивания раствора;
  • прочная нейлоновая веревка;
  • шланг;

Материалы для монтажа септика из бетонных колец:

  • цемент;
  • песок;
  • гравий;
  • битум или жидкое стекло;
  • металлические скобы;
  • минеральная вата или пенополистирол;

После того, как будет подобрано и подготовлено оборудование для всех этапов работ, можно приступать к копанию ямы.

Фотогалерея

Фото

Перед устройством септика из бетонных колец разрабатываем котлован. Легче разрабатывать экскаватором, дешевле — вручную

Если в здании уложен маловлажный песок, не способный держать форму стен, по периметру укрепляем их деревянной конструкцией

Устраиваем дно камеры, принимающей стоки и предназначенной для их отделения от кольцо бетонное с монолитным дном

Из обычных железобетонных колец собираем колодец необходимой высоты. Перед установкой каждого элемента торец предыдущего обрабатывается раствором и прокладывается канатом, пропитанным битумом

Различия в конструкции абсорбирующей камеры: она не имеет дна в обычном понимании. На дно котлована устанавливаются кольца, затем внутрь засыпается гравий и песок – мощность насыпки не менее метра

Оба колодца бетонного септика закрываются бетонными кольцами с отверстиями для горловины

Если необходимо увеличить высоту колодца, установив горловины, к которым крепим люковые кольца с крышками

Шаг 8: Если планируется отстой сточных вод в две бетонные камеры, обе сооружаются с герметичным дном, а вторая подключается к фильтрующему полю

Формирование приямка под септик

Армирование стен при необходимости

Дно камеры герметичное

Монтаж рядовых бетонных колец

Конструкция абсорбционной камеры

Монтаж деталей перекрытия

организация горловин для камер септика

Поле фильтрации для очистки сточных вод

Шаг №2 — рытье котлована под септик

Если вы считаете, что копать в таких объемах вручную сложно, то можете поэтому воспользоваться услугами организаций, оснащенных спецтехникой.

Вместе с рытьем котлована необходимо заказать удаление лишнего грунта, так как глубокие слои, как правило, суглинистые, и не пригодны для использования на садовых участках.

На дно котлована необходимо насыпать песок там, где будут установлены нижние кольца баков. Толщина песчаной подушки 20-25 см. Основание должно быть выровнено. Далее песок необходимо пролить водой, чтобы произошла усадка. После прессования песчаной основы можно переходить к установке колец.

Этап №3 — установка отстойников

Для установки предварительно доставленных на площадку бетонных колец под септик необходимо построить фундамент. Для этого по периметру дна котлована устраивается деревянная опалубка. Высота стенок опалубки должна быть на уровне 30-40 см.

После возведения опалубки необходимо уложить армирующую сетку и развести цементный раствор. Для этого нужно взять 1 часть цемента на три части ПГС (смесь песка и гравия).

Раствор можно смешать строительным миксером. В качестве пластификатора в раствор можно добавить две столовые ложки жидкого мыла. Это сделает бетон более устойчивым к давлению и влаге.

После заливки основания необходимо выждать от 10 до 14 дней, пока раствор затвердеет и наберет необходимую прочность. Опалубку можно не снимать. Если используется арендованное оборудование, в качестве основы целесообразно приобрести готовые бетонные плиты.

После того, как база готова, можно монтировать кольца. Вес бетонных конструкций впечатляет, поэтому нужно использовать подъемный кран. Установка контейнеров осуществляется поэтапно.

Первое кольцо погружено в бетонное основание. Вслед за ним падает и садится второй. Кольцо необходимо перемещать плавно, избегая ударов или проскальзывания. После установки выполняется растяжка.

В обоих кольцах по краям делаются отверстия, в них вставляются железные скобы, которые загибаются снаружи контейнеров

На следующем этапе, пока крышка не опущена, необходимо замазать швы между кольца. После установки перекрытия в баке станет темно и есть риск оставить необработанные стыки. Для этого используется цементный раствор.

Вас также может заинтересовать информация о гидроизоляции септика из бетонных колец, подробно.

Для удобства перемещения внутри бака установлены ходовые кронштейны. Они необходимы для обслуживания септика в случае засоров или разгерметизации.

Соседний отстойник устанавливается таким же образом. В обоих резервуарах нужно сделать отверстия для канализационных труб и смонтировать их. Вход для сточных вод должен быть выше переливной трубы между баками.

Далее необходимо установить перекрытие с отверстиями, достаточными для того, чтобы через них мог пройти человек.

Поверх перекрытий необходимо установить одно бетонное кольцо малого диаметра. Таким образом получается небольшая камера, которая будет изолировать емкость от холодного воздуха

На этом установка септика из бетонных колец завершена, и следует монтаж вентиляционной системы.

Шаг №4 — установка системы вентиляции

Вентиляция необходима для поступления воздуха в систему, что обеспечивает нормальное функционирование микроорганизмов. Они перерабатывают бытовые сточные воды и освобождают от органической составляющей. Для обеспечения постоянной циркуляции воздушных потоков необходимы две вентиляционные трубы.

Первая труба монтируется на участке канализационной трубы, максимально приближенном к стенам жилого дома. Монтаж с внутренней стороны стены является лучшим решением, но также может быть установлен снаружи.

В этом случае необходимо проложить электрический кабель для утепления трубы, так как при столкновении теплого и холодного воздуха в ней образуется конденсат, перекрывающий доступ кислорода.

Должен быть закреплен с помощью застежек или хомутов. Длина вертикального фонового стояка должна быть не менее высоты стены дома.

Вентиляция также устраняет неприятный запах, который периодически появляется из контейнеров и может распространяться по всему дому. Часто это происходит при длительном отсутствии живой и пересыхающей жидкости в сифоне.

Вторая труба монтируется в перекрытие отстойника. Для этого при помощи перфоратора в потолке пробивается отверстие, соответствующее диаметру вентиляционной трубы.

Воздуховод должен возвышаться над поверхностью земли на 70-100 см. Положение этой трубы будет зафиксировано под действием силы тяжести грунта и не нуждается в дополнительном креплении.

Еще одним способом решения проблемы неприятного запаха является установка , которая устанавливается в месте вывода канализационной системы из дома.

Шаг №5 — установка системы фильтрации

Далее рассмотрим пошаговую инструкцию обустройства поля аэрации и фильтрующего колодца.

Вариант №1 — обустройство фильтрующего поля

Из второй бетонной емкости труба выходит в распределительный колодец. Для колодца можно использовать пластиковую бочку, в которой вырезать отверстия, подходящие для труб аэрации.

Вы можете приобрести уже готовый дистрибутив.

Производится многими компаниями, производящими системы очистки. Вы можете купить готовое поле аэрации к распределительному колодцу или сделать его самостоятельно из канализационных труб

Для этого необходимо приобрести трубы исходя из размера поля. Для семьи из четырех человек достаточно площади 20 квадратных метров (10×2). Для этого вам понадобятся три трубы длиной по 10 м. Кроме того, вам понадобятся три угловые трубы, куда будут монтироваться вентиляционные трубы.

Поле предварительно засыпается песком и гравием для улучшения впитывающей способности почвы.

Перфорированные трубы, подсоединенные к распределительному колодцу, укладываются на подготовленный дренаж. На концах аэрационных труб монтируются угловые трубы, в которые устанавливается фоновый стояк, по одному на каждую трубу.

После этого трубы закрывают геотекстилем и засыпают смесью щебня с песком, затем выравнивают. По мере заиления поле фильтрации необходимо перемещать или очищать, меняя дренаж.

Вариант №2 — установка фильтрующего колодца

Фильтрующий колодец имеет ряд преимуществ перед полем аэрации. Занимает меньше полезной площади на участке.

Но качество очищенной воды будет выше на поле аэрации, так как перед попаданием в грунтовые воды стоки будут фильтроваться грунтом, а его слой под полем аэрации намного больше, чем у колодца с дренажом. Площадь колодца не справляется с тем количеством стоков, которое получает участок аэрации.

Фильтрационный колодец должен располагаться на расстоянии не менее 2 метров от отстойника. Это необходимо для того, чтобы исключить подвижки грунта и деформацию фундамента при аварийных протечках и затоплении

Монтаж колодца производится по тем же принципам, что и отстойников, за исключением бетонирования днища резервуара. Кроме песчаной подушки на дно колодца следует уложить щебень, гравий или другой фильтрующий состав. Стандартная мощность грунтового фильтра в поглотительном колодце рассчитывается от 1 м и более.

Для увеличения пропускной способности фильтрационный колодец можно дополнить боковым дренажем. Для его обустройства нижнее бетонное кольцо септика необходимо перфорировать.

Можно найти модели колец, в которых уже есть отверстия, но найти их сложно. Поэтому отверстия целесообразнее делать самостоятельно с помощью перфоратора

. Этот процесс лучше всего делать на поверхности, пока кольцо не будет опущено в яму. Также нужно сделать отверстие для перелива воды из емкости для отложений, оно должно быть расположено чуть ниже предыдущего перелива.

Стенки и стыки фильтрующего колодца должны быть скреплены скобами, но герметизировать их не нужно. Подключив переливы, можно вкапывать конструкцию. Первое кольцо необходимо обсыпать щебнем снаружи, до стыка со вторым сегментом. Остальной объем можно засыпать грунтом с приусадебного участка.

Этап №6 — подготовка к запуску

Если температура зимой опускается ниже 30 градусов, необходимо подготовить изоляцию для помещения. Поскольку сам контейнер находится ниже уровня промерзания, в дополнительном утеплении он не нуждается.

Для утепления крышки нужно взять пенопласт и вырезать круг, подходящий по диаметру внутреннему малому бетонному кольцу.

Пена практически не разлагается и прослужит много лет. Чтобы его было удобно снимать для проверки септика, можно сделать отверстие посередине, куда просунуть капроновую веревку. С обратной стороны пенопласта веревку нужно привязать к короткой и узкой доске, а другой конец оставить

Далее нужно вырезать саму крышку. Для этого подойдет обычная фанера достаточной прочности. К нему можно прикрутить дверную ручку, чтобы ее было удобно открывать. Аналогичным образом стоит утеплить внутренние крышки второго отстойника и дренажного колодца.

Перед использованием септика первый отстойник должен быть заполнен водой на 1/4 его объема. В наполненную емкость, что поможет септику быстрее достичь полной емкости.

После этих действий необходимо закрыть люки.
