Как правильно рассчитать перехлест арматуры: таблицы размеров стыковки всех диаметров по СНиП, правила соединения перехлеста

Перехлест арматуры: сколько диаметров по СНиП

Содержание

1. Виды соединений между арматурными элементами
2. Фиксация арматурных прутков электросваркой
3. Соединение арматуры внахлест без сварки при монтаже армопояса
4. Требования нормативных документов к арматурным соединениям
5. Похожие статьи:

При выполнении мероприятий, связанных с армированием бетонных конструкций, возникает необходимость соединить между собой арматурные стержни. При выполнении работ необходимо знать какой перехлёст арматуры, сколько диаметров по СНиП составляет величина перекрытия прутков. От правильно подобранной длины перехлеста, учитывающего площадь поперечного сечения арматуры, зависит прочность фундамента, или армопояса. Правильно выполненный расчет железобетонных элементов с учетом типа соединения обеспечивает долговечность и прочность объектов строительства.

Виды соединений между арматурными элементами

Желая разобраться с возможными вариантами стыковки арматурных прутков, многие мастера обращаются к требованиям действующих нормативных документов. Ведь удачно выполненное соединение обеспечивает требуемый запас прочности на сжатие и растяжение. Некоторые застройщики пытаются найти ответ согласно СНиП 2 01. Другие – изучают строительные нормы и правила под номером 52-101-2003, содержащие рекомендации по проектированию конструкций из железобетона, усиленного ненапряженной стальной арматурой.

В соответствии с требованиями действующих нормативных документов для усиления ненапряженных элементов применяется стальная арматура, в отличие от напряженных конструкций, где для армирования используются арматурные канаты классов К7 и выше. Остановимся на применяемых методах фиксации арматурных стержней.

В действующих строительных нормах и правилах (СНиП) подробно описывается крепление арматуры всеми существующими в настоящее время способами

Возможны следующие варианты:

• соединение внахлест вязаных стержней без применения сварки. Фиксация осуществляется с использованием дополнительных стальных прутков изогнутой формы, повторяющих конфигурацию арматурного соединения. Допускается согласно СНиП выполнение нахлеста прямых стержней с поперечным креплением элементов при помощи вязальной проволоки или специальных хомутов.

Нахлест арматуры при вязке зависит от диаметра прутков. Залитые бетоном конструкции из вязаных прутков широко применяются в области частного домостроения. Застройщика привлекает простота технологии, легкость соединения и приемлемая стоимость стройматериалов;

• фиксация арматурных прутков с помощью бытового электросварочного оборудования и профессиональных агрегатов. Технология соединения арматуры с помощью сварочных установок имеет определенные ограничения. Ведь в зоне сваривания возникают значительные внутренние напряжения, отрицательно влияющие на прочностные характеристики арматурных каркасов.

Выполнить перехлест арматурных прутков с помощью электросварки можно, используя арматуру определенных марок, например, А400С. Технология сваривания стальной арматуры в основном используется в области промышленного строительства.

Строительные нормы и правила содержат указание о необходимости усиления бетонного массива не менее, чем двумя цельными арматурными контурами. Для реализации указанного требования производится соединение стальных стержней с перекрытием. СНиП допускает использование стержней различных диаметров. При этом максимальный размер поперечного сечения прутка не должен превышать 4 см. СНиП запрещает производить соединение стержней внахлест с помощью вязальной проволоки и сварки в местах действия значительной нагрузки, расположенной вдоль или поперек оси.

К таковым относят механические и сварные соединения стыкового типа, а также стыки внахлест, выполняемые без сварки

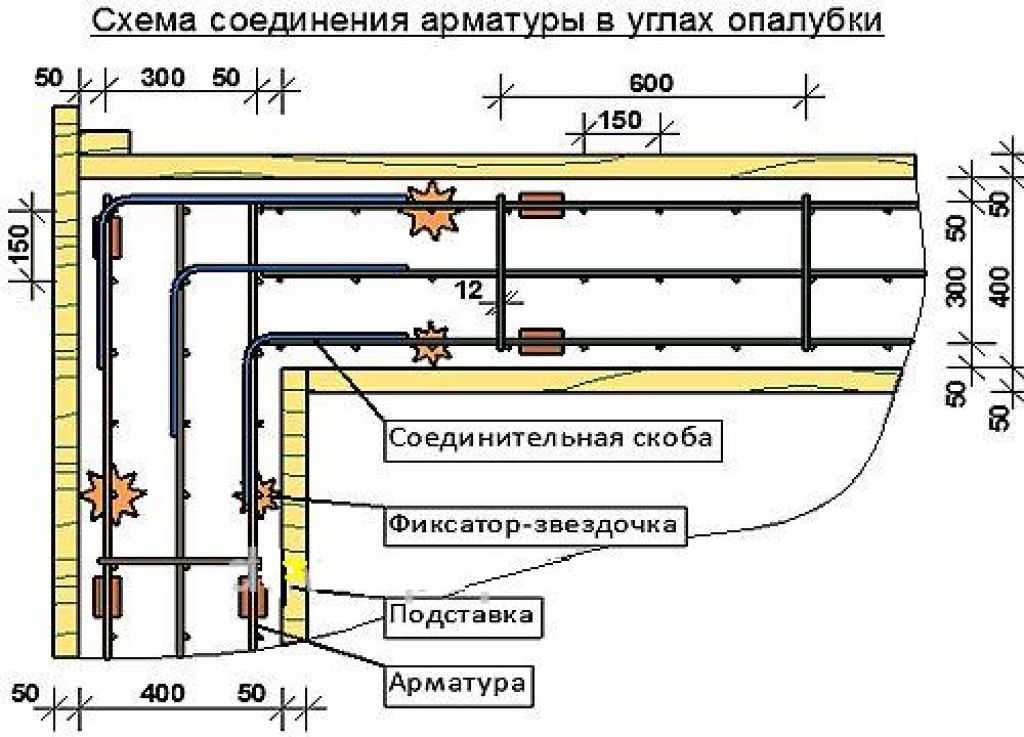

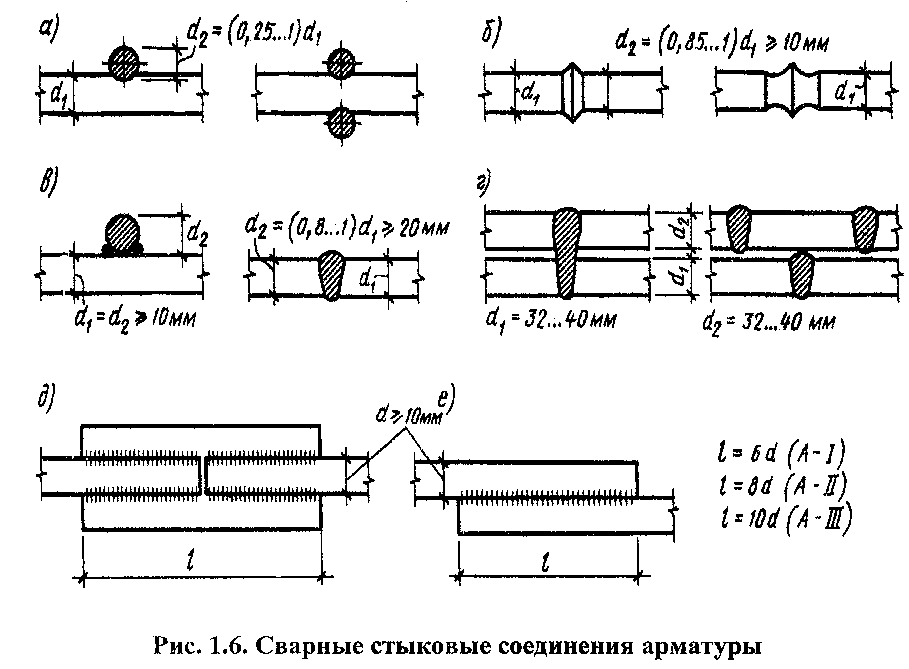

Фиксация арматурных прутков электросваркой

[adsense1]

Стыковка арматуры с использованием электрической сварки применяется в областях промышленного и специального строительства. При соединении с помощью электросварки важно добиться минимального расстояния между стержнями и зафиксировать элементы без зазора. Повышенная нагрузочная способность зоны соединения, растянутой от действия, достигается при использовании арматурных прутков с маркировкой А400С или А500С.

Профессиональные строители обращают внимание на следующие моменты:

• недопустимость применения для сварных соединений распространенной арматуры с маркировкой А400. В результате нагрева значительно снижается прочность и повышается восприимчивость к воздействию коррозии;
• повышенную вероятность нарушения целостности стержней под влиянием значительных нагрузок. Действующие правила разрешают применять электродуговую сварку для фиксации арматуры диаметром до 25 мм;
• протяженность сварочного шва и класс применяемых прутков взаимосвязаны. Таблица нормативного документа содержит всю необходимую информацию о фиксации стержней с помощью электродуговой сварки.

Нормативный документ допускает при выполнении сварочных мероприятий применение электродов диаметром 0,4-0,5 см и регламентирует величину нахлеста, превышающую десять диаметров применяемых стержней.

Арматуру запрещено соединять в местах максимального напряжения стержней и зонах приложения (концентрированного) нагрузки на них

Соединение арматуры внахлест без сварки при монтаже армопояса

[adsense2]

Используя популярные в строительстве стержни с маркировкой А400 AIII, несложно выполнить перехлест арматуры с применением отожженной проволоки для вязания.

СНиП содержат рекомендации по осуществлению связывания арматуры и предусматривают различные варианты соединения прутков:

• соединение с перехлестом прямых концов арматурных стержней;
• фиксация прутков внахлест с использованием дополнительных элементов усиления;
• связывание стержней с выгнутыми в форме своеобразных петель или крюков концами.

С помощью проволоки для вязания допускается соединять арматуру профильного сечения диаметром до 4 см. Величина перехлеста возрастает пропорционально изменению диаметра стержней. Величина перекрытия прутков возрастает от 25 см (для прутков диаметром 0,6 см) до 158 см (для стержней диаметром 4 см). Величина перехлеста, согласно стандарту, должна превышать диаметр прутков в 35-50 раз. СНиП допускает применение винтовых муфт наравне с проволокой для вязания.

Дистанция между арматурными стержнями, которые стыкуются нахлестом, в горизонтальном и вертикальном направлении обязана быть от 25 мм и выше

Требования нормативных документов к арматурным соединениям

[adsense3]

При соединении прутков вязальным методом важно учитывать ряд факторов:

• взаимное расположение арматуры в пространственном каркасе;
• особенности размещения участков с нахлестом относительно друг друга;
• длину участка перехлеста, определяемую сечением стержня и маркой бетона.

При расположении участка с расположенными внахлест стержнями в зоне максимальной нагрузки, следует увеличить величину перехлеста до 90 диаметром соединяемых стержней. Строительные нормы четко указывают размеры стыковочных участков.

На длину стыка влияет не только диаметр поперечного сечения, но и следующие моменты:

• величина действующей нагрузки;
• марка применяемой бетонной смеси;
• класс используемой стальной арматуры;
• размещение стыковых узлов в пространственном каркасе;
• назначение и область применения железобетонной продукции.

Следует обратить внимание, что величина нахлеста уменьшается при возрастании марки применяемого бетона.

В тех случаях, когда используется вязальная проволока, дистанция между стержнями нередко принимается равной нулю, так как в данной ситуации она зависит исключительно от высоты профильных выступов

Рассмотрим изменение величины нахлеста, воспринимающего сжимающие нагрузки, для арматуры класса А400 с диаметром 25 мм:

[adsense4]

• для бетона марки М250 стержни фиксируются с максимальным перехлестом, равным 890 мм;
• бетонирование арматурной решетки раствором марки М350 позволяет уменьшить нахлест до 765 мм;
• при возрастании марки применяемого бетона до М400 нахлест прутков уменьшается до 695 мм;
• заливка арматурного каркаса бетонным раствором М450 позволяет уменьшить перехлест до 615 мм.

Для усилений растянутой зоны арматурного каркаса перехлест для указанной арматуры увеличен и составляет:

• 1185 мм для бетона М200;
• 1015 мм для бетона М350;
• 930 мм для бетона М400;
• 820 мм для бетона М450.

При выполнении мероприятий, связанных с армированием, важно правильно располагать участки нахлеста, и учитывать требования строительных норм и правил.

Следует придерживаться указанных рекомендаций:

[adsense5]

• равномерно распределять соединения по всему арматурному каркасу;
• выдерживать минимальное расстояние между стыками не менее 610 мм;
• учитывать марку бетонного раствора и сечение арматурных стержней.

Соблюдение требований строительных норм гарантирует прочность и надёжность бетонных конструкций, усиленных арматурным каркасом. Детально изучив рекомендации СНиП, несложно самостоятельно подобрать требуемую величину перехлеста арматуры с учетом конструктивных особенностей железобетонного изделия. Рекомендации профессиональных строителей позволят не допустить ошибок.

Как вам статья?

нормы расхода, требования и нюансы

Главная  »  Строительство  »

Верно рассчитанный нахлест арматуры при вязке влияет на итоговое качество конструкции. Надежность такого метода оспорить сложно, однако в процессе работы присутствуют определенные нюансы, при несоблюдении которых результат соединения может оказаться хрупким и недолговечным. Это также может повлиять на скорость затвердевания бетона, что сильно размягчит основание.

Содержание

• Зачем необходимо соблюдать нормы нахлеста арматуры при вязке
• Величина нахлеста при соединении арматуры по СНИП
• Таблица нахлеста арматуры
• Нахлест арматуры при разных условиях
• Нормы расхода арматуры на нахлест
• Важные нюансы и требования для соединения вязкой

Зачем необходимо соблюдать нормы нахлеста арматуры при вязке

При заливке фундамента дома или при возведении любого другого бетонного сооружения (колонны или монолитного блока) насущным остается вопрос прочности и долговечности конструкции. При соблюдении всех строительных норм, дополнительный металлический каркас сильно укрепит конструкцию и сделает ее долговечной, а основание неподверженным влиянию природных условий и времени.

В случае несоблюдения правил, фундамент дома может вскоре обвалиться, что приведет не только к потере большого количества материалов, но и к человеческим жертвам. Это связано с тем, что неверно рассчитанный нахлест арматуры ведет к незатвердеванию бетона в некоторых местах, что приводит к ослабеванию всей конструкции в целом. Для постройки крепкого и надежного каркаса используют несколько способов, в том числе вязку, для которой необходимо использовать нахлест.

Величина нахлеста при соединении арматуры по СНИП

Санитарные Нормы и Правила от 2003 года (сокращенно СНиП) описывают все виды соединений арматур, существующих на данный момент. Стыки внахлест создаются без использования сварочных аппаратов, этим они отличаются от механических (для которых используют муфты и специальное оборудование) и сварных (для которых соответственно нужен сварочный аппарат). Стыки внахлест существуют трех типов:

1. Стержни с крюками, лапами (загибами) на концах.
2. Стержни, у которых прямой конец (с приваркой или монтажом на пересечении арматур).
3. Стержни с прямыми концами (профильные).

Санитарные Нормы и Правила от 2003 года рекомендуют соединять внахлест арматуры сечением до 40 мм. В свою очередь, мировой аналог строительных норм, а именно ACI 318-05 утверждает максимальное допустимое значение сечения стержней 36 мм. Обусловлено это отсутствием доказательной базы надежности соединений большего диаметра, так как испытания не проводились. Также во время вязки, стоит оставлять определенное свободное пространство вокруг нахлеста.

Надо учитывать, что минимальное расстояние, которое нужно оставить для запаса, как по горизонтали, так и по вертикали составляет 25 мм. Однако, если само сечение арматуры больше 25 мм, то и запас нужно рассчитывать, согласно шагу диаметра. Наибольшим расстоянием между элементами является 8 сечений стержня. Но при использовании в вязке проволоки расстояние сокращается до 4 сечений.

Не рекомендуется использовать вязку на участках наибольшего давления, так как место соединения не рассчитано на подобные нагрузки, а лишь на крепление арматур и поддержание их в качестве единой конструкции.

Таблица нахлеста арматуры

Величина напуска арматуры в мм

Нахлест арматуры при разных условиях

Места состыковки арматуры и расположение решетки должен определять проектировщик, а не строители. Так как общая картина проекта, а также знание о величине нагрузки в разных местах известны только ему. В противном случае конструкция может быть нарушена.

Например, во время армирования колонны, следует придерживаться нескольких принципиально важных шагов:

1. Выпуск необходимо согнуть на немного большую длину, чем сечение арматуры (для диаметра 16мм — это 20мм).
2. Сгибать арматуру необходимо без нагрева, а с помощью специальных средств, которые смогут обеспечить нужный радиус загиба.
3. Радиус загиба необходимо указать в проекте и сделать на нем акцент, так как строители вряд ли будут делать это без поручения.

Нормы расхода арматуры на нахлест

Необходимая длина стержней арматуры различается по нескольким критериям:

1. Для арматуры работающей на сжатие, необходимая длина будет следующей. Так, для арматур диаметра 6 мм — длина 20-22см; 8мм — длина 20-29см; 10мм — длина 25-36см; 12мм — длина 30-43см; 14мм — длина 35-50см.
2. Для арматур работающих на растяжение, требуемая длина нахлеста стержней должна быть больше. Например, для диаметра 6 мм — длина 20-29см; 8мм — длина 27-38см; 10мм — длина 33-48см; 12мм — длина 40-57см; 14мм — длина 46-67см.

Чем выше класс бетона по прочности, тем меньше должна быть длина стержней для нахлеста. Исключениями являются только арматуры 20, 28 и 32 мм. При классе прочности бетона B35 длина стержней должна составлять 655, 920 и 1050 мм соответственно.

Вы соблюдаете нормы нахлеста арматуры при вязке?

Важные нюансы и требования для соединения вязкой

Процесс соединения арматур с помощью проволоки кажется намного более легким, чем вариант со сваркой или же использование спрессованных муфт и специальных аппаратов. Однако он также имеет свои тонкости и нюансы. Надо учитывать, что не стоит соединять арматуры в местах с повышенной нагрузкой (например, углы зданий). Более того, желательно, чтобы в месте вязки нагрузки вообще не было. Если же технически нет возможности соблюсти это требование, то стоит пользоваться простой формулой: Размер соединения=90*Сечение используемых прутьев.

Также необходимо обращать внимание на основные параметры:

• длину накладки прута;
• местонахождение соединения и особенности данного места;
• расположение нахлестов по отношению друг к другу.

Между соседними местами соединения стрежней арматуры должно быть расстояние, которое можно рассчитать по формуле: Расстояние=1.5*Длину нахлеста, однако получившаяся величина должна быть не меньше 61см.

Также не стоит забывать, что размеры таких соединений регламентированы техническими нормами и нахлест зависит не столько от сечения арматур, сколько от:

• марки бетона, который используется для заливки;
• цели использования соединений;
• класса эксплуатируемой арматуры;
• нагрузки, оказываемой на основание.

Факты, формулы и цифры, изложенные в СНиПе дают представление о том, как именно делать вязку арматур для построения крепкого и надежного каркаса. Эти знания необходимы владельцам дачных участков, которые хотят что-то построить своими силами.

Популярное

Расчет длины нахлеста в железобетонных конструкциях

13 ноября 2017 г. 3 ноября 2017 г. by Namita

Длина нахлеста является одним из важных терминов в армировании. Обычно его путают с другим важным термином, называемым длиной разработки и длиной закрепления. В этой статье обсуждается длина перехлеста стержней. Во время размещения стали в железобетонной конструкции, если необходимая длина одного стержня может не хватить. Чтобы получить нужную длину конструкции, делается притирка двух брусков рядом. Альтернативой этому является использование механических муфт.

стальные стержни внахлест

Нахлест можно определить как наложение двух стержней рядом друг с другом на расчетную длину. Обычно длина запаса стальных стержней ограничивается 12 метрами. Это необходимо для легкой транспортировки стальных стержней на строительную площадку. Например, представьте, что вам нужно построить колонну высотой 100 футов. Но его практически нет. Следовательно, бары разрезаются на каждом втором этаже.

стальных стержней внахлестку

Затем необходимо передать усилия натяжения с одного стержня на другой стержень в месте разрыва стержня. Таким образом, второй стержень держится близко к первому стержню, и выполняется перекрытие. Это количество перекрытий между двумя стержнями называется «длиной круга». Притирку обычно выполняют там, где встречается минимальное напряжение изгиба. Как правило, длина напуска составляет 50d, что означает 50-кратный диаметр стержня, если оба стержня имеют одинаковый диаметр.

Длина внахлест стержней одинакового диаметра

Длина внахлест при растяжении:

Длина внахлест, включая величину анкеровки крюков, должна составлять

• Для натяжения на изгиб – Ld или 30d, в зависимости от того, что больше.
• Для прямого натяжения – 2Ld или 30d, в зависимости от того, что больше.

Прямая длина нахлеста прутков должна быть не менее 15d или 20см.

Длина внахлест при сжатии:

Длина внахлест равна длине в развертке, рассчитанной на сжатие, но не менее 24d.

Для стержней разного диаметра:

Если необходимо соединить стержни разного диаметра, длина внахлест рассчитывается с учетом стержня меньшего диаметра.

Соединения внахлест не должны применяться для стержней диаметром более 36 мм. В таких случаях следует рассматривать сварку. Но если сварка также невозможна в некоторых условиях, то для прутков диаметром более 36 мм может допускаться притирка. Но наряду с притиркой следует предусмотреть дополнительные спирали 6 мм вокруг притертых стержней.

Длина соединения внахлестку в фундаменте

Длина внахлестку для бетона 1:2:4 Номинальная смесь:

Длина нахлеста при растяжении (стержень MS – стержень из мягкой стали), включая значение анкеровки, составляет 58d. Таким образом, исключая значение анкеровки, длина колена = 58 d – 2 * 9 d = 40 d. (Где 9d = припуск на крюк до 25 мм и k=2)

Длина нахлеста для бетона M20:

• Колонны – 45d
• Балки – 60d
• Плиты – 60d

Из этого следует, что Стержни-колонны диаметром 20 мм, минимальный нахлест 45 * 20 = 900 мм.

Армирующая сетка внахлест: как рассчитать перекрытие

Использование армирующей сетки вертикальные, такие как несущие стены и основные стены вокруг лестничных клеток или лифтов. Использование такого армирования оправдано тем, что оно обеспечивает жесткость и прочность более чем в одном направлении в плане элемента, что и является причиной использования элементов пластинчатого типа в конструкции.

Почему сетчатая ткань с перекрытием?

Плиты и стены обычно покрывают расширенные поверхности, но производители обычно предоставляют арматурную сетку размером от 2,0 м до 5,0 м для облегчения транспортировки и размещения (стандартные листы сетки имеют размер 2,4 м x 4,8 м, а листы торговой сетки меньше, на 3,6 м x 2,0 м).

Таким образом, на этапе строительства внахлест (или соединение внахлестку ) необходимо для обеспечения безопасной передачи напряжений в арматуре (на растяжение и сжатие) между соседними модулями сетки (см. рис. 1).

Инженер должен убедиться, что концы сетчатых стержней соединяемых модулей жестко скреплены между собой и связаны проволокой. Следует отметить, что перекрытие является наиболее распространенным способом передачи усилий от одного арматурного стержня к другому, но не единственным. В качестве методов также доступны механические соединения арматуры или сварка, особенно в случаях повышенных ограничений на рабочем месте.

Однако следует отметить, что в случае с арматурной сеткой притирка стержней является единственным жизнеспособным решением, учитывая количество арматурных стержней, которые необходимо притереть, поскольку два других метода требуют большого объема работы на арматурный стержень.

Расчет длины круга и зоны вытирания

Продолжительность проектного круга Согласно BS EN 1992, Eurocode 2 дается следующей формулой:

L ₀ = α ₁ α ₂ α α ₁ α ₂ α α ₁ α ₂ α α ₁ α ₂ α. ₃ α ₅ α ₆ · l _b,rqd ≥ l _0,min

Where the coefficients a ₁ , a ₂ , a ₃ , and a ₅ введены для учета влияния формы стержня, защитного слоя бетона, удержания за счет поперечной несварной арматуры и удержания поперечным давлением соответственно.

Коэффициент a ₆ отражает влияние процентного соотношения стержней с напуском ρ1 в пределах рассматриваемой зоны и равен √ ρ1 / 25, но находится в диапазоне от 1,0 до 1,5.

Параметр l _b.req — необходимая базовая расчетная длина анкеровки для передачи усилий от арматурной стали к бетону, равная, согласно EC2, ⦰/4 ∙ σsd / fbd, где ⦰ — диаметр арматурного стержня , σсд. — расчетное напряжение арматуры, а fbd — расчетное напряжение связи.

Минимальная длина колена l _0.min определяется по следующей формуле:0097 ; 15Ф; 200 мм}

Еврокод 2 предлагает нахлест арматуры располагать в шахматном порядке , чтобы не создавать большую зону разрыва, которая потенциально может привести к разрушению элемента.

В случае использования армирующей сетки, поскольку это решение нецелесообразно, так как модули сетки поступают на строительную площадку в готовом виде, необходимо увеличить длину нахлеста, приписав большее значение коэффициенту ₆ (для ρ1 > 50%).

При проверке количества арматуры, наложенной внахлест в определенном сечении, необходимо учитывать любые нахлесты, расположенные в зоне в пределах 0,65 l0 с обеих сторон сечения. Кроме того, в случае, когда арматурная сетка подвергается сжатию (например, нижняя арматура в зонах опоры плиты) , длина внахлест больше, чем в случае арматурной сетки, подвергаемой растяжению (например, нижняя арматура в середине пролета плиты). зоны). Это связано с тем, что в случае коэффициентов сжатия a ₁ , ₂ , ₃ и ₅ установлены равными единице, так как форма стержня, бетонное покрытие, поперечная арматура и давление не помогают уменьшить длину нахлеста, как это делается для арматуры под напряжение. Кроме того, в случаях стыковки арматурных сеток в зонах с плохим сцеплением, как, например, на верхней грани железобетонных плит толщиной более 250 мм, длину нахлеста, рассчитанную по вышеприведенным формулам, необходимо умножить на 0,7.

В отношении расположения зон нахлеста в плане (для горизонтальных элементов) и по высоте (для вертикальных элементов) перекрытие не следует выполнять в зонах высоких внутренних сил (например, изгибающих моментов), таких как основание стен жесткости, где изгибающий момент из-за боковых (ветровых или сейсмических) воздействий максимален, или железобетонные плиты в середине пролета или опоры на балки (места пиковых моментов при постоянных нагрузках).

Риски неправильного или некачественного нахлеста сетчатой ​​ткани

В случаях, когда длина нахлеста недостаточна или отсутствует, напряжения арматуры не могут быть адекватно переданы между арматурными стержнями. В этом случае напряжение должно передаваться от арматурной стали к окружающему бетону.

Так как бетон имеет более низкую устойчивость к нагрузкам как при растяжении, так и при сжатии по сравнению с арматурной сталью, материал, определяющий поведение элемента, — это бетон. Поэтому в зонах, подверженных растяжению, ожидается появление крупных трещин, а в зонах, подверженных сжатию, обычно наблюдается выкрашивание бетона.

Такие недостатки могут привести к драматическим последствиям для структурной целостности элементов конструкции, особенно в случаях, когда может произойти ограниченное перераспределение, например, в стенах или колоннах (см. рис. 2).

Фотография сделана Кеннетом Дж. Элвудом [1]
