Правильное армирование углов ленточного фундамента

Содержание статьи

1 Правила армирования углов
2 Схемы армирования углов
- 2.1 Схема внахлёст (лапки)
- 2.2 Хомут Г-образной формы
- 2.3 Хомут П-образной формы
- 2.4 Тупой угол
3 Армирование примыканий
- 3.1 Соединение внахлёст
- 3.2 Хомут Г-образной формы
4 Типичные ошибки

Углы и примыкания ленточного фундамента являются местами концентрации разнонаправленных напряжений. Неправильная стыковка продольной рабочей арматуры на участках примыканий и по углам может привести к появлению поперечных трещин, расслоений и отколов в этих проблемных зонах. Правильное армирование ленточного фундамента обеспечивает сопротивляемость железобетонной конструкции силам сжатия и растяжения на всех его участках.

Рис.1. Нагрузки на угол фундамента.

Правила армирования углов

Общие правила применения арматуры при строительстве ленточных фундаментов изложены в СП 50-101-2004. В пункте 8.9 этого документа указано, что фундаменты стен должны объединяться в систему перекрёстных лент и иметь между собой жёсткую связку. О способах жёсткого соединения арматуры говорится в СП 52-101-2003. В пункте 8.3.26 перечислены все допустимые способы таких соединений:

1. Стыковка арматуры без сварки, внахлёст. Допускаются следующие способы анкеровки в районе нахлёстки: с прямыми концами рифлёной арматуры, с приваркой поперечных стержней, с загибами на концах в форме крюков, или петель.
2. Сварка арматуры.
3. Применение механических устройств, или резьбовых муфт.

Жёсткость соединения арматуры на углах, или примыканиях может быть обеспечена только этими способами. Соединения при помощи вязки перекрестий при армировании углов ленточного фундамента не допускаются. В этом случае происходит угловой разрыв арматурного каркаса и потеря его целостности. Для усиления угловых арматурных стыков можно применять П- и Г-образные элементы, изготовленные из арматурных прутьев, применяемых для устройства продольной (рабочей) арматуры. Вертикальные и поперечные хомуты в области угловых и примыкающих анкеровок устанавливаются в 2 раза чаще, чем в остальных частях ленточного фундамента. Оптимальное расстояние между хомутами в зонах примыканий и углов определяется как половина от ¾ высоты ленты. Не рекомендуется делать это расстояние более 25 см. Для равномерного распределения нагрузок на углах ленты, а также в области примыканий, делается жёсткая связка внутренней и внешней продольной арматуры.

Схемы армирования углов

Для формирования единой жёсткой пространственной рамы ленточного фундамента применяют следующие схемы угловых и примыкающих соединений продольной арматуры:

1. Жёсткое угловое соединение арматуры внахлёст и «лапкой».
2. Армирование угловой зоны при помощи хомута Г-образной формы.
3. Схема армирования угла при помощи П-образного хомута.
4. Армирование зоны примыкания при помощи соединения внахлёст.
5. Схема армирования примыкающей зоны при помощи хомута Г-образной формы.
6. Армирование области примыкания при помощи хомута П-образной формы.
7. Армирование тупых углов при помощи жёсткого соединения внахлёст.

Любая из вышеперечисленных схем предусматривает жёсткое соединение внутренней и внешней продольной арматуры.

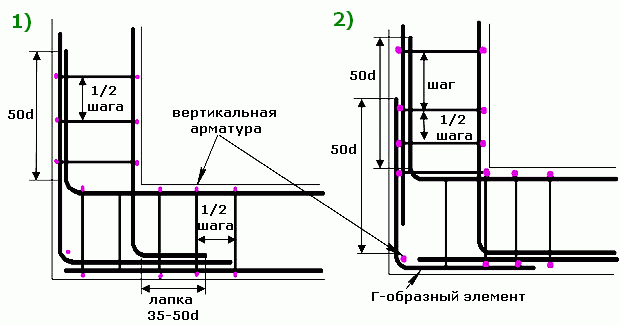

Схема внахлёст (лапки)

1. Жесткость углового соединения внешней горизонтальной арматуры обеспечивается внахлёст при помощи сгиба одного из свободных концов (1-2).
2. Привязка внутренней горизонтальной арматуры (7) к внешней горизонтальной арматуре (2) осуществляется внахлёст.
3. Привязка внутренней горизонтальной арматуры (3) к внешней связке (1-2) производится при помощи соединения «лапка».
4. Шаг угловой поперечной арматуры (5) и вертикальной арматуры (4) рассчитывается по формуле 3/8 высоты ленточного фундамента.
5. Длина «лапки» составляет 35-50 диаметров продольной арматуры.

Рис. 2. Схема армирования угла внахлёст.

Хомут Г-образной формы

1. Жесткость соединения внешней продольной арматуры (1) в угловой зоне обеспечивает Г-образный хомут (6).
2. Внутренняя продольная арматура (2) жестко скрепляется с внешней продольной арматурой (1) внахлёст.
3. Шаг поперечной арматуры (L) составляет не более ¾ высоты ленты фундамента.
4. Внутреннюю и внешнюю продольную арматуру соединяет дополнительная поперечная арматура (5).
5. Длина соединения внахлёст составляет 50 диаметров горизонтальной арматуры.

Рис. 3. Схема армирования угла г-образным хомутом.

Хомут П-образной формы

1. При использовании П-образных хомутов (5) угловое соединение внешней и внутренней горизонтальной арматуры ленточного фундамента (1) получает жёсткую сцепку наподобие замка.
2. В анкеровке П-образных хомутов участвует вертикальная (2), поперечная (3) и дополнительная поперечная (4) арматура.

Рис. 4. Схема армирования углов п-образным хомутом.

Тупой угол

1. Для надёжного соединения арматурного каркаса при повороте ленточного фундамента под тупым углом (1) используется схема жёсткого соединения внахлёст свободных концов внутренней горизонтальной арматуры (4) с внешней горизонтальной арматурой (5).
2. Вертикальную (2) и горизонтальную (3) арматуру в зоне соединения внахлёст следует устанавливать в 2 раза чаще, чем на ровных участках ленты.
3. Длина соединения внахлёст должна быть не меньше 50 диаметров продольной арматуры.

Рис. 8. Схема армирование тупого угла.

Армирование примыканий

Соединение внахлёст

1. Соединение горизонтальной арматуры (2) примыкающего элемента ленточного фундамента внахлёст осуществляется только к внешней горизонтальной арматуре (1).
2. Шаг поперечной (4), дополнительной поперечной (5) и вертикальной арматуры в зоне примыкания должен быть не менее 3/8 от высоты ленты фундамента.
3. Размеры соединения внахлёст составляют 50 диаметров рабочей арматуры.

Рис.5. Схема армирования примыкания внахлёст.

Хомут Г-образной формы

1. При использовании Г-образного хомута (6) для армирования зоны примыкания горизонтальная арматура примыкающей части и внешняя горизонтальная арматура (1) соединяются с уголком внахлёст.
2. Длина соединения внахлёст (2) составляет 50 диаметров рабочей арматуры.
3. Шаг вертикальной (3) и поперечной арматуры (4) в зоне примыкания уменьшается в два раза при помощи дополнительной поперечной арматуры (5).

Рис. 6. Схема армирования примыкания хомутом г-образной формы.

Хомут П-образной формы

1. Хомут П-образной формы (6) обеспечивает дополнительную жёсткую привязку внахлёст горизонтальной арматуры примыкающего элемента ленточного фундамента (3) к внешней горизонтальной арматуре (1).
2. Длина соединения внахлёст (2) может составлять 35-50 диаметров горизонтальной арматуры.
3. Минимально допустимая длина П-образного хомута должна равняться двойной ширине ленточного фундамента.

Рис. 7. Схема армирования примыкания ленточного фундамента хомутом г-образной формы.

Рекомендуем: Пример расчета диаметра арматуры для ленточного фундамента.

Типичные ошибки

Все способы угловых и примыкающих соединений арматуры направлены на сохранение целостности арматурного каркаса, независимо от его конфигурации. Прочность ленточного фундамента зависит от правильной анкеровки концевых элементов продольной арматуры. К неправильному армированию углов ленточного фундамента приводят следующие схемы:

1. Армирование угловых зон ленточного фундамента арматурными перекрестиями с вязкой стержней продольной арматуры под прямыми углами.
2. Установка в угловых и примыкающих зонах гнутой продольной арматуры без анкеровки.

Эти ошибки являются самыми распространёнными и могут привести к разрушению фундамента в местах угловых соединений и примыканий.

Угловые и примыкающие соединения, выполненные методом вязки перекрестий стержней продольной арматуры

Типичной ошибкой армирования углов и примыканий являются соединения продольной арматуры методом вязки перекрестий. Такое арматурное соединение без надлежащей анкеровки стержней может привести к разрушению бетонного монолита из-за разнонаправленных нагрузок, возникающих по углам ленточного фундамента.

Рис. 9. Частая ошибка при армировании углов

Применение гнутой продольной арматуры для армирования угловых соединений и примыканий

1. Угловые соединения без связки внутренней и внешней продольной арматуры (1) не обеспечивают жесткой стержневой фиксации.
2. Разрушение фундамента может происходить не только из-за образования поперечных трещин, но и из-за отслаивания внутренних углов.

Рис. 10. Ещё один пример неправильного армирования углов

Обязательно прочитайте: Можно ли армировать ленточный фундамент стеклопластиковой арматурой, если собираетесь ее использовать.

Чтобы не допустить появление на углах и примыканиях ленточного фундамента образование трещин, отколов и расслоений, необходимо правильно связать концевые стержни продольной арматуры и выполнить их надёжную анкеровку. Правильное армирование углов ленточного фундамента – залог надёжности и долговечности здания.

Как правильно армировать ленточный фундамент? Схема и построение каркаса

Фундамент служит основой любого строительства и самой важной частью здания. На него идет нагрузка всего деревянного дома, которая передается на грунт. Есть некоторые виды фундаментов, однако мы расскажем про армирование ленточного фундамента.

Сначала разберемся в том, что такое ленточный фундамент и как происходит его армирование. Подобный тип называют ленточным из-за того, что он залегает в грунте железобетонной полоски, которая идет по периметру всего сруба дома, которое строится. Многие считают, что технология армирования подобного фундамента очень простая. Для строительства дома из бруса.

Технология армирование
Схема армирования
Арматурный каркас
Видео

Содержание статьи:

1 Что же даст армирование такого ленточного фундамента?
- 1.1 Рассмотрим технологию армирования.
- 1.2 Важные моменты
- 1.3 Одна из самых распространенных схем армирования
2 Арматурный каркас для ленточного фундамента
- 2.1 Армирование фундамента в углах
- 2.2 Создание каркаса

Что же даст армирование такого ленточного фундамента?

Рассмотрим армирование с точки зрения целесообразности его применения для домов из бруса или бревна. Фундамент будет прочным в том случае, если металл в железобетонных конструкциях, будет прочным. Благодаря своей технологии, ленточные фундаменты являются очень прочными и допускают даже строительство монолитных домов очень сложной конфигурации.

Имея бетонный вибратор, вы сможете получить очень крепкий фундамент. Независимо от толщины стены дома, вам необходимо ориентироваться на ширину фундамента.

Рассмотрим технологию армирования.

Одними из распространенных материалов для армирования служат арматура. Подготовительные работы заключаются в расчистке территории под строительство. Необходимо вырыть траншею по периметру фундамента. Такую работу можно сделать вручную либо с помощью специальной техники. Для того, чтобы стены были ровными, устанавливают опалубку. Каркасную арматуру монтируют вместе с опалубкой. После заливают бетон слоями, проводят гидроизоляцию при помощи битумных мастик и рубероида.

Можно армировать фундамент и самостоятельно, своими руками. Но не стоит забывать о том, что после того, как будет сделана гидроизоляция фундамента, необходимо пазухи фундамента засыпать песком. Для климатических зон, в которых холодно, желательно утеплить ленточный фундамент. Его можно просто обклеить пенополистиролом. При правильном армировании, подобный фундамент простоит много лет! Про сборные фундаменты такого не скажешь, их максимальный срок службы составляет 75 лет, а ремонт нужно проводить каждые 10 лет.

Важные моменты

Необходимо отметить несколько важных моментов армирования ленточного фундамента. Случается, что нет самого проекта постройки. При такой ситуации в основе находится опыт самой строительной бригады.
В любой ситуации металлический каркас, состоящий из арматуры, должен состоять как минимум из двух рядов вертикальных прутьев, а горизонтальные либо поперечные полосы, нужно определять, исходя из того, насколько глубоко залегает сам фундамент. Стоит отметить, что могут быть фундаменты, мелко заглубленные и такие, которые являются достаточно глубокими по сравнению с первым типом, или их называют глубоко заглубленными.

Для финансового расчета затрат на то, чтобы возвести фундамент, потребуется определенная схема. Большинство расчетов связано с двумя факторами: стоимости самих материалов и работы по строительству фундамента. Тут нужно подготовить грунт, вырыть траншеи, сделать опалубку, арматуру, произвести работу для подготовки бетонной заливки, обработать готовый фундамент. Также, не стоит забывать включить в расчет засыпку песка в саму траншею, который станет подушкой для дна.

Одна из самых распространенных схем армирования

Лучше, если армирование монолитного фундамента для деревянных домов упрощенных форм будет проводиться по каким-либо простым геометрическим фигурам: квадрату или прямоугольнику. В таком случае оси станут правильными, ну а основание будет крепким. Чтобы армировать монолитный ленточный фундамент, нужно соблюсти толщину подушки прямо в траншее. Операция гидроизоляции должна быть сделана достаточно аккуратно и очень тщательно, так как, засыпая траншею песком, гидроизоляционные свойства самого пенополистирола могут быть повреждены. Тут нужно обратиться за помощью к профессионалу, а если вы решили сделать ленточный фундамент собственными руками, то прочтите данные рекомендации, чтобы весь процесс строительства и находился под контролем и вы без труда выполните его самостоятельно.

Из тех видов фундаментов, которые существуют для строительства дома или дачи, именно постройка ленточного фундамента очень популярна, особенно для частного домостроения. Тут все зависит от очень разумных затрат на опалубку, на саму арматуру, на строительство бетонного фундамента для дачного дома или бани. Нужно просто выполнить расчет самого армирования фундамента и его строительства. Конечно же, построить ленточный фундамент для вашего дачного дома, правильно и надежно его армировать, залить можно собственными руками.

Арматурный каркас для ленточного фундамента

[ads1]Как известно, бетон не относится к пластичным материалам, и очень просто растрескивается при растягивающем действии. Когда на него действуют силы морозного пучения с грунта либо деформируется фундамент самого здания, с одной стороны появляется зона сжатия, а с противоположной появляется зона растяжения. В зоне растяжения появляются обычно трещины. Для их предотвращения необходимо тщательное армирование фундамента.

Армирование фундамента в углах

Оно состоит в том, что в бетонной конструкции есть каркас, состоящий из стальной арматуры. А все знают, что сталь намного устойчивей к растяжению способна принимать нагрузку на себя.

Армирование нужно делать там, где могут возникнуть зоны растяжения. Обычно это появляется на самой поверхности фундамента, и армирование необходимо делать прямо около поверхности. Для предотвращения коррозии арматурного каркаса, нужно защитить его слоем бетона. Поэтому, оптимальным расстоянием заложенной арматуры будет 3-5 см.

Арматурный каркас следует расположить в 5 см от самой поверхности. Ведь потом на фундамент будет крепиться брус или первый венец сруба бревна

Так как сложно предугадать направления деформации, Поэтому зоны растяжения следует ожидать как в верхней, так и в нижней части фундамента. Армирование фундамента следует проводить большой арматурой сверху и снизу, и она должна быть с ребристой поверхностью, для обеспечения хорошего контакта с бетоном. Оставшаяся часть каркаса может быть меньшего диаметра и с гладкой поверхностью.

Создание каркаса

Занимаясь армированием ленточного фундамента, возможно использование четырех прутков арматуры, которые соединяются между собой в определенный каркас с диаметром 6-8 мм. Между толстыми прутьями должно быть расстояние 30 см. Подобный фундамент достаточно длинный и не очень широкий, и в нем возможны продольные растяжения, и полное отсутствие поперечных. Поэтому горизонтальные прутья скорее понадобятся для того, чтобы создать каркас, а не потому, что нужно принятие какой-то нагрузки. Именно поэтому возможно использование тонких и гладких прутьев.

Видео:

Особенно важным является армированию самих углов фундамента, того места, где может появиться деформация. Его обязательно необходимо армировать арматурой, чтобы её согнутый конец заходил в стенку фундамента, а остальной конец — в противоположную (см. рисунок выше)

Часто строительство ленточного фундамента могут совместить со свайным, это также правильный вариант строительства фундамента. Такой, комбинированный вид бетонного фундамента для дома или бани также можно сделать собственными руками. А как это сделать, мы уже рассказали выше.

4 Методы укрепления фундамента существующего дома

Многие владельцы недвижимости не задумываются о фундаменте дома, пока не возникнет проблема. Однако есть веские причины подумать об инвестировании в укрепление фундамента задолго до того, как это произойдет. Наводнения, ветры и общая эрозия почвы могут со временем стать серьезной проблемой для владельцев недвижимости. К счастью, для большинства ситуаций есть решения, позволяющие предотвратить катастрофические сбои.

Фундамент дома – это то, на чем держится все остальное. Это должна быть прочная основа, способная выдержать все. Тем не менее, изменения в почве под ним (например, вызванные наводнениями) или вес над ним (например, при добавлении этажа) могут вызвать сдвиги в фундаменте. Иногда сам фонд не может справиться с этими сдвигами, и происходят разрывы.

В Хьюстоне нам приходится иметь дело с богатой глиной гумбо-почвой, которая чувствительна к изменениям содержания воды. Когда почва намокает, она расширяется вверх, оказывая давление на бетонную плиту сверху. Когда почва высыхает, она сжимается, оставляя бетонное основание без опоры.

Хорошей новостью для владельцев недвижимости является то, что большинство существующих конструкций можно укрепить. Существуют различные способы сделать это. Тем не менее, лучше всего, если инженер-строитель или подрядчик по жилищным вопросам предоставит конкретные рекомендации для вашего дома. Суть в том, что если у вашего фундамента есть проблемы, их часто можно исправить.

В некоторых случаях может быть непросто увидеть давление и силу, которым подвергается фундамент. Большинство людей никогда не задумываются об изменениях, которые они вносят в структуру, таких как добавление новых стен, изменение планировки, добавление комнат или управление накоплением влаги. Тем не менее, есть типичные явные признаки того, что фундамент нуждается в ремонте. Вот некоторые из них.

Пожалуй, наиболее распространенным признаком повреждения фундамента является образование трещин. Видимые трещины обычно появляются после скрытых, а это означает, что проблема, вероятно, серьезнее, чем кажется. Если есть какие-либо крошащиеся внешние стены, это ключевая проблема. Внутри дома в подвале могут быть видны трещины и видимые повреждения. Это все заботы.

Стены в доме могут дать больше информации о том, что происходит под ними. Если есть деформация, например, стены или потолок больше не ровные и плоские, это может указывать на то, что дом сдвинулся. Его также можно найти, заглянув в углы комнат жилища. Они могут больше не совпадать. Если углы, лепнина, стыки и потолок больше не заподлицо, это может быть проблемой.

Во многих случаях причиной повреждения фундамента является вода. Если вода не отводится должным образом от конструкции, это может привести к повреждению фундамента. Бетонный фундамент может выдержать только определенное количество влаги, прежде чем он начнет разрушаться.

Также необходимо учитывать несколько других структурных признаков. Наклонные лестницы, окна, которые больше не квадратные, полы, которые больше не ровные, и двери, которые не выровнены должным образом, также являются знаками. Вы можете заметить это, когда предметы катятся по полу в одном направлении или двери не остаются плотно закрытыми.

Если у вас есть эти признаки, возможно, пришло время рассмотреть различные решения, которые могут помочь их устранить. Правильный метод для вашей жилой структуры зависит от специфики вашей ситуации. Вот некоторые часто используемые методы.

Этот метод используется либо для увеличения глубины фундамента, либо для ремонта фундамента, если он имеет значительные повреждения. Если в здании есть трещины, особенно те, которые шире ¼ дюйма и видны, это может быть правильным методом. Доступно несколько видов подложки.

Винтовые сваи и кронштейны : Второй вид фундамента предполагает использование винтовых свай и кронштейнов, которые можно сделать вручную или с помощью экскаватора меньшего размера. Это более быстрый вариант с уменьшенным количеством вибраций, которые могут привести к повреждению других частей имущества.

Свая и балка : Этот метод подкрепления включает установку мини-сваи по обе стороны от затронутых стен. Затем под стеной убирается вся кирпичная кладка, а затем в этом месте укладывается железобетон. Это полезно в ситуациях, когда доступ ограничен или когда имеется высокая грузоподъемность.

Свайный плот : Этот метод используется, когда необходимо укрепить все здание, что встречается не так часто. Если фундамент слишком глубокий для других методов или если почва слишком твердая, можно использовать этот метод. Здесь сваи располагаются в разных местах, а затем под фундамент выламываются карманы. Затем процесс включает в себя размещение усиленных игольчатых балок, чтобы удерживать вес стены.

Еще один метод, о котором вы можете слышать, это обшивка фундаментов. Этот метод используется, когда есть колонны, требующие усиления. Это обычная необходимость при добавлении дополнительной нагрузки к стене, например, за счет расширения. Чтобы обеспечить достаточную прочность стены, может потребоваться расширить или усилить уже существующий фундамент. Для этого команда строит бетонную оболочку, которая добавляется к существующим основаниям здания.

Уборка грунта не совсем использует грязь, но это метод улучшения фундамента небольших пространств. Его часто используют для ступеней, небольших бетонных поверхностей и веранд. Цемент и другие материалы вводятся в небольшие отверстия в бетоне. Материал расширяется, что помогает поднять плиту, которая больше не выровнена, на место.

Во избежание ущерба от наводнения может потребоваться подъем дома. Это никогда не бывает простым процессом, но он может включать использование гидравлического домкрата, который помещается под дом для его подъема. Этот процесс, иногда называемый обшивкой здания, удаляет фактическую структуру здания с самого фундамента и поднимает ее с помощью винтовых домкратов. Это может помочь, когда есть необходимость переместить конструкцию или улучшить фундамент под ней.

Во всех ситуациях подрядчики должны учитывать такие вещи, как состояние бетонной плиты и остальной части дома. Им также необходимо учитывать фактический уровень повреждения и тип почвы вокруг него. Индивидуальный план почти всегда лучше.

Несомненно, основное преимущество укрепления фундамента здания состоит в том, чтобы сделать его более безопасным. Однако есть и другие преимущества. В некоторых ситуациях это помогает гарантировать, что недвижимость останется ценной и ее можно будет продать. Без ремонта может быть трудно найти покупателя. Более того, фундамент со значительными повреждениями также может затруднить страхование дома.

Legal Eagle Contractors — отмеченная наградами компания по строительству и реконструкции домов, работающая в Хьюстоне с 1978 года. случае приложения дополнительных нагрузок. Расширение и усиление существующих фундаментов может быть выполнено путем устройства бетонной оболочки к существующим основаниям.
Новая оболочка должна быть надлежащим образом прикреплена к существующему основанию и шейке колонны, чтобы гарантировать надлежащую передачу нагрузки. Это может быть достигнуто путем сверления отверстий в существующем бетоне основания и заливки эпоксидной смолой продольной арматуры кожуха.
Другая возможность – обеспечить полную длину анкеровки для продольной арматуры , удлинив кожух колонны в верхней части фундамента.
Когда опорная площадь фундамента недостаточна, размер фундамента должен быть увеличен. Если колонна также снабжена кожухом, передача нагрузки с колонны на фундамент становится легкой.
Размер «рубашки» должен выбираться таким, чтобы среднее максимальное давление фундамента не превышало рекомендуемого допустимого значения. При строительстве следует обратить внимание на то, чтобы земляные работы для новых «оболочек» не затрагивали существующие соседние фундаменты.
Возможен откол нового бетона от поверхности старого бетона под действием нагрузок. Чтобы избежать этого расщепления бетона, вокруг фундамента должно быть предусмотрено достаточное количество замкнутых колец с достаточным перекрытием или сварным соединением.
