Для хорошего самочувствия в помещении, где мы находимся, необходимо поддерживать комфортный микроклимат. Это проявляется в оптимальном соотношении уровня влажности воздуха и температуры. Чтобы иметь возможность контролировать уровень комфортного микроклимата, используется гигрометр — прибор для измерения относительной температуры и влажности воздуха в помещении. Подробнее о том, как пользоваться гигрометром психрометрическим, можно узнать ниже.

ПСИХРОМЕТРИЧЕСКИЙ ГИГРОМЕТР

Его функционирование основано на наличии двух термометров и измерении разницы тех показаний, которые они предоставляют. Для получения данных об уровне влажности воздуха внутри помещения используется этот вид психрометра.

Способ использования достаточно прост. В его основе лежит наблюдение за двумя термометрами, один из которых сухой, а другой —увлажненный. Они постоянно измеряют температуру окружающей среды, при этом второй термометр увлажняется при помощи обычной дистиллированной воды. Он показывает различные значения, и на основе разницы показаний вычисляется уровень влажности воздуха в помещении. Примитивный психрометр для домашнего использования предусматривает определение значений уровня влажности по специальной таблице, в которой указаны соответствующие показатели температуры.

Наиболее популярными современными моделями психрометрического гигрометра являются ВИТ-1 и ВИТ-2. Чтобы иметь представление об их функционировании, необходимо ознакомиться с подробной инструкцией по их использованию.

ГИГРОМЕТР: ИНСТРУКЦИЯ ПО ПРИМЕНЕНИЮ

Чтобы иметь наглядное представление о современных психрометрических гигрометрах, рассмотрим инструкции применения ВИТ-1 и ВИТ-2.

1. Психрометром ВИТ-1 измеряют уровень влажности воздуха при температуре от -5С до +25С. Применяются как для измерений внутри жилых помещений, так и в производственных, складских, тепличных и птицеводческих фермах. Как уже упоминалось выше, на лицевой панели гигрометра имеются два термометра со шкалой измерения, а также психрометрическая таблица с основными техническими параметрами психрометра и диапазонами возможной абсолютной погрешности. В инструкции упоминается, что внутри питателя всегда должна находиться дистилированная вода по ГОСТу. Для начала следует определить значение температуры воздуха по термометру, расположенному слева, затем округлить его до целого числа в градусах Цельсия. Учитывая показания «мокрого» термометра, показывающего скорость испарения влаги, следует рассчитать разницу между полученными ранее и этими значениями. Далее, зная показатель, найти его по психрометрической таблице. Следует обратить внимание на то, что на панели гигрометра расположены две таблицы: верхняя используется при максимальной разнице между значениями двух термометров до 5,5 С, а нижняя – до 11С.

Применение таблицы для поиска значения простое: по крайней левой колонке следует найти показание, указанное «сухим» термометром, а сверху выбрать значение, полученное в результате разницы между значениями «сухого» и «влажного» термометров. Точка пересечения этих двух показателей будет указывать на процентное соотношение уровня влажности воздуха.

2. Инструкция по применению гигрометра психрометрического ВИТ-2 не отличается от первого. «Влажный» термометр психрометра ВИТ-2 вместо дистиллированной воды, как в первом случае, содержит толуол. Содержание этой термометрической жидкости определяет перечень мер, которые предпринимать нельзя:

Подвергать прибор резким сотрясениям и ударам.

Протирать шкалу обоих термометров средствами с использованием кислот, спиртосодержащих жидкостей.

Подвергать приборы нагреву 45С.

Толуол токсичный и огнеопасный, поэтому следует осторожно обращаться с ним при разрушении «мокрого» термометра.

Перевозка термометра должна осуществляться только при вертикальном положении прибора. Использование прибора возможно только в закрытом помещении, когда температура воздуха в теплое время года не превышает 40С, а в холодное не опускается ниже -15С.

Диапазон измерения уровня относительной влажности воздуха зависит от температуры окружающей среды. Так, при показателях 20-23С диапазон измерения относительной влажности в % будет составлять 54-90, а при 23-26С – 40-90. Соответственно, при 26С и выше показатель изменится на 20-90%. Точность показаний психрометра обеспечивается тем, что цена делений составляет всего 0,2 С. Так же, как и ВИТ-1, прибор ВИТ-2 состоит из двух термометров со стеклянным питателем и психрометрической таблицей. Резервуар питателя увлажняется водой, после чего снимаются показания с обоих термометров. По разнице показаний «сухого» и «мокрого» термометра находится значение по числа, указанным в таблице. При снятии показаний прибор следует держать строго вертикально на уровне глаз. Минимальное время выдержки психрометра составляет 30 минут.

ГДЕ КУПИТЬ ГИГРОМЕТР

Купить гигрометр психрометрический ВИТ-1 и ВИТ-2 вы можете в нашем интернет-магазине по этой ссылке.

Возврат к списку

16.08.2019

Бесплатная консультация

Наш менеджер с удовольствием ответит на все вопросы и подготовит для Вас индивидуальное коммерческое предложение

Задать вопрос

Карта сайта

Каталог продукции

Связаться с нами

Разработка сайта: веб-студия «ONELAB»

Как пользоваться гигрометром психрометрическим

Гигрометры можно увидеть практически везде в помещениях, где требуется контролировать микроклимат. Изобретён этот прибор был в конце XIX века, и с тех пор повсеместно используется по его основному назначению: для измерения температуры воздуха и одновременно — влажности воздуха. В нашем интернет-магазине можно купить психрометр в двух вариантах исполнения: ВИТ-1 и ВИТ-2. Первый прибор предназначен для замеров влажности воздуха в диапазоне температур от 0 до 25 градусов Цельсия, второй — для работы с температурами от 15 до 40 градусов Цельсия.

Принцип действия психрометра

С момента изобретения менялся лишь дизайн стационарного прибора, который обычно вешается на стене. Но принцип его работы остаётся неизменным. На небольшую пластинку из дерева, пластика или другого материала с низкой теплопроводностью крепятся два термометра. Между ними должно быть расстояние не более 5 см.

Резервуар с расширяющейся жидкостью одного из термометров обхватывает влажный фитиль, противоположный конец которого опускается в небольшой сосуд с дистиллированной водой. Этот сосуд называется питателем, сделан он из пластика и его заполняют дистиллированной (в крайних случаях кипяченой) водой.

Термометры подписываются «Сухой» и «Увлажненный». Фитиль, которым смачивается резервуар одного из термометров, шьют в виде трубочки из гигроскопичной хлопчатобумажной ткани: шифона или батиста. Толщина шва не должна превышать 1,5 мм.

«Сухой» термометр всегда будет показывать температуру выше, чем показания увлажненного. Колбочка «Увлажненного» термометра охлаждается из-за испарения влаги с фитиля. По разнице в показаниях обоих термометров высчитывают влажность окружающего воздуха. Расчет ведется не вручную, а по психрометрической таблице, закреплённой на приборе.

Где применяются психрометры

Повсеместно психрометры используются на метеорологических станциях при ежедневном контроле погоды.

Во многих отраслях промышленности психрометры позволяют контролировать влажность воздуха в складских помещениях, для профилактики порчи товарных и прочих запасов от сырости. Незаменимы они в теплицах, животноводческих фермах и птицефабриках. В инкубаторах при слишком низкой влажности воздуха цыплята будут не способны вылупиться из яиц. При слишком высокой влажности воздуха зерно в складах начинает отсыревать, а потом «гореть», зародыши семян от этого гибнут. Семенной материал и продовольственное зерно становится непригодным к употреблению, даже животными.

В жилых помещениях желательно контролировать влажность воздуха для профилактики иссушения слизистых оболочек и кожи. Это ведет к разрушению защитного барьера и «открытию ворот» для различных инфекций. Оптимальная влажность воздуха в жилых помещениях составляет 40-60 процентов. Если она ниже нормы, то люди страдают от пересушенных слизистых оболочек и кожи, часто болеют ОРЗ. Если же влажность воздуха выше нормы, то ткани и мебель начинают отсыревать, размножается плесень и прочее аллергены, одежда портится. Вот почему психрометр должен быть в каждом доме.

Как пользоваться гигрометром психрометрическим?

Гигрометр должен быть закреплён в строго вертикальном положении на уровне глаз человека. Устанавливают его подальше от сквозняков, источников холода либо тепла. Далее опишем, как пользоваться гигрометром в быту или на работе.

По мере необходимости ёмкость питателя снимается и в него доливается дистиллированная вода. Затем питатель ставится на место так, чтобы от его открытого края до кончика термометра было не меньше 20 мм. Привязанная к термометру ткань фитилька не должна касаться стенок сосуда. Если фитиль сухой, нужно полностью окунуть его в резервуар. Замерять показания термометров можно через 30 минут после подготовки прибора к работе.

Гигрометр психрометрический ВИТ-1

Чтобы показания гигрометра были максимально точны, нужно учитывать скорость движения воздуха в помещении, и применять соответствующие поправки к замерам. Для этого на гигрометр можно дополнительно установить устройство аспирации.. Скорость движения воздуха определяется до одной десятой доли метров в секунду.

Чтобы правильно снять показания термометров, глаза наблюдателя должны находиться строго напротив верхней границы температурного столбика. При снятии показаний нельзя дышать на термометры.

К каждому гигрометру прилагается паспорт, где указаны все поправки к показаниям. Температурная шкала градуирована до 0,1 градуса Цельсия. Поправки к замерам добавляются путем простого сложения.

По разнице показаний обоих термометров, с обязательным учётом поправок, в прикреплённой к прибору психрометрической таблице смотрят значение относительной влажности окружающего воздуха. Эта цифра находится в точке пересечения строки показаний сухого термометра со столбцом разности температур «Сухого» и «Увлажненного».

•
  Если в таблице нет Вашего значения температуры сухого термометра, то его нужно округлить до ближайшего имеющегося значения.
•
  Если в таблице отсутствует полученная разность температуры, то нужно применять интерполирование (выбрать подходящий диапазон).

Обслуживание гигрометров

Чтобы прибор работал исправно, в нём необходимо регулярно менять фильтр. Нужно также следить за тем, чтобы в питателе всегда находилась дистиллированная вода. Следует подливать ее заблаговременно, как минимум, за полчаса до начала измерений. Вместо дистиллированной иногда можно использовать кипяченую воду. Кипятить ее нужно 15 минут и дольше, а затем остудить до комнатной температуры, после чего жидкость можно доливать в питатель.

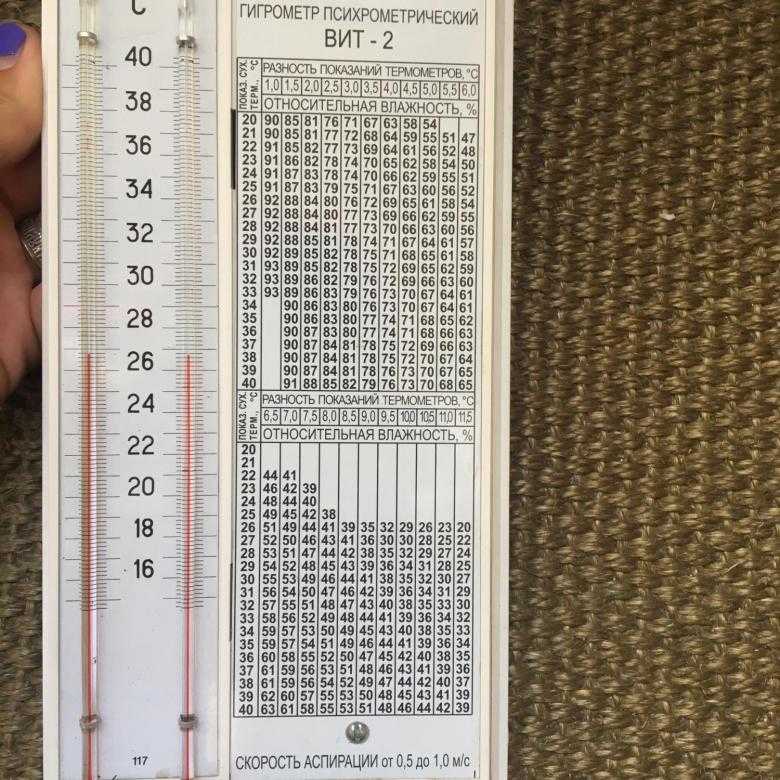

Гигрометр психрометрический ВИТ-2

Чтобы фитиль, обвязанный вокруг кончика «Увлажненного» термометра, постоянно был чистым, его нужно раз в 2 недели менять. Это при нормальной запыленности воздуха (не более 5 мг пыли на метр кубический). Если же в месте проведения измерений запылённость повышена, то фитилек нужно менять чаще. После снятия загрязнённого фитиля, резервуар термометра протирается смоченным тёплой водой ватным тампоном.

Длина нового фитиля должна быть минимум 6 см. смоченный фитиль надевается на кончик термометра и привязываться к нему хлопчатобумажной нитью. Второй кончик фитиля (длиной от 7 мм) опускается в питатель с водой.

Также обслуживание гигрометра предполагает его периодические проверки 1-2 раза в год, руководствуясь методичкой МИ-737-83. Результаты проверок должны фиксироваться в паспорте прибора.

Дополнительно

Дополнительная вкладка, для размещения информации о статьях, доставке или любого другого важного контента. Поможет вам ответить на интересующие покупателя вопросы и развеять его сомнения в покупке. Используйте её по своему усмотрению.

Вы можете убрать её или вернуть обратно, изменив одну галочку в настройках компонента. Очень удобно.

Как собрать гигрометр

••• Клип-арт Microsoft Office

Обновлено 24 апреля 2017 г.

Автор Лаура Рейнольдс

Гигрометры измеряют относительную влажность, но они хороши не только для того, чтобы сообщать нам, куда падает воздух вокруг нас между засушливым и дождливым. Нам нужно знать относительную влажность, чтобы рассчитать точку росы (температура, при которой водяной пар начнет конденсироваться в капли) и тепловой индекс (который говорит вам, какую температуру ощущает ваше тело, а не только температуру воздуха). Точка росы и тепловой индекс — это измерения, которые мы можем использовать, чтобы определить, как долго люди могут безопасно работать или играть при высокой температуре. Они также дают нам представление о том, насколько стабильна (или нестабильна) воздушная масса и насколько вероятно, что она станет плодородной средой для выращивания сильных штормов. Вы можете купить гигрометр с пружинным приводом, но гораздо интереснее сделать свой собственный гигрометр с влажным и сухим термометрами.

Купите два термометра хорошего качества, которые регистрируют одинаковую температуру. Калибровки на недорогих термометрах не очень точны. Вам действительно не нужна точная температура воздуха, но вам нужно знать разницу между показаниями сухого и смоченного термометров. Для этого подойдут любые два термометра достаточно хорошего качества, если они регистрируют точно такую ​​же температуру до внесения изменений, которые вы будете выполнять.

Отрежьте концы хлопкового шнурка для обуви. Это будет «фитилем» для вашей смоченной лампы. Вам понадобится около фута этого материала. Отделите стороны и сделайте рукав, чтобы надеть его на грушу в нижней части одного из ваших термометров. Будьте очень осторожны, чтобы не разбить и не треснуть стекло. Маленькая трубка внутри термометра представляет собой вакуум. Если это скомпрометировано, термометр не будет регистрировать точную температуру.

Закрепите оба термометра на цельном куске дерева (подойдет один на четыре) на несколько дюймов длиннее сверху, чем ваши термометры. Вы также можете установить сухой термометр выше, чем влажный. Фитиль влажного термометра должен свободно свисать в нижней части монтажной платы. Просверлите отверстие в центре верхней части монтажной доски и проденьте через него веревку для ручки-вешалки.

Повесьте свой гигрометр или держите его за бечевку, пока вы замачиваете фитиль в воде. Вы можете повесить гигрометр и опустить фитиль в емкость с водой, если хотите регулярно снимать показания, или вы можете обернуть фитиль и раскачивать гигрометр, если не хотите оставлять его навсегда. Обязательно держите фитиль смоченного термометра влажным, чтобы показания были точными.

Считайте температуру как по влажному, так и по сухому термометру через несколько минут. Вычтите температуру смоченного термометра из температуры воздуха. Используйте это число, чтобы найти относительную влажность по ссылке на диаграмму влажности ниже.

Вещи, которые вам понадобятся

• Два термометра хорошего качества
• Хлопковые шнурки для кроссовок
• Деревянный брусок для крепления
• Клей или ремешки с кнопками
• Ножницы 9036 9

Дрель0024

Чтобы рассчитать точку росы по данным вашего гигрометра, вычтите относительную влажность из 100, затем разделите на 5. Вычтите это число из температуры воздуха, чтобы получить точку росы, или температуру, при которой воздух будет полностью насыщен. Вообще говоря, чем выше точка росы, тем больше вероятность образования дождя и грозы. Например, если температура воздуха 85 градусов (F) и относительная влажность 60%, точка росы будет 77 градусов. Точки росы выше 70 градусов считаются тропическими. Если вы хотите построить гигрометр, подобный первому, построенному в 1783 году Горацием-Бенедиктом де Соссюром, ссылка на создание волосяного гигрометра включена.

Предупреждения

• Ваши результаты не будут точными, поскольку ваши термометры не являются профессионально откалиброванными научными приборами. Обязательно используйте хлопок (или муслин) для фитиля смоченной лампы. Другие материалы не будут удерживать воду, и показания вашего смоченного термометра будут такими же, как температура воздуха.

Статьи по теме

Советы

• Чтобы рассчитать точку росы по данным вашего гигрометра, вычтите относительную влажность из 100, затем разделите на 5. Вычтите это число из температуры воздуха, чтобы получить точку росы, или температура, при которой воздух будет полностью насыщен. Вообще говоря, чем выше точка росы, тем больше вероятность образования дождя и грозы. Например, если температура воздуха 85 градусов (F) и относительная влажность 60%, точка росы будет 77 градусов. Точки росы выше 70 градусов считаются тропическими.
• Если вы хотите построить гигрометр, подобный первому, построенному в 1783 году Горацием-Бенедиктом де Соссюром, ссылка на сборку волосяного гигрометра включена.

Предупреждения

• Ваши результаты не будут точными, поскольку ваши термометры не являются профессионально откалиброванными научными приборами.
• Обязательно используйте хлопок (или муслин) для смоченного фитиля. Другие материалы не будут удерживать воду, и показания вашего смоченного термометра будут такими же, как температура воздуха.

Об авторе

Многолетний заядлый садовник и домовладелица Лаура Рейнольдс сделала карьеру преподавателя и ювенальной юстиции. Вышедший на пенсию муниципальный судья Рейнольдс имеет степень по коммуникациям Университета Северного Иллинойса. Шестеро ее детей и приемных детей служили темами передовых статей, когда она работала редактором местной газеты.

Авторские фотографии

Клип-арт Microsoft Office

Влажность, точка росы и температура — Blackhawk Supply

Вы хотите рассчитать относительную влажность, точку росы или температуру воздуха? Вы попали в нужное место! Наш онлайн-калькулятор влажности и точки росы может определить предполагаемый уровень водяного пара и росы в вашей среде. Мы также объясним, как точка росы и температура в помещении влияют на влажность, и научим вас рассчитывать относительную влажность с помощью формул.

Калькулятор точки росы, температуры и относительной влажности

• Фаренгейты (ºF) / Цельсия (ºC)
• Температура — Т (°)
• Точка росы — Td (°)
• Относительная влажность — RH (%)

Температурная шкала
по Фаренгейту
Цельсия

Пожалуйста, заполните любые 2 поля ниже и нажмите «Рассчитать». Полученное значение появится в пустом поле.

Температура T (°)

Точка росы Td (°)

Относительная влажность RH (%)

Как пользоваться онлайн-калькулятором влажности и точки росы

Наш калькулятор относительной влажности, температуры воздуха и точки росы поможет вам определить оптимальные значения для вашей окружающей среды. Вот как его использовать:

1. Выберите тип температурной шкалы (по Фаренгейту: ºF; по Цельсию: ºC).

2. Введите значения точки росы (Td) и относительной влажности (RH).

3. Нажмите «Рассчитать», чтобы получить оценку необходимого значения.

Звучит сложно? Давайте разберем основы.

Что такое влажность (относительная, абсолютная и удельная)?

Влажность – это количество водяного пара, содержащегося в воздухе. Более высокие уровни содержания воды в воздухе приводят к туману и осадкам. Что еще более важно, высокий уровень влажности может вызвать конденсацию и образование плесени, которые могут воздействовать на респираторную систему человека или повредить физические объекты. Вот почему знание того, как рассчитать влажность, имеет решающее значение для библиотек, музеев, архивов и медицинских учреждений.

Температура имеет решающее значение для влажности и качества воздуха в помещении. Теплый воздух может обрабатывать больше влаги, чем более холодный воздух. Например, вода может конденсироваться, если воздух в помещении холоднее по сравнению с температурой наружного воздуха. И наоборот, воздух становится более сухим, если ваш кондиционер обогревает вашу комнату, когда на улице мороз.

Калькуляторы влажности и температуры работают на основе абсолютной, относительной и удельной влажности. Давайте рассмотрим каждый тип:

• Абсолютная влажность . Абсолютная влажность относится к точному количеству водяного пара в воздухе, независимо от текущей температуры. Этот показатель измеряется в граммах пара на кубический метр объема воздуха.

• Удельная влажность . Удельная влажность показывает, сколько граммов водяного пара содержится в килограмме воздуха.

• Относительная влажность . Это значение показывает, сколько воды находится в воздухе по сравнению с максимальным количеством водяного пара, которое он может удерживать при определенной температуре. Относительная влажность выражается в процентах воды (относительно температуры воздуха).

Относительная влажность (RH) является наиболее полезным индикатором влажности для насыщения воздуха. Метеорологи полагаются на относительную влажность для прогнозирования погоды (например, мороза, осадков, тумана и других условий).

Роса и плесень в помещении могут образовываться в зависимости от уровня относительной влажности в вашем помещении. Например, 50% относительной влажности означает, что для насыщения воздуха требуется в два раза больше воды. Такой низкий уровень влажности приводит к кашлю, раздражению глаз и проблемам с дыханием. С другой стороны, 100% относительная влажность может привести к образованию росы и плесени.

Поэтому вам необходимы базовые знания об относительной влажности и надежный калькулятор относительной влажности для предотвращения намокания термометра.

Профессионалы используют гигрометры для измерения значений относительной влажности. Кроме того, вы можете узнать, как рассчитать относительную влажность по температуре и точке росы, прочитав ниже.

Каков идеальный уровень влажности в помещении?

Обычно наиболее комфортной считается влажность 30-50%. Более низкие уровни насыщения могут вызвать сильный дискомфорт и даже зуд из-за чрезвычайно сухого воздуха.

Если воздух насыщен влажностью выше 50%, он будет казаться более горячим, чем он есть на самом деле. Высокая влажность также приводит к росту плесени и может вызвать серьезные проблемы со здоровьем. Чтобы лучше понять, как контролировать качество воздуха в помещении, прочитайте нашу статью с советами по контролю влажности.

Что такое точка росы?

Точка росы означает температуру воздуха, необходимую для достижения 100% относительной влажности (RH). При таком уровне насыщения воздуха вода будет конденсироваться и переходить в жидкую форму, что приводит к образованию росы.

Точка росы зависит от содержания воды в воздухе. Влажность вызывает повышение точки росы, а относительная влажность 100% означает, что точка росы равна температуре.

Другими словами, точка росы относится к точке, при которой воздух больше не может удерживать водяной пар. Таким образом, при понижении температуры воздуха газообразная вода превращается в жидкость. Это означает, что при повышении температуры относительная влажность уменьшается, и наоборот.

Итак, зачем вам знать о расчете точки росы и температуры воздуха? Роса сама по себе не опасна, так как это в основном конденсированная вода. Вы часто видите росу на траве или цветах после туманного дня.

Однако роса часто приводит к образованию плесени и мокрых ламп в вашем доме, что может повлиять на ваш комфорт и здоровье. Более низкая точка росы означает, что влажность в помещении препятствует испарению пота с тела, что затрудняет охлаждение. Это может вызвать раздражение кожи или высушить дыхательные пути.

Одного измерения относительной влажности недостаточно для улучшения качества воздуха в помещении. Вам необходимо поддерживать правильный уровень относительной влажности и температуры в помещении по отношению к точке росы.

Значение точки росы можно определить с помощью специальных устройств, называемых измерителями точки росы. Если у вас нет доступа к этому оборудованию, самым простым способом будет использование онлайн-калькулятора относительной влажности. Кроме того, вы можете рассчитать точку росы по значениям относительной влажности и температуры, используя приведенные ниже формулы.

Как рассчитать относительную влажность и точку росы?

Относительная влажность, точка росы и температура взаимосвязаны. Вы можете легко рассчитать точку росы по относительной влажности и температуре. Однако определение относительной влажности требует дополнительных данных.

Формула расчета относительной влажности

Не существует простого способа расчета относительной влажности. Вот некоторые формулы, которые вы можете использовать:

В этом уравнении  RH  означает относительную влажность,  E  – количество водяного пара, а  Es  – количество воды, которое было бы в воздухе при равной температуре и уровне давления.

Td относится к точке росы, а T  относится к температуре воздуха в этом уравнении.

Здесь AH означает абсолютную влажность, а AHmax   – максимальный уровень абсолютной влажности. 9 равно 2,71828.

Формула расчета точки росы

Точку росы легко рассчитать, если известны относительная влажность и температура.

В этом уравнении Td — точка росы, а RH — относительная влажность.

Важное примечание : результаты будут в градусах Цельсия.
