Правила установки анкерного болта

При проведении строительных, ремонтных, а также дизайнерских работ, часто появляется необходимость в реализации надежного крепления различных объектов как к вертикальным, так и горизонтальным поверхностям. Эти предметы могут характеризоваться большим весом и крупными размерами. В таких случаях обычно применяется крепеж специального типа – анкерный болт. Для его установки наличие специальных профессиональных навыков не обязательно. Принцип работы болта каждого из существующих видов основан на увеличении силы трения.

Разновидности

В зависимости от типа крепления анкерные болты формируют такие основные группы:

клиновые;

забивные;

разжимные;

распорные.

В отдельную категорию выделяются изделия, предназначенные для реализации нестандартных крепежных решений. Например, самозавинчивающиеся болты, рамные анкеры, оснащенные гильзой из поливинилхлорида и т. д.

Правила монтажа

Рассмотрим вопросы установки анкерных болтов из основной группы.

Анкеры клиновые

Конструктивно такое изделие представляет собой резьбовой стержень. С его одной стороны накатаны витки резьбы. На противоположном конце расположен расклинивающий механизм. Исполнен он в виде специальной муфты с продольными прорезями и конического хвостовика шпильки.

Муфта подвижная. Под воздействием завинчиваемой гайки она перемещается вдоль оси стержня и скользит по поверхности конуса. В результате муфта расширяется, обеспечивая надежную фиксацию данного крепежного элемента в технологическом основании.

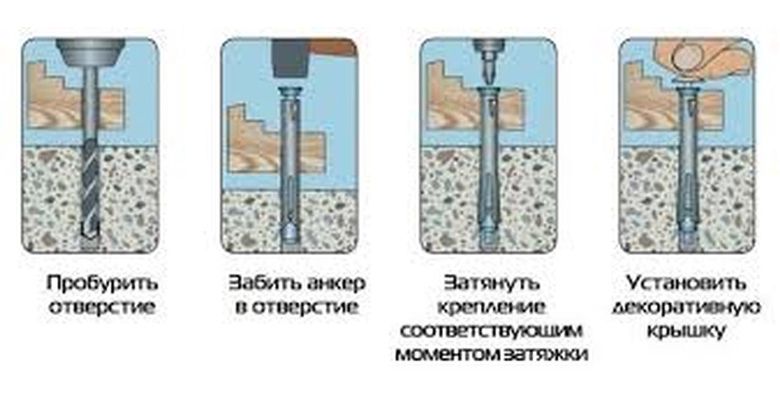

Последовательность монтажа клинового анкера такая:

сначала нужно высверлить отверстие с диаметром, равным значению данного показателя конического хвостовика;

на втором этапе необходимо удалить из созданного отверстия осколки материала основы и пыль. Особо тщательно проводить эту процедуру не обязательно;

далее анкер вставляется в отверстие. Затем его нужно забить молотком;

в завершение гайка затягивается.

При монтаже клинового анкера нужно учитывать, что по истечении некоторого времени может возникнуть необходимость в демонтаже конструкции. Но вынуть уже установленный метиз без повреждения материала основания невозможно. Чтобы избежать такое развитие событий, глубина отверстия должна быть больше длины анкера. Тогда, полностью отвинтив гайку, можно будет полностью вбить конструкцию и заделать углубление посредством цемента либо шпатлевки.

Анкеры забивные

Анкер забивной рекомендуется применять в двух случаях:

когда нужно прикрепить особо массивный предмет;

если предполагается, что прикрепленный объект будет подвергаться в процессе эксплуатации воздействию значительных динамических или статических нагрузок.

Монтаж забивного анкера осуществляется так:

в основе высверливается отверстие диаметром, таким же, как и у самой крепежной детали (главное – чтобы не больше!). А вот его глубина должна превышать длину анкера;

затем отверстие нужно очистить от образовавшихся в ходе сверления частиц-осколков материала основы и пыли;

после этого анкер необходимо вставить в подготовленное отверстие;

затем с помощью установочного приспособления распорный конус перемещается ближе к концу этой детали. В результате воздействия ударной нагрузки часть анкера с прорезями расширяется и прилегает очень плотно к внутренней поверхности отверстия;

на завершающем этапе во втулку нужно вкрутить шпильку и закрепить объект.

Более детальную информацию можно получить, просмотрев видео. Для запуска ролика наведите курсор мышки на картинку, а далее действуйте по высветившейся подсказке.

Анкеры разжимные

На сленге профессиональных строителей анкер разжимной называется «бабочка». В научно-технической литературе встречается под названием «болт Молли». Применяется для монтажа в конструкции, характеризующейся небольшой несущей способностью, картин, осветительных приборов, навесных полок, а также карнизов для штор.

Цанга на болте (может быть и на винте) выглядит, как расклинивающаяся юбка. По мере ввинчивания стержня, она упирается своими лепестками в противоположную поверхность монтажного основания. Фланец цанги оснащен специальными выступами/шипами. Они, углубляясь в базовый материал, предотвращают прокручивание либо смещение болта в процессе монтажа.

Установка разжимного анкерного болта предусматривает выполнение следующих этапов:

на опорной поверхности высверливаются сквозные отверстия;

затем в них необходимо вставить цангу разжимного анкера так, чтобы зубцы укоренились в материал основания. Если это древесина, можно использовать молоток. Когда же основание гипсокартонное лучше не рисковать, а вдавить шипы пальцами;

после этого в резьбовое отверстие необходимо ввинтить стержень элемента крепления. При этом следует контролировать степень разжатия лепестков юбки. Завершать вкручивание болта/винта нужно от руки с помощью обычной отвертки;

Закрепив разжимной анкер, можно приступать к прикреплению к основе необходимого предмета.

Рекомендуем просмотреть видео о монтаже анкерного крепежа данного вида в гипсокартон. После этого все вопросы, скорей всего, будут сняты. Запускать ролик нужно так же, как было описано выше.

Анкеры распорные

Крепежные детали данного вида по конструкции и принципу действия схожи с клиновыми анкерами. Отличие заключается в наличии «рубашки», защищающей резьбу по всей длине стержня.

По мере навинчивания фланцевой гайки, втулка перемещается вдоль шпильки, упираясь своей нижней гранью в коническую поверхность ее хвостовика. В результате втулка расклинивается, благодаря чему сам анкер прочно удерживается в бетонном основании.

Существует еще один вариант исполнения распорного анкера. Там вместо шпильки с фланцевой гайкой используется болт с шестигранной головкой. А на другом конце его стержня находится конусообразная гайка. При ввинчивании болта, эта гайка как бы втягивается во втулку, из-за чего та расклинивается и упирается в поверхность отверстия. Собственно, так и получается надежное крепление в материале основы, в том числе бетоне как средней, так и высокой плотности.

Последовательность этапов установки распорного анкера последнего варианта исполнения представлена ниже.

Сначала в материале основы нужно высверлить отверстие с диаметром расклинивающей втулки.

Затем из него нужно удалить образовавшиеся в ходе сверления частицы и пыль.

На следующем этапе втулка вставляется в отверстие.

После этого болт продевается в отверстие подлежащего креплению предмета, вставляется во втулку и наживляется от руки на резьбу конусообразной упорной гайки.

На последнем – пятом этапе болт окончательно затягивается так, чтобы поверхность подвешиваемого элемента плотно прилегла к поверхности основы.

Заключение

При выборе типа анкерного крепежа в качестве основного критерия обычно выступает характерный ему уровень несущей способности. А вот при его установке основное внимание нужно уделять моменту затягивания резьбового соединения. Если величина данного показателя будет меньше указанной в инструкции по применению, соединение может ослабнуть ввиду снижения силы трения между его компонентами. В случае, когда рекомендуемые значения будут превышены, не исключено разрушение всей конструкции по той причине, что на основание будет оказываться избыточное давление. Чтобы не допустить этих негативных явлений, необходимо пользоваться динамометрическим ключом, установив усилие затягивания, рекомендованное производителем используемого анкерного крепежа.

Please enable JavaScript to view the comments powered by Disqus. comments powered by Disqus

Внимание! Данный интернет-сайт носит исключительно информационный характер и, ни при каких условиях, не является
публичной офертой, определяемой положениями Статьи 437 (2) ГК РФ

Анкерный болт с гайкой – специфика крепежа и правила монтажа + видео

Анкерный болт с гайкой является относительно новым видом крепежного изделия, конструкция которого специально разработана для того, чтобы обеспечить надежную фиксацию предметов, отличающихся значительными габаритами и массой. Выбирая в качестве крепежа такой болт, следует хорошо разбираться не только в его технических возможностях, но и в правилах монтажа, эксплуатации и сферах применения данного изделия.

Анкерный болт с гайкой используется для закрепления в бетоне, камне и полнотелом кирпиче

Как устроен анкерный крепеж с гайкой?

Принимая во внимание тот факт, что данный крепежный механизм должен удерживать достаточно тяжелые элементы, он был тщательно продуман и переделан. Главным элементом конструкции в нем является распорная шпилька, которая имеет на одном конце форму конуса, на другом же конце нарезана метрическая резьба, на которую накручивается гайка. На шпильку по всей длине, кроме резьбовой части, надета специальная металлическая втулка с прорезями.

Работает данное устройство по принципу «распора», то есть, когда мы начинаем закручивать гайку, конусообразный конец входит во втулку и распирает ее в отверстии. Отличительной особенностью считается то, что такой анкер имеет литую шпильку, которая намного прочнее других анкерных конструкций. Ну, и, конечно, мы забыли упомянуть про гайку и в обязательном порядке стопорную шайбу, которые накручиваются со стороны резьбы. Шайба не позволяет при закручивании гайки углубляться в отверстие.

В некоторых случаях во время крепления монтажники используют в качестве дополнительного фиксатора вторую шайбу, которая закрывает отверстие на месте установки, но такой подход зависит от конкретных условий монтажа. Сферы применения такого крепежа могут быть достаточно разными: от монтажа лестничных ограждений до тяжелых металлоконструкций. Самое популярное применение на сегодняшний день – это монтаж кронштейнов под кондиционер. Само устройство имеет достаточно приличный вес, поэтому использование такого крепления полностью оправдано.

Конструкция и принцип работы

Основным компонентом болта анкерного является резьбовой стержень. На верхнюю часть навинчивается гайка, а его нижний участок выполнен в форме усеченного конуса.

Второй очень важный элемент конструкции – это цилиндрическая втулка с продольными прорезями. Наличие последних при определенных условиях обеспечивает формирование своего рода лепестков. Когда эта втулка надета на стержень, открытыми остаются только участок поверхности конического хвостовика и часть с гайкой. Таким образом, она к тому же выполняет функцию защитной «рубашки» резьбы шпильки.

Принцип работы болта анкерного типа с гайкой коротко можно описать так:

после его установки в монтажное гнездо основания в ходе завинчивания гайки хвостовик стержня втягивается в нижнее отверстие втулки;
под воздействием давления, оказываемого конусом хвостовика, втулка разжимается;
образовавшиеся лепестки упираются во внутреннюю поверхность монтажного отверстия в основании, обеспечивая надежную фиксацию всего анкерного болта. Данному явлению способствует также технология, применяемая при производстве таких крепежных деталей – втулка изготавливается методом литья. Это говорит об отсутствии на поверхности швов от сварки, наличие которых ослабляло бы ее конструкцию.

Применение плоской шайбы призвано не допустить «утопление» гайки в ходе ее затягивания в отверстие втулки.

Технические характеристики анкерных болтов

Техническая документация рекомендует проводить монтаж такого крепления в полнотелых твердых материалах, таких как бетон, цельный кирпич, природный камень. В каждом отдельном случае мы должны выбирать болт с гайкой, размеры которого обеспечат нам качественное крепление. Но стоит помнить о том, что во время монтажа при затягивании гайки шпилька подается вперед на некоторое расстояние, в результате иногда эта длина создает помеху при установке изделий, которые мы крепим.

Сегодня в магазинах можно найти крепеж практически любой длины, для различного рода задач. Как правило, начинается линейка анкерных креплений с размера шпильки в 18 миллиметров. Самый длинный крепеж достигает 400 миллиметров чистого размера крепежной шпильки. Соответственно, в зависимости от длины, мы имеем и различные диаметры, данная величина считается по диаметру втулки, под которую и сверлится отверстие.

Диаметр втулки обычно начинается с 6,5 миллиметров, это, как правило, самый маленький анкер, постепенно с увеличением длины увеличивается и диаметральное значение, на самом длинном креплении втулка может быть 20 миллиметров в обхвате, и выдерживает такой крепеж достаточно солидные нагрузки. Если вас интересует удерживающая сила такого крепежа, вы можете узнать ее из технической документации, о ней мы говорили ранее.

Параметры и требования нормативного документа

Выбирая анкерные крепежные элементы для решения определенной задачи, следует ориентироваться на соответствующую нормативную документацию (ГОСТ), в положениях которой указаны все параметры таких изделий. Требованиями ГОСТа оговариваются не только размеры и вес анкерного болта с гайкой, но другие технические характеристики (в частности, уровень максимальной нагрузки, которую он в состоянии выдержать).

Самым маленьким крепежным изделием подобного типа, согласно положениям ГОСТа, является анкер, размеры которого составляют 5х6,5х18 мм. Если он произведен из качественного материала, то способен выдержать нагрузку до 800 кгс (на вырывание). Иными словами, при помощи такого небольшого по размерам анкера можно выполнять крепление предмета, вес которого составляет 800 кг. На практике обычно выбирают анкеры, предельно допустимая нагрузка на которые, оговоренная в нормативной документации, значительно превышает показатель массы фиксируемого изделия.

В соответствии с основными параметрами (диаметр, длина, уровень допустимой нагрузки), все анкерные крепежные элементы подразделяются на несколько классов, что также указано в нормативном документе для таких изделий.

Установочные параметры анкерных болтов с гайкой

Технические характеристики анкеров

Важными параметрами болтов анкерного типа являются их размеры. Выбирая крепежное изделие по размерам, следует ориентироваться в первую очередь на вес фиксируемого с его помощью предмета: чем данный показатель выше, тем более длинным и толстым должен быть болт. Естественно, следует учитывать и толщину конструкции, в которой будет монтироваться анкер. В противном случае (если длина болта будет подобрана неправильно) вы можете пробить им стену или пол насквозь.

Минимальная длина шпильки анкерных болтов, которые выпускает современная промышленность, начинается с 18 мм. Данный параметр может достигать величины 400 мм. Если говорить о диаметре анкерных болтов с гайкой, который считается по диаметру распорной втулки, то стандартом оговаривается минимальное значение и такой величины, равное 6,5 мм. С увеличением длины шпильки диаметр анкера также увеличивается и может достигать 20 мм.

Болты, имеющие максимальный диаметр распорной втулки, естественно, обладают максимальной несущей способностью, но, выбирая такие крепежные элементы, следует учитывать состояние и размеры конструкции, в которой предполагается выполнить их монтаж.

Усиленный вариант – двухраспорный крепеж

За счет того, что требования потребителя постоянно растут, и возникает потребность в монтаже достаточно тяжеловесных конструкций, было решено немного модифицировать крепеж. Так на рынке стройматериалов появилось модифицированное изделие – анкерный болт с гайкой двухраспорный. Такая технология позволила в достаточной мере увеличить удерживающую силу такого крепления.

Сама конструкция – это все та же шпилька, но в качестве удерживающего механизма в этом случае используются две втулки, одна из которых имеет форму клина и заходит во вторую втулку. Таким образом, затягивая гайку, мы увеличиваем удерживающие свойства, равномерно распределяя силу по всей длине крепления. Такую же технологию использует в своей конструкции двухраспорный анкер с кольцом, и, как показывает практика, довольно успешно.

Такое модифицированное крепление применяют, в основном, на производствах, но не только в строительной среде. К примеру, очень часто этим монтажным элементом крепят станки в цехах. Обычно при работе станок создает некую вибрацию, которая, как правило, не нужна, и если раньше станок просто крепили к полу с помощью бетона, то сегодня проще всего использовать универсальное крепление и избавиться от нежелательной вибрации при работе.

Советы по выбору анкерных болтов

Важнейшими характеристиками данных крепежных деталей являются их рабочие размеры. Делая выбор анкерного болта на основе этих показателей, следует прежде всего учитывать массу подлежащего фиксации объекта. В данном случае просматривается такая взаимосвязь: чем навешиваемый предмет тяжелее, тем толще и, конечно же, длиннее должен быть сам анкерный болт.
Но здесь не все однозначно. Нужно учитывать еще и толщину монтажного основания. При неправильном подборе крепежа данного вида по длине, во время установки он сможет пробить насквозь стену, пол, либо потолок.

Кратко отметим другие важные моменты, касающиеся выбора анкерных болтов.

Имеются ли отечественные либо международные технические свидетельства и одобрения, подтверждающие соответствие параметров подходящих изделий требованиям стандартов.
Условия эксплуатации анкерных болтов. Возможно потребуются крепежные детали с защитным антикоррозионным покрытием.
По паспорту анкерный болт должен выдерживать внешнее воздействие, в четыре раза превышающее величину предполагаемой нагрузки. Например, нужно подвесить кондиционер массой 50 кг. Подбирать крепеж следует, предварительно сделав такие расчеты:
Р= 4×m × g, где
Р – предполагаемая нагрузка;
m – масса кондиционера, кг;
g = 9,81 м/сек2 – известный еще из курса физики средней школы параметр «ускорение свободного падения».
Подставив в формулу соответствующие численные значения, получим:
Р = 4×50×9,81=1962 кг×м/сек2.
Таким образом, анкерный болт, подбираемый для крепления кондиционера весом 50 кг, по паспорту должен выдерживать нагрузку не менее 1,962 кН. Все очень просто.

Как правильно установить анкерный болт с гайкой — пошаговая схема

Шаг 1: Диаметр отверстия под анкер

Перед тем, как высверлить отверстие под крепление, необходимо подобрать бур по бетону для перфоратора нужного диаметра. В этом случае в первую очередь руководствуйтесь размерами вашего крепления. Ни в коем случае не рекомендуется рассверливать отверстие, если втулка в него не входит. Лучше пройтись сверлом того же диаметра еще раз, и отверстие станет немного больше. Если рассверлить место крепежа сверлом большего диаметра, втулка может свободно в нем «гулять», при этом распорный механизм попросту не сможет выполнять удерживающие функции.

Шаг 2: Очистка места крепления от мусора

Не секрет, что после сверления в готовом отверстии остается мусор после работы перфоратором. Как раз эти крошки и пыль создают помеху при установке болта на место монтажа. Особенно трудно установить в неочищенное отверстие двухраспорный механизм, такой крепеж имеет втулку, которая немного шире обычной. Поэтому перед установкой качественно прочистите отверстие, в случае необходимости используйте строительный или бытовой пылесос.

Шаг 3: Правильная установка тяжелых элементов

После того, как вы вставили болт в отверстие, не спешите монтировать ваше устройство, при этом закручивать гайки, есть более практичное решение. После установки анкера, не навешивая изделие, затяните гаечным ключом болт до отказа. Затяжку нужно проводить до тех пор, пока шпилька не разопрет втулку, и крепление, так сказать, примет рабочий режим. После этого можно отдать гайку и на шпильки, которые уже прочно держатся в посадочном отверстии, установить прибор, и спокойно зажать его гайками.

Автор: Михаил Малофеев
Распечатать

Оцените статью:

(9 голосов, среднее: 3.7 из 5)
Поделитесь с друзьями!

Виды анкерных болтов и сферы их применения

Такое крепежное изделие, как анкерный болт, представлено на современном строительном рынке в различном конструктивном исполнении. Наряду с универсальными крепежными изделиями подобного типа, производители выпускают анкерные болты, предназначенные для решения узкоспециализированных монтажных задач.

Чтобы правильно выбрать крепеж данного типа, необходимо не только хорошо разбираться в его разновидностях, но и знать, какие виды анкеров применяются в тех или иных случаях. Рассмотрим наиболее популярные виды анкерных крепежных элементов, сферы их применения и обоснованность их выбора в конкретной ситуации.

С гайкой
Это наиболее простой анкер, состоящий из резьбовой шпильки с конусообразным нижним концом, распорной втулки с продольными боковыми прорезями и гайки, при помощи которой такой болт фиксируется в посадочном отверстии. Принцип действия такого крепежного приспособления достаточно прост: вся его конструкция помещается в предварительно подготовленное отверстие, диаметр которого должен соответствовать поперечному размеру распорной втулки; при закручивании гайки резьбовой элемент начинает втягиваться в отверстие распорной втулки, разжимая ее своим конусным наконечником. Таким образом, увеличившаяся в диаметре распорная втулка обеспечивает надежное крепление анкерного болта в посадочном отверстии.

Анкерные болты изготавливаются из различных сталей для крепления в сухих местах, с повышенной влажностью и для использования в агрессивных средах

Современная промышленность выпускает анкерные болты, оснащенные гайкой, в широком диапазоне размеров. Так, минимальный диаметр таких крепежных изделий соответствует 6 мм, а максимальный может доходить до 28 мм. Что касается длины, то она может находиться в интервале 60–300 мм. Выбирая такой анкер, следует иметь в виду, что эффективным он будет лишь в тех случаях, когда крепление с его помощью выполняется в строительных материалах с плотной внутренней структурой (сюда относится бетон, природный камень, полнотелый кирпич и др.).

С крюком

Анкерный болт данного типа отличается от предыдущего только тем, что его верхнюю часть венчает не прямолинейный резьбовой конец, а крюк, обеспечивающий удобство монтажа различных навесных изделий. Гайка, также используемая в конструкции такого анкера и расположенная непосредственно под его крюком, необходима только для того, чтобы обеспечить разжимание распорной втулки и, соответственно, ее надежную фиксацию в стене или любой другой строительной конструкции.

Технические параметры анкерных болтов с крюком (нажмите для увеличения)

Основное удобство этого анкерного болта заключается в том, что закрепленный на его крюке предмет можно снять в любой момент, если в этом возникла необходимость. Анкеры данного типа чаще всего используют для монтажа светильников и люстр, крепления к поверхности стен нагревателей воды и других бытовых устройств.

С кольцом

От предыдущего такой анкер отличается тем, что его верхнюю часть венчает не крюк, а кольцо или полукольцо. При этом принцип, по которому он работает, аналогичен действию анкерных болтов двух предыдущих типов. Кольцо, которым заканчивается верхняя часть такого крепежа, очень удобно использовать для монтажа различных предметов и элементов конструкций.

Анкерный болт с кольцом защищается антикоррозийным покрытием белого или желтого цвета

Размеры конструкционных элементов анкерного болта с кольцом могут быть различными. Он успешно используется для навешивания различных предметов к потолочным конструкциям, с его помощью очень удобно выполнять различные растяжки, крепить тросы, цепи, кабельные трассы, строительные леса и др.

Двухраспорные

Такие анкеры отличаются от обычных распорных тем, что в их конструкции имеется сразу две втулки, разжимающиеся в процессе закручивания резьбового элемента. Принцип действия двухраспорных анкерных болтов заключается в том, что при закручивании винта одна из распорных втулок входит во вторую, разжимая ее. При этом первая втулка, в которую вкручивается винт, разжимается тоже. За счет большей площади сцепления со стенками посадочного отверстия, обеспечиваемой таким анкерным болтом, использовать его можно для выполнения монтажа в пористых и даже пустотелых строительных материалах.

Разновидности двураспорных анкеров
Клиновые
Анкеры клинового типа из-за своей высокой стоимости не нашли широкого применения ни в строительстве, ни при выполнении ремонтных работ. Их цена объясняется сложностью их конструкции, которую можно оценить даже по фото. Винт такого анкерного болта при завинчивании воздействует на свободно передвигающийся по внутренней части отверстия в распорной втулке клиновой элемент. Именно последний, оказывая давление на распорную втулку изнутри, обеспечивает ее максимальное разжимание.

Анкер-болт клинового типа считается модернизацией стандартного анкера
Забивные
За разжимание распорной втулки анкерного болта, конструкция которого в корне отличается от устройства всех вышеперечисленных, отвечает не винт, а специальное ударное устройство, которое часто называют просто гвоздем. Процесс крепления такого анкера в строительной конструкции выглядит следующим образом. В посадочное отверстие в строительной конструкции помещается только втулка, которую разжимают посредством воздействия на нее специального ударного элемента. После надежной фиксации распорной втулки в отверстии ударный элемент из нее извлекается и вместо него вкручивается болт или шпилька, на которые и навешивается фиксируемый предмет.

Размеры и параметры забивных анкеров (нажмите для увеличения)
С шестигранной головкой
Основным элементом крепежа данного типа является обычный болт, который вставляют в имеющее конусообразную форму отверстие в распорной втулке. Расширяя отверстие, анкерный болт тем самым разжимает лепестки распорной втулки, обеспечивая ее надежную фиксацию в посадочном отверстии. Разновидностью таких крепежных изделий являются анкеры, на верхней части которых выполнены прорези под крестовую отвертку. С учетом того, что отвертка не может обеспечить таких усилий, как гаечный ключ, анкеры подобного типа изготавливаются только небольших размеров (их диаметр, как правило, не превышает 12 мм).

Параметры анкерных болтов с шестигранной головкой (нажмите для увеличения)

Таким образом, на современном рынке представлены самые разные виды анкеров. Основным требованием к ним является высокая надежность крепления, поэтому выбирать их следует с учетом не только размеров и массы фиксируемого предмета, но и прочностных характеристик материала строительной конструкции и ряда других параметров.

Химические анкеры

Первые анкерные болты используются реже из-за высокой цены. Их действие довольно таки простое, перед установкой самого анкера в отверстие вставляется пузыречек с клеем, при вкручивании болта он лопается и крепко схватывает крепление.

Таким образом крепеж получается более надежным. Однако при использовании данного вида анкера придется некоторое время ждать застывания клея.

Heavy Stuff on Walls — Как использовать настенные болты?

Вам когда-нибудь хотелось прикрепить что-то очень тяжелое к стене, полу или потолку? И я имею в виду тупо тяжелые… как гигантские телевизоры на консолях, сетевые шкафы или огромные, нелепо тяжелые радиаторы? Добро пожаловать в мир Wall Bolt! Сегодня мы рассмотрим, как использовать стеновые болты / распорные анкеры.

Полное видео смотрите здесь:

Как крепить к стенам ДЕЙСТВИТЕЛЬНО ТЯЖЕЛЫЕ вещи? Встречайте НАСТЕННЫЙ БОЛТ!

Посмотрите это видео на YouTube.

Прежде чем я начну, вы не будете засыпаны всплывающими окнами или рекламой на этом сайте, так как я независим и полагаюсь на партнерские ссылки, самый честный способ финансирования Интернета. Используя ссылки в статье, вы вносите свой вклад в то, чтобы этот сайт оставался бесплатным, и это не стоит вам ни копейки. Я ссылаюсь только на продукты, которые я использую в настоящее время или собираюсь использовать — вы можете прочитать больше о партнерских ссылках здесь. Спасибо!

Используемые инструменты и изделия

Дрель Makita SDS (Великобритания/США)
Makita Combi / Набор ударных сверл (Великобритания / США)
Шурупы M8 x 60 мм Защитные анкеры (Великобритания)
Двусторонняя метрическая рулетка

Помните, что вы можете найти подробный список инструментов и продуктов, которые Я знаю и доверяю на этой странице. Надеюсь, вы найдете это полезным.

Введение

Стеновые болты — это самое прочное механическое крепление, которое я когда-либо использовал. Они могут выдерживать ОГРОМНЫЕ нагрузки и являются моими любимыми креплениями для гигантских телевизоров, больших шкафов, тяжелых радиаторов или чего-либо еще, где обычные пластиковые заглушки просто не подходят. Они носят разные названия:

Стеновые болты
Rawlplug называют их Rawlbolts
Screwfix называют их защитными анкерами
Fischer называет их Wallbolts

Я всегда называл их стеновыми болтами — они также очень похожи на анкеры «втулки». и я видел, что некоторые поставщики также называют их под этим именем (хотя анкерные втулки имеют немного другую конструкцию).

Они предназначены ТОЛЬКО для использования на твердых поверхностях, таких как бетон, кирпич или каменная кладка. Они не годятся для гипсокартона или деревянных стен. Я успешно использовал их на стенах с точками и мазками, но вам нужно сделать прокладку, чтобы заполнить полость между гипсокартоном и блочной кладкой, иначе вы в конечном итоге раздавите гипсокартон, когда будете затягивать болт.

Как использовать настенные болты

Те, которые я показываю вам в видео выше, имеют размер M8 x 60 мм и требуют отверстия диаметром 14 мм. Я бы почти всегда использовал для этого дрель SDS, так как она позволяет легко сверлить такое большое отверстие в бетоне — с обычной комбинированной дрелью вы будете работать вечно. Мне нравится устанавливать ограничитель глубины на общую длину болта — вы не хотите, чтобы он «упирался» в отверстие. Пропылесосьте отверстие после того, как просверлите его — если на резьбу настенного болта попадет пыль или мусор, у вас проблемы!

Я предпочитаю прикреплять стенной болт к фитингу, а затем прикреплять всю сборку к стене. Преимущество этого способа заключается в том, что у вас меньше шансов столкнуться с проблемами, связанными с попаданием в резьбу мусора. Это не всегда возможно с такими вещами, как гигантские тяжелые радиаторы. Поверьте мне, если вы застряли в резьбе, может быть ОЧЕНЬ трудно удалить болт. В худшем случае вам придется отрезать его и начать заново — не самая приятная работа с углеродистой сталью.

После того, как болт окажется в отверстии, его просто нужно затянуть. По мере затягивания болта скошенная концевая часть втягивается в фитинг, заставляя его расширяться. Чем больше вы его затягиваете, тем больше он расширяется – вот и все! Обычно я делаю их «удобно тугими», используя набор насадок. После того, как вы сделаете несколько, вы привыкнете к тому, насколько тугими они должны быть. Если вы используете их в промышленных целях, вам следует использовать динамометрический ключ и следовать рекомендациям производителя.

Использование распорных анкеров в кирпичных или блочных стенах

Во-первых, как обычно, всегда следуйте спецификациям производителя. В небытовых/промышленных ситуациях всегда следуйте рекомендациям вашего инженера-строителя.

Помимо этого, я уже много лет очень успешно использую распорные анкеры, подобные этим, в кирпичных, блочных и каменных стенах. В этом сценарии следует учитывать два основных фактора:

Насколько близко вы находитесь к краю кирпича/блока и может ли анкер расколоться при затягивании?
Является ли кирпич/блок пустотелым?

Растрескивание кирпичей из-за расширяющихся анкеров

Короче говоря, не используйте их близко к краю кирпичей или блоков на внешнем углу стены! Честно говоря, это относится и к монолитному бетону. На самом деле это редко представляет серьезную проблему для внутренних стен, поскольку кирпич, в котором вы сверлите, скорее всего, будет поддерживаться окружающими кирпичами. Обычно это предотвращает растрескивание, так как кирпичу некуда деваться. В худшем случае, если он треснет, это вряд ли будет структурным, он будет закрыт штукатуркой, и вы все равно сможете затянуть болт, чтобы получить прочную фиксацию. Если вы используете их на открытом кирпиче и не хотите делать ставку на неприглядную трещину, вам, вероятно, лучше всего выбрать другой тип крепления. Для стандартной конструкции внутренних кирпичных стен в старых домах викторианской эпохи, где обычно используется полнотелый кирпич, все должно быть в порядке.

Использование распорных анкеров в стенах из пустотелых блоков/кирпича

Распорные анкеры предназначены только для использования в сплошных стенах, т. е. они не годятся для пустотелых блоков или современного пустотелого кирпича, поскольку анкеру не за что зацепиться. Вы действительно рискуете в зависимости от того, попадете ли вы в сплошную или полую секцию, например, в крестовину кирпича. По этой причине вам может понадобиться альтернативное решение для крепления наружных стен. Еще один лайфхак — использовать минометную линию — не идеальный вариант, но может работать с (см. выше).

Внутренние несущие стены, скорее всего, будут сделаны из массивных блоков в новых домах в Великобритании или из полнотелого кирпича в старых викторианских домах, в любом случае у вас все будет хорошо. Другое дело газоблоки низкой плотности, такие как Термалит, см. ниже.

Скрытое преимущество расширяющихся анкеров и растворных линий

Когда вы прикрепляете что-то к стенам в домах, вы редко знаете, из чего сделана эта стена, пока не начнете сверлить. Даже в этом случае есть разумный шанс, что вы рано или поздно наткнетесь на линию минометов. Этот раствор иногда может быть довольно твердым. Иногда, особенно в старых домах, он может напоминать сухой песок с солнечного пляжа. В идеале вам нужно пересверлить и найти новые точки крепления в полнотелом кирпиче/блоке, но это не всегда возможно. Химические фиксаторы в этом случае бесполезны. Это также большая проблема для саморезов по бетону.

Однако расширяющийся якорь может стать потенциальным решением проблемы. Не нужно много сверлить, чтобы сделать 10-миллиметровый растворный шов до 14-миллиметрового отверстия. Вставьте исправление и продолжайте как обычно. Анкер может цепляться за верхний/нижний кирпичи или боковые стороны кирпичей в вертикальном шве. Это имеет дополнительное преимущество, заключающееся в том, что кирпичи/блоки не растрескиваются. Однако это совершенно нестандартный хак, так что рискуйте!

Распорные анкеры в блоках низкой плотности (термалит)

Блоки низкой плотности обладают многими преимуществами по сравнению с другими строительными материалами. Они обладают очень высокими теплоизоляционными свойствами, поэтому отлично подходят для наружного применения, где требуются низкие коэффициенты теплопередачи. Их также легко обрабатывать и резать.

Thermalite Aircrete Turbo Block – идентифицируется по 6 волнистым линиям царапин

Основной недостаток с точки зрения столярных работ заключается в том, что к ним сложно прикрепить что-либо. Они настолько мягкие, что в них можно вставить отвертку голыми руками. Традиционные пробки и винты просто не очень хорошо работают. В точечно-мазочной конструкции гипсокартон лучше фиксируется, чем кладка из блоков ниже.

Таким образом, для очень тяжелых вещей в газобетоне вам, вероятно, лучше всего подойдет химическое крепление, такое как конусная дрель Fischer Undercut PBB, используемая с инъекционным раствором, таким как Fischer FIS V. В собственных тестах Fischer это дало безопасные нагрузки около 100 кг на фитинг. В качестве альтернативы обратите внимание на систему Fischer Aircrete Anchor FPX-I. Их недостатки:

Они дорогие
Трудно достать на внутреннем рынке
Сложно использовать
Время высыхания смоляных креплений

Я использовал традиционные анкеры для экранов и стеновые болты в блоках с низкой плотностью, но это действительно не рекомендуемое решение. Попробуйте на свой страх и риск и посмотрите это пространство для полного теста!

Другие соображения, например. вибрация

Одним из последних соображений, касающихся расширяющихся металлических анкеров, является вибрация. Могут ли они со временем ослабнуть? Я никогда не видел, чтобы это происходило со статическими объектами. Я также никогда не видел, чтобы это происходило с вибрирующим оборудованием, но это, безусловно, могло произойти. Это то, что вы должны проверить сами, так как все будет зависеть от того, насколько сильна вибрация / движение.

Химическая смола против механических креплений

Опять же, в промышленных применениях это то, что должен указать инженер-строитель. Как механические, так и химические крепления доступны в широком диапазоне размеров, чтобы охватить большинство мыслимых значений грузоподъемности. Как упоминалось в приведенном выше видео, ваш больший риск заключается в том, что стена рухнет до того, как выйдет из строя фитинг. Так что будьте особенно осторожны при одностворчатом строительстве! (например, стены гаража)

Самым большим недостатком химического способа является то, что неправильное использование может привести к очень слабому, почти бесполезному креплению. Я видел несколько неудачных попыток фиксации смолы. Я никогда не видел, чтобы механический настенный болт откручивался. Нужно взвесить все за и против:

Химические фиксации — Pros

Очень сильные, если правильно использовано
Менее риск растрескивания
Автоматически водонепроницаемые (обычно)
Менее проблематично с вибрацией
очень постоянный

Химические прикрепления – Собирались

. время

Потенциально длительное время отверждения смолы
Необходимо учитывать температуру
Труднее правильно установить
Ничего хорошего, если вы попали в линию раствора
Дорого
Очень постоянный

Механические фиксации — PROS

Легко в использовании
Съемный
можно загрузить сразу
. Механические крепления – минусы
- Может вызвать растрескивание
- Если резьба засорится, у вас проблемы
- Проблема может быть в вибрации
Еще один момент, который я не упомянул выше, — это класс огнестойкости, поскольку он может варьироваться от фитинга к фиттингу. Если рейтинг огнестойкости является соображением, то это то, что вам нужно исследовать как для химических, так и для механических креплений.
Подводя итоги
Короче говоря, стеновые болты по-прежнему являются фантастическим продуктом и решением проблем для крепления тяжелых предметов к стенам, потолку и полу. Как и во всем, существует миллион различных способов достижения одного и того же результата. Проведите собственное исследование и всегда следуйте инструкциям производителя. Для меня настенные болты остаются основной частью моего запаса крепежа.
Дополнительное чтение
- Отчет Fischer Fixings Thermalite Blocks (2002)
- Отличная статья от Mark Salmon in the Extn + Fixings Magazine
Последний обновление: 25 августа 2018 г.
Опубликовано: 25 августа 2018
9000 2
