Как отремонтировать бетономешалку: Ремонт бетономешалки своими руками: инструментарий

Содержание

Ремонт бетономешалки своими руками

Ремонт бетономешалки в ряде случаев возможен без привлечения специалистов: некоторые неполадки человек может устранить самостоятельно при наличии небольшого опыта. Не стоит пытаться починить трудные поломки своими руками: можно еще сильнее испортить приспособление в процессе.

Содержание

  • 1 Признаки неисправности
  • 2 Что нужно для устранения неисправностей?
  • 3 Как разобрать бетоносмеситель?
  • 4 Как снять грушу с бетономешалки?
  • 5 Ремонт своими руками
    • 5.1 Замена подшипника
    • 5.2 Ремонт кнопки
    • 5.3 Ремонт ремня и замена шкива
    • 5.4 Ремонт ведущей шестерни и венцов
    • 5.5 Замена конденсатора электродвигателя
  • 6 Как предотвратить неисправности?

Признаки неисправности

Определить наличие неисправностей нетрудно: если прибор сломался, он будет работать некорректно.

Провести диагностику, выяснить, какая деталь сломана, можно, обратив внимание на  запуск. В некоторых случаях диагностика может осложняться; тогда рекомендуется обращаться к специалистам. Поломки случаются редко. Чаще всего их причиной становится износ деталей либо некорректное использование приспособления, нарушение правил его эксплуатации — несоблюдение условий хранения, чрезмерная загрузка во время работы.

Если испорчен ременной привод, ремень будет постоянно слетать. Мотор будет работать (можно расслышать характерное гудение). Барабан запустить, однако, не получится. При неисправностях в подшипнике скорость вращения сильно замедлится, окажется недостаточной для правильной работы прибора.

Запуск будет слишком медленным, будет раздаваться нехарактерное гудение вместо жужжания при включении. Если испорчен конденсатор электродвигателя, двигатель будет гудеть после запуска, но вращаться не начнет.

Сломаться могут и шестеренки: при этом наблюдаются рывки при вращении груши смесителя, раздается специфический хруст. При некорректной работе кнопки включения барабан сразу прекратит движение, как только человек перестанет зажимать кнопку пуска.

Что нужно для устранения неисправностей?

Набор инструментов, которые придется использовать, чтобы отремонтировать вышедший из строя элемент, отличается в зависимости от локализации поломки. Чаще всего нужно приобрести новую запчасть, — она должна быть идентична испорченной.

Из инструментария может потребоваться гаечный, разводной и газовый ключи, плоскогубцы, съемник подшипников, кувалда или крупный молоток, штангенциркуль, набор отверток, зубило, пинцет, тестер, тиски и нож. Иногда требуются и другие приспособления, но их применение нужно в редких случаях.

Как разобрать бетоносмеситель?

Ремонт бетономешалок требует почти полного разбора устройства. Сначала необходимо перевернуть грушу и удалить крепежный болт, соединяющий траверсу и вал. Если части крепко соединены, нужно выкрутить болт без шайбы: так вероятность испортить резьбу снизится.

С помощью проходящей по диаметру наставки следует выбить вал. Затем можно снимать с траверсы грушу, опоры которой потом разбирают, выкручивая болты. Когда вал с подшипниками будет извлечен, нужно установить его на любую опору. С помощью легких хлопков деталь удаляют из подшипника.

Как снять грушу с бетономешалки?

Для проведения операции потребуется использовать газовый и рожковый ключи и трехлапый съемник. С помощью газового ключа нужно открутить контргайку. После этого выкручивается и гайка крепления груши. Затем берут рожковый ключ, которым откручивают стопорный болт сбоку.

Если после этого груша не выпадет, придется произвести установку трехлапого съемника и выдавить вал. При этом груша должна выпасть. Следует проводить операцию аккуратно, чтобы не потерять регулировочные шайбы.

Ремонт своими руками

Проведение ремонта бетономешалки своими руками без опыта возможно; чаще всего трудностей не возникает даже у новичков. Важно соблюдать в процессе технику безопасности, правильно подбирать сменные детали, купить которые можно в специализированных строительных магазинах.

Если возникают затруднения с определением локализации поломки, ее устранением, в Москве и других крупных городах можно вызвать специалистов, которые починят прибор. Пока гарантийный срок не истек, лучше воспользоваться услугами мастеров, а не пытаться ремонтировать своими руками.

Замена подшипника

Часто нарушения в работе прибора вызваны неисправностью подшипников: эти детали быстро изнашиваются. Стоимость их не слишком велика, а замену легко произвести без помощи профессионала. Сначала придется снять коробку с мотором, грушу и ведущую шестерню, со стороны которой затем снимают стопорное кольцо.

Лучше снимать подшипники, используя специальный инструмент, но справиться с задачей возможно и без него: придется резко выбить вал, после чего установить его на опору и извлечь подшипники с помощью трубы, подходящей по диаметру.

Когда новые запчасти будут установлены на место испорченных, следует смазать вал литолом, после чего собрать устройство (для этого нужно в обратном порядке повторить все прежние действия).

Ремонт кнопки

Кнопка, представляющая собой магнитный пускатель, тоже может быть легко отремонтирована в домашних условиях. Сначала снимают кожух: чаще всего для этого нужны плоскогубцы и крестовая отвертка. После этого открывается доступ к 5 проводам. Их отсоединяют, после чего удаляют кнопку.

Испорченную деталь внимательно осматривают, предварительно разобрав. Чаще всего требуется произвести чистку от нагара (для этого применяется мелкозернистая наждачная бумага). После производят сборку.

Ремонт ремня и замена шкива

Для починки испорченного ремня нужно знать, как разобрать бетономешалку: это придется сделать в начале ремонта. Сначала потребуется снять коробку, после чего отсоединить контакты. В некоторых случаях специальный ремонт не требуется: если ремень соскальзывает, но его целостность не нарушена, для нормализации работы устройства достаточно вернуть его на прежнее место.

Если ремень испорчен, нужно заменить его. Определить, что требуется замена, можно, обнаружив расплавленную часть резинового привода.

Шкив тоже может испортиться: чаще всего это происходит из-за интенсивных нагрузок, при которых сцепление ухудшается, пластиковая деталь разрушается при контакте со стальной стороной вала. Чтобы произвести замену, откручивают болты крепления электродвигателя, снимают шкив и коробку. Стопорное кольцо разжимают. После старый шкив удаляется. На его место устанавливают новую деталь. В обратном порядке производят сборку бетономешалки.

Ремонт ведущей шестерни и венцов

Часто для ремонта не приходится снимать грушу. Процедура осуществляется с помощью ключа на 10, которым выкручивают фиксирующий болт. Снимают шайбу, после — шестеренку. На валу при этом остается некрупная шпонка, которую нужно аккуратно извлечь. Затем с использованием новой шестерни осуществляют монтаж, повторяя в обратном порядке действия.

Реже происходят поломки венечного колеса. Чтобы устранить их, придется открутить удерживающие деталь на груше болты. Поскольку крепятся эти части к нижней стороне емкости, придется производить разборку бетономешалки. Когда емкость будет отсоединена от траверсы, старую венечную шестерню откручивают, на ее место крепят новую. Рекомендуется одновременно совершить и замену ведущей.

Замена конденсатора электродвигателя

Если бетономешалка не запускается, но гудит, придется чинить электродвигатель. Нужно демонтировать конденсатор и установить на его место новый, подходящий бетоносмесителю по параметрам.

Важно тщательно изучить информацию на корпусе детали, чтобы приобрести подходящую замену: если купленная запчасть не будет подходить, работа не наладится, придется повторно проводить указанные манипуляции.

Сначала снимается кожух, затем от конденсатора отключают провода. После сломанная деталь удаляется (распознать поломку можно, если конденсатор вспучился или начал источать сильный запах жженной пластмассы), на ее место ставят новую, подключают провода и возвращают на прежнее место кожух.

Как предотвратить неисправности?

Чтобы не пришлось чинить устройство, необходимо правильно ухаживать за ним. Соблюдение рекомендаций, правил работы поможет избежать поломок или сделать их более редкими. Важно избегать контактов блока управления с водой и любыми другими жидкостями.

Заполнение барабана не должно превышать 75-80% от указанной в инструкции нормы: изготовить больше бетона не удастся, прибор легко может сломаться. Следить нужно и за напряжением в сети, куда приспособление подключается: оно не должно превышать предельное допустимое (узнать его можно у производителя).

Важно также регулярно смазывать шестеренки и вал, используя специальные средства. Рекомендуется регулярно проводить осмотр, даже если признаков неисправностей не наблюдается, прибор хорошо работает.

Это поможет своевременно заметить нежелательные изменения, не допустить более сложных поломок. После каждого использования следует тщательно очищать, промывать рабочие узлы от остатков использованной смеси.

Использовать бетономешалку нужно только по назначению. Не следует применять ее с какой-либо другой целью: это может сильно сократить срок службы устаройства.

замена подшипников своими руками, как снять и разобрать барабан, биение венца, неисправности и их устранение

Любая строительная техника выходит из строя. Бетономешалка – не исключение. Поломки бетономешалки возникают по причине неправильной эксплуатации, износа деталей, чрезмерной нагрузки и неграмотного хранения. Ремонт своими руками возможен, если есть три составляющих: специализированные инструменты, практический опыт и необходимые знания.

Содержание

  1. Признаки неисправности
  2. Что нужно для устранения неисправностей?
  3. Как разобрать бетоносмеситель?
  4. Ремонт своими руками
  5. Как поменять подшипник
  6. Как отремонтировать кнопку?
  7. Как отремонтировать ремень и заменить шкив?
  8. Как отремонтировать ведущую шестерню и венцы?
  9. Замена конденсатора электродвигателя
  10. Как предотвратить неисправности?

Признаки неисправности

Иногда бывает непросто определить, какая конкретно деталь бетономешалки повредилась, и что именно нуждается в ремонте. А поломку позволит определить таблица:

Неисправная детальПризнаки
Ременной привод
  • Мотор работает и гудит, но барабан бетономешалки не запускается;
  • Сам ремень слетает.
Подшипник
  • Бетономешалка крутится недостаточно быстро;
  • Замедленный запуск бетономешалки;
  • Настораживающий звук мотора – гудение вместо жужжания.
ШестеренкиВо время эксплуатации груша смесителя крутится рывками со специфическим хрустом.
Кнопка вкл./выкл.При включении барабан тут же прекращает работу, если убрать палец с кнопки.
Конденсатор электродвигателяПри запуске двигатель гудит и не вращается.

На практике поломка бетономешалки и ее последующий ремонт – явление не слишком распространенное. А чаще всего бетономешалка перестает работать из-за нарушенной схемы управления. Например, из-за запуска, который осуществляется напрямую, а кнопка включения игнорируется. Это ведет к выходу из строя теплового реле мотора. В связи с повышением температуры обмотки изоляция разрушается, бетономешалка ломается, и возникает нужда в ремонте.

Что нужно для устранения неисправностей?

После выяснения, какая же именно деталь бетономешалки вышла из строя и нуждается в ремонте, следует приобрести новую запчасть и подготовить необходимый для ремонта инструментарий:

  • Набор из гаечного, разводного и газового ключей;
  • Плоскогубцы и пассатижи;
  • Съемник подшипников;
  • Кувалда или молоток;
  • Штангенциркуль;
  • Отвертка;
  • Зубило;
  • Пинцет;
  • Тестер;
  • Тиски;
  • Нож.

Вот основной, но далеко не полный перечень инструментов, которые могут понадобиться для ремонта бетономешалки. Он конкретизируется при выяснении характера и степени определенной поломки.

Как разобрать бетоносмеситель?

Ремонт или замена некоторых запчастей потребует почти полного разбора бетономешалки. На примере ремонта подшипников рассмотрим, как разобрать бетономешалку:

  1. Груша переворачивается и при помощи ключа извлекается крепежный болт, соединяющий вал с траверсой;
  2. Если вал крепко сидит в траверсе, вкручивается болт без шайбы. Это сведет к минимуму риск повреждения резьбы;
  3. Вал аккуратно выбивается наставкой, которая подходит по диаметру, и груша снимается с траверсы;
  4. Опора груши разбирается за счет откручивания болтов;
  5. Вал с подшипниками извлекается, а затем устанавливается на любую опору и легкими хлопками выбивается из подшипника;
  6. Подшипники обновляются и начинается сбор бетономешалки;
  7. Опора крепится на грушу;
  8. Болты устанавливаются на свое место и крепко закручиваются ключом;
  9. Груша ставится обратно на траверсу, которая предварительно опускается. Вал с грушей насаживается сверху;
  10. Осуществляется усадка вала в посадочную зону траверсы;
  11. Закручиваются крепежные болты.

Если ремонт подшипников выполнен грамотно, бетономешалка успешно продолжит свою службу.

Ремонт своими руками

Собственноручный ремонт бетономешалки потребует определенных навыков, инструментов и соблюдения техники безопасности. Рассмотрим самые популярные поломки, требующие ремонта.

Как поменять подшипник

Достаточно немного понаблюдать за бетономешалкой, чтобы на глаз определить износ подшипников:

  • Бетономешалка работает, но не так активно;
  • Вроде крутится, но запуск бетономешалки происходит со второго или третьего раза;
  • При заедании двигатель не жужжит, а гудит с натяжкой.

Некоторые расстраиваются, считая, что ремонт не поможет, а все признаки – свидетельство скорого прощания с бетономешалкой. Но не стоит унывать раньше времени. Возможно, виноваты лишь два подшипника, находящихся на валу. Кстати, стоят подшипники не больше, чем пакет молока. Значит, ремонт не влетит в копеечку. При том, замена подшипников своими руками элементарна!

Чтобы заменить подшипник, нужно снять коробку с мотором, грушу и ведущую шестерню. Затем со стороны шестеренки сжимается и снимается стопорное кольцо. Если нет инструмента для снятия подшипника, можно резко выбить вал с висящими подшипниками. Вал устанавливается на опору и подшипники извлекаются. После завершения ремонта бетономешалки следует промазать вал литолом. Сборка осуществляется в обратном порядке.

Справка: если после завершения эксплуатации бетономешалки не чистить подшипники, это приведет к сокращенному сроку их службы. А поломка подшипников ведет, в свою очередь, к повреждению всего узла.

Как отремонтировать кнопку?

Главный признак поломки – выключение устройства при снятии пальца с кнопки «вкл». Однако это не кнопка в прямом смысле слова, а магнитный пускатель. Удобный, в отличии от рубильника, тем, что сделан в угоду безопасности.

Если отключили электричество, кнопка разомкнется. При внезапном включении электричества мешалка не начнет работать. А значит, не покалечит строителя, решившего, например, засунуть пальцы между шестерней. Ремонтировать кнопку просто.

Снимается кожух, как правило, – с помощью крестовой отвертки или пассатижей. Под крышкой располагаются пять проводов. Их нужно отсоединить и открутить кнопку, прикрученную на саморезы. Далее бракованная деталь разбирается и осматривается. Скорее всего, придется вычистить ее изнутри от нагара. Делается это с помощью мелкозернистой наждачной бумаги. Далее все собирается в обратной последовательности.

Как отремонтировать ремень и заменить шкив?

Если бетономешалку включили, мотор запущен, но груша не двигается с места, скорее всего, что-то повредилось в узле передачи вращения. Разобрать бетономешалку несложно. Крестовой отверткой снимается коробка, защищающая электродвигатель и посаженная на саморезы. Затем отсоединяются контакты.

Иногда ремень просто соскальзывает. В этом случае ремонт не нужен – достаточно просто установить деталь в исходное положение. А непригодную к эксплуатации деталь – заменить.

Порчу легко определить: часть резинового привода расплавлена. Это происходит из-за интенсивных нагрузок, пробуксовки и уменьшению сцепления со шкивом. Сам шкив изготовлен из пластмассы и соединен с валом. Вал с одной из сторон имеет грань из стали. Материалы с разной прочностью вступают в конфликт, и пластиковый шкив разрушается, переставая вращать ведущий вал. Еще один повод для ремонта бетономешалки.

Для замены деталей нужно открутить болты, за счет которых двигатель и коробка крепятся к раме. Если ремень все еще стоит, то испорченный заменяется на свежий. Коробка и шкив снимаются. Остается один вал. Можно заодно проверить и его на предмет изношенных подшипников. Достаточно покрутить его и осмотреть. Если он прокручивается неравномерно, то стоит обновить еще и подшипники.

Затем следует разжать и снять стопорное кольцо, удалить старый шкив (он легко выпадет самостоятельно) и установить новую деталь на бетономешалке. После ремонта узел собирается и возвращается в исходное положение.

Как отремонтировать ведущую шестерню и венцы?

Если время от времени не смазывать ведущую шестерню и венцы литолом, то в будущем шестерня станет проскакивать по зубцам венца с характерным похрустыванием или биением, это тоже легко исправить своими руками.

Для этого не всегда нужно снимать грушу. Возможно, хватит одного ключа на 10. Им откручивается болт-фиксатор, шайба извлекается, а за ней – и шестеренка. Процесс требует ловкости. Ведь на валу остается маленькая шпонка. Ее нужно аккуратно извлечь и не умудриться потерять. Деталь обновляется, после чего в обратном порядке осуществляется монтаж.

Важно: венечное колесо ломается реже, но и обновляется легко. Для этого откручиваются болты, удерживающие деталь на корпусе груши.

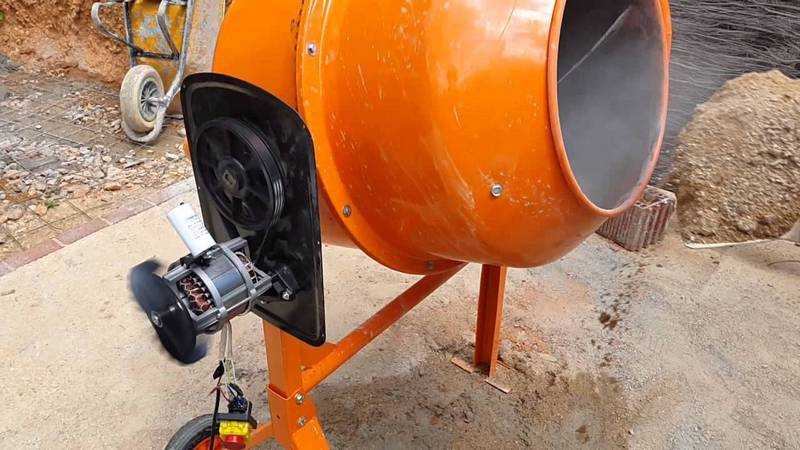

Замена конденсатора электродвигателя

Признак поломки и грядущего ремонта бетономешалки: двигатель гудит при пуске, но вращения не происходит. Конденсатор размещен под коробкой привода и вмонтирован в него. Замена осуществляется отсоединением клеммы проводов и выкручиванием поломавшейся детали.

Важно, чтобы параметры новой детали совпадали с указанными на корпусе поврежденной. Иначе двигатель не будет работать, и ремонт придется делать вновь.

Как предотвратить неисправности?

Главное правило – эксплуатировать бетономешалку так, чтобы ремонт не требовался вовсе. Следование простым советам позволит избежать поломок.

  1. Блок управления не должен контактировать с водой.
  2. Барабан заполняется на три четверти от нормы, указанной в инструкции.
  3. Напряжение в сети, к которой подсоединена бетономешалка, не должно быть выше предельно допустимого.
  4. Рабочие узлы периодически подвергаются осмотру, а после эксплуатации чистятся от остатков бетонной смеси.
  5. Шестерни и вал бетономешалки время от времени смазываются.

Соблюдение перечисленных рекомендаций позволит повысить срок эксплуатации бетономешалки и сведет к минимуму вероятность ремонта. Но даже если бетономешалка выйдет из строя, это не повод задумываться о приобретении новой. Достаточно определить, какая именно деталь нуждается в замене, и осуществить ремонт своими руками.

Как обслуживать бетоносмеситель миксер — это оборудование, специально предназначенное для однородного смешивания цемента, песка/гравия или других загустителей с водой для образования бетона.

Стандартный бетоносмеситель смешивает материал с помощью вращающегося барабана. Для большинства небольших работ обычно достаточно портативных миксеров, однако для более крупных работ часто используются передвижные миксеры.

Бетономешалка с дизельным двигателем — это инвестиция. Регулярное техническое обслуживание необходимо для максимального продления срока ее службы.

Содержите двигатель в чистоте

Дизельный двигатель должен содержаться в чистоте и в хорошем рабочем состоянии. Убедитесь, что двигатель регулярно протирается влажной тряпкой, можно использовать воздушный компрессор, чтобы сдуть любые незакрепленные частицы вне досягаемости тряпки. Цемент и другие частицы пыли могут легко попасть в двигатель, засорить его и в конечном итоге привести к выходу из строя, что приведет к дорогостоящему ремонту.

Очистка барабана

Чтобы продлить срок службы бетономешалки, после использования барабан и лопасти следует промыть. Уход за барабаном относительно прост, просто включите миксер и налейте внутрь немного воды, после того, как он провернется несколько раз, вылейте грязную воду в ведро. На внутренней стороне барабана также можно использовать напорный шланг для удаления излишков бетона.

Сбор затвердевшего бетона

Для бетона, прочно застывшего внутри барабана, наполните барабан водой, включите миксер и слегка постучите по внешней стороне барабана, пока он вращается – это должно сбить любые большие комки бетона. Если это не помогло удалить затвердевший бетон, можно использовать несколько чистящих средств. Для исключительно стойких участков бетона для их растворения можно использовать продукт на основе кислоты для тяжелых условий эксплуатации, однако на рынке доступны менее токсичные и более экологически чистые продукты.

Перед использованием

Обязательно проверяйте все гайки и болты перед каждым использованием – это не только важно для технического обслуживания, но и может предотвратить возможные травмы, вызванные незакрепленными деталями. Все детали и шкив миксера также следует смазывать перед использованием во избежание повреждений от трения.

Общие правила техники безопасности

  • Всегда внимательно читайте руководство по эксплуатации вашей бетономешалки
  • Поддерживайте свое оборудование в хорошем рабочем состоянии, следуя приведенным выше советам по обслуживанию
  • Всегда тщательно проверяйте машину перед использованием, убедитесь, что в барабане не осталось инструментов, и что все гайки и болты надежно затянуты
  • Все крышки и ограждения должны находиться на своих местах и ​​находиться в хорошем рабочем состоянии
  • Не оставляйте включенную машину без присмотра
  • Никогда не загружайте барабан, когда он неподвижен
  • При работе со смесителем носите соответствующую одежду, свободная одежда и украшения могут зацепиться за оборудование
  • Никогда не приближайте руки к вращающемуся барабану
