Марки, классы, условное обозначение в маркировке керамического кирпича

Применяют кирпич и камень в строительстве только с учетом СНиП, сводов правил, стандартов. В проектных рабочих чертежах условное обозначение обязательно указывается. Приступая к проектированию и строительству дома, необходимо учитывать свойства различных марок и видов. Что означают условные обозначения кирпича?

Марка прочности, ее роль в частном домостроении

Марка прочности, показатель, пожалуй, главной характеристики – способности кирпича сохранять форму без разрушений и деформации под воздействием сжатия, изгиба, которые могут возникнуть под воздействием нагрузок. В технической документации и маркировке партии кирпича, она обозначается буквой М. Показатель прочности – максимально допустимая нагрузка в расчете кг на 1см² Цифровое значение с индексом М, и есть те условные и реальные кг, которые выдержит квадратный сантиметр кирпича. Выше марка, прочнее кирпич, более высокое здание можно из него построить.

В основание многоэтажной конструкции идет кирпич более высокой марки, как и для несущих стен. Внутренние перегородки и стены верхних этажей уже не нуждаются в жестком регламенте прочности. Шахта лифта и забор по периметру участка, это совершенно разные нагрузки, а значит, и сложить их можно из различных марок кирпича. ГОСТ 530-95 предусматривал 8 марок керамического кирпича – от М 75, до М 300. Но следует учесть, что с июля 2013 года, в качестве национального стандарта РФ введен межгосударственный стандарт ГОСТ 530-2012. Он предусматривает марку прочности от М 25 до М 1000

Но в малоэтажном частном строительстве, прочность стен дома определяет не марка прочности кирпича, а надежный фундамент, качественная кладка и другой показатель — морозостойкость. Почему? Частное строительство не может быть многоэтажным – максимум два этажа и мансарда. И расчеты показывают, что нагрузка, реальная нагрузка на 1 сантиметр квадратный кирпича, с учетом кровли и перекрытий, не превышает 3 кг. Застройщик смело может использовать кирпич с минимальным значением по шкале стандартов и приводить слона в гостиную на втором этаже, если у него надежные перекрытия – несущим стенам это не повредит.

Но вот ненадежный фундамент, который может «повести» или непрофессиональная кладка, некачественный раствор или разрушенный кирпич в кладке, не выдержавший климатических колебаний температур, может этот визит сделать нежелательным. Кроме шуток, ведь деструктивный фактор для многих строительных материалов – цикличность сезонных воздействий внешней среды. Не является исключением и воздействие низких температур на насыщенный влагой кирпич. Так что, при строительстве своего дома, обязательно обращаем внимание еще на одну букву – букву F, а вернее на цифру, стоящую за ней, поскольку F, это марка морозостойкости, а цифра это количество заложенных в этой марке циклов заморозки/отморозки.

Марка морозоустойчивости кирпича

Марку морозоустойчивости  кирпича на сегодняшний день производители регламентируют различными ГОСТами, которые тоже входят в маркировку партии кирпича. ГОСТ 530-95 определял стандарты от 25 до 75, а в ГОСТе от 1912 года марок морозоустойчивости значительно больше: – 25, 35, 50, 75, 100, 200, 300.

Следует понимать, что лабораторные испытания определяют устойчивость партии в весьма экстремальных условиях, которым не всегда подвергаются строительные конструкции. Цифра после марки F 25 означает, что кирпич был замочен в воде и подвергался заморозке и оттаиванию 25 раз совершенно без последствий, а вот после уже возможны (!) появления признаков разрушения:

• выкрашивание,
• отколы,
• растрескивание,
• шелушение.

Во время эксплуатации кирпичного дома, весьма эффективными мерами защиты от резких перепадов температур, насыщения кладки влагой, служит изоляция (паро-, гидро-, теплоизоляция). СК ТеплоСтрой, окажет необходимые услуги теплоизоляции дома с учетом любых характеристик вашего стройматериала. Консультация специалиста позволит выбрать самое оптимальное инженерное решение паро- и теплоизоляции. Это продлит срок эксплуатации дома, независимо от потенциала материала.

Важно: Дымовые трубы, цоколь, подвал, это те части конструкции кирпичного дома, которые требуют исполнения только с высокой маркой морозостойкости (не ниже F50).

PS: Иногда можно столкнуться в маркировке с обозначением морозостойкости — «Мрз».

Другие условные обозначения в маркировке кирпича

Важным параметром, который указывается в маркировке кирпича, в технической документации является показатель класса плотности, который в свою очередь, определяет группу теплотехнических характеристик. Чем выше плотность кирпича, тем ниже его теплотехнические характеристики, поскольку у воздуха ниже теплопроводные свойства.  Это свойство воздуха и используют производители утеплителя Эковата. Полнотелый обычный кирпич с классом средней плотности 2 -2,4 имеет более высокую теплопроводность и относится к группе – малоэффективной (обычной).

С совсем небольшим слоем Эковаты, стены из недорогого одинарного полнотелого кирпича не уступят в эффективности теплосбережения стенам из самого дорогого или элитного кирпича, относящегося к группе высокой эффективности с низкой теплопроводностью, например кирпичу среднего класса плотности 0,7 — 0,8.

Существует еще три группы между обычной и высокоэффективной – гр. повышенной эффективности (класс 1), эффективные (класс 1,2) и условно эффективные (класс 1,4).

Особенности вида геометрии кирпича обозначается:

• По – полнотелый,
• Пу – пустотелый.

Пустотелый и полнотелый кирпич с одинаковой маркой прочности М, обязательно имеет одинаковую прочность, но различный вес и теплотехнические показатели.

Буква Р, означает рядовой, а Л, это лицевой. К лицевому кирпичу всегда предъявляются повышенные требования, например, не бывает кирпича лицевого с маркой F15. КЛ – клинкерный,

Камень керамический — КМ попадает под действия того же ГОСТа, что и кирпич — КР. Буква Г означает, что камень с горизонтальными пустотами, ПГ — с пазогребневой системой.

Обязательно в маркировке указывается и ГОСТ, стандартами которого руководствовался производитель. Обозначение размера идет от нормативного формата одинарного кирпича 1НФ (250×120×65 мм).

Пример условных обозначений из ГОСТ 530 -2012:

noindex «Кирпич рядовой (лицевой), полнотелый 250 120 65 мм, формата 1НФ, марки по прочности М200, класса средней плотности 2,0, марки по морозостойкости F50: КР-р-по (КР-л-по) 250 120 65/1НФ/200/2,0/50/ГОСТ 530-2012.»

Напоминаем: Независимо от марки и сорта материала, из которого построен ваш дом, для вас всегда доступны консультации и услуги по его утеплению. С уважением, компания ТеплоСтрой.

Обозначение материала на чертеже по ГОСТ

Материал – это вещество или смесь веществ, которые участвуют в изготовлении продукции. Условные обозначения на чертеже позволяют понять, из каких материалов изготавливается тот или иной элемент.

ГОСТ на изображение материалов на чертеже

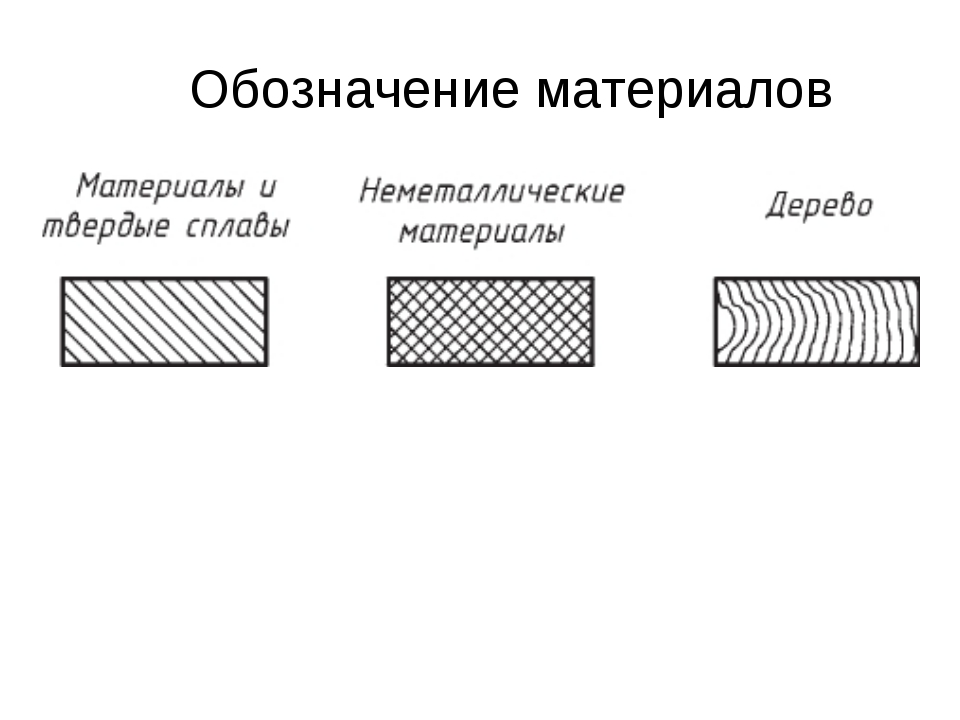

В ГОСТ 2.306–68, который называется «Обозначения графические материалов и правила их нанесения на чертежах» приведена полная информация, касающаяся изображения условных обозначений. Этот ГОСТ был утвержден в 1971 году, и спустя 50 лет он не потерял своей актуальности. ГОСТ 2.306–68 является действующим и ныне, за прошедшее время изменения в него вносились 4 раза — в 1980, 1987, 1989 и 2006 годах.

В документе приведены стандарты применяемые во всех отраслях промышленности и строительства.

Рисунок 1. ГОСТ 2.306-68

Материалы на чертеже по ГОСТ ЕСКД

Любой чертеж наполнен информацией, чтобы избежать перегрузки и сделать чертеж более легким и читаемым используется единая система условных обозначений, которая позволяет с первого взгляда определить, какой материал указан в чертеже.

В ГОСТе можно найти обозначения для металлов, древесины, камня, бетона, стекла, жидкостей, грунта. Чем больше информации о материале известно, тем более точным будет условное изображение. К примеру, можно показать металлы сплошной штриховкой под углом, а можно использовать специальные обозначения для рифленой стали или просечно-вытяжной стали.

Рисунок 2. Условные обозначения для стали

Железобетон на чертеже по ГОСТу

Большинство современных многоэтажных домов возводится из железобетона, этот материал применяется для создания стен, перекрытий, колонн, покрытий, большепролетных конструкций.

На разрезах, узлах и сечениях железобетон обозначается как штриховка под углом в 45 градусов, в которой чередуются сплошные и штрихпунктирные линии. Бетон без армирования имеет другую штриховку, она состоит из наклонных штрихпунктирных линий.

Предварительно напряженный железобетон также имеет свое условное обозначение, которое состоит из двух сплошных и одной штрихпунктирной линии.

Рисунок 3. Железобетон на чертеже

Стекло на чертеже по ГОСТу

Изделия из стекла могут быть частью конструкции, к пример окном или витражом или представлять собой самостоятельный элемент. Принято указывать стекло, используя три наклонные линии, расположенные под углом в 45 градусов, причем, центральная линия должна быть длиннее боковых. Такие обозначения применяются на фасадах и разрезах.

Рисунок 4. Условные обозначения для стекла

Кирпич на чертеже по ГОСТу

Небольшие здания, к примеру административные центры, индивидуальные дома, отдельно стоящие магазины зачастую возводят из кирпича. Кирпич и любые силикатные материалы для кладки обозначаются двумя параллельными сплошными линиями.

Показывая конструкцию кирпичной стены, изображают условное обозначение кладки. На более детальном строительном чертеже стадии Р, условное графическое изображение будет заменено конкретной кладкой, с указанием размеров кирпича и толщины раствора.

Рисунок 5. Кирпич на чертеже по ГОСТу

Дерево на чертеже по ГОСТу

Если необходимо изобразить деревянные детали или изделия, то условное обозначение на сборочном чертеже, разрезе, узле, сечении или виде повторяет структуру годовых колец дерева.

Дерево на виде может располагаться вдоль или поперек волокон, в зависимости от этого будут видны либо годовые кольца, либо линии, идущие поперек них.

Рисунок 6. Дерево на чертеже по ГОСТу

Материалы в основной надписи по ГОСТу

Для обозначения материала в основной надписи используется отдельная графа «Материал», в нее вносится информация о наименовании, марке, технических свойствах материала, например, Сталь 45, ГОСТ 1050-94. Материал указывается под наименованием изделия.

Рисунок 7. Материалы в основной надписи

Как посчитать материалы

Многие изделия и детали выполняются из листовых материалов, это могут быть листы фанеры, стальные листы, композитные материалы и другие. Расчет и раскрой листа ведется исходя из размеров элементов и габаритов поверхности. Сегодня существует множество программ и утилит, позволяющих найти оптимальное заполнение листа, учитывая нахлест и зазоры между элементами. Программа сама найдет подходящее расположение, которое сократит количество неиспользуемого материала.

Грунт на чертеже

Анализируя разрез, можно понять, как посажено здание, какие у него фундаменты и подземная часть. На самом чертеже всегда виден уровень земли, его обозначают с помощью основной сплошной линии, вдоль которой располагаются параллельные наклонные штрихи размером 5-7 мм в группах по 3 штуки, которые чередуются с перерывом в 8-10 мм. Такое обозначение применяется к естественному грунту.

Помимо естественного грунта может применяться грунт искусственный, его обозначение отличается, оно состоит из наклонных штрихов размером 5-7 мм в группах по 3 штуки, которые чередуются с перерывом в 8-10 мм, а в перерывах между штрихами показывается песок в виде мелких точек.

Как указать материал в Автокад

Системы автоматизированного проектирования многократно упрощают процесс нанесения условных обозначений. В первую очередь выполняется сам чертеж детали или элемента, а затем на выбранные плоскость накладывается штриховка, с помощью инструмента с одноименным названием. Через меню свойств можно менять масштаб штриховки, толщину линий, добавлять шаблоны из каталога или создавать свои. Одну штриховку можно применять к разным плоскостям.

Удобнее работать со штриховкой на отдельном слое, его легко можно отключить при необходимости.

Рисунок 8. Как указывается материал в Автокад

Ответы на вопросы

Как обозначаются композиционные материалы?

Композиционные (состоящие из металлов и неметаллических материалов) материалы обозначаются как металлы.

Рисунок 9. Композиционные материалы на чертеже

Допускается ли замена указанного в чертеже материала?

Вопрос замены материала должен рассматриваться специалистами, так как у каждого материала свой набор показателей удельного веса, плотности, прочности. Заменяя один материал на другой, можно повлиять на нагрузки и жесткость конструкции.

Как на чертежах указывается гидроизоляционный материал?

Расположение гидроизоляционных материалов на чертеже обозначается толстой линией с чередующейся штриховкой. Если используются два слоя, то каждый слой имеет свою штриховку, чтобы они не сливались их показывают со сдвигом.

Руководство архитектора по размещению кирпичной кладки

Эмма Уолшоу является основателем First In Architecture и Detail Library и написала ряд книг, направленных на облегчение понимания конструкции и деталей. Библиотека деталей предоставляет архитекторам базу данных полностью решенных деталей конструкции.

Кирпич является одним из наиболее распространенных материалов, используемых в архитектуре. Он недорогой, прочный и универсальный. То, как кирпич детализирован и выложен, может изменить внешний вид здания. Здесь мы рассмотрим простые приемы, чтобы ваша кирпичная кладка всегда была идеальной.

Выкладка кирпичной кладки на ложковой основе

Кирпичная кладка на ложковой основе является одним из наиболее распространенных видов кладки, используемых в современных зданиях. При проектировании этих каменных стен проектировщик должен устанавливать размеры проемов, окон и дверей в полный или в полкирпича, где это возможно. Это позволит избежать отходов материала и ненужной резки кирпичей на месте, в то же время делая стену максимально структурно стабильной.

На следующих рисунках показана разница между использованием правильной координации и использованием несогласованного подхода. На изображении выше показано, как при неправильной координации вы можете остаться с обрезанными кирпичами и плохо обработанными отверстиями. Все серые кирпичи в приведенном выше примере представляют собой кирпичи, которые не являются ни целыми, ни полукирпичами, и их нужно было бы обрезать по размеру на месте. На изображении выше показан согласованный размер кирпича, чтобы гарантировать, что все отверстия выровнены по размеру 1 или 1/2 кирпича. .

На ранних стадиях проектирования размеры кирпича часто не учитываются, в результате чего полная внешняя оболочка нуждается в корректировке или перерисовке на стадии детального проектирования. Тем не менее, как можно раньше, даже до планирования, выкладка здания по кирпичным размерам может сэкономить время и деньги!

Таблицы размеров кирпичей

Существует множество вспомогательных материалов, помогающих определить размеры фасада по кирпичам, чтобы вам не приходилось чертить каждый кирпич в фасаде (хотя всегда неплохо иметь пару курсов на скрытом слое в вашем чертеже, чтобы перепроверить). Таблица размеров кирпича Ibstock и Таблица размеров кирпичной ассоциации являются наиболее популярными.

Ниже приведено краткое руководство по использованию всех этих номеров.

Примечание: для больших площадей кирпичной кладки деформационный шов потребуется через каждые 10–12 м или по рекомендации инженера-строителя.

Разметка фламандской кирпичной кладки

Для других типов кладки необходимо применять другие методы и размеры, чтобы правильно разметить кирпичную кладку. Другим очень распространенным типом скрепления является фламандская связка. В то время как фламандские стены также должны стараться поддерживать как можно больше целых кирпичей при выкладке, при создании углов или проемов может потребоваться использование ¾ кирпичей и более близких кирпичей. Традиционно эти типы кирпичей стены были толщиной в один кирпич и требовали доводчика ферзя или доводчика на углах, чтобы выровнять кирпичную кладку, сохраняя при этом структурно прочную стену. Ниже приведен пример участка стены, показывающий возврат кирпича, конец стены и соединение внутренней стены, а также замки, где это необходимо. Существуют и другие формы фламандской кладки в зависимости от требуемой высоты. Стены фламандской кладки также могут быть построены из однослойного кирпича (толщиной в половину кирпича), хотя для этого требуются различные типы резаных кирпичей и возможные дополнительные стеновые связи, как рекомендуется. инженером-строителем. Ниже приведен пример участка стены, показывающий возврат кирпича, конец стены и стык внутренней стены.

Заключение

Выкладка кирпича является важной частью процесса проектирования и определяет размеры стен, окон, дверей и других элементов фасада здания. Расположение варьируется в зависимости от различных связей и узоров, используемых в кирпичной кладке. Чем сложнее узор или расположение кирпичей, тем сложнее их раскладка. Доступно множество руководств, некоторые из которых перечислены ниже.

Эмма Уолшоу является основателем First In Architecture и Detail Library , а также написал ряд книг, направленных на лучшее понимание конструкции и детализации. Библиотека деталей предоставляет архитекторам базу данных полностью решенных деталей конструкции.

Полезная информация

https://www.brick.org.uk/technical/guides

https://www.brick.org.uk/admin/resources/designing-to-brickwork-dimensions.pdf

https://www.brick.org.uk/technical/design-details

https://www.brick.org.uk/technical/structural-brickwork

https://www.brick.org. uk/technical/brick-calculator

https://www.ibstockbrick.co.uk/technical-services-technical-information/

https://www.ibstockbrick.co.uk/wp-content/uploads/2015 /08/TIS-A2-BRICKWORK-DIMENSIONS-TABLES-STANDARD-BRICK.pdf

https://www.ibstockbrick.co.uk/wp-content/uploads/2015/08/Ibstock-TIS-A2-BRICKWORK- ТАБЛИЦА РАЗМЕРОВ-Стандартные-размеры-кирпича.pdf
