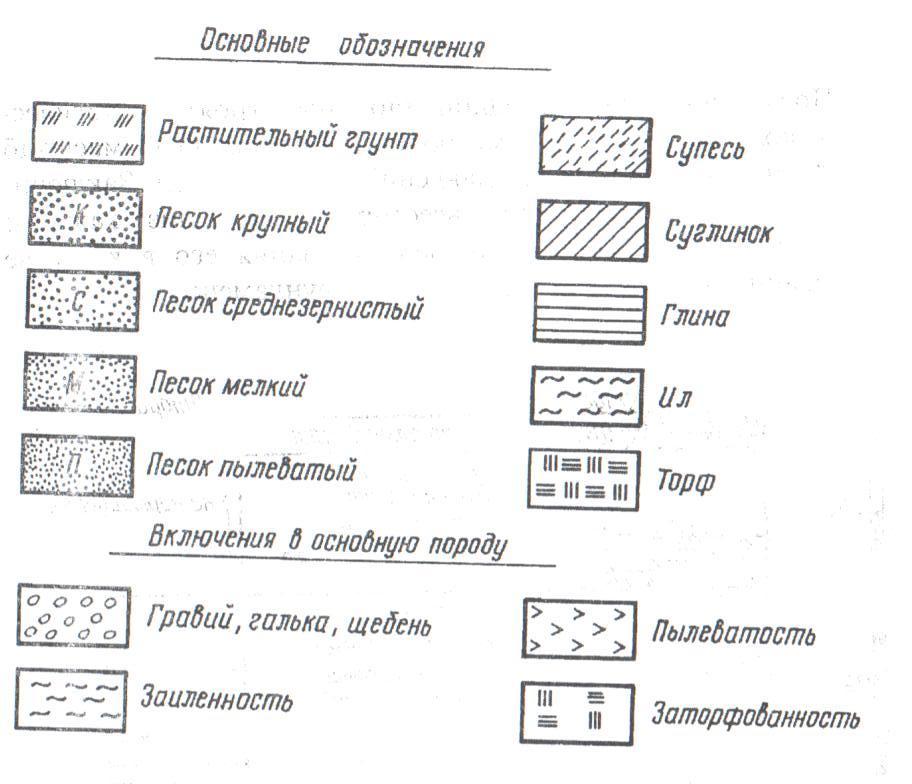

Как обозначается песок на чертежах: Как обозначается песок в автокаде

Содержание

Обозначения графических материалов и правила их нанесения на чертежах

Категории: Госты

Тип проекта Кол-во листов (чертежей)
Формат



ЕСКД ГОСТ 2.306-68 Обозначения графических материалов и правила их нанесения на чертежах



Обозначения графические материалов в сечениях

Обозначения графические материалов на видах

Правила нанесения штриховки на чертежах



Графическое обозначение материала в сечениях и на виде — штриховка, выполняемая тонкими сплошными линиями. Форма штриховки в соответствии с ГОСТ 2.306-68 дает представление о материале из которого сделана деталь.

Обозначения графические материалов в сечениях

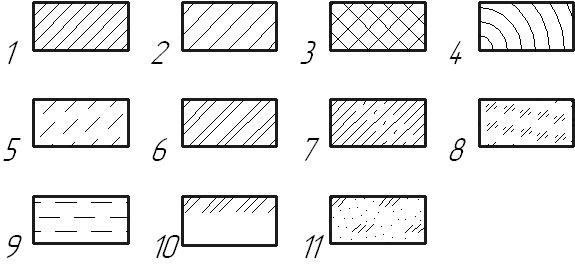

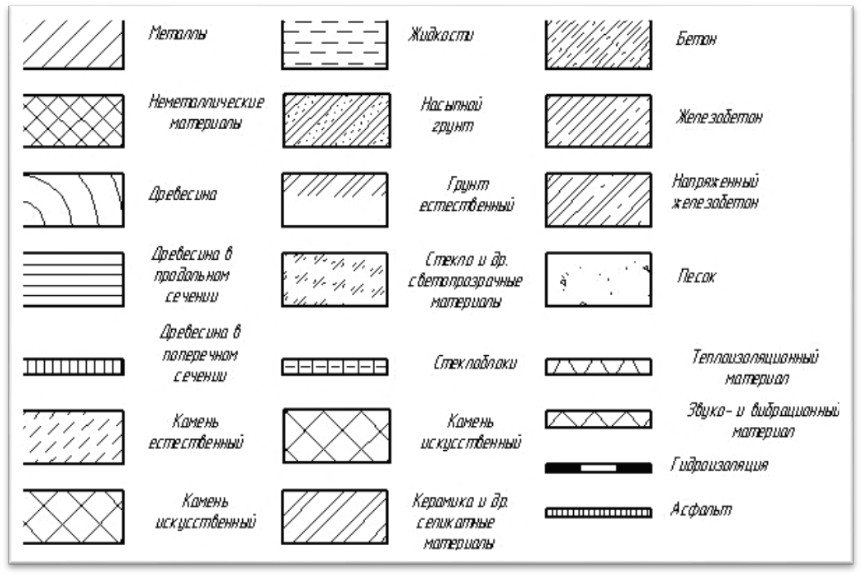

Графическое обозначение материалов в сечениях в зависимости от вида материалов должно соответствовать приведенным в табл. 1.

Таблица 1. Графическое обозначение материалов в сечениях



Материал Обозначение
1. Металлы и твердые сплавы (Общее графическое обозначение материалов в сечениях независимо от вида материала должно соответствовать)
2. Неметаллические материалы, в том числе волокнистые монолитные и плитные (прессованные), за исключением указанных ниже
3. Древесина
4. Камень естественный
5. Керамика и силикатные материалы для кладки
6. Бетон
7. Стекло и другие светопрозрачные материалы
8. Жидкости
9. Грунт естественный

Примечание:

  1. Композиционные материалы, содержащие металлы и неметаллические материалы, обозначаются как металлы.
  2. Графическое обозначение п.3 следует применять, когда нет необходимости указывать направление волокон.
  3. Графическое обозначение п.5 следует применять для обозначения кирпичных изделий (обожженных и необожженных), огнеупоров, строительной керамики, электротехнического фарфора, шлакобетонных блоков и т.п.

Обозначения графические материалов на видах



При выделении материалов и изделий на виде (фасаде) графические обозначения их должны соответствовать указанным в табл. 2.

Таблица 2. Графическое обозначение материалов на виде (фасаде)



Материал Обозначение
1. Металлы
2. Сталь рифленая
3. Сталь просечная
4. Кладка из кирпича строительного и специального, клинкера, керамики, терракоты, искусственного и естественного камней любой формы и т.п.
5. Стекло

Примечание:

  1. Для уточнения разновидности материала, в частности, материалов с однотипным обозначением, графическое обозначение следует сопровождать пояснительной надписью на поле чертежа.
  2. В специальных строительных конструктивных чертежах для армирования железобетонных конструкций должны применяться обозначения по ГОСТ 21.107-78.
  3. Обозначение материалов на виде (фасаде) допускается наносить не полностью, а только небольшими участками по контуру или пятнами внутри контура.

Устанавливают следующее обозначение сетки и засыпки из любого материала (в сечении), указанные в таблице 3.

Таблица 3. Обозначение сетки и засыпки из любого материала (в сечении)



Материал Обозначение
1. Сетка
2. Засыпка

Правила нанесения штриховки на чертежах

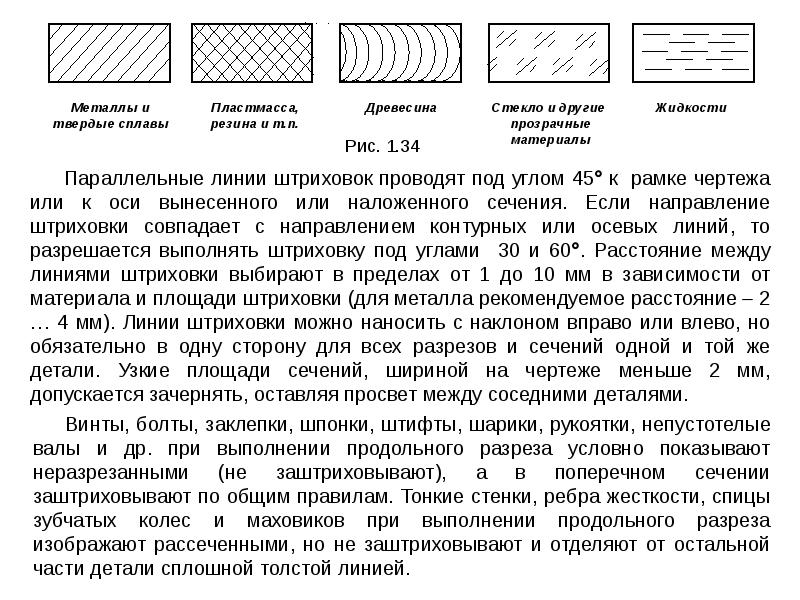

Наклонные параллельные линии штриховки должны проводиться под углом 45о к линии контура изображения (рис.1) или к его оси (рис. 2) или к линиям рамки чертежа (рис. 3)

Рисунок 1. Штриховка под углом 450 к линии контура Рисунок 2. Штриховка под углом 450 к оси



Рисунок 3. Штриховка под углом 45

Если линии штриховки, приведенные к линии рамки чертежа под углом 45о, совпадают с линиями контура или осевыми линиями, то вместо угла 45о следует брать угол 30о или 60о (рис. 4 и 5).

Линии штриховки должны наноситься с наклоним влево или вправо, но, как правило, в одну и ту же сторону на всех сечениях, относящихся к одной и той же детали, не зависимо от количества листов, на которых эти сечения расположены.

Расстояние между параллельными прямыми линиями штриховки (частота) должно быть, как правило, одинаковым для всех выполняемых в одно и том же масштабе сечений данной детали и выбирается в зависимости от площади штриховки и  необходимости разнообразить штриховку смежных сечений. Указанное расстояние должно быть от 1 до 10 мм в зависимости от площади штриховки и необходимости разнообразить штриховку смежных сечений.

Рисунок 4. Штриховка под углом 300 к рамке чертежа Рисунок 5. Штриховка под углом 600 к рамке чертежа

Узкие и длинные площади сечения ( например, штампованных, вальцованных и других подобных деталей), ширина которых на чертеже от 2 до 4 мм, рекомендуется штриховать полностью только на концах и у контуров отверстий, а остальную площадь сечения — небольшими участками в нескольких местах ( рис. 6 и 7). В этих случаях линии штриховки стекла (рис.8) следует наносить с наклоном 15 — 20о к линиям большей стороны контура сечения.



Рисунок 6. Штриховка узких и длинных площадей

Рисунок 7. Штриховка узких и длинных площадей
Штриховка всех обозначений в этом случае выполняется от руки.



Рисунок 8. Штриховка узких и длинных площадей

Узкие площади сечений, ширина которых на чертеже менее 2 мм, допускается показывать зачерненными с оставлением просветов между смежными сечениями не менее 0,8 мм (рис. 9, 10).

В строительных чертежах допускается на сечениях незначительной площади любой материал обозначать как металл или вообще не применять обозначение, сделав поясняющие надписи на поле чертежа.

Обозначение указанное в п.3 табл. 1, и обозначение засыпки в сечениях выполняют от руки.

Рисунок 9. Штриховка узких площадей ширина которых на чертеже менее 2 мм. Рисунок 10. Штриховка узких площадей ширина которых на чертеже менее 2 мм.

Для смежных сечений двух деталей следует брать наклон линий штриховки для одного сечения вправо, для другого — влево (встречная штриховка).



При штриховке в клетку для смежных сечений двух деталей расстояние между линиями штриховки в каждом сечении должно быть разным.

В смежных сечениях со штриховкой одинакового наклона и направления следует изменять  расстояние между линиями штриховки (рис. 11) или сдвигать эти линии в одном сечении по отношению к другому, не изменяя угла их наклона (черт. 12).

Рисунок 11. Образец штриховки смежных площадей

Рисунок 12. Образец штриховки смежных площадей

При больших площадях сечений, а также при указании профиля грунта допускается наносить обозначение лишь у контура сечения узкой полоской равномерной ширины (рис. 13).



Рисунок 13. Образец штриховки больших площадей


Как правильно штриховать карандашом рисунки – 5 уроков по штриховке для начинающих

Штриховка бетона на чертежах (цемента, керамзитобетона, газобетона) — условное обозначение

Штриховка бетона – это условное обозначение различных материалов на чертежах в соответствии с действующими ГОСТами.

Благодаря штриховке на любой схеме конструкции можно легко определить тип строительного материала без необходимости использовать дополнительные документы и разъяснения. Таким образом удается значительно облегчить процесс проектирования и сооружения разного типа объектов.

Штриховка бетона на чертежах – это возможность унифицировать основные обозначения, касающиеся материалов, которая будет понятна любому проектировщику или строителю. Бетон штрихуется определенным образом (как и все остальные материалы), тип обозначения зависит от наличия/отсутствия армирования, других факторов.

Виды и особенности кирпича

В процессе строительства используется большое количество самых разных материалов. И для того, чтобы мастера на чертежах могли отличать их, введены различные условные обозначения. Штриховка сечения показывает графически, какой материал используется.
Конечно, самым популярным строительным материалом является кирпич. Штриховка кирпича на чертеже представляет собой наклонные линии, расстояние между которыми одинаково. Следует принимать во внимание требования ГОСТ при создании чертежей. При этом такая штриховка применяется для любого кирпича вне зависимости от видов, которых существует множество. Давайте поговорим о некоторых из них.

Штриховка газобетона ГОСТ

3. Сталь просечная

4. Кладка из кирпича строительного и специального, клинкера, керамики, терракоты, искусственного и естественного камней любой формы и т.п.

1. (Исключено, Изм. № 1).

2. Для уточнения разновидности материала, в частности, материалов с однотипным обозначением, графическое обозначение следует сопровождать поясняющей надписью на поле чертежа.

3. В специальных строительных конструктивных чертежах для армирования железобетонных конструкций должны применяться обозначения по ГОСТ 21.501 .

4. Обозначение материала на виде (фасаде) допускается наносить не полностью, а только небольшими участками по контуру или пятнами внутри контура.

5. Наклонные параллельные линии штриховки должны проводиться под углом 45 ° к линии контура изображения ( черт. 2 a ) или к его оси ( черт. 2б ), или к линиям рамки чертежа ( черт. 2 ).

Если линии штриховки, приведенные к линиям рамки чертежа под углом 45 ° , совпадают по направлению с линиями контура или осевыми линиями, то вместо угла 45 ° следует брать угол 30 ° или 60 ° ( черт. 3 и 4).

Техническое черчение

Popular

Основы черчения

Строительное

Машиностроительное

Штриховка в разрезах и сечениях выполняется в виде парал­лельных прямых линий, проводимых под углом 45° к осевой линии или линии контура, принимаемой в качестве основной. Наклон линий может быть как влево, так и вправо; но для всех разрезов и сечений, отно­сящихся к одной и той же детали, следует выполнять штриховку с на­клоном линий в одну и ту же сторону.

П p и м e ч а н и е. Толщина линий штриховки — согласно ГОСТ 3456-46.

При штриховке в разрезах и сечениях надлежит применять сле­дующие условные обозначения:

Примеры применения и сочетания условных обозначений см. на фиг. 45, 50, 51 и 52.

П p и м e ч а н и я.

1. Указанные выше условные обозначения лишь в общих чертах определяют тот или иной материал; все необходимые данные относительно материалов должны быть помещены в спецификациях, ведомостях и т. п.

2. Прочие материалы можно указывать в разрезах и сечениях штриховкой по типу „Металлы» с пояснительной надписью непосредственно у заштрихованной поверх­ности (фиг. 51).

3. Металлические прокладки и заливки допускается указывать в разрезах и сече­ниях, помимо штриховки в сетку, также штриховкой по типу „Металлы».

4. Допускаются следующие варианты штриховки:

На одном и том же чертеже штриховка должна выполняться либо согласно ука­занным вариантам, либо согласно условным обозначениям п. 2.

Условные обозначения дерева и земли, равно как и кружки в обо­значении бетона, выполняются от руки. Также от руки может выпол­няться обозначение стекла.

Понятие газобетона

Газобетон – это один из разновидностей ячеистого бетона. Изготавливается он из смеси песка, извести, цемента, воды и газообразователя, чаще всего – алюминиевой пудры.

В результате реакции последней с негашеной известью, происходит процесс вспучивания раствора. В итоге получается материал, наполненный ячейками. Такая структура наделяет газобетон особыми свойствами и качествами, которые мы рассмотрим ниже.

А для начала разберемся, каким бывает газобетон.

Виды материала и сфера применения

В зависимости от назначения, в соответствии с ГОСТ 25485-89, газобетон может быть:

  • Теплоизоляционным, плотностью 300-400. Он обладает низким коэффициентом теплопроводности и используется исключительно в качестве материала для утепления, так как никаких нагрузок, помимо своего собственного веса, такие изделия выдержать не могут ввиду низкой плотности.
  • Конструкционно-теплоизоляционным. Его плотность варьируется в пределах от 500 до 900. Он более прочный, используется для возведения стен зданий и перегородок. Данный вид газобетона наиболее распространен среди частных застройщиков.
  • Конструкционный. Самый прочный вид. Плотность его – 1000-1200. Применяется для возведения зданий, высотой до 3-х этажей.

Однако при этом коэффициент теплопроводности значительно увеличивается, поэтому такой материал нуждается в дополнительном утеплении.

Рассмотрим при помощи таблицы зависимость прочности изделий и их теплопроводности.

Прочность и теплопроводность газобетона:

Вид газобетона Марка прочности Коэффициент теплопроводности
Теплоизоляционный D300 0,09-0,11
D400 0,11-0,12
Конструкционно-теплоизоляционный D500 0,12-0,13
D600 0,14-0,15
D700 0,18-0,21
D800 0,21-0,23
D900 0,23-0,26
Конструкционный D1000 0,23-0,28
D1100 0,28-0,34
D1200 0,29-0,38

Раз уж мы заговорили о применении материала, стоило упомянуть о том, каким образом газобетон и бетон в целом, указывается в строительных проектах на чертежах. Штриховка газобетона на чертежах обозначается в виде пунктирных штрихов – линий, находящихся под наклоном. Наглядно это показано на фото ниже.

Также, в зависимости от типа твердения, газобетон разделяют на автоклавный и неавтоклавный. Автоклавный газобетон (газобетон синтезного твердения) отличается тем, что завершительным этапом изготовления является обработка изделий в автоклаве под воздействием высокой температуры и давления.

Процесс выпуска материала происходит в достаточно короткие сроки. Неавтоклавный газобетон (газобетон гидратационного твердения) твердеет в естественных условиях. Иногда его немного подогревают в специальных машинах до невысокой температуры, с целью ускорения процесса. Достигает марочной прочности такой газобетон в течение 28 дней.

Он несколько уступает по характеристикам своему конкуренту-автоклаву. Это касается, в первую очередь, прочности, морозостойкости, теплопроводности и долговечности.

Сравнение газобетона синтезного и гидратационного твердения:

Наименование показателя Значение для автоклавного газобетона Значение для неавтоклавного газобетона
Теплопроводность изделий в сухом виде От 0,09до 0,38 От 0,11 до 0,40
Морозостойкость, циклов До 150 До 50
Усадка, мм/м2 0,3 0,5
Марка прочности От В2,5 От В 1,5
Цвет изделия белый Серый
Долговечность, лет До 200 До 50
Марка по плотности 300-1200 300-1200

В соответствии с типом кремнеземистого компонента, газобетонные блоки могут быть изготовлены на:

  • Песке;
  • Золе;
  • Иных вторичных отходах промышленности.

В зависимости от типа вяжущего, газобетоны бывают:

  • На цементном вяжущем;
  • На шлаковом;
  • На известковом;
  • На зольном;
  • На смешанном.

В изделиях при этом содержится 15-50% основного составляющего.

В соответствии с категорией точности, газобетонные изделия разделяют на:

  • Блоки первой категории точности;
  • Блоки второй категории точности;
  • Блоки третьей категории точности.

ГОСТ 2.306-68 Обозначения графических материалов и правила их нанесения на чертежах

Обозначения графические материалов в сечениях

Обозначения графические материалов на видах

Правила нанесения штриховки на чертежах

Графическое обозначение материала в сечениях и на виде – штриховка, выполняемая тонкими сплошными линиями. Форма штриховки в соответствии с ГОСТ 2.306-68 дает представление о материале из которого сделана деталь.

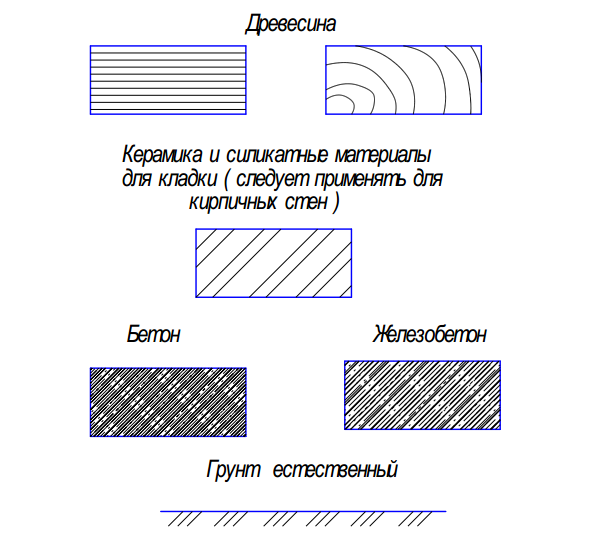

Графическое обозначение материалов в сечениях в зависимости от вида материалов должно соответствовать приведенным в табл. 1.

Материал Обозначение
1. Металлы и твердые сплавы (Общее графическое обозначение материалов в сечениях независимо от вида материала должно соответствовать)
2. Неметаллические материалы, в том числе волокнистые монолитные и плитные (прессованные), за исключением указанных ниже
3. Древесина
4. Камень естественный
5. Керамика и силикатные материалы для кладки
6. Бетон
7. Стекло и другие светопрозрачные материалы
8. Жидкости
9. Грунт естественный
  1. Композиционные материалы, содержащие металлы и неметаллические материалы, обозначаются как металлы.
  2. Графическое обозначение п.3 следует применять, когда нет необходимости указывать направление волокон.
  3. Графическое обозначение п.5 следует применять для обозначения кирпичных изделий (обожженных и необожженных), огнеупоров, строительной керамики, электротехнического фарфора, шлакобетонных блоков и т. п.

При выделении материалов и изделий на виде (фасаде) графические обозначения их должны соответствовать указанным в табл. 2.

Материал Обозначение
1. Металлы
2. Сталь рифленая
3. Сталь просечная
4. Кладка из кирпича строительного и специального, клинкера, керамики, терракоты, искусственного и естественного камней любой формы и т.п.
5. Стекло
  1. Для уточнения разновидности материала, в частности, материалов с однотипным обозначением, графическое обозначение следует сопровождать пояснительной надписью на поле чертежа.
  2. В специальных строительных конструктивных чертежах для армирования железобетонных конструкций должны применяться обозначения по ГОСТ 21.107-78.
  3. Обозначение материалов на виде (фасаде) допускается наносить не полностью, а только небольшими участками по контуру или пятнами внутри контура.

Устанавливают следующее обозначение сетки и засыпки из любого материала (в сечении), указанные в таблице 3.

Материал Обозначение
1. Сетка
2. Засыпка

Наклонные параллельные линии штриховки должны проводиться под углом 45 о к линии контура изображения (рис.1) или к его оси (рис. 2) или к линиям рамки чертежа (рис. 3)

Рисунок 1. Штриховка под углом 45 0 к линии контура Рисунок 2. Штриховка под углом 45 0 к оси

Если линии штриховки, приведенные к линии рамки чертежа под углом 45 о , совпадают с линиями контура или осевыми линиями, то вместо угла 45 о следует брать угол 30 о или 60 о (рис. 4 и 5).

Линии штриховки должны наноситься с наклоним влево или вправо, но, как правило, в одну и ту же сторону на всех сечениях, относящихся к одной и той же детали, не зависимо от количества листов, на которых эти сечения расположены.

Расстояние между параллельными прямыми линиями штриховки (частота) должно быть, как правило, одинаковым для всех выполняемых в одно и том же масштабе сечений данной детали и выбирается в зависимости от площади штриховки и необходимости разнообразить штриховку смежных сечений. Указанное расстояние должно быть от 1 до 10 мм в зависимости от площади штриховки и необходимости разнообразить штриховку смежных сечений.

Узкие и длинные площади сечения ( например, штампованных, вальцованных и других подобных деталей), ширина которых на чертеже от 2 до 4 мм, рекомендуется штриховать полностью только на концах и у контуров отверстий, а остальную площадь сечения – небольшими участками в нескольких местах ( рис. 6 и 7). В этих случаях линии штриховки стекла (рис.8) следует наносить с наклоном 15 – 20 о к линиям большей стороны контура сечения.

Узкие площади сечений, ширина которых на чертеже менее 2 мм, допускается показывать зачерненными с оставлением просветов между смежными сечениями не менее 0,8 мм (рис. 9, 10).

В строительных чертежах допускается на сечениях незначительной площади любой материал обозначать как металл или вообще не применять обозначение, сделав поясняющие надписи на поле чертежа.

Обозначение указанное в п.3 табл. 1, и обозначение засыпки в сечениях выполняют от руки.

Рисунок 9. Штриховка узких площадей ширина которых на чертеже менее 2 мм. Рисунок 10. Штриховка узких площадей ширина которых на чертеже менее 2 мм.

Для смежных сечений двух деталей следует брать наклон линий штриховки для одного сечения вправо, для другого – влево (встречная штриховка).

При штриховке в клетку для смежных сечений двух деталей расстояние между линиями штриховки в каждом сечении должно быть разным.

В смежных сечениях со штриховкой одинакового наклона и направления следует изменять расстояние между линиями штриховки (рис. 11) или сдвигать эти линии в одном сечении по отношению к другому, не изменяя угла их наклона (черт. 12).
Рисунок 11. Образец штриховки смежных площадей
Рисунок 12. Образец штриховки смежных площадей
Рисунок 13. Образец штриховки больших площадей

Понятие, особенности и система источников информации

Штриховкой в проектно-строительных работах называют условное знаковое обозначение разных видов строительных материалов. Чаще всего штриховка используется именно в работах с бетоном. Раньше рисунок создавали карандашом с использованием идущих параллельно либо пересекающихся линий, штрихов, точек. Сегодня же схемы можно рисовать с применением специальных компьютерных программ, что ускоряет и облегчает процесс создания чертежей.

Некоторые особенности выполнения штриховки:

  1. В случае необходимости условное обозначение бетона на чертеже может не делаться или создаваться частично с целью выделения конкретных объектов.
  2. Если есть на то причина, нужно применять дополнительные чертежи со тщательным пояснением касательно материалов, отсутствующих в стандартах.
  3. Основные системы стандартов для обозначения в штриховке – это старый ГОСТ 3455-59 (не применяется в настоящем времени в том виде, в котором есть, так как следующий ГОСТ дополнил/изменил обозначения), ГОСТ 2.306-68 (текущая версия для обозначения разных материалов, сечений), новый ГОСТ Р 21.1207-97 (дополнил существующие стандарты обозначения бетона, железобетона и т. д., обычно используется в дорожном строительстве).

Стандарт ГОСТ 3455-59

Этот шаблон применяли с 01.01.1959 до 01.01.1971 года. Общеупотребимое название стандарта звучало как «Чертежи в машиностроении. Штриховки в разрезах и сечениях».

Система основных обозначений (они до сих пор используются):

  • Металл – рисуют косыми штрихами с одинаковым интервалом между ними.
  • Неметаллические изделия – линии с наклоном вправо/влево, которые пересекаются под прямым углом.
  • Древесина – поперечный разрез обозначается в виде трещин и колец ствола дерева, долевой разрез рисуют в виде изображения, напоминающего текстуру лиственницы.
  • Бетон неармированный – выполненный схематично рисунок пескогравия.
  • Кирпич – сплошные и пунктирные линии, которые пересекаются.

Обозначения графические материалов на видах

При выделении материалов и изделий на виде (фасаде) графические обозначения их должны соответствовать указанным в табл. 2.

Таблица 2.

Материал

Обозначение

1. Металлы

2. Сталь рифленая

3. Сталь просечная

4. Кладка из кирпича строительного и специального, клинкера, керамики, терракоты, искусственного и естественного камней любой формы и т.п.

5. Стекло

1. Для уточнения разновидности материала, в частности, материалов с однотипным обозначением, графическое обозначение следует сопровождать пояснительной надписью на поле чертежа.

2. В специальных строительных конструктивных чертежах для армирования железобетонных конструкций должны применяться обозначения по ГОСТ 21.107-78.

3. Обозначение материалов на виде (фасаде) допускается наносить не полностью, а только небольшими участками по контуру или пятнами внутри контура

Устанавливают следующее обозначение сетки и засыпки из любого материала (в сечении), указанные в таблице 3.

Таблица 3.

Материал

Обозначение

Сетка
Засыпка

Материалы для штриховки карандашом

Прежде чем разбирать основные принципы штриховки и рассматривать простые упражнения на тренировку навыков, давайте разберемся с основными материалами, которые нам понадобятся. Тем более, что их не так много.

Для изучения основных правил штриховки нам понадобятся:

  • простой карандаш. Карандаш нужен будет мягкий, с хорошо заостренным кончиком.
  • ручка или линер, если штриховка не карандашная
  • канцелярский нож, чтобы заточить карандаш
  • ластик-клячка и простой ластик
  • бумага для рисования либо акварельная бумага
  • бумажные салфетки для растушевки

Для карандаша можно использовать вот такие специальные держатели
Некоторые художники иногда подкладывают под руку лист бумаги или кальку, чтобы не испачкать руку и не смазать рисунок.

Также можно прикрепить лист бумаги к планшету, чтобы он не ерзал у вас оп столу и не соскальзывал.

слоев смысла в Sandroings

Peter Prevos |


1334 слова | 7 минут

Поделиться этим контентом
